DEU
Inhaltsverzeichnis
1. Einleitung.......................................................................... 3
2. Eignung............................................................................. 3
3. Allgemeine Sicherheitshinweise................................ 4
4. Einstellungen................................................................... 6
4.1 Kopf- und Schulterstützeneinstellung.................................. 6
4.2 Einstellung der Beinverlängerung........................................ 6
5. Sitzplatzauswahl und -einstellung............................ 7
5.1 Einstellung des Fahrzeugsitzes........................................... 7
5.2 Sitzplatz für den universalen Einbau.................................... 7
5.3 Sitzplatz für den semi-universalen Einbau........................... 8
6. Semi-universaler Einbau ins Fahrzeug
mit k-fix.............................................................................. 8
7. Sichern des Kindes........................................................ 9
8. Öffnen der Diagonalgurtführung............................... 10
9. Ausbau des k-fix nach semi-universaler
Benutzung........................................................................ 11
10. Abziehen und Aufziehen des Bezuges.................... 11
10.1 Abziehen des Kopfstützen- / Rückenlehnenbezuges.......... 11
10.2 Abziehen der Schulterstützenbezüge.................................. 12
10.3 Abziehen des Sitzbezuges................................................... 12
10.4 Aufziehen des Bezuges....................................................... 12
11. Pflegehinweise................................................................ 12
11.1 Reinigung des Bezuges....................................................... 12
11.2 Reinigung der Kunststoffteile............................................... 13
12. Verhalten nach einem Unfall....................................... 13
13. Garantie............................................................................. 13

DEU
3
Bedienungsanleitung kiddy smartfix
1. Einleitung
Wir freuen uns, dass Sie sich bei der Wahl eines Kinderrückhaltesystems (A)
für den kiddy smartfix entschieden haben.
Der kiddy smartfix ist ein weiteres, innovatives Produkt innerhalb unserer
Pro-Linie. Durch besonders energieableitende Materialien bietet hr kiddy die
größtmögliche Sicherheit beim Seitenaufprall. hr Kindersitz ist ebenfalls mit
kiddy shock-absorbern (F) und dem k-fix Befestigungssystem für
umfassenden Schutz beim Frontalaufprall, ausgestattet.
Um den bestmöglichen Schutz Ihres Kindes zu gewährleisten, muss
der kiddy smartfix unbedingt so verwendet werden, wie es in dieser
Anleitung beschrieben ist.
Die Einzelteile hres kiddy smartfix sind im Text dieser Bedienungsanleitung
mit Buchstaben versehen und werden vorn im gleichnamigen Punkt
erläutert.
2. Eignung
Der kiddy smartfix ist gemäß der aktuellen Version der Zulassungsnorm
ECE-R44/04 geprüft und zugelassen worden. Er erhielt die
Bauartgenehmigung für die Klassen „universal“ und “semi-universal”.
“Universal”: bedeutet, dass er in allen Fahrzeugtypen auf jedem
Platz mit 3-Punkt-Fahrzeuggurt gemäß ECE 16 oder
vergleichbaren Normen verwendet werden darf.
“Semi-universal”: bedeutet, dass das Kinderrückhaltesystem zusätzlich
an den SOF X-Befestigungspunkten des Fahrzeuges
gesichert werden kann.
st dies der Fall, darf das Kinderrückhaltesystem nur in

Fahrzeugen eingebaut werden, die in der mitgelieferten
Typenliste aufgeführt sind. Die Typenliste wird ständig
aktualisiert. Die aktuellste Version finden Sie unter
http://www.kiddy.de/content/files/smartfix.pdf
Das Kinderrückhaltesystem (A) kiddy smartfix ist geeignet für die
Gewichtsklassen bis , das heißt für Kinder mit einem Körpergewicht von
15 kg – 36 kg (ca. 3 Jahre bis ca. 12 Jahre) oder bis zu einer Körpergröße
von maximal 150 cm.
Richten Sie sich bei der Verwendung im Fahrzeug zusätz-
lich nach den Empfehlungen des Benutzerhandbuches
hres Fahrzeuges oder kontaktieren Sie hre
Vertragswerkstatt.
3. Allgemeine Sicherheitshinweise
Lesen Sie die Gebrauchsanleitung vor dem ersten Einbau des
Kinderrückhaltesystems (A) sorgfältig durch und bewahren Sie sie
auf. Eine falsche Benutzung kann für hr Kind lebensgefährlich sein.
Verletzungen, verursacht durch Gedankenlosigkeit, sind leicht
zu vermeiden.
Verwenden Sie das Kinderrückhaltesystem (A) ausschließlich für die
Gewichtsklassen - von 15 kg bis max. 36 kg.
Überprüfen Sie vor jeder Fahrt, ob das Kinderrückhaltesystem (A)
optimal zur Körpergröße des Kindes eingestellt ist. Nehmen Sie
keine Einstellungen während der Fahrt vor.
Stellen Sie sicher, dass alle Teile stets ordnungsgemäß eingerastet
sind.
Lassen Sie hr Kind nie unbeaufsichtigt im Kinderrückhaltesystem
(A).
DEU
4

DEU
5
Stellen Sie sicher, dass keine Teile des Kinderrückhaltesystems (A)
in Türen oder verstellbaren Sitzen eingeklemmt werden.
Der Gurt darf niemals locker anliegen. Bei einem Unfall sind die
Belastungen um ein Vielfaches höher als bei einem straffen Gurt.
Achten Sie auf die korrekte Lage des Fahrzeuggurtschlosses.
Achten Sie vor allem bei Vans und Caravans darauf, dass das
Kinderrückhaltesystem (A) im Falle einer Rettung durch Dritte mög-
lichst an einem leicht zugänglichen Platz eingebaut ist.
Wenn Sie das Kinderrückhaltesystem (A) ohne Kind im Auto
mitführen, sichern Sie es stets in der vorgeschriebenen Weise mit
dem 3-Punkt-Gurt des Fahrzeuges (Punkt 7) oder mit den k-fix
Konnektoren (E) an den SOF X-Verankerungspunkten des
Fahrzeugs (Punkt 6).
Es ist unzulässig, an Kinderrückhaltesystemen (A) irgendwelche
Änderungen vorzunehmen. Die Schutzwirkung kann dadurch
aufgehoben bzw. eingeschränkt werden. Bei auftretenden
Schwierigkeiten wenden Sie sich bitte an hren Fachhändler oder
direkt an den Hersteller.
Schützen Sie das Kinderrückhaltesystem (A) vor direkter Sonnenein-
strahlung, es könnte sich unangenehm aufheizen.
Das Kinderrückhaltesystem (A) darf nur auf Plätzen mit 3-Punkt-Gurt
gemäß ECE 16 oder vergleichbaren Normen verwendet werden.
Stellen Sie sicher, dass das Kinderrückhaltesystem (A) gemäß dieser
Anleitung im Fahrzeug eingebaut wurde.
Gönnen Sie hrem Kind bei längeren Fahrten Pausen und achten Sie
darauf, dass hr Kind nicht zur Fahrbahn hin unbeaufsichtigt aus dem
Fahrzeug steigt. Benutzen Sie immer, falls vorhanden, die
Kindersicherung in den PKW-Türen.

DEU
6
Verwenden Sie das Kinderrückhaltesystem (A) nicht weiter, wenn
Teile nach einem Unfall (Unfallgeschwindigkeit größer als 10 km/h)
oder durch andere Einwirkungen beschädigt wurden oder sich gelöst
haben (siehe Punkt 12).
Es darf nur der vom Hersteller vorgeschriebene Gurtpfad benutzt
werden (Punkt 7).
Legen Sie keine schweren Gegenstände auf die Hutablage, sie
könnten bei einem Unfall zu gefährlichen Geschossen werden.
4. Einstellungen
4.1 Kopf- und Schulterstützeneinstellung
Der kiddy smartfix bietet durch sein neuartiges Verstellsystem die optimale
Anpassung an die Größe hres Kindes, hierbei werden die Kopfstütze (H)
und die Schulterstützen ( ) in einem Zug verstellt.
Die richtige Kopfstützeneinstellung ist erreicht, wenn die Schläfe des Kindes
im Bereich der engsten Stelle der Kopfstütze (H) liegt (Abb. 2).
Zum Einstellen der Kopf- (H) und Schulterstützen ( ) betätigen Sie den
Höhenverstellgriff (Q) an der Rückseite der Kopfstütze (H), indem Sie ihn
leicht nach außen ziehen und die Kopfstütze (H) danach nach oben oder
unten verschieben, je nach gewünschter Höhe (Abb. 3).
Vergewissern Sie sich über das korrekte Verrasten durch leichten Druck auf
die Kopfstütze (H) nach unten.
4.2 Einstellung der Beinverlängerung
Durch die Einstellung der Beinverlängerung (K) kann für hr Kind ein
wesentlich besserer Sitzkomfort erreicht werden. Die Beinverlängerung (K)
kann in 4 Positionen eingestellt werden.

DEU
Ziehen oder schieben Sie die Beinverlängerung (K) in die gewünschte
Position (Abb. 4).
5. Sitzplatzauswahl und -einstellung
5.1 Einstellung des Fahrzeugsitzes
Bitte informieren Sie sich grundsätzlich über die
Verwendung von Kinderrückhaltesystemen (A) im
Betriebshandbuch hres Fahrzeuges.
Falls der Einbau durch eine Kopfstütze behindert wird, muss diese in der
obersten Stellung verwendet oder abgenommen werden (Abb. 5).
Durch die bewegliche Rückenlehne (C) des kiddy smartfix ist gewährleistet,
dass diese an der Autositzrückenlehne anliegt. Positionieren Sie
verstellbare Rückenlehnen des Fahrzeugsitzes entsprechend.
5.2 Sitzplatz für den universalen Einbau
Das Kinderrückhaltesystem (A) kiddy smartfix kann in Fahrzeugen auf jedem
Platz eingebaut werden, der über ein 3-Punkt-Gurtsystem verfügt (Abb. 6).
Der kiddy smartfix kann ebenfalls auf rückwärts gerichteten Autositzen, die
mit einem 3-Punkt-Gurtsystem ausgerüstet sind, benutzt werden
(Abb. 6).
Wenn der Fahrzeughersteller Kinderrückhaltesysteme auf dem Beifahrersitz
erlaubt, sollte dieser in die hinterste Stellung gebracht werden.
Wenn Sie den kiddy smartfix universal (ohne k-fix) einbauen,
müssen die Konnektoren (E) eingefahren werden.
7
*

5.3 Sitzplatz für semi-universalen Einbau
Der semi-universale Einbau des Kinderrückhaltesystems ist nur auf den
Fahrzeugsitzplätzen möglich, die mit SOF X-Verankerungen ausgestattet
sind. An diesen SOF X-Verankerungspunkten kann der kiddy smartfix mit
Hilfe der k-fix Konnektoren fest mit der Fahrzeugstruktur verbunden werden.
Das Kinderrückhaltesystem (A) kiddy smartfix kann in Fahrzeugen und auf
Sitzplätzen eingebaut werden die in der Typenliste aufgeführt sind.
Die Typenliste wird ständig aktualisiert, die aktuellste Version finden Sie
unter http://www.kiddy.de/content/files/smartfix.pdf
Der Hersteller empfiehlt, wenn möglich, den semi-universalen Einbau
des Kinderrückhaltesystems (A) mit den k-fix Konnektoren.
6. Semi-universaler Einbau ins Fahrzeug mit k-fix
Stecken Sie beide Führungstrichter (G) auf die SOF X-Verankerungen
zwischen Sitz und Lehne des Fahrzeugsitzes (Abb. 7). Die Führungstrichter
(G) sind als Accessoire erhältlich und können den Einbaukomfort erheblich
erhöhen.
Drücken Sie nun den Entrieglungsknopf (L) vorn unter der Beinverlängerung
(K) (Abb 8; Ziff. 1).
Die k-fix Konnektoren (E) fahren nun automatisch hinten aus dem Sitz (J)
heraus.
Prüfen Sie durch Schieben der beiden Entriegelungen (N) nach vorn, ob die
Konnektorhäken geöffnet sind.
Wenn die Verschlussanzeigen (O) nicht “grün” melden, sind die
Konnektorhäken geöffnet (Abb. 9).
Stellen Sie den kiddy smartfix auf einen Fahrzeugsitzplatz der den
semi-universlen Einbau ermöglicht (Punkt 5.3) und stellen Sie ggf.
den Fahrzeugsitz entsprechend Punkt 5.1 ein.
DEU
8

Schieben Sie nun beide k-fix Konnektoren (E) auf die Metallhalterungen
( SOF X-Verankerungspunkte) und drücken Sie fest dagegen so dass die
Konnektoren (E) verriegeln (Abb. 10).
Die korrekte Verrastung wird hnen durch die “grüne” k-fix Verschlussanzeige
(O) bestätigt (Abb. 11).
Prüfen Sie durch Ruckeln am Sitz (J), ob die k-fix Konnektoren (E)
geschlossen sind und überprüfen Sie am linken und rechten k-fix
Konnektor, ob die Verschlussanzeigen (O) “grün” melden!
Als abschließenden Schritt der Montage müssen Sie das
Kinderrückhaltesystem (A) zur Fahrzeuglehne hin verschieben.
Halten Sie dazu den Entriegelungsknopf (L) gedrückt (Abb. 12; Ziff. 1) und
schieben Sie gleichzeitig den Sitz (J) in Richtung der Fahrzeuglehne
(Abb. 12; Ziff. 2).
Um hr Kind in dem mit k-fix befestigten Sitz zu sichern, gehen Sie wie in
Punkt 7 beschrieben vor.
7. Sichern des Kindes
semi-universal: Wenn Sie den Kindersitz mit k-fix Befestigung
benutzen möchten, stellen Sie sicher, dass er wie in Punkt 6
beschrieben im Fahrzeug befestigt ist!
universal: Wenn Sie den Kindersitz ohne k-fix Befestigung
benutzen möchten, müssen Sie die k-fix Konnektoren in den Sitz (J)
hinein einfahren!
Positionieren Sie ihren kiddy wie in Punkt 5.1-5.3 beschrieben auf dem
Fahrzeugsitz.
Platzieren Sie hr Kind und vergewissern Sie sich, ob hr kiddy entsprechend
der Körpergröße hres Kindes eingestellt ist (Punkt 4).
DEU
9

DEU
10

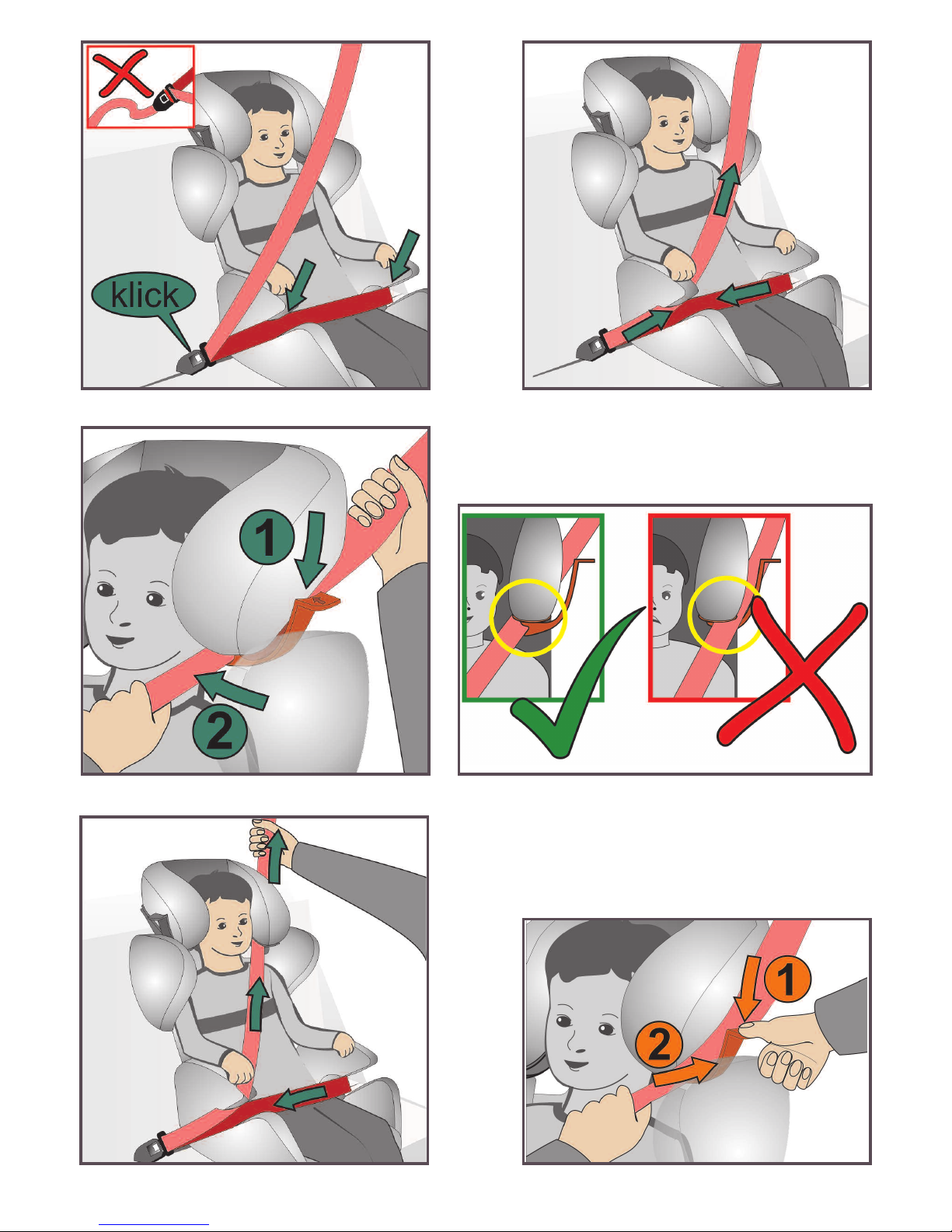

Um hr Kind mit dem fahrzeugeigenen 3-Punkt-Gurt zu sichern, gehen Sie
folgender Maßen vor:
Ziehen Sie den Fahrzeuggurt heraus und legen Sie den Beckengurt unter
beide Armlehnen (D) des Sitzes (J) (Abb. 13).
Nun verschließen Sie das Gurtschloss. Prüfen Sie, ob das Gurtschloss
ordnungsgemäß verrastet ist (Abb. 13).
Straffen Sie den Beckengurt und legen Sie den Diagonalgurt auf der
Gurtschlossseite unter die Armlehne (D) (Abb. 14).
Nehmen Sie den Diagonalgurt und führen Sie ihn zwischen der roten
Diagonalgurtführung (B) und der Kopfstütze (H) ein (Abb. 15; Ziff. 1). Ziehen
Sie den Gurt nun in Richtung des Halses hres Kindes nach innen (Abb. 15;
Ziff. 2).
Bitte beachten Sie, dass die dem Gurtschloss gegenüberliegende
Diagonalgurtführung (B) benutzt wird (Abb. 17).
Achten Sie darauf, dass der Gurt in der Diagonalgurtführung (B) liegt und
nicht vorn am Haken eingeklemmt wird (Abb. 16).
Die Gurte dürfen nicht verdreht verlaufen und müssen eng am Körper hres
Kindes entlang laufen. Achten Sie ebenfalls auf die korrekte Lage des
Gurtschlosses.
Straffen Sie nun das Gurtsystem (Abb. 17).
Überprüfen Sie den Gurtverlauf bei längeren Fahrten regelmäßig.
8. Öffnen der Diagonalgurtführung
Um die Digonalgurtführung (B) zu öffnen, drücken Sie sie nach unten
(Abb. 18; Ziff. 1) und nehmen Sie anschließend den Gurt zur Seite hin
heraus (Abb. 18; Ziff. 2).

11
9. Ausbau des k-fix nach semi-universaler Benutzung
Halten Sie den Entriegelungsknopf (L) gedrückt (Abb. 19; Ziff. 1) und ziehen
Sie gleichzeitig den Sitz (J) von der Fahrzeuglehne weg (Abb. 19; Ziff. 2).
Öffnen Sie den linken und rechten k-fix Konnektor (E) indem Sie die
Entriegelungen (N) nach vorn hin (über die “grüne” Verschlussanzeige (O)
hinweg) verschieben (Abb. 20).
Wenn die Konnektoren (E) geöffnet sind, ist der kiddy smartfix von der
Fahrzeugstruktur entkoppelt.
Als abschließenden Schritt müssen die k-fix Konnektoren (E) in den Sitz (J)
eingefahren werden.
Halten Sie hierfür die Entriegelung (L) gedrückt (Abb. 21; Ziff. 1) und ziehen
Sie an der Rückzuglasche (M) (Abb. 21; Ziff. 2) bis die Konnektoren (E) voll-
ständig im Sitz (J) verschwunden sind.
Lassen Sie nun die Entriegelung (L) und anschließend die Rückzuglasche
(M) los.
10. Abziehen und Aufziehen des Bezuges
Verwenden Sie hren kiddy niemals ohne den Originalbezug. Der
Bezug ist Teil des Sicherheitskonzeptes.
10.1 Abziehen des Kopfstützen- / Rückenlehnenbezuges
Der Kopfstützen- und der Rückenlehnenbezug sind als ein Teil
ausgearbeitet.
Ziehen Sie die verstellbare Kopfstütze (H) in die oberste Stellung.
DEU

12
Lösen Sie nun den Bezug um den Höhenverstellgriff (Q) auf der Rückseite
der Kopfstütze (H) und unter den beiden Diagonalgurtführungen (B). Ziehen
Sie den Bezug von vorn nach hinten von der Kopfstütze (H) ab.
10.2 Abziehen der Schulterstützenbezüge
Schieben Sie die verstellbare Kopfstütze (H) in die unterste Stellung. Öffnen
Sie die Verschlüsse an den Hinterseiten der Schulterstützen ( ). Nun können
die Bezüge von unten nach oben von den Schulterstützen ( ) abgezogen
werden.
10.3 Abziehen des Sitzbezuges
Der Bezug der Beinverlängerung (K) ist mit einem Gummiband befestigt. Sie
können den Bezug nach oben hin vorsichtig abziehen.
Öffnen Sie anschließend die Druckknöpfe bzw. Klettverschlüsse unter der
Beinverlängerung (K) und unten am Sitz (J).
Entfernen Sie das Halteband von der Rückenlehne (C) und ziehen Sie den
Bezug nach oben hin ab.
10.4 Aufziehen des Bezuges
Gehen Sie beim Aufziehen des Bezuges in umgekehrter Reihenfolge wie
beim Abziehen des Bezuges vor (siehe 10.1 – 10.3).
11. Pflegehinweise
11.1 Reinigung des Bezuges
Die Bezüge sind ein wesentlicher Bestandteil des Sicherheitskonzeptes.
Verwenden Sie daher nur die Originalbezüge vom Hersteller. Wenn Sie
Ersatzbezüge benötigen, können Sie diese beim Fachhändler bestellen.
DEU

13

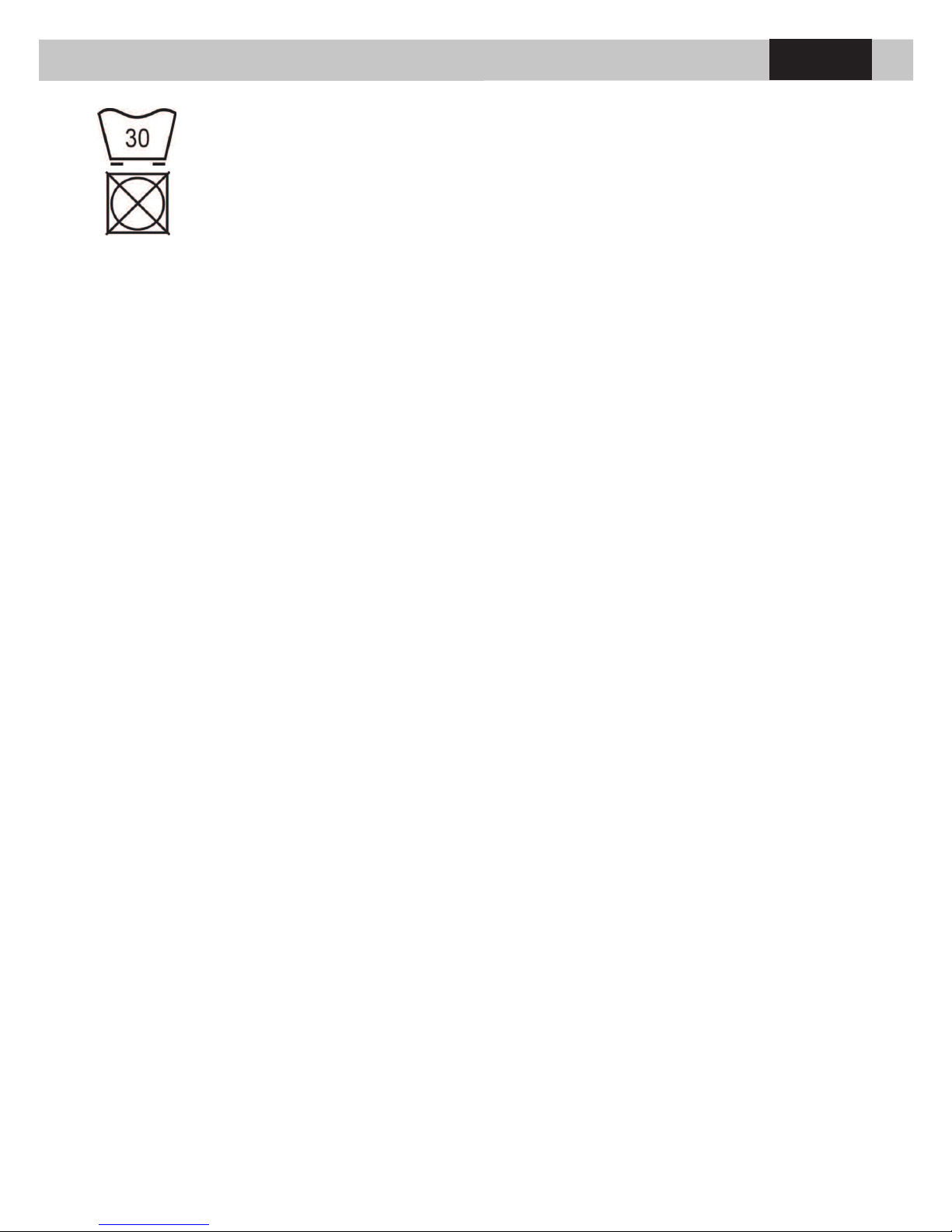

Der Bezug und die abnehmbare Befestigungskordel der
Spielfiguren sind bei 30 Grad im Schonwaschgang waschbar. Er
darf nicht geschleudert oder im Wäschetrockner getrocknet
werden.
11.2 Reinigung der Kunststoffteile
Die Kunststoffteile können mit einem milden Reiniger oder mit einem
feuchten Tuch gereinigt werden. Verwenden Sie auf keinen Fall scharfe
Reinigungsmittel (z.B. Lösungsmittel).
12. Verhalten nach einem Unfall
Nach einem Unfall, bei dem die Geschwindigkeit größer als 10 km/h war,
muss das Kinderrückhaltesystem unbedingt vom Hersteller auf eventuelle
Beschädigungen hin überprüft und kann gegebenenfalls kostenlos
ausgetauscht werden.
13. Garantie
Für den kiddy smartfix leisten wir eine Garantie für Fabrikations- oder
Materialfehler von 2 Jahren. Die Garantiezeit beginnt am Tage des Kaufes.
Grundlage der Reklamation ist der Kaufbeleg.
Die Garantieleistung beschränkt sich auf die Kinderrückhaltesysteme, die
sachgemäß behandelt wurden und in sauberem und ordentlichem Zustand
zurückgesandt werden.
Die Garantie erstreckt sich nicht auf:
- natürliche Abnutzungserscheinungen und Schäden durch über-
mäßige Beanspruchung
- Schäden durch ungeeignete oder unsachgemäße Verwendung
DEU

14
Stoffe: Alle unsere Stoffe erfüllen hohe Anforderungen in Bezug auf
Farbbeständigkeit gegen UV-Strahlung. Dennoch bleichen alle Stoffe aus,
wenn sie der UV-Bestrahlung ausgesetzt sind. Hierbei handelt es sich um
keinen Materialfehler, sondern um normale Verschleißerscheinungen, für die
keine Garantie übernommen wird. m Garantiefall wenden Sie sich
unverzüglich an hren Fachhändler.
Das kiddy Team wünscht Ihnen und Ihrem Kind eine allzeit gute und
sichere Fahrt.
DEU

ENG
Table of contents
1. Introduction...................................................................... 3
2. Suitability.......................................................................... 3
3. General safety instructions......................................... 4
4. Adjustments..................................................................... 6
4.1 Head and shoulder rest adjustment..................................... 6
4.2 Adjusting the leg extension.................................................. 6
5. Seat position and adjustment..................................... 7
5.1 Adjusting the car seat........................................................... 7
5.2 Seat for universal installation............................................... 7
5.3 Seat for semi-universal installation...................................... 8
6. Semi-universal installation in vehicle with k-fix... 8
7. Securing the child.......................................................... 9
8. Opening the diagonal belt guide............................... 10
9. Dismantling the k-fix after semi-universal use...... 11
10. Removing and replacing the cover........................... 11
10.1 Removing the headrest and backrest cover......................... 11
10.2 Removing the shoulder rest covers...................................... 12
10.3 Removing the seat cover...................................................... 12
10.4 Replacing the cover.............................................................. 12
11. Care instructions............................................................ 12
11.1 Cleaning the cover............................................................... 12
11.2 Cleaning the plastic parts..................................................... 13
12. Steps to take after an accident................................... 13
13. Warranty............................................................................ 13
2
