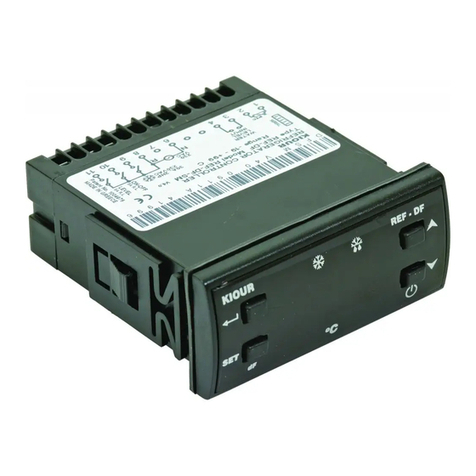

KIOUR TOUCH LINE RSP4 Installation manual

ΘΕΡΜΟΣΤΑΤΗΣ ΚΑΤΑΨΥΞΗΣ TOUCH LINE Μοντέλο RSP4
Περιγραφή
Ο RSP4 είναι ένας θερμοστάτης ελέγχου θαλάμων ψύξης με τεχνολογία αφής. Μέσω ενός αισθητηρίου θερμοκρασίας PTC, ελέγχει θερμοκρασίες κλίμακας -50÷+150°C
(-58÷+302 °F). Στην κλίμακα -19,9÷+99,9°C υπάρχει ανάλυση δεκαδικού με ανάλυση ±0,1°C. Διαθέτει τέσσερα ρελέ (συμπιεστή, ανεμιστήρα, βαλβίδα ή αντίσταση και ON-OFF),
έλεγχο deFrost και ενεργοποίηση buzzer λόγω ύπαρξης alarm.
α/α
παράμετρος
min
max
def
UOM
1
SΡo
SET POINT: θερμοκρασία ελέγχου του θαλάμου
SLo
SHi
-20.0
°C/°F
2
ALo
Alarm χαμηλής θερμοκρασία θαλάμου
-50
AHi
-25.0
°C/°F
3
AΗi
Alarm υψηλής θερμοκρασίας θαλάμου
ALo
+60.0
0.0
°C/°F
4
dr1
Χρόνος επανάληψης deFrost
1
100
5
ώρες
5
Cod
Κωδικός εισαγωγής στο μενού παραμέτρων = “22”
0
255
0
-
6
diF
Διαφορικό λειτουργίας του SPο
0.1
25.5
3.0
°C/°F
7
dd2
Διάρκεια λειτουργίας του defrost, όπου 0 min = δε γίνεται deFrost
0
120
15
min
8
dp3
Χρόνος αποστράγγισης νερού (dripping time) και χρόνος παύσης
συμπιεστή μετά το deFrost
0
15
5
min
9
dY4
Απεικόνιση display στο deFrost, όπου: dY4 = -1, απεικονίζεται η
ένδειξη dFr όταν η θερμοκρασία θαλάμου είναι μεγαλύτερη από
SΡο+diF.
dY4 = 0, απεικονίζεται συνεχώς η θερμοκρασία θαλάμου.
dY4 = 1÷40 min, απεικονίζεται, όσα λεπτά επιλέξουμε, η ένδειξη dFr
από την εκκίνηση του deFrost
-01
40
-01
-
10
dE5
Θερμοκρασία τέλους του deFrost. Ύστερα από βλάβη του
αισθητηρίου του εναλλάκτη, δε γίνεται έλεγχος της θερμοκρασίας τέλους
του deFrost και ολοκληρώνεται ύστερα από τον επιλεγμένο χρόνο
(παράμετρος dd2)
0.0
100
15
°C/°F
11
dt6
Τύπος λειτουργίας του deFrost : 0 = electrical (συμπιεστής OFF,
αντίσταση ΟΝ) ή 1 = hot gas (συμπιεστής ON, αντίσταση ON)
0
1
1
-
12
AF1
Λειτουργία των alarm: 0 = αυτόματη ρύθμιση, όπου με την εξαφάνιση
της αιτίας του alarm, το alarm σταματάει από μόνο του.
1 = μη αυτόματη ρύθμιση, όπου η ένδειξη παραμένει και μετά την
εξαφάνιση της αιτίας. Σε κάθε περίπτωση με [RESET] σταματάει να
χτυπάει το buzzer και το αναβόσβημα της κάτω γραμμής του ψηφίου
των εκατοντάδων δηλώνει ότι υπάρχει ακόμη η αιτία του alarm. Το
[RESET] των alarm ισχύει έως την εξαφάνιση και του τελευταίου alarm.
0
1
0
-
13
At2
Λειτουργία buzzer, όπου τα alarm της θερμοκρασίας του θαλάμου -
01 = δεν το ενεργοποιούν. 0 = το ενεργοποιούν αμέσως. 1÷120 min =
το ενεργοποιούν μετά την παρέλευση των επιλεγμένων λεπτών. Για τα
alarm βλάβης αισθητηρίων και πόρτας, δεν ισχύει η παραπάνω
ρύθμιση.
-01
120
60.0
min
14
Fo1
Θερμοκρασία του εναλλάκτη κάτω από την οποία γίνεται ON ο
ανεμιστήρας στο deFrost
-50.0
+100
-10.0
°C/°F
15
Ft2
Λειτουργία ανεμιστήρα, όπου: -01=λειτουργεί συνεχώς. 0= ξεκινάει και
σταματάει συγχρόνως με το συμπιεστή. 1÷15min=λειτουργεί
συγχρόνως με το συμπιεστή και σταματάει μετά τα επιλεγμένα λεπτά.
-01
15
0
-
16
Fd3
Λειτουργία ανεμιστήρα στο deFrost, όπου: 0 = δε λειτουργεί και
ξεκινάει με την εκκίνηση του συμπιεστή και εφόσον η θερμοκρασία του
εναλλάκτη είναι μικρότερη από την Fo1. 1= λειτουργεί εάν η
θερμοκρασία του εναλλάκτη είναι μικρότερη από την Fo1. 2 = λειτουργεί
συνεχώς και στους δυο τύπους deFrost, electrical ή hot gas
0
2
0
-
17
Co1
Χρόνος ελάχιστης λειτουργίας συμπιεστή
0
15
0
min
18
CP2
Χρόνος ελάχιστης παύσης συμπιεστή
0
15
0
min
19
CF3
Λειτουργία συμπιεστή με βλάβη αισθητηρίου θαλάμου, όπου: -01=
δεν λειτουργεί. 0=λειτουργεί συνεχώς και το defrost εκκινεί βάσει των
χρόνων. 1÷150min=λειτουργεί με σταθερούς χρόνους ON και OFF που
ορίζονται από τις παραμέτρους CF3και CF4ενώ το defrost λειτουργεί
βάσει χρόνων.
-01
150
3
min
20
CF4
Λειτουργία συμπιεστή με βλάβη αισθητηρίου θαλάμου, όπου
1÷150= ο συμπιεστής σταματάει βάσει των επιλεγμένων λεπτών
1
150
3
min
21
Se1
Ρύθμιση του μηδενός του θερμοστοιχείου θαλάμου
-10.0
+15.0
0.0
°C/°F
22
Se2
Ρύθμιση του μηδενός του θερμοστοιχείου evaporator
-10.0
+15.0
0.0
°C/°F
23
Ser
Δε λειτουργεί η παράμετρος
-
-
-
-
24
LSP
Κατώτερο όριο θερμοκρασίας του SPο
-50
SΗi
-21.0
°C/°F
25
HSP
Ανώτερο όριο θερμοκρασίας του SPο
SLo
+150
-10.0
°C/°F
26
C_F
Εναλλαγή °C/°F (0=°C, 1=°F) ΠΡΟΣΟΧΗ: εναλλαγές μεταξύ °C/°F δε
μεταβάλλουν το SPo
0
1
0
°C/°F
27
br
Λειτουργία δικτύου,baud rate (9600mbps)
1
10.0
1
-
28
tre
Time response: χρόνος απόκρισης της συσκευής στη λειτουργία του
δικτύου
1
100
20
msec
29
Add
Διεύθυνση της συσκευής στη λειτουργία δικτύου
0
255
2
-
Πίνακας alarm
1
LF1
βλάβη αισθητηρίου θερμοκρασίας θαλάμου
2
LF2
βλάβη αισθητηρίου θερμοκρασίας εναλλάκτη
3
ΑLo
χαμηλή θερμοκρασία θαλάμου
4
AΗi
υψηλή θερμοκρασία θαλάμου
5
dοr
ανοικτή πόρτα θαλάμου
Πίνακας παραμέτρων
Εκκίνηση
Στην εκκίνηση ο θερμοστάτης μετράει αντίστροφα 7 δευτερόλεπτα και μετά απεικονίζει τη θερμοκρασία. Μην αγγίζετε την οθόνη πριν τελειώσει ο χρόνος. Πιέζοντας τα 2 πλήκτρα
( [],[ ] ) ταυτόχρονα ξεκινάει η αντίστροφη μέτρηση για 3 δευτερόλεπτα και ο θερμοστάτης ξεκλειδώνει (βλέπε εικόνα). Πατώντας το [] για 3 δευτερόλεπτα βάζουμε τον
θερμοστάτη σε κατάσταση ON ή OFF (βλέπε εικόνα). Ο θερμοστάτης ξανά κλειδώνει αυτόματα μετά από 50 δευτερόλεπτα χωρίς δραστηριότητα.
Σειριακή είσοδος
Ο RSP4 συνδέεται μέσω της σειριακής στο κλειδί μνήμης ή στο καταγραφικό Mini Logger ή στο δίκτυο CAMIN ή σε εξωτερική συσκευή για έξοδο ενός alarm. Η
ρύθμιση στην επιθυμητή λειτουργία γίνεται μέσω προγραμματισμού των παραμέτρων UF και Add.
Κλειδί μνήμης: οι τιμές των παραμέτρων αποθηκεύονται στο κλειδί μνήμης ή εγγράφονται από αυτό στο θερμοστάτη.
Συνδέουμε το κλειδί μνήμης στο θερμοστάτη και πατώντας συγχρόνως [SET] και [ ] η συσκευή συνδέεται στο κλειδί μνήμης και στην οθόνη απεικονίζεται η ένδειξη
Eo. Για να διαβάσει ο θερμοστάτης τις παραμέτρους από το κλειδί μνήμης, πατάμε το [ ] και απεικονίζεται η ένδειξη: ro = read O.K. ή rF = read Fail.
Για να αποθηκεύσει στο κλειδί μνήμης τις παραμέτρους πατάμε το [ ] και εμφανίζεται η ένδειξη: Yo = Write Ο.K. ή YF = Write Fail.
Σε περίπτωση αποτυχημένης ακολουθίας (rF ή YF) επανατοποθετούμε τη μνήμη στη σειριακή είσοδο και επαναλαμβάνουμε την ίδια διαδικασία από την αρχή.
Το κλειδί μνήμης συνδέεται με όλους τους θερμοστάτες . Εάν προσπαθήσετε να διαβάσετε παραμέτρους άλλης συσκευής θα εμφανιστεί η ένδειξη rF.
Η εγγραφή γίνεται οποιαδήποτε στιγμή και δεν υπάρχει δέσμευση από προηγούμενες εγγραφές. Ύστερα από 10sec το κλειδί μνήμης αποσυνδέεται από τη συσκευή.
Mini Logger καταγραφικό: Οθερμοστάτης μπορεί να συνδεθεί με το καταγραφικό και να εγγράφει βάσει επιλεγμένων λεπτών τις θερμοκρασίες του και την κατάσταση
των ρελέ και των alarm σε μια κάρτα μνήμης microSD. Συνδέεται μέσω ενός καλωδίου στη σειριακή είσοδο και προγραμματίζουμε την παράμετρο Add = 1.
CAMIN δίκτυο υπολογιστή: Ο θερμοστάτης μπορεί να συνδεθεί ενσύρματα στο δίκτυο CAMIN (RS485, modbus πρωτόκολλο) μέσω ενός interface NET-IN-1 για
συνεχή παρακολούθηση μέσω υπολογιστή όλων των λειτουργιών του. Το CAMIN είναι μια εφαρμογή αναπτυγμένη και σχεδιασμένη να συλλέγει πληροφορίες, να
παρακολουθεί και να ελέγχει πλήρως ένα δίκτυο συνδεδεμένων συσκευών. Το δίκτυο μπορεί να αναπτυχθεί σε μέγιστο μήκος 1000 μέτρων.
Ενδείξεις και Πλήκτρα
ένδειξη
λειτουργία
συμπιεστής
ανεμιστήρας
deFrost
κλειδωμένο πληκτρολόγιο
βλάβη αισθητηρίου θαλάμου
πλήκτρο
λειτουργία
enter
κάτω βελάκι
ΟΝ/ΟFF
σίγαση buzzer
πάνω βελάκι
απεικόνιση θερμοκρασίας
evaporator
set
χειροκίνητο deFrost
Λειτουργίες των πλήκτρων
button
λειτουργία
πατημένο μια φορά
κρατώντας το πατημένο
εισαγωγή στο μενού των παραμέτρων
επικύρωση νέας τιμής παραμέτρου
-
ένδειξη κλίμακας θερμοκρασίας °C/°F
σίγαση βομβητή
ON/OFF θερμοστάτη
-
απεικόνιση θερμοκρασίας evaporator
ακύρωση νέας τιμής παραμέτρου και
επιστροφή στην απεικόνιση της
παραμέτρου
εκκινεί χειροκίνητα
η απόψυξη
Προγραμματισμός των παραμέτρων
Πατώντας [] εισερχόμαστε στο μενού των παραμέτρων.
Απεικονίζεται η πρώτη παράμετρος SPo και με τα [ ], [ ] εμφανίζονται οι υπόλοιπες
παράμετροι όπως παρουσιάζονται στον πίνακα των παραμέτρων.
Πατώντας [ ] απεικονίζεται η τιμή της παραμέτρου και με τα [ ], [ ] μεταβάλλεται.
Πατώντας [ ] επικυρώνεται η νέα τιμή και επιστρέφει στην απεικόνιση της παραμέτρου.
Πατώντας [ ] ακυρώνεται η νέα τιμή και επιστρέφει στην απεικόνιση της παραμέτρου.
Πατώντας [ ] εξερχόμαστε από το μενού των παραμέτρων.
Συνδεσμολογία
Τεχνικά χαρακτηριστικά
Τροφοδοσία: 230VAC 50/60Hz
Μέγιστη ισχύς λειτουργίας: 3W
Αισθητήριο θερμοκρασίας PTC 1K στους 25oC
Ακρίβεια: ±0.1oC ± 1 digit
Βομβητής (buzzer)
Ψηφιακή είσοδος πόρτας
Σειριακή είσοδος
Ρελέ συμπιεστή 250VAC 30A resistive load 2HP
Ρελέ ανεμιστήρα, deFrost, αντίσταση πόρτας
250VAC 10A
Θερμοκρασία λειτουργίας: -15÷+55°C
Θερμοκρασία αποθήκευσης: -20÷+80°C
Η συσκευή μοντάρεται σε πρόσοψη πίνακα
με οπή 29x71mm.
Συνδεσμολογία με επαφές 6.3mm.
ΠΡΟΣΟΧΗ να μη δημιουργηθούν ισχυρές ηλεκτροστατικές εκφορτίσεις στις πλευρικές σχισμές της συσκευής και να μην εισέλθουν αιχμηρά αντικείμενα.
ΠΡΟΣΟΧΗ: διαχωρίστε τα καλώδια του σήματος εισόδου από τα καλώδια τροφοδοσίας προς αποφυγή τυχόν ηλεκτρομαγνητικών
διαταραχών. Ποτέ μη μεταφέρεται καλώδια τροφοδοσίας και σήματος στον ίδιο αγωγό.
Διαβάστε και φυλάξτε τις οδηγίες χρήσεως. Η συσκευή καλύπτεται από εγγύηση καλής λειτουργίας δύο ετών. Η εγγύηση ισχύει εφόσον έχουν τηρηθεί οι οδηγίες χρήσεως.
O έλεγχος και ηεπισκευή της συσκευής πρέπει να γίνεται από εξουσιοδοτημένο τεχνικό. Η εγγύηση καλύπτει μόνο την αντικατάσταση ήτην επισκευή της συσκευή.
www.kiour.com
Rev1.0.300916
Η διατηρεί το δικαίωμα να αναπροσαρμόσει τα προϊόντα της χωρίς προειδοποίηση.
MADE IN GREECE
Μετά από 2min από το άνοιγμα της
πόρτας, το alarm “dor” ενεργοποιείται
αυτόματα και ο συμπιεστής κλείνει.
Όταν χτυπήσει ένα alarm,
ενεργοποιείται ο βομβητής. Πατώντας
[] γίνεται σίγαση στο βομβητή
(buzzer), ενώ το alarm συνεχίζει να
απεικονίζεται στην οθόνη μέχρι να
φύγει η αιτία του alarm.
MUTE
MUTE
T2
T2

FREEZER CONTROLLER TOUCH LINE Model RSP4
Description
RSP4 is a temperature controller for freezer rooms using touch technology for the keyboard. Through a PTC sensor controls temperatures in range -50÷+150 °C
(-58÷+302 °F). In scale -19.9÷+99.9°C there is a decimal analysis with accuracy ±0.1°C. It has, four relays (compressor, fan, valve or resistance, door) deFrost control and buzzer
activation due to an alarm.
Start up
At the startup of the device, the temperature controller performs a self-check for 7 sec and the room temperature is displayed. Do not touch the screen during self-check. By pressing
the two arrows ([],[ ] ) at the same time for 3 seconds the countdown starts and the temperature controller unlocks (images below). By pressing [ ] for 3sec we turn ON or
turn OFF the controller (images below). The keyboard locks automatically after 50sec without activity.
Indications and buttons
indication
function
compressor
fan
deFrost
locked keyboard
sensor’s alarm
button
function
enter
down arrow
ΟΝ/ΟFF
mute buzzer
up arrow
evaporator’s temperature
Set
manual deFrost
Technical specifications
Power supply: 230VAC 50/60Hz
Maximum power consumption: 3W
PTC temperature sensor 1K at 25oC
Accuracy: ±0.1 ± 1 digit
Buzzer alarm
Digital door input
Serial Input
Relay compressor 250VAC 30A resistive
load 2HP
Relay fan, deFrost, door 250VAC 10A
Operating temperature: -15÷+55°C
Storage temperature: -20÷+80°C
The device is mounted through panel hole
29x71mm.
Connection with contacts 6.3mm
Functions of the buttons
button
operation
pressed once
pressed more than 3 sec
enter parameters menu
confirm new value
-
indicate temperature range °C/°F
mute buzzer in case of an alarm
ON/OFF controller
-
evaporator’s temperature
cancel new value
manual deFrost
Managing the parameters
By pressing [ ] we enter the parameter’s menu.
The first parameter SPo is displayed and with the [], [ ] we scroll into the parameters with the order they
appear to the parameters table below.
By pressing [ ] the value of the parameter is displayed and with the [], [ ] we change the value.
By pressing [ ] we confirm the new value and the name of the parameter is displayed.
By pressing [ ] we cancel the new value and the name of the parameter is displayed.
By pressing [ ] we exit the parameters menu.
Connections
Serial input
RSP4 can connect to the key programmer or the data logger Mini Logger or the CAMIN network or to an external device for exporting alarms. From the parameters UF
and Add we can adjust the serial input.
Key programmer: controller’s parameter values can be saved or retrieved from the programming key. Connect the programming key to the controller and by pressing
[ ] and [ ] the device connects with the key and the message Eo is displayed.
By pressing [ ] the device reads the parameters from the key and the message ro = read O.K. or rF = read Fail is displayed.
By pressing [ ] the device writes the parameters to the key and the message Yo = Write O.K. or YF = Write Fail is displayed.
In case of failure (rF or YF) reenter the key to the serial input and repeat the procedure from the beginning. The key can connect to all devices. If you try to
read the parameters of a different device, message rF is displayed. At any time, we can perform the aforesaid operation. After 10 secs the key is disconnected.
Data logger Mini Logger: the controller can connect to the data logger and save its temperatures based on selected minutes, its status and alarms to a microSD
memory card. It connects to the controller via a cable and the parameter Add = 1 must be adjusted.
CAMIN PC network: the controller can connect to CAMIN network (RS485, modbus protocol) through an interface NET-IN-1. CAMIN is an application designed to
collect information, watch and fully control a net of devices. The maximum length of the net can be 1000 meters.
Parameters table
α/α
parameter
min
max
def
UOM
1
SΡo
SET POINT: temperature control room
SLo
SHi
-20.0
°C/°F
2
ALo
Lower alarm limit temperature of the room
-50
AHi
-25.0
°C/°F
3
AΗi
Higher alarm limit temperature of the room
ALo
+60.0
0.0
°C/°F
4
dr1
Repeat time of deFrost per hour
1
100
5
hour
5
Cod
Code to enter parameter’s menu = “22"
0
255
0
-
6
diF
Differential operating temperature of SPo
0.1
25.5
3.0
°C/°F
7
dd2
Operating time of deFrost, where 0 min = no deFrost
0
120
15
min
8
dp3
Dripping time and pause time of compressor after deFrost
0
15
5
min
9
dY4
DeFrost is displayed, where: dY4 = -1, dFr is displayed if the room
temperature is greater than SΡο+diF.
dY4 = 0,room temperature is displayed continuously
dY4 = 1÷40 min, “dFr” is displayed from the beginning of deFrost and until
time “dY4” expires
-01
40
-01
-
10
dE5
End time of deFrost. If the evaporator’s sensor malfunctions, “dE5”
temperature will not be checked and the deFrost will end after “dd2”time
expires.
0.0
100
15
°C/°F
11
dt6
deFrost operating mode: 0 = electrical (compressor OFF, heater ΟΝ).
1 = hot gas (compressor ON, heater ON)
0
1
1
-
12
AF1
Alarm’s operating mode
0 = auto, when the cause of the alarm disappears, the alarm automatically
turns off
1 = manual, the alarm indication remains even after the cause of the
alarm disappears
In any case, by pressing [RESET] the buzzer stops and the flashing of
the dash indicates that the cause of the alarm still exists.
The [RESET] of the alarm is valid until all alarms disappear.
0
1
0
-
13
At2
Buzzer’s operating mode for the room’s alarm:
-01 = not activated, 0 = activates instantly, 1÷120 min = activates after “At2”
time expires. For sensor’s malfunction alarm and open door alarm, this
setting does not apply.
-01
120
60.0
min
14
Fo1
Evaporator’s temperature in which the fan turns ON during deFrost
-50.0
+100
-10.0
°C/°F
15
Ft2
Fan’s operating mode, where
-01 = works continuously, 0 = starts and stops with the compressor and
1÷15 min = operates with the compressor and when the compressor stops,
the fan turns off after “Ft2” time expires
-01
15
0
-
16
Fd3
fan’s operating mode during deFrost, where
0 = does not work and starts when the compressor starts and if the
evaporator’s temperature is minor than “Fo1"
1 = operates if the evaporator’s temperature is minor than “Fo1"
2 = operates continuously with both deFrost operating modes (electrical or
hot gas)
0
2
0
-
17
Co1
minimum operating time of the compressor
0
15
0
min
18
CP2
minimum pause time of the compressor
0
15
0
min
19
CF3
compressor’s operating mode during sensor’s malfunction, where
-01 = turns off, 0 = operates continuously and the deFrost starts according
to programmed timers,
1÷150 min = operates according to timers “CF3” (ON) and “CF4” (OFF)
while deFrost operates based on programmed timers
-01
150
3
min
20
CF4
compressor’s operating mode during malfunction, where
1÷150 = pauses the compressor based on the selected minutes
1
150
3
min
21
Se1
zero adjustment of room’s sensor
-10.0
+15.0
0.0
°C/°F
22
Se2
zero adjustment of evaporator’s sensor
-10.0
+15.0
0.0
°C/°F
23
Ser
Out of order
-
-
-
-
24
LSP
Lower limit temperature of room’s SET POINT
-50
SΗi
-21.0
°C/°F
25
HSP
Maximum limit temperature of room’s SET POINT
SLo
+150
-10.0
°C/°F
26
C_F
Switch °C/°F (0=°C, 1=°F) ATTENTION: changes between °C/°F do not
apply on SPo
0
1
0
°C/°F
27
br
Baud rate (9600mbps)
1
10.0
1
-
28
tre
Time response of the device to the CAMIN network
1
100
20
msec
29
Add
Address of the device in the CAMIN network
0
255
2
-
Alarms Table
1
LF1
Room’s sensor malfunction
2
LF2
Evaporator’s sensor malfunction
3
ΑLo
Low room temperature
4
AΗi
High room temperature
5
dοr
Open door
When the door opens and after the
expiration of 2min timer, the alarm
"dor" is activated automatically and the
compressor stops. When an alarm
occurs, the buzzer is activated. By
pressing [] we mute the buzzer,
while the alarm continues to be
displayed until the cause of the alarm
disappears.
ATTENTION to prevent electrostatic discharges at the side slots of the device and sharp objects from been inserted.
ATTENTION: separate the signal's cables from the power supply's cables to prevent electromagnetic disorders Signal
cables must never be in the same pipe with the power supply cables.
Read and keep these instructions. The device is under two year's guarantee of good operation. The guarantee is valid only if the manual instructions have been
applied. The control and service of the device must be done by an authorized technician. The guarantee covers only the replacement or the service of the device.
www.kiour.com
Rev1.0.300916
preserves the right to adjust its products without further notice.
MADE IN GREECE
T2
T2
Table of contents
Languages:
Other KIOUR Controllers manuals
Popular Controllers manuals by other brands

Water Analytics
Water Analytics AquaMetrix AM-2250 Installation and operation manual

SAF
SAF RAE20 Instructions for use and maintenance

Victron energy
Victron energy CCGX manual

industrie technik
industrie technik CMF10 quick start guide

Fisher
Fisher 2500 Series instruction manual

Broadcom
Broadcom 440X user guide

Leroy-Somer
Leroy-Somer R452 Installation and Maintenance

Linear Technology
Linear Technology LT8611 manual

Servomech
Servomech ATL 50 Installation, operation and maintenance manual

Carrier
Carrier Networker Wall Control owner's manual

Nicols
Nicols C 2024 J user guide

CKD
CKD KBX-50G-BT-19N Series instruction manual
