Klarfit Heimtrainer
10006709

Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese
um möglichen technischen Schäden vorzubeugen.
Sicherheitshinweise
ACHTUNG: Um das Verletzungsrisiko zu verringern, sollten Sie sich vor jedem Training auf dem
Heimtrainer aufwärmen.
1. Verwenden Sie den Heimtrainer nur so wie hier beschrieben.
2. Der Besitzer muss sämtliche Benutzer über die Sicherheitshinweise informieren.
3. Verwenden Sie das Gerät in Innenräumen auf ebenen Oberflächen. Halten Sie das Gerät fern von
Staub und Feuchtigkeit.
4. Das Gerät sollte in regelmäßigen Abständen geprüft und gewartete werden. Tauschen Sie defekte
Teile umgehend aus und verwenden Sie das Gerät bei Beschädigungen nicht.
5. Unbeaufsichtigte Kinder dürfen sich dem Gerät nicht nähern.
6. Das Gerät darf nur vom Personen mit einem Gewicht von bis zu 120kg benutzt werden.
7. Tragen Sie beim Training Sportbekleidung und Sportschuhe. Tragen Sie keine weite Kleidung, die
sich in beweglichen Teilen verfangen kann.
8. Vermeiden Sie ein Hohlkreuz, sitzen Sie immer gerade.
9. Fühlen Sie Schmerzen oder Benommenheit, sollten Sie das Training umgehend beenden.
10. Nur für den Hausgebrauch geeignet.
11. Nicht für die therapeutische Benutzung geeignet.
WARNUNG: Sollten Sie über 35 Jahre alt sein oder gesundheitliche Probleme haben,
konsultieren Sie vor Beginn des Trainings einen Mediziner.

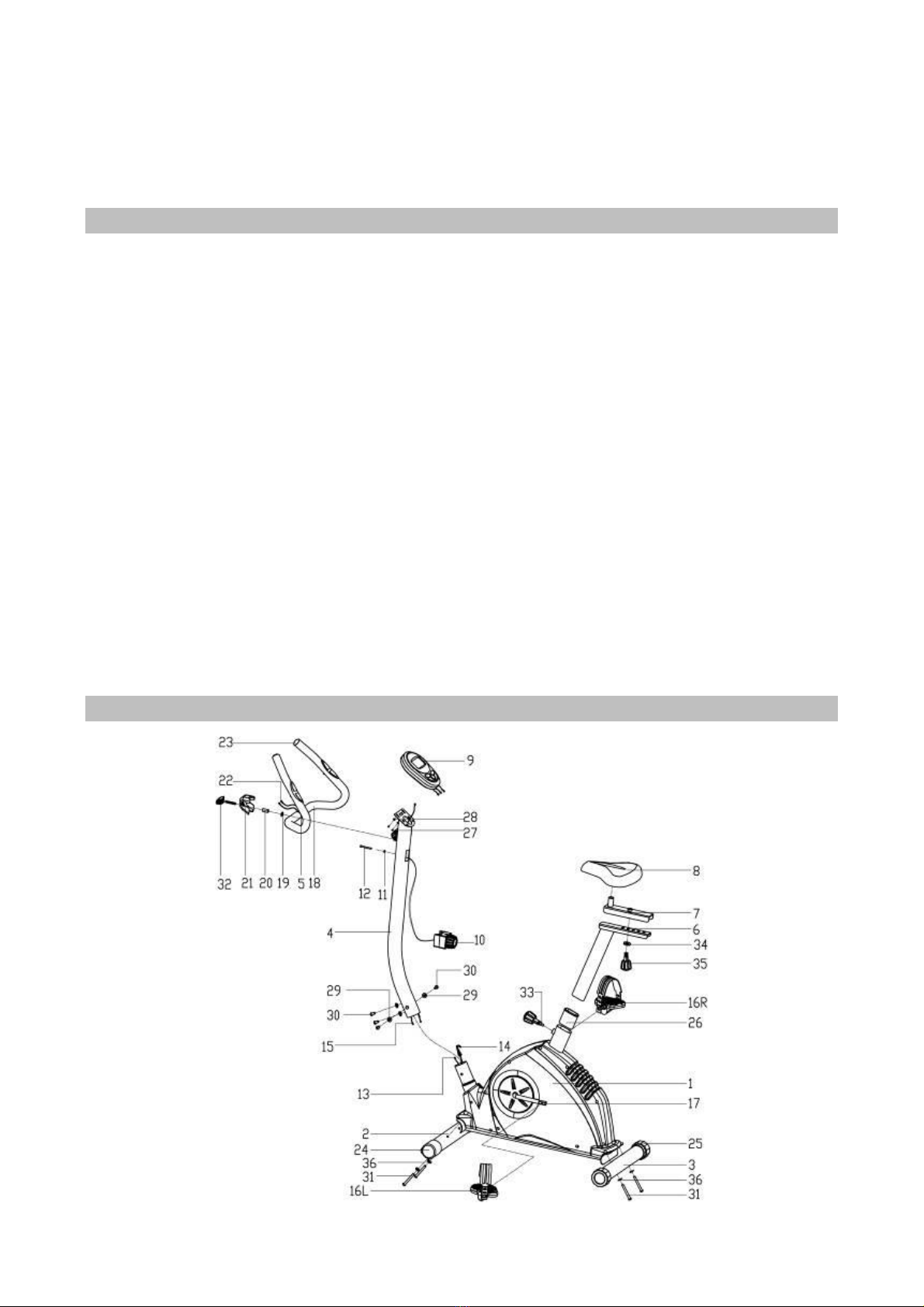

Explosionszeichnung

Teileliste
Nr.
Beschreibung
Zahl
Nr.
Beschreibung
Zahl
1
Rahmen
1
19
Unterlegscheibe
1
2
vorderer Standfuss
1
20
Abstandhalter
1
3
Hinterer Standfuss
1
21
Abdeckung
1
4
Lenkerstange
1
22
Pulskabel
2
5
Lenker
1
23
Endstück
2
6
Sattelstange
1
24
Endstück
2
7
Sattelgelenk
1
25
Endstück
2
8
Sattel
1
26
Sattelstangenhalter
1
9
Display
1
27
Kreuzschraube M4*12
2
10
Widerstandsregler
1
28
Unterlegscheibe D5
2
11
Unterlegscheibe D5
1
29
Unterlegscheibe D8*Φ20*R30
4
12
Schraube
1
30
Sechskantschraube M8*15
4
13
Sensorkabel
1
31
Sechskantschraube bolt M8*75
4
14
Widerstandskabel
1
32
T-Schraube
1
15
Kabel
1
33
Federgriff
1
16L/R
Pedal
1pr
34
Unterlegscheibe
1
17
Kurbel
1
35
Schraubgriff
1
18
Schaumstoffgriff
2
36
Unterlegscheibe D8*￠20*R30
4
Zusammenbau

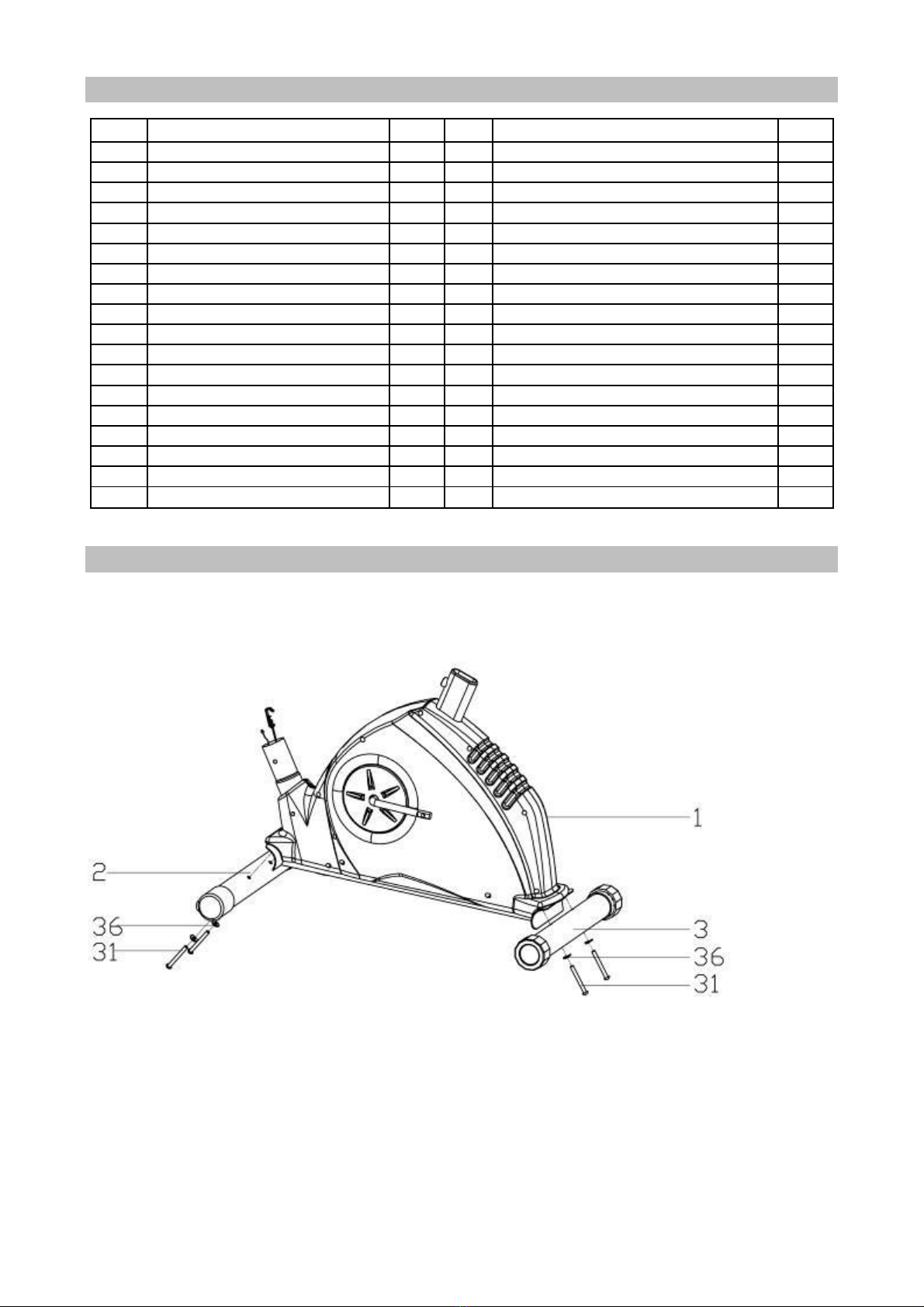

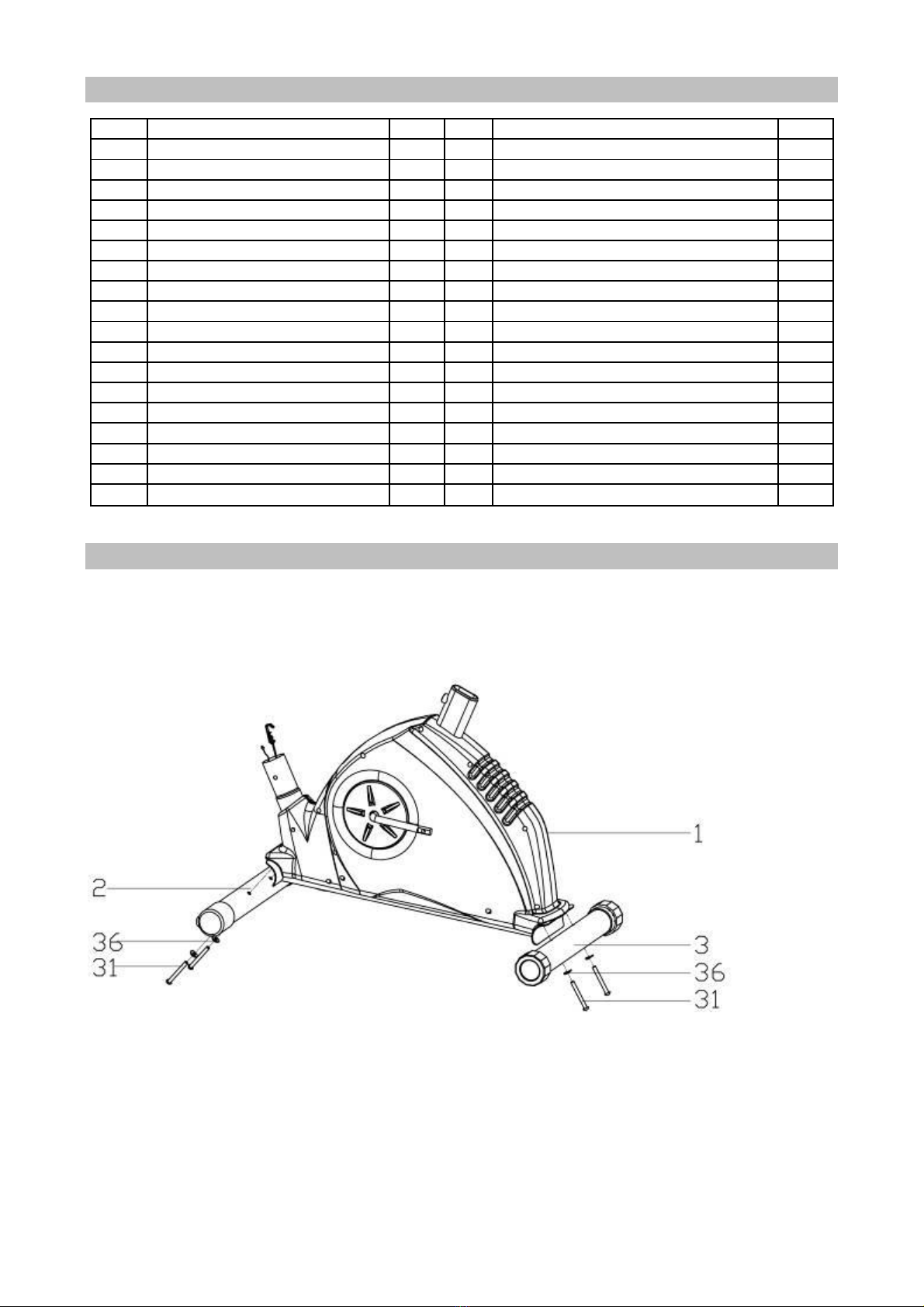

Schritt 1
Verbinden Sie den vorderen (2) und hinteren Standfuss (3) mit dem Rahmen behelfs der Sechskantschraube
und (31) und der Unterlegschraube (36).

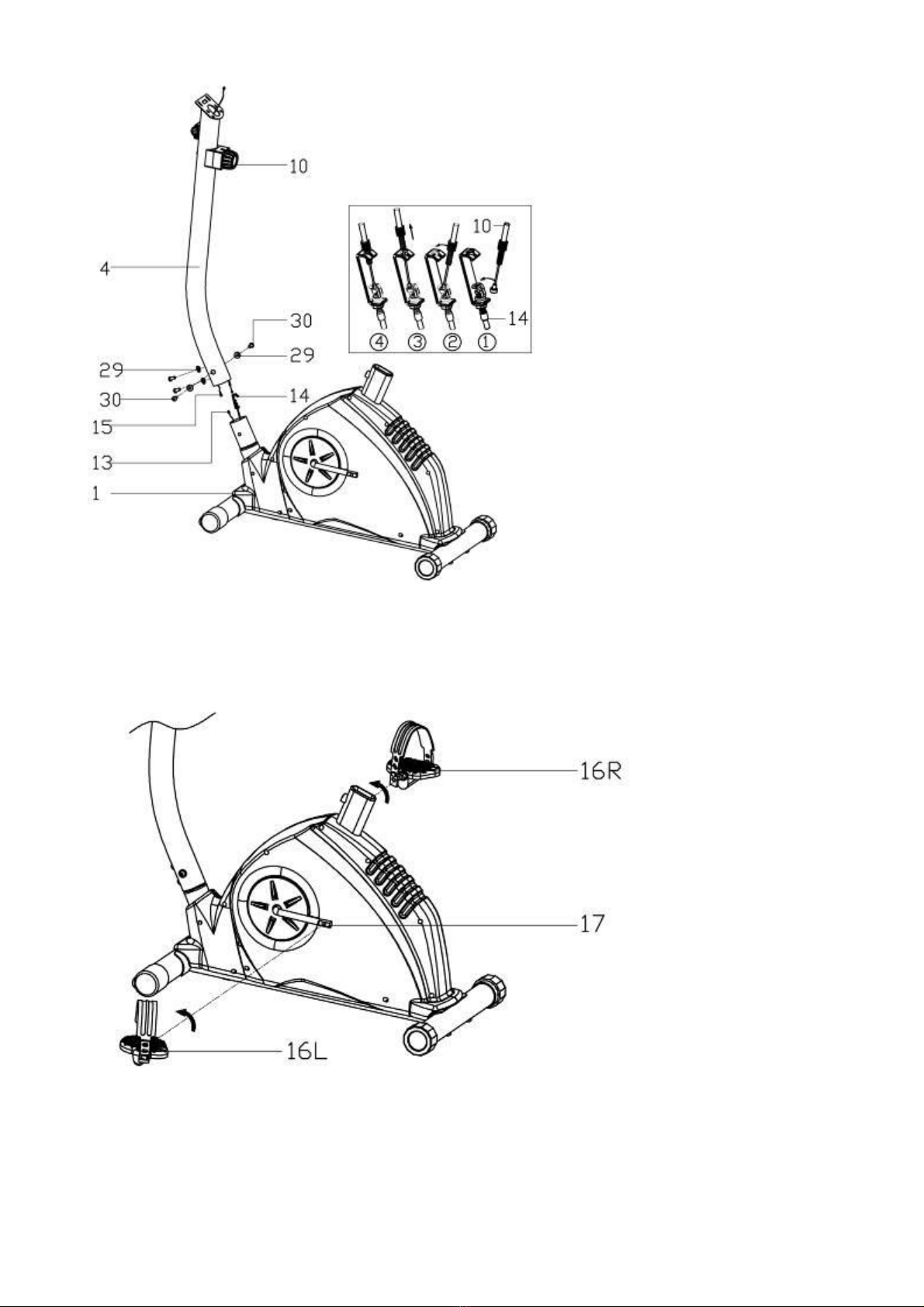

Schritt 2
Verbinden Sie das Sensorkabel (13) mit dem Kabel (15). Verbinden Sie das Widerstandskabel (14) mit dem
zum Widerstandsregler (10). Verbinden Sie die Lenkerstange (4) mit dem Rahmen (1) vermittels der
Sechskantschrauben (30) und der Unterlegscheibe (29).

Schritt 3
Verbinden Sie die Pedale (16L/R) mit der Kurbel (17)
Achtung: Die Pedale sind mit den Buchstaben “L” und “R” für das linke res. rechte Pedal markiert. Das linke
Pedal wird gegen den Uhrzeigersinn befestigt; das recht im Uhrzeigersinn. Führen Sie die Pedale korrekt in
die Kurbel ein, um mögliche Beschädigungen zu verhindern.

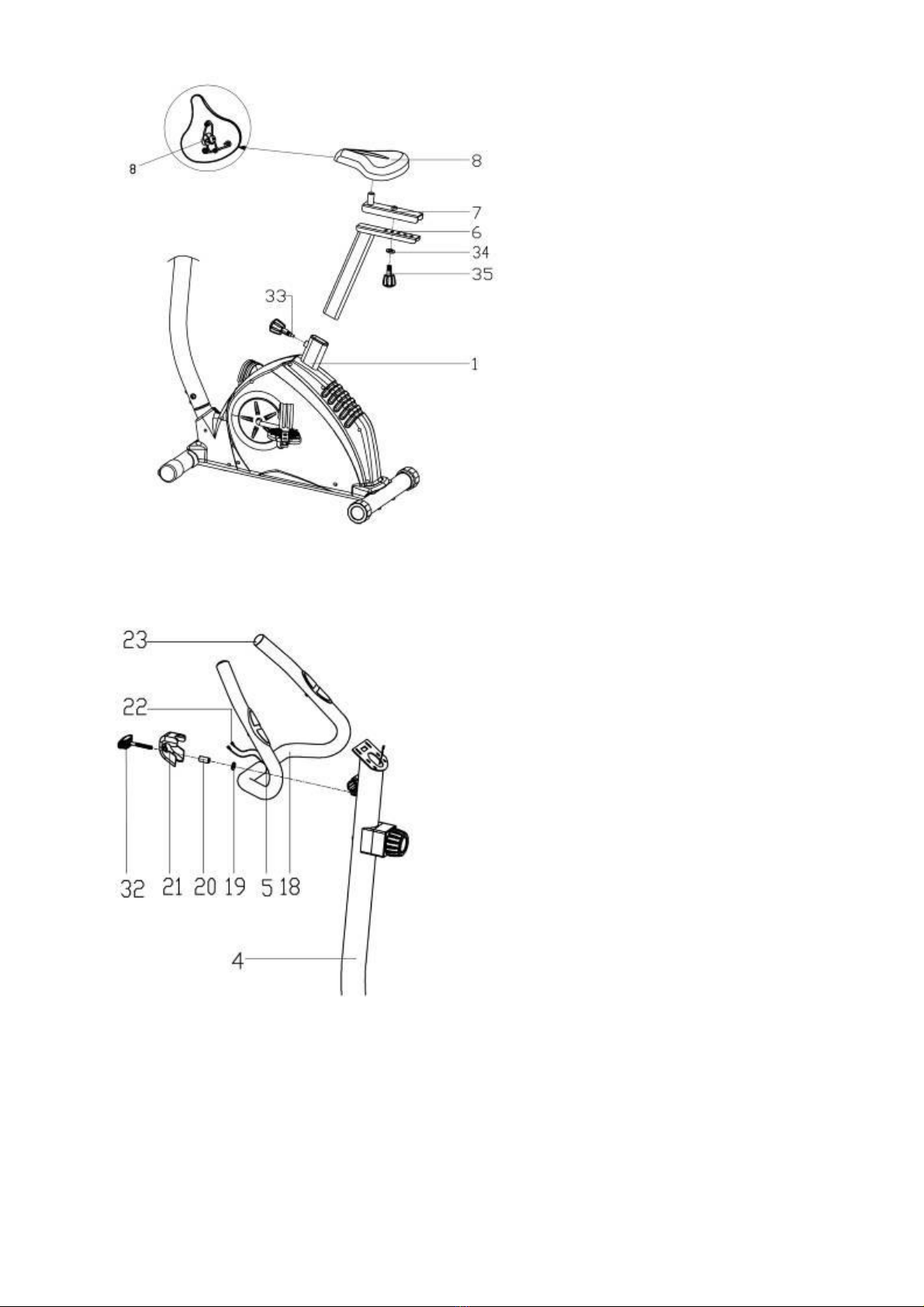

Schritt 4
Befestigen Sie den Sattel (8) am Sattelgelenk (7) vermittels des Multitools. Bringen Sie den Sattel in die
gewünschte Position und fixieren Sie das Sattelgelenk an der Sattelstange behelfs der Shraubgriffs (35).
Ziehen Sie den Federgriff (33) heraus; setzen Sie die Sattelstange (6) im Rahmen (1) ein und fixieren Sie die
Verbindung mit dem Federgriff (33).
Achtung: Stellen Sie vor Inbetriebnahme sicher, dass Sattel (7) und Sattelgelenk (7) fest miteinander
verbunden sind

Schritt 5
Ziehen Sie das Pulskabel (22) aus der Lenkerstange (4). Fixieren Sie den Lenker (5) in einem geeigneten
Winkel. Führen Sie die T-Schraube (32) durch die Abdeckung (21), den Abstandhalter (20) und die
Unterlegscheibe (19), um den Lenker (5) mit der Lenkerstange (4).
Schritt 6
Verbinden Sie das Pulskabel (22) mit dem Kabel (15) mit den Kabeln des Computers (9). Verbinden Sie den
Computer (9) mit den Lenkerstange (4) unter Hinzuziehung der Unterlegschaube (28) und der
Kreuzschlitzschraube (27).

SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG
Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu
machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen
können.
Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem
Gebrauch.
Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine
anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des
Produktes.
Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung
Verletzungsgefahr!
Öffnen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits
geringer Höhe beschädigt werden.
Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
ACHTUNG:
Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer
vorbehalten!
Wichtige Hinweise zur Entsorgung
Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte
an die öffentlichen Sammelstellen in Ihrer Gemeinde.
Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen
pro Tag/ Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den
Informationen der jeweiligen Gemeinde.
Viel Spaß mit unserem Produkt.
Warnhinweise
Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
Öffnen Sie in keinem Fall das Gerät.
Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.

Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
Das Gerät bitte nicht mit Reinigungsmitteln reinigen.
Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.
Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät.

PRECAUTIONS
WARNING：To reduce the risk of serious injury read the following important precautions
before using the exercise bike.
1. Read all instructions in this instruction book before using the exercise bike Use the exercise
bike only in the way described in this instruction book.
2. It is the responsibility of the owner to ensure that all users are adequately informed of all
precautions,
3. Use the exercise bike indoors on a level surface. Keep the exercise bike away form excessive
moisture and dust,
4. The safety level of the exercise bike can be maintained only if it is examined regularly for
damage and wear. Replace defective components immediately. If there are any defective
components, do not use the exercise bike.
5. Keep unsupervised children away from the exercise bike at all times.
6. The exercise bike should not be used by persons weighing more than 120 kg.
7. Wear appropriate clothing and athletic shoes when exercising; do not wear loose clothing or
jeweler that may get caught in moving parts.
8. Do not arch your back when using the exercise bike always try to keep your back straight.
9. If you feel pain or dizziness while exercising, stop immediately and cool down.
10. The exercise bike is intended for home use down.
11. The exercise bike is not intended for therapeutic purposes.
WARNING: Before beginning this or and exercise program, consult your doctor. This is
especially important for people over the age of 35 or those with health problems. Read all
instructions before using the exercise bike
EXPLODE-VIEW

PARTS LIST
No.
Description
QTY
No.
Description
QTY
1
Main Frame
1
19
Flat washer
1
2
Front stabilizer tube
1
20
Spacer
1
3
Rear stabilizer tube
1
21
Handlebar chunk cover
1
4
Handlebar post
1
22
Pulse wire
2
5
Handlebar
1
23
End cap
2
6
Saddle post
1
24
End cap
2
7
Seat sliding joint
1
25
End cap
2
8
Saddle
1
26
Saddle post bushing
1
9
Display
1
27
Cross pan-head screw M4*12
2
10
Tension control
1
28
Flat washer D5
2
11
Arc washer D5
1
29
Arc washer D8*Φ20*R30
4
12
bolt
1
30
Inner hexagon pan head bolt M8*15
4
13
Sensor wire
1
31
Inner hexagon pan head bolt M8*75
4
14
Tension wire
1
32
T-like screw
1
15
Trunk wire
1
33
Spring knob
1
16L/R
Pedal
1pr
34
Flat washer
1
17
Crank
1
35
knob
1
18
Foam grip
2
36
Arc washer D8*￠20*R30
4
ASSEMBLY STEPS
Step 1
Attach front stabilizer tube (2) and rear stabilizer tube (3) to main frame with Inner hexagon pan head bolt
(31) and arc washer (36).
Step 2
Connect the sensor wire (13) with trunk wire (15). Then connect tension wire (14) with tension controller
(10). At last fix handlebar post (4) to main frame (1) with inner hexagon pan head bolt (30) and arc washer
(29).

Step 3
Lock the Pedal (16L/R) onto the Crank
ATTENTION: There are labels “L” and “R” on the left and right pedals. You should assemble the left pedal
in anti-clockwise direction while the right pedal in clockwise direction. Make sure the pedals are fixed
throughout the movement; otherwise the tread of the pedal may be damaged.
Step 4
Fix the seat (8) to the seat sliding joint (7) with cross multifunctional spanner. Adjust the seat to a suitable
position, lock seat sliding joint (7) onto seat post (6) with the knob (35). Pull spring knob (33) out, insert
seat post (6) into the Main frame (1), and finally fix it with spring knob (33).
ATTENTION: Please make sure the seat (8) is fixed tightly to the seat sliding joint (7) before you start
exercising.

Step 5
Draw the pulse wire (22) out of the mouth of handlebar post (4) through the hole on the handlebar post.
Adjust the Handlebar (5) to a suitable angle. Insert the T-shape screw (32) through Handlebar chunk cover
(21), spacer (20) and washer (19) to fix the handlebar (5) onto the handlebar post (4).
Step 6
Connect the pulse wire (22) and extended wire (15) to the wires of the computer (9). Attach the computer
(9) to Handlebar post (4) with Washer (28) and cross pan head screw (27).
