Klarstein MONUMENTA User manual

www.klarstein.com
MONUMENTA
Dunstabzugshaube
Range Hood
Campana extractora
Hotte aspirante
Cappa aspirante
10039393 10039394 10039395

3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung.
Scannen Sie den folgenden QR-Code, um Zugri auf die
aktuellste Bedienungsanleitung und weitere Informationen
rund um das Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise 4
Installation 6
Aktivkohlelter einbauen (optional) 8
Bedienung 9
Hinweise zum Umweltschutz 9
Reinigung und Wartung 10
Lampenaustausch 10
Fehlerbehebung 11
Produktdatenblatt 12
Hinweise zur Entsorgung 14
Hersteller & Importeur (UK) 14
TECHNISCHE DATEN
Artikelnummer 10039393, 10039394, 10039395
Stromversorgung 220-240 V ~ 50/60 Hz
Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer
10030727 zusätzlich einen Aktivkohlelter erwerben. Besuchen Sie dafür unsere
Webseite: www.elektronik-star.de
English 15
Français 27
Español 39
Italiano 51

4
DE
SICHERHEITSHINWEISE
• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren
Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer
qualizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube
verwenden, stellen Sie sicher, dass die auf der Dunstabzugshaube
angegebene Spannung (V) und Frequenz (Hz) mit der Spannung und Frequenz
der Stromversorgung in Ihrem Haushalt übereinstimmen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße
Installation entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für den
Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer
ezient arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Dunstabzugshaube kein oenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller
oder einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte
Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für
sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und
den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit
verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom
Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualizierten
Person ersetzt werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder
andere Brennstoe verbrennen, muss eine ausreichende Belüftung des
Raumes vorhanden sein.
• Flambieren Sie nicht unter der Dunstabzugshaube.
• Achtung: Die Geräteoberäche kann während des Betriebs heiß werden.
Wichtige Hinweise zur Installation
• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von
Rauchgasen von Gas- oder anderen Brennstoen verwendet wird (gilt nicht
für Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

5
DE
Wichtige Hinweise zum Abluftbetrieb
WARNUNG
Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie
das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer
raumluftabhängigen Feuerstätte betrieben wird und keine
ausreichende Luftzirkulation garantiert wird.
Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler
oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch
ein Abluftrohr oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und
den benachbarten Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht
ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die
Wohnräume zurückgesaugt werden.
• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft
zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des
Grenzwertes sicherzustellen.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am
Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen
Sie, wenn durch nicht-verschließbare Ö nungen in Türen und Fenstern in
Verbindung mit einem Zuluft- / Abluftmauerkasten die zur Verbrennung
benötigte Luft nachströmen kann. Lassen Sie sich in jedem Fall von einem
Schornsteinfegermeister beraten und den gesamten Lüftungsverbund des Hauses
beurteilen. Er kann ihnen gegebenenfalls die nötigen Maßnahme zur Belüftung
nennen.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der
Betrieb ohne Einschränkung möglich.
Wichtige Hinweis zur Demontage des Geräts
• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.
• Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um
Verletzungen zu vermeiden.

6
DE
INSTALLATION
Vorbereitung

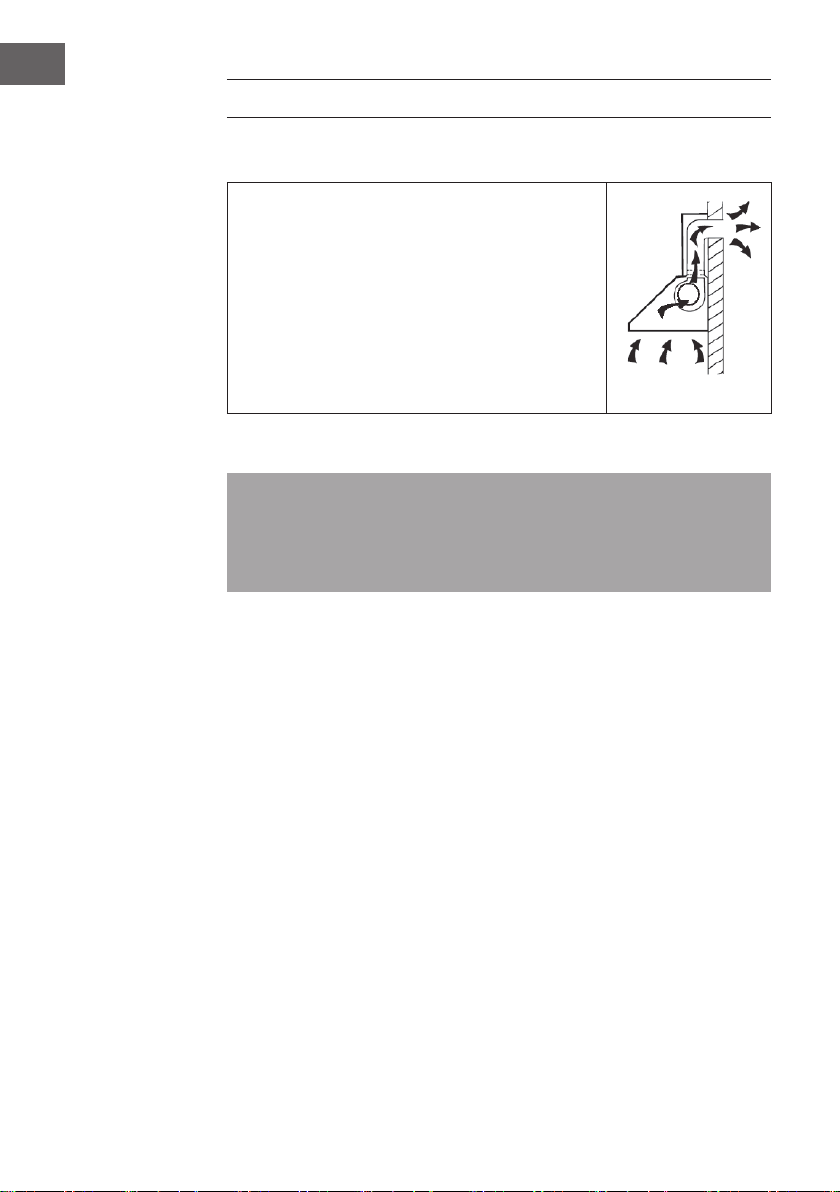

Falls sie über einen Abzug nach außen verfügen,
können Sie die Dunstabzugshaube wie auf dem
Bild rechts installieren. Der Abzugskanal sollte
einen Durchmesser von mindestens 150 mm haben
und aus Emaille, Aluminium oder einem exiblen,
hitzebeständigen Rohr bestehen.
• Schalten Sie das Gerät vor der Installation aus und
ziehen Sie den Stecker.
• Die Dunstabzugshaube sollte in einer Höhe von
65-75 cm über dem Kochfeld angebracht werden.
Installation mit Abluft
Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes,
wenn die Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube
gleichzeitig mit einem Gerät in Betrieb ist, das seine Energie aus einer anderen
Quelle als Strom bezieht, darf der Unterdruck im Raum 4 Pa nicht übersteigen
(4 x 10-5 Bar).

7
DE
Installation
1 2
Bohren Sie 3 x 8 mm Löcher für die
Halterung in die Wand. Befestigen Sie
die Halterung mit den mitgelieferten
Dübeln und Schrauben an der Wand.
Hängen Sie die Dunstabzugshaube an
den Haken der Halterung ein.
3
Die Dunstabzugshaube ist nun fertig
installiert.
Installation mit Umluft
Falls Sie nicht über einen Außenabzug verfügen, benötigen Sie kein Abluftrohr. Die
Installation entspricht der Installation mit Außenentlüftung.

8
DE

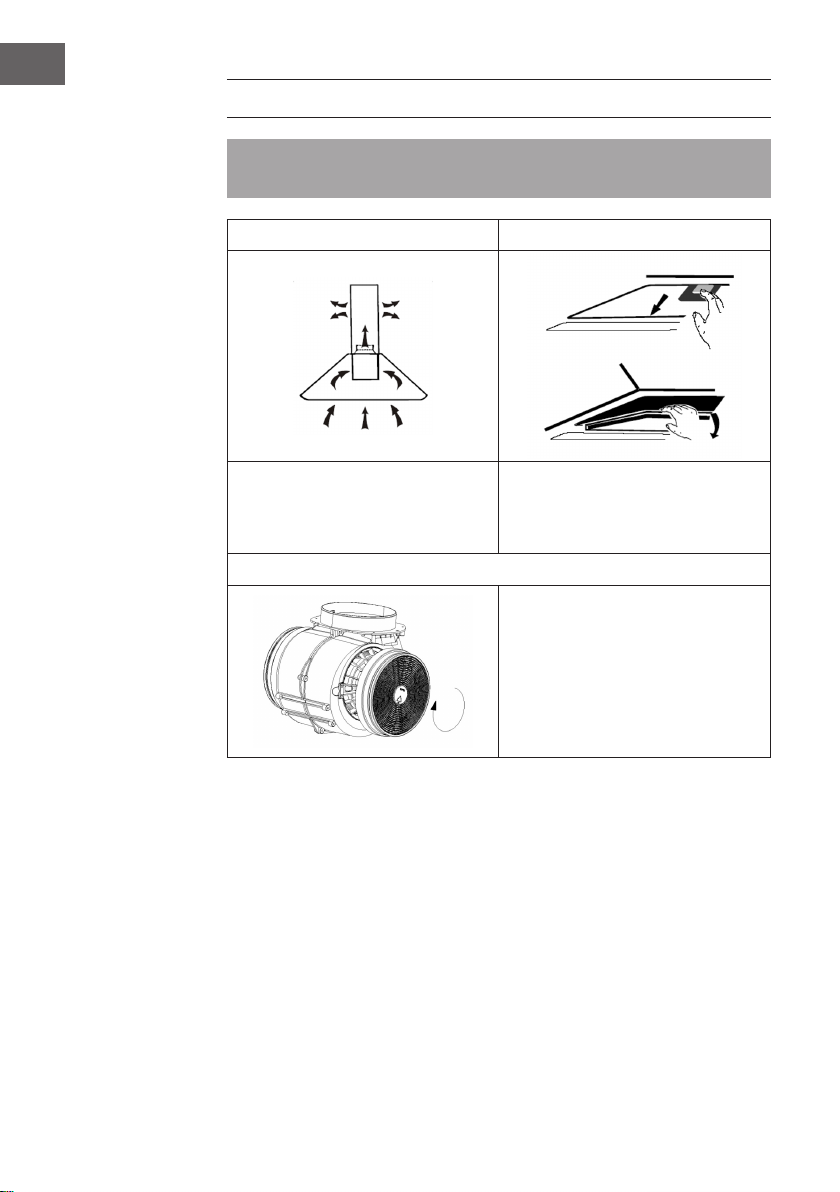

AKTIVKOHLEFILTER EINBAUEN (OPTIONAL)
Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer
10030727 zusätzlich einen Aktivkohlelter erwerben. Besuchen Sie dafür unsere
Webseite: www.elektronik-star.de
1 2
Mit einem Aktivkohlelter
lassen sich bei innenentlüfteten
Dunstabzugshauben unangenehme
Essensgerüche aus der Luft ltern.
Um den Filter installieren zu können,
müssen sie zuerst den Fettlter
entfernen. Drücken Sie auf den
Verschluss und ziehen Sie ihn
herunter.
3
Stecken Sie den Aktivkohlelter auf
den Lüfter und drehen Sie ihn im
Uhrzeigersinn fest. Wiederholen
Sie die Prozedur auf der anderen
Seite. Versichern Sie sich, dass
der Filter fest sitzt, andernfalls
könnte er sich lösen und eine
Gefahr darstellen. Hinweis: Bei
installiertem Aktivkohlelter nimmt
die Absaugleistung etwas ab.

9
DE
BEDIENUNG
Touch-Bedienfeld
Motor ein- und ausschalten.
Niedrige Lüftergeschwindigkeit einstellen.
Mittlere Lüftergeschwindigkeit einstellen.
Hohe Lüftergeschwindigkeit einstellen.
Licht ein- und ausschalten.
Timer einstellen
Halten Sie die Tasten [ ] and [ ] 1 Sekunde lang gedrückt. Die Ein/Aus-Taste blinkt
und ein 5-Minuten-Countdown startet. Nach 5 Minuten schalten sich der Motor
und das Licht automatisch aus und der Summer ertönt 1 Sekunde lang.
HINWEISE ZUM UMWELTSCHUTZ
• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit
die Dunstabzugshaube ezient und mit einem geringen Betriebsgeräusch
arbeiten kann.
• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende
Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je
niedriger die Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig
eine höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche
verteilt hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf.
aus, um die Eektivität des Lüftungssystems zu erhöhen und Brandgefahr zu
vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und
Kondenswasser zu reduzieren.

10
DE
REINIGUNG UND WARTUNG
Schalten Sie die Dunstabzugshaube vor der Reinigung und Wartung aus und
ziehen Sie den Stecker aus der Steckdose. Die Außenächen sind anfällig für
Kratzer und Flecken. Benutzen Sie daher zur Reinigung keine Scheuermittel und
wischen Sie Rückstände von alkalischen oder saure Substanzen (Zitronensaft,
Essig) nach der Reinigung umgehend weg.
Edelstahloberächen
Der Edelstahl muss regelmäßig gereinigt werden, um eine lange Lebensdauer zu
gewährleisten. Verwenden Sie dazu Edelstahlreiniger. Wischen Sie immer entlang
der Maserung des Edelstahls, um zu verhindern, dass kreuzende Kratzspuren
entstehen.
Bedienfeldoberäche
Das Bedienfeld kann mit einem feuchten Lappen und einem milden
Geschirrspülmittel gereinigt werden. Vergewissern Sie sich vor der Reinigung, dass
das Tuch sauber und gut ausgewrungen ist. Verwenden Sie ein trockenes, weiches
Tuch, um überschüssige Feuchtigkeit nach der Reinigung zu entfernen.
Monatliche Reinigung der Fettlter
Reinigen Sie den Filter jeden Monat, um Brandgefahr zu vermeiden. Der
Filter sammelt Fett, Rauch und Staub und beeinusst somit die Ezienz der
Dunstabzugshaube. Wenn der Filter nicht gereinigt wird, sammeln sich dort
Fettreste. Reinigen Sie den Filter mit Wasser und etwas Spülmittel und lassen Sie
ihn hinterher an der Luft trocknen.

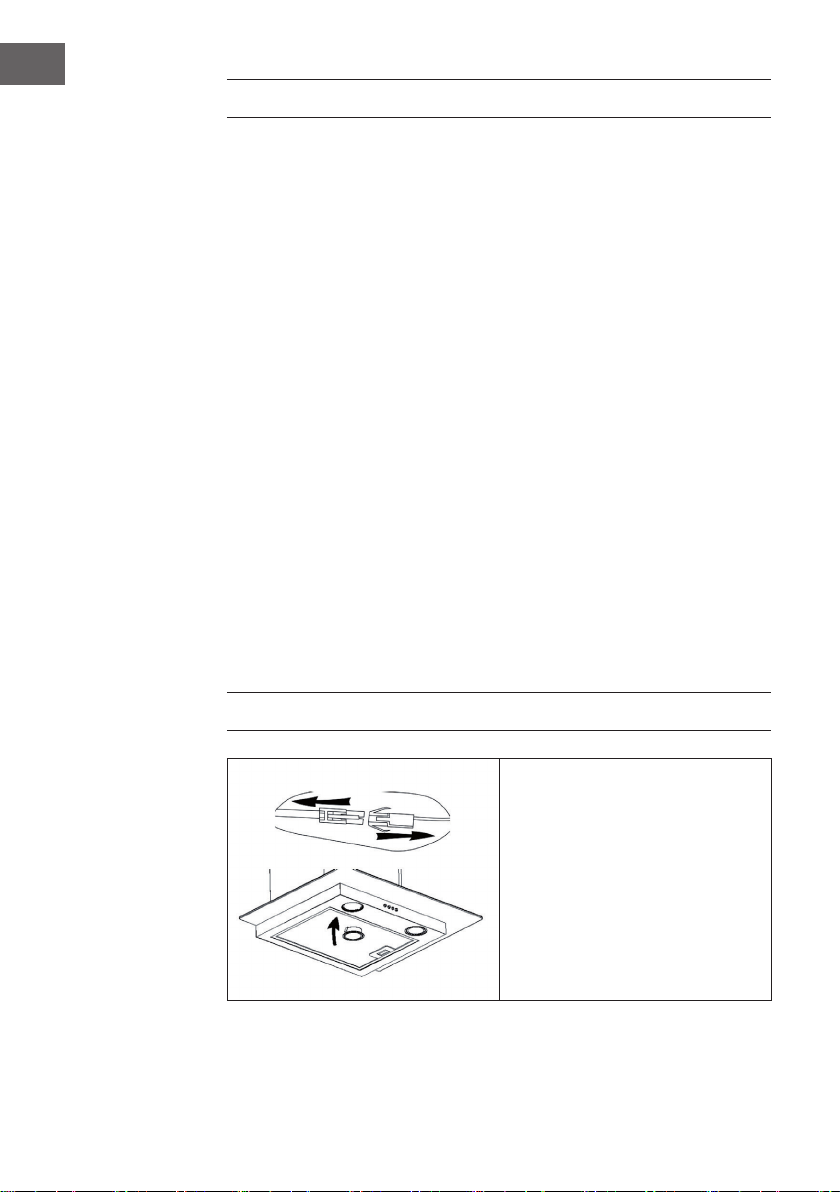

LAMPENAUSTAUSCH
1. Lösen Sie die Lichtverdrahtung,
die sich innerhalb der Haube
bendet (hinter dem Fettlter).
2. Entfernen Sie dann mit
einem Schraubendreher die
Lampenfassungen und die
Verkabelung von der Haube.
Ersetzen Sie die Lampe durch
den gleichen Typ: LED-Lampe
(max. 1,5 W).

11
DE

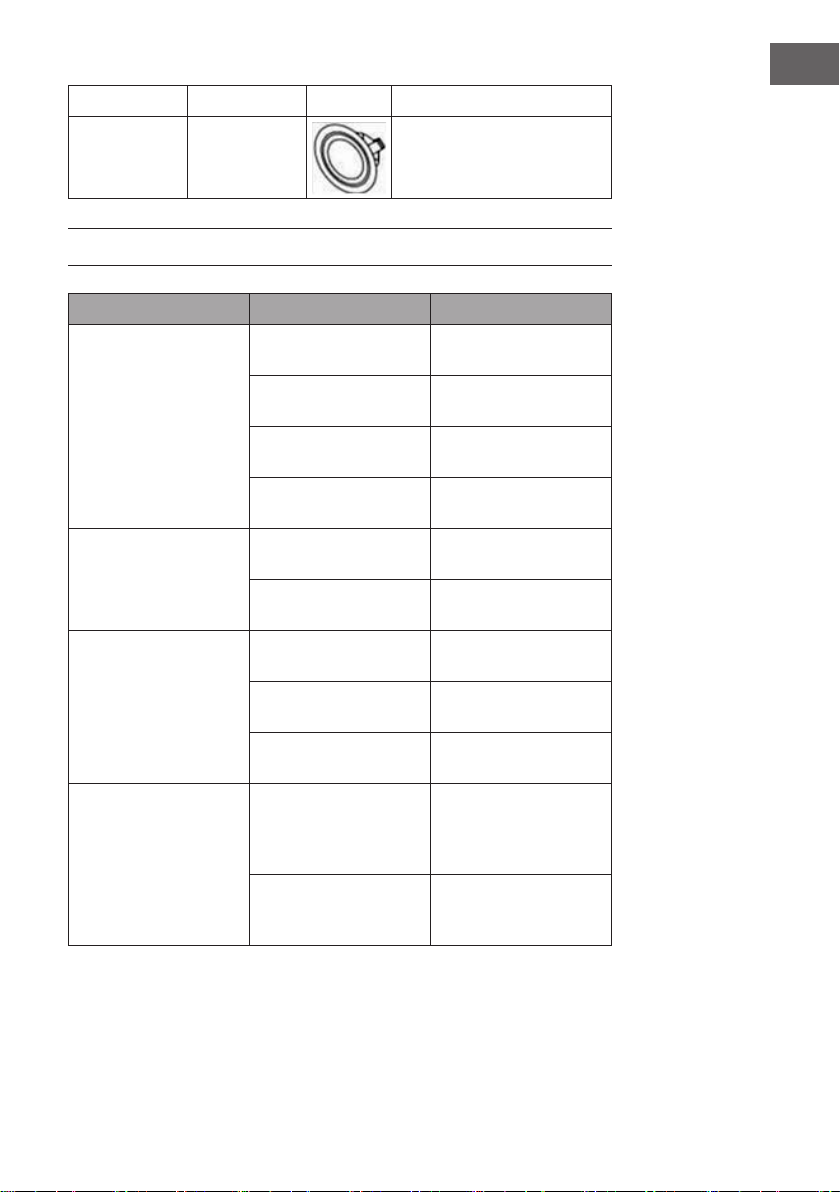

Max. Leistung Spannung Ø: 68 mm ILCOS D Code
1,5 W DC 12 V DSR-1.5-S-68
FEHLERBEHEBUNG
Fehler Mögliche Ursache Lösung
Das Licht ist an, aber der
Motor läuft nicht.
Die Lüftung ist blockiert. Entfernen Sie die
Blockade.
Der Kondensator ist
kaputt.
Lassen Sie den
Kondensator ersetzen.
Der Motor ist kaputt. Lassen Sie den Motor
ersetzen.
Der Motor riecht
merkwürdig.
Lassen Sie den Motor
ersetzen.
Das Licht ist aus und der
Motor läuft nicht.
Das Licht ist kaputt. Lassen Sie das Licht
ersetzen.
Der Stecker ist lose. Stecken Sie den Stecker
fest in die Steckdose.
Das Gehäuse vibriert. Das Rotorblatt des
Lüfters ist beschädigt.
Ersetzen Sie das Blatt.
Der Motor sitzt nicht
fest.
Befestigen Sie den
Motor.
Das Gehäuse hängt lose. Befestigen Sie das
Gehäuse.
Die Luft wird nicht
richtig abgesaugt.
Der Abstand
zwischen Herd und
Dunstabzugshaube ist
zu groß.
Verringern Sie den
Anstand.
Zu starke Luftzirkulation
durch oene Fenster
und Türen.
Achten Sie darauf, dass
kein Durchzug entsteht.

12
DE
PRODUKTDATENBLATT
Angaben nach Verordnung (EU) Nr. 65/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Artikelnummer 10039393, 10039394, 10039395
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 54,6 kWh/Jahr
Energieezienzklasse B
Fluiddynamische Ezienz FDEhood 23,2
Klasse für die uiddynamische
Ezienz
B
Beleuchtungsezienz LEhood 44,3 Lux/W
Beleuchtungsezienzklasse A
Fettabscheidegrad GFEhood 67,2 %
Klasse für den Fettabscheidegrad D
Luftstrom bei minimaler und bei
maximaler Geschwindigkeit im
Normalbetrieb, ausgenommen
den Betrieb auf der Intensivstufe
oder Schnelllaufstufe
354,9 / 558,9 m³/h
Luftstrom im Betrieb auf
der Intensivstufe oder
Schnelllaufstufe
- m³/h
A-bewertete Luftschallemissionen
bei minimaler und maximaler
verfügbarer Geschwindigkeit im
Normalbetrieb
56/68 dB
A-bewertete Luftschallemissionen
im Betrieb auf der Intensivstufe
oder Schnelllaufstufe
- dB
Leistungsaufnahme im Aus-
Zustand
Po- W
Leistungsaufnahme im
Bereitschaftszustand
Ps0,48 W
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

13
DE
Angaben nach Verordnung (EU) Nr. 66/2014
Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:20
14+A12:2015
Artikelnummer 10039393, 10039394, 10039395
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEChood 54,6 kWh/Jahr
Zeitverlängerungsfaktor f 1,2
Fluiddynamische Ezienz FDEhood 23,2
Energieezienzindex EEIhood 66,2
Gemessener Luftvolumenstrom
im Bestpunkt
QBEP 322,7 m³/h
Gemessener Luftdruck im
Bestpunkt
PBEP 319 Pa
Maximaler Luftstrom Qmax 579,7 m³/h
Gemessene elektrische
Eingangsleistung im Bestpunkt
WBEP 123,1 W
Nennleistung des
Beleuchtungssystems
WL3 W
Durchschnittliche
Beleuchtungsstärke des
Beleuchtungssystems auf der
Kochoberäche
Emiddle 133
Gemessene Leistungsaufnahme
im Bereitschaftszustand
Po- W
Gemessene Leistungsaufnahme
im Aus-Zustand
Ps0,48 W
Schallleistungspegel LWA 68 dB
Kontaktangaben Chal-Tec GmbH, Wallstraße 16, 10179, Berlin,
Deutschland

14
DE
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung zur
Entsorgung von elektrischen und elektronischen Geräten
gibt, weist dieses Symbol auf dem Produkt oder auf der
Verpackung darauf hin, dass dieses Produkt nicht im
Hausmüll entsorgt werden darf. Stattdessen muss es zu
einer Sammelstelle für das Recycling von elektrischen
und elektronischen Geräten gebracht werden. Durch
regelkonforme Entsorgung schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen vor negativen
Konsequenzen. Informationen zum Recycling und zur
Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen
Verwaltung oder Ihrem Hausmüllentsorgungsdienst.
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Chal-Tec UK limited
Unit 6 Riverside Business Centre
Brighton Road
Shoreham-by-Sea
BN43 6RE
United Kingdom

15
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage
caused by disregard of the instructions and improper use.
Scan the QR code to get access to the latest user manual
and more product information.
CONTENTS
Safety Instructions 16
Installation 18
Installing a Carbon Filter (Optional) 20
Operation 21
Notes on Environmental Protection 21
Cleaning and Maintenance 22
Lamp Replacement 22
Troubleshooting 23
Product Data Sheet 24
Disposal Considerations 26
Manufacturer & Importer (UK) 26
TECHNICAL DATA
Item number 10039393, 10039394, 10039395
Power supply 220-240 V ~ 50/60 Hz
Note: You can purchase an activated carbon lter separately for this cooker
hood under item number 10030727. Please visit our website: www.hi-tower.
co.uk

16
EN
SAFETY INSTRUCTIONS
• Thank you for purchasing this cooker hood. Please read the instruction
manual carefully before you use the cooker hood, and keep it in a safe place.
• The installation work must be carried out by a qualied electrician or
competent person. Before you use the cooker hood, make sure that the
voltage (V) and the frequency (Hz) indicated on the cooker hood are exactly
the same as the voltage and the frequency in your home.
• The manufacturer and the agent will not bear any responsibility for the
damage caused by inappropriate installation and usage.
• Children under the age of 8 must not use the cooker hood.
• The appliance is not intended for commercial use, but only for household and
similar environments.
• The cooker hood and its lter mesh should be cleaned regularly in order to
keep it in good working order.
• Before cleaning, switch the power o at the main supply.
• Clean the cooker hood according to the instruction manual and keep the
cooker hood from the danger of burning.
• Prohibit putting the cooker hood by re.
• If the appliance does not function normally, contact the manufacturer or a
specialist company.
• This device may be only used by children 8 years old or older and persons with
limited physical, sensory and mental capabilities and / or lack of experience
and knowledge, provided that they have been instructed in use of the device
by a responsible person who understands the associated risks.
• If the supply cord is damaged, it must be replaced by the manufacturer, its
service agent or similarly qualied persons in order to avoid a hazard.
• If the cooker hood is used at the same time as appliances burning gas or
other fuels, the room must be adequately ventilated.
• Do not ambé under the cooker hood. Accessible parts may become hot when
used with cooking appliances.
Important hints on installation
• The air must not be discharged into a ue that is used for exhausting fumes
from appliances burning gas or other fuels (not applicable to appliances that
only discharge the air back into the room).
• Regulations concerning the discharge of air have to be fullled.

17
EN
Important notes about the extraction mode
WARNING
Risk of poisoning from exhaust gases sucked back. Never
operate the device in extraction mode simultaneously with an
open  ue appliance when there is not adequate air ow
guaranteed.
Open  ue combustion equipment (for example, gas, oil, wood or coal- red
heaters, tankless water heaters, water heaters) pulls combustion air from the
room and runs it through an exhaust pipe or chimney to the outside. In the
extraction mode, indoor air is removed from the kitchen and the adjacent rooms
- without su cient air intake this creates a vacuum. Toxic gases from the chimney
or extraction  ue can thereby be sucked back into the living spaces.
• Always ensure that a su cient supply of fresh air is guaranteed and that the
air can circulate.
• An air supply / extractor box alone does not ensure compliance with the limit
value.
Safe operation is only possible when the negative pressure in the room where the
appliance is located does not exceed 4 Pa (0.04 mbar). This can be achieved when
the air required for combustion can  ow through openings that are not closable,
for example in doors, windows, in conjunction with an air supply / extractor box or
through other technical measures. In any case, consult a quali ed chimney sweep
who can assess the entire ventilation of your house and propose appropriate
measures for adequate ventilation.
If the hood is used exclusively in the recirculation mode, unrestricted operation is
possible.
Important note on disassembly of the device
• Disassembly is similar to installation/assembly in reverse order.
• Take a second person to help you during disassembly to avoid injuries.

18
EN
INSTALLATION
Preparation
If you have an outlet to the outside, your cooker hood
can be connected as below picture by means of an
extraction duct (enamel, aluminium, exible pipe or
inammable material with an interior diameter of
150 mm).
• Before installation, turn the unit o and unplug it
from the outlet.
• The cooker hood should be placed at a distance of
65~75 cm above the cooking plane for best eect.
Installation (Vent outside)
Note: When the cooker hood and appliance supplied with energy other than
electricity are simultaneously in operation, the negative pressure in the room
must be not exceed 4 Pa (4 x 10-5 Bar).

19
EN
Installation
1 2
Drill 3 x 8 mm holes to accommodate
the bracket. Screw and tighten the
bracket onto the wall with the screws
and screw plugs provided.
Hang the hood on the hook of the
bracket.
3
The cooker hood is now completely
installed.
Installation (Vent inside)
If you do not have an outlet to the outside, exhaust pipe is not required and the
installation is the same as the installation with vent outside.

20
EN
INSTALLING A CARBON FILTER (OPTIONAL)
Note: You can also purchase an activated carbon lter for this cooker hood
under item number 10030727. Please visit our website: www.hi-tower.co.uk
1 2
Activated carbon lter can be used to
trap odours.
In order to install the activated
carbon lter, the grease lter should
be detached rst. Press the lock and
pull it downward.
3
Plug the activated carbon lter into
the unit and turn it in clockwise
direction. Repeat the same on the
other side. Make sure the lter is
securely locked. Otherwise, it would
loosen and cause a danger. When
activated carbon lter attached, the
suction power will be lower.
