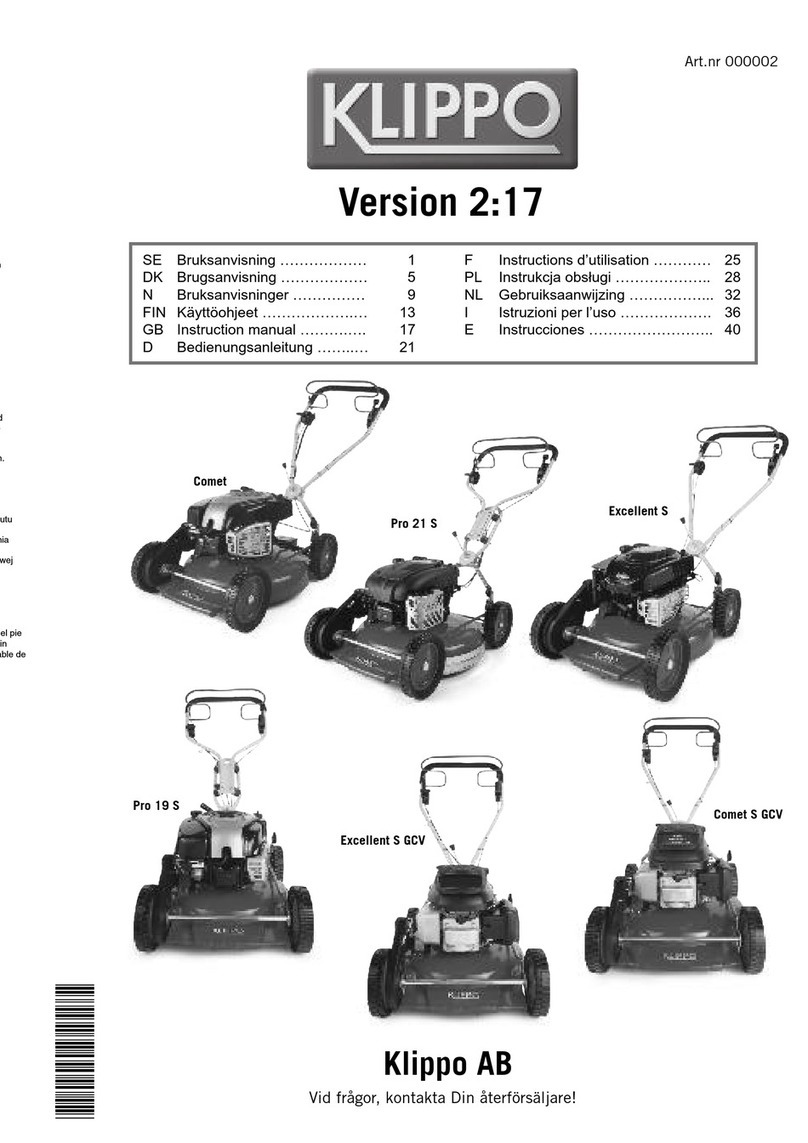

Klippo Comet s User manual

Version 2:15

SE Bruksanvisning ……………… 1

DK Brugsanvisning ……………… 5

N Bruksanvisninger …………… 9

FIN Käyttöohjeet ……………….… 13

GB Instruction manual ……….…. 17

D Bedienungsanleitung ……..… 21

F Instructions d’utilisation ………… 25

PL Instrukcja obsługi ……………….. 28

NL Gebruiksaanwijzing ……………... 32

I Istruzioni per l’uso ………………. 36

E Instrucciones …………………….. 40

Klippo AB

Vid frågor, kontakta Din återförsäljare!

Klippo AB

Knivgatan 3-7, S-212 28 MALMÖ, Sweden

Tel: +46-40-680 75 00 Fax: +46-40-680 75 51

Internet: http://www.klippo.se Email: [email protected]

Innan motorn startas - OBS! Fyll på olja!

Inden motoren startes - Påfyld olie!

For motorn startes - Fyll på olje!

Ennen moottorin käynnistystä - Huom! Lisätkää öljyä!

Before starting the engine - NB.Fill up with oil!

Vor Anlassen des Motors - WICHTIG! Öl einfüllen!

Avant la mise en marche du moteur - ATTENTION! Ne pas oublier l´huile!

Przed pierwszym uruchomieniem silnika - UWAGA! Napetnij olejem silnikowym!

Vóór het starten van de motor - NB. Olie vullen!

Prima di mettere in moto il motore - ATTENZIONE! Non dimenticare di mettere l’olio!

ATENCIÓN: Cargar aceite antes de arrancar el motor

Grahns Tryckeri AB, Lund 2004

VARNING! Läs ínstruktionen. Varning för utskjutande Håll åskadare borta! Ta loss tändkabeln Varning för den För ej in hand

föremål! före skötselåtgärder roterande kniven! eller fot i utkastar-

öppningen utan att

först ha avlägsnat

tändkabeln!

ADVARSEL! Læs brugsanvis- Advarsel med genstande Hold tilskuere borte! Fjern tændkabelet Advarsel mod den För ikke hånden

ningen! som kan kastes ud! fra tændroret for ved- roterende kniv! eller foden ind i ud-

ligholdelse og reparation! kasteråbningen, uden

först at have afmon-

teret tændrörskablet!

ADVARSEL! Les bruksanvis- Advarsel for gjenstander Hold tilskuere borte! Fjern ledningen fra Advarsel for den Stikk aldri hånden eller

ningen! som kan kastes ut! tennpluggen for service. roterende kniven! foten inn i utkaståpningen

uten först å ha fjernet

tennpluggledningen fra

tennpluggen.

VAROITUS! Lue käyttöohjeet! Varo ulossinkoutuvia Pidä katselijat loitolla Irrota tulppahattu Varo pyörivää Älä vie kättä tai jalkaa

esineitä! koneen toiminta- sytytystulpasta ennen terää! ulosheittoaukkoon

alueelta! huoltotoimenpiteitä! sammuttamatta ensin

moottoria.

WARNING! Read the warning Warning against out Keep bystanders away! Remove spark plug Warning against the Don´t put your hand or

instructions! thrown objects! before maintenance! rotating blade! foot into the discharge

opening without taking

off the spark plug cable.

ACHTUNG! Lesen Sie die Be- Warnung vor wegthe- Halten Sie Unbefugte Entfermen Sie das Warnung vor dem Führen Sie nicht die Hand

dienungsanleitung! genden Gegenständen! weg vom Mäher! zündkabel vor Wartungs- rotierenden Messer! oder den Fuss in die Aus-

arbeiten wurföffnung bevor Sie

nicht den Zündkerzen-

stecker abgezogen haben.

ATTENTION! Lire les Attention à la Attention aux objets Tenir les Personnes à Avant de toucher de au Attention à la lame

instructions! projetés! distance! couteau, debranches le en rotation!

Câble lame en de la bougie!

UWAGA! Zapoznaj się z Ostrzezenie przed Zachowaj bezpieczną Przed obstugą wykręć Uwaga wirującz nóź! Nigdy nie wkładaj rąk do

instrukcją obsługi! odrzucanymi odiegiosc od świecę zaptonową ! odsłoniętego otworu wyrzutu

przedmotami ! przechodniow ! bocznego trawy, bez

wczeÊniejszego od àczenia

przewodu wysokiego na

pi´cia ze Êwiecy zap lonowej

silnika.

ATTENZIONE! Leggete Attenzione agli oggetti Far allontanare le Staccare il cavo collegato Attenzione

le istruzioni che sporgono persone presenti alla candela prima della alla lama rotante!

manutenzione

ADVERTENCIA Lea las instrucciones Advertencia, objeto Mantenga terceros a Antes de realizar cualquier Tenga cuidado con la No introduzca la mano ni el pie

sobresaliente distancia cuidado de la máquina, cuchilla giratoria en la boca de expulsión sin

desconecte el cable haber desconectado el cable de

de la bujía la bujía

Excellent S

Excellent S SD

Pro 19 S

Excellent S Selfstart

Comet

Pro 21 S

Art.nr 000002

DK N FIN GB D

A. Sikkerhedsbøjle Sikkerhetsbøyle Turvakahva Safety bail Sicherheitsbügel

B. Koblingshåndtag Fremdriftshåndtak Kytkentävipu Transmission control Antriebshebel

C. Gasregulering Gasshåndtak Kaasuvipu Throttle control Gashebel

D. Startsnor Startsnor Käynnistysnaru Starting rope Startseil

E. Håndtagsled Håndtaksledd Nivelkahva Handle joint Handgriffsgelenk

F. Højdeindstilling Høydeinnstilling Korkeudensäätö Height setting Höhenverstellung

G. Benzinpåfylding Bensinpåfylling Polttoaineen täyttö Fuel filling Benzintank

H. Oliepind Oljepinne Öljytikku Oil dipstick Oil-Peilstab

I. Tændrør Tennplugg Sytytystulppa Spark plug Zündkerze

J. Lyddæmper Lyddemper Äänenvaimennin Silencer Schalldämpfer

K. Prime-start Prime-start Primekumipumppu Prime-starter Prime-starter

FPL NLI E

A. Cran de sécurité Dźwignia hamulca bezpieczeństw Zekerheidsbeugel Manigliga di sicurezza Palanca de sequridad

B. Marche avant Dźwignia napędu Aandrijvingshendel Regolatore di marcia Mando de marcha delantera

C. Accélérateur Dźwignia gazu Gashendel Acceleratore Mando de marcha delantera

D. Cable de mis en route Uchwyt linki rozrusznika ręcznego Startsnoer Cavo di avvio Acelerador

E. Articulation Nakrętka śruby mocującej uchwyt Handelmoer Articolazione dell’impugnatura Cuerda de arranque

F. Réglage en hauteur Dźwignia regulacji wysokości koszenia Hoogte instelling Regolatore dell’altezza Articulación del manillar

G. Bouchon díessence Wiew paliwa Brandstof vullen Serbatoio della benzina Ajuste de altura

H. Jauge díhuile Miarka oleju Olie peilsto Asta di controllo dell’olio Recarga de combustible

I. Bougie Świeca zapłonowa Bougie Candela Medidor de aceite

J. Silencieux Tłumik wydechu Uitlaat Silenziatore Silenciador

K. Prime-starter Pomka ssania Primer-starter Iniettore Arranque Prime

A. Säkerhetsbygel

B. Framdrivningsreglage

C. Gasreglage

D. Startsnöre

E. Handtagsled

F. Höjdinställning

G. Bensinpåfyllning

H. Oljesticka

I. Tändstift

J. Ljuddämpare

K. Prime-start

S Tomgång

DK Tomgang

N Tomgang

FIN Tyhjäkäynti

GB Idle

D Leerlauf

F Ralenti

PL Niskie obroty

NL Stationair

I Giri in folie

E Marca en ralentí

S Full gas

DK Fuld gas

N Full gass

FIN Täysi kaasu

GB Full speed

D Vollgas

F Accélérateur

PL Wysokie obroty

NL Vol gas

I A tutta velocità

E Máxima aceleración

S Drivning urkopplad

DK Fremdrift kobled ud

N Fremdrift utkobled

FIN Veto poiskytkettynä

GB Transmission disengaged

D Antrieb ausgekuppelt

F Moteur débrayé

PL Nap´d wy àczony

NL Aandrijving uitgeschakeld

I Motore staccato

E Propulsón desconectada

S Drivning ikopplad

DK Fremdrift kobled in

N Fremdrift inkoblet

FIN Veto päällekytkettynä

GB Transmission engaged

D Antrieb eingekuppelt

F Moteur embrayé

PL Nap´d w àczony

NL Aandrijving ingeschakeld

I Motore collegeto

E Propulsión conectada



Comet

IComet



1471 1936

Anvisningar för KLIPPO GRÄSKLIPPARE

Modeller: Excellent S, Excellent S Selfstart, Excellent S SD, Comet, Pro 19 S och Pro 21 S.

Motorer: Briggs & Stratton; Quantum XLS 50, Intek Edge 60.

Gratulerar till er nya Klippo gräsklippare!

Innan maskinen tas i bruk rekommenderar vi er att läsa igenom bruksanvisningen noga för

att få ut det bästa av klipparen. Använd hörselskydd vid arbete med maskinen. LYCKA TILL!

1. Håll händer och fötter borta från den roterande kni-

ven. Finns utkastaröppning, stick aldrig in handen el-

ler foten i denna, utan att först förvissa Er om att kni-

ven står still och att tändkabeln är avlägsnad från tänd-

stiftet.

2. Rör ej kniven utan att dessförinnan ha avlägsnat tänd-

kabeln från tändstiftet.

En vridning av kniven kan föranleda att motorn startar.

3. Lämna ej maskinen utan att först ha stannat motorn.

4. Motorns varvtalsregulator får ej sättas ur funktion.

Det förinställda varvtalet får ej ändras.

Skydd och säkerhetsanordningar får ej tas bort eller

sättas ur funktion.

5. Fyll ej på bränsle när motorn är varm eller i närheten

av öppen eld. Rök ej under tankning eller i närheten av

tanken. VARNING! Bensin är mycket brandfarligt. För-

vara bränslet i därför avsedda kärl.

6. Tillåt aldrig barn, eller andra personer som ej kän-

ner till maskinen, att köra maskinen. Låt ej människor

Skruva bort oljestickan och fyll på ca 0,6 l motorolja visko-

sitet SAE 30 Klippo olja nr 72.01-1 eller enligt motorns

bruksanvisning. Fyll upp till fullmärket på oljestickan (fyll

inte över märket).

OBS! OLJAN ÄR AVTAPPAD UNDER TRANSPORTEN!

Vid första körning ändrar ljuddämparen färg och det kan

ryka en kort stund.

OLJEKONTROLL

Kontrollera oljenivån före start och efter var 5:e driftstimme.

Tag av och torka oljestickan och skruva den sedan helt på

röret. Tag av den igen och se till att oljan når upp till full-

märket (bild 3).

Dessa föreskrifter skall noga genomläsas av var och en som skall köra maskinen.

Bekanta Er med alla reglage före körning!

FÖRE FÖRSTA START AV MOTORN: fyll på olja (bild 8) och LÄS DEN BIFOGADE MOTORINSTRUKTIONSBOKEN!

och husdjur vistas i närheten under klippning. Ävenom

maskinen är väl skyddad kan den slunga ut hårda

föremål som kan orsaka skador.

7. Håll gräsmattan så ren som möjligt från stenar och

andra föremål som kan kastas ut från maskinen. Und-

vik att köra över grusgångar och dylikt med motorn

igång.

8. Tala om för varje person som skall köra maskinen vilka

risker som finns och hur olycksfall undvikes.

9. Maskinen får absolut inte användas till annat än gräs-

klippning.

10. Bär långbyxor och lämpliga skor vid klippning. Tänk

på att en gräsmatta kan vara hal!

11. Comet SE: Lämna ej maskinen med tändningsnyc-

kel i.

12. Rör aldrig något under kåpan, t.ex. avlägsna eller mon-

tera mulcherinsatsen, utan att först ha avlägsnat tänd-

kabeln från tändstiftet.

ÖVRE HANDTAGET

Monteras utan verktyg med en kraftig handtagsmutter vid

ledplattan.

HANDTAGSLÄGE

Vid behov kan handtaget vridas något i sidled med handtags-

leden t ex vid klippning intill häckar eller husväggar.

Handtaget kan ställas in i olika lägen för bästa körställning.

Handtaget ändras i höjdled vid fästena på chassiet genom

att vrida nylonrattarna (bild 1).

INSTÄLLNING AV KLIPPHÖJDEN (bild 2)

För spaken framåt för högre gräshöjd. Spakens lägen mot

svarar 3-6 cm gräshöjd. Alla hjulen ställs in samtidigt med

ett grepp. Utnyttja KLIPPO-maskinens effektiva höjd in-

ställning t ex vid kantklippning och finklippning. Klipp aldrig

onödigt kort. Tänk på att grässpridningen försvåras och

risken för ”skalpering” ökar.

Mulcherinsats Excellent- och Pro 19-modeller

Denna är vid leverans monterad på maskinen på Excel-

lent-modellerna och medföljer lös till Pro 19-modellerna.

Monteras resp. demonteras med två skruvar från kåpans

ovansida baktill (se bild 15). Tillse att tändkabeln avlägs-

nats från tändstiftet före ev. montering/demontering!

Utkastskydd Excellent S SD Se separat monteringsinstruktion!

INKÖRNING och FÖRSTA OLJEBYTET

Motorn är efterjusterad och behöver ingen direkt inkörning,

men kör med måttlig belastning de första timmarna.

Kom ihåg första oljebytet redan efter 5 driftstimmar (bild

9), därefter var 25:e drifttimme.

BENSIN

Använd endast ny blyfri 95 okt bensin eller s k miljöbensin.

Stanna motorn vid påfyllning. Fyll inte tanken så mycket

att bränslet rinner över. Lämna omkring 6 mm utrymme

för bränslets expansion. Låt inte maskinen stå med bensin

i över vintern. Detta kan förorsaka startproblem på våren.

Före start av motorn

Montering och inställning

Säkerhetsföreskrifter för motorgräsklippare med horisontellt roterande kniv

MODELLER UTAN ELSTART

1. Vid start av kall motor: ställ gasreglaget på fullgas (hare).

Tryck in Prime-gummiblåsan (bild 4) ordentligt 3 ggr.

Den är placerad framtill på motorn. Vid kall väderlek

kan proceduren behöva att upprepas, dock ej så mycket

att motorn blir sur. Om motorn blivit sur så försök starta

med gasreglaget i tomgångsläge (sköldpadda). Startar

motorn ändå inte, tag av tändstiftet och torka rent det

från bensin och ev. smuts. Vid start av varm motor be-

hövs vanligtvis ingen flödning med Prime-blåsan.

2. Säkerhetsbygeln (bild 5b) måste vara helt indragen vid

start och under körning.

3. Drag med ett kraftig drag i startsnöret.

Excellent Selfstart.

Följ separat startinstruktion.

COMET SE

Vid första start kan batteriet vara otillräckligt uppladdat. I

sådana fall starta med startsnöret på motorn, och ladda

sedan batteriet med den medföljande batteriladdaren. Se

”underhåll, laddning av batteriet”.

Start av motorn

Städa gräsmattan före klippning. Hårda föremål som lig-

ger i gräset är farliga att träffa med kniven och sliter onö-

digt på kniven. En motorgräsklippare får inte köras emot

fasta föremål, kontrollera och märk ut dolda rör m m. För

maskinen lugnt och metodiskt t ex ständigt runt, men all-

tid på sådant sätt att ni jämnar ut ev. ränder. Klipp gärna i

olika riktningar varje gång.

UNDERHÅLL

Tag av tändkabeln först, innan något underhållsarbete på-

börjas! Vid rensning av kåpan undertill, knivbyte, m.m. är

det lämpligast att ställa klipparen med tändstiftet uppåt.

Bränsletanken bör inte vara mer än halvt fylld, i annat fall

kan bränsle läcka genom tankventilationen. Säkra klippa-

ren i detta läge innan rensning eller knivbyte påbörjas. Förfar

man på detta sätt är man säker på att det inte sker något

bensin- eller oljespill, inte heller att olja kommer på tänd-

stift, i luftfiltret eller något annat ställe där oljan orsakar

driftsstörningar eller startproblem.

EXCELLENT SELFSTART

: Vid underhåll och service tag av

tändkabeln, genomför ett normalt startförfarande för att

utlösa fjäderstarten, samt avlägsna den orange låsnyckeln.

FRAMHJULSDRIVNINGENS FöRDELAR

Hela maskinen manövreras lättare, man kan vända, backa,

klippa tätt intill träd o dyl. Pressa bara ner handtaget och

låt drivhjulet snurra i luften. Man kan även klippa med

frånkopplad framdrivning.

KNIVSYSTEM

Bild 6: Knivtallrik med 4 st utbytbara undre skärtungor,

samt två stycken utbytbara ovanknivar, standard för Comet.

Mulcherkniv för Excellent, Pro 19 och Pro 21.

Underhåll

KLIPPRÅD

Experterna är överens om att det är bäst om man endast

klipper bort en tredjedel av gräsets längd per gång, då sti-

muleras tillväxten och hela gräsmattan blir tåligare och grö-

nare. Tillse att knivarna är i gott skick. Om knivarna är slöa

blir snittet ojämnt och gräset blir gult i snittytan. Klipp ofta.

En prydnadsmatta måste ofta klippas två gånger i veckan.

Klipp aldrig när gräset är vått av regn eller dagg, då försvå-

ras spridningen.

Knivbyte: Fast kniv/knivtallrik

En kraftig brickfjäder pressar knivtallriken/kniven mot en

friktionsbricka. Vid losstagning av knivbulten rekommen-

derar vi en 14 mm ring eller hylsnyckel. Knacka på nyck-

eln vid behov. Bulten är vanligt gängad (höger).

Vid montering spänn bulten hårt, knacka försiktigt på nyck-

eln med en hammare. Kniven fungerar också som sväng-

hjul. Om den slirar kan motorn gå ojämnt eller vara svår-

startad t ex baktända. OBS! För att undvika vibrationer,

montera kniven med märket på knivfästet mot sidan på

kniven. Se bild 7.

Knivbyte: skärtungor/ovankniv

Kör först slut på bensinen, tag av kabeln från tändstif-

tet och res maskinen med tändstiftet uppåt. Rensa

knivarnas ”nyckelhål” i tallriken, skrapa bort gräsrester.

Genom nyckelhålen ser man nu en spärrfjäder. Pressa upp

den något. Tryck eller knacka på kniven samtidigt som den

lossnar. Kontrollera att den nya knivens monteringstrissa

glider in i nyckelhålet och spärras av fjädern. Knacka om

det behövs. Centrifugalkraften håller kniven i rätt läge när

motorn går.

Byte av ovankniv:

Skruva av knivtallriken från axeln, lossa på muttern och ta

av kniv och distansbricka. OBS! Distansbrickans placering

över och under kniven. Vid montering av den nya kniven,

dra åt muttern. Återmontera knivtallriken.

EL-START (före 1:a start anslut batterikabeln se bild 13).

Följ startanvisningarna enligt punkt 1 och 2 ovan och vrid

sedan startnyckeln medurs (bild 12). Håll nyckeln i detta

läge tills motorn startat. Släpp nyckeln när motorn startat.

STOPP

Maskinen stoppas genom att släppa säkerhetsbygeln (bild

5b), motorn stannar och drivningen kopplas ur, eller genom

att föra drivningsreglaget (Comet) (bild 5) till stopp (bakåt-

uppåt). Motorn är då fortfarande igång men drivningen är

urkopplad. Vid inkoppling av drivningen förs drivningsreglaget

framåt-neråt.

Pro 19 S och Pro 21 S stoppas genom att släppa säker-

hetsbygeln (bild 5b). Vill man endast stoppa drivningen

släpper man säkerhetsbygeln endast en liten bit. Vid in-

koppling av drivningen föres drivningsreglaget framåt (bild

5c).

Allmänt

VIBRATIONER

Kör aldrig med onormalt vibrerande maskin. Om en kniv

skadas på knivtallriken, byt då även den motsatta. Om en

kniv skadas och reserv saknas, ta då även bort den mot-

satta kniven. Kombikniv: Om kniven skadas, byt kniv!

LUFTRENARSERVICE

(bild 8 och 9) Quantum- och Intek-motorer.

Rengör elementet var tredje månad eller var 25:e arbets-

timme, vilket som kommer först. OBS! Rengör elementet

oftare under dammiga förhållanden.

1. Lossa skruven och fäll undan locket så som bilden vi-

sar.

2. Tag försiktigt bort elementet.

3. Rengör elementet genom att knacka det försiktigt mot

en plan yta. Om det är mycket smutsigt måste det by-

tas ut. OLJA ALDRIG ELEMENTET, ANVÄND ALDRIG

TRYCKLUFT FÖR RENGÖRING ELLER TORKNING AV

ELEMENTET.

4. Sätt tillbaka elementet, stäng locket och drag åt skru-

ven ordentligt.

OLJEBYTE

Skruva av oljestickan, sätt ett kärl som rymmer min. 1 l vid

vänster sida av klipparen och tippa klipparen försiktigt åt

vänster så att oljan rinner ner i kärlet när klipparen ligger

på sidan. Detta utföres lämpligen efter avslutad klippning,

så att oljan är varm och lättflytande. När oljan runnit fär-

digt, res försiktigt upp den, fyll på ny olja (0,6 l SAE 30)

och skruva på oljestickan igen. Spilloljan hälles försiktigt

över i ett förslutbart kärl (t.ex. förpackningen för den nya

oljan när denna hällts i motorn) och lämnas för återvinning

vid närmaste miljöstation.

BYTE OCH JUSTERING AV KILREM

(bild 14) Excellent, Comet, Pro 19 och Pro 21.

1. Tag av locken från växellådan (4 st skruvar). Rengör

från eventuellt smuts i växelhuset.

2. Tag bort navkapseln på framhjulet vid växellådan, bänd

försiktigt med en skruvmejsel. Skruva bort låsskruven,

tag av hjulet.

3. Lyft av remmen från remskivan 1936. Innan den nya

remmen läggs på kontrollera att den inre remmen läggs

på kontrollera att den inre skivan löper lätt på axeln,

om inte, spraya lite rostlösningsolja mellan och bakom

skivorna och sätt lite fett på axeln. Lägg på den nya

remmen och se till att den kommer rätt vid kullagret

före remjustering, 1471.

4. Justering: Remmen kan eventuellt justeras genom att

flytta kullagret 1471 uppåt eller nedåt. När maskinen

har använts några timmar har kilremmen sträckts, där

för behöver kilremmen justeras på nytt.

5. Skruva fast locken på växellådan och provkör maski-

nen.

BATTERIET (Comet SE) är ett helkapslat 12-volt blybatteri

som normalt ej fordrar underhåll och som laddas under

körning.

Om upprepade startförsök görs utan att motorn startar kan

batteriet urladdas och man får starta manuellt med start-

snöret. Ett helt urladdat batteri kan återladdas med den

batteriladdare som medföljer maskinen.

OBS! Batteriet kan behöva laddas någon gång under klipp-

säsongen och absolut före vinterförvaringen.

LADDNING AV BATTERIET (Comet SE):

1. Tag isär kontakten på kabeln vid batteriet (bild 13).

2. Koppla batterikabeln till laddaren som anslutes till ett

vägguttag 220 V 50 Hz.

3. Efter laddning, som vid helt urladdat batteri kan ta upp

till 24 timmar, koppla bort laddaren och anslut batte

riet till motorkabeln igen.

OBS! Ladda inte vid temperaturer under + 5 C.

OBS! Ett förbrukat blybatteri får ej kastas med hushålls-

sopor, skall lämnas till er närmaste serviceverkstad eller

miljöstation.

FELSÖKNING

Om motorn inte startar kontrollera då följande:

1. Finns färsk bensin i tanken.

2. Kontrollera att motorbromswiren är rätt justerad.

3. Kontrollera så att inte tändstiftet är igensotat och att

elektrodavståndet är rätt, skall vara 0,7 - 0,8 mm. Om

motorn inte startar efter dessa åtgärder, kontakta när-

maste serviceverkstad.

4. Blir klippresultatet dåligt och grässtråna fransiga i snitt-

ytan? Byt kniv!

RENGÖRING

Placera maskinen med tändstiftet uppåt. Kör först slut på

bensinen annars läcker den ut genom luftningshålet i tank-

locket. Tänk på miljön och brandfaran!

OBS! Spola aldrig maskinen med högtryck.

VINTERFÖRVARING

Kör slut på bensinen och byt olja. Häll sedan en sked olja

i tändstiftshålet och drag runt motorn så oljan fördelas.

Rengör luftfiltret och växelhuset, förvara maskinen torrt

inomhus. Ladda upp batteriet med uppladdningsaggregatet.

GARANTI

Garanti gäller enligt garantibestämmelserna på sid. 43.

TILLÄGG TILL INSTRUKTIONSBOK KLIPPO Pro 19 S och

Pro 21 S

Denna maskin är avsedd för yrkesmässigt bruk och följakt-

ligen byggd för att användas hela säsongen, varje dag år

efter år. Jämfört med enklare Klippo-modeller har den där-

för vissa skillnader; Kraftigare motor, avvibrerat handtag,

utsatta delar galvaniserade, kraftigare hjullager, kraftigare

kniv, kraftigare reglage, sidoskydd samt vissa komponen-

ter förstärkta och i kraftigare material.

ÅTERVINNING

Denna gräsklippare har förutsättningar att hålla i många

år. Detta gör att den belastar vår miljö mindre. Var noga

med att sköta service och underhåll så minimeras de skad-

liga utsläppen från motorn och den håller längre. Byt där-

för regelbundet olja, luftfilter och tändstift enligt de före-

skrivna serviceintervallen.

När maskinen är utsliten skall den lämnas till återförsälja-

ren (som lämnar den till återvinning) eller direkt till Klippo

AB. Vi monterar då sönder maskinen och delar upp den i

olika material som vi sedan lämnar för återvinning. Det

mesta i denna gräsklippare går nämligen att återvinna. Den

är dessutom till stor del byggd av återvunnet material.

MATERIALSPECIFIKATION

Kåpa SS 4261; 5,3 kg

Fram- och bakaxel SS 1914; 0,8 kg

Hjärta, länk, fästvinkel SS 1312; 1,4 kg

Fälg, vinkel, DC01; 0,6 kg

Inst.handtag, tryckfjäder, 667 Fjäderstål; 0,1 kg

Under- o ovanhandtag, höjdinställningsstag,

SS 2394; 3,6 kg

Framaxelhållare PA;

Däck, naturgummiblandning; 0,7 kg

Handtagsbeklädnad, PP; 0,2 kg

Gas- och drivningsreglage, PP

Knivfäste, SS 7030-11

TEKNISK SPECIFIKATION KLIPPO Pro 21 S

Klippbredd: 53 cm

Klipphöjd: 3 - 6 cm

Motor: Briggs & Stratton Intek Edge 60

Cylindervolym: 190 cc

Effekt: 4,4 kW vid 3000 varv/minut

Specifik bränsleförbrukning: 347-479 g/kWh vid 50%

belastning (låg till medelhög förbrukning enl. Nordisk

miljömärknings kriteriedokument för gräsklippare, version

2.0).

Kniv: Kombikniv

Klippsystem: Mulcher

Höjdreglering: Central, 6 lägen

Hjul: Stålhjul med dubbla kullager och

naturgummidäck (vä framhjul av aluminium)

Vikt: 36 kg

Omgivningsbuller enl. ISO 11094: 91,7 dB(A)

Buller vid operatörens öra enl. EN836; 81,6 dB(A)

Undertecknad, Roger Klotz, c/o Klippo AB, Knivgatan 3-7, SE-21228 Malmö, Sverige, intygar att följande gräsklippare

uppfyller väsentliga säkerhets- och sundhetskrav i EU:s Maskindirektiv 98/37/EEC med underliggande standard EN836

och uppfyller kraven i EU:s Direktiv avseende buller 2000/14/EG samt EU:s direktiv avseende elektromagnetisk kom-

pabilitet 89/336.

Provade i enlighet med EN836 och ISO 11094.

Bedömningen av överensstämmelsen av Direktivet 2000/14/EG har gjorts enligt annex VI i nämnda direktiv.

Typ: Rotorgräsklippare med förbränningsmotor.

Tillverkare: Klippo AB.

Fabrikat: Klippo.

Tekniskt ansvarig: Sven Norén

Provade hos: Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige. Notified body nr 0404

Utfärdat i Malmö 2004-09-22

..........................................................

Roger Klotz, Verkställande Direktör, Klippo AB

Bränslesystemet har ett skydd mot avdunstningsförluster genom att i bränsletankens lock finns en klockformad skärm

och ett gummimembran. Avluftning sker via gängspiralen. Det är därför viktigt att om bränslelocket går sönder ersätts det

med ett original reservdelslock för denna motor.

Klippo AB förbehåller sig rätten till tekniska förändringar utan föregående meddelande.

Malmö september 2004

KLIPPO AB

Vibrationsnivå: Se tekniska specifikationer, sid. 44!

Försäkran om överensstämmelse:

Modell Serienr Motor Motor- Uppmätt Garanterad Operatörs- Knivtyp Klippbredd

-volym/-effekt ljudeffekt- ljudeffekt- buller, cm

cc/hk nivå, dB(A) nivå, dB(A) dB(A)

Excellent S K05630 B&S Quantum 50 190/5,0 92 96 81 Mulcherkniv 48

Exc S Selfstart K05640 B&S Quantum 50TM

190/5,0 92 96 81 Mulcherkniv 48

Exc S SD K05660 B&S Quantum 50 190/5,0 95 96 85 Mulcherkniv 48

Pro 19 S K06720 B&S Intek Edge 60 190/6,0 91 96 79 Mulcherkniv 48

Pro 19 S K06750 B&S Intek 55 170/5,5 92 96 79 Mulcherkniv 48

Comet S K03000 B&S Quantum 50 190/5,0 92 100 82 Knivtallrik 53

Comet SE K03100 B&S Quantum 50ES 190/5,0 93 100 82 Knivtallrik 53

Pro 21 S K08110 B&S Intek 60 190/6,0 92 100 82 Mulcherkniv 53

Pro 21 S K08120 B&S Intek 55 170/5,5 92 100 82 Mulcherkniv 53

Brugsanvisning for

KLIPPO PLÆNEKLIPPERE

Modeler: Excellent S, Excellent S Selfstart, Excellent S SD, Comet, Pro 19 S og Pro 21 S.

Motorer: Briggs & Stratton; Quantum XLS 50, Intek Edge 60.

Till lykke med Deres nye klippo plæneklipper!

Inden maskinen tages i brug, anbefaler vi at studere brugsanvisningen nøje for at få det bedste ud af klipperen.

Brug høreværn når der arbejdes med maskinen! HELD OG LYKKE.

1. Hold hænder og fødder borte fra den roterende kniv.

Hvis der findes en udkasteråbning, så stik aldrig hån-

den derind.

2. Rør aldrig kniven uden at have taget tændrørskablet

af, i det en drejning på kniven kan få motoren til at

starte.

3. Efterlad aldrig maskinen uden først at stadse motoren.

4. Det forudinstillede omdrejningstal må ikke endres.

5. Fyld ikke på brændstof på, når motoren er varm, eller i

nærheden af åben ild. Ryg ikke under tankning eller i

nærheden af tanken.

ADVARSEL! Benzin er meget brandfarligt. Opbevar ben-

zinen i en beholder, som er beregnet hertil. Skru ikke tank-

dækslet af og tanke ikke mens motoren er igang.

6. Tillad aldrig børn eller andre personer, som ikke kender

maskinen, at køre maskinen. Lad ikke mennesker eller

husdyr befinde sig i nærheden under klipning. Selv

ØVERSTE HÅNDTAG

Monteres uden værktøj ved hjælp af en kraftig håndmøtrik

på underhåndtaget.

HÅNDTAGETS STILLING

Efter behov kan håndtaget justeres i ledder, f eks. ved

klipning ind mod hække og husmure. Håndtaget kan juste-

res i forskellige stillinger til den bedste körstilling. Håndta-

get kan ændres i højden ved at flytte de møtrikker, som

holder underhåndtaget fast til vinklerne på chassiet (fig. 1).

INDSTILLING AF KLIPPEHØJDEN (fig. 2)

Før højdereguleringen fremad for højere græshøjde. Højde-

reguleringen stilling modsvarer 3-6 cm græshøjde.

Alle hjul indstilles samtidigt med eet greb. Udnyt KLIPPO-

maskinens effektive højderegulering, f.eks. ved kantklipning

og finklipning. Klip aldrig unødigt kort - tænk på, at

græsspredningen vanskeliggøres og risikoen for pletter i

græsplænen øges.

Mulcherenhed Excellent- og Pro 19-modeller.

Denna er ved leveringen monteret på maskinen på Excel-

lent-modellerne og medfølger løs til Pro 19-modellerne.

Monteres eller demonteres med to skruer fra skjoldets over-

side bagtil (se billede 15). Sørg for, at tændkablet er blevet

fjernet fra tændrøret før evt. montering/demontering!

Udkasterskærm Excellent S SD Se separat monteringsvej-

ledning!

Skru oliepinden af og påfyld ca. 0,6 l motorolie viskositet

SAE 30, Klippo olie nr 72.01-1 eller ifølge motorens

brugsanvisning. Påfyld til mærket på oliepinden (fyld ikke

over mærket).

OBS ! OLIEN ER AFTAPPET UNDER TRANSPORT !

Ved den første kørsel ændrer lyddæmperen farve og kan

ryge et kort stykke tid.

OLIEKONTROL

Kontroller olieniveauet før start og efter hver 5. arbejdstime.

Tag oliemåleren af og tør den af, hvorefter den skures heltpå

røret. Tag den af igen og sørg for, at olien nør helt op til

fyldemærket (fig. 3).

FØR FØRSTE START AF MOTOREN: Påfyld olie (fig. 8) Læs den medfølgende motorinstruktionsvejledning.

Disse foreskrifter skal nøje gennemlæses af alle, som skal køre maskinen.

Vær fortrolig med alle reguleringer før start!

Montering og indstilling

om maskinen er godt beskyttet, kan den slynge hårde

genstande ud, som kan forårsage skader.

7.Hold græsplænen så ren som mugligt for sten og andre

genstande, som kan kastes ud fra maskinen.

Undgå at køre over grusgange o.l. med motoren igang.

8.Fortæl alle, som vil køre maskinen, om eventuelle risici

og hvordan ulykker undgås.

9.Maskinen må absolut ikke anvendes til andet end

plæneklipning.

10.Bær lange bukser og solide sko under klipning. Tænk

på, at en græsplæne kan være glat.

11.Comet:SE: Efterlad ikke maskinen med tændings-

nøglen isat.

12.Rør aldrig noget under skjoldet. F.eks. må man ikke

fjerne eller montere mulcherenheden, uden først at have

fjernet tændkablet fra tændrøret.

INKØRNING, FØRSTE OLIESKIFT

Motoren er efterjusteret og behøver ingen direkte inkøring,

men kør med moderat belastning de første timer. Husk det

første olieskift allerede efter 5 arbejdstimer (fig. 9) og

derefter hver 25. arbejdstime.

BENZIN

Anvend kun ny blyfri benzin 95 okton eller såkaldt miljø-

benzin. Fyld ikke tanken så meget op, at benzinen løber

over. Levn ca. 6 mm til brændstofudvidelse. Lad ikke

maskinen overvintre med bensin i tanken. Dete kan

forårsage startproblemer i foråret.

Før start af motoren

Sikkerhedsforskrifter for motorplæneklippere med horisontalt roterende kniv

Start av motoren

MODELLER UTAN ELSTART

1. Ved start af kold motor: stil gasreguleringshåndtaget

på fuld gas (symbol: Hare). Tryk Prime-gummihætten

(billedet 4) i bund 3 gange. Den er placeret foran på

motoren. I kold vejr kan det være nødvendigt at gentage

proceduren, undgå at drukne motorer i benzin. Hvis

motorer alligevel forsluger sig, forsøg då at starte med

gashåndtaget i tomgangsleje (symbol: skildpadde). Star-

ter motoren stadigvæk ikke, tag tændrøret ud og tør det

rent for benzin og evt. smuds. Ved start af varm motor

er det sædvanligtvis ikke nød-vendigt at aktivere prime-

hætten.

2. Sikkerhedsbøjlen (billedet 5b) skal være trykket helt

ind til håndtaget, ved start og kørsel.

3. Start ved æt kraftigt træk i snoren.

Excellent Selfstart:

Følg den separate startvejledning.

COMET SE

Ved førsta start kan batteriet være utilstrækkeligt opladet.

I et sådant tilfælde start med startsnoren på motoren og

lad batteriet med den medfølgende batterilader. Se ladning

af batteriet.

EL-START

Følg brugsanvisningen i ovenstående punkter 1 og 2, drej

startnøglen med uret (billedet 12). Hold nøglen i denna

position, indtil motorer er startet.

STOP

Maskinen stoppes ved at slippe sikkerhedsbøjlen (billedet

5b), motorer standser, og frem-driften kobles ud, eller ved

ar føre koblingshåndtaget, (Comet) (fig. 5c) til stop

(tilbageopad). Motoren er da stadigvæk igang, men frem-

driften er koblet ud. Ved inkobling af fremdriften føres

koblingshåndtaget (fremadnedad).

Excellent, Pro 19 og Pro 21 stopper når sikkerhedsbøjlen

slippes (billede 5b). Vill man kun stoppe fremtrækket skal

man kun slippe sikkerhedsbøjlen lidt. Ved indkoblingen af

fremtrækket skubbes håndtaget i reguleringsboksen fremad

(billede 5c).

”Rens” græsplænen før klipning. Hårde genstande, som

ligger i græsset, er farlige for kniven at støde imod og slider

unødigt på kniven. En motorplæneklipper må ikke køres

imod hårde genstande - ”rens” plænen og kontroller og

afmærk evt. skjulte rødder m.m. Kør maskinen jævnt og

metodisk, f.eks. rundt på plænen, men altid sådan, at

eventuelle hjulspor hele tiden udjævnes. Klip gerne i

forskellig retning hver gang.

KLIPPERÅD

Eksperterne er enige om, at det er bedst, at man kun klip-

per en trediedel af græssets lænde bort på een gang, i det

væksten da stimuleres, og hele græsplænen bliver mere

slidstærk og grønnere. Sørg for, at knivene er i god stand.

Hvis knivene er sløve, bliver snittet ujævnt, oggræsset bliver

gult på overfladen. Klip ofte. En pryd plæne skal ofte klip-

pes to gange om ugen. Klip aldrig, når græsset er vådt af

regn eller dug, idet spredningen vanskliggøres.

FORDELENE VED TRÆK PÅ FORHJULENE

Hele maskinen manøvreres lettere, man kan vende, bakke,

klippe tæt indtil mure osv. Pres bare håndtaget ned og lad

drivhjulene snurre i luften. Man kan klippe med frakoblet

fremdrift.

VEDLIGEHOLDELSE

Tag tændrørskabeletaf først, inden vedligeholdelses-arbejde

påbegyndes! Ved rensning af skjoldet nedenunder, kniv-

skift, m.m. er det lettest at stille klipperen på bagenden.

Brændstoftanken bør ikke være mere end halvt fyldt, ellers

kan brændstoftanken lække gennem tankventilationen.

Sikre klipperen i dette leje inden rensning eller knivskifte

påbegyndes. Gør man det på denne måde er man sikker på

at der ikke sker bensin- eller oliespild, og at olie kommer

på tændrøret, i luftfilteret eller noget andet sted hvor olien

forårsager driftforstyrelser eller startproblemer.

Excellent Selfstart:

Ved vedligeholdelse og servicering skal

tændrørshatten afmonteres og lav en normal start, så start-

fjederen udløses. Tag dereter den orange startlås af.

VEDLIGEHOLDELSEFORSKRIFTER

Maskinen bør indleveres til eftersyn hos et autoriseret

værksted efter hver sæson. Maskiner med katalysator skal

inlevereres til eftersyn hos et autoriseret værksted hver tre-

die år eller for hver 100 driftstimer, alt efter hvad der kom-

mer først. Hold maskinen ren på underneden og ovenpå.

Ved arbejde under maskinen placer maskinen med tænd-

røret opad. Børst straks græsset af, indenn det tørrer.

Efterspænd alle bolte og skruer. Smør fjedre og aksler ef-

ter hvar sæson. Tør gerne blanke dele af med en klud med

rustbeskyttelseolie. Ved erhvervs-mæssig anvendelse

anbefales rutinemæssigt eftersyn efter hver 50 driftstimer.

Anvend kun KLIPPO orginale reservedele og tilbehør. (Krav

for CE mærkning).

Vedligeholdelse

Generelt

KNIVSYSTEM

Fig. 6: Knivtallerken med 4 udskiftelige underknive sant 2

udskiftelige overknive. Mulcherkniv til Excellent, Pro 19

og Pro 21.

Udskiftning af knive: Fast kniv/knivtallerken

En kraftig skivefjeder presser knivtallerken/kniven mod en

friktionsskive. For afmontering af knivbolte anbefaler vi en

14 mm ring eller gaffelnøgle. Slå på nøglen, om nødvendigt.

Bolten er normaldrejet (Højre). Ved montering spændes

bolten hårdt, slå forsigtigt på nøglen med en hammer.

Kniven fungerer også som svinghjul. Hvis den slingrer, kan

motorer gå ujævnt eller være vankelig at starte, f.eks.

eftertænding. OBS! For at undgå vibrationer, monter kni-

ven med mærket på knivholderen mod siden af kniven. Se

fig. 7.

Udskiftning af knive: Under/overkniv

(fig. 6)

Kør først maskinen tom for benzin, tag kablet af tændrøret

og vend maskinen fremad med tændrøret opad. Rens kni-

venes ”nøglehul” i tallerkenen, skrab græsrester væk.

Gennem nöglehullet ser man nu en spærrefjeder. Pres den

opad. tryk eller bank på kniven samtidigt, så den løsnes.

Kontroller, at den nye knivs monteringsrulle glider ind i

nøglehullet og spærres af fjederen. Bank, hvis det er

nødvendigt. Centrifugalkraften holder kniven på plads, når

motoren er i gang.

Udskiftning af overkniv:

Skru knivtallerken fra akseln, løsn møtrikkerne og tag kni-

ven og afstandsskiven af. OBS ! Afstandsskivens placering

over og under kniven. Ved montering af nye knive, spænd

møtrikkerne. Monter knivtallerkenen igen.

VIBRATIONER

Kør aldrig med unormalt vibrerende maskine. Såfremt kni-

ven beskadiges på knivtallerkenen, udskift da også den

modsatte. Hvis en knivbeskadiges, og man ingen ekstra

har, fjern da også den modsatte kniv.

Kombikniv: Hvis kniven be-skadiges, udskift kniven.

LUFTFILTERSERVICE

(fig. 8 og 9) Quantum- og Intek-motorer

Rens filteret hver tredie måned eller hver 25. arbejdstime,

hvad der måtte komme først. OBS ! Rens filteret oftere

under forhold med meget støv.

1. Løs skruen og fjern dækslet som vist på billedet.

2. Tag forsigtigt filteret af.

3. Rens filteret ved at banke det forsigtigt mod en plan

overflade. Hvis det er meget snavset, bør det udskiftes.

KOM ALDRIG OLIE PÅ FILTERET, ANVEND ALDRIG

TRYKLUFT TIL RENSNING ELLER TØRRING AF FILTERET.

4. Påmonter filteret, sæt dækslet på og spænd skruen

grundligt.

OLIESKIFT

Skru olieproppen af, sæt et kar som rummer min. 1 l på

venstre side af klipperen og tip klipperen forsigtigt mod

venstre så olien løber ned i karret når klipperen ligger på

siden. Dette udføres bedst efter afsluttet klipning, så at

olien er varm og letflydende. Når olien er færdig med at

løbe, rejs forsigtigt klipperen op, fyld ny olie på (0,6 l SAE

30) og skru olieproppen på igen. Spildolien holdes forsigtigt

over i et tætsluttende beholder (f.eks. dunken fra den nye

olie når denne er påfyldt motoren) og afleveres derefter til

nærmeste genbrugsstation.

UDSKIFTNING OG JUSTERING AF KILEREM

(fig. 14) Excellent, Comet, Pro 19 og Pro 21.

1. Tag dækslet af gearkassen (4 skruer). Rens for eventuelt

snavs i gearkassen.

2. Fjern navkapslen på forhjulet ved gearkassen, løsn den

forsigtigt med en skruetrækker. Skru låseskruen af, tag

hjulet af.

3. Løft remmen af remskiven 1936. Inden den nye rem

anbringes, kontroller så, at den inderste skive løber let

på akslen, sprøjt lidt rustopløsende olie mellem og bag-

ved skiverne og anbring lidt fedt på akslen. Anbring

den nye rem og sørg for, at den kommer tæt på kuglelejet

for remjustering, 1471.

4. Justering: Remmen kan eventuelt justeres ved at flytte

kuglelejet 1471 opad eller nedad. Når maskinen har

været benyttet i nogle timer har kileremmen strakt sig.

Derfor skal kileremmen justeres igen.

5. Skru dækslet fast på gearkassen og prøvekør maskinen.

BATTERIET (Elstartmaskiner) er et helkapslat 12-volts

blybatteri, som almindeligvis ikke kræver service, og som

oplades under kørslen. Hvis der foretages gentagne start-

forsøg, udan at motoren starter, kan batteriet aflades, og

man må starte manuelt med startsnoren. Et helt afladet

batteri kan genoplades med den batterilader, som følger

med maskinen. OBS ! Det kan være nødvenigt at oplade

batteriet en enkelt gang eller to i klippsæsongen og absolut

før vinteropbevaring.

OPLADNING AV BATTERIET (Comet SE)

1. Tag kontakten af kablet ved batteriet (fig. 13).

2. Kobl batterikablet til ladaren, som sluttes til et stik

i væggen, 220 V, 50 Hz.

3. Efter opladning, som ved et helt afladet batteri kan vare

op til 24 timer, kobl ladaren fra og tilslut batteriet til

motorkablet igen.

OBS ! Oplad ikke ved temperaturer under + 5 C.

OBS ! Et brugt blybatteri må ikke smides ud sammen med

husholdningsaffald, men skal aflevereres til det nærmaste

serviceværksted eller benzinstation.

FEJLSØGNING

Hvis motoren ikke starter, kontroller da følgende:

1. Findes der fersk benzin i tanken.

2. Kontroller, at bremskablet er justeret korrekt.

3. Kontroller, at tændrøret ikke er gennemsodet, og at

elektrodeafstanden er korrekt, den skal være 0,7 - 0,8

mm. Hvis motorer ikke starter efter disse foranstalt-

ninger, kontakt da det nærmeste serviceværksted.

4. Bliver klipperesultatet dårligt og græsstråene frynsede i

snitfladen? Skift kniv!

RENGØRING

Anbring maskinen med tændrøretopad. Når maskinen

lægges på siden, skal lyddæmperen alltid rettes opad, ellers

kan motorolie sive ud i lyddæmperen og forårsage kraftig

røg. Kør først motoren tom for benzin, ellers lækker den ud

gennem udluftningshullet i tankdækslet. Tænk på miljøet

og brandfaren !

OBS ! Spul aldrig maskinen med højtryksrenser.

VINTEROPBEVARING

Kør motoren tom for benzin og skift olie. Hæld derefter en

skefuld olie i tændrørshullet og træk motoren rundt, så

olien fordeles. Rens luftfiltret og gearkassen, opbevar ma-

skinen tørt indendørs, oplad batteriet med ladeaggregatet.

GARANTI

Garanti i henhold til garantibestemmelser sid. 43.

Der gives garanti på motoren af de respektive motor-

fabrikanter gennem et net af autoriserede værksteder i

henhold til vedlagte liste. Henvend Dem i første omgang

til disse værksteder.

TILLÆG TIL INSTRUKTIONSBOGEN KLIPPO Pro 19 og Pro 21

Denne maskine er produceret til professionelt brug og er

derfor bygget til at blive anvendt hele sæsonen, hver dag,

år efter år. Sammenlignet med enklere Klippo-modeller har

den derfor visse forskelle: Kraftigere motor, afvibreret

håndtag, udsatte dele galvaniserede, kraftigere hjullejer,

kraftigere kniv, kraftigere reguleringer, sidebeskyttelse samt

visse komponenter forstærkede og i kraftigere materiale.

GENBRUG

Denne plæneklipper har forudsættningerne til at holde i

mange år. Detta gør at den belaster vores miljø mindre.

Vær nøje med at overholde service og vedligeholdelse, så

minimeres de skadelige udstødningsgasser fra motoren og

den holder længere. Skift derfor regelmæssigt olie, luftfil-

ter og tændrør ifølge de foreskrevne serviceintervaller.

Når maskinen er udslidt skal den afleveres til forhandleren

(som afleverer den till genbrug) eller direkte til Klippo AB.

Vi afmonterer da maskinen og deler den op i forskelligt

materiale som vi siden afleverer til genbrug. Det meste på

denne plæneklipper kan nämlig genbruges. Den er desuden

i en stor del bygget af genbrugsmateriale.

MATERIALSPECIFIKATION

Skjold SS 4261; 5,3 kg

for- og bagaksel SS 1914; 0,8 kg

link, fæstningsvinkel, SS 1312; 1,4 kg

fælg, vinkel, DC01; 0,6 kg

inst.håndtag, trykfjeder, 667 Fjederstål: 0,1 kg

under- og overhåndtag, højdeindstillingshåndtag,

SS 2394; 3,6 kg

forakselhåldere PA;

dæk, naturgummiblanding; 0,7 kg

håndtagsbeklædning, PP: 0,2 kg

gas- og tækregulering, PP

knivfæste, SS 7030-11

TEKNISK SPECIFIKATION

KLIPPO Pro 21

Klippebredd: 53 cm

Klippehøjde: 3 - 6 cm

Motor: Briggs & Stratton Intek Edge 60

Cylindervolumen: 190 cc

Effekt: 4,4 kW ved 3000 omdr./minut

Specifik brændstofforbrug: 347-479 g/kWh ved 50% be-

lastning (lav til middelhøj forbrug iflg. Nordisk miljømærk-

nings kriteriedokument for plæneklippere, version 2.0).

Kniv: Kombikniv

Klippesystem: Mulcher

Höjderegulering: Central, 6 højder

Hjul: Stålhjul med dobbelte kuglelejer og

naturgummidæk

(v. forhjul af aluminium)

Vægt: 36 kg

Lydniveau i omgivelsene iflg. ISO 11094: 91,7 dB(A)

Lydniveau ved brugerens øre iflg. EN836: 81,6 dB(A)

Brændstofsystemet har en beskyttelse mod fordampninger ved i brændstoftankens låg findes en klokformet skærm og en

gummimembran. Udluftning sker via spiralen. Det er derfor viktigt, at hivs brrændstoftlåget går i stykker, skal det

erstattes med et originalet reservedelslåg til denne motor.

Klippo AB forbeholder sig ret til tekniske ændringer uden forudgående meddelelse.

Malmö september 2004

KLIPPO AB

Undertegnede, Roger Klotz, c/o Klippo AB, Knivgatan 3 -7, SE-212 28 Malmø, Sverige, bekræfter, at følgende

plæneklippere opfylder nødvendige sikkerheds- og sundhedskrav i EU:s maskindirektiv 98/37/EEC og EN 836, samt i

henhold til regulativ 2000/14/EG (lydniveau) samt EUs direktiv vedrørende elektromagnetisk kompabilitet 89/336.

Afprøvet i overensstemmelse med EN839 og ISO 11094.

Bedømmelsen er i overensstemmelse med Direktiv 2000/14/EG i følge Annex VI i benævnte direktiv.

Type Rotorgræsslåmaskine med forbrændingsmotor.

Producent: Klippo AB.

Fabrikat: Klippo

Teknikansvarlig: Sven Norén

Prøvet hos: Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige Notified body nr 0404

Udfærdiget i Malmø 2004-09-22

.........................................................................

Roger Klotz, Direktør, Klippo AB

Vibrationsniveau: Se tekniske specifikationer, sid. 44!

Garanti om overensstemmelse

Modell Serienr Motor Motor- Oppmålt Garanterad Operatörs- Skærets Skærebredde

-volumen/ lydeffekt- ljudeffekt- buller, art cm

-effekt niveau, niveau,

dB(A)cc/hk dB(A) dB(A)

Excellent S K05630 B&S Quantum 50 190/5,0 92 96 81 Mulcherkniv 48

Exc S Selfstart K05640 B&S Quantum 50TM

190/5,0 92 96 81 Mulcherkniv 48

Exc S SD K05660 B&S Quantum 50 190/5,0 95 96 85 Mulcherkniv 48

Pro 19 S K06720 B&S Intek Edge 60 190/6,0 91 96 79 Mulcherkniv 48

Pro 19 S K06750 B&S Intek 55 170/5,5 92 96 79 Mulcherkniv 48

Comet S K03000 B&S Quantum 50 190/5,0 92 100 82 Knivtallrik 53

Comet SE K03100 B&S Quantum 50ES 190/5,0 93 100 82 Knivtallrik 53

Pro 21 S K08110 B&S Intek 60 190/6,0 92 100 82 Mulcherkniv 53

Pro 21 S K08120 B&S Intek 55 170/5,5 92 100 82 Mulcherkniv 53

Bruksanvisninger for

KLIPPO GRESSKLIPPERE

Modeller: Excellent S, Excellent S Selfstart, Excellent S SD, Comet, Pro 19 S og Pro 21 S

Motorer: Briggs & Stratton: Quantum XLS 50, Intek Edge 60.

Gratulerer med Deres nye Klippo gressklipper!

Innen maskinen tas i bruk anbefaler vi Dem å lese bruksanvisningen nye for å få størst mulig utbytte av klipperen.

Bruk hørselvern under arbeide med maskinen! LYKKE TILL!

Disse forskrifter skal leses nøye av alle som skal kjøre maskinen. Bli kjent med alle kontrollspaker før kjøring!

ØVRE STYRE

Monteres uten verktøy med en kraftig håndtagsmutter til

ledplatten

REGULERING AV STYRET

Ved behov kan styret vris noe sideveis med den øvre delen

f. eks. ved klipning inntil hekker eller husvegger. Styret

kan reguleres for beste kjørestillning. Styrets vinkel for-

andres i høyden ved festene på klippepannen ved å vri

nylonbrikkenne (bilde 1).

NSTILLING AV KLIPPEHØYDEN (bilde 2)

Spaken føres fremover for høyere gresslengde. Spakens stil-

inger tilsvarer 3-6 cm gresslengde. Alle hjulene innstillesI

samtidig med ett grep. Utnytt KLIPPO-maskinenens effek-

tive høyjdeinnstilling f.eks. ved kantklipping og finklipping.l

Klipp aldri unødvendig kort. Tenk på at gresspredningen

vanskeligjøres og risikoen for skalpering av plenen øker.

Mulcherinnsats Excellent- och Pro 19-modeller

Ved levering er denne montert på maskinen på Excellent-

modellene, og medfølger separat til Pro 19-modellene.

Monteres og demonteres med to skruer fra klipperpannens

overside bak (se bilde 15). Sørg for at tennpluggledningen

fjernes fra tennpluggen før ev. montering/demontering!

Udkastbeskyttelse Excellent S SD Se separat monteringsan-

visning!

Skru ut oljepeilestaven og fyll på ca. 0,6 liter motorolje

SAE 30, Klippo olje nr: 7201 eller ifølge motorns bruks-

anvisning. Fyll opp til fullmerket på oljepeilestaven(fyll ikke

over merket).

OBS! OLJEN ER AVTAPPET UNDER TRANSPORTEN!

Ved førsta kjøring forandrer lyddemperen farge, og kan ryke

en kort stund.

OLJEKONTROLL

Kontroller oljenivåer før start og etter hver 5. kjøretime. Tag

ut og tørk av oljepinnen. Skru den deretter helt på røret og

kontroller at oljen når helt opp til fullmerket (bilde 3).

FØR FØRSTA START AV MOTOREN: Fyll på olje(bilde 8) og Les den vedlagte motorinstruksjonsboken.

Montering og instilling

Før start av motoren

Sikkerhetsforskrifter for motorgressklippere med horisontalt roterende kniv

1.Hold hender og føtter borte fra den roterende kniven.

Finnes det utkasteråpning, stikk alri hånden inn i

denne.

2.Rør ikke kniven uten å ha fjernet ledningen fra tenn-

pluggen. En vridning av kniven kan få motoren til å

starte.

3. Forlat ikke maskinen uten å ha stoppet motoren.

4.Motorens turtallregulator må ikke settes ut av funk-

sjon. Det forhåndsinnstilte turtallet må ikke endres.

5. Fyll ikke på bensin når motoren er varm. ADVARSEL!

Bensin er meget brannfarlig. Oppbevar bensinen i

godkjente kanner. Ikke åpne tanklokket eller fyll på

bensin mens motorern er igang.

6.Tillat aldri barn eller andre personer som ikke kjenner

maskinen, å kjöre denne. La aldri mennesker eller hus-

dyr være i nærheten under bruk.

Selv om maskinen er godt beskyttet, kan den kaste ut

de har gjenstander som kan forårsake skader.

7. Hold gresseplenen så ren som mulig for steiner og an

dre gjenstander som kan kastes ut fra maskinen. Unnvik

å kjøre over grusgager og lignende med motoren igang.

8. Fortell alle som vil kjøre maskinen, hvilke risikoer som

finns og hvordan ulykker unngås.

9. Maskinen får absolutt ikke benyttes til annet enn

gresklippning.

10. Bruk langbukser og passende sko under klippning.

Tenk på at gressplenen kan være glatt.

11. Comet SE: Ikke forlat maskinen med tennings-

nøkkelen i.

12.Rør aldri noe under klipperpannen, f.eks. fjerne eller

montere mulcherinnsatsen, uten å først ha fjernet

tennpluggledningen fra tennpluggen.

INNKJØRING, FØRSTE OLJESKIFT

Motoren er etterjustert og behøver ingen direkte innkjøring,

men kjør med moderat belastning de første timene.

Husk første oljeskift allerede etter 5. kjøretimer og der-

etter hver 25. kjøretime.

BENSIN

Bruk kun ny blyfri 95 oktan bensin eller såkalt miljøbensin.

La ikke maskinen stå med bensin på over vinteren. Det

kan forårsake startproblem om våren.

Start av motoren

MODELLER UTEN ELSTART

1. Ved start av kald motor: Sett gasshåndtaget i stilling

full gass(hare). Trykk inn Prime-gummiknappen (bildet

4) ordentligt tre ganger. Den er plassert forn på mot-

oren. I kaldt vær kan det være nødvendig å gjenta prose-

dyren, men ikke så mye at motoren blir sur. Hvis mot-

oren blir sur, forsøk å starte med gasshåndtaget i

tomgangsstilling (skildpadde). Hvis motoren fortsatt ikke

starter, ta ut tennpluggen og tørk den ren fra bensin og

evt. smuss. Ved start av varm motor behøver man vanlig-

vis ingen pumping med primeknappen.

2. Sikkerhetsbøylen (bildet 5b) må holdes helt inne

ved start og under kjøring.

3. Dra med et kraftig drag i startsnoren.

Excellent Selfstart:

Følg egen startvejledning!

COMET SE

Ved første start kan batteriet være utilstrekkelig oppladet.

I så fall start med startsnoren på motoren. Lad opp batte-

riet med den medfølgende batteriladaren. Se ladning av

batteriet.

Vedligeholdelse

Generelt

EL-START

Følg startanvisningen etter punktene 1 og 2 ovenfor og

vrideretter startnøkkelen (bildet 12). Hold nøkkelen i denna

stillingen til motoren starter. Slipp nøkkelen når motoren

har startet.

STOPP

COMET stoppes enten ved å slippe sikkerhetsbøylen (bildet

16), motoren stopper og driften utkobles, eller ved å føre

fremdriftshåndtaget (Comet, bildet 5c) til stopp (bakover-

oppover).

Motoren er da fortsatt i gang, men fremdriften er urkoblet.

Ved innkobling av fremdriften føres håndtaget fremover-

nedover.

Excellent, Pro 19 og Pro 21 stoppes ved å slippe sikker-

hetsbøylen (bilde 5b). Hvis man kun vil stoppe fremdriften

mens motoren er i gang, slipper man bare litt opp på

sikkerhetsbøylen slik at fremdriftsspaken går tilbake i

fristilling. Ved innkobling av fremdriften skyves frem-

driftsspaken fremover (bilde 5c).

Rengjør gresseplenen før klipping. Harde gjenstander som

ligger i gresset er farlige å treffe med kniven som også vil

slites unødvendig. En motorgressklipper må ikke kjøres mot

faste gjenstander. ”Rengjør” gressplenen, kontroller og merk

av skjulte rør, steiner o.l. Kjør maskinen rolig og metodisk

f.eks. stadig rundt, men alltid på en slik måte at klipp-

ingen overlappes. Klipp helst i forskjellig retning hver gang.

KLIPPERÅD

Ekspertene er enige om at det er best om man bare klipper

bort en tredjedel av gressets lengde av gangen, da stimuleres

tilveksten og hele plenen blir mer holdbar og grönnere.

Kontroller at knivene er i god stand. Hvis knivene er sløve,

blir snittet ujevnt og gresset blir gult i snittflaten. Klipp

ofte. En prydplen må ofte klippes to ganger i uken.

Klipp aldri når gresset er vått av regn eller dugg, da dette

gjør spredningen vanskeligere.

FREMDJULSDRIFTENS FORDELER

Hele maskinen manøvreres lettere, man kan snu, rygge og

klippe tett inntil. Press bare ned håndtaget og la drivhjul-

ene snurre i luften. Det er mulig å klippe med fremdriften

frakoblet.

VEDLIKEHOLD

Ta tennpluggledningen bort fra tennpluggen for du begyn-

ner med noe vedlikeholdsarbeide! Ved rengjøring av klip-

perpannen under, knivbytte, m.m. sett klipperen med bak-

delen ned. Bensintanken bør ikke være mer enn halvfull,

ellers kan brennstoff lekke ut gjennom tankventilasjonen.

Støtt opp klipperen i denne stilling før rengjøring eller kniv-

bytte begynnes. Forviss deg om at man på denne måten er

sikker på at det ikke kommer noe bensin- eller oljesøl, hel-

ler ikke at det kommer olje på tennpluggen, i luftfiltret

eller noe annet sted der oljen forårsaker drift- eller start-

problemer.

Excellent Selfstart:

Ved vedlikehold og service: Ta tenn-

pluggledningen bort fra tennpluggen, utför en normal start

for å utlöse startfjæderen og ta bort den orange låsanord-

ningen.

VEDLIKEHOLDSFORSKRIFTER

Maskinen bør innleveres til ettersyn hos et autorisert Klippo

serviceverksted etter hver sesong. Maskiner med katalysa-

tor skal innleveres til ettersyn hos et autorisert Klippo

serviceverksted hvert tredje år eller hver 100:de driftstime,

det som inntreffer først. Hold maskinen ren både under og

utenpå. Ved arbeider på undersiden av maskinen, plasser

maskinen med tennpluggen opp. Børst av gresset umid-

delbart innen det tørker. Trekk regelmessig til alle feste-

bolter. Smør sperrer og røraksler etter hver sesong. Tørk

gjerne av blanke deler med en fille med rustbeskyttelseolje.

For yrkesmessig bruk anbefales rutineservice hver 50.

kjøretime. Benytt kun Klippo originale reservdeler og

tilbehør (CE-merkingskrav).

KNIVSYSTEM

Bilde 6: Knivtallerken med fire utskiftbare knivtungor un-

der, og to utskiftbare overkniver for Comet.

Mulcherkniv for Excellent, Pro 19 og Pro 21.

Knivbytte: Fast kniv/Knivtallerken

En kraftig fjærskive presser knivtallerken/kniven mot en

friksjonsskive. Ved løsgjøring av knivbolten anbefaler vi en

14 mm stjerne- eller pipenøkkel. Bank på nøkkelen ved

behov. Bolten er vanlig gjenget (høyre). Ved montering trekkes

bolten godt til, bank forsiktig med en hammer på nøkkelen.

Kniven fungerer også som svinghjul. Hvis den slurer kan

motoren ujevnt eller være vanskelig å starte f.eks. slå till-

bake. OBS! For å unngå vibrasjoner, monter kniven med

merket på knivfestet mot siden på kniven. Se bilde 7.

Knivbytte: Knivtunger/overkniver

(bilde 6)

Kjør først tom for bensin, fjern ledningen fra tennpluggen

og løft maskinen fremover så tennpluggen peker opp. Rens

knivens ”nøkkelhull” i tallerkenen, skrap bort gressrester.

Gjennom nøkkelhullene ser man nå en sperrefjær. Press

denne litt opp. Press eller bank samtidig innover på kniven

så den løsner. Kontroller at den nye knivens monterings-

trinse glir inn i ”nøkkelhullet” og låses av fjæren. Bank på

kniven om nødvendig. Sentrifugalkraften holder kniven i

rett stilling når motorer går.

Bytte av overkniv:

Skru knivtallerkene av akselen, løsne mutteren og ta av

kniv og distanseskive.OBS! Distanseskivens plassering over

og under kniven ved montering av ny kniv, tekk til mutteren.

Monter knivtallerken.

VIBRASJONER

Kjør aldri med unormalt vibrerende maskin. Dersom en

kniv er skadet på knivtallerken, skift også den motsatte

kniven. Dersom en kniv er skadet og det ikke finnes reserve-

kniv, ta da også bort den motsatte kniven.

Kombikniv/Mulcherkniv: Dersom kniven skades, bytt kniv.

LUFTFILTERSERVICE

(bilde 8 og 9) Quantum- og Intek-motorer

Rengjør elementet hver tredje måned eller hver 25. bruks-

time, det som kommer først. OBS! Rengjør elementet oftere

under støvete forhold.

1. Løsne skruen og ta bort lokket som vist på bildet.

2. Ta forsiktig bort elementet.

3. Rengjør elementet ved å banke det forsiktig mot en plan

flate. Dersom det er fullt av smuss må det byttes ut.

HA ALDRI OLJE PÅ ELEMENTET, BRUK ALDRI TRYKK-

LUFT FOR Å RENGJØRE ELLER TØRKE ELEMENTET

4. Monter tilbake elementet, steng lokket og trekk skruen

godt til.

OLJESKIFT

Skru ut peilestaven, sett et kar som rommer min. 1 l på

venstre siden av klipperen og tipp klipperen forsiktig over

mot venstre slik at oljen renner ned i karet når klipperen

ligger på siden. Dette utføres helst etter avsluttet klipping,

slik at oljen er varm og lettflytende. Når oljen slutter å

renne, løft klipperen forsiktig opp, fyll på ny olje (0,6 l

SAE 30) og skru peilestaven på plass igjen. Spilloljen helles

over på en beholder som kan lukkes (f.eks. forpakningen

for den nye oljen som er fylt på motoren) og lever den for

gjenvinning på nærmeste miljøstasjon.

UDSKIFTNING OG JUSTERING AF KILEREM (bilde 14)

Excellent, Comet, Pro 19, Pro 21

1. Fjern lokket fra gearkassen(fire skruer). Rengjør gear-

kassen for eventuell smuss.

2. Fjern navkapsel på fremhjulet ved gearkassen, bend

forsiktig med en skruetrekker. Skru ut låseskruen, ta av

hjulet.

3. Løft av remmen fra remskiven 1936. Før den nye rem-

men legges på, kontroller at den indre skiven løber lett

på akselen. Dersom den ikke gjør det, sprøyt litt rust-

løsingsolje mellom og bak skivene og legg litt fett på

akselen. Legg på den nye remmen og kontroller at den

blir påsatt riktig ved kulelageret for remjustering, 1471.

4. Justering: Remmen kan eventuellt justerer ved å flytte

kulelageret 1471 opp eller ned. Når maskinen er blitt

brukt noen timer har kileremmen stekt seg. Derfor be-

høver kileremmen å justeres på nytt.

5. Skru fast lokket på gearkassen og prøvekjør maskinen.

BATTERIET (Comet SE) er et helkapslet 12 Volts blybatteri

som normalt ikke trenger vedlikehold og som lades under

kjøring. Dersom gjenstatte startforsøk gjøres uten at motoren

starter, kan batteriet utlades og man må starte manuellt med

startsnoren. Et helt utlades batteri kan opplades med batte-

riladaren som medfølger maskinen. OBS! Batteriet kan behøve

å lades under klippesesongen og absolutt før vinterlagring.

LADING AV BATTERIET (Elstartmaskiner)

1. Frakoble kontakten på ledningen ved batteriet (bilde 13).

2. Koble batteriledningen til laderen som tilsluttes et

vegguttak 220 V, 50 Hz.

3. Etter ladning, som ved helt utladet batteri kan ta opp

til 24 timer, frakoble laderen og fest batteriledningen

til motoren igjen.

OBS! Lad ikke ved temperaturer under + 5 C.

OBS! Et utbrukt blybatteri må ikke kastes sammen med

husholdningsavfall, men leveres til nærmeste service-

verksted eller på et sted som tar imot brukte blybatterier.

FEILSØKING

Dersom motoren ikke starter, kontroller følgende:

1. Finnes det fersk bensin på tanken og om evt. bensin-

kranen er åpen (Honda-motorer)?.

2. Kontroller at wiren til motorbremsen er korrekt justert.

3. Kontroller at tennpluggen ikke er sotet og at elektrode-

avstanden er riktig. Den skal være 0,7-0,8 mm. Der-

som motoren ikke starter etter dette, kontakt nærmeste

serviceverksted.

4. Blir klipperesultatet dårlig og gresstråene frynsete i

snittflaten? Bytt kniv!

RENGJØRING

Plasser maskinen med tennpluggen opp. Kjør først tanken

tom for bensin ellers lekker den ut gjennom luftehullet i

tanklokket. Tenk på miljøn og på brannfaren. OBS! Spyl

aldri maskinen med høytrykk.

VINTERLAGRING

Kjør bensintanken tom og skift olje. Hell så en skje olje

ned i tennplugghullet og dra motoren rundt så oljen forseles.

Rengjør luftfilteret og gearkassen. Oppbevar maskinen tørt

innendørs. Lad opp batteriet med batterilader.

GARANTI

Ved garanti gjelder garantibestemmelser sid. 43.

Motoren garanteres av respektive motorfabrikanter gjennom

et nett av autoriserte verksteder.

TILLEGG TIL INSTRUKSJONSBOK KLIPPO Pro 19 S og Pro 21 S

Denne maskinen er beregnet til yrkesmessig bruk og der-

for bygget for å brukes hele sesongen, hver dag, år etter år.

Sammenlignet med enklere Klippo-modeller har den der-

for visse forskjeller: Kraftigere motor, avvibrert styre, ut-

satte deler er galvaniserte, kraftigere hjullager, kraftigere

kniv, kraftigere betjeningshåndtak samt visse komponen-

ter er forsterket og i kraftigere material.

GJENVINNING

Denne gressklipperen er forutsatt å vare i mange år. Dette

gjør at den belaster vårt miljø mindre. Vær nøye med ser-

vice og vedlikehold så minimeres de skadelige utslippene

fra motoren og den holder lengre. Bytt derfor regelmessig

olje, luftfilter, tennplugg i henhold til de foreskrevne service-

intervallene.

Når maskinen er utslitt skal den leveres til forhandleren

(som leverer den til gjenvinning) eller direkte til Klippo

AB. Vi demonterer maskinen og deler den opp i forskjellige

materiale som vi igjen leverer til gjenvinning. Det meste i

denne gressklipperen kan nemlig gjenvinnes. Den er

dessuten laget av gjenvunnet materiale.

MATERIALSPESIFIKASJON

Klipperpanne SS 4261; 5,3 kg

Fram- og bakaksel SS 1914; 0,8 kg

Hjerte, overføring, festevinkel, SS 1312; 1,4 kg

Felg, vinkel, DC01; 0,6 kg

Inst. håndtak, trykkfjær, 667 fjærstål; 0,1 kg

Under- og overstyre, høydeinstillingsstag,

SS 2394; 3,6 kg

Framakselholdere PA;

Dekk, naturgummiblanding; 0,7 kg

Styrebekeledning, PP; 0,2 kg

Gass- og driftregulering, PP

Knivfeste, SS 7030-11

Brennstoffsystemet har en beskyttelse mot avdunstningstap gjennom at det i bensintankens lokk finnes en klokkeformet

skjerm og et gummimembran. Avlufting skjer via gjengespiralen. Det er derfor viktig at hvis tanklokket går i stykker må

det erstattes med et nytt original bensinlokk for denne motoren.

Klippo AB forbeholder seg retten til tekniske forändringer uten forvarsel.

Malmö september 2004

KLIPPO AB

Undertegnede, Roger Klotz, c/o Klippo AB, Knivgatan 3 - 7, SE-212 48 Malmø, Sverige, bekrefter at følgende gressklippere

oppfyller vesentlige sikkerhets- og miljökrav i EU:s Maskindirektiv 98/37/EEC og EN 836 og oppfyller kravene i EU:s

direktiv med hensyn til støy,2000/14/EG samt EUs direktiv angående elektromagnetisk kompatibilitet 89/336. Testet

ifølge EN 836 ogI SO 11094.

Vurderingen av overensstemmelse med Direktivet 2000/14/EF er gjort ifølge Annex VI i nevnte direktiv.

Type: Rotorklippere med forbrenningsmotor.

Produsent: Klippo AB

Fabrikat: Klippo

Teknisk ansvarlig: Sven Norén

Testet hos: Svensk Maskinprovning, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige Notified body nr 0404

Utstedt i Malmø 2004-09-22

..........................................................................

Roger Klotz, Direktør, Klippo AB

TEKNISKE SPESIFIKASJONER

KLIPPO Pro 21 S

Klippebredde: 53 cm

Klippehøyde: 3 - 6 cm

Motor: Briggs & Stratton Intek Edge 60

Sylindervolum: 190 cc

Effekt: 4,4 kW ved 3000 omdr./minutt

Spesifikk brennstofforbruk: 347-479 g/k Wh ved 50% be-

lastning (lav til middels forbruk i henhold til Nordisk

miljømerkings kriteriedokument for gressklippere, versjon 2.0).

Kniv: Kombikniv

Klippesystem: Mulcher

Høyderegulering: Sentral, 6 høyder

Hjul: Stålhjul med doble kulelagre og naturgum-

midekk (ventre framhjul av aluminium)

Vekt: 36 kg

Områdestøy i henhold til ISO 11094: 91,7 dB(A)

Støy ved operatørens øre i henhold til EN836: 81,6 dB(A)

Vibrationsnivå: Se tekniska specifikationer, sid. 44!

Forsikring om samsvar

Modell Serienr Motor Motor- Målt lyd- Garanteret Operatörs- Knivtyp Klippebredd

-volym/ effektnivå lydeffekt- buller, cm

-effekt dB(A) nivå, dB(A) dB(A)

cc/hk

Excellent S K05630 B&S Quantum 50 190/5,0 92 96 81 Mulcherkniv 48

Exc S Selfstart K05640 B&S Quantum 50TM

190/5,0 92 96 81 Mulcherkniv 48

Exc S SD K05660 B&S Quantum 50 190/5,0 95 96 85 Mulcherkniv 48

Pro 19 S K06720 B&S Intek Edge 60 190/6,0 91 96 79 Mulcherkniv 48

Pro 19 S K06750 B&S Intek 55 170/5,5 92 96 79 Mulcherkniv 48

Comet S K03000 B&S Quantum 50 190/5,0 92 100 82 Knivtallerk 53

Comet SE K03100 B&S Quantum 50ES 190/5,0 93 100 82 Knivtallerk 53

Pro 21 S K08110 B&S Intek 60 190/6,0 92 100 82 Mulcherkniv 53

Pro 21 S K08120 B&S Intek 55 170/5,5 92 100 82 Mulcherkniv 53

KLIPPO- RUOHONLEIKKUREIDEN

KÄYTTÖOHJEET

Mallit: Excellent S, Excellent S Selfstart, Excellent S SD, Comet, Pro 19 S ja Pro 21.

Moottorit: Briggs & Stratton; Quantum XLS 50, Intek Edge 60.

Onnittelut uuden Klippo-ruohonleikkurin hankinnan johdosta!

Lukemalla nämä käyttöohjeet huolella ennen ruohonleikkurin käyttöönottoa saat leikkurista

mahdollisimman paljon hyötyä.

Nämä ohjeet tulee jokaisen lukea huolella läpi ennen koneen käyttöä.

Ennen käynnistystä kiinnitä akku

Vaakasuoran pyöröterän sisältävän moottoroidun ruohonleikkurin turvallisuusohjeet

Kokoonpano ja säädöt

SISÄÄNAJO ENSIMMÄISEN ÖLJYNVAIHDON JÄLKEEN

Moottori on säädetty eikä sen käyttö vaadi erityistä

sisäänajoa. Aja kuitenkin kohtuullisella kuormituksella

ensimmäisten tuntien aikana. Muista öljynvaihto viiden

ensimmäisen käyttötunnin jälkeen ja vaihda öljyt tämän

jälkeen 25 käyttötunnin välein.

POLTTOAINE

Käytä ainoastaan lyijytöntä 95 okt. bensiiniä. Sammuta

moottori polttoaineen lisäyksen ajaksi. Älä kaada niin

paljon, että bensiiniä valuu tankin yli. Jätä polttoaineelle

n. 6 mm:n laajentumisvara. Ä lä anna koneen seistä

polttoainetankki täytettynä talven yli. Tämä voi aiheuttaa

käynnistysvaikeuksia keväällä.

ENNEN MOOTTORIN ENSIMMÄISTÄ KÄYNNISTYSTÄ: täytä öljytankki (kuva 8). Lue koneen mukana toimitetut moottorin käyttöohjeet.

Tutustukaa kaikkiin säätimiin ennen ajoa!

1. Pidä kädet ja jalat loitolla pyörivästä. Jos leikurissa on

poistoaukko, älä koskaan työnnä kättäsi siitä sisään.

2. Älä koske terään ennen kuin olet irrottanut

sytytyskaapelin sytytystulpasta. Terän kääntäminen voi

käynnistää moottorin.

3. Sammuta moottori aina poistuessasi leikkurin luota.

4. Moottorin kierrosnopeusrajoittimen toimintaa ei saa

estää. Asetettua kierroslukua ei saa muuttaa.

5. Älä täytä polttoainetta kun moottori on lämmin tai

avotulen lähellä.Älä tupakoi kun täytät polttoainetta.

VAROITUS! Bensiini on erittäin tulenarkaa. Säilytä

polttoaine siihen tarkoitetussa astiassa. Älä avaa polttoaine

säiliön kantta äläkä täytä tankkia moottorin ollessa

käynnissä.

6. Älä koskaan anna lasten tai muiden henkilöiden, jotka

eivät tunne konetta, käyttää sitä. Älä anna ihmisten ja

eläinten oleskella koneen lähettyvillä leikattaessa.

Vaikka kone on hyvin suojattu voi siitä singota esineitä,

jotka voivat aiheuttaa vahinkoja.

7. Pidä nurmikko mahdollisimman puhtaana kivistä ja

muista esineistä, jotka voivat aiheuttaa vaaraa. Vältä

ajamasta hiekkakäytävien yms, yli moottorin ollessa

käynnissä.

8.Keskustele kaikkien leikkuria käyttävien henkilöiden

kanssa käyttöriskeistä onnettomuuksien välttämiseksi.

9.Konetta ei saa käyttää muuhun kuin ruohonleikkuuseen.

10.Käytä pitkiä housuja ja sopivia jalkineita leikatessasi.

Muista, ruohokenttä voi olla liukas!

11.Comet SE: Älä koskaan poistu koneen luota virta-

avaimen ollessa paikallaan.

12.Älä koskaan koske kuvun alla oleviin osiin, esim. poista

tai asenna biolekkuuosaa, ennen kuin olet ensin

irrottanut sytytyskaapelin sytytystulpasta.

YLEMPI KÄSIKAHVA

Asennetaan ilman työkaluja kahvamutterilla ohjauslevyyn.

KÄSIKAHVAN ASENTO

Käsikahvaa voidaan kääntää sivusuunnassa esim. leikat-

taessa pensaiden ja seinien läheltä. Käsikahvan yläosa

voidaan kääntää sopivimpaan työntöasentoon. Työntöaisan

korkeutta voidaan muuttaa kääntämällä nylon palat eria-

sentoon. (kuva 1)

LEIKKUUKORKEUDEN SÄÄTÖ (kuva 2)

Leikkuukorkeutta nostetaan kääntämällä säätökahvaa

eteenpäin. Kahvan eri asennot vastaavat 3-6 cm:n ruohon-

korkeutta. Kaikkia pyöriä säädetään yhdellä kahvalla.

Hyödynnä KLIPPO-leikkureiden tehokasta korkeudensäätöä

esim. reunojen leikkauksessa ja viimeistelyssä. Älä koskaan

leikkaa ruohoa liian lyhyeksi. Ruohosilpun levitys/

kerääminen vaikeutuu ja maahan asti leikkamisen vaara

kasvaa.

Bioleikkuusarja (Excellent- ja Pro 19-mallit)

Bioleikkuusarja toimitetaan Excellent-malleissa valmiiksi

asennettuna ja Pro 19-malleissa leikkurin mukana irral-

lisena osana. Kiinnitys/irrotus kahdella ruuvilla leikkuu-

kotelon päältä kotelon takaosasta (ks. kuva 15). Varmista

ennen asennusta/irrotusta, että sytytyskaapeli on irrotettu

sytytystulpasta!

Ulosheittosuoja (Excellent S SD) katso erillistä asennusohjetta!

Kierrä öljytikku irti ja lisää n. 0,6 l moottoriöljyä (viskositeetti

SAE 30, Klippo-öljy n:o 7201 tai moottorin käyttöohjekirjan

mukaisesti. Täytä mittatikun merkkiin asti (älä kaada merkin

yli!) HUOM! ÖLJYSÄILIÖ ON TYHJENNETTY KULJE-

TUKSEN AJAKSI! Ensimmäisen ajon aikana äänen-

vaimentimen väri muuttuu ja se voi savuta hetken aikaa.

ÖLJYNVAIHTO: Tarkasta öljyn korkeus aina ennen käyn-

nistystä ja viiden käyttötunnin välein. Kierrä auki, nosta

öljytikkuylös ja kuivaa se. Tämän jälkeen kierra se kokonaan

takai sin ja sitten kierrä uudelleen auki ja tarkista, että

öljyä on mittatikun merkkiin asti (kuva 3).

Moottorin käynnistys

MALLIT ILMAN SÄHKÖKÄYNNISTYSTÄ

1. Kylmän moottorin käynnistäminen: Aseta kaasuvipu

täysiasentoon (jänis). Paina kumipumpusta (Primer, kuva

4) kolme kertaa. Se sijaitsee moottorin etuosassa.

Kylmällä ilmalla voi toimenpiteet joutua uusimaan, ei

kuitenkaan siten, että moottori kastuu. Jos näin on käynyt,

yritä ensin käynnistystä kaasu kiinniasennossa

(kilpikonna). Jos moottori ei käynnisty, irroita sytytys-

tulppa, kuivaa ja puhdista se. Lämpimän moottorin

käynnistyksessä ei yleensä tarvitse painaa kumi-pumppua.

2. Turvakahvan (kuva 5b) tulee olla sisäänvedettynä

käynnistäessä ja ajon aikana.

3. Vedä käynnistysnarusta reippaasti.

Excellent Selfstart:

Noudata erillisiä käynnistysohjeita!

COMET SE

Akku voi olla tyhjä ensimmäisen käynnistyksen yhteydessä.

Siinä tapauksessa käynnistä moottori käynnistysnarulla ja

lataa akku mukana toimitettavalla latauslaitteella. Tarkasta

akun lataus.

SÄHKÖKÄYNNISTYS

(Ennen 1:stä käynnistystä kiinnitä akun johdot, kuva 13).

Noudata käynnistysohjeita yllä olevien kohtien 1 ja 2

mukaisesti ja kierrä virtaavainta myötäpäivään (kuva 12).

Pidä avainta tässä asennossa, kunnes moottori käynnistyy.

Päästä avaimesta irti, kun moottori on käynnistynyt.

AJO TURVAKAHVAA KÄYTTÄEN

COMET pysäytetään turvakahva päästämällä (kuva 5b),

moottori pysähtyy ja veto kytkeytyy irti, tai siirtämällä

kytkentävipua (kuva 5c) STOP-merkkiin (taaksepäin-

ylöspäin). Moottori on tällöin käynnissä mutta veto on

irtikytkettynä. Kun veto kytketään siirretään vetotanko

(eteenpäin-alaspäin).

Excellent, Pro 19 ja Pro 21 pysäytetään irrottamalla ote

turvakahvasta (kuva 5b). Mikäli halutaan pysäyttää vain

veto, löysätään hieman otetta turvakahvasta. Vetoa kytket-

täessä vedon säädintä työnnetään eteenpäin (kuva 5c).

Muuta

Huolto

Poista leikattavalta alueelta kaikki ylimääräiset esineet,

kuten kivet jne,jotka voivat olla vaarallisia ja voivat myös

rikkoa laitteen.

Moottoroidulla ruohonleikkurilla ei saa ajaa kovien esineiden

yli: “puhdista“ nurmi, merkitse putket jne. Aja leikkurilla

rauhallisesti ja järjestelmällisesti esim. ympyrää - leikkaa

aina siten, että leikkuri kulkee osittain jo leikatun kohdan

päällä. Leikaa mielellään eri suuntaan joka kerta.

LEIKKUUOHJEITA

Asiantuntijat ovat sitä mieltä, että yhdellä kerralla kannattaa

leikata enintään kolmannes ruohon pituudesta. Katso, että

terät ovat hyvässä kunnossa. Ruoho kasvaa tällöin parhaiten

ja koko nurmikenttä on vahvempi ja vihreämpi. Jos terät

ovat tylsät, leikkuujäljestä tulee epätasainen ja ruoho tulee

kellertäväksi leikkuupinnaltaan. Leikkaa usein. Siisti nurmi

saadaan leikkaamalla kahdesti viikossa. Älä leikkaa sateen

tai kasteen kostuttamaa nurmea, koska ruohosilpun levitys

on tällöin vaikeampaa.

ETUPYÖRÄVEDON ETUJA

Leikkuria on helpompi käsitellä: sitä voidaan kääntää, sillä

voidaan peruuttaa ja leikata tarkasti. Vetopyörät pyörivät

tyhjää ilmassa, kun käsikahvaa painetaan. Terät leikkaavat

edelleen.

KÄYTÄ KUULOSUOJAIMIA KONEELLA TYÖSKENTELYN

AIKANA! HUOLTO

Irrota aina sytytystulpan johto ennen huoltotöiden

aloittamista! Rungon alapuolta puhdistettaessa, terää

vaihdettaessa jne. on paras nostaa leikkurin etupyörät

ylöspäin. Polttoainesäiliö saa olla korkeintaan puoliksi

täynnä, muutoin bensiiniä saattaa vuotaa korkin kautta.

Tue leikkuri tähän asentoon ennen teränvaihtoa. Näin

toimittaessa voidaan olla varmoja, ettei polttoaine- ja

öljyvuotoja tapahdu eikä öljyä pääse sytytystulppaan,

ilmansuodattimeen tai muualle, missä se saattaisi aiheuttaa

toimintahäiriöitä tai käynnistysvaikeuksia.

Excellent Selfstart:

Puhdistuksen tai hullon yhteydessä ota

aina sytytystulpan johto irti ja tee normaaali käynnistys jotta

käynnistimen jousi vapautuisi, irrota oranssi lukitusavain.

HUOLTO-OHJEET

Kone tulee kausihuoltaa joka käyttökauden jälkeen valtuu-

tetulla KLIPPO-huoltokorjaamolla. Katalysaattorilla

varustetut koneet tulee kausihuoltaa valtuutetulla KLIPPO-

huoltokorjaamolla joka kolmas vuosi tai 100:n käyttötunnin

jälkeen. Pidä leikkuri kauttaaltaan puhtaana. Kun

työskentelet koneen alla, tulee kone asettaa sytytystulppa

ylöspäin. Harjaa ruohosilppu pois ennen sen kuivumista.

Kiristä kaikki pultit ja mutterit ajoittain. Voitele akselikupit

ja akselit kauden päättyessä. Kuivaa kiiltävät pinnat

ruosteenestoöljyyn kostutetulla trasselilla. Pyöriin pitää

lisätä kuulalaakerirasvaa joka kolmas vuosi. Ammatti-

käytössä suositellaan rutiinihuoltoa 50 käyttötunnin väl ein.

Käytä ainoastaan alkuperäisiä KLIPPO-varaosia ja

tarvikkeita. (CE-merkinnän voimassaolon edellytys)

TERÄJÄRJESTELMÄ

Kuva 6: Terälautasessa on 4 vaihdettavaa alaterää ja 2

vaihdettavaa yläterää, Comet-mallin. Bio-terä, Excellent,

Pro 19 ja Pro 21.

Terän vaihto: Kiinteä terä / Terälautanen

Voimakas levyjousi painaa terälautasen/terän kitkalevyä

vasten. Teräpultin avaamiseen suositellaan 14 mm:n

silmukka-tai hylsyavainta. Napauta avainta tarvittaessa.

Pultissa on tavallinen oikeakätinen kierre. Terää

asennettaessa on pultti käännettävä lujasti kiinni - kopauta

avainta varovaisesti vasaralla. Terä toimii myös

vauhtipyöränä. Jos sitä ei ole keskitetty, moottori voi kulkea

epätasaisesti ja sitä voi olla vaikea käynnistää. HUOM!

Tärinän välttämiseksi terä asennetaan siten, että

teräpidikkeen merkki on terän reunassa (kuva 7).

Terän vaihto: Leikkuuterät/yläterä (kuva 6)

Puhdista terälautasen terien aukot ja poista ruohosilppu.

Aukosta näkyy lukkojousi. Paina sitä hieman. Paina tai

kopauta terää samanaikaisesti, jolloin se irtoaa. Tarkasta,

että uuden terän kiinnitysrengas liukuu aukkoon ja lukittuu

jousella. Kopauta tarvittaessa. Keskipakoisvoima pitää terän

paikallaan moottorin käydessä.

Yläterän vaihto:

Kierrä terälautanen irti akselista, avaa mutteri ja irrota terä

ja irrota terä ja välilevy. HUOM! Välilevy asetetaan terän

päälle ja alle. Kiristä mutteri asentaessasi uutta terää.

Asenna terälautanen takaisin.

TÄRINÄ:

Älä koskaan aja epätavallisesti tärisevällä leikkurilla. Jos

levylautasen jokin terä on vaurioitunut eikä varateriä ole,

irrota viallisen terän lisäksi sitä vastapäätä oleva terä.

Kombiterä: Vaihda vaurioitunut terä uuteen.

ILMANSUODATTIMEN HUOLTO (kuva 8 ja 9)

Quantum- ja Intek-moottorit

Puhdista ilmansuodatin kolmen kuukauden välein tai aina

25 käyttötunnin jälkeen (kumpi tulee ensin).

HUOM! Puhdista ilmansuodatin useammin, jos leikkuria

käytetään pölyisessä ympäristössä.

1. Avaa ruuvi ja irrota kuvan mukainen lukitus.

2. Irrota ilmansuodatin varovaisesti.

3. Puhdista suodatin kopauttamalla sitä varovaisesti

tasaista pintaa vasten. Jos se on hyvin likainen, se pitää

vaihtaa tai puhdistaa seuraavien ohjeiden mukaan.

4. Asenna suodatin takaisin, kiinnitä lukko ja kiristä ruuvi

kunnolla.

ÖLJYNVAIHTO

Kierrä öljytikku irti ja aseta vähintään 1 litran kokoinen

astia leikkurin vasemmalle puolelle. Kallista leikkuri

vasemmalle kyljelleen siten, että öljy valuu astiaan. Tämä

on parasta tehdä heti leikkuun jälkeen, jolloin öljy on

lämmintä ja helposti juoksevaa. Kun kaikki öljy on

tyhjentynyt, täytä uutta öljyä (0,6 l SAE 30) ja kierrä

öljytikku paikalleen. Jäteöljy on säilytettävä suljettavassa

astiassa (esim. öljypullossa, kun uusi öljy on ensin kaadettu

moottoriin) ja toimitettava asianmukaisesti ongelmajätte-

iden keräyspisteeseen.

KIILAHIHNAN VAIHTO JA SÄÄTÖ (kuva 14)

(Excellent, Comet, Pro 19 ja Pro 21)

1. Avaa vaihteiston 4 kiinnitysruuvia. Poista vaihteistoon

päässyt lika.

2. Irroita etupyörän pölykapseli vaihdelaatikon vierestä

vääntämällä varovasti ruuviavaimella. Irrota lukkomutteri

ja pyörä.

3. Irrota hihna hihnapyrästä (1936). Tarkasta ennen uuden

hihnan asentamista, että sisempi levy pyörii vapaasti

akselissa - jos se ei pyöri helposti, sumuta

ruosteenestoöljyä levyjen väliin ja taakse ja lisää akseliin

vähänrasvaa. Aseta uusi hihna paikalleen ja tarkista,

että se asettuu oikein kuulalaakerin (1471) kohdalle.

4. Säätö:Hihnaa voidaan säätää siirtämällä kuulalaakeria

(1471) ylös- tai alaspäin. Kiilahihna venyy muutaman

ensimmäisen käyttötunnin ajan ja eri nopeuksien välinen

ero pienenee, jolloin kiilahihna pitää säätää uudelleen.

5. Kiinnitä vaihdelaatikon kansi ja koeaja kone.

AKKU (Comet SE) on täysin suljettu 12 V:n lyijyakku, joka

ei normaalisti tarvitse huoltoa ja joka latautuu ajon aikana.

Akku voi tyhjentyä, jos leikkuri ei käynnisty muutaman

yrityksen jälkeen - tällöin leikkuri voidaan kaynnistää

käynnistysnarulla. Kokonaan tyhjentynyt akku voidaan

ladata leikkurin mukana toimitettavalla latauslaitteella.

HUOM! Akku voi tarvita muutaman latauksen käyttökauden

aikana ja se pitää ehdottomasti ladata ennen talvisäilytystä.

AKUN LATAUS: (Comet SE)

1. Irrota moottorin kaapeli akusta (kuva 13).

2. Liitä akkukaapeli latauslaitteeseen, joka on kytketty

verkkovirtaan (220 V, 50 Hz).

3. Kokonaan tyhjentyneen akun lataus kestää n. 24 tun

tia. Irrota latauslaite lataamisen päätyttyä ja kiinnitä

moottorin kaapeli takaisin akkuun.

HUOM! Älä lataa alle +5°C:n lämpötilassa.

HUOM! Loppuun käytettyä lyijyakkua ei saa heittää pois

talousjätteiden mukana. Se pitää viedä lähimmälle

huoltoasemalle.

VIANMÄÄRITYS

Tarkasta seuraavat kohdat, jos moottori ei käynnisty:

1. Tankissa oleva bensiini ei ole vanhaa. Onko polttoaine-

hana auki (Honda-moottorit)?

2. Tarkista, että teräjarru on oikein säädetty.

3. Tarkasta, että sytytystulppa on puhdas ja elektrodien

etäisyys on 0,7-0,8 mm.

Ota yhteyttä huoltoon. jos moottori ei tämänkään jälkeen

käynnisty.

4. Onko leikkuujälki huono ja jäävätkö ruohonkorret

repaleisiksi? Vaihda terä!

PUHDISTUS

Aseta mieluiten kone sytytystulppa ylöspäin. Kun leikkuri

käännetään kyljelleen, pitää äänenvaimentimen aina olla

yläpuolella: muuten äänenvaimentimeen voi valua moot-

toriöljyä, joka aiheutta voimakasta savua. Aja ensin

bensiinitankki tyhjäksi, koska muuten polttoainetta voi vuo-

taa tankin ilma-aukosta. Ajattele ympäristöä ja palovaaraa!

HUOM! Älä koskaan puhdista leikkuria paineilmalla tai

painepesurilla.

TALVISÄILYTYS

Aja bensiinitankki tyhjäksi ja vaihda öljyt. Tipauta tämän

jälkeen pisara öljyä sytytystulpan aukkoon ja levitä se

tasaisesti. Puhdista ilmansuodatin ja vaihteisto. Säilytä

leikkuria kuivassa paikassa sisätiloissa. Lataa akku

latauslaitteella.

TAKUU

Klippo ruohonleikkurin Briggs & Stratton moottoriosalla on

yhden (1) vuoden takuu.

· Muulla osalla leikkuria on kahden (2) vuoden takuu.

· Takuu korvaa valmistevikojen osalta osat ja työn.

· Takuu ei korvaa normaalisti kuluvia osia.

· Takuu ei korvaa virheellisestä käytöstä tai huollosta

johtuvia vikoja.

Takuutapauksissa on otettava yhteys myyjäliikkeeseen tai

myyjän valtuuttamaan huoltoliikkeeseen.

Maahantuoja: Moottorin maahantuoja:

Sumeko Oy Promotor Oy

Nihtisillankuja 6 Sahaajankatu 41

02630 ESPOO 00880 HELSINKI

Puh. 09-502 812 Puh. 09-755 4633

LISÄYS KLIPPO Pro 19 S ja Pro 21 S MAILLIEN

KÄYTTÖOHJEKIRJAAN

Nämä koneet on tarkoitettu ammattikäyttöön ja sen

mukaisesti rakennettu kestämään käyttöä koko sesongin

ajan, joka päivä, vuosi toisensa jälkeen. Yksinkertaisempiin

Klippo-malleihin verrattuna näissä malleissa on tiettyjä

eroja: tehokkaampi moottori, tärinävaimennettu aisa, tiety

osat galvanoitu, vahvemmat pyöränlaakerit, vahvempi terä,

vahvempi säätömekanismi sekä tietyt komponentit

vahvistettu ja valmistettu kestävämmästä materiaalista.

KIERRÄTYS

Tämä ruohonlekkuri on suunniteltu palvelemaan vuosien

ajan. Tämän ansiosta se rasittaa ympäristöä vähemmän.

Huolehti-malla asianmukaisesta hullosta ja hoidosta

saadaan minimoitua moottorin haitalliset päästöt ja

varmistetaan pitkä käyttöikä. Vaihda siis öljy, ilmansuodatin

ja sytytystulppa säännöllisesti, suositeltujen vaihtovälien

puitteissa. Kun kone on loppuun kulunut, se voidaan

toimittaa jälleenmyyjälle (joka puolestaan toimittaa sen

kierrätykseen) tai suoraan Klippo AB:lle. Me puramme

koneen ja lajittelemme nimittäin kierrätyskelpoisia, ja sitä

paitsi suurelta osin jo muutenkin valmistettu kierrätys-

materiaaleista.

Allekirjoittanut, Roger Klotz, c/o Klippo AB, Knivgatan 3 - 7, SE-212 28 Malmö, Ruotsi, vakuutamme, että seuraava

ruohonleikkuri täyttää olennaiset turvallisuus- ja terveysvaatimukset EU:n Konedirektiivissä 98/37/EEC ja EN 836 ja

täyttää vaatimukset EU:n melua koskeva direktiivi 2000/14/EY Direktiivin 2000/14/EY mukaisen yhdenmukaisuuden

arviointi on tehty kyseisen direktiivin liitteen VI sekä EU:n sähkömagneettista yhteensopivuutta koskevan direktiivin 89/

336 mukaisesti. Testattu normien EN 836 ja ISO 11094 mukaisesti. Direktiivin 2000/14/EY mukaisen yhdenmukaisuuden

arviointi on tehty kyseisen direktiivin Lisäyksen VI mukaisesti.

Tyyppi: Polttomoottorilla varustettu roottoriruohonleikkuri.

Valmistaja: Klippo AB

Valmiste: Klippo.

Tekniikasta vastaava: Sven Norén

Tämä selvitetty: Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Ruotsi. Notified body 0404

Julkistettu Malmössä 2004-09-22

.....................................................................................

Roger Klotz Toimitusjohtaja, Klippo AB

MATERIAALPISPESIFIKAATIO

Runko SS 4261; 5,3 kg

Etu- ja taka-akseli SS 1914; 0,8 kg

Napa, nivelet, kiinnityskulmat, sS 1312; 1,4 kg

Vanteet, kulmat, DC01; 0,6 kg

Säätökahva, painejouset, 667 jousiteräs; 0,1 kg

Ala- ja yläaisa, korkeudensäätövipu, SS 2394; 3,6 kg

Etuakselin kiinnitys PA;

Renkaat, luonnonkumiseos; 0,7 kg

Aisan päällyste, PP; 0,2 kg

Kaasu- ja vaihdevipu, PP

Terän kiinnitys, sS 7030-11

TEKNISET TIEDOT KLIPPO Pro 21 S

Leikkuuleveys: 53 cm

Leikkuukorkeus: 3 - 6 cm

Moottori: Briggs & Stratton Intek Edge 60

Iskutilavuus: 190 cm3

Teho: 4,4 kW / 3000 r/min

Polttoaineen ominaiskulutus: 347-479 g/kWh 50%

kuormituksella (pieni tai keskisuuri kulutus ruohon-

leikkurien pohjoismaisen ympäri-stömerkinnän, versio 2.0,

mukaisesti).

Terä: Kombiterä

Leikkujärjestelmä: Silppuava

Korkeudensäätö: Keskitetty, 6 tasoa

Pyörät: Kaksoiskuulalaakeroidut teräspyörät ja

luonnonkumirenkaat (etupyörät alumiinia)

Paino: 36 kg

ISO 11094:n mukainen melutaso: 91,7 dB(A)

EN 836:n mukainen melutaso kuljettajan korvan kohdalla:

81,6 db(A)

Polttoainejärjestelmä on suojattu haihtumispäästöjä vastaan siten, että polttoainesäiliön korkissa on kellonmuotoinen

suojas ja kumikalvo. Ilmanvaihto tapahtuu spiraalimaisesti. Tästä syystä on tärkeää, että polttoainesäiliön korkin

vaurioituessa se vaihdetaan tähän moottoriin tarkoitettuun alkuperäiseen varaosaan. Dahlmans Klippo AB pidättää oikeuden

teknisiin muutoksiin ilman ennakkoilmoitusta.

Malmö, syyskuu 2004

Yhdenmukaisuusvakuutus

Tärinätaso: Kats tekninen erittely, sivu 44!

Malli Sarja no Mootori Moottorin- Mitattu- Vahvistettu Käyttäjään Terätyyppi Leikkuu-

-tilavuus/ äänite- enimmäis- kohdistuva melutaso cm leveys

-teho hotaso, dB(A) melutaso

cc/hv dB(A) dB(A) cm

Excellent S K05630 B&S Quantum 50 190/5,0 92 96 81 Bio-terä 48

Exc S Selfstart K05640 B&S Quantum 50TM

190/5,0 92 96 81 Bio-terä 48

Exc S SD K05660 B&S Quantum 50 190/5,0 95 96 85 Bio-terä 48

Pro 19 S K06720 B&S Intek Edge 60 190/6,0 91 96 79 Bio-terä 48

Pro 19 S K06750 B&S Intek 55 170/5,5 92 96 79 Bio-terä 48

Comet S K03000 B&S Quantum 50 190/5,0 92 100 82 Terälautanen 53

Comet SE K03100 B&S Quantum 50ES 190/5,0 93 100 82 Terälautanen 53

Pro 21 S K08110 B&S Intek 60 190/6,0 92 100 82 Bio-terä 53

Pro 21 S K08120 B&S Intek 55 170/5,5 92 100 82 Bio-terä 53

Instruction manual for

KLIPPO LAWNMOWERS

Models: Excellent S, Excellent S Selfstart, Excellent S SD, Comet, Pro 19 S and Pro 21 S.

Engines: Briggs & Stratton; Quantum XLS 50, Intek Edge 60.

Congratulations on purchasing a Klippo Lawnmower!

Before starting, we recommend that you carefully read instruction manual in order to obtain

the best from your mower.

1. Keep hand and feet clear of the rotating blades and

never put your hand or foot into any ejector opening

without first making sure that the blade is not moving

and the ignition cable is disconected from the spark

plug.

2.Do not touch the blade until the ignition cable has

been disconected from the spark plug. Rotating the

blades may cause the engine to start.

3.Do not leave the machine unattended without stopping

the engine.

4.The engine speed regulator must not be disabled. The

pre-adjusted number of revolutions may not be changed.

Protections and safety devices may not be taken away

or be set out of function.

5. Do not top up with fuel when the engine is warm. Don´t

smoke while filling up with fuel or in the near of the

tank. WARNING! Petrol is very flammable! Store the

fuel in containers intended for petrol. Don´t remove

the fuel filler or fill up with fuel while the engine is

running.

These instructions are to be carfully studied before the lawnmower is used.

Unscrew the dipstick and fill up with approx 0,6 lit. of

engine oil, viscosity SAE 30, Klippo oil no. 7201 or accor-

ding to the engine manual. Fill up to the full graduation

mark on the dipstick (do not fill above it).

NB. THE OIL IS DRAINED PRIOR TO DELIVERY!

When operated for the first time, the silencer will change

colour and may smoke briefly.

OIL CHECK

Check the oil level before starting and every five hours.

Take off the dipstick and dry it up. Screw the dipstick into

the tube completely and make sure that the oil reaches

the FULL mark (fig. 3).

Before starting engines for the first time: fill with oil (fig 8.) and READ THE ENCLOSED INSTRUCTION MANUAL FOR THE ENGINE!

Safety instructions for power lawnmower with horizontally rotating blades

Fitting and adjustment

Before starting the engine

6.Never allow children or other persons whom are not

familiar with the machine to operate the lawnmower.

Even if the machine has very effective protections it

could throw out solid objects that can cause injurys.

7.Keep the lawn as clear as possible of stones or other

objects that the lawnmower can strike. Avoid driving

over gravel paths etc.

8.Famillarize lawnmower operators with the risks and

explain how accident are to be avoided.

9.The machine may not be used for any other purpose

than cutting grass.

10.Wear pants and suitable shoes while cutting grass.

Beaware that a lawn could be slippery!

11.Comet SE: Don’ leave the machine with the ignition

key!

12.Never touch anything under the cutting deck, as for

instance dismount or mount the mulching insert,

without disconnecting the spark plug cable first.

UPPER HANDLE

Fitted without tools, with a strong nut on the articulated plate.

HANDLE POSITION

When required, the handle can be rotated laterally to some

extent by means of the handle joint, e.g., when mowing

close to hedges or house walls. The handle can be set to

different positions for the best operating position. The

handle can be altered in height at the chassis mount by

turning the nylon knobs (fig. 1).

SETTING THE CUTTING HEIGHT(fig. 2)

Move the lever forwards for taller grass. The lever positions

correspond to 3-6 mm grass height. All the weels are set

simultaneously in one operation. Make use of the efficient

height setting of the KLIPPO lawn-mowers when mowing

edges or trimming.

Never cut grass unnecessarily short. This makes spreading/

collection more difficult and increases the risk of “scalping“.

Mulching insert Excellent- and Pro 19-models

This insert is mounted on the Excellent-models and is dis-

mounted on the Pro 19-models by delivery. This is mounted/

dismounted by the two screws on the rear/upper part of the

cutting deck (fig. 15). Beware that the spark plug cable is

disconnected before dismounting/mounting!

Discharge protection Klippo Excellent S SD,please look at

the enclosed assembly instruction!

RUNNING-IN and FIRST OIL CHANGE

The engine has already been adjusted and required no

running-in as such, although you should run it at no more

than moderate load for the first few hours. Remember to

change the oil the first time after five hours of operation

(fig. 9), and then every twenty-five hours.

PETROL

Use leadfree 95 octane petrol. Stop the engine before

filling. Do not overfill the tank so much that it overflows.

Leave around 6 mm for the fuel to expand.

Don´t let the machine stay over the winter with petrol in

the tank. This could cause starting problems in spring.

Starting the engine

ELECTRIC STARTER (fig. 12) (before starting for the first

time, connect the battery cable, fig. 13)

Follow the starting instructions above according to point 1

and 2 then turn the ignition key on the handle clockwise.

Hold the key in this position until the engine starts, re-

lease it when it has done so and move the controls to the

operating position.

STOP

COMET is stopped by dropping the security bail (fig. 5b),

the engine stops and the drive will be disengaged, or

through moving the drive-control (fig. 5c) to stop

(backwards-upwards). The engine will then be running

but the drive is disengaged. To engage the drive again -

move the drive-control forwards-down-wards.

Excellent S, Pro 19 S and Pro 21 S is stopped by dropping

the safety bail (fig. 5b). If you just want to stop the trans-

mission while the engine is running, drop the safety bail

just a little bit until the transmission control is dropping.

To engage the transmission again, push the transmission

control forwards (fig. 5c).

General remarks

Maintenance

MODELS WITHOUT ELECTRIC START

1. Starting a cold engine: Set the trottle control to full

speed position (hare). Push the Prime-starter (fig. 4)

throughly three times. It is placed in the front of the

engine. When starting a warm engine, normally pushing

the prime-starter is unnecessary.

2. The security bail (fig. 5b) must be in operating posi

tion, by starting and operating.

3. Give the staring string a powerful lug.

By cold weather it could be necessary to repeat the proce-

dure. If the engine has got too much petrol, try to start

with the throttle control in idle position (turtle). If the

engine still doesn´t start, take off the spark plug and

clean it and try again.

Excellent Selfstart:

Please follow the special starting

instruction!

COMET SE

When starting for the first time, the battery may not be

sufficiently charged. In that case start the engine with the

starting string and then charge the battery with the char-

ger supplied. Refer to “Maintenance“, “Battery charging“.

Tidy up the lawn before mowing. Solid objects laying in

the grass are dangerous to hit with blade and are worning

out the blades unnecessarily.

A lawnmower must not be driven into solid objects, check

the lawn for any concealed pipes and mark their position.

Drive the lawnmower calmly and methodically, e.g., in

continous circles and always in such a way that you even

out any stripes. Mow in different directions every time.

TIPS ON MOWING

Experts agree that it is the best to trim only one third of

the length of the grass at one time, as this stimulates its

growth and gives a tougher and greener lawn.

NB. To prevent accidental engine starting, always discon-

nect the ignition cable when the engine or lawnmower is

being serviced!

The machine should be left to an authorized KLIPPO-work-

shop after every season. Machines with catalytic converter

should be left to an authorized KLIPPO-workshop at least ever

third year or every 100 operating hours, whichever occurs first.

MAINTENANCE INSTRUCTIONS

Keep the top underneath of the lawnmower clean and wipe

off any grass before it dries. When working underneath the

machine place the machine with the spark plug upwards

and disconnect the ignition cable. Tighten all mounting

bolts from time to time and lubricate catches and axles

after every season. Bare-metal parts should be rubbed down

with a rag dipped in anti-corrosion oil. Routine servicing

every fifty hours is recommended in cases of professional

use. Use only KLIPPO original spare parts and accessoires.

(It’s a condition for the CE-marking).

CUTTER BLADE SYSTEM

Fig. 6: Blade plate with 4 pcs replaceable lower cutter tongues

and two replaceable upper blades, standard at the Comet.

Mulcherblade, standard at Excellent, Pro 19 and Pro 21.

Compact-blade, standard at Excellent S SD.

Blade replacement: Firm blade/Blade plate

A robust cup spring presses the blade plate/blade against

a friction washer. A 14 mm ring spanner or sockel is

recommended for removal of the blade bolt, which has a

conventional right-hand thread. To assemble, tighten the

bolt firmly and carefully knock the sockel onto it with a

hammer. The blade also functions as a flywheel. If it slips

the engine may run unevenly or be difficult to start, e.g.,

may backfire. N.B. To avoid vibration, fit the blade with

the markings on the blade mount facing the side of the

blade. See fig. 7.

Blade replacement: Cutter tongues/upper blades (fig. 6)

First run the lawnmower until it is out of fuel, remove the

cable from the spark plug and lift the lawnmower with the

sparkplug upwards. Clean out the ”keyhole” in the plate

and scrape off any grass remains. A retaining spring can

now be seen through the keyhole. Press the spring upwards

slightly and at the same knock or press on the blade so

that it loosens. Check that the mounting roller for the new

blade slides into the keyhole and is retained by the spring.

Tap it where required. Centrifugal force will retain the blade

in the correct position when the engine is running.

See to that the blades are in good condition. If they are

worn the cut will be uneven and the grass will be yellow in

the section surface. Mow often. An ornamental lawn should

be mown twice a week but never do so when the grass is

wet with rain or dew, as it makes spreading more difficult.

ADVANTAGES OF FRONT-WHEEL DRIVE

The entire lawnmower is more manoeuvrable and can turn,

reverse and mow close to trees etc. Just depress the handle

and allow the front wheels to spin in the air. Mowing can

also be done with front-wheel drive disengaged.

Other manuals for Comet S

This manual suits for next models

Table of contents

Languages:

Other KLIPPO Lawn Mower manuals

KLIPPO

KLIPPO COBRA S User manual

KLIPPO

KLIPPO Brilliant S User manual

KLIPPO

KLIPPO ENERGY User manual

KLIPPO

KLIPPO Brilliant S User manual

KLIPPO

KLIPPO Excellent User manual

KLIPPO

KLIPPO ENERGY User manual

KLIPPO

KLIPPO Excellent User manual

KLIPPO

KLIPPO Triumph User manual

KLIPPO

KLIPPO Free User manual

KLIPPO

KLIPPO Comet S User manual

KLIPPO

KLIPPO Champion User manual

KLIPPO

KLIPPO LAWNMASTER User manual

KLIPPO

KLIPPO Triumph User manual

KLIPPO

KLIPPO PRO 17 H User manual

KLIPPO

KLIPPO S400B User manual

KLIPPO

KLIPPO S400B User manual

KLIPPO

KLIPPO Brilliant S User manual

Popular Lawn Mower manuals by other brands

Snapper

Snapper 2167517BV Safety instructions & operator's manual

Craftsman

Craftsman 3One 917.257560 owner's manual

Jacobsen

Jacobsen LF 4677 Maintenance manual

MTD

MTD 540-580 Series Operator's manual

McCulloch

McCulloch M53-650CMDW instruction manual

EDM

EDM 08339 instruction manual

Jacobsen

Jacobsen AR3 Technical/repair manual

Agria

Agria 5556 111 operating instructions

Southern States

Southern States AG17542STA owner's manual

Craftsman

Craftsman 247.28901 Operator's manual

Worx

Worx Landroid M manual

Simplicity

Simplicity 1550BBC Operator's manual

Elem Garden Technic

Elem Garden Technic TDE1232P Original instructions

Craftsman

Craftsman C459.60453 Operator's manual

DeWalt

DeWalt DCMWP234 instruction manual

Atom

Atom 103 Operator owner's manual

Toro

Toro 03480 Operator's manual

Southern States

Southern States Southern States SOGT26H54YT Operator's manual
