KLIPPO S400B User manual

S400B
S400E
SE - Bruksanvisning
Läs igenom bruksanvisningen nog-
grant och förstå innehållet innan du
använder maskinen.
DK - Brugsanvisning
Læs brugsanvisningen omhyggeligt
igennem og forstå indholdet, inden
du bruger maskinen.
NO - Bruksanvisning
Les nøye gjennom bruksanvisningen
og forstå innholdet før du bruker
maskinen.
FI - Käyttöohje
Lue käyttöohje huolellisesti ja ym-
märrä sen sisältö, ennen kuin alat
käyttää konetta.
GB - Operator´s manual
Please read the operator’s manual
carefully and make sure you un-
derstand the instructions before
using the machine.
FR - Manuel d’utilisation
Lire attentivement et bien assimiler
le manuel d’utilisation avant d’utiliser
la machine.
DE - Bedienungsanweisung
Lesen Sie die Bedienungsanweisung
sorgfältig durch und machen Sie
sich mit dem Inhalt vertraut, bevor
Sie das Gerät benutzen.
PL - Instrukcja obsługi
Przed przystàpieniem do pracy mas-
zynà prosimy dok∏adnie i ze zrozumie-
niem zapoznaç si´ z treÊcià niniejszej
instrukcji.

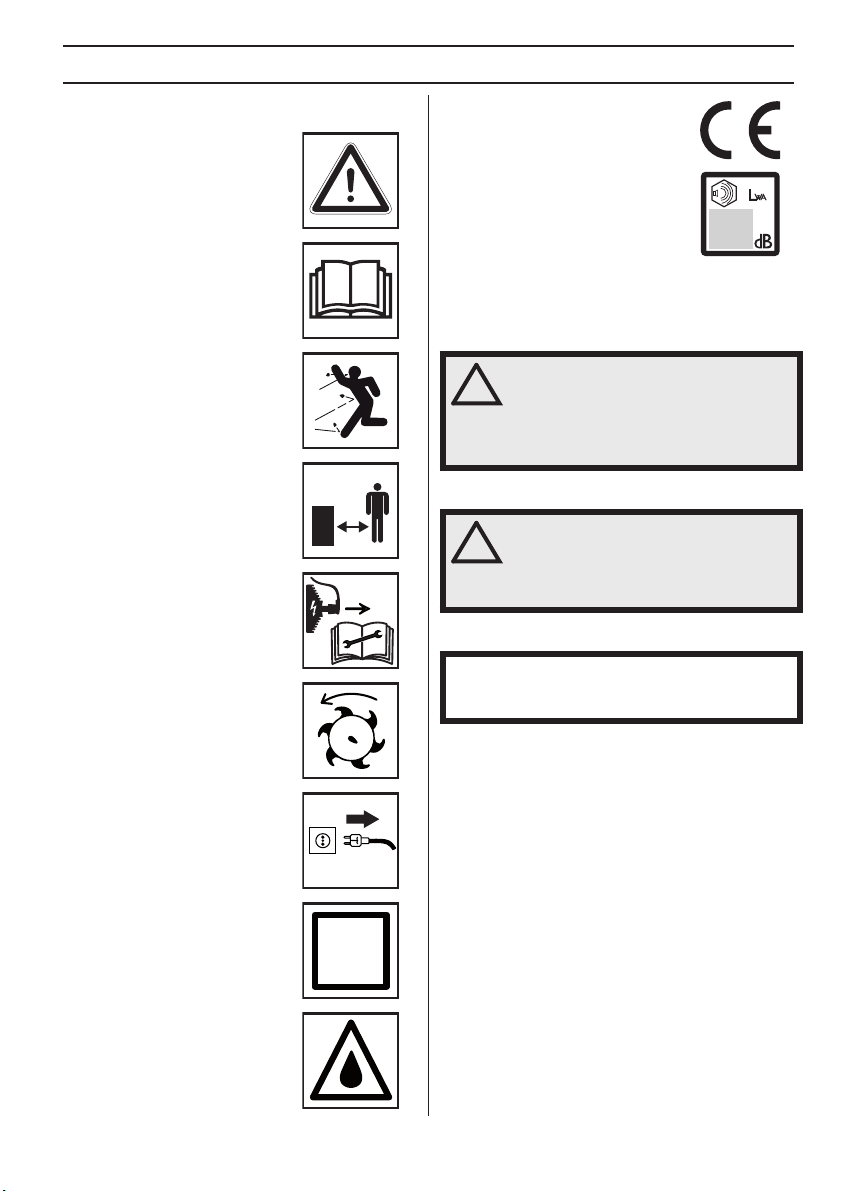

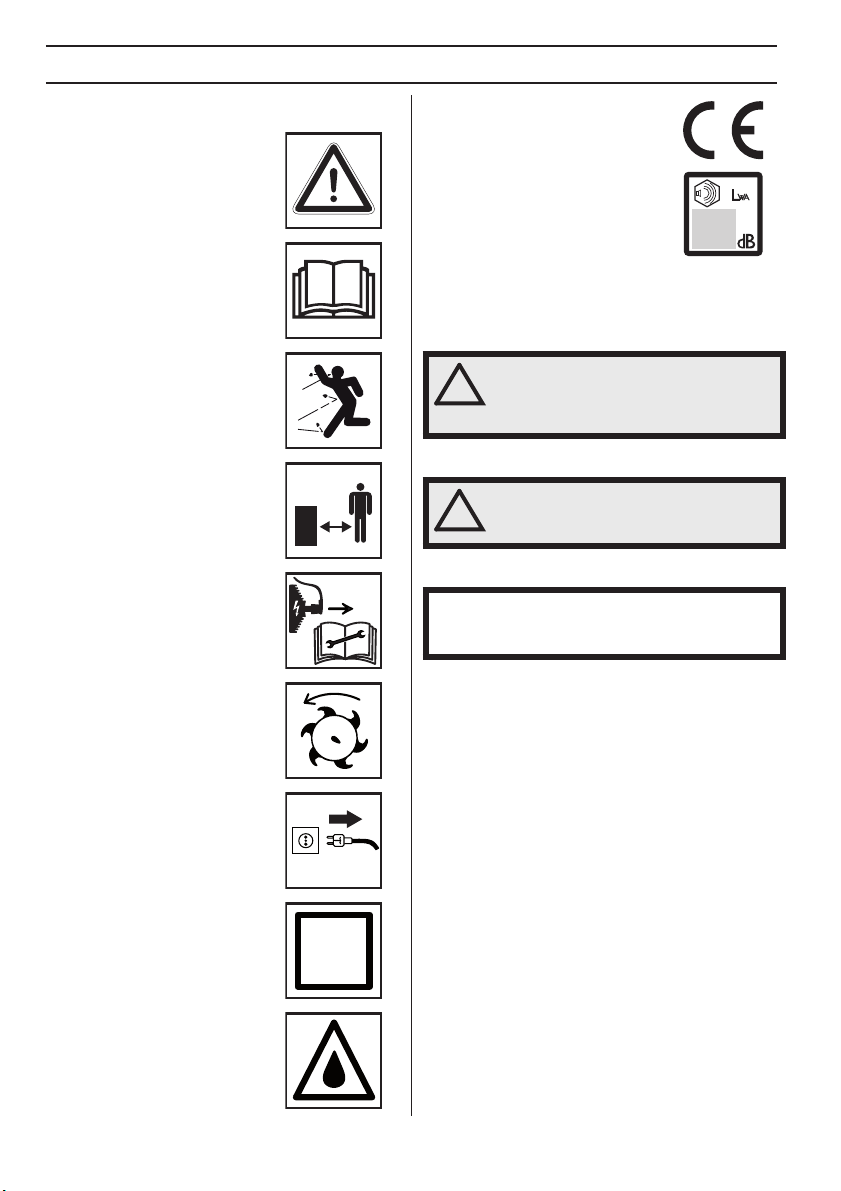

SYMBOLFÖRKLARING
2 – Sv
enska
Symboler på maskinen:
V ARNING! Maskinen kan felaktigt
eller slarvigt använd vara ett farligt
redskap, som kan orsaka allvarliga
skador eller dödsfall för användaren
eller andra.
Läs igenom bruksanvisningen
noggrant och förstå innehållet innan
du använder maskinen.
Varning för utslungade föremål och
rikoschetter.
Använd aldrig maskinen om
personer, speciellt barn, eller
husdjur uppehåller sig i närheten.
Förhindra ofrivillig start genom att
avlägsna tändkabeln från
tändstiftet.
Varning för roterande kniv. Akta
händer och fötter.
Kontroll och/eller underhåll skall
utföras med motorn frånslagen och
stickkontakten urdragen ur uttaget.
Enkelisolerad
Utsätt inte maskinen för regn eller
väta. Om vatten tränger in i
maskinen ökar risken för elektrisk
stöt.
Denna produkt överensstämmer med
gällande EG-direktiv.
Bulleremissioner till omgivningen enligt
Europeiska Gemenskapens direktiv.
Maskinens emission anges i kapitel
Tekniska data och på dekal.
Förklaring a v
varningsnivåer
V arningarna är graderade i tre nivåer.
V arning!
VIKTIGT!
OBS!
!
V
ARNING! Används om risk för allvarlig
personskada eller dödsfall föreligger för
operatör eller omgivning om man inte
följer givna instruktioner.
!
VIKTIGT! An vänds om risk för
personskada föreligger för operatör eller
omgivning om man inte följer givna
instruktioner.
OBS! An
vänds om risk för material- eller maskinskada
föreligger om man inte följer givna instruktioner.

PRESENT A TION
Sv enska –
3
Innehåll Bäste kund!
T ack för att Du har valt en Klippo®maskin!
Vi hoppas att Du kommer att vara nöjd med Din maskin
och att den ska få vara Din följeslagare under en lång tid
framöver. Ett köp av någon av våra produkter ger dig
tillgång till professionell hjälp med reparationer och
service. Om inköpsstället för maskinen inte var någon av
våra auktoriserade återförsäljare, fråga dem efter
närmaste serviceverkstad.
Denna bruksanvisning är en värdehandling. Genom att
följa dess innehåll (användning, service, underhåll etc)
kan Du väsentligt höja maskinens livslängd och även
dess andrahandsvärde. Om Du säljer Din maskin, se till
att överlåta bruksanvisningen till den nya ägaren.
Tillverkarens förbehåll
All inf ormation och alla data i denna bruksanvisning
gällde det datum denna bruksanvisning lämnades till
tryck.
Klippo arbetar ständigt med att vidareutveckla sina
produkter och förbehåller sig därför rätten till ändringar
beträffande bl.a. form och utseende utan föregående
meddelande.
SYMBOLFÖRKLARING
Symboler på maskinen: ........................................ 2
Förklaring av varningsnivåer ................................ 2
PRESENT ATION
Innehåll ................................................................. 3
Bäste kund! .......................................................... 3
PRESENT ATION
V ad är vad på maskinen? ..................................... 4
BRÄNSLEHANTERING
Allmänt ................................................................. 5
Drivmedel ............................................................. 5
Tankning ............................................................... 5
Transport och förvaring ........................................ 5
HANDHA VANDE
Monter ing och inställningar .................................. 6
Personlig skyddsutrustning ................................... 6
Allmänna säkerhetsinstruktioner .......................... 6
Grundläggande arbetsteknik ................................ 7

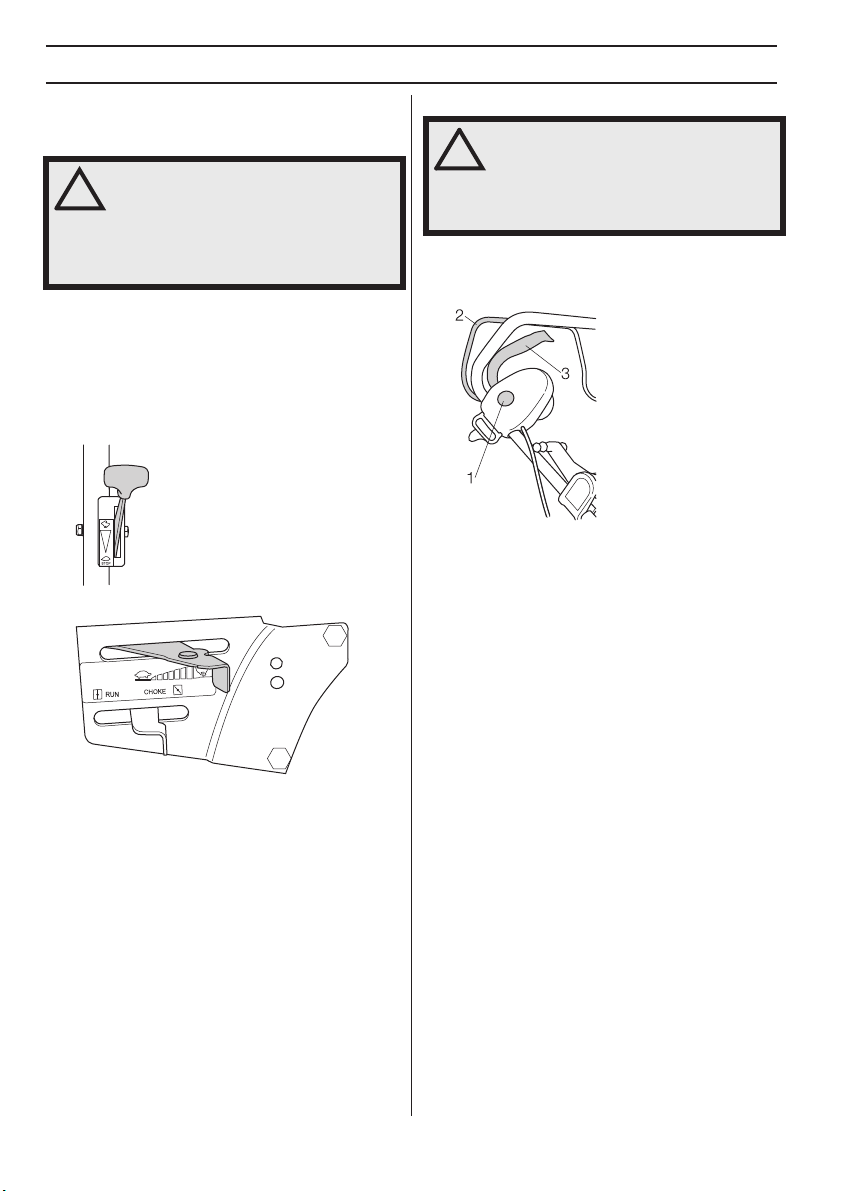

Start och stopp ..................................................... 8
UNDERHÅLL
Allmänt ................................................................. 9
Daglig tillsyn ......................................................... 9

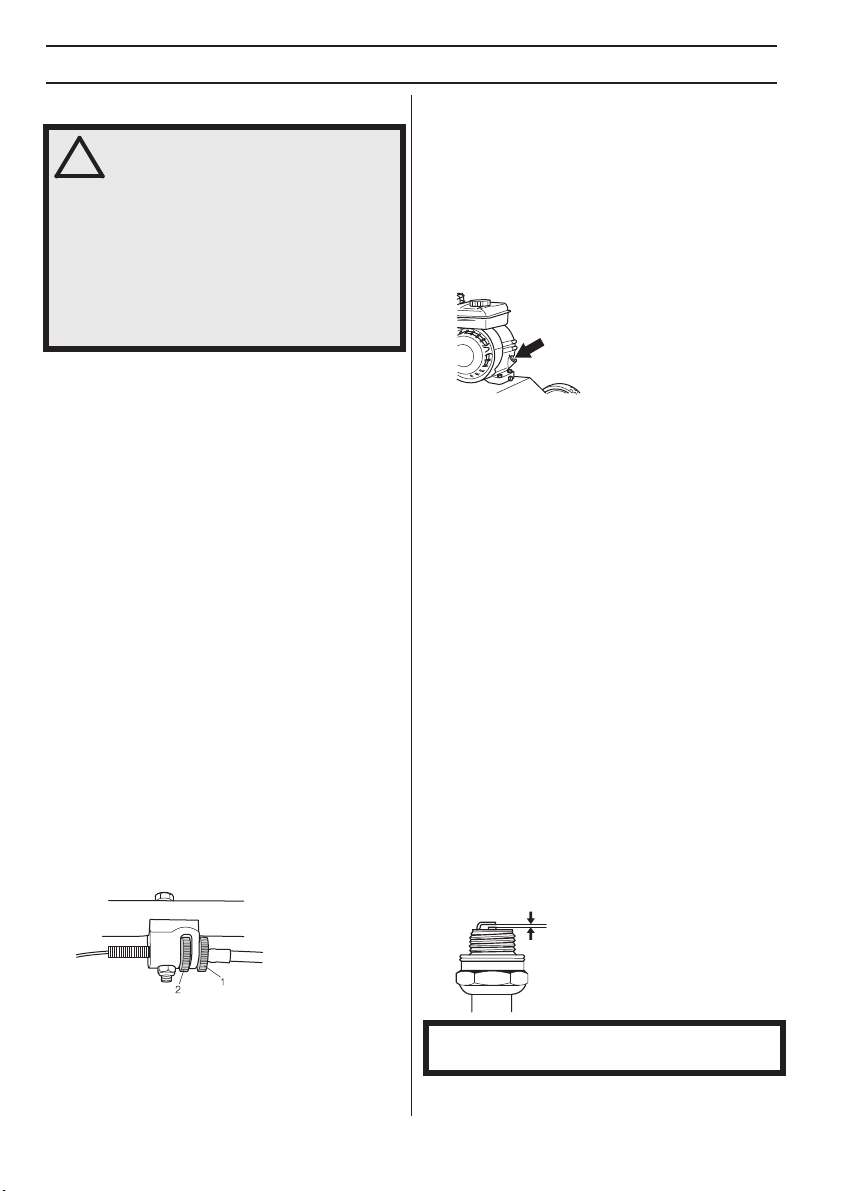

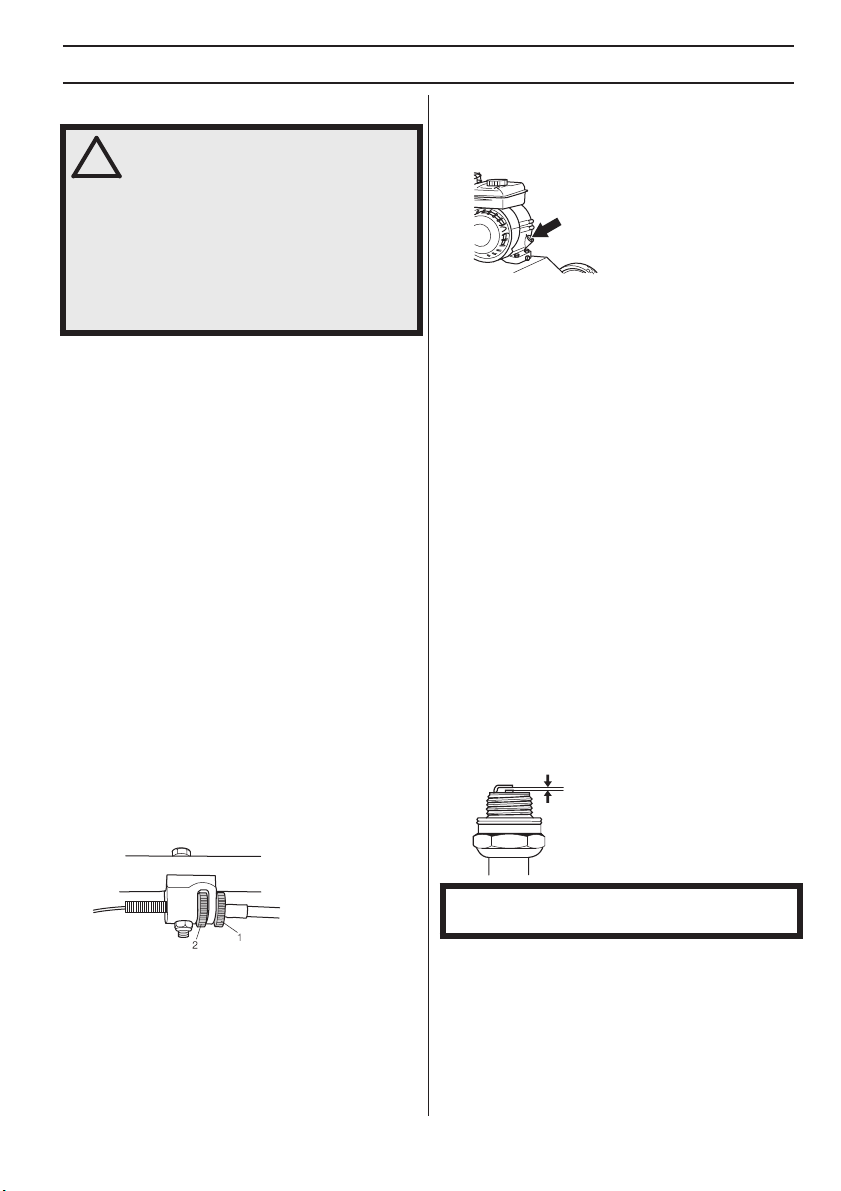

Justering av vajerspänning ................................... 9
Luftfilter ................................................................. 9
Oljenivå ................................................................ 9
Tändstift ................................................................ 9
TEKNISKA D ATA
T ekniska data ....................................................... 10

4 – Sv
enska
PRESENT A
TION
V ad är vad på maskinen?
1 Handtag - sänka/höja skärutrustningen
2 Startgasspärr
3 Gasreglage
4 Bygel för start/stopp av knivarna
5 Justering av vajerspänning
6 Tändstift
7 Chokereglage
8 Luftfilterkåpa
9 Brytare
10 Tanklock
11 Starthandtag
12 Påfyllning av olja
13 Avtappningsplugg
14 Justerskruv - arbetsdjup
15 Elmotor
16 Bruksanvisning

BRÄNSLEHANTERING
Sv enska –
5
Allmänt
Drivmedel
Bensin
• Använd blyfri eller blyad kvalitetsbensin.
• Rekommenderat lägsta oktantal är 90 (RON). Om
man kör motorn på bensin med ett lägre oktantal än
90 kan så kallad spikning uppträda. Detta leder till
ökad motortemperatur, som kan orsaka svåra
motorhaverier.
• Där miljöanpassad bensin, s.k. alkylatbensin finns
tillgänglig skall sådan användas.
Motor olja
• Se anvisningar i avsnitt ”Underhåll”.
• Motoroljan ska bytas första gången efter 5 timmars
körtid. Se tekniska data för rekommendation av typ.
Använd aldrig olja avsedd för tvåtaktsmotorer.
T ankning
Star ta aldrig maskinen:
• Om du spillt bränsle eller motorolja på maskinen.
Torka av allt spill och låt bensinresterna avdunsta.
• Om du spillt bränsle på dig själv eller dina kläder, byt
kläder.Tvätta de kroppsdelar som varit i kontakt med
bränsle. Använd tvål och vatten.
• Om maskinen läcker bränsle. Kontrollera regelbundet
efter läckage från tanklock och bränsleledningar.
T ransport och förvaring
• Förvara och transportera maskinen och bränslet så
att eventuellt läckage och ångor inte riskerar att
komma i kontakt med gnistor eller öppen låga,
exempelvis från elmaskiner, elmotorer, elkontakter/
strömbrytare eller värmepannor.
• Vid förvaring och transport av bränsle ska för
ändamålet speciellt avsedda och godkända behållare
användas.
Långtidsför varing
• Vid längre tids förvaring av maskin ska bränsletanken
tömmas. Hör med närmaste bensinstation var du kan
göra dig av med bränsleöverskott.
!
V
ARNING! Att köra en motor i ett instängt
eller dåligt ventilerat utrymme kan
orsaka dödsfall genom kvävning eller
kolmonoxidförgiftning.
Bränsle och bränsleångor är mycket
brandfarliga och kan ge allvarliga skador
vid inandning och hudexponering.Var
därför försiktig vid hantering av bränsle
och sörj för god luftventilation vid
bränslehantering.
Motorns avgaser är heta och kan
innehålla gnistor vilka kan orsaka brand.
Starta därför aldrig maskinen inomhus
eller nära eldfängt material!
Rök inte och placera heller inte något
varmt föremål i närheten av bränsle.
OBS! Maskinen är försedd med en fyr taktsmotor. Se till
att det alltid finns tillräckligt med olja i oljetanken.
OBS! Kontrollera oljenivån innan gräsklipparen startas.
En för låg oljenivå kan orsaka allvarliga motorskador.
!
V
ARNING! Stanna motorn och låt den
svalna några minuter före tankning.
Motorn ska vara frånslagen, med
stoppkontakten i läge STOP.
Öppna tanklocket sakta vid
bränslepåfyllning så att eventuellt
övertryck sakta försvinner.
Torka rent runt tanklocket.
Drag åt tanklocket noga efter tankning.
Oaktsamhet kan leda till brand.
Flytta maskinen minst 3 m från
tankningsstället innan du startar.

HANDHA V ANDE
6 – Sv
enska

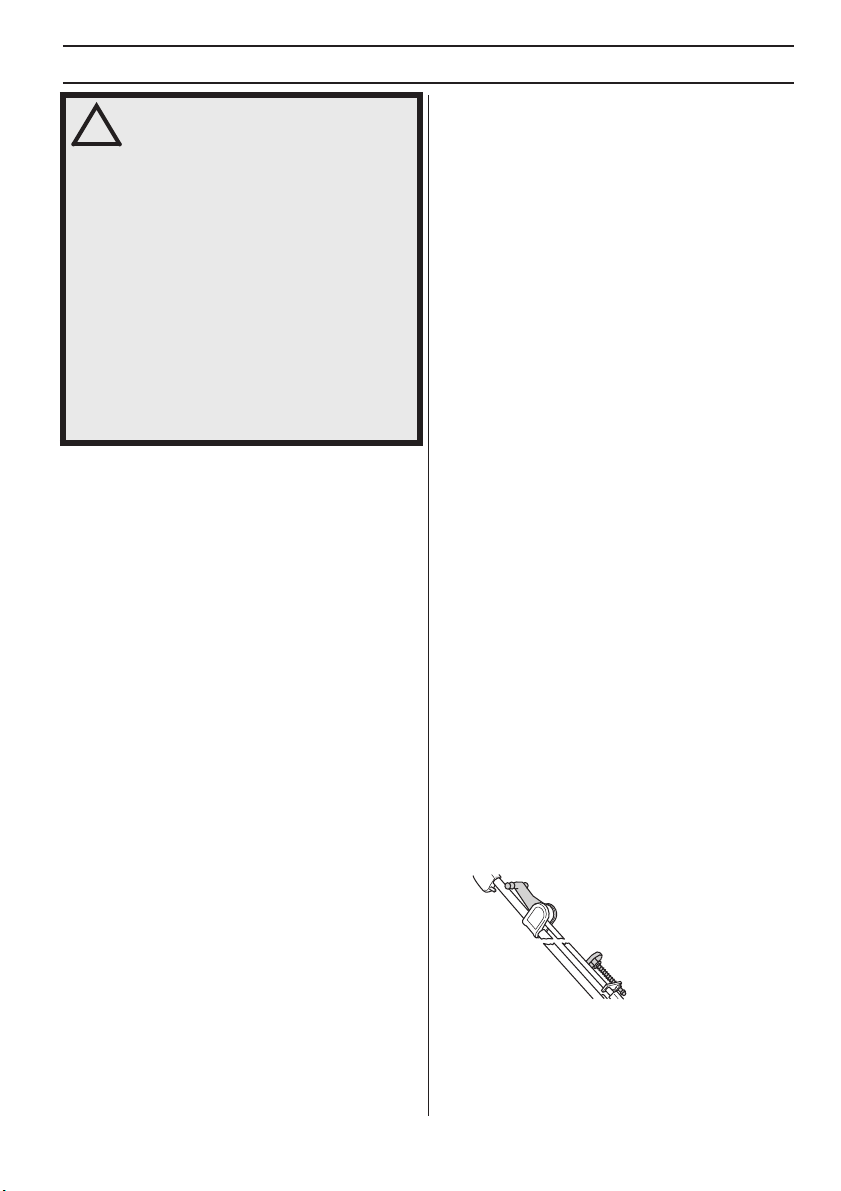

Montering oc h inställningar
• Montera handtaget i handtagsfästet på maskinen.
• Fäst reglage för att höja/sänka skärutrustningen.
Motor olja (S400B)
• Motorn levereras utan olja. Fyll på med motorolja till
rätt nivå. Se anvisningar i avsnitt ”Underhåll”.
P ersonlig skyddsutrustning
Vid all an vändning av maskinen skall godkänd personlig
skyddsutrustning användas. Personlig skyddsutrustning
eliminerar inte skaderisken, men den reducerar effekten
av en skada vid ett olyckstillbud. Be din återförsäljare om
hjälp vid val av utrustning.
Använd alltid:
• Halkfria och stadiga stövlar eller skor.
• Använd alltid kraftiga långbyxor. Bär inte kortbyxor
eller sandaler och gå inte barfota.
• Handskar ska användas när det behövs, t ex vid
montering, inspektion eller rengöring av
skärutrustning.
Allmänna säkerhetsinstruktioner
Detta a vsnitt behandlar grundläggande säkerhetsregler
för arbete med maskinen. Given information kan aldrig
ersätta den kunskap en yrkesman besitter i form av
utbildning och praktisk erfarenhet.
• Läs igenom bruksanvisningen noggrant och förstå
innehållet innan du använder maskinen. Läs den
medföljande bruksanvisning från motortillverkaren.
• Tänk på att användaren är ansvarig för olyckor eller
faror för andra människor eller deras egendom.
• Maskinen ska hållas ren. Skyltar och dekaler ska vara
fullt läsbara.
An vänd alltid sunt förnuft
Det är omöjligt att täc ka alla tänkbara situationer du kan
ställas inför. Var alltid försiktig och använd sunt förnuft.
När du råkar ut för en situation som gör dig osäker
angående fortsatt användning skall du rådfråga en
expert.Vänd dig till din återförsäljare, din serviceverkstad
eller en erfaren användare. Undvik all användning du
anser dig otillräckligt kvalificerad för!
!
V ARNING! Överexponering av vibrationer
kan leda till blodkärls- eller nervskador
hos personer som har
blodcirkulationsstörningar. Uppsök
läkare om ni upplever kroppsliga
symptom som kan relateras till
överexponering av vibrationer. Exempel
på sådana symptom är domningar,
avsaknad av känsel, ”kittlingar”,
”stickningar”, smärta, avsaknad eller
reducering av normal styrka,
förändringar i hudens färg eller dess yta.
Dessa symptom uppträder vanligtvis i
fingrar, händer eller handleder. Riskerna
kan öka vid låga temperaturer.
!
V
ARNING! Denna maskin alstrar under
drift ett elektromagnetiskt fält. Detta fält
kan under vissa omständigheter ge
påverkan på aktiva eller passiva
medicinska implantat. För att reducera
risken för allvarliga eller livshotande
skador rekommenderar vi därför
personer med implantat att rådgöra med
läkare samt tillverkaren av det
medicinska implantatet innan denna
maskin används.
!
V
ARNING! Maskinen kan felaktigt eller
slarvigt använd vara ett farligt redskap,
som kan orsaka allvarliga skador eller
dödsfall för användaren eller andra. Låt
aldrig barn eller andra personer som inte
utbildats i handhavande av maskinen,
använda eller underhålla den. Lokala
föreskrifter kan reglera användarens
ålder.
Personer med nedsatt fysisk eller mental
förmåga eller som av andra hälsoskäl
inte är lämpade att använda maskinen får
inte använda maskinen utan tillsyn av en
person som ansvarar för deras säkerhet.
Låt aldrig någon annan använda
maskinen utan att försäkra dig om att de
har förstått innehållet i
bruksanvisningen.
Använd aldrig maskinen om du är trött,
om du har druckit alkohol eller om du tar
mediciner, som kan påverka din syn, ditt
omdöme eller din kroppskontroll.

HANDHA V ANDE
Sv enska –
7
Elsäkerhet
• Var uppmärksam på att inte köra över strömkabeln.
Håll strömkabeln borta från skärutrustningen. En
skadad strömkabel kan leda till att maskinen blir
strömförande.
• Om strömkablen skadats, drag omedelbart ut
kontakten ur vägguttaget utan att vidröra den skadade
delen av strömkabeln.
• Om strömkabeln skadats måste maskinen lämnas in
till en aukoriserad verkstad för byte.
• Klipp alltid i riktning ifrån strömkabeln för att undvika
att köra över den.
• Koppla maskinen till en jordad förlängningskabel
avsedd för utomhusbruk. Kabeln ska ha en
strömförande area av minst 3x1,5 mm
2
och en
maximal längd av 30 m.
• Anslut alltid maskinen via en jordfelsbrytare med
personskydd dvs jordfelsbrytare som bryter vid 30 mA
felström.
Säkerhet i arbetsområdet
• Föremål som träffar skärutustningen kan kastas iväg
och orsaka skador på människor och föremål. Se till
att inga människor eller djur befinner sig i närheten.
• Undvik användning vid ogynnsamma
väderleksförhållanden. Exempelvis tät dimma, kraftigt
regn, hård vind, stark kyla, osv.
• Använd maskinen endast i dagsljus eller under andra
väl upplysta förhållanden.
• Iaktta omgivningen för att säkerställa att ingen/inget
kan påverka din kontroll över maskinen.
• Se upp för rötter, stenar, grenar, gropar, diken, osv.
Högt gräs kan dölja hinder.
• Vid sluttande terräng bör gångstråken läggas
vinkelrätt mot lutningen. Det är mycket lättare att gå
på tvären i en lutning än upp och ner.
• Var uppmärksam när du närmar dig dolda hörn och
föremål som kan skymma ditt synfält.
Säkerhet vid arbete
• Använd maskinen endast till det den är avsedd för.
• Använd personlig skyddsutrustning. Se anvisningar
under rubrik ”Personlig skyddsutrustning”.
• Lämna aldrig maskinen utan uppsikt med motorn
igång.
• Vid förflyttning ska motorn stängas av.
• Under samt en stund efter användning är
ljuddämparen mycket varm. Rör inte ljuddämparen
om den är varm! Använd aldrig en maskin utan eller
med defekt ljuddämpare.
• Avbryt omedelbart klippningen om du kör på ett
främmande föremål. Stäng av maskinen.
S400B Ta
bort tändkabeln från tändstiftet. S400E Dra ur
strömkabeln ur uttaget. Kontrollera att maskinen inte
är skadad.
• Om kraftiga vibrationer uppstår, stanna maskinen.
S400B Ta bort tändkabeln från tändstiftet. S400E Dra
ur strömkabeln ur uttaget. Kontrollera att maskinen
inte är skadad.
• Gör aldrig justeringar med motorn igång.
Grundläggande arbetsteknik
Allmänt
Vertikalskära gör man för att renovera och lufta en
gräsmatta som blivit förstörd av mossa, ogräs etc.
Behandlingen bör göras i början av säsongen när gräset
är i god tillväxt.
• Klipp gräsmattan. Rensa den grundligt för att undvika
skador på knivarna.
• Kör en gång på ett håll och andra gången vinkelrätt
mot första gången för bästa effekt.

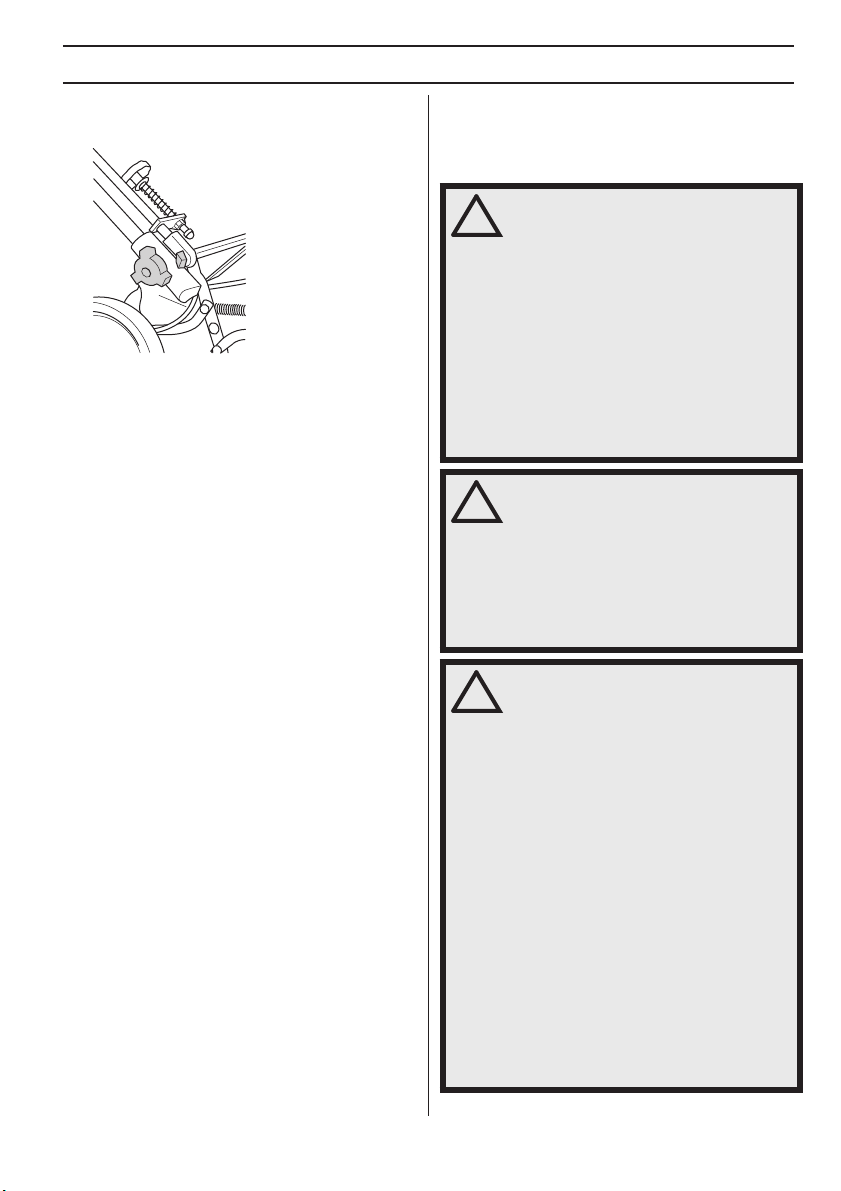

Arbetsdjup
• För ner handtaget för att sänka skärutrustningen.
• Arbetsdjupet justeras med justerskruven och bör vara
ca 4-5 mm. Justera inställningen efter några timmars
drift.
• Höj skärutrustningen vid förflyttning av maskinen.
!
VARNING! Icke auktoriserade ändringar
och/eller tillbehör kan medföra allvarliga
skador eller dödsfall för användaren eller
andra. Under inga förhållanden får
maskinens ursprungliga utformning
ändras utan tillstånd från tillverkaren.
Modifiera aldrig denna maskin så att den
ej längre överensstämmer med
originalutförandet, och använd den inte
om den verkar ha blivit modifierad av
andra.
Använd aldrig en maskin som är felaktig.
Följ underhålls-, kontroll- och
serviceinstruktioner i denna
bruksanvisning. Vissa underhålls- och
serviceåtgärder skall utföras av tränade
och kvalificerade specialister.
Använd alltid originaltillbehör.

HANDHAVANDE
8 – Svenska

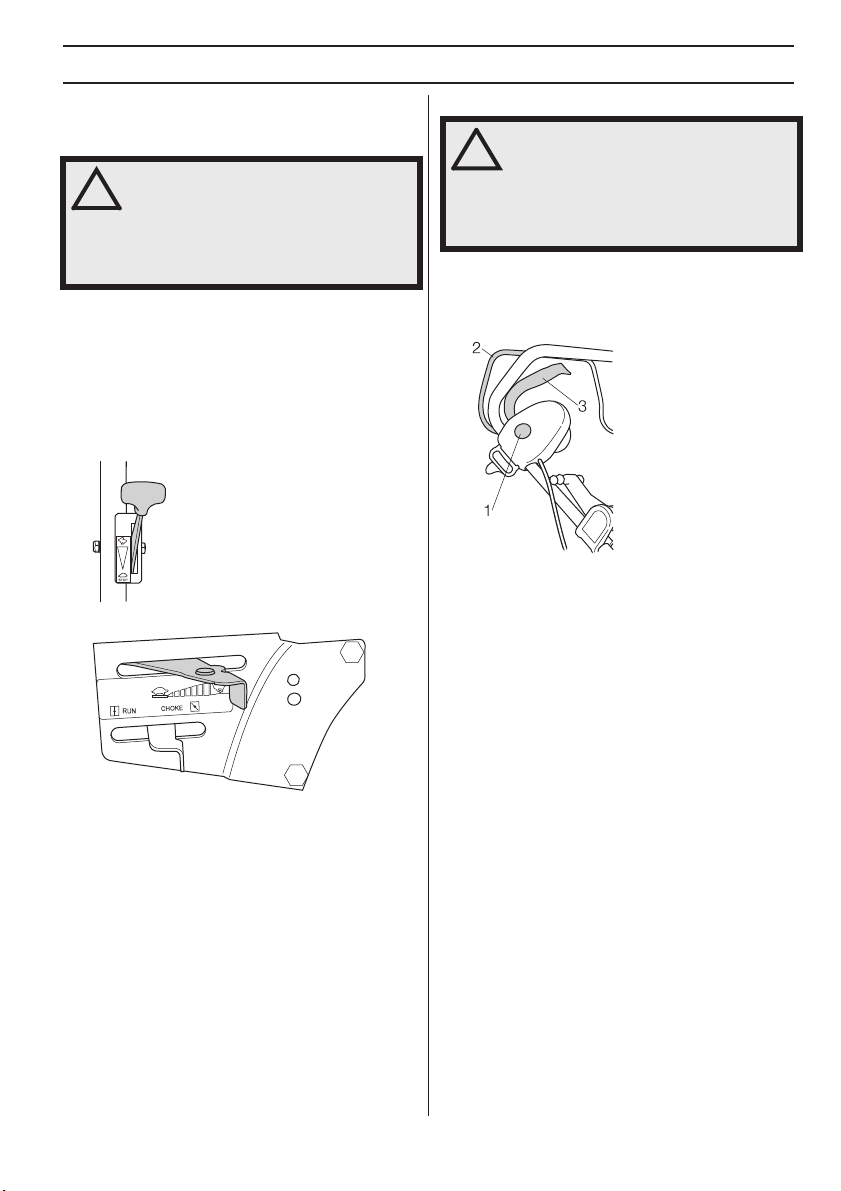

Start och stopp
Före start
• Se till att inga obehöriga finns inom arbetsområdet.
• Utför daglig tillsyn. Se anvisningar i avsnitt
”Underhåll”.
Start
S400B
• Sätt gasreglaget på full gas.
• Vid kallstart: Ställ chokereglaget i chokeläge.
• Ställ brytaren i ”I”-läge.
• Grip starthandtaget, drag med höger hand långsamt
ut startlinan tills ett motstånd känns (starthakarna
griper in) och gör därefter snabba och kraftfulla ryck.
Vira aldrig startlinan runt handen.
• Ställ chokereglaget i läge RUN.
• Tryck in bygeln mot handtaget för att starta drivningen
av knivarna. Släpp bygeln för att stanna drivningen av
knivarna.
S400E
• Anslut maskinens kontakt till ett eluttag.
• Håll in startgasspärren och tryck in gasreglaget mot
handtaget för att starta motorn.
Tryck in bygeln mot handtaget för att starta drivningen av
knivarna. Släpp bygeln för att stanna drivningen av
knivarna.
Stopp
•S400B Ställ brytaren i ”0”-läge.
•S400E Släpp gasreglaget för att stanna motorn.
!
VARNING! Läs igenom bruksanvisningen
noggrant och förstå innehållet innan du
använder maskinen.
Använd personlig skyddsutrustning. Se
anvisningar under rubrik ”Personlig
skyddsutrustning”.
!
VIKTIGT! Använd en skarvsladd avsedd
för utomhusbruk. Anslut alltid maskinen
via en jordfelsbrytare med personskydd
dvs jordfelsbrytare som bryter vid 30 mA
felström. Använd inte maskinen när det
regnar eller på en blöt gräsmatta.

UNDERHÅLL
Svenska – 9
Allmänt
• Låt din Klippo-återförsäljare regelbundet kontrollera
maskinen och göra nödvändiga inställningar och
reparationer.
• Använd alltid originaltillbehör.
Daglig tillsyn
Allmän översyn
• Kontrollera att maskinens säkerhetsutrustning är
oskadd.
• Kontrollera att skruvar och muttrar är åtdragna.
•S400E Kontrollera att kabeln och förlängningskabeln
är hel och i bra skick. Om strömkabeln skadats måste
maskinen lämnas in till en aukoriserad verkstad för
byte.
Utvändig rengöring
•Kontrollera att motorns kylluftintag är fritt från löv, gräs
och smuts. Rengör kylflänsar.
• Rengör maskinen utvändigt. Spola aldrig vatten direkt
på motorn.
• Smörj in alla rörliga delar med motorolja.
Justering av vajerspänning
Om inte drivningen fungera som den ska kan
drivningvajern behöva justeras.
• Lossa låsmuttern.
• Spänn vajern genom att skruva på spännmuttern.
• Spänn låsmuttern.
Luftfilter (S400B)
•Lossa klämmorna på luftfilterkåpans sidor och ta bort
kåpan.
• Byt filtret.
• Sätt tillbaka luftfilterkåpan.
Oljenivå (S400B)
• Placera maskinen vågrätt.
• Skruva bort oljepåfyllningslocket.
• Kontrollera oljenivån, fyll på om nödvändigt. Oljan ska
gå till ca 35 mm under den nedersta delen av
röröppningen.
• Skruva på oljepåfyllningslocket.
Byte av olja
Motoroljan skall bytas efter de fem första driftstimmarna
och sedan efter 50 timmars nomaldrift eller 25 timmars
intensiv användning. Byt olja medan motorn är varm.
• Töm bränsletanken genom att köra maskinen tills
tanken är tom.
• Ta bort avtappningspluggen.
• Tippa maskinen och töm ut oljan i en lämlig behållare.
OBS! Tändstiften ska vara uppåt vi tippning av
maskinen.
• Hör med närmaste bensinstation var du kan göra dig
av med motoroljeöverskottet.
• Sätt tillbaka pluggen och fyll på med ny olja.
Tändstift (S400B)
•Om maskinens effekt är låg, om den är svår att starta
eller om tomgången är ojämn: kontrollera alltid först
tändstiftet innan ytterligare åtgärder vidtages.
• Om tändstiftet är igensatt, rengör det och kontrollera
samtidigt att elektrodgapet är 0,7-0,8 mm. Byt ut var
100:e timme eller en gång per säsong.
!
VARNING! Användaren får endast utföra
sådana underhålls- och servicearbeten
som beskrivs i denna bruksanvisning.
Mer omfattande ingrepp skall utföras av
en auktoriserad serviceverkstad.
S400B Förhindra ofrivillig start genom
att avlägsna tändkabeln från tändstiftet.
S400E Kontroll och/eller underhåll skall
utföras med motorn frånslagen och
stickkontakten urdragen ur uttaget.
OBS! Använd alltid rekommenderad tändstiftstyp!
Felaktigt tändstift kan förstöra kolv/cylinder.

10 – Svenska
TEKNISKA DATA
Tekniska data
Anm. 1: Motorns angivna märkeffekt är medelvärdet för nettoeffekten (vid det specificerade varvtalet) hos en typisk
produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan
avvika från detta värde. Den faktiska effekten hos den motor som är installerad i slutprodukten kommer att bero på
driftshastigheten, omgivningens egenskaper och andra faktorer.
Anm. 2: Emission av buller till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG.
Anm. 3: Ljudtrycksnivå enligt EN 836. Redovisade data för ljudtrycksnivå har ett typiskt spridningsmått
(standardavvikelse) på 1,2 dB(A).
Anm. 4: Vibrationsnivå enligt EN 836. Redovisade data för vibrationsnivå har ett typiskt spridningsmått
(standardavvikelse) på 0,2 m/s2.
S400B S400E
Motor
Motortillverkare Briggs & Stratton Leroy Somer 230V + 50Hz
Cylindervolym, cm3127 -
Nominell motoreffekt, kW (se anm. 1) 2,9 1,6
Tändsystem
Tändstift Champion RJ19LM NGK BPR6ES
Elektrodgap, mm 0,76 0,7-0,8
Bränsle-/smörjsystem
Volym bensintank, liter 1,9 -
Volym oljetank, liter 0,6 -
Motorolja SAE 30, SAE 10W-30 -
Vikt
Maskin med tomma tankar, kg 35 35
Bulleremissioner (se anm. 2)
Ljudeffektnivå, uppmätt dB(A) 91 82
Ljudeffektnivå, garanterad dB(A) 94 85
Ljudnivåer (se anm. 3)
Ljudtrycksnivå vid användarens öra, dB(A) 80 71
Vibrationsnivåer, a hveq (se anm. 4)
Handtag, m/s2<2,5 <2,5
Skärutrustning
Arbetsbredd, mm 400 400
Arbetsdjup, mm 0-15 0-15
Varvtal, rpm 3000 3000
Kraftöverföring Kilrem med koppling via en
remspännare.
Kilrem med koppling via en
remspännare.

SYMBOLFORKLARING
Danish – 11
Symboler på maskinen:
ADVARSEL! Maskinen kan ved
forkert eller skødesløs brug være et
farligt redskab, som kan medføre
alvorlige skader eller dødsfald for
brugeren eller andre.
Læs brugsanvisningen omhyggeligt
igennem og forstå indholdet, inden
du bruger maskinen.
Pas på udslyngede genstande og
rikochettering.
Brug aldrig maskinen, hvis der er
personer, især børn, eller husdyr i
nærheden.
Undgå utilsigtet start ved at fjerne
tændkablet fra tændrøret.
Pas på den roterende kniv. Pas på
hænder og fødder.
Kontrol og/eller vedligeholdelse skal
udføres med motoren afbrudt og
stikket trukket ud af stikkontakten.
Enkeltisoleret
Udsæt ikke maskinen for regn eller
våde omgivelser. Vand, som
trænger ind i maskinen, forøger
risikoen for elektrisk stød.
Dette produkt er i overensstemmelse
med gældende CE-direktiv.
Støjemissioner til omgivelserne i
henhold til EF-direktiv. Maskinens
emission fremgår af kapitlet Tekniske
data og af en mærkat.
Forklaring til
advarselsniveauer
Advarslerne er inddelt i tre niveauer.
Advarsel!
FORSIGTIG!
BEMÆRK!
!
ADVARSEL! Bruges, hvis operatøren
udsætter sig for risiko for alvorlig
personskade eller dødsfald, og der er
stor risiko for skader på omgivelserne
ved tilsidesættelse af instruktionerne i
manualen.
!
FORSIGTIG! Bruges, hvis operatøren
udsætter sig for risiko for personskade,
eller der er risiko for skader på
omgivelserne ved tilsidesættelse af
instruktionerne i manualen.
BEMÆRK! Bruges, hvis der er risiko for skader på
materialer eller maskinen ved tilsidesættelse af
instruktionerne i manualen.

PRÆSENTATION
12 – Danish
Indhold Til vore kunder!
Tak, fordi du har valgt en Klippo®-maskine!
Vi håber, at du vil blive tilfreds med din maskine, og at den
bliver din ledsager i lang tid fremover. Når du køber vores
produkter, får du samtidig adgang til professionel hjælp
med reparationer og service. Hvis maskinen er købt et
sted, som ikke er autoriseret forhandler af vores
produkter, skal du spørge dem efter nærmeste
serviceværksted.
Denne brugsanvisning har stor værdi. Ved at følge
brugsanvisningen (brug, service, vedligeholdelse osv.)
kan du forlænge maskinens levetid væsentligt og endda
forøge dens værdi ved videresalg. Hvis du sælger din
maskine, skal du huske at overdrage brugsanvisningen til
den nye ejer.
Producentens forbehold
Al information og alle data i denne brugsanvisning gælder
fra den dato, brugsanvisningen blev indleveret til tryk.
Klippo forsøger hele tiden at videreudvikle sine produkter
og forbeholder sig derfor ret til ændringer af bl.a. form og
udseende uden forudgående varsel.
SYMBOLFORKLARING
Symboler på maskinen: ........................................ 11
Forklaring til advarselsniveauer ............................ 11
PRÆSENTATION
Indhold .................................................................. 12
Til vore kunder! ..................................................... 12
PRÆSENTATION
Hvad er hvad i maskinen? .................................... 13
BRÆNDSTOFHÅNDTERING
Generelt ................................................................ 14
Drivmiddel ............................................................. 14
Tankning ............................................................... 14
Transport og opbevaring ....................................... 14
BETJENING
Samling og indstillinger ......................................... 15
Personligt beskyttelsesudstyr ............................... 15
Generelle sikkerhedsinstruktioner ........................ 15
Grundlæggende arbejdsteknik .............................. 16
Start og stop ......................................................... 17
VEDLIGEHOLDELSE
Generelt ................................................................ 18
Dagligt eftersyn ..................................................... 18
Justering af kabelspændingen .............................. 18
Luftfilter ................................................................. 18
Olieniveau ............................................................. 18
Tændrør ................................................................ 18
TEKNISKE DATA
Tekniske data ........................................................ 19

Danish – 13
PRÆSENTATION
Hvad er hvad i maskinen?
1 Håndtag - sænkning/løftning af skæreudstyret
2 Startgaslås
3 Gasregulering
4 Stang til start/standsning af knivene
5 Justering af kabelspændingen
6 Tændrør
7 Choker
8 Luftfilterdæksel
9 Kontakt
10 Brændstofdæksel
11 Starthåndtag
12 Påfyldning af olie
13 Aftapningsprop
14 Justerskrue - arbejdsdybde
15 Elmotor
16 Brugsanvisning

BRÆNDSTOFHÅNDTERING
14 – Danish
Generelt
Drivmiddel
Benzin
• Brug blyfri eller blyholdig kvalitetsbenzin.
• Det laveste anbefalede oktantal er 90 (RON). Hvis du
kører motoren på benzin med et lavere oktantal end
90, kan der opstå såkaldt bankning. Dette medfører
øget motortemperatur, som kan forårsage
motorhavari.
• Hvor det er muligt at få miljøtilpasset benzin, såkaldt
alkylatbenzin, skal denne anvendes.
Motorolie
• Se anvisningerne under afsnittet "Vedligeholdelse".
• Motorolien skal skiftes første gang efter 5 timers drift.
Den anbefalede olietype fremgår af de tekniske data.
Brug aldrig olie, der er beregnet til totaktsmotorer.
Tankning
Start aldrig maskinen:
• Hvis du har spildt brændstof eller motorolie på
maskinen. Aftør al spildt væske, og lad
benzinresterne fordampe.
• Hvis du har spildt brændstof på dig selv eller dit tøj,
skift tøj.Vask de legemsdele, som har været i kontakt
med brændstoffet. Brug vand og sæbe.
• Hvis maskinen lækker brændstof. Kontrollere
regelmæssigt for lækage fra tankdæksel og
brændstofslanger.
Transport og opbevaring
•Opbevar og transporter maskinen og brændstoffet, så
eventuel lækage og dampe ikke risikerer at komme i
kontakt med gnister eller åben ild, f.eks. fra
elmaskiner, elmotorer, elkontakter/afbrydere eller
oliefyr.
• Ved opbevaring og transport af brændstof skal der
bruges en til formålet passende og godkendt
beholder.
Langtidsopbevaring
• Ved længere tids opbevaring af maskinen skal
brændstoftanken tømmes. Spørg på den nærmeste
benzinstation, hvor du kan komme af med
overskydende brændstof.
!
ADVARSEL! At køre en motor i et lukket
eller dårligt udluftet rum kan medføre
døden som følge af kvælning eller
kulilteforgiftning.
Brændstof og brændstofslanger er
meget brandfarlige og kan give alvorlige
skader ved indånding og
hudeksponering.Vær derfor forsigtig ved
håndtering af brændstof, og sørg for god
luftventilation ved brændstofhåndtering.
Motorens udstødningsgasser er varme
og kan indeholde gnister, som kan
forårsage brand. Start derfor aldrig
maskinen indendørs eller i nærheden af
brandfarligt materiale!
Ryg ikke, og anbring aldrig varme
genstande i nærheden af brændstoffet.
BEMÆRK! Maskinen er udstyret med en firetaktsmotor.
Sørg for, at der er tilstrækkeligt med olie i olietanken.
BEMÆRK! Kontrollér olieniveauet, før plæneklipperen
startes. Et for lavt olieniveau kan forårsage alvorlige
motorskader.
!
ADVARSEL! Stands motoren, og lad den
afkøle nogle minutter før tankning.
Motoren skal være standset, og
stopkontakten i positionen STOP.
Åbn tankdækslet langsomt ved
brændstofpåfyldning, så et eventuelt
overtryk langsomt forsvinder.
Tør rent rundt om tankdækslet.
Spænd tankdækslet omhyggeligt efter
tankning. Forsømmelighed medfører
brandfare.
Flyt maskinen mindst 3 m væk fra
tankningsstedet, inden du starter.

BETJENING
Danish – 15
Samling og indstillinger
• Monter håndtaget i håndtagsstanderen på maskinen.
• Påsæt reguleringsmekanismen til løftning/sænkning
af skæreudstyret
Motorolie (S400B)
• Motoren leveres uden olie. Fyld den korrekte
oliemængde på motoren. Se anvisningerne under
afsnittet "Vedligeholdelse".
Personligt beskyttelsesudstyr
Ved enhver anvendelse af maskinen skal der bruges
godkendt personligt beskyttelsesudstyr. Det personlige
beskyttelsesudstyr udelukker ikke risikoen for skader,
men det mindsker effekten af en skade ved en ulykke.
Bed din forhandler om hjælp ved valg af udstyr.
Brug altid:
• Skridsikre og stabile støvler eller sko.
• Brug altid kraftige lange bukser. Brug ikke shorts eller
sandaler, og gå ikke barfodet.
• Handsker skal anvendes, når det behøves, f.eks. ved
montering, inspektion eller rengøring af
skæreudstyret.
Generelle
sikkerhedsinstruktioner
Dette afsnit behandler grundlæggende sikkerhedsregler
for arbejde med maskinen. Den givne information kan
aldrig erstatte den kundskab, en faguddannet bruger har
i form af uddannelse og praktisk erfaring.
• Læs brugsanvisningen omhyggeligt igennem og
forstå indholdet, inden du bruger maskinen. Læs
motorproducentens instruktionsbog.
• Vær opmærksom på, at føreren er ansvarlig for uheld
eller risici, som andre personer eller disses ejendom
udsættes for.
• Maskinen skal holdes ren. Skilte og mærkater skal
være fuldstændigt læsbare.
Brug altid din sunde fornuft.
Det er umuligt at dække alle tænkelige situationer, du kan
komme ud for. Vær altid forsigtig og brug din sunde
fornuft. Når du kommer ud for en situation, som du er
usikker på, skal du spørge en ekspert til råds. Henvend
dig til en forhandler, til dit serviceværksted eller til en, der
har erfaring med brugen af maskinen. Undgå at udføre
opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til!
!
ADVARSEL! Overeksponering af
vibrationer kan medføre blodkar- eller
nerveskader hos personer med
blodcirkulationsproblemer. Kontakt en
læge, hvis du oplever kropslige
symptomer, som kan relateres til
overeksponering af vibrationer.
Eksempler på sådanne symptomer er
følelsesløshed, manglende følesans,
”kildren”, ”stikken”, smerte, manglende
eller reduceret styrke i forhold til
normalt, forandringer i hudens farve eller
i dens overflade. Disse symptomer
forekommer almindeligvis i fingre,
hænder eller håndled. Risiciene kan
øges ved lave temperaturer.
!
ADVARSEL! Denne maskine skaber et
elektromagnetisk felt under brug. Dette
felt kan i nogle tilfælde påvirke aktive
eller passive medicinske implantater. For
at reducere risikoen for alvorlige eller
dødbringende skader anbefaler vi, at
personer med medicinske implantater
kontakter deres læge og producenten af
det medicinske implantat, før de tager
maskinen i brug.
!
ADVARSEL! Maskinen kan ved forkert
eller skødesløs brug være et farligt
redskab, som kan medføre alvorlige
skader eller dødsfald for brugeren eller
andre. Lad aldrig børn eller personer,
som ikke er instrueret i håndtering af
maskinen, bruge eller vedligeholde den.
Brugerens alder kan være reguleret af
lokale regler.
Maskinen bør ikke benyttes af personer
med nedsat fysisk eller mental formåen
eller af personer, som af
helbredsrelaterede årsager ikke er i
stand til at betjene maskinen, medmindre
de overvåges af en person, som er
ansvarlig for deres sikkerhed.
Lad aldrig andre bruge maskinen, uden
at du har sikret dig, at vedkommende har
forstået indholdet i brugsanvisningen.
Brug aldrig maskinen, hvis du er træt,
hvis du har drukket alkohol, eller hvis du
tager medicin, som kan påvirke dit syn,
dit overblik eller din kropskontrol.

BETJENING
16 – Danish
Elektrisk sikkerhed
• Pas på ikke at køre over strømkablet. Hold
strømkablet på sikker afstand af skæreudstyret. En
beskadiget strømledning kan medføre, at maskinen
bliver strømførende.
• Hvis strømkablet beskadiges, skal du trække stikket
ud af stikkontakten med det samme uden at berøre
den beskadigede del af strømkablet.
• Hvis strømkablet beskadiges, skal maskinen
indleveres på et autoriseret serviceværksted, så
kablet kan blive udskiftet.
• Klip altid i retningen væk fra strømkablet, så det ikke
bliver kørt over.
• Tilslut maskinen til en jordet forlængerledning, som er
egnet til udendørs brug. Kablet skal have et
strømførende tværsnit på mindst 3 x 1,5 mm2og må
maks. være 30 m langt.
• Tilslut altid maskinen via en HFI-afbryder med
personbeskyttelse, dvs. en HFI-afbryder, der udløser
ved en jordfejlstrøm på 30 mA.
Sikkerhed i arbejdsområdet
• Genstande, som kommer i kontakt med
skæreudstyret, kan blive kastet ud og forårsage
skader på personer eller andre genstande. Hold
personer og dyr på sikker afstand.
• Undgå anvendelse i dårligt vejr. F.eks. i tæt tåge,
kraftig regn, hård vind og kraftig kulde osv.
• Brug kun maskinen i dagslys eller under andre gode
belysningsforhold.
• Iagttag omgivelserne for at sikre, at der ikke er noget,
der kan komme til at påvirke din kontrol over
maskinen.
• Pas på rødder, sten, kviste, huller, grøfter osv. Højt
græs kan skjule forhindringer.
• Ved skrånende terræn bør gåstrækningen lægges
vinkelret på skråningen. Det er meget lettere at gå på
tværs af en skråning end op og ned.
• Vær forsigtig, når du nærmer dig uoverskuelige
hjørner og genstande, der kan blokere for udsynet.
Arbejdssikkerhed
• Brug kun maskinen til det formål, den er beregnet til.
• Brug personligt beskyttelsesudstyr. Se
instruktionerne i afsnittet ”Personligt
beskyttelsesudstyr”.
• Lad aldrig maskinen være uden opsyn, når motoren
er i gang.
• Under transport skal motoren slukkes.
• Lyddæmperen er meget varm både under og et
stykke tid efter brugen. Rør ikke lyddæmperen, hvis
den er varm! Brug aldrig en maskine uden lyddæmper
eller med en defekt lyddæmper.
• Stands slåarbejdet med det samme, hvis du rammer
en ukendt genstand. Sluk for maskinen. S400B Fjern
tændkablet fra tændrøret. S400E Træk stikket ud af
stikkontakten. Kontrollér, at maskinen ikke er
beskadiget.
• Hvis der opstår kraftige vibrationer, skal du
øjeblikkeligt standse motoren. S400B Fjern
tændkablet fra tændrøret. S400E Træk stikket ud af
stikkontakten. Kontrollér, at maskinen ikke er
beskadiget.
• Foretag aldrig justeringer, mens motoren kører.
Grundlæggende arbejdsteknik
Generelt
Oprivning foretages for at forny og lufte en græsplæne,
der er beskadiget af mos, ukrudt osv. Denne behandling
skal gennemføres i starten af sæsonen, når græsset har
kraftig vækst.
• Slå græsplænen. Ryd den omhyggeligt for at undgå
skader på knivene.
• Kør én gang i én retning og endnu en gang vinkelret
på den oprindelige retning for at opnå det bedste
resultat.
Arbejdsdybde
• Sænk håndtaget for at sænke skæreudstyret.
• Arbejdsdybden justeres med justerskruen og bør
indstilles til ca. 4-5 mm. Juster indstillingen efter et par
timers arbejde.
• Løft skæreudstyret, når maskinen flyttes.
!
ADVARSEL! Ikke-autoriserede ændringer
og/eller ikke-autoriseret tilbehør kan
medføre alvorlige skader eller dødsfald
for brugeren eller andre. Maskinens
oprindelige udformning må under ingen
omstændigheder ændres uden
producentens samtykke.
Foretag aldrig ændringer på maskinen,
så den ikke længere svarer til
originaludførelsen, og undlad at bruge
maskinen, hvis den ser ud til at være
blevet ændret af andre.
Brug aldrig en maskine, som er behæftet
med fejl. Følg vedligeholdelses-, kontrol-
og serviceinstruktionerne i denne
brugsanvisning. Visse vedligeholdelses-
og serviceforanstaltninger må kun
udføres af erfarne og kvalificerede
specialister.
Brug altid originaltilbehør.

BETJENING
Danish – 17
Start og stop
Før start
•Sørg for, at ingen uvedkommende opholder sig inden
for arbejdsområdet.
• Gennemfør daglig vedligeholdelse. Se anvisningerne
under afsnittet "Vedligeholdelse".
Start
S400B
• Indstil gashåndtaget til fuld gas.
• Ved koldstart: Stil chokeren i chokestilling.
• Drej kontakten til "I"-position.
• Tag fat i starthåndtaget, træk langsomt startsnoren ud
med højre hånd indtil modstand (starthagerne griber
fat), og træk derefter i snoren med nogle hurtige og
kraftige ryk. Vikl aldrig startsnoren rundt om hånden.
• Stil chokerhåndtaget i RUN-positionen.
• Tryk stangen ind imod styret for at starte drevet til
knivene. Slip stangen for at afbryde drevet til knivene.
S400E
• Sæt strøm til maskinen.
• Hold startlåsen på gaskablet inde, og tryk
gashåndtaget i retning af håndtaget for at starte
motoren.
Tryk stangen ind imod styret for at starte drevet til knivene.
Slip stangen for at afbryde drevet til knivene.
Stop
•S400B Drej kontakten til "0"-position.
•S400E Slip gashåndtaget for at standse motoren.
!
ADVARSEL! Læs brugsanvisningen
omhyggeligt igennem og forstå
indholdet, inden du bruger maskinen.
Brug personligt beskyttelsesudstyr. Se
instruktionerne i afsnittet ”Personligt
beskyttelsesudstyr”.
!
VIGTIGT! Brug en forlængerledning, der
er beregnet til udendørs brug.Tilslut altid
maskinen via en HFI-afbryder med
personbeskyttelse, dvs. en HFI-afbryder,
der udløser ved en jordfejlstrøm på 30
mA. Brug ikke maskinen i regnvejr eller
på en våd græsplæne.

VEDLIGEHOLDELSE
18 – Danish
Generelt
• Lad din Klippo-forhandler efterse maskinen
regelmæssigt og foretage nødvendige indstillinger og
reparationer.
• Brug altid originaltilbehør.
Dagligt eftersyn
Generelt eftersyn
• Kontrollér, at maskinens sikkerhedsudstyr er
ubeskadiget.
• Kontrollér, at skruer og møtrikker er spændte.
•S400E Kontrollér, at ledningen og forlængerledningen
er intakte og i god stand. Hvis strømkablet
beskadiges, skal maskinen indleveres på et
autoriseret serviceværksted, så kablet kan blive
udskiftet.
Udvendig rengøring
•Kontroller, at motorens køleluftindsugning er fri for løv,
græs og snavs. Rengør køleribber.
• Rengør maskinen udvendigt. Sprøjt aldrig vand
direkte på motoren.
• Smør alle bevægelige dele med motorolie.
Justering af kabelspændingen
Hvis drevet ikke fungerer efter hensigten, skal drevkablet
muligvis justeres.
• Løsn låsemøtrikken.
• Spænd kablet ved at dreje spændingsskruen.
• Spænd låsemøtrikken.
Luftfilter (S400B)
•Løsn klemmerne på luftfilterafskærmningens sider, og
fjern afskærmningen.
• Udskift filteret.
• Monter luftfilterdækslet.
Olieniveau (S400B)
• Anbring maskinen i en vandret position.
• Skru oliepåfyldningslåget af.
• Kontrollér oliestanden, og suppler om nødvendigt.
Oliestanden skal stå op til ca. 35 mm under den
nederste del af røråbningen.
• Skru oliepåfyldningslåget på.
Olieskift
Motorolien skal udskiftes efter de første fem timers drift
og derefter for hver 50 timers normal drift eller 25 timers
tung drift. Skift motorolien med varm motor.
• Tøm benzintanken ved at køre maskinen tør.
• Fjern aftapningsproppen.
• Tip maskinen, og tap olien over i en egnet beholder.
BEMÆRK! Tændrørene skal vende opad, når
maskinen tippes.
• Forhør dig på den nærmeste benzintank om, hvor du
kan komme af med den overskydende motorolie.
• Sæt proppen tilbage, og påfyld ny olie.
Tændrør (S400B)
•Hvis maskinens effekt er lav, hvis den er vanskelig at
starte, eller hvis tomgangsskruen er ujævn: Kontrollér
altid først tændrøret, før du foretager yderligere
afhjælpning.
• Hvis tændrøret er tilstoppet, skal det renses, og
samtidig skal det kontrolleres, at elektrodeafstanden
er 0,7-0,8 mm. Udskift for hver 100 timer eller én gang
pr. sæson.
!
ADVARSEL! Brugeren må kun udføre den
form for vedligeholdelses- og
servicearbejde, der beskrives i denne
brugsanvisning. Mere omfattende
arbejde skal udføres af et autoriseret
serviceværksted.
S400B Undgå utilsigtet start ved at fjerne
tændkablet fra tændrøret.
S400E Kontrol og/eller vedligeholdelse
skal udføres med motoren afbrudt og
stikket trukket ud af stikkontakten.
BEMÆRK! Brug altid anbefalet tændrørstype! Forkert
tændrør kan ødelægge stempel/cylinder.

Danish – 19
TEKNISKE DATA
Tekniske data
Anm. 1: Motorens effektangivelse er den gennemsnitlige nettoeffekt (ved det anførte omdrejningstal) for en typisk
produktionsmodel af motoren målt iht. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan afvige fra
denne værdi. Den faktiske effekt på motoren, som monteres i den færdige maskine, vil afhænge af driftshastigheden,
miljøhensyn og andre værdier.
Anm. 2: Emission af støj til omgivelserne målt som lydeffekt (LWA) i henhold til Rådets direktiv 2000/14/EF.
Anm. 3: Lydtryksniveau iht. EN 836. Rapporterede data for lydtryksniveau har en typisk statistisk spredning
(standardafvigelse) på 1,2 dB (A).
Anm. 4: Vibrationsniveau iht. EN 836. Rapporterede data for vibrationsniveau har en typisk statistisk spredning
(standardafvigelse) på 0,2 m/s2.
S400B S400E
Motor
Motorproducent Briggs & Stratton Leroy Somer 230V + 50Hz
Cylindervolumen, cm3127 -
Nominell motoreffekt, kW (se anm. 1) 2,9 1,6
Tændingssystem
Tændrør Champion RJ19LM NGK BPR6ES
Elektrodeafstand, mm 0,76 0,7-0,8
Brændstof-/smøresystem
Volumen benzintank, liter 1,9 -
Volumen olietank, liter 0,6 -
Motorolie SAE 30, SAE 10W-30 -
Vægt
Maskine med tomme tanke, kg 35 35
Støjemissioner (se anm. 2)
Lydeffektniveau, målt dB(A) 91 82
Lydeffektniveau, garanteret dB(A) 94 85
Lydniveauer (se anm. 3)
Lydtrykniveau ved brugerens øre, dB(A) 80 71
Vibrationsniveauer, a hveq (se anm. 4)
Håndtag, m/s2<2,5 <2,5
Skæreudstyr
Arbejdsbredde, mm 400 400
Arbejdsbredde, mm 0-15 0-15
Hastighed, o/min. 3000 3000
Kraftoverførsel V-rem med kobling via
remstrammer.
V-rem med kobling via
remstrammer.

SYMBOLFORKLARING
20 – Norwegian
Symboler på maskinen:
ADVARSEL! Hvis maskinen brukes
uforsiktig eller feilaktig, kan den
være et farlig redskap som kan
forårsake alvorlige skader eller
dødsfall for brukeren eller andre.
Les nøye gjennom
bruksanvisningen og forstå
innholdet før du bruker maskinen.
Se opp for gjenstander som slynges
ut og rikosjetterer.
Bruk aldri maskinen dersom
personer, spesielt barn, eller husdyr
oppholder seg i nærheten.
Hindre utilsiktet oppstart ved å
fjerne tenningskabelen fra
tennpluggen.
Advarsel om roterende kniv. Pass
på hender og føtter.
Kontroll og/eller vedlikehold skal
utføres med motoren avslått og
støpselet trukket ut av stikkontakten.
Enkleisolert
Maskinen må ikke utsettes for regn
eller fuktighet. Hvis det kommer
vann inn i maskinen øker faren for
elektrisk støt.
Dette produktet er i overensstemmelse
med gjeldende CE-direktiv.
Støyutslipp til omgivelsene ifølge EFs
direktiv. Maskinens utslipp angis i
kapitlet Tekniske data og på
klistremerke.
Forklaring av
advarselsmerker
Advarslene er delt inn i tre nivåer.
Advarsel!
OBS!
MERKNAD!
!
ADVARSEL! Brukes hvis det er fare for
alvorlig skade eller dødsfall for brukeren
eller skade på omgivelsene hvis
instruksjonene i håndboken ikke følges.
!
OBS! Brukes hvis det er fare for skade på
brukeren eller omgivelsene hvis
instruksjonene i håndboken ikke følges.
MERKNAD! Brukes hvis det er fare for skade på
gjenstander eller maskinen hvis instruksjonene i
håndboken ikke følges.
