NOVAR 2100
NOVAR 2200
Power Factor Controllers
Regulatory ws ółczynnika mocy
Regulátory jalového výkonu
Short Manual / Instrukcja-wersja skrócona / Stručný návod k obsluze
Firmware v 3 0
This Short Manual contains Novar 2100/2200 instruments typical installation basic information only. Full-scale Operating Manual containing detailed description of all features
can be free downloaded from manufacturer's website www.kmbsystems.eu .
Ta skrócona instrukcja obsługi regulatora NOVAR 2100/2200 zawiera podstawowe informacje dla typowego podłączenia. Pełna instrukcja obsługi zawiera szczegółowy opis
wszystkich funkcji i można ją pobrać za darmo ze strony internetowej producenta www.kmbsystems.eu .
Tento stručný popis obsahuje pouze základní informace pro instalaci regulátorů NOVAR 2100/2200 v jejich typickém zapojení. Podrobný návod k obsluze, obsahující
kompletní popis regulátorů, je volně ke stažení na internetu na stránkách výrobce www.kmb. cz .
rev.1.0, 6/2019

1. Installation
1.1 Physical
The instrument is built in a plastic box to be installed in a distribution board panel. The instrument’s position must be fixed with locks. Put the locks into square inserts placed
diagonally on the top and bottom of the box and tighten the screws to the panel.
Natural air circulation should be provided inside the distribution board cabinet, and in the instrument’s neighbourhood, especially underneath the instrument, no other
instrumentation that is source of heat should be installed.
1.2 Instrument Connection
1.2.1 Power Su ly and Measuring Voltage
1.2.1.1 NOVAR 2100
It is necessary to connect an auxiliary supply voltage in the range as declared in technical specifications table to the terminals L1 (No. 1) and N/L2 (No.2). The instrument
uses this power supply voltage as measuring voltage simultaneously.
The supply voltage must be connected via a disconnecting device (switch - see installation diagram). It must be situated directly at the instrument and must be easily
accessible by the operator. The disconnecting device must be labelled as the disconnecting device of the equipment. A two-pole circuit breaker with the C-type tripping
characteristics rated at 1A may be used for this; however its function and position must be clearly marked (symbols „O" and „I" according to EN 61010 – 1).
A connection cable maximum cross section area is 2.5 mm2.
1.2.1.2 NOVAR 2200
Connect an auxiliary supply voltage in the range as declared in technical specifications table to the terminals AV1 (No. 1) and AV2 ( No.2).
In case of DC supply voltage the polarity of connection is generally free, but for maximum electromagnetic compatibility it is recommended to connect grounded pole to the
terminal AV2.
The supply voltage must be connected via a disconnecting device ( switch - see installation diagram ). It must be situated directly at the instrument and must be easily
accessible by the operator. The disconnecting device must be labelled as the disconnecting device of the equipment. A two-pole circuit breaker with the C-type tripping
characteristics rated at 1A may be used for the disconnecting device; however its function and position must be clearly marked (symbols „O" and „I" according to EN 61010 –
1). If one of the supply signals is neutral wire N (or PEN) usually a single breaker in the line branch is sufficient.
Measuring voltage must be connected to the terminals L1 (No. 5) and N/L2 ( No.6). Connecting wires should be protected by, for example, fuses of rating 1A.
A connection cable maximum cross section area is 2.5 mm2.
1.2.2 Measuring Current
The instruments are designed for indirect current measurement via external CT only. Signal of any phase and of any polarity can be used.
The current signal from 5A or 1A (or 0.1A for the „X/100mA“ models) instrument current transformer must be connected to the terminals pairs IS1 and IS2 (No. 3 and 4).
The CT-ratio must be set in the Installation group of parameters (par. 71).
A connection cable maximum cross section area is 2.5 mm2.
1.2.3 Relay Out uts
Instruments can have up to 24 relay outputs arranged in up to three groups. The groups are isolated from each other. Each group has one relay common pole terminal C1,
C2 , C3 (No.10, 20 and 30) and six or nine relay output terminals marked – for example for group 1 - 1.1 through 1.9 (No.11 ÷ 19).
Any combination of compensation capacitors and chokes can be connected to the instrument outputs via appropriate contactors.
If not of all outputs used, you can use upper three relay outputs for alarm signalling or for heating/cooling control.
A connection cable maximum cross section area is 2.5 mm2.
1.2.4 Digital In ut
Models with 18 and 24 outputs are equipped with the digital input. It can be used for the 2nd tariff control of power factor control process or as the alarm input..
Use terminals D1A and D1B (No. 51 and 52) for the digital input connection – see wiring examples in appropriate chapter further below. The input is isolated from other
instrument circuitry.
To activate the output apply voltage of specified range to the terminals.

2. Commissioning
On connecting power supply, the instrument performs internal diagnostics, display test and then gradually shows screens with the instrument type and setting of basic
parameters : instrument model and firmware version number, VT-ratio (if indirect voltage connection is set), CT-ratio and nominal frequency fNOM and nominale voltage UNOM.
Then the instrument starts display actual measured values. Simultaneously, if the instrument has a communication line, it can be set and its measured values read via the
communication link using a PC.
As, because of the first installation, the instrument knows neither output types nor reactive power sizes of individual outputs, it gets into the standby mode, which is signalled
by flashing symbol .
If measuring voltage is present and measured current reaches at least minimum level, the instrument tries to start automatic connection detection (ACD) process that is
indicated with flashing symbol and the A C d message. As soon as it occurs, switch into instrument parameters with the key. When parameters are displayed, the
ACD-proces is cancelled and the controller stays in the standby mode until it returns back to measured quantities display – that occurs automatically after about 30 seconds if
no key is pressed.
At this moment, before we let the ACD-process running it is necessary to set so called Installation parameters, that are essential for proper operation of the instrument.
2.1 Measured Electrical Quantities Installation Setu
For proper data evaluation it is necessary to set the Installation Setting group parameters, starting from parameter 71 up :
•CT- ratio ( p. 71 ). Can be set in form either …/ 5A or …/ 1A.
Furthermore, so called I-Multi lier can be set too. You can modify the CT- ratio with this parameter. For example, to get better precision when using
overweighted CTs, you can apply more windings of measured wire through the transformer. Then you must set the multiplier. For example, for 2 windings
applied, set the multiplier to 1/2 = 0.5 .
For standard connection with 1 winding, the multiplier must be set to 1.
•Connection Ty e ( p. 72 ) needs to be set to 1 Y 3 or 1 d 3. The U1-voltage angle is recommended to be set automatically during so called ACD-
process (see below).
•Connection Mode ( parameter 74 ) determines if voltage signals are connected directly ( - - - ) or via voltage transformers. In such case the VT-ratio
must be set. The VT-ratio must be set in form Nominal primary voltage / Nominal secondary voltage. For very high primary voltages the U-Multi lier must be
used.
•Nominal frequency fNOM ( p. 75 ) must be set in compliance with the measurement network nominal frequency to either 50 or 60 Hz.
•Nominal Voltage UNOM ( p. 75 ) and Nominal Power PNOM ( p. 76 ) : For the voltage alarms operation and other functions it is necessary to enter also the
nominal ( primary ) voltage of the measured mains UNOM and nominal apparent three-phase power (input power) of the connected load PNOM ( in units of kVA ).
Although the correct setup of the UNOM and PNOM has no effect on measuring operation of the instrument, it is strongly recommended to set at least the UNOM
correctly.
The UNOM is displayed either as line-to-neutral or line-to-line form depending on the connection mode setup : “direct” or “via VT”, respectively.
Correct setting of the PNOM is not critical, it influences percentage representation of powers and currents and statistical processing of measuring in the
software only. If the PNOM of measured network node is not defined, we recommend to set its value, for example, to the nominal power of source transformer
or to the maximum supposed power estimated according current transformers ratio, etc.
2.1.1 Setu Exam le

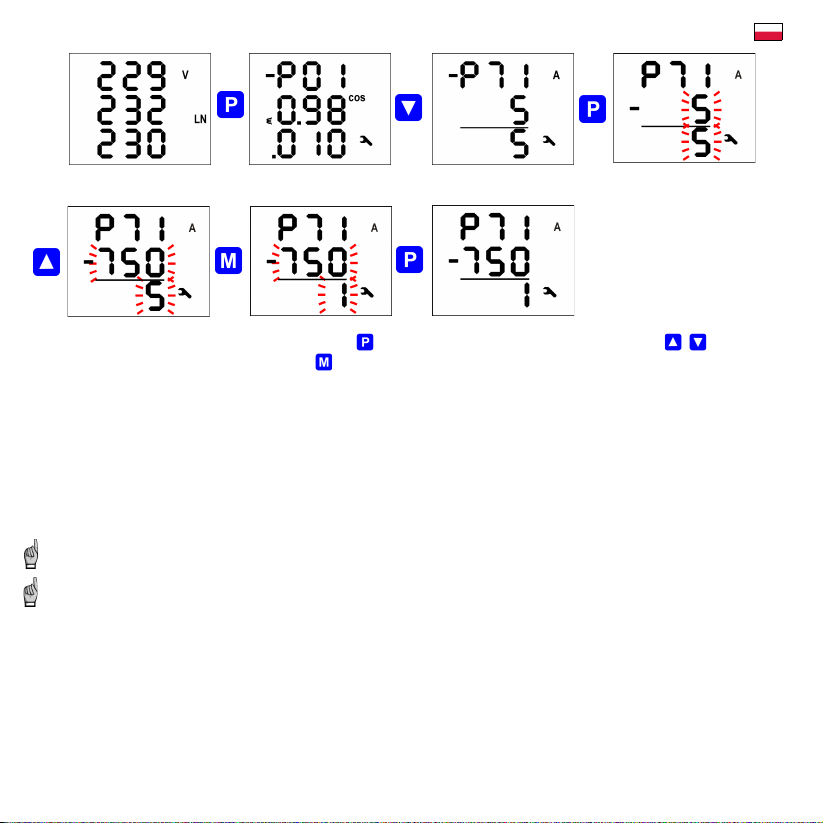

Usually, it is only necessary to adjust the CT ratio. Next example shows how to do it :
Assuming that the ratio of used CTs is 750/1 A. First off all, it is necessary to switch display from measured data branch (the ULN screen on the example below) to the
parameter branch with the button. The branch is indicated with the symbol . Parameter 01 appears – target power factor & control bandwidth.
Now scroll down with the key to parameter 71, that is the CT ratio -its default value is 5/5 A. Enter editing mode by pressing and holding the until the value gets
flashing.
As soon as the value flashes, release the . Now you can change it. Increase primary value by pressing of the . If you keep it pressed two-speed autorepeat helps to
reach target value quickly. Then use multiple pressing of and for fine setup.
To change the secondary value, simply press the . The button serves as toggle switch between 5 and 1.
Target CT value is prepared now and we can leave the edit mode with (short) pressing the . The value is stored into the instrument memory and the flashing stops.

CT Ratio Change Procedure Example
Now return to so called main parameter branch (see description below) with next pressing the and then you can scroll to other parameters with and and edit
them in a similar way or you can return to the measured data branch with the .
The summary of all instrument parameters is stated in the table below. Their description is stated in the full-scale manual.
2.1.2 Connection Setu
The controllers are delivered with preset connection type to 1Y3 and the U1-voltage angle is undefined.
2.1.2.1 Connection Ty e 1Y3 / 1D3
If network hase-to-line voltage is connected to the L1 and N/L2 terminals, the 1Y3 connection type must be set in the parameter group No. 72.
If network hase-to- hase voltage is connected to the L1 and N/L2 the 1D3 must be set.
The above does not have to apply if the measured current signal is taken from the opposite side of the mains power transformer than the measured voltage signal
Then correct setup of the parameter group No 72 depends on the transformer phase angle
Connection type parameter must be set correctly even if use of the automatic connection detection process (ACD) is supposed Otherwise result of the process
would fail and measured powers and power factor would be false !
2.1.2.2 Angle of Voltage Connected to the U1 In ut (U1-Angle )
Generally, it is not necessary to connect voltage and current of the same phase; for example, you can connect the L1-phase current and the L2- or the L3-phase voltage,
even with opposite polarity.
If a line-to-line voltage is connected, or line-to-neutral voltage of different phase than the current, or the voltage and current signal with opposite polarity, there exists phase
shift between the voltage and the current signals even at power factor equal to 1. Controller must respect this angular displacement, so it must be specified correctly,
otherwise it would evaluate wrong power factor.
The value of the angular displacement is defined as a combination of measurement network phases connected to the L1 and N/L2 controller terminals. It is assumed that the
CT is mounted in the L1 phase of measured network and its orientation (terminals S1, S2) corresponds to real orientation supply ->load . The angle of voltage is then
assigned one of six combinations shown in the table below.
long
multi
le
multi
le

U1-Angle – Setup Options
1Y3 connection type
(phase-to-neutral voltage – LN)
1D3 connection type
(phase-to-phase voltage – LL)
No. U1-angle No. U1-angle
1 L1-0 (0°) 1 L1-L2 (-30°)
2 L2-0 (120°) 2 L2-L3 (90°)
3 L3-0 (-120°) 3 L3-L1 (-150°)
4 0-L1 (180°) 4 L2-L1 (150°)
5 0-L2 (-60°) 5 L3-L2 (-90°)
6 0-L3 (60°) 6 L1-L3 (30°)
Notes :
CT supposed in the L1 phase with correct orientation (S1, S2 terminals)
the U1-angle expressed as „x-y“ where the „x“ means the phase connected to the U1 terminal and the „y“ phase connected to the N terminal (=0)
If the current signal is from opposite side of the power supply transformer than the voltage signal, the U1-angle must be set with respect to the transformer phase
angle
At this phase it is strongly recommended to set the CT ratio in parameter No 71 too It is necessary for successful result of the AOR process that usually follows
immediately after the ACD-process
2.1.2.3 ACD Process – Automatic Connection Detection
The U1-angle can be set manually too, but we strongly recommend to use automatic setup – the ACD process (Automatic Connection Detection). This process not only
detects and sets the U1-angle, but network nominal votage UNOM as well.
For the ACD process usage following condition must be fulfilled : capacitors are connected to the first four control outputs If any chokes connected to the
outputs, the process gets fail results !
Following conditions must be fulfilled for the ACD process launch :
•U1-angle is not defined (---)
•branch of measured data is displayed
Then the controller launches this process automatically after powerup (if it is not in the standby state due to any of alarms).
The process can be restarted manually too. For this, scroll to the U1-angle (P.72) and set it as undefined (---).
First of all, the first four control outputs are disconnected, step by step. Then the instrument waits until discharge time of the outputs just disconnected expires.
After all of the outputs discharged, the instrument starts to switch the four outputs step by step. After each of
the step is switched off, detected U1-angle value is displayed (0-L3 on our example).
When 1Y3 connection type is set the controller supposes a line-to-neutral voltage (L-N) is connected; when
1D3 connection type a line-to-line voltage (L-L) is expected.
If unsuccessful step occurs usually dashes appear. Such steps are not unusual especially when reactive
power in measured network fluctuates strongly.
There may be cases where the angle measured with a permissible tolerance does not match any of expected options. Then estimated angle with decimal points appear (right
screen).
If unsuccessful steps (with the decimal points) of the same results and the question mark repeat frequently, the most likely cause is incorrectly set connection type
Check it and try to start the process again
Ongoing ACD process can be cancelled at any point with the key. Similarly, any alarm activation cancels the process too. In such case, the recognized data are
neglected and neither U1-angle nor UNOM setting is updated.
number of output just
measured
measured step result
U1 input voltage type

The process can have up to 12 rounds with four steps each. After each step, the measurement results are analyzed. If the results are
sufficiently stable, the process is finished and the results are displayed.
The End is shown in the process headline and found U1-angle is displayed in the 3rd line (0-L3 in our case).
Furthermore, estimated network nominal voltage UNOM appears in the 2nd line (230V).
On successful completion of the total process, the controller saves recognized U1-angle and nominal voltage UNOM into its memory. Then it returns into the state from which it
was initiated. If it is the control state the AOR process follows usually. Before this, we recommend to check stored values of the U1-angle and the nominal voltage UNOM in the
Installation group of parameters and to correct them optionally.
Otherwise, if the ACD process unsuccessful (the U1-angle not detected) or canceled prematurely no parameters are updated and the process is automatically relaunched
each approximately 15 minutes again in the control mode.
If the first sections have very low powers the ACD process can fail especially while high load at the network Then start the process again (by resetting the U1-
angle to ---) or, if necessary, set it and the UNOM manually
2.2 PFC Setu
As soon as the Installation parameters are set you need to set other parameters that serve for power factor control operation. The parameters can be divided into following
subgroups :
•PFC control setup
•PFC output setup
•PFC alarm setup
As, because of the first installation, the instrument knows neither output types nor reactive power sizes of individual outputs, it gets into the standby mode, which is signalled
by flashing symbol .
So powers of individual outputs must be set now. Other parameters can be modified later.
2.2.1 PFC Out ut Setu
The PFC output setup is determined by parameters 20 ÷ 36.
For the first commissioning, check and - if required - modify the discharge time for set 1 ( parameter 34 ). It is necessary especially at high voltage compensation systems
where discharge time in range of minutes must be set.
Optionally, you can set any of the highest three of outputs as alarm, fan control or heater control.
Now you can finally set output types and sizes. The most comfortable way to do this is by using Automatic Output Recognition (AOR) process.
2.2.1.1 AOR Process
Scroll to parameter 20 and edit its value to R u n. After return to measured quantities display - either manually with the key or automatically after about 30 seconds
without any key manipulation – the AOR process is started.
If load is low or disconnected at all, the default undercurrent ( I< ) alarm ( No 04, parameter 43 ) actuation forces the controller into the standby state In such case
the AOR process cannot be started Therefore, it is necessary to switch this alarm actuation temporarily off ( and to return it back after the AOR-process passes)
After being started, the AOR screen appears : the A O r message in the first line and the symbol flash.
First of all, all of control outputs (i.e. excluding the fixed ones and optional alarm/fan/heating ones ) are disconnected, step by step.
Then the instrument waits until discharge time of the outputs just disconnected expires - such not-discharged outputs are identified with flashing output symbol. That means
that the instrument waits till the outputs are ready to use.
After all of the outputs discharged, the instrument starts to switch the outputs step by step. The number of a step is displayed in the second line and appropriate output is
switched on for a short time. After the step is switched off, its type and size is displayed :
•three-phase reactive power of 7.38 kvar, capacitive, in the third line
•in the second line (behind the output number) type of the capacitor – three-phase type (C123) because of all of three bars displayed behind the step number

AOR-Process Step 1 1 Recognition Example
If a step power was detected as zero, either the output is not used (nothing connected to it) or the step power is too small to be recognized automatically.
After the process passes, new recognized output data are stored into the instrument's memory.
Then, in case that :
•at least one valid output ( capacitor or choke ) was found
•the instrument is not switched into the manual mode
•no alarm action is active
•voltage and current higher than measurable minimums
the instrument starts to control power factor to preset value.
If the undercurrent ( I< ) alarm ( No 04, parameter 43 ) was disabled for the AOR-process to be able to pass without any load in the network do not forget to
reenable it back !!!
Detailed AOR process explanation and all of the instrument functions' description can be found at the full-scale operating manual.
2.2.2 PFC Control & PFC Alarms Setu
Finally, the PFC control parameters (1 ÷ 19) and the PFC alarms parameters (40 ÷ 56) can be modified, if necessary.
Detailed description of all of the parameters can be found in the full-scale operating manual.
2.3 Parameter Checking & Editing
To check or edit the parameters, press the key. As default, parameter group 01 is displayed and symbol (wrench) indicates, that setup data are displayed now.
The parameters are arranged in groups, numbered from 00 up. The number of group is displayed in the first line in format - P. n n (with
preceding dash). You can browse through the parameter groups with the or keys.
If one parameter only in the group, its value is usually in the bottom line as shown at the example (nominal power 400 kVA).
If two parameters in the group, usually the first of them is displayed in the 2nd line and the second in the 3rd line ( nominal frequency 50 Hz
and nominal voltage 230 V).
To edit a particular parameter, scroll to its group. Then press and hold the until the value gets flashing. Now release the key and set
target value with the or , or the key for some of parameters. You can use autorepeat function by keeping one of the arrow keys
pressed too. Finally, press the and the value is stored into the memory.
If more parameters in the group, the first one is chosen when entering editing mode for the first time. If you want to modify the second
parameter only, simply cancel editing of the first parameter without any change and reenter the editing again – now the second parameter is
chosen.
To return back to measured values display, simply press the key. Such return can occur automatically too when no manipulation with the buttons for about 30 seconds.
→→

2.3.1 Side Branch Parameters
The parameter groups are organized by ordinal number in the main branch. The main branch is identified with a dash in the 1st line, preceeding the parameter group number –
for example - P 2 5 .
Some of the parameter groups (No. 25÷28, alarm parameter groups No. 40÷56, etc.) are located on side branches for easier navigation. You can switch to a side branch with
certain parameters by pressing the key and switch back to the main branch in the same way. Unlike the main branch, when the side branch is selected the dash is
displayed in the 2nd line.
For example: in the main branch, while showing parameter group 25 (section powers), you will see :
- P 2 5 - parameter group number with the preceeding dash indicating the main branch
1 . 1 - number of the 1st output section
2 4 . 5 - section 1.1 power : three phase capacitor of 24.5 kvars
Pressing the key you switch to the side branch and the screen changes as follows :
P 2 5 - parameter group number without the dash
-1 . 1 - number of the output with the preceeding dash indicating the side branch
Now you can move up and down in the side branch with with the or keys through all sections’ values.
Pressing the again returns display to the main branch (the dash returns to the 1st line).
You can find overview of all the instrument parameters in tables below.
3. Maintenance, Service
The NOVAR 2100/2200 controllers do not require any maintenance in their operation. For reliable operation it is only necessary to meet the operating conditions specified and
not expose the instrument to violent handling and contact with water or chemicals which could cause mechanical damage.
In the case of failure or a breakdown of the product, you should send it to the supplier for repair. The product must be in proper packaging to prevent damage during transit. A
description of the problem or its symptoms must be delivered together with the product.
If a warranty repair is claimed, the warranty certificate must be sent in. In case of an out-of-warranty repair you have to enclose an order for the repair.
Parameter List
PFC - Control
# parameter group range default comment
01 target PF & bandwidth, tariff 1
line 2 : target PF (cos/tan/φ)
line 3 : control bandwidth
- 0.80 ÷ 0.80 (cos)
0.000 ÷ 0.040 (cos)
(cos)
0.98
0.010
Other available formats : „tan“, „φ“.
Toggled with the key.
02 control time UC/OC, tariff 1
line 2 : c. time at undercompensation (UC)
line 3 : c. time at overcompensation (OC) 5 sec ÷ 20 min 5 sec ÷ 20 min 3 min 30 sec
No “L”: control time reduction by
squared proportion
“L”: linear c. time reduction
03 offset power, tariff 1 any 0 Value corresponds to UNOM specified.
Displayed when offset control set only.

05 tariff 2 control & actual tariff
line 2 : actual tariff (state)
line 3 : tariff 2 control t=1 / t=2 OFF / dig.input (InP) / power (P) OFF
Actual tariff is not any presetable
parameter; it indicates actual tariff state
only
06 target PF & bandwidth, tariff 2
line 2 : target PF (cos/tan/φ)
line 3 : control bandwidth
- 0.80 ÷ 0.80 (cos)
0.000 ÷ 0.040 (cos)
(cos)
0.98
0.010
Other available formats : „tan“, „φ“.
Toggled with the key.
07 control time UC/OC, tariff 2
line 2 : c. time at undercompensation (UC)
line 3 : c. time at overcompensation (OC) 5 sec ÷ 20 min 5 sec ÷ 20 min 3 min 30 sec
No “L”: control time reduction by
squared proportion
“L”: linear c. time reduction
08 offset power, tariff 2 any 0 Value corresponds to UNOM specified.
Displayed when offset control set only.
10 tariff 2 control power 0 ÷ 120 % PNOM 0 Displayed when tariff 2 control set to
power only.
12 choke control & choke control limit PF
line 2 : choke control
line 3 : choke control limit power factor
OFF / mixed (M) / non-mixed (nM)
- 0.80 ÷ 0.80 (cos) OFF
1.0
Choke control limit power factor
displayed when choke control set to
mixed only.
13 offset control OFF / On OFF
PFC - Out uts
# parameter group range default comment
20 automatic output recognizer (AOR) starting OFF / auto (A) auto Furthermore, the AOR can be launched
manually with the „run“ option.
21 manual filler; 3 subparameters :
1. min. output type & nom. power (OMIN)
2. output ratio
3. count of outputs
any
11111 ÷ 12488
0 ÷ 24
1 kvar
11111
0
25 output type & nominal power,
No.1.1 ÷ 3.6 in subparameters any 0 Value corresponds to UNOM specified.
26 output control state
No.1.1 ÷ 3.6 in subparameters control / fixed-on / fixed-off / fan / heating / alarm-on / alarm-
off
control Fan, heating and alarm options available
at three upper outputs only
27 output switching operations count
No.1.1 ÷ 3.6 in subparameters
- - Not a presetable parameter. Can be
cleared only.
28 output switch-on time [hours]
No.1.1 ÷ 3.6 in subparameters
- - Not a presetable parameter. Can be
cleared only.
29 the ultimate output fan/heater temperature thresholds
line 2 : “on” temperature threshold [°C]
line 3 : “off” temperature threshold [°C] fan : 10 ÷ 60 °C heater : -30 ÷ -10 °C fan: 40°C heat.: -5°C
Skipped if appropriate output control
state different from fan / heater.
30 the penultimate output fan/heater temperature thresholds
line 2 : “on” temperature threshold [°C]
line 3 : “off” temperature threshold [°C]
fan : 10 ÷ 60 °C
heater : -30 ÷ -10 °C
fan: 40°C
heat.: -5°C
Skipped if appropriate output control
state different from fan / heater.
31 the antepenultimate output fan/heater temperature thresholds
line 2 : “on” temperature threshold [°C]
line 3 : “off” temperature threshold [°C] fan : 10 ÷ 60 °C heater : -30 ÷ -10 °C fan: 40°C heat.: -5°C
Skipped if appropriate output control
state different from fan / heater.
33 output set 2 OFF / 1.2 ÷ 3.6 OFF
34 set1 (& set2) discharge time
line 2 : set1 discharge time
line 3 : set2 discharge time 5 sec ÷ 20 min 20 sec
If the output set2 zero the set1
discharge time displayed only.
35 switching mode intelligent / circular / linear int.

PFC - Alarms
# alarm No.,
mark
alarm event control
quantity / event
limit setting range activation (/ deact.)
delay default v.
Indication, Actuation
notes
40 01
U<< voltage loss ULN (1 period) 20% of UNOM (fixed) 0.02 sec / 5 sec (fixed) - I A simultaneous disconnection
41 02
U< undervoltage ULN / ULNAVG 20÷100% of UNOM 1 sec ÷ 20 min ULN / 70 % / 1 min
42 03
U> overvoltage ULN / ULNAVG 100÷200% of UNOM 1 sec ÷ 20 min ULN / 130 % / 1min
43 04
I< undercurrent I / IAVG 0÷25.0 % of In *) 1 sec ÷ 20 min I / 0.1 % / 5 sec I Afixed sections not affected by
actuation
44 05
I> overcurrent I / IAVG 100÷140 % of In *) 1 sec ÷ 20 min I / 120 % / 1 min indication only
45 06
CHL> CHL limit exceeded CHL / CHLAVG 80÷300 % 1 sec ÷ 20 min CHL / 133 % / 1min
46 07
THDU> THDU limit exceeded THDU / THDUAVG 1÷300 % 1 sec ÷ 20 min THDU / 10 % / 1min
47 08
THDI> THDI limit exceeded THDI / THDIAVG 1÷300 % 1 sec ÷ 20 min THDI / 20 % / 1min
48 09
P>< P limit exceeded / drop Pfh / PfhAVG 0÷99 % 1 sec ÷ 20 min 0 % / 5 sec fixed sections not affected by
actuation
49 10
PF>< PF control failure - PF control deviation out of contr. b'width ΔQfh / ΔQfhAVG - 1 sec ÷ 20 min ΔQfhAVG / 5 min I indication only
50 11
NS> number of switching operations exceeded number of switch. op’s 1÷9999 thousands immediately (0 sec) 100 I indication only
51 12
OE output error section failure 0÷99 % of reading 3 ÷ 15 occurr'ces 20 %; 10 I A
52,
53 13 : T1>< 14 : T2>< temperature exceeded / drop Ti (internal) -40 ÷ 60 °C 1 sec ÷ 20 min > 45 °C / 1 s > 35 °C / 1 s
54 15
EXT external alarm active digital input state - 0.02 sec / 5 sec (fixed) - simultaneous disconnection
55 16
OoC out of control PF control process not running - 1sec ÷ 20min / immediately 15 min indication only
56 17
RCF remote control failure remote control process state - 1sec ÷ 20min / immediately 1 min indication only
57 18
PF> PF control failure - overcompensated PFfh / PFfhAVG cos : 0.00(C/L) ÷ 1.00 1 sec ÷ 20min PFfh / 1.00 / 1 min indication only
58 19
PF< PF control failure - undercompensated PFfh / PFfhAVG cos : 0.00(C/L) ÷ 1.00 1 sec ÷ 20 min PFfh / 0.95L / 1 min indication only
Notes : *) In ... CT secondary rated current; 5A or 1A according the CT-ratio setup

Installation
# parameter group range default comment
00 lock LOC / OPN OPN see Instrument Locking / Unlocking
71 CT – ratio, multiplier
screen 1 : row 2 : nominal primary current
row 3 : nom. secondary current
(for models “X/100mA”,“X/333mV” fixed)
screen 2 : MUL – current multiplier
primary : 1A ÷ 10 kA
sec. : 5A / 1A (0.1A)
(0.1 A, 0.333 V)
0.001 ÷ 999
5 / 5 A
1
secondary current selection with the
key
parameter placed in side branch
if the current multiplier different from 1
the ▲/ ▼flashes
72 connection type
row 2 : U1-angle
row 3 : connection type 6 combinations 1Y3 / 1D3 --- 1Y3
74 conn. mode: direct (---) or VT–ratio, mult.
screen 1 : row 2 : primary U [ kV ]
row 3 : secondary U [ kV ]
screen 2 : MUL – voltage multiplier
0.001 ÷ 65 kV
0.001 ÷ 0.999 kV
0.001 ÷ 999
direct
(- - -)
1
parameters placed in side branch
if the voltage multiplier different from
1 the ▲/ ▼flashes
75 fNOM, UNOM
row 2 : fNOM [ Hz ]
row 3 : UNOM [ V / kV ]
50 / 60 Hz
50 V ÷ 1MV
50
230
UNOM specification depending on
connection mode :
- direct : line-to-neutral
- via VT : line-to-line
76 ΣPNOM [ kVA / MVA ] 1 kVA ÷ 999 MVA -
77 averaging period
row 2 : for U/I group
row 3 : for P/Q/S group
0.01 ÷ 60
(1 sec÷ 60 mins) 1 min
15 min
floating window type averaging
method applied as default
78 avg period for ΣMD, El-meter d. mode
line 2 : averaging period for ΣMD
line 3 : Electricity meter display mode
0.01 ÷ 60
“4E MD” / “8E”
15 min
“4E MD”
floating window type averaging
method applied as default
79 fund. harmonic PF display format cos / tan / fi cos
80 backlight AUT / ON AUT AUT-mode : the backlight is switched
off automatically after app. 5 mins if
no key is pressed
85 communication interface 1 (and 2, opt.)
for RS-485 / M-Bus :
screen 1: row 2 : address
row 3 : rate [ kBd ]
screen 2: Prt (protocol) – databits & parity
for Ethernet:
screen 1 : DHCP
screen 2÷5 : IP1÷ IP4 (IP)
screen 6÷9 : MA1÷ MA4 (Subnet Mask)
screen 10÷13 : Gt1÷ Gt4 (Gateway)
1 ÷ 255
2.4 ÷ 460
8 / 9-n / 9-E / 9-0
ON / OFF
0 ÷ 255
0 ÷ 255
0 ÷ 255
1
9.6
8
OFF
10.0.0.1
255.255.255.0
10.0.0.138
parameters placed in side branch
89 instrument status (read only)
row 2 : failure specification
row 3 : serial no. & instr. version (scroll) 0 ÷ 255 -0 -
r. 2 : 0 = failure-free
r. 3 : S...serial no.
F... firmware version
b...bootloader version
H...hardware version

1. Instalacja
1.1 Informacje ogólne
Regulatory typu Novar 2100/2200 są wykonane z tworzywa sztucznego i przystosowane do montażu w panelu rozdzielni. Pozycja montażu urządzenia musi być zgodna z
uchwytami zabezpieczającymi.
Wewnątrz obudowy rozdzielnicy musi być zachowany naturalny obieg powietrza, a w sąsiedztwie regulatora nie może znajdować się inne urządzenie będące źródłem ciepła.
1.2 Podłączenie
1.2.1 Zasilanie i mierzone na ięcie
1.2.1.1 NOVAR 2100
Konieczne jest podłączenie pomocniczego napięcia zasilania do zacisków L1 (nr 1) i N/L2 (nr 2). Urządzenie wykorzystuje jednocześnie napięcie zasilania jako napięcie
pomiarowe.
Napięcie zasilania musi być podłączone za pomocą urządzenia odłączającego (przełącznik - patrz schemat instalacyjny). Musi być umieszczony bezpośrednio na
przyrządzie i musi być łatwo dostępny dla operatora. Urządzenie odłączające musi być oznaczone jako urządzenie odłączające urządzenia. Można do tego wykorzystać
dwubiegunowy wyłącznik z charakterystyką wyzwalania typu C o wartości 1A; Jednak jego funkcja i położenie muszą być wyraźnie oznaczone (symbole "O" i "I" zgodnie z
EN 61010-1).
Maksymalny przekrój przewodów do podłączenia w zaciski to 2,5 mm2.
1.2.1.2 NOVAR 2200
Podłączenia napięcia pomocniczego mieści się w zakresie, w sposób określony w specyfikacji technicznej tabeli AV1 zacisków (nr 1) i AV2 (nr 2).
W przypadku napięcia zasilania DC polaryzacja związku z ogólnie wolny, ale dla maksymalnej kompatybilności elektromagnetycznej zaleca się podłączyć pole do uziemionej
AV2 terminala.
Napięcie zasilania musi być podłączone za pomocą urządzenia odłączającego (przełącznik - patrz schemat instalacyjny). Musi być umieszczony bezpośrednio na
przyrządzie i musi być łatwo dostępny dla operatora. Urządzenie odłączające musi być oznaczone jako urządzenie odłączające urządzenia. Wyłącznik dwubiegunowy z
charakterystyką wyzwalania typu C o wartości 1A może być użyty do odłączania; Jednak jego funkcja i położenie muszą być wyraźnie oznaczone (symbole "O" i "I" zgodnie
z EN 61010-1). Jeżeli jednym z sygnałów zasilających jest neutralny przewód N (lub PEN), zwykle wystarczy jeden wyłącznik w odgałęzieniu linii.
Napięcie pomiarowe należy podłączyć do zacisków L1 (nr 5) i N/L2 (nr 6). Przewody połączeniowe powinny być chronione, na przykład, za pomocą bezpieczników o
wartości 1A.
Maksymalny przekrój przewodów do podłączenia w zaciski to 2,5 mm2.
1.2.2 Mierzony rąd
Przyrządy są przeznaczone do pośredniego pomiaru prądu wyłącznie za pomocą zewnętrznego CT. Można użyć sygnału dowolnej fazy i dowolnej polaryzacji.
Sygnał z 5A lub 1A (lub 0.1A dla modeli "X / 100mA") musi być podłączony do par IS1 i IS2 (nr 3 i 4). Współczynnik CT musi być ustawiony w grupie parametrów instalacji
(parametr 71).
Maksymalny przekrój przewodów do podłączenia w zaciski to 2,5 mm2.
1.2.3 Wyjścia rzekaźnikowe
Instrumenty mogą mieć do 24 wyjść przekaźnikowych rozmieszczonych w maksymalnie trzech grupach. Grupy są odizolowane od siebie. Każda grupa ma jeden wspólny
zacisk przekaźnika C1, C2 , C3 (nr 10, 20 i 30) i sześć lub dziewięć wyjściowych wyjść przekaźnikowych oznaczonych - na przykład dla grupy 1 - 1.1 do 1.9 (nr 11 ÷ 19).
Dowolna kombinacja kondensatorów kompensacyjnych i dławików może być podłączona do wyjść urządzenia za pośrednictwem odpowiednich styczników. Jeśli nie
wszystkie użyte wyjścia, możesz użyć trzech górnych wyjść przekaźnikowych do sygnalizacji alarmu lub sterowania ogrzewaniem / chłodzeniem.
Maksymalny przekrój przewodów do podłączenia w zaciski to 2,5 mm2.
1.2.4 Wejście cyfrowe
Modele z 18 i 24 wyjściami są wyposażone w wejście cyfrowe. Może ono być stosowane do procesu sterowania drugą taryfą, do synchronizacji czasu lub do kontroli licznika
energii elektrycznej.
Użyj zacisków D1A i D1B (nr 51 and 52) do podłączenia wejścia cyfrowego. Wejście jest galwanicznie odizolowane od innych obwodów elektrycznych przyrządu.
Aby aktywować wyjście zastosuj napięcie o określonym zakresie do zacisków.

2. Uruchomienie
Po podłączeniu zasilania, przyrząd Wykonuje diagnostykę wewnętrznych, test wyświetlacza, a następnie stopniowo pokazuje ekrany z typem instrumentu i ustawienie
podstawowych parametrów: Instrument numer modelu i wersji firmware, VT-ratio (jeśli połączenie pośrednie napięcie jest ustawione), CT-ratio i nominalna częstotliwość fNOM i
napięcie nominalne UNOM. Następnie przyrząd zaczyna wyświetlać rzeczywiste zmierzone wartości. Jednocześnie, jeśli instrument ma linię komunikacyjną, można ją ustawić,
a zmierzone wartości odczytać za pomocą łącza komunikacyjnego za pomocą komputera.
Jak powodu pierwszej instalacji, urządzenie wie, ani reaktywne ani wyjściowych Rodzaje wielkości mocy poszczególnych wyjść, robi się w tryb czuwania, co sygnalizowane
jest przez migający symbol .
Napięcie pomiarowe jest obecne i zmierzonego prądu osiągnie co najmniej minimalny poziom, urządzenie próbuje rozpoczęcie automatycznego rozpoznawania połączenia
(ACD-proces) jest wskazane z kołnierzem symbol i wiadomość A C d. Jak najszybciej, za pomocą przycisku przełącz się na parametry instrumentu. Kiedy
parametry są wyświetlone, ACD-proces został odwołany i regulator pozostaje w trybie czuwania, aż powróci do wyświetlania mierzonej Ilości - to odbywa się automatycznie
po około 30 sekundach, jeśli żaden klawisz nie jest wciśnięty.
W tej chwili, przed lat proces ACD-bieg, konieczne jest ustawienie parametrów tzw instalacji, które są niezbędne do prawidłowego działania urządzenia.
2.1 Pomiar wielkości elektrycznych - konfiguracja
Do prawidłowej oceny danych konieczne jest ustawienie parametrów grupy Ustawienia instalacji, począwszy od parametru 71 w górę:
•Ws ółczynnik CT (p. 71). Może być ustawiony w postaci albo ... / 5A albo ... / 1A.
Ponadto można również ustawić tak zwany Mnożnik I. Za pomocą tego parametru można modyfikować współczynnik CT. Na przykład, aby uzyskać lepszą
precyzję przy użyciu przeważonych przekładników prądowych, można zastosować więcej zwojów mierzonego drutu przez transformator. Następnie musisz
ustawić mnożnik. Na przykład dla 2 uzwojeń należy ustawić mnożnik na 1/2 = 0,5.
W przypadku standardowego połączenia z 1 uzwojeniem mnożnik musi być ustawiony na 1.
•Ty ołączenia (p. 72) musi być ustawiony na 1 Y 3 lub 1 d 3. Zaleca się, aby kąt na ięcia U1 był ustawiany automatycznie podczas tak zwanego
procesu ACD (patrz pełna instrukcja obsługi).
•Tryb ołączenia (p. 74) określa, czy sygnały napięciowe są podłączone bezpośrednio ( - - - ) lub przez przekładniki napięciowe. W takich przypadkach
należy ustawić ws ółczynnik VT. Współczynnik VT musi być ustawiony na nominalne napięcie pierwotne / nominalne napięcie wtórne. W przypadku bardzo
wysokich napięć pierwotnych należy użyć mnożnika U.
•Częstotliwość nominalna fNOM (p. 75) musi być ustawiona na 50 lub 60 Hz.
•Na ięcie nominalne UNOM (p. 75) i moc nominalna PNOM (p. 76): Do zadziałania alarmów napięciowych i innych funkcji konieczne jest również podanie
nominalnego (pierwotnego) napięcia mierzonej sieci zasilającej UNOM i nominalnej wartości pozornej trójfazowej moc (moc wejściowa) podłączonego
obciążenia PNOM (w jednostkach kVA). Chociaż prawidłowa konfiguracja UNOM i PNOM nie ma wpływu na działanie pomiarowe przyrządu, zaleca się prawidłowe
ustawienie UNOM.
UNOM jest wyświetlany jako liniowy do neutralnego lub liniowy, w zależności od ustawienia trybu połączenia: odpowiednio "bezpośredni" lub "przez VT".
Prawidłowe ustawienie PNOM nie jest krytyczne, wpływa na procentową reprezentację mocy i prądów oraz statystyczne przetwarzanie pomiarów tylko w
oprogramowaniu. Jeżeli PNOM mierzonego węzła sieciowego nie jest zdefiniowany, zalecamy ustawienie jego wartości, na przykład, na nominalną moc
transformatora lub na założony stosunek przekładnika mocy maksymalnej.
2.1.1 Przykład ustawienia
Zwykle konieczne jest jedynie dostosowanie współczynnika CT. Następny przykład pokazuje, jak to zrobić :
Zakładając, że stosunek użytych przekładników prądowych wynosi 750/1 A. Przede wszystkim konieczne jest przełączenie wyświetlacza z mierzonej gałęzi danych do gałęzi
parametrów za pomocą przycisku . Oddział jest oznaczony symbolem . Pojawi się parametr 01 - docelowy współczynnik mocy i szerokość pasma sterowania.
Teraz przewiń w dół za pomocą klawisza do parametru 71, tzn. stosunek CT wynosi 5/5 A. Wejdź do trybu edycji, naciskając i przytrzymując , aż wartość zacznie
migać.
Gdy tylko wartość zacznie migać, zwolnij przycisk . Teraz możesz to zmienić. Zwiększ wartość początkową, naciskając . Jeśli go przytrzymasz, dwustopniowy
autorepeat pomaga szybko osiągnąć wartość docelową. Następnie użyj wielokrotnego naciśnięcia i dla dobrego ustawienia.
Aby zmienić wartość wtórną, po prostu naciśnij . Przycisk służy jako przełącznik między 5 a 1.
Docelowa wartość CT jest teraz przygotowywana i możemy wyjść z trybu edycji za pomocą (krótkiego) naciśnięcia . Wartość jest przechowywana w pamięci instrumentu,
a błyskanie zostaje zatrzymane.

Zmiana CT postępowanie - przykład
Teraz powróć do tzw. głównej gałęzi parametru przy następnym naciśnięciu , a następnie możesz przewijać do innych parametrów za pomocą i edytować je w
podobny sposób lub możesz wrócić do gałęzi oddziału za pomocą .
Podsumowanie wszystkich parametrów urządzenia podano w poniższej tabeli. Ich opis podano w pełnej instrukcji obsługi.
2.1.2 Ustawienia ołączenia
Sterowniki są dostarczane z ustawionym typem połączenia na 1Y3, a kat napięcia U1 jest niezdefiniowane.
2.1.2.1 Ty ołączenia 1Y3 / 1D3
Jeśli napięcie od linii do zera jest podłączone do zacisków L1 i N/L2, typ połączenia 1Y3 musi być ustawiony w grupie parametrów nr 72.
Jeżeli napięcie między liniami jest podłączone do L1 i N/L2, należy ustawić 1D3.
Powyższe nie musi być stosowane, jeżeli zmierzony sygnał prądowy pobierany jest z przeciwnej strony transformatora sieciowego niż zmierzony sygnał
napięciowy Wtedy poprawne ustawienie grupy parametrów nr 72 zależy od kąta fazowego transformatora
Parametr typu połączenia musi być ustawiony poprawnie, nawet jeśli ma zastosowanie automatyczny proces wykrywania połączenia (ACD) W przeciwnym razie
wynik procesu zakończy się niepowodzeniem, a zmierzone moce i współczynnik mocy będą fałszywe!
2.1.2.2 Kąt na ięcia odłączony do wejścia U1 (kąt U1)
Zasadniczo nie jest konieczne podłączanie napięcia i prądu tej samej fazy; na przykład można podłączyć prąd fazy L1 i napięcie fazy L2 lub L3, nawet przy przeciwnej
polaryzacji.
Jeżeli podłączone jest napięcie między liniami lub napięcie międzyfazowe o innej fazie niż prąd lub sygnał napięcia i prądu o przeciwnej polaryzacji, istnieje przesunięcie
fazowe między sygnałem napięcia i prądu nawet przy współczynniku mocy równy 1. Sterownik musi respektować to przesunięcie kątowe, więc musi być poprawnie
określony, w przeciwnym razie oszacowałby nieprawidłowy współczynnik mocy.
Wartość przesunięcia kątowego jest zdefiniowana jako kombinacja faz sieci pomiarowej podłączonych do zacisków kontrolera L1 i N/L2. Przyjmuje się, że przekładnik
prądowy jest zamontowany w fazie L1 mierzonej sieci, a jego orientacja (zaciski S1, S2) odpowiada faktycznej orientacji dostawa -> obciążenie. Kątowi napięcia przypisuje
się jedną z sześciu kombinacji przedstawionych w poniższej tabeli.
długi
wiele
razy
wiele
razy

Kat U1 – opcje ustawień
typ połączenia 1Y3
(napięcie od linii do zera – LN) typ połączenia 1D3 (napięcie między liniami – LL)
No. Kat U1 No. Kat U1
1 L1-0 (0°) 1 L1-L2 (-30°)
2 L2-0 (120°) 2 L2-L3 (90°)
3 L3-0 (-120°) 3 L3-L1 (-150°)
4 0-L1 (180°) 4 L2-L1 (150°)
5 0-L2 (-60°) 5 L3-L2 (-90°)
6 0-L3 (60°) 6 L1-L3 (30°)
Uwagi :
•CT założone w fazie L1 z prawidłową orientacją (zaciski S1, S2)
•kąt U1 wyrażony jako "x-y", gdzie "x" oznacza fazę podłączoną do zacisku U1 i "y" fazę podłączoną do zacisku N (= 0)
Jeżeli sygnał prądowy znajduje się po przeciwnej stronie transformatora zasilającego niż sygnał napięciowy, kąt U1 musi być ustawiony w odniesieniu do kąta
fazowego transformatora
W tej fazie zdecydowanie zaleca się ustawienie stosunku CT w parametrze nr 71 też Jest to konieczne dla pomyślnego wyniku procesu AOR, który następuje
bezpośrednio po procesie ACD
2.1.2.3 Proces ACD - automatyczne wykrywanie ołączenia
Kąt U1 można wprowadzić ręcznie, ale zalecamy skorzystanie z automatycznego ustawienia - procesu automatycznego wykrywania połączenia (Automatic Connection
Detection, ACD). Oprócz kąta U1 napięcie nominalne sieci UNOM jest ustawiane automatycznie.
Aby wykorzystać ten proces, warunek, że kondensatory są podłączone do pierwszych czterech wyj ć ustawionych jako regulatory Jeżeli dławiki zostałyby
podłączone do tych wyjść, kąt U1 zostałby ustawiony nieprawidłowo!
Aby uruchomić proces ACD, muszą być spełnione następujące warunki:
•U1 nie jest zdefiniowany (---)
•wyświetla się gałąź mierzonych wielkości
Gdy te warunki są spełnione, regulator po włączeniu zasilania ACD proces rozpoczyna się automatycznie (jeśli nie jest w trybie czuwania (standby) stanie ze względu na
niektóre z alarmów).
Proces można ponownie uruchomić w dowolnym momencie, ręcznie ustawiając wartość kąta U1 w grupie parametrów 72 na niezdefiniowaną (= ---).
Najpierw odłącz pierwsze 4 wyjścia jako sterowanie. Następnie sterownik musi poczekać na wygaśnięcie czasu rozładowania odłączonych wyjść.
Po wyczerpaniu wyjść regulator rozpoczyna przełączanie jednego wyjścia na raz. Za każdym razem, gdy
wyjście jest wyłączone, wyświetlana jest wartość kąta U1 - w tym przypadku wartość 0-L3.
Podczas ustawiania rodzaju połączenia 1Y3 sterownik przyjmuje, że do wejścia U1 jest połączone napięcie fazy
(L-N), w celu połączenia 1D3 napięcia linii (L-L). Rodzaj stresu jest wyświetlany podczas testu.
Jeśli krok pomiaru nie zakończył się pomyślnie, zamiast wykrytego kąta zwykle wyświetlane są kreski. Takie
przypadki nie są rzadkie, zwłaszcza gdy wartość mocy biernej w sieci spowodowana zmianami obciążenia w
stosunku do wielkości etapu testowego waha się znacznie.
Może być również przypadek, w którym zmierzony kąt nie pasuje do żadnej oczekiwanej opcji. Następnie drukowana jest tylko estymacja mierzonego kąta z kropkami
dziesiętnymi.
Jeśli nieudane kroki z kropkami dziesiętnymi i tym samym wynikiem są powtarzane częściej, najbardziej prawdopodobną przyczyną jest niewłaściwy typ
połączenia Sprawdź i spróbuj ponownie uruchomić proces
Bieżący proces ACD może zostać przerwany ręcznie w dowolnym momencie za pomocą przycisku , a także przerwany przez aktywację niektórych działań alarmowych.
W takim przypadku wszystkie zmierzone dane są odrzucane, a kąt U1 i napięcie UNOM nie zostaną skorygowane.
numer zmierzonego
wyjścia
wynik kroku
pomiarowego
typ napięcia na
wejściu U1

Proces może trwać do 12 cykli w czterech krokach. Po każdym kroku informacja mierzona w każdej fazie jest oceniana, a jeśli jest
wystarczająco stabilna, proces jest kończony, a wynik jest wyświetlany.
W nagłówku procesu wyświetlana jest wartość End a wykryty kąt U1 - w przypadku z 0-L3 jest wyświetlany.
Ponadto szacowane napięcie sieciowe sieci UNOM (w tym przypadku 230 V) jest wyświetlane w drugim wierszu.
Po pomyślnym zakończeniu procesu, sterownik wykrywa wykryty kąt U1 i napięcie nominalne UNOM zapisane w pamięci. Następnie sterownik powraca do trybu, z którego
rozpoczęto proces - jeśli jest w trybie sterowania, zwykle następuje automatyczne uruchomienie procesu AOR. Zaleca się jednak sprawdzenie wartości kata U1 i napięcia
nominalnego UNOM przechowywanych w grupie parametrów Instalacja lub ręczne ich dopasowanie.
Z drugiej strony, jeśli cały proces kończy powodzenia ACD (kąt U1 nierozpoznany) lub przerwano przedwcześnie, żadne parametry nie zostaną zapisane, a proces zostanie
automatycznie uruchomiony ponownie po około 15 minutach.
Jeśli pierwsze 4 poziomy kompensacji są małe, proces ACD nie musi kończyć się pomyślnie, zwłaszcza przy dużym obciążeniu sieci Następnie należy ponownie
uruchomić proces (ustawiając kąt U1 na ---) lub konieczne jest ręczne ustawienie kąta U1 i napięcia UNOM
2.2 Ustawienia PFC
Po ustawieniu parametrów instalacji należy ustawić inne parametry, które służą do sterowania współczynnikiem mocy. Parametry można podzielić na następujące podgrupy:
•Ustawienia PFC – Kontrola
•Ustawienia PFC – Wyjścia
•Ustawienia PFC – Alarmy
W wyniku pierwszej instalacji przyrząd nie zna mocy wyjściowej lub mocy biernej poszczególnych wyjść, przechodzi w tryb czuwania (standby), który jest sygnalizowany
migającym symbolem .
Więc moc poszczególnych wyjść musi być teraz ustawiona. Pozostałe parametry mogą być później modyfikowane.
2.2.1 Ustawienia PFC – Wyjścia
Parametry 20 ÷ 36 służą do ustawiania wyjść PFC.
Podczas instalacji po raz pierwszy wystarczy sprawdzić i, jeśli to konieczne, zmienić tylko czas rozładowania S1 (tj. dla zestawu wyjść 1 - zostanie wyjaśniony później,
parametr 34). Właściwe ustawienie jest szczególnie ważne dla układów kompensacyjnych w sieciach wysokiego napięcia, gdzie wymagany czas rozładowania jest rzędu
minut.
Alternatywnie możesz ustawić do trzech najwyższych wyjść, takich jak alarm, przełączanie wentylatora lub ogrzewanie.
Teraz możesz w końcu ustawić typy i rozmiary wyjść kompensacyjnych. Najwygodniejszym sposobem na to jest automatyczne rozpoznawanie wyniku (AOR = Automatic
Output Recognition).
2.2.1.1 Proces AOR
Przejrzyj parametr 20 i ustaw jego wartość R u n. Po powrocie do wyświetlania wartości mierzonej - ręcznie przez naciśnięcie przycisku lub automatycznie po około
30 sekundach, jeśli klawiatura nie manipuluje - rozpocznie się proces AOR.
Przy niskim obciążeniu sieci lub jeśli subskrypcja jest całkowicie rozłączona, domyślne ustawienie alarmu domyślnego (I <, nr 04, parametr 43) zostanie
przełączone w tryb gotowości (standby) W takim przypadku proces AOR nie może zostać uruchomiony Następnie należy tymczasowo wyłączyć aktywację tego
alarmu (a następnie włączyć go ponownie po zakończeniu procesu)
Po uruchomieniu procesu pojawia się ekran AOR: w pierwszym wierszu miga komunikat A O r i symbol na pasku stanu.
Najpierw sterownik rozłączy wszystkie wyjścia sterujące (tj. wszystkie oprócz tych ustawionych jako stałe lub w funkcji alarmu / wentylatora / nagrzewnicy).
Następnie urządzenie czeka, aż ustawiony czas blokady osiągnie wyjścia, które zostały właśnie odblokowane - te niezapakowane wyjścia są identyfikowane miganiem.
Dlatego urządzenie czeka, kiedy wyjścia są gotowe do użycia (rozładowane).

Proces AOR - przykład rozpoznawania wyjścia nr 1 1
Po wyczerpaniu wszystkich wyjść urządzenie rozpoczyna wyłączanie i odłączanie pojedynczych wyjść pojedynczo. Druga linia pokazuje numer, a wyjście zostaje chwilowo
zamknięte. Za każdym razem, gdy wyjście jest wyłączone, wyświetlany jest typ i rozmiar:
•w trzecim rzędzie zmierzona wartość trójfazowej mocy biernej 7,38 kvar, charakter pojemnościowy
•w drugim wierszu (po numerze wyjścia) typ kondensatora - trójfazowy (C123), ponieważ wszystkie trzy pasma wyświetlane są po numerze wyjścia
Jeżeli zmierzono zera wyjściowego, prawdopodobnie nie ma elementu kompensacyjnego dołączonego do wyjścia lub jego moc jest zbyt niska, aby można je było rozpoznać
w ten sposób.
Po zakończeniu procesu wykryte wartości wyjściowe są przechowywane w pamięci urządzenia. Następnie, jeśli :
•wykryto co najmniej jedno prawidłowe wyjście (kondensator lub dławik)
•urządzenie nie jest przełączone w tryb ręczny
•żadna akcja alarmowa nie jest aktywowana
•napięcie i prąd są wyższe niż mierzalne minimum
urządzenie rozpocznie dostosowywanie współczynnika mocy do ustawionej wartości.
Jeśli tymczasowo wyłączyłeś aktywację alarmu (I <, parametr 43), aby aktywować proces AOR, nie zapomnij włączyć go ponownie !!!
Szczegółowy opis procesu AOR i wszystkich innych funkcji przyrządu opisano w szczegółowej instrukcji obsługi.
2.2.2 Ustawienia PFC – Kontrola i PFC – Alarmy
Na koniec dostosuj ustawienia sterowania (1 ÷ 19) i ustawienia alarmu (40 ÷ 56), jeśli to konieczne.
Szczegółowy opis tych parametrów opisano w szczegółowej instrukcji obsługi.
2.3 Przeglądanie i edycja arametrów
Aby wyświetlić lub zmienić parametry, naciśnij przycisk . Zostanie wyświetlona domyślna grupa parametrów 01, a symbol wskazujący, że wyświetlana informacja
odnosi się do ustawień urządzenia.
Parametry są ułożone w grupy ponumerowane od 00 wzwyż. Numer grupy parametrów wyświetlany jest w pierwszym wierszu w formacie - P. n n (z poprzedzającym
łącznikiem). Możesz przeglądać grupy parametrów za pomocą przycisków i .
Jeśli w grupie jest tylko jeden parametr, jego wartość jest zwykle wyświetlana w dolnym wierszu, jak pokazano w pierwszym przykładzie po
lewej stronie (moc nominalna 400 kVA).
Jeśli grupa zawiera dwa parametry, pierwszy jest wyświetlany w drugim, a drugi w trzecim rzędzie (50 Hz nominalnie i 230 V nominalnie).
Jeśli chcesz edytować parametr, przewiń do jego grupy. Następnie naciśnij i przytrzymaj , aż wartość parametru zacznie migać. Teraz
zwolnij przycisk i ustaw żądaną wartość za pomocą przycisków lub , lub u niektórych parametrów. Możesz także użyć funkcji
automatycznego ponownego sprawdzania, przytrzymując jeden z klawiszy strzałek. Na koniec naciśnij i ustawiona wartość zostanie
zapisana w pamięci urządzenia.
→→

Jeśli w grupie parametrów jest więcej, są one wybierane na przemian po wejściu w tryb edycji. Najpierw wybierana jest wartość pierwszego
parametru. Jeśli chcesz tylko zmienić ustawienia drugiego, po prostu wyjdź z trybu edycji pierwszego parametru, nie zmieniając go i
ponownie wprowadź edycję - teraz drugi parametr jest wybrany.
Użyj przycisku , aby powrócić do wyświetlania wartości mierzonej. W przeciwnym razie powrót ten nastąpi automatycznie po około 30
sekundach od zakończenia obsługi przycisku.
2.3.1 Boczna gałąź arametrów
Grupy parametrów są uporządkowane zgodnie z numerem seryjnym w głównej gałęzi. Główna gałąź jest identyfikowana przez prefiks w pierwszej linii - na przykład
- P 2 5.
Niektóre parametry (nr 25 ÷ 28, grupy parametrów alarmu 40 ÷ 56 itd.) mają na celu lepszą klarowność w tak zwanych gałęziach bocznych.
W przypadku niektórych parametrów można przejść do bocznej gałęzi , naciskając przycisk i w ten sam sposób powrócić do głównej gałęzi. W przeciwieństwie do
głównej gałęzi, jeśli nawigacja jest przełączana na gałąź boczną, poprzedni myślnik pojawia się w drugim wierszu.
Na przykład podczas nawigacji w gałęzi głównej wyświetlana jest grupa parametrów 25:
- P 2 5 - numer grupy parametrów z poprzednim łącznikiem wskazującym gałąź główną
1 . 1 - numer pierwszego wyjścia
2 4 . 5 - wyjście nr 1.1: kondensator trójfazowy o mocy 24,5 kvar
Naciśnij , aby przełączyć nawigację do bocznej gałęzi, a wyświetlacz zmieni się w następujący sposób:
P 2 5 - numer grupy parametrów bez kreski prefiksu
-1 . 1 - numer wyjścia ze średnim łącznikiem wskazującym gałąź boczną
Teraz możesz użyć przycisków lub do przewijania wartości poszczególnych wyników w „pod-gałęzi“.
Wielokrotne naciśnięcie przycisku powoduje powrót do głównej linii - myślnik powraca do pierwszej linii.
Przegląd wszystkich parametrów podano w poniższych tabelach.
3. Konserwacja, serwis
NOVAR 2100/2200 nie wymaga żadnej konserwacji podczas pracy. Aby zapewnić niezawodne działanie urządzenia, konieczne jest jedynie przestrzeganie określonych
warunków pracy i nie poddawanie go szorstkiej manipulacji oraz działaniu wody lub różnych chemikaliów, które mogłyby spowodować mechaniczne uszkodzenia.
W przypadku awarii produktu, należy złożyć reklamację u dostawcy. Produkt musi być odpowiednio zapakowany w sposób zapobiegający uszkodzeniom podczas
transportu. Produkt musi być opatrzony opisem usterki, jej mowa.
W przypadku roszczenia gwarancyjnego należy również wysłać kartę gwarancyjną. W przypadku naprawy nad-gwarancyjnej należy załączyć zamówienie na tę naprawę.
Dystrybutor :
ENERVAR , Artur Polegaj
ul. Staszica 13C
67-100 Nowa Sól
tel.: [phone], email : [email protected]

Przegląd arametrów
PFC – Kontrola
# grupa parametrów zakres ustawienia wartość
domyśl. uwagi
01 współczynnik mocy docelowej & strefa nieczułości, taryfa 1
linia 2 : współczynnik mocy docelowej (cos/tan/φ)
linia 3 : strefa nieczułości
- 0.80 ÷ 0.80 (cos)
0.000 ÷ 0.040 (cos)
(cos)
0.98
0.010
Inne dostępne formaty: „tg φ “, „φ“
Przełącz za pomocą przycisku
02 kontrola czasu UC/OC, taryfa 1
linia 2 : k. czasu przy załączeniu stopnia (UC)
linia 3 : k. czasu przy wyłączeniu stopnia (OC) 5 sec ÷ 20 min 5 sec ÷ 20 min 3 min 30 sec
Bez “L” : skrócenie czasu kvadratowe
Z “L” : skrócenie czasu liniowe
03 moc dla offsetu , taryfa 1 dowolna 0 Wartość odpowiada określonemu UNOM;
pojawia się kiedy offset control
ustawiony.
05 kontrola taryfy 2 & aktualna tarifa
linia 2 : aktualna tarifa (stan)
linia 3 : kontrola taryfy 2 t=1 / t=2
OFF / wejście cyfr. (InP) / moc (P) OFF
Aktualna taryfa nie jest parametrem
ustawionym; wskazuje tylko aktualny
stan taryfy
06 współczynnik mocy docelowej & strefa nieczułości, taryfa 2
linia 2 : współczynnik mocy docelowej (cos/tan/φ)
linia 3 : strefa nieczułości
- 0.80 ÷ 0.80 (cos)
0.000 ÷ 0.040 (cos)
(cos)
0.98
0.010
Inne dostępne formaty: „tg φ “, „φ“
Przełącz za pomocą przycisku
07 kontrola czasu UC/OC, taryfa 2
linia 2 : k. czasu przy załączeniu stopnia (UC)
linia 3 : k. czasu przy wyłączeniu stopnia (OC) 5 sec ÷ 20 min 5 sec ÷ 20 min 3 min 30 sec
Bez “L” : skrócenie czasu kvadratowe
Z “L” : skrócenie czasu liniowe
08 moc dla offsetu , taryfa 2 dowolna 0 Wartość odpowiada określonemu UNOM;
pojawia się kiedy offset control
ustawiony.
10 moc do kontroli taryfy 2 0 ÷ 120 % PNOM 0 Wyświetlany, tylko gdy kontrola taryfy 2
jest ustawiona na moc.
12 kontrola dławika & współczynnik mocy dla pracy z dławikami
linia 2 : kontrola dławika
linia 3 : limit współczynnika mocy dla pracy z dławikami
OFF / mieszane (M) /
niemieszane (nM)
- 0.80 ÷ 0.80 (cos) OFF 1.0
Limit współczynnika mocy wyświetlany,
tylko gdy kontrola dławika aktiwna.
13 kontrola offsetu OFF / On OFF wyłączona / włączona

PFC – Wyjścia
# grupa parametrów zakres ustawienia wartość
domyśl. uwagi
20 uruchomienie automatycznego rozpoznawania wyjść (AOR) OFF / auto (A) auto AOR można uruchomić ręcznie za
pomocą opcji "run".
21 dozownik (manual filler); 3 podrzędne param. w bocznej gałęzi :
1. typ wyjścia & minimalna moc nominalna (OMIN)
2. stosunek wyjść
3. liczba wyjść
dowolny
11111 ÷ 12488
0 ÷ 24
1 kvar
11111
0
25 wyjście – typ i moc nominalna
No.1.1 ÷ 3.6 w bocznej gałęzi dowolny 0 Wartość odpowiada określonemu UNOM
26 wyjście – stan
No.1.1 ÷ 3.6 w bocznej gałęzi kontrola / włączony / wyłączony / alarm / wentylacja / grzanie kontrola Fan, heating and alarm options available at three upper outputs only
27 liczba przełączeń wyjść
No.1.1 ÷ 3.6 w bocznej gałęzi - - Not a presetable parameter. Can be cleared only.
28 czas włączenia wyjść [godziny]
No.1.1 ÷ 3.6 w bocznej gałęzi - - Not a presetable parameter. Can be cleared only.
29 ostatnie wyjście - progi temperatury wentylacji / grzania
linia 2 : próg temperatury "włącz" [°C]
linia 3 : próg temperatury "wyłącz" [°C]
wentylacja : 10 ÷ 60 °C
grzanie : -30 ÷ -10 °C
w. : 40°C
grz. : -5°C
Pomijane, kdy stan wyjścia różni się od
wentylacji / grzania.
30 przedostatnie wyjście - progi temperatury wentylacji / grzania
linia 2 : próg temperatury "włącz" [°C]
linia 3 : próg temperatury "wyłącz" [°C] wentylacja : 10 ÷ 60 °C grzanie : -30 ÷ -10 °C w. : 40°C grz. : -5°C
Pomijane, kdy stan wyjścia różni się od
wentylacji / grzania.
31 przedprzedostatnie wyjście - progi temp. wentylacji / grzania
linia 2 : próg temperatury "włącz" [°C]
linia 3 : próg temperatury "wyłącz" [°C]
wentylacja : 10 ÷ 60 °C
grzanie : -30 ÷ -10 °C
w. : 40°C
grz. : -5°C
Pomijane, kdy stan wyjścia różni się od
wentylacji / grzania.
33 Ustawienia wyjścia od którego liczony jest drugi czas
rozładowania (set2)
OFF / 1.2 ÷ 3.6 OFF
34 Czas rozładowania stopnia set1 (& set2)
linia 2 : czas rozładowania stopnia set1
linia 3 : czas rozładowania stopnia set2 5 sec ÷ 20 min 20 sec
Pojawia się, gdy ustawiono nr wyjścia w
poprzednim parametrze.
35 przełączanie w tryb inteligentny / liniowy / okrągły int.
