Kohler STERLING 72141110 User manual

Installation Guide
Shower Receptor
Français, page “Français-1”
Español, página ″Español-1”
72141110, 72141120
1049440-2-A

Thank You For Choosing Sterling
We appreciate your commitment to Sterling value. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers are listed on the back cover. Thanks again for choosing Sterling.
Tools and Materials
Before You Begin
IMPORTANT! Use clear, 100% silicone sealant. Other silicone sealants containing less than 100% silicone
may not provide water and mildew resistance over the life of the product.
Review the manufacturer’s instructions for the plumbing components, shower doors, and any other
accessories that you plan to install.
Observe all local plumbing and building codes.
Do not remove the old fixture before you unpack and inspect the new unit.
Unpack and inspect the received components for damage. If you find any damage, do not install the
component. Report any shortages or damage immediately to the place of purchase.
After inspection, return the components to the carton until you are ready to install them.
Construction Considerations
IMPORTANT! Risk of property damage. Do not add silicone sealant unless directed. The inappropriate
use of silicone sealant may trap moisture and could result in concealed leakage, as well as mold or
mildew.
Sealant is required at the edge of the finished wall and the receptor. Sealing according to the
manufacturer’s instructions may also be required if a shower door is added.
This receptor unit must be installed in an alcove.
Locate the rough plumbing for the drain according to the roughing-in dimensions for your
particular model.
Pencil Square Claw
Hammer
Masking
Tape
DrillPliers
Adjustable
Wrench
Assorted
Screwdrivers
Tape
Measure
Level
Pipe WrenchSafety Glasses Strap Wrench
• Conventional woodworking
tools and materials
• Hole saw or jigsaw with fine
tooth blade (32 teeth per inch)
Plus:
• Drop Cloth
Clear 100%
Silicone Sealant
• 2x4 or 2x6s
• Large-head roofing nails or screws
with non-tapered heads
• Cement or mortar (optional)
1049440-2-A 2 Sterling

Roughing-In
IMPORTANT! Dimensions given in the roughing-in information are critical for proper installation.
Construct the framing and plumbing accurately.
IMPORTANT! All dimensions are nominal. The stud opening tolerance is plus 1/8″(3 mm) and minus 0.
NOTE: If a firewall is required, roughing-in dimensions must be increased according to the thickness of
the firewall material. Stud opening dimensions must be measured toward the exposed side of the wall
material.
NOTE: If installing this unit to a masonry wall, make provisions for plumbing connections. Construct a
separate frame wall at least 6″(15.2 cm) from the masonry wall.
If installing this unit with a shower door, refer to the shower door manufacturer’s instructions for any special
framing considerations.
1. Construct the Framing
NOTE: Refer to the ″Roughing-In″section for dimensions.
This receptor or shower unit is designed for installation in an alcove.
The stud location must meet load bearing requirements which are often specified by local building codes.
Studs must also allow for the installation of the plumbing fixtures and any shower door.
Install the Framing
Make sure that end studs are spaced to provide adequate support for the finished wall material.
72141120 Shown
30"
(76.2 cm)
60"
(152.4 cm)
14" (35.6 cm)
8-1/2"
(21.6 cm)
24"
(61 cm)
16"
(40.6 cm) 16" (40.6 cm)
8"
(20.3 cm)
8" (20.3 cm)
4" (10.2 cm)
4"
(10.2 cm)
5"
(12.7 cm)
31-1/4"
(79.4 cm)
60" (152.4 cm) Min
60-1/8" (152.7 cm) Max
13-7/8"
(35.2 cm)
4-1/2"
(11.4 cm) D.
Drain Cutout
3-5/16"
(8.4 cm) OD
Drain Hole
Sterling 3 1049440-2-A

Construct the Framing (cont.)
Construct 2x4 or 2x6 stud framing according to the roughing-in information for your particular
model.
If possible, provide an access panel at the back of the plumbing wall to service the supply and
waste piping.
For receptor-only installations, add any backing or support needed for shelving, grab bars, towel
bars or other accessories. Refer to the accessory manufacturer’s instructions.
NOTE: For installations that will require a shower door, a stud may be required to properly install the
shower door.
Make sure that the framing for each stud is plumb and square within 1/8″(3 mm). Shimming will
be required if tolerances are not met.
Construct the Floor
NOTE: The receptor basin area requires no additional support when the subfloor is plumb and level with
respect to the stud framing. If the subfloor is not level, shimming may be required to level the unit. Make
sure the floor offers adequate support as required by local building codes.
Cut a 4-1/2″(11.4 cm) diameter hole around the drain location.
Verify the subfloor is flat and level. If the subfloor is not level, proceed to the ″Level the Floor″
subsection.
Level the Floor
The receptor supports must rest directly on a level subfloor. The following steps may be used to level an
irregular floor:
Build a dam that will keep the flooring material in the desired location.
Spread and level a layer of concrete or mortar on the subfloor where the receptor supports will be
located.
Allow the material to cure.
Remove any dams.
1049440-2-A 4 Sterling

2. Install the Plumbing
AB
72140100 8-1/2″(21.6 cm) 13-7/8″(35.2 cm)
NOTE: Provide access to all plumbing connections to simplify future maintenance.
Locate the rough plumbing for the drain according to the correct model’s roughing-in dimensions.
Position the plumbing according to the roughing-in information. Cap the supplies and check for
leaks.
If possible, provide an access at the back of the plumbing wall for servicing the supply and waste
piping.
Install the shower valving according to the manufacturer’s instructions. Do not install the trim at
this time.
3. Prepare the Receptor and Subfloor
IMPORTANT! Risk of property damage. If a watertight seal on the drain is not obtained, water damage
to the subfloor may occur.
Install the drain fitting to the shower receptor according to the drain manufacturer’s instructions.
IMPORTANT! Noise may develop if the receptor is installed over a subfloor other than plywood.
If the subfloor is constructed of a material other than plywood, position the supplied pad where the
supports will contact it.
Move the receptor into the installation location.
Shower Elbow
Blocking
Shower Riser
Supply Valves
Blocking
Supply Lines
Optional
80"
(203.2 cm)
BA
Sterling 5 1049440-2-A

Prepare the Receptor and Subfloor (cont.)
Verify that the receptor is level and well supported by the floor. If required, remove the receptor and
place shims under the receptor feet to level the receptor.
When the receptor is leveled, consider whether to use an optional mortar/cement bed to help secure
the unit.
Install a Mortar or Cement Bed (optional)
Remove the receptor from the alcove.
Remove the felt pad if present.
NOTE: The receptor supports must rest directly on the subfloor.
Build a dam to keep the flooring material clear of the drain area.
NOTE: Do not use gypsum cement or drywall compound for this application, as they will not provide an
acceptable, durable bond. Use cement or mortar.
NOTE: Do not spread cement or mortar around the receptor feet.
Spread a 2″(5.1 cm) layer of cement or mortar on the subfloor.
Remove the dam.
Position a piece of plastic drop cloth material on top of the cement or mortar bed.
Move the receptor into position.
Verify that the receptor is level and resting on all supports.
Clean the receptor to reduce the risk of surface damage.
Position a clean drop cloth or other similar material into the bottom and over the outside edge of
the receptor. Be careful not to scratch the surface of the unit.
1049440-2-A 6 Sterling

4. Install the Shower Receptor

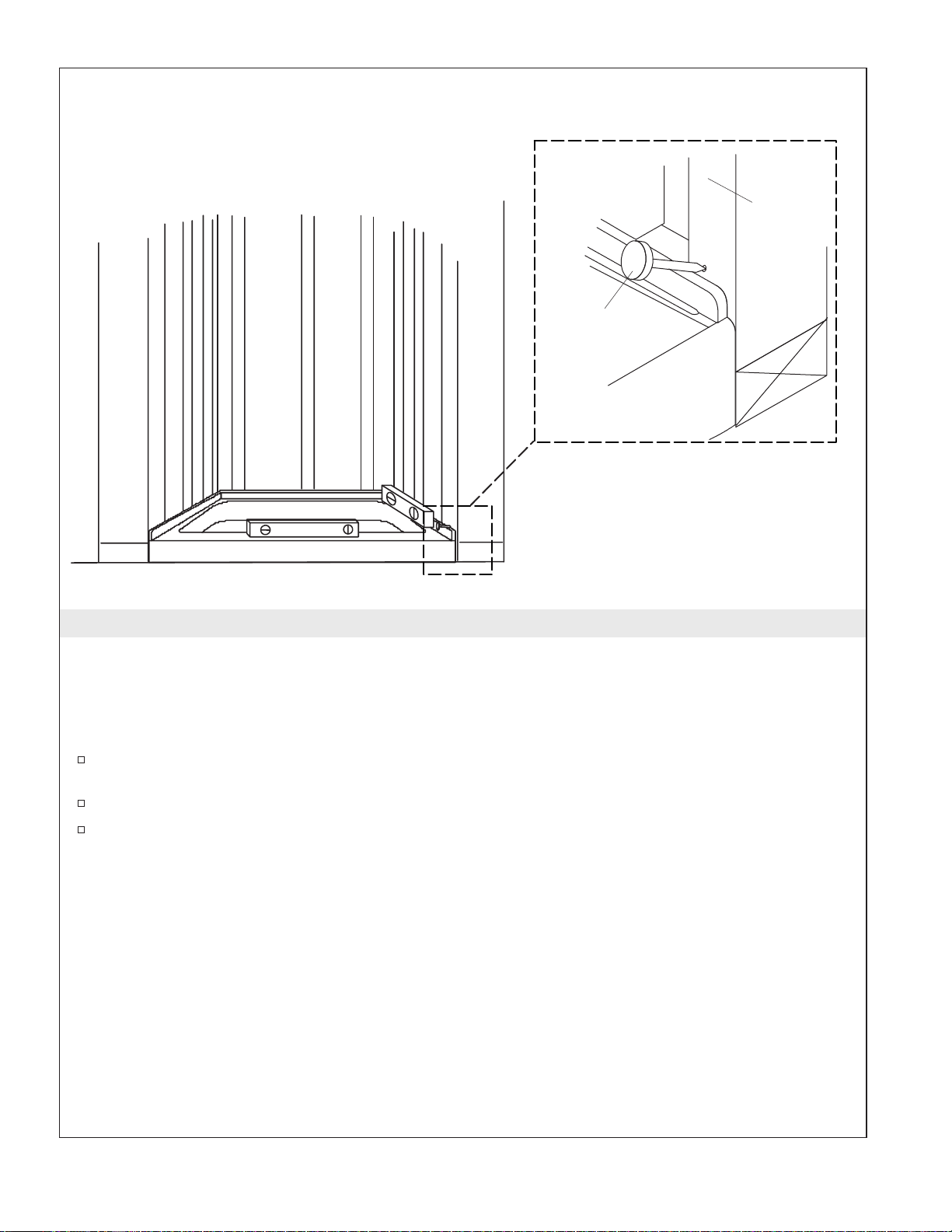

IMPORTANT! Risk of property damage. Avoid hitting the unit with the hammer.
Attach the Receptor with Roofing Nails or Non-Tapered Head Screws
IMPORTANT! Install the large-head roofing nail or non-tapered screw above the flange. Do not nail or
drill through the flange.
Install large-head roofing nails or screws over the top of the flange. This will pin the flange of the
receptor to the studs, as shown.
Install the fasteners at all stud locations.
Verify the fastener heads do not interfere with the installation of the other finished walls.
Wall Stud
Roofing
Nail
Sterling 7 1049440-2-A

5. Complete the Finished Wall
For Receptor-Only Installations

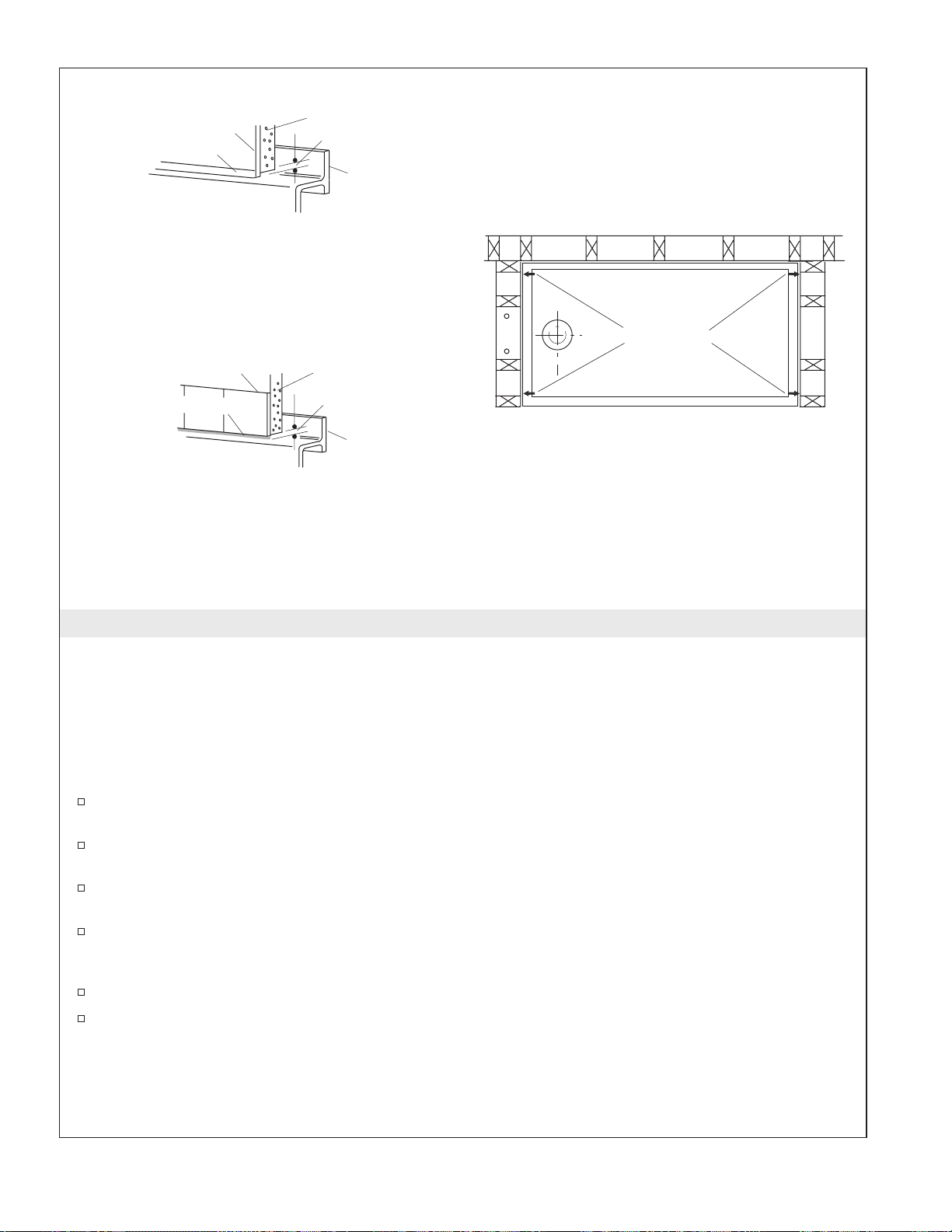

NOTE: Apply the water-resistant wall material over the nailing flanges leaving a 1/4″(6 mm) gap
between the receptor and the wall material. When the edge of the wall surround and the finished wall are
sealed, a gap helps reduce the possibility of water seeping into the wall material.
NOTE: Provide properly sized holes for the plumbing fixtures when installing water-resistant wall material
and finished wall material.
Cover the framing around the wall surrounds and the shower receptor with water-resistant wall
material. Leave a 1/4″(6 mm) gap between the wall material and the receptor.
Seal the joints between the receptor and the water-resistant wall material with clear silicone sealant.
Allow the sealant to set according to the manufacturer’s instructions.
Install the finished wall over the water-resistant wall material. Leave a 1/8″(3 mm) gap between the
finished wall and the receptor.
Seal the joints between the receptor and the water-resistant wall material with either silicone sealant
or tile grout, depending on the installation method. If clear silicone sealant is used, leave weep holes
in each corner of the receptor.
Seal the joints between the receptor and the finished floor and the baseboard with silicone sealant.
Allow the sealant to set according to the manufacturer’s instructions.
Water-Resistant
Wall Material
Water-Resistant
Wall Material
1/4" (6 mm)
1/4" (6 mm)
Receptor
Flange
Shower receptor
with drywall
Shower receptor
with tile, marble, etc.
Silicone Sealant
Finished Wall
Tile or other
wall finish
Receptor
Flange
Silicone Sealant
or Grout
Weep Holes
1049440-2-A 8 Sterling

6. Finish the Installation
IMPORTANT! Risk of property damage. Make sure a watertight seal has formed around the receptor
drain and overflow.
NOTE: Follow the manufacturer’s instructions for the installation of the drain, valve trim, and
showerhead.
For All Installations
Connect the drain to the trap according to the manufacturer’s instructions.
Seal the holes cut in the plumbing end wall.
Install and seal all escutcheons, cover plates, or flanges.
Install the valve handles or shower control handle.
Remove the protective covering from the receptor. Clean any debris from the receptor.
Check the drain connection for leakage. Repair if necessary.
Install the showerhead with pipe sealant.
Install Miscellaneous Accessories
IMPORTANT! Risk of property damage. Do not make additional holes in the receptor without adding
adequate clear silicone sealant. Additional holes made to install any accessories may cause leakage.
Improper installation of accessories may void the warranty.
Verify that any holes in the finished wall are properly sealed with clear silicone sealant.
Allow the silicone sealant to set according to the sealant manufacturer’s instructions.
When the sealant has set, check for leaks.
7. Clean-up After Installation
IMPORTANT! Risk of product damage. Do not use abrasive or acid-based cleaners on this product.
Wipe your shower unit with a soft cloth after each use to prevent build-up of soap and scum.
If the surface gets excessively dirty, refer to the Homeowners Guide for recommended cleaning
products. Avoid cleaning products that contain acetone, ethyl alcohol, amyl or ethyl acetate, sodium
hypochlorite, toluene, or phenol. These products can damage the finish.
IMPORTANT! Risk of product damage. Products that generate extreme heat (such as cigarettes or
portable heaters) can damage the surface of this product.
Sterling 9 1049440-2-A

Guide d’installation
Receveur de douche
Outils et matériels
Merci d’avoir choisi Sterling
Nous apprécions votre engagement envers la qualité Sterling. Veuillez prendre s’il vous plaît quelques
minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter pas à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de téléphone sont indiqués au verso. Merci
encore d’avoir choisi Sterling.
Avant de commencer
IMPORTANT ! Utiliser du mastic à la silicone à 100%. D’autres mastics contenant moins de 100% de
silicone pourraient ne pas procurer la résistance à l’eau et à la moisissure sur la durée de vie du produit.
Passer en revue les instructions du fabricant pour les composants de plomberie, portes de douche, et
tout autre accessoire à installer.
Respecter tous les codes de plomberie et de bâtiment locaux.
Ne pas retirer le viel appareil avant d’avoir déballé et examiné le nouveau.
Déballer et examiner les composants pour en déceler tout dommage. Si un dommage quelconque est
noté, ne pas installer le composant. Communiquer immédiatement au vendeur tout dommage ou
manque de pièces.
Après inspection, remettre les composants dans l’emballage jusqu’à être prêt de les installer.
Considérations de construction
IMPORTANT ! Risque d’endommagement du matériel. Ne pas ajouter de mastic à la silicone à moins
d’en être instruit. L’utilisation inapropriée de mastic à la silicone pourrait retenir l’humidité et donc
résulter en fuite invisible ainsi que moisissure.
De l’étanchéité est requise au rebord du mur fini et du receveur. Suivant les instructions du
fabricant, le mastic peut être aussi nécessaire si une porte de douche est ajoutée.
Crayon Équerre Marteau
fendu
Ruban
cache
Perceuse
Pince
Clé à molette
Assortiment
de tournevis
Marteau
fendu
Niveau
Clé à tubeLunettes de protection Clé à courroie
• Outils et matériaux conventionnels
de travail du bois
• Scie cylindrique ou scie sauteuse
à lame à fines dents (32 dents
par pouce)
Plus :
• Toile de protection
Mastic 100 %
silicone translucide
• 2x4 ou 2x6s
• Clous pour toiture ou des vis à
tête non conique
• Ciment ou mortier (facultatif)
Sterling Français-1 1049440-2-A

Avant de commencer (cont.)
Ce receveur doit être installé en alcôve.
Localiser la plomberie brute du drain selon les dimensions du plan de raccordement du modèle
particulier.
Sterling Français-2 1049440-2-A

Plan de raccordement
IMPORTANT ! Les dimensions fournies dans le plan du raccordement sont critiques pour une bonne
installation. Construire le cadrage et la plomberie avec exactitude.
IMPORTANT ! Toutes les dimensions sont nominales. La tolérance d’ouverture du montant est de plus
1/8″(3 mm) et moins 0.
REMARQUE : Si un pare-feu est requis, les dimensions de raccordement devront être augmentées en
fonction de l’épaisseur du matériau du pare-feu. Les dimensions d’ouverture des montants doivent être
mesurées vers le côté exposé du matériau du mur .
REMARQUE : Si cette unité est installée sur un mur en maçonnerie, prendre des dispositions pour les
raccordements de la plomberie. Construire un mur séparé à un minimum de 6″(15,2 cm) du mur de
maçonnerie.
En cas d’installation de cet appareil sanitaire avec porte de douche, consulter les instructions du fabricant de
la porte de douche pour toutes spécifications particulières du cadrage.
1. Construire le cadrage
REMARQUE : Se référer à la section ″plan de raccordement″pour les dimensions.
Ce receveur ou cette unité de douche sont conçus pour une installation en alcôve.
L’emplacement du montant doit être conforme aux exigences de capacité de charge qui sont le plus souvent
spécifiées dans les codes locaux de bâtiment. Des montants peuvent aussi permettre l’installation de la
plomberie et toute porte de douche.

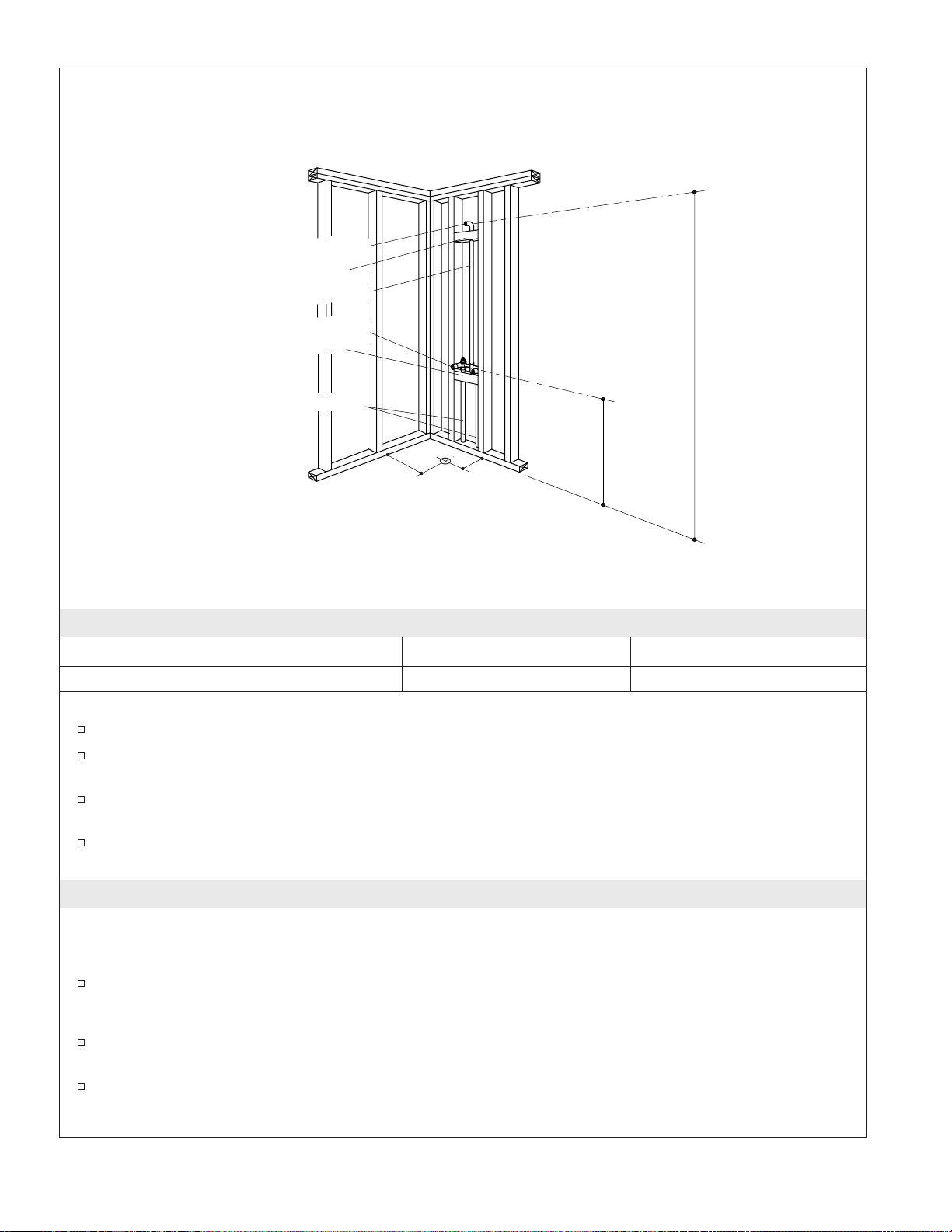

Installer le cadrage
72141120 illustré
30"
(76,2 cm)
60"
(152,4 cm)
14" (35,6 cm)
8-1/2"
(21,6 cm)
24"
(61 cm)
16"
(40,6 cm) 16" (40,6 cm)
8"
(20,3 cm)
8" (20,3 cm)
4" (10,2 cm)
4"
(10,2 cm)
5"
(12,7 cm)
31-1/4"
(79,4 cm)
60" (152,4 cm) Min
60-1/8" (152,7 cm) Max
13-7/8"
(35,2 cm)
4-1/2" (11,4 cm)
Ø Découpe orifice
du drain
3-5/16" (8,4 cm)
Ø Ext. orifice
du drain
1049440-2-A Français-3 Sterling

Construire le cadrage (cont.)
S’assurer que les montants d’extrémité soient espacés pour fournir un support adéquat au matériau
du mur fini.
Construire le cadrage du montant de2x4oude2x6tout en suivant le plan de construction de
votre modèle.
Si possible, prévoir un accès à l’arrière du mur de la plomberie pour l’entretien de la tuyauterie
d’alimentation et d’évacuation.
Uniquement pour les installations de receveur, ajouter un entretoisement ou support quelconque
nécessaire pour l’étalage, barres d’appui, porte-serviettes ou autres accessoires. Se référer aux
instructions du fabricant de l’accessoire.
REMARQUE : Pour des installations qui requièrent une porte de douche, un montant peut être requis
pour proprement installer la porte de douche.
S’assurer que le cadrage de chaque montant soit d’aplomb et d’équerre à 1/8″(3 mm). Le calage
sera nécessaire si les tolérances ne sont pas atteintes.
Construire le sol
REMARQUE : Le bassin du receveur ne nécessite pas de support additionnel si le sol est nivelé et
d’aplomb avec le cadrage du montant. Si le plancher n’est pas nivelé, il faudra placer des cales pour
niveler l’unité. S’assurer que le sol offre un support adéquat tel que requis par les codes locaux du
bâtiment.
Percer un trou de Ø 4-1/2″(11,4 cm), centré autour de l’emplacement du drain.
S’assurer que le plancher soit plat et nivelé. Si le plancher n’est pas nivelé, procéder à la section
″Niveler le sol″.
Niveler le sol
Les supports du receveur doivent reposer directement sur un plancher nivelé. Les étapes suivantes
pourraient être utilisées pour niveler un sol irrégulier:
Construire une digue qui maintiendra les matériaux du sol dans la zone désirée.
Étendre une couche de ciment ou de mortier sur le plancher à l’emplacement des supports du
receveur.
Laisser le matériau prendre.
Retirer toutes digues.
Sterling Français-4 1049440-2-A

2. Installer la plomberie
AB
72140100 8-1/2″(21,6 cm) 13-7/8″(35,2 cm)
REMARQUE : Prévoir un accès à toutes les connexions de la plomberie pour faciliter tout entretien futur.
Localiser la plomberie du drain conformément aux dimensions correctes du plan de raccordement
du modèle.
Positionner la plomberie selon l’information du plan du raccordement. Boucher les alimentations et
vérifier s’il y a des fuites.
Si possible, prévoir un accès à l’arrière du mur de la plomberie pour l’entretien de la tuyauterie
d’alimentation et d’évacuation.
Installer la robinetterie de la douche conformément aux instructions du fabricant. Ne pas installer la
bague à ce moment.
3. Préparer lae receveur et le plancher
IMPORTANT ! Risque d’endommagement du matériel. Si le joint d’étanchéité du drain n’est pas
performant, des dommages causés par l’eau se produiront sur le plancher.
Installer le drain au receveur de la douche et selon les instructions du fabricant.
IMPORTANT ! Du bruit peut avoir lieu si le receveur est installé sur un plancher autre que du
contreplaqué.
Si le plancher est construit en un matériau autre que du contreplaqué, positionner le coussinet
fourni à l’endroit de contact avec les supports.
Déplacer le receveur à l’emplacement d’installation.
Coude de douche
Arrêt
Colonne montante de la douche
Valves d'alimentation
Arrêt
Conduites d'alimentation
Optionnel
80"
(203,2 cm)
BA
1049440-2-A Français-5 Sterling

Préparer lae receveur et le plancher (cont.)
Vérifier que le receveur soit nivelé et bien supportée par le sol. Si nécessaire, retirer le receveur et
placer des cales sous ses pieds de ce dernier pour le niveler.
Lorsque le receveur est nivelé, considérer l’utilisation d’un lit de mortier/ciment optionnel afin de
sécuriser l’unité.
Installer un lit de mortier ou de ciment (optionnel)
Retirer le receveur de l’alcôve.
Retirer le coussinet en feutre si présent.
REMARQUE : Les supports du receveur doivent s’appuyer directement sur le plancher.
Construire une digue pour garder le matériau de sol à l’écart de l’emplacement du drain.
REMARQUE : Ne pas utiliser de plâtre ou un mélange pour cloison sèche pour cette installation, car ces
produits ne fourniront pas un scellement acceptable, et durable. Utiliser du ciment ou du mortier.
REMARQUE : Ne pas étaler de ciment ou mortier autour des pieds du receveur.
Étaler une couche de ciment ou mortier de 2″(5,1 cm) sur le plancher.
Retirer la digue.
Positionner une bâche en plastique sur le lit de ciment ou de mortier.
Mettre le receveur en position.
S’assurer que le receveur soit nivelé et qu’il repose sur tous les supports.
Nettoyer le receveur pour réduire le risque d’endommagement de la surface.
Placer un chiffon propre ou matière similaire au fond de la baignoire et sur le rebord extérieur du
receveur. Veiller à ne pas rayer la surface de l’unité.
Sterling Français-6 1049440-2-A

4. Installer le receveur de douche
IMPORTANT ! Risque d’endommagement du matériel. Éviter de taper sur l’unité avec un marteau.
Attacher le receveur avec des clous pour toiture ou des vis à tête non-coniques.
IMPORTANT ! Installer le clou pour toiture à tête large ou vis non conique sur la bride. Ne pas clouer ni
percer la bride.
Installer le clou pour toiture à tête large ou vis sur la bride. Ceci fixera la bride du receveur aux
montants, tel qu’indiqué.
Installer les fixations à tous les emplacements des montants.
S’assurer que les têtes des fixations n’interfèrent pas avec l’installation des autres murs murs finis.
Montant
du mur
Clous
de toiture
1049440-2-A Français-7 Sterling

5. Compléter le mur fini
Uniquement pour des installations de receveur
REMARQUE : Appliquer le matériau hydrorésistant sur les brides de cloutage laissant un espace de 1/4″
(6 mm) entre le receveur et le matériau du mur. Lorsque les rebords du mur avoisinant et du mur fini sont
scellés, un espacement aide à réduire la possibilité d’infiltration d’eau dans le matériau du mur.
REMARQUE : Lors de l’installation de matériau hydrorésistant du mur et de celui du mur fini, prévoir
des orifices de diamètres adéquates pour la plomberie.
Couvrir le cadre autour des murs avoisinants et le receveur de douche avec un matériau
hydrorésistant. Laisser un espacement de 1/4″(6 mm) entre le matériau du mur et du receveur.
Sceller les joints entre le receveur et le matériau hydrorésistant du mur à l’aide de mastic à la
silicone clair. Laisser prendre le mastic selon les instructions du fabricant.
Installer le mur fini sur le matériau hydrorésistant du mur. Laisser un espacement de 1/8″(3 mm)
entre le matériau du mur fini et le receveur.
Sceller les joints entre le receveur et le matériau hydrorésistant du mur avec soit de la silicone ou du
ciment de carrelage, selon la méthode d’installation. Si de la silicone claire est utilisée, laisser des
barbacanes dans chaque angle du receveur.
Sceller les joints entre le receveur et le sol fini ainsi que le plancher avec du mastic à la silicone.
Laisser prendre le mastic selon les instructions du fabricant.
Matériau mural
hydrorésistant
Matériau mural
hydrorésistant
1/4" (6 mm)
1/4" (6 mm)
Bride de
receveur
Receveur de douche
avec cloison sèche
Receveur de douche avec
carrelage, marbre, etc.
Silicone translucide
Mur fini
Carrelage ou autre
finition murale
Bride de
receveur
Mastic à la silicone
ou coulis
Barbacanes
Sterling Français-8 1049440-2-A

6. Compléter l’installation
IMPORTANT ! Risque d’endommagement du matériel. S’assurer qu’un joint d’étanchéité soit formé
autour du drain et du trop plein.
REMARQUE : Suivre les instructions du fabricant pour l’installation du drain, de la garniture de la valve
et de la pomme de douche.
Pour toutes les installations
Connecter le drain au siphon selon les instructions du fabricant.
Sceller la découpe des orifices du mur d’extrémité à plomberie.
Installer et sceller les appliques, couvercles, ou brides.
Installer les poignées de valves ou la poignée de contrôle de douche.
Retirer la pellicule protectrice du receveur. Nettoyer le receveur de tout débris.
Vérifier s’il y a des fuites dans la connexion du drain. Réparer si nécessaire.
Installer la pomme de douche avec de l’étanchéité pour tuyau.
Installer des accessoires divers
IMPORTANT ! Risque d’endommagement du matériel. Ne pas percer d’orifices supplémentaires dans le
receveur sans rajouter de silicone claire adéquate. Les orifices additionnels percés pour installer des
accessoires peuvent engendrer des fuites. L’installation incorrecte des accessoires pourrait annuler la
garantie.
S’assurer que tout orifice dans le mur fini soit proprement scellé avec de la silicone claire.
Laisser prendre le mastic selon les instructions du fabricant.
Lorsque le mastic a pris, vérifier s’il y a des fuites.
7. Nettoyage après installation
IMPORTANT ! Risque d’endommagement du produit. Ne pas utiliser de nettoyants abrasifs ou acides
sur ce produit.
Essuyer la douche avec un chiffon doux après chaque utilisation pour éviter l’accumulation de
savon et de crasse.
Si la surface devient excessivement sale, se référer au Guide du propriétaire pour les
recommendations de produits. Eviter les nettoyants contenant de l’acétone,de l’alcohol éthylique, de
l’acétate amylique ou éthylique, de l’hypochlorite de sodium, du toluène ou du phénol. Ces
produits peuvent endommager la finition.
IMPORTANT ! Risque d’endommagement du produit. Des produits qui génèrent de la chaleur (tels que
cigarettes ou chauffages portatifs) peuvent endommager la surface de ce produit.
1049440-2-A Français-9 Sterling

Guía de instalación
Receptor de ducha
Herramientas y materiales
Gracias por elegir los productos de Sterling
Le agradecemos que haya elegido Sterling por la calidad que ofrece al mejor precio. Dedique unos minutos
para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de
funcionamiento, no dude en contactarnos. Nuestros números de teléfono se encuentran en la cubierta
posterior. Gracias nuevamente por escoger a Sterling.
Antes de comenzar
¡IMPORTANTE! Use sellador transparente 100% de silicona. Los otros selladores de silicona que contienen
menos del 100% de silicona pueden no aportar resistencia al agua y al moho a lo largo de la vida útil del
producto.
Revise las instrucciones de los fabricantes de los componentes de plomería, puertas de ducha y
cualquier otro accesorio que prevea instalar.
Cumpla con todos los códigos locales de plomería y de construcción.
No desinstale la unidad existente sin haber antes desembalado y revisado la unidad nueva.
Desembale y verifique que los componentes recibidos no estén dañados. Si un componente está
dañado, no lo instale. Informe de inmediato acerca de cualquier daño o pieza que falte en el sitio
donde lo adquirió.
Una vez revisados, coloque los componentes en la caja hasta el momento de la instalación.
Consideraciones sobre la construcción
¡IMPORTANTE! Riesgo de daños a la propiedad. No añada sellador de silicona a menos que se indique
lo contrario. El uso inapropiado de sellador de silicona puede atrapar humedad, y ocasionar fugas ocultas
y moho.
Lápiz Escuadra Martillo
de uña
Cinta de
enmascarar
tipo masking
Taladro
Pinzas
Llave
ajustable
Destornilladores
surtidos
Cinta
para medir
Nivel
Llave para tubosLentes de seguridad Llave de correa
• Herramientas y materiales
convencionales de carpintería
• Serrucho de calar o sierra
caladora eléctrica con hoja delgada
(32 dientes por pulgada)
Más:
• Lona
Sellador transparente
100% de silicona
• Listones de 2x4 ó 2x6
• Cemento o mortero (opcional)
• Clavos de techar de cabeza
grande o tornillos con cabeza
no cónica
Sterling Español-1 1049440-2-A

Antes de comenzar (cont.)
Se necesita sellador en el borde de la pared acabada y el receptor. Si se añade una puerta de ducha,
es posible que necesite sellar según las instrucciones del fabricante.
Este receptor se debe instalar encajonado entre tres paredes.
Sitúe las tuberías para el desagüe según el diagrama de instalación de su modelo en particular.
1049440-2-A Español-2 Sterling
