Installation Guide
Single-Control Bath and Shower Trim
K-T14420, K-14421, K-14422,
K-T14423, K-14424, K-14426,
K-14427
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
1031692-2-C

IMPORTANT INSTRUCTIONS
READ AND SAVE FOR THE
CONSUMER
WARNING: Risk of scalding or other severe injury.
•Before completing installation, the installer must set the
maximum water temperature setting of this valve to minimize the
risks associated with scalding hazards according to ASTM F 444.
•Do not install a shut-off device on either outlet of this valve. The
installation of any such device may create a cross-flow condition
at the valve and affect the water temperature.
•Factors that change the temperature of the water supplied to the
valve, such as seasonal water temperature changes, and water
heater replacement or servicing, will change the maximum water
temperature supplied by the valve and may create a scalding
hazard.
•The pressure-balanced valve will not compensate for changes in
the water supply temperature; adjust the maximum water
temperature setting of this pressure-balanced valve when such
changes occur.
•Pressure-balanced valves may not provide protection against
scalding if there is a failure of other temperature-limiting devices
elsewhere in the plumbing system.
The installer is responsible for installing the valve and adjusting the
maximum water temperature of this valve according to instructions.
This valve meets or exceeds ANSI A112.18.1 and ASSE 1016.
If you do not understand any of the installation or temperature
adjustment instructions in this document, in the United States please
contact our Customer Service Department at 1-800-4-KOHLER.
Outside the U.S., please contact your distributor.
IMPORTANT NOTICE TO INSTALLERS! Please fill in the blanks in
the information box in the Homeowners Guide and on the valve label.
Retain the Homeowners Guide for future reference.
1031692-2-C 2 Kohler Co.

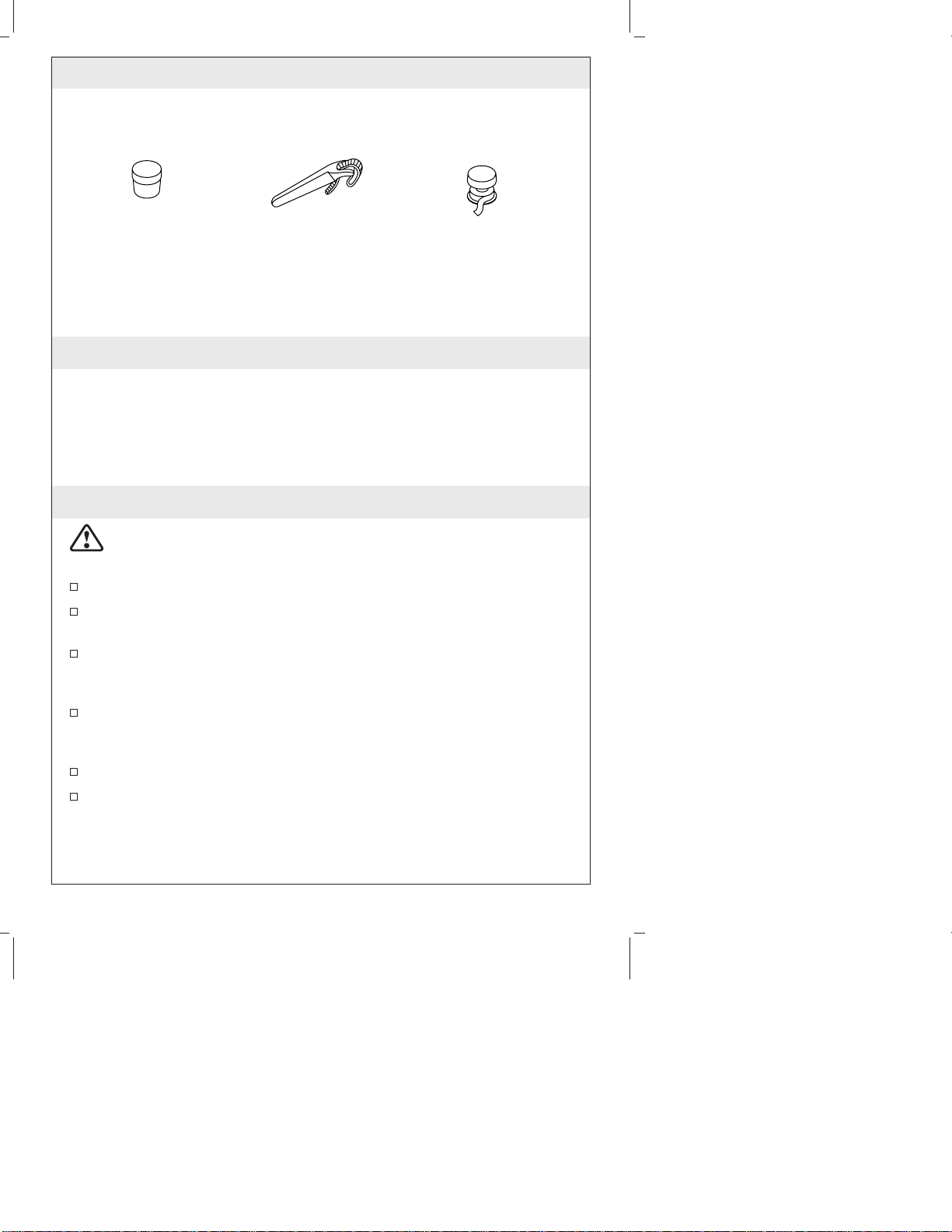

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
CAUTION: Risk of product damage to the K-306-KS valve
assembly. When using this valve in a fiberglass or acrylic
installation, use the Thin Wall Installation Kit (88526).
Observe all local plumbing and building codes.
The finished wall or bath/shower unit must be installed prior to
installing this trim.
Before installing the trim, determine if the maximum water
temperature is acceptable to the user. If temperature adjustment is
needed, refer to the ″Water Temperature Adjustment″section.
The valve shuts off by water pressure. Do not force the handle in
any direction. To turn the valve off, gently turn it to the ″Off″
position.
Shut off the main water supply.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Plumbers
Putty Strap Wrench Thread Sealant
Kohler Co. 3 1031692-2-C

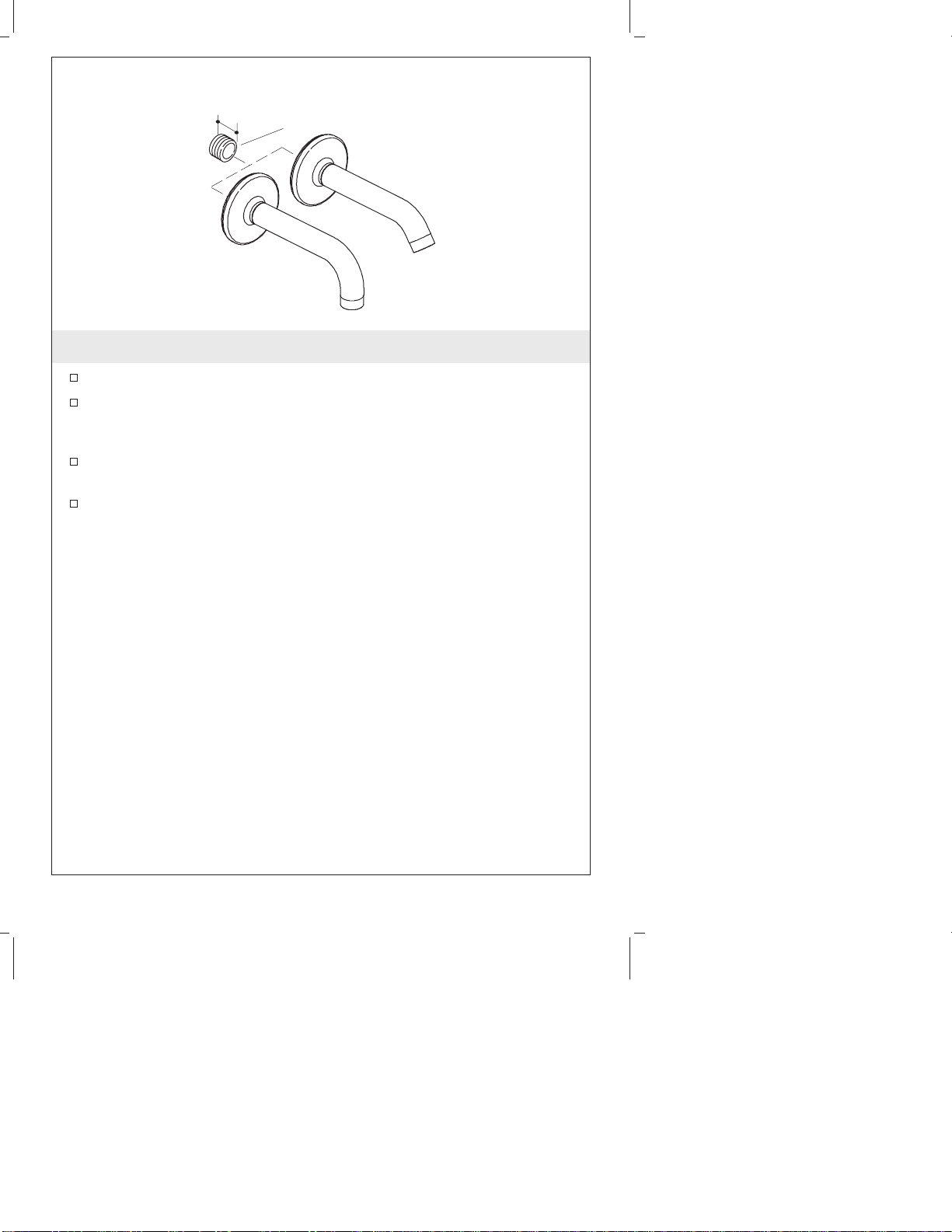

1. Install the Spout
Remove the temporary nipple.
Apply thread sealant and install a 1/2″nipple so it extends
1-1/4″(3.2 cm) beyond the finished wall.
Apply thread sealant to the nipple and thread the spout onto the
nipple.
Carefully tighten with a clean strap wrench.
1/2" Nipple
1-1/4"
(3.2 cm)
1031692-2-C 4 Kohler Co.

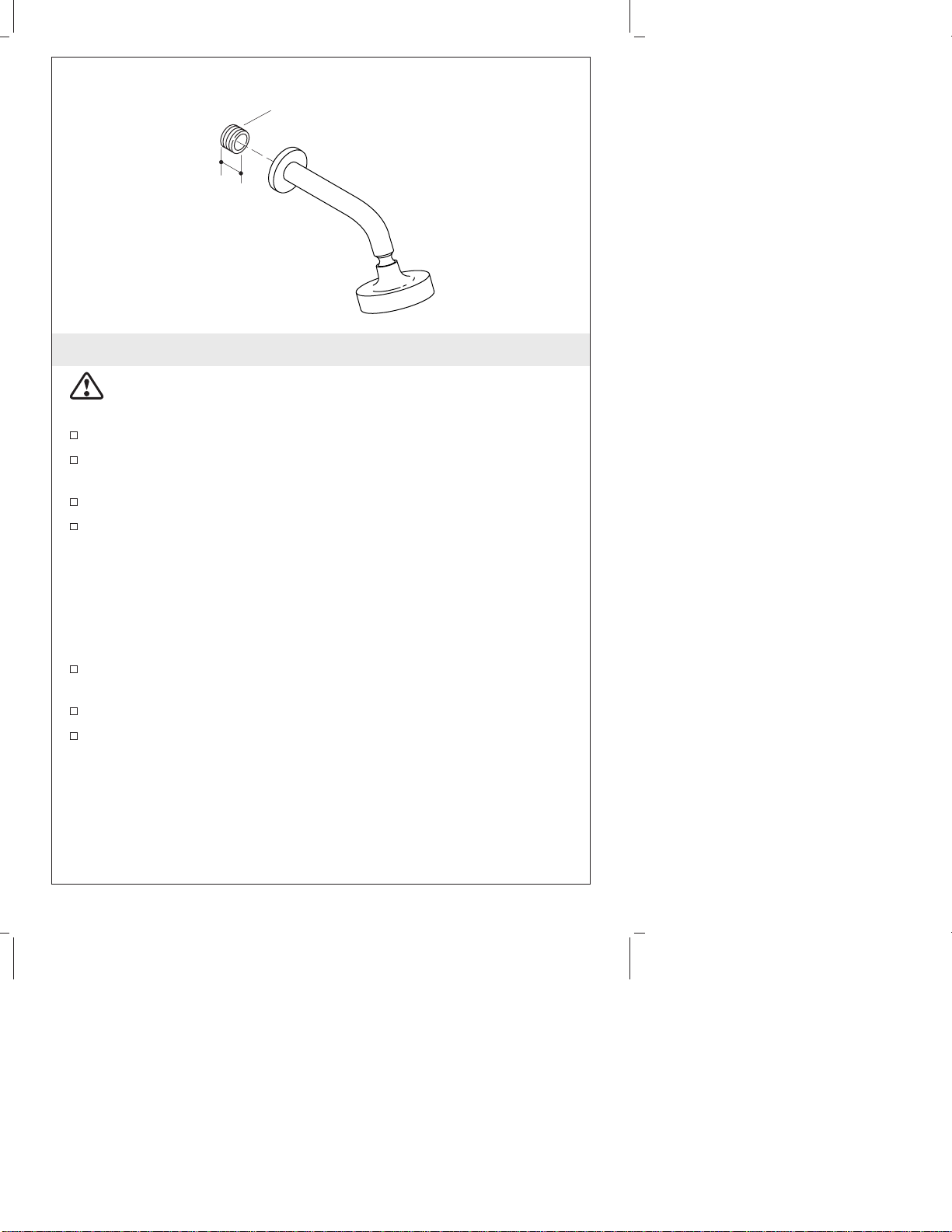

2. Install the Showerhead
CAUTION: Risk of product damage. To avoid clogging the
showerhead spray outlets, use thread sealant tape on the shower
arm threads. Do not use thread sealant compound (pipe dope).
Remove the temporary nipple from the shower elbow.
Apply thread sealant and install a 1/2″NPT nipple to the shower
elbow to extend 1-1/4″(3.2 cm) beyond the finished wall.
Turn the main water supply on.
Run hot and cold water through the shower arm to flush out dirt
and debris.
IMPORTANT! If a gasket is NOT installed on the escutcheon of
the shower arm: Apply a bead of plumbers putty or other sealant to
the back of the shower arm. Refer to the putty or sealant
manufacturer’s instructions for proper application. This will ensure a
watertight seal.
Apply thread sealant tape to the nipple and thread the shower
arm onto the nipple.
Carefully tighten with a clean strap wrench.
Remove all excess putty around the escutcheon.
1-1/4"
(3.2 cm)
1/2"
Nipple
Kohler Co. 5 1031692-2-C

3. Water Temperature Adjustment
CAUTION: Risk of personal injury. The water temperature
should never be set above 120° F (49° C).
Turn the valve clockwise to the full open position and let the hot
water run for several minutes. Position a thermometer in the
water stream and check the temperature.
For minor water temperature changes, adjust the setscrew, and
recheck the water temperature.
For major water temperature changes, remove the O-ring and
collar from the valve stem. Slowly rotate the valve stem until the
desired maximum water temperature is reached.
Reinstall the collar on the valve stem with the setscrew against
the side of the tab.
Reinstall the O-ring, rotate the valve stem counterclockwise to
shut the water off.
Recheck the water temperature.
Complete the information on the valve label (if supplied).
O-Ring
Setscrew
Tab
Tab
Collar
Collar
Setscrew
Valve
Label
Standard
Valve
High Flow
Valve
Valve
Stem
1031692-2-C 6 Kohler Co.

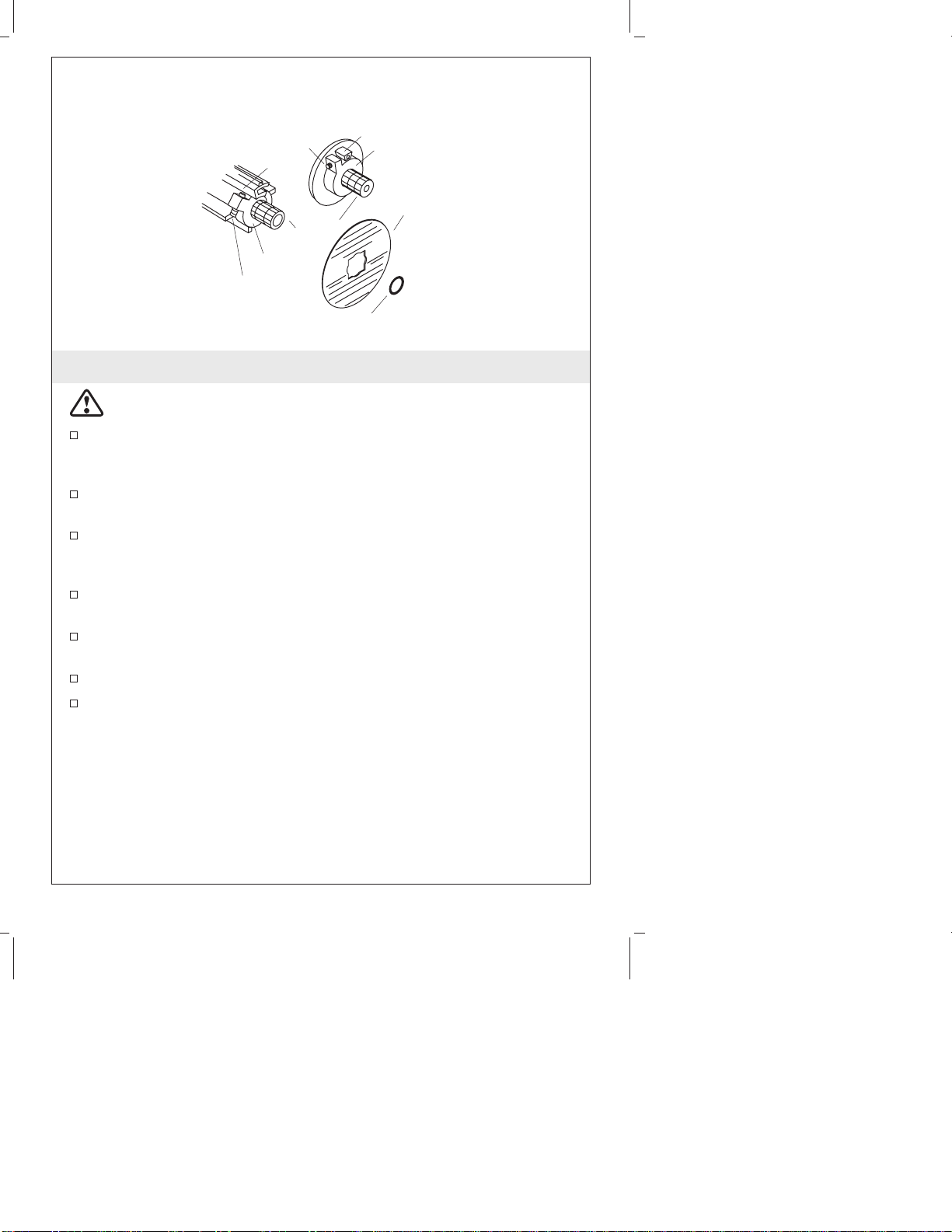

4. Diverter Assembly
Remove and discard the plaster guard and/or dome, if installed.
Position the actuator over the diverter stem. Tighten the setscrew.
Slide the guide over the actuator and thread it onto the diverter
stem.
Guide
Setscrew
Actuator
Diverter Assembly
Valve
Stem
Diverter
Stem
Discard plaster
guard with dome.
Kohler Co. 7 1031692-2-C

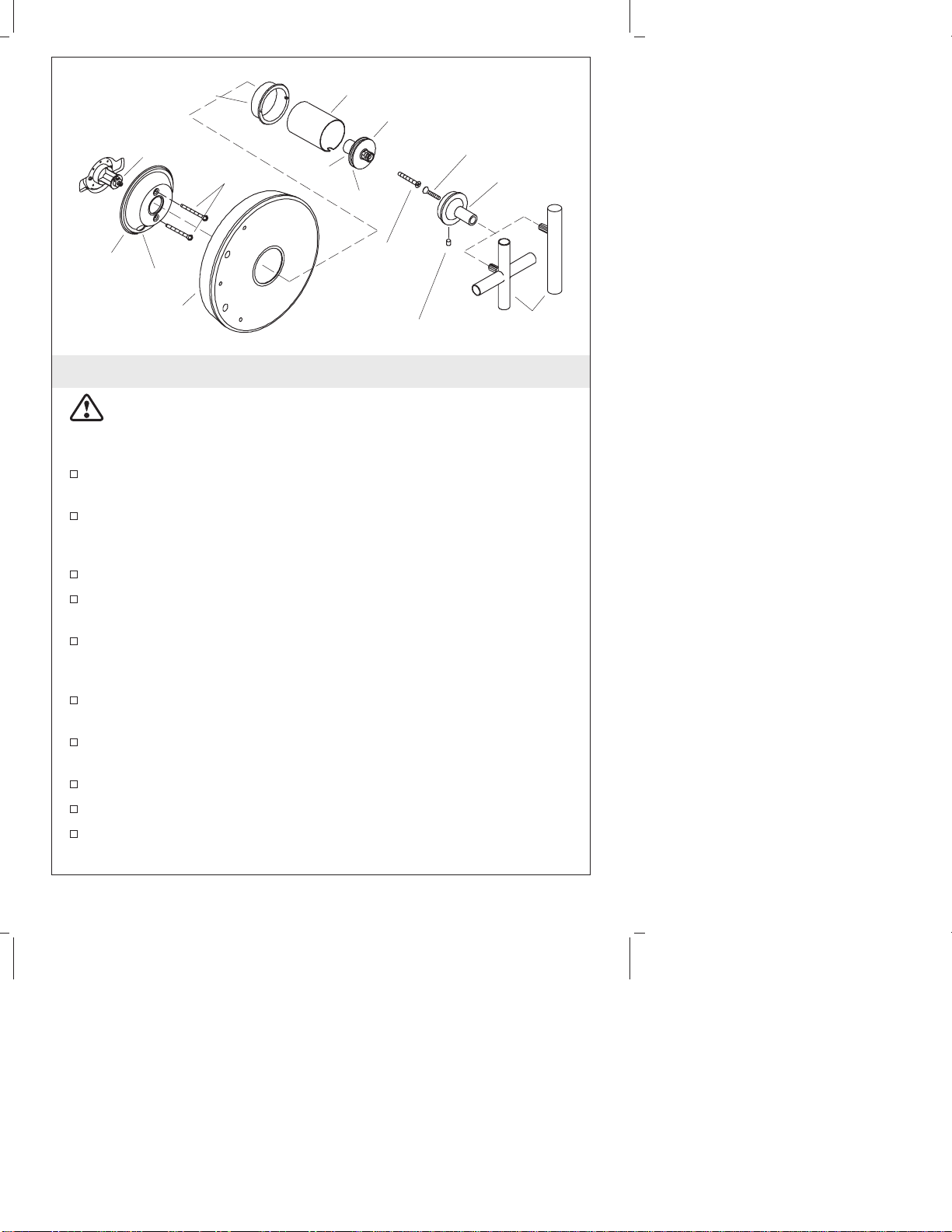

5. Install the Faceplate and Handle
CAUTION: Risk of product damage to the K-306-KS valve
assembly. When using this valve in a fiberglass or acrylic
installation, use the Thin Wall Installation Kit (88526).
For installation over a tiled wall, apply a bead of silicone sealant
around the back edges of the faceplate.
Break off the tab at the lower right on the backing plate. Fit the
backing plate over the valve so the large hole is on the bottom
and secure with two screws. Do not overtighten.
Rotate the valve stem fully counterclockwise.
Position the faceplate over the backing plate and thread the collar
into the backing plate. Do not cross thread.
Insert the sleeve into the notches of the collar and hand tighten. If
the collar does not thread into the backing plate, thread the
backing plate screws 1/2 turn back.
Insert the stem extension through the sleeve and collar with the
flat sections of the stem extension facing up.
Attach the stem extension to the valve stem with the flat head
screw.
Insert the handle screw through the handle stem.
Place the handle over the handle stem.
Securely tighten the handle screw to the handle.
Attach the handle stem with the attached handle to the stem
extension.
Screws
Setscrew Handles
Handle Stem
Notch
Sleeve
Stem
Stem Extension
Tab
Handle Screw
Faceplate
Collar
Valve Stem
Flat Head
Screw
Backing
Plate
1031692-2-C 8 Kohler Co.

Install the Faceplate and Handle (cont.)
Secure the handle stem to the stem extension with the setscrew.
Check the handle alignment. The handle lever should point
straight down.
To adjust the handle position, remove the handle and reposition
the stem. Reinstall the handle and check the alignment. Repeat
until the proper alignment is achieved.
For further adjustment, remove the handle screw and rotate the
handle in the stem extension. Reinstall the handle screw.
6. Complete the Installation
Turn the valve fully counterclockwise to the off position.
Remove the aerator assembly from the spout by turning it
counterclockwise.
Turn on the main water supply.
Turn the valve to the center and run water for approximately one
minute to flush the system.
Check all connections for leaks.
Reinstall the aerator.
Kohler Co. 9 1031692-2-C

Guide d’installation
Baignoire mono-contrôle et garniture de
douche
INSTRUCTIONS IMPORTANTES
À LIRE ET À LAISSER AU CLIENT
AVERTISSEMENT : Risque de brûlures ou autres blessures
graves.
•Avant de commencer l’installation, l’installateur doit régler la
température maximale de l’eau de cette valve pour réduire au
minimum les risques de brûlures, ceci conformément à la norme
ASTM F 444.
•Ne pas installer un dispositif d’arrêt sur les sorties de cette valve.
L’installation d’un tel dispositif peut créer une condition de débit
croisé au régulateur et modifier la température de l’eau.
•Les facteurs qui changent la température de l’eau fournie à cette
valve, tels que les changements de température d’eau saisonniers,
et le remplacement ou l’entretien du chauffeau, changeront la
température maximale de l’eau fournie par le régulateur et
pourront présenter un danger de brûlures.
•Le régulateur manométriquene compensera pas les changements
de température d’alimentation d’eau, ajuster le réglage de la
température maximale de l’eau de cette valve lorsque ceci a lieu.
•Les valves à pression équilibrée peuvent ne pas assurer une
protection contre les brûlures en cas de défaillance d’autres
dispositifs de limitation de température installés ailleurs sur le
réseau de plomberie.
L’installateur est responsable de l’installation de la valve et du
réglage de la température maximale de cette valve selon les
instructions.
Cette valve satisfait ou excède les exigences des normes ANSI
A112.18.1M et ASSE 1016.
S’il ne vous est pas possible de comprendre les instructions
d’installation ou de réglage de la température données par ce
document, veuillez contacter notre département du service clientèle
aux États-Unis. 1-800-4-KOHLER. Hors des États-Unis, veuillez
contacter votre distributeur.
Kohler Co. Français-1 1031692-2-C

INSTRUCTIONS IMPORTANTES (cont.)
AVIS IMPORTANT AUX INSTALLATEURS! Veuillez remplir le
coupon dans le guide du propriétaire ainsi que sur l’étiquette de la
valve. Conserver le guide du propriétaire pour future référence.
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
ATTENTION : Risque d’endommagement de l’ensemble de
valve K-306KS. Lorsque cette valve est utilisée en installation
fibres de verre ou acrylique, utiliser le kit d’installation de mur
fin (88526).
Respecter tous les codes de plomberie et de bâtiment locaux.
Le mur fini ou la baignoire/douche doit être installé avant
d’installer cette garniture.
Avant d’installer la garniture, déterminer si la température
maximum de l’eau est acceptable. S’il un réglage de température
est nécessaire, se réferer à la section ″Réglage de la température
d’eau″.
Mastic de
plombier Clé à sangle Joint d'étanchéité
pour filetage
Kohler Co. Français-2 1031692-2-C

Avant de commencer (cont.)
La valve s’arrête par pression d’eau. Ne pas forcer la poignée
dans aucune direction. Pour fermer la poignée, la tourner
doucement sur la position ″Off″.
Couper l’alimentation d’eau principale.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
1031692-2-C Français-3 Kohler Co.

1. Installer le bec
Retirer le mamelon temporaire.
Appliquer du ruban d’étanchéité pour filetage et installer un
mamelon de 1/2″de manière à ce qu’il s’étende de 1/-1/4″(3,2
cm) du mur fini.
Appliquer un ruban d’étanchéité sur le filetage du mamelon et
visser le bec sur ce dernier.
Serrer doucement à l’aide d’une clé à sangle propre.
Mamelon de 1/2"
1-1/4"
(3,2 cm)
Kohler Co. Français-4 1031692-2-C

2. Installer la pomme de douche
ATTENTION : Risque d’endommagement du produit. Pour
éviter de boucher les orifices de la pomme de douche, utiliser du
ruban d’étanchéité sur la tige filetée du bras de douche. Ne pas
utiliser de joint d’étanchéité pour filetage (colle à tuyau).
Retirer le mamelon temporaire du coude de la douche.
Appliquer un ruban d’étanchéité pour filetage à un mamelon de
1/2″NPT et l’installer à la baignoire de manière à ce qu’il
s’étende de 1-1/4″(3,2 cm) au-delà du mur fini.
Ouvrir l’alimentation d’eau principale.
Faire couler l’eau chaude et l’eau froide dans le bras de douche
pour évacuer tout débris.
IMPORTANT ! Si un joint n’est PAS installé sur l’applique du
bras de douche: Appliquer du mastic de plombier ou autre produit
d’étanchéité à l’arrière du bras de douche. Se référer aux instructions
du fabricant du mastic pour une bonne application. Ceci assurera
une étanchéité.
Appliquer un ruban d’étanchéité sur le mamelon et visser le bras
de douche sur ce dernier.
Serrer doucement à l’aide d’une clé à sangle propre.
Retirer tout excès de mastic autour de l’applique.
1-1/4"
(3,2 cm)
Mamelon de 1/2"
1031692-2-C Français-5 Kohler Co.

3. Réglage de la température d’eau
ATTENTION : Risque de blessure corporelle. La température
de l’eau ne devrait jamais être supérieure à 120° F (49° C).
Tourner la valve vers la droite à la position ouverte et laisser
couler l’eau chaude pendant quelques minutes. Placer un
thermomètre dans le courant d’eau et vérifier la température.
Pour de petits changements de température, ajuster la vis de
serrage, et re-vérifier la température d’eau.
Pour de grands changements de température, retirer le joint
torique et le collier de la tige de la valve. Tourner lentement la
tige de la valve jusqu’à atteindre la température maximale
désirée.
Réinstaller le collier sur la tige de la valve de manière à placer la
vis de retenue contre la languette.
Réinstaller le joint torique, tourner la tige de la valve vers la
gauche pour arrêter l’eau.
Vérifier de nouveau la température de l’eau.
Compléter l’information sur l’étiquette de la valve (si fournie).
Joint torique
Vis de retenue
Vis de retenue
Languette Languette
Collier
Collier
Etiquette
de valve
Valve
standard
Valve haut
débit
Tige de
valve
Kohler Co. Français-6 1031692-2-C

4. Ensemble inverseur
Retirer et jeter le renfort en plâtre et/ou dôme, s’il est installé.
Positionner l’actionneur sur la tige d’inverseur. Serrer la vis de
retenue.
Glisser le guide sur l’actionneur et le visser sur la tige de
l’inverseur.
Guide
Vis de retenue
Interrupteur
Ensemble inverseur
Tige de la
valve
Tige
d'inverseur
Jeter le renfort en
plâtre avec dôme.
1031692-2-C Français-7 Kohler Co.

5. Installer le couvercle et la pomme de douche
ATTENTION : Risque d’endommagement de l’ensemble de
valve K-306KS. Lorsque cette valve est utilisée en installation
fibres de verre ou acrylique, utiliser le kit d’installation de mur
fin (88526).
Dans le cas d’une installation sur mur carrelé, appliquer un joint
d’étanchéité à la silicone autour des rebords arrières du couvercle.
Casser la languette en bas à droite sur la plaque d’appui. Ajuster
la plaque d’appui sur le robinet de façon à ce que le grand orifice
soit vers le bas puis fixer avec deux vis. Ne pas trop serrer.
Tourner la tige de la valve complètement vers la gauche.
Positionner le couvercle sur la plaque d’appui et visser le collier
dans la plaque d’appui. Ne pas fausser le filetage.
Insérer le manchon dans les encoches du collier et serrer à la
main. Si le collier ne peut pas être vissé dans la plaque d’appui,
dévisser les vis de la plaque d’appui d’un 1/2 tour.
Insérer l’extension de tige à travers le manchon et collier avec les
sections plates vers le haut.
Attacher la tige d’extension à la tige de la valve avec la vis à tête
plate.
Insérer la vis de poignée à travers la tige de cette dernière.
Positionner la poignée sur la tige de la poignée.
Bien serrer la vis de poignée à celle-ci.
Plaque
de support
Vis
Vis de retenue Poignées
Section plate
Joint torique
Encoche
Outil cannelé
Tige Vis de poignée
Couvercle
Collier
Valve
Vis à tête
plate
Extension
de la tige
Kohler Co. Français-8 1031692-2-C

Installer le couvercle et la pomme de douche (cont.)
Attacher la tige de poignée avec la poignée attachée à l’extension
de tige.
Sécuriser la tige de poignée à l’extension de la tige avec une vis
de serrage.
Vérifier l’alignement de poignée. Le levier de la poignée devrait
être orienté directement vers le bas.
Pour ajuster la position de la poignée, retirer celle-ci et
repositionner la tige. Réinstaller la poignée et vérifier
l’alignement. Répéter jusqu’à atteindre l’alignement approprié.
Pour des réglages ultérieurs, retirer la vis de levier puis pivoter le
levier sur l’extension de la tige. Réinstaller la vis de la poignée.
6. Compléter l’installation
Tourner la valve complètement vers la gauche à la position
fermée.
Tourner l’ensemble de l’aérateur du bec vers la gauche pour le
retirer.
Ouvrir l’alimentation d’eau principale.
Tourner la valve vers le centre et faire couler l’eau pendant une
minute environ pour purger le système.
Vérifier s’il y a des fuites dans les connexions.
Réinstaller l’aérateur.
1031692-2-C Français-9 Kohler Co.

Guía de instalación
Guarnición de grifería monomando de bañera
y ducha
INSTRUCCIONES IMPORTANTES
LÉALAS Y GUÁRDELAS PARA EL
CLIENTE
ADVERTENCIA: Riesgo de quemaduras u otras lesiones
graves.
•Antes de terminar la instalación, el instalador debe ajustar la
temperatura máxima del agua en la válvula para reducir el riesgo
de quemaduras, según la norma ASTM F 444.
•No instale llaves de paso en ninguna de las salidas de esta
válvula. La instalación de tales dispositivos puede producir
contracorriente en la válvula y afectar la temperatura del agua.
•Los factores que cambian la temperatura del agua suministrada a
la válvula, tales como los cambios de temperatura debido a las
estaciones del año y el mantenimiento o reemplazo del calentador
de agua, afectarán la temperatura máxima del agua suministrada
por la válvula y pueden causar quemaduras.
•La válvula reguladora de presión no compensará los cambios de
temperatura del agua; ajuste la temperatura máxima del agua de
esta válvula reguladora de presión cuando se produzcan tales
cambios.
•Es posible que las válvulas reguladoras de presión no protejan
contra las quemaduras si otros aparatos de limitación de la
temperatura en el sistema de plomería no funcionan
correctamente.
El instalador tiene la responsabilidad de instalar la válvula y ajustar
la temperatura máxima del agua según las instrucciones.
Esta válvula cumple o excede las normas ANSI A112.18.1 y ASSE
1016.
Si usted no entiende las instrucciones de instalación o de ajuste de
temperatura contenidas en este documento, desde los Estados Unidos
llame a nuestro Departamento de Atención al Cliente, al1-800-4-
KOHLER. Fuera de los Estados Unidos, comuníquese con su
distribuidor.
Kohler Co. Español-1 1031692-2-C

INSTRUCCIONES IMPORTANTES (cont.)
¡AVISO IMPORTANTE A LOS INSTALADORES! Por favor, llene los
espacios en blanco del cuadro de información de la Guía del usuario y
en la etiqueta de la válvula. Guarde la Guía del usuario para referencia
futura.
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de daños al montaje de válvula
K-306-KS. Al emplear esta válvula en una instalación de fibra de
vidrio o acrílica, utilice el Kit de instalación en paredes delgadas
(88526).
Cumpla con todos los códigos locales de plomería y de
construcción.
La pared acabada o la unidad de la bañera/ducha debe instalarse
antes que la guarnición.
Masilla de
plomería Llave de correa Cinta selladora de
roscas
1031692-2-C Español-2 Kohler Co.
