Kohler K-770 User manual
1015636-2-A
Installation Guide
Español, Página 5
Français, Page 8
ÇÇÇ
ÇÇÇ
K-770
ÇÇÇ
ÇÇÇ
K-790
ÇÇÇ
ÇÇÇ
K-804
ÇÇÇ
ÇÇÇ
K-810
ÇÇÇÇÇ
ÇÇÇÇÇ
K-839, K-840
ÇÇÇ
ÇÇÇ
K-850
ÇÇÇ
ÇÇÇ
K-855
ÇÇÇÇ
ÇÇÇÇ
K-863
1015636-2-A2Kohler Co.
Thank You For Choosing Kohler Company
Before You Begin

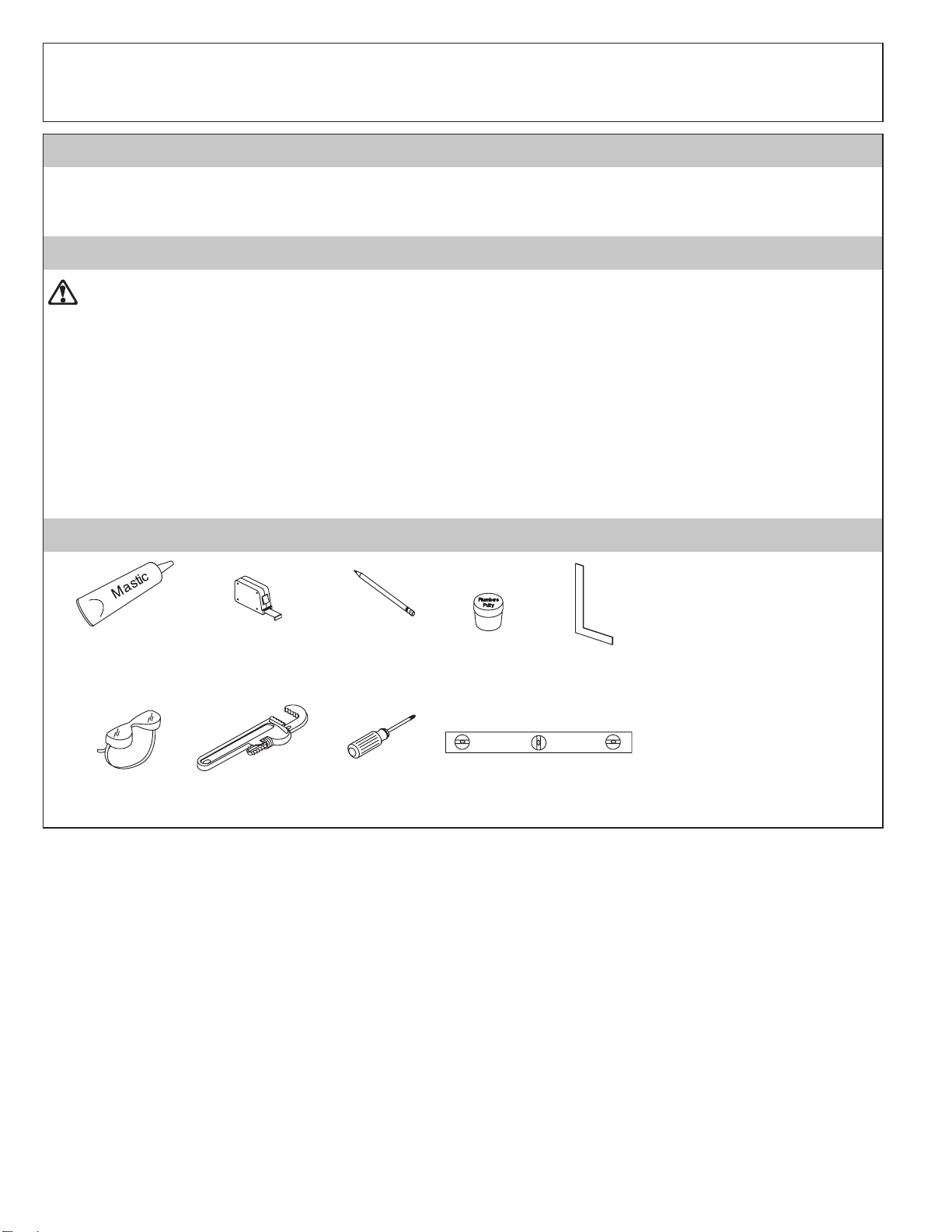

Recommended Tools and Materials
Silicone
Sealant Measuring Tape Pencil
Safety Glasses Pipe Wrench Level
Plus:
Conventional woodworking
tools and materials
Drop cloth
2x4’s or 2x6’s
Metal shims
Square
Phillips
Screwdriver
Plumbers
Putty
1015636-2-A
3
Kohler Co.

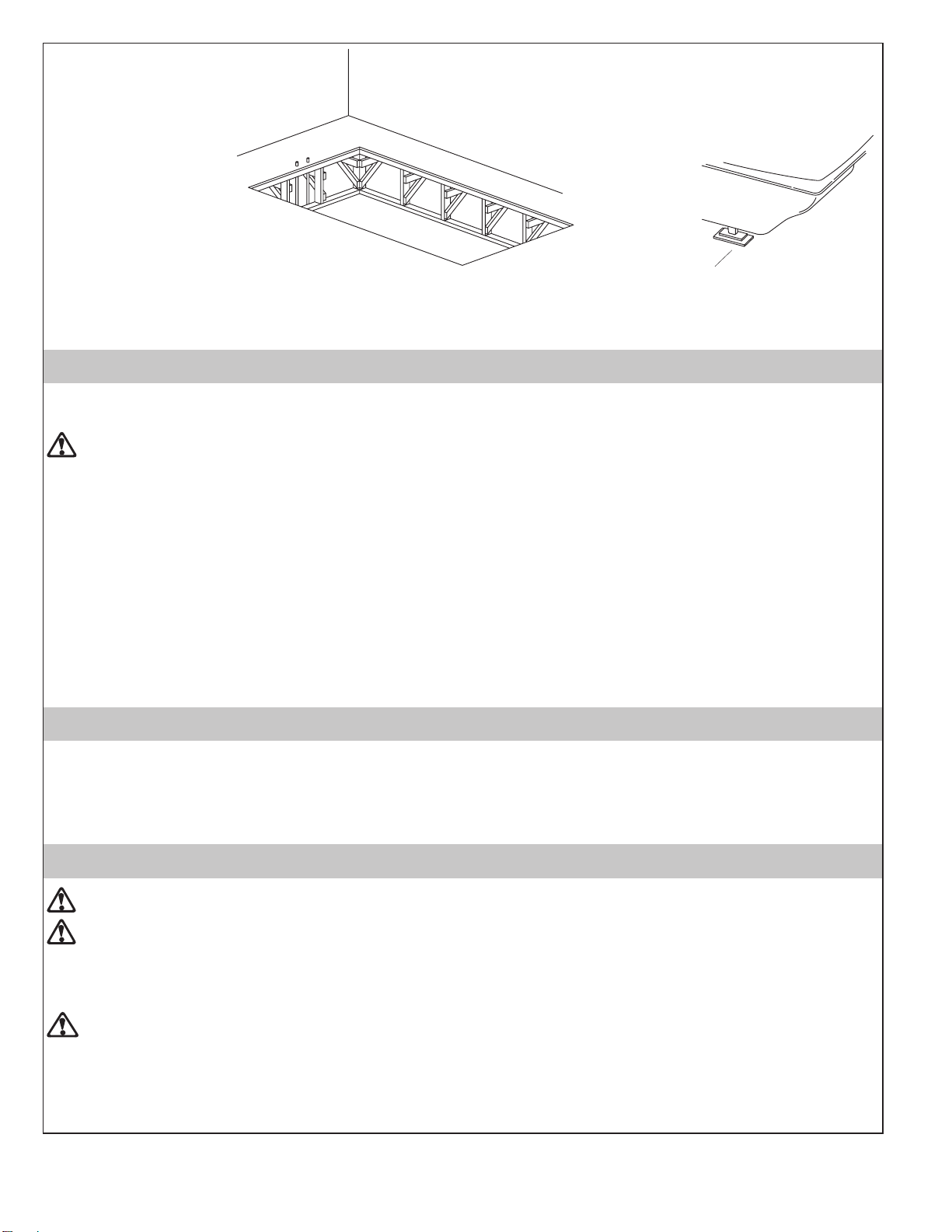

Verify that the subfloor
offers adequate support,
and is flat and level
Frame the floor
according to the
roughing-in
information
Position
the rough
plumbing
Construct 2x4 or 2x6
stud framing according
to the roughing-in
information
Provide a 1/16” (2mm)
gap between bath rim
and framing Level by fitting metal
shims under bath feet
1. Prepare the Site
2. Prepare the Bath
3. Install the Bath
1015636-2-A4Kohler Co.
Apply silicone sealant to the
edges of the water-resistant
deck material and the
finished deck
Bath
Framing
Water-Resistant
Deck Material
Finished
Deck
Material
4. Install the Plumbing and Grip Rails
5. Complete the Finished Deck
6. Clean-Up After Installation
1015636-2-A
5
Kohler Co.
Guía de Instalación
Gracias por elegir los productos de Kohler
Antes de Comenzar
Herramientas y materiales sugeridos
Sellador de
silicona Cinta métrica Lápiz
Anteojos de
seguridad Llave para tubería Nivel
Adicionalmente:
Herramientas y materiales
convencionales para trabajar la
madera
Trapo para el piso
Travesaño de 2x4 / 2x6
Cuñas de metal
Escuadra
Destornillador de
estrías
Masilla de
plomería
1015636-2-A6Kohler Co.

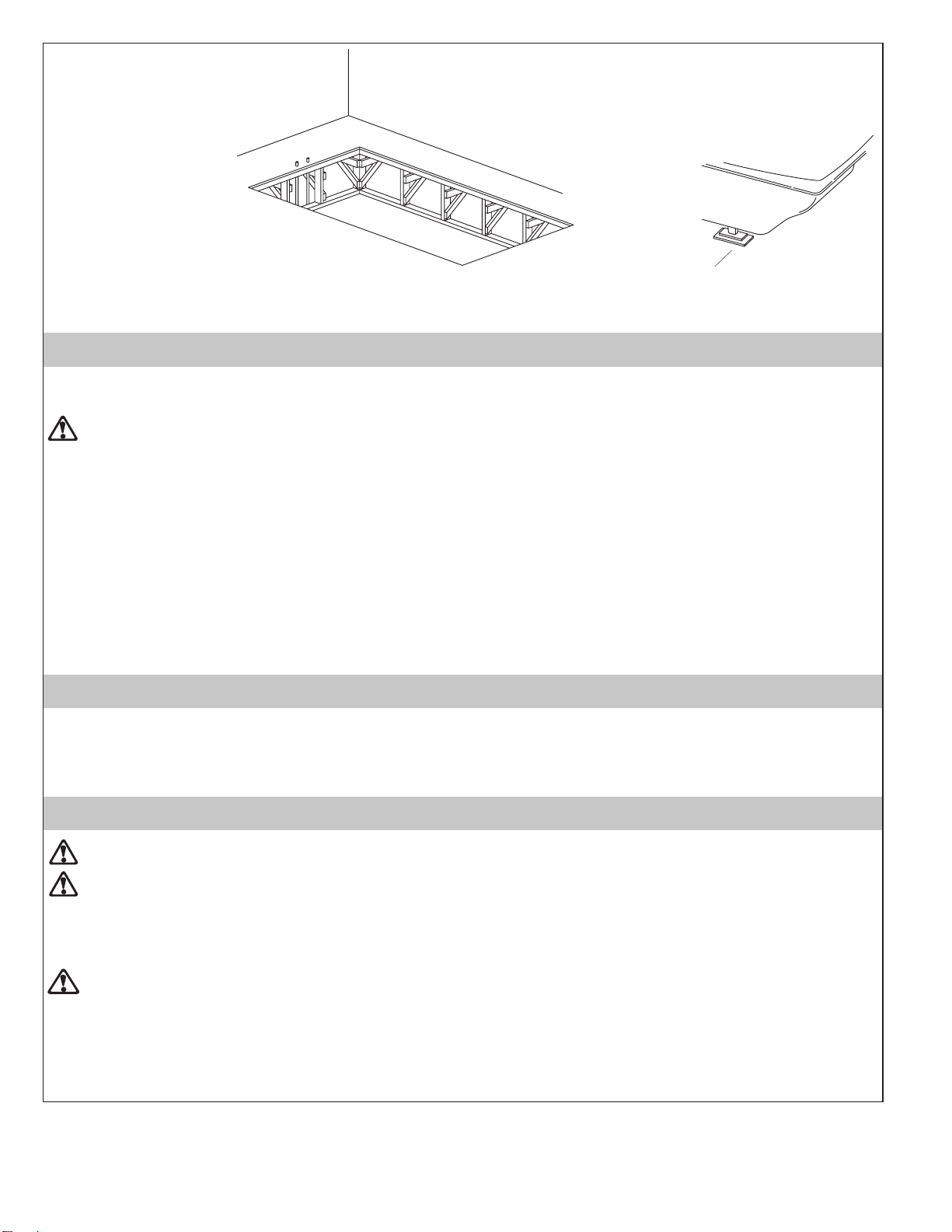

Verifique que el subpiso suministre
suficiente soporte, y que sea plano
y esté nivelado
Prepare la estructura del
piso de acuerdo al
diagrama de instalación
Realice el
tendido de la
plomería
Construya una
estructura de
travesaños de 2x4 o
de 2x6, de acuerdo al
diagrama de
instalación
empacado con el
producto
Suministre un espacio
de 1/16” (2mm) entre el
reborde de la bañera y
la estructura. Nivele, colocando cuñas
metálicas debajo de las
patas de la bañera
1. Preparación del sitio
2. Preparación de la bañera
3. Instale la bañera
1015636-2-A
7
Kohler Co.
Aplique sellador de silicona a los
bordes del material impermeable
y de la cubierta acabada
Bañera
Estructura
Material impermeable
de la cubierta
Material de la
cubierta acabada
4. Instale la plomería y los asideros
5. Complete la cubierta acabada
6. Limpieza después de la instalación
1015636-2-A8Kohler Co.
Guide d’Installation
Merci d’avoir opté pour les produits de la Société Kohler
Avant de commencer
Outils et Matériaux Recommandés
Mastic silicone Ruban à mesurer Crayon
Lunettes de
protection Clé à tuyaux Niveau
Et :
Outils et matériaux pour le bois
Linge
Montants de 2x4 ou de 2x6
Cales de métal
Équerre
Tournevis à
pointe en croix
Mastic
d’étanchéité
1015636-2-A
9
Kohler Co.
S’assurer que le
sous-plancher puisse
supporter suffisamment de
poids et qu’il soit de niveau
Préparer l’ossature du
plancher, selon le
diagramme de raccordement
Positionner
la plomberie
Construire l’ossature
avec des montants de
2x4 ou de 2x6 suivant
l’information du
diagramme de
raccordement
Laisser un dégagement
de 1/16 po (2 mm) entre
le rebord de la baignoire
et l’ossature. Mettre de niveau à l’aide
des cales en métal sous
les pieds de la baignoire
1. Préparer le site
2. Préparer la baignoire
3. Installer la Baignoire
1015636-2-A10 Kohler Co.
Appliquer du mastic à la silicone
aux bords du matériau hydrofuge
du plan et au plan fini
Baignoire
Ossature
Matériau du plan
résistant à l’eau
Matériau du plan fini
4. Raccorder la plomberie et installer les barres d’appui
5. Compléter le plan fini
6. Nettoyage après l’installation
1015636-2-A
11
Kohler Co.
1015636-2-A12 Kohler Co.
2002 Kohler Co.
1015636-2-A
USA: 1-800-4-KOHLER
Mexico: 001-877-680-1310
Canada: 1-800-964-5590
www.kohler.com
