Kohler K-10430 User manual

Installation Guide
Kitchen Sink Faucets
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-10430, K-R10434 K-R10430
1036178-2-D

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and web site are listed on
the back cover. Thanks again for choosing Kohler Company.

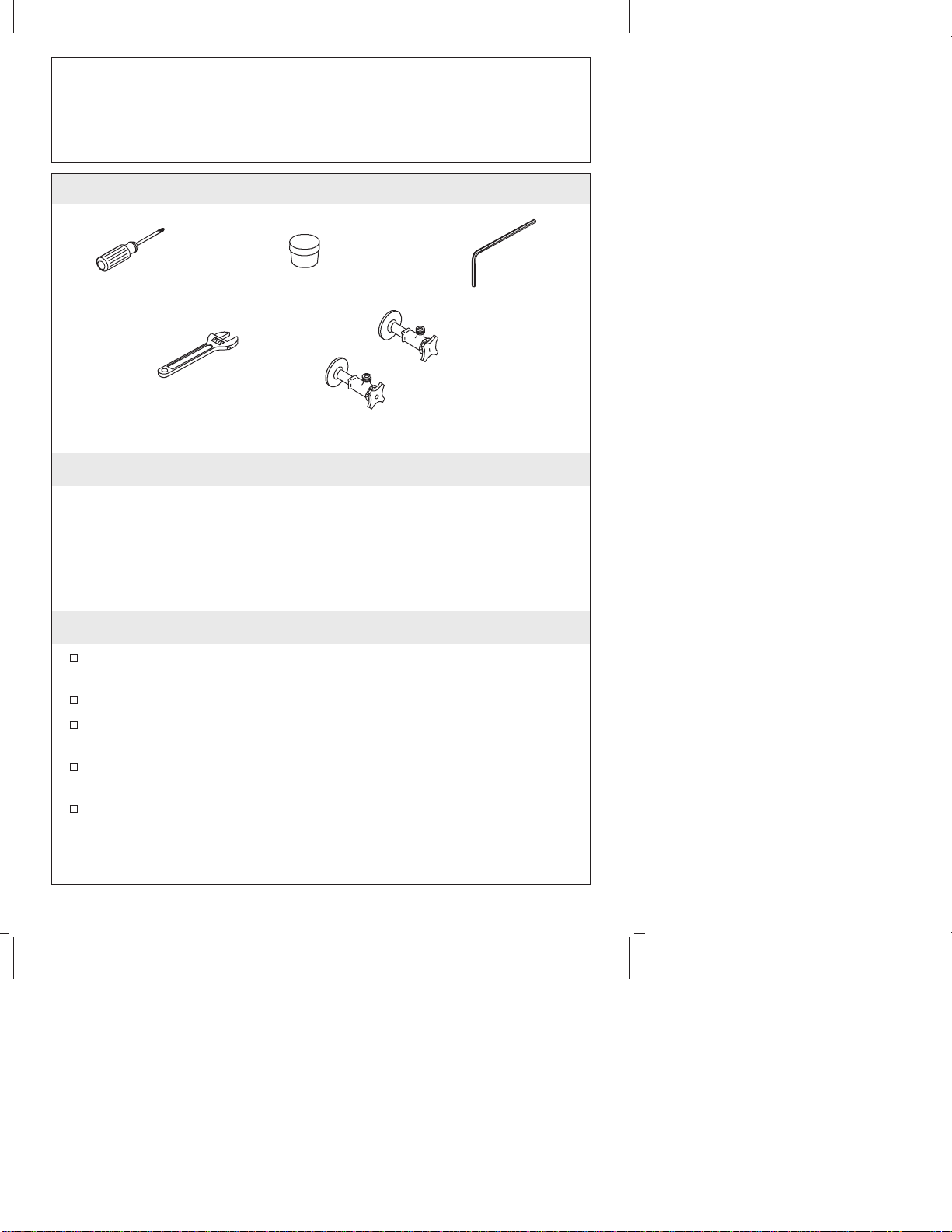

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the water supplies.
Carefully inspect waste and supply tubing for any sign of
damage and replace if necessary.
For new installations, assemble the faucet on the sink before
installing the sink.
Before installation, unpack the new faucet and inspect it for
damage. Return the faucet to the carton until you are ready to
install it.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Two 3/8" Male
Supply
Connections
Adjustable
Wrench
Plumbers
Putty
Phillips
Screwdriver Hex Wrench
1036178-2-D 2 Kohler Co.

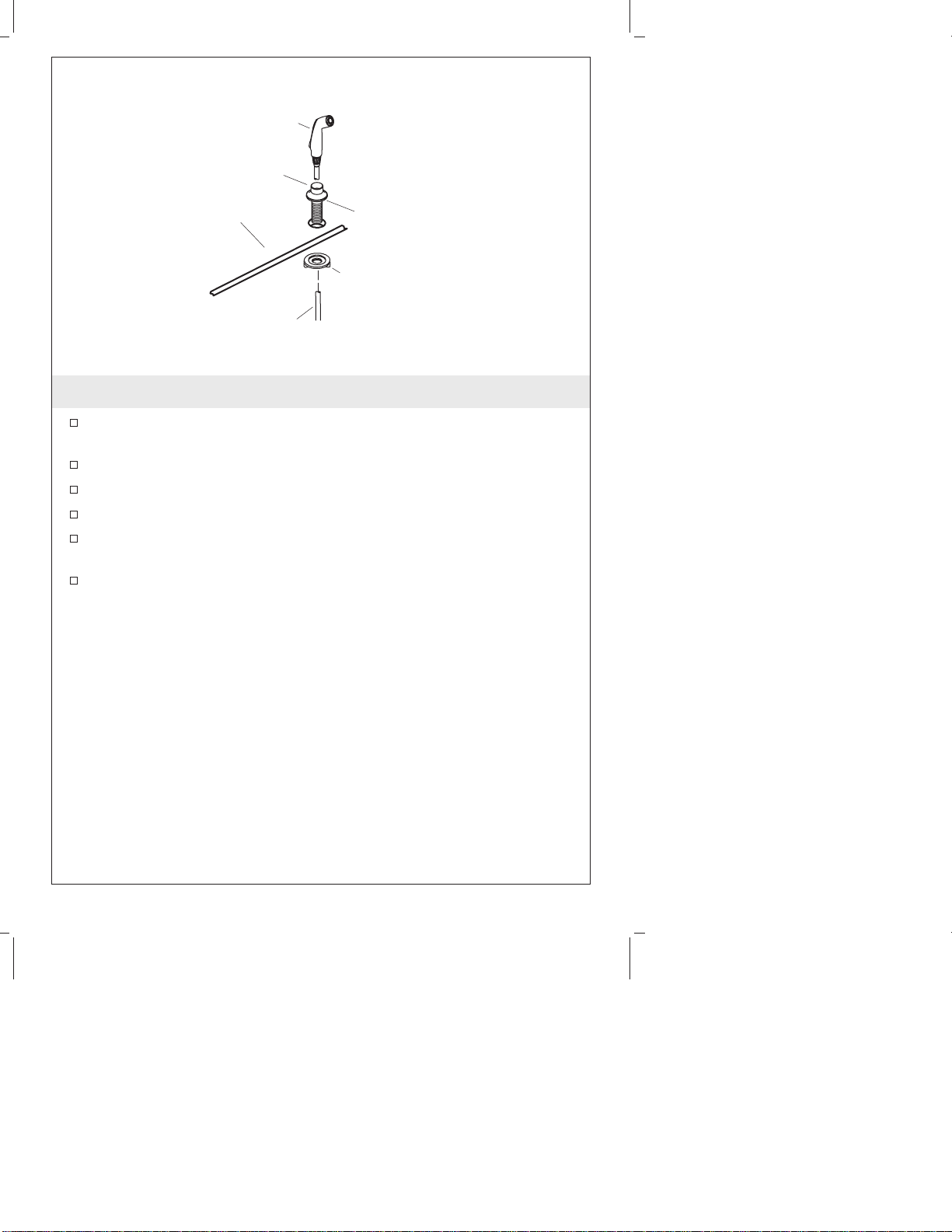

1. Install the Handspray
Apply a bead of plumbers putty or other sealant to the underside
of the spray holder according to the manufacturer’s instructions.
Insert the spray holder through the sink hole.
Securely hand tighten the nut from under the sink.
Remove any excess putty or sealant.
Insert the handspray hose through the spray holder then back up
through the sink.
Attach the hose to the faucet base using thread sealant.
Hose
Sink
Nut
Handspray
Spray
Holder
Apply
plumbers
putty.
Kohler Co. 3 1036178-2-D

2. Faucet Installation
Slide the escutcheon and gasket to the spout.
Partially thread two screws into the threaded ring until they
protrude slightly from the backside of the threaded ring.
Run the handspray hose down through the handspray holder.
Slide the threaded ring and washer on the handspray hose.
Run the handspray hose up through the spout mounting hole and
attach it to the inlet hose on the spout.
Position the spout in the desired mounting position.
Slide the metal washer and ring to the threaded shank until the
ring is about 1/4″(6 mm) away from the sink bottom.
Turn the ring until the screws are situated to the front and back
of the faucet. Securely tighten the screws.
Spout
Handspray
Sink
Escutcheon
Washer
Ring Screws
Gasket
Spray Hose
Outlet
1036178-2-D 4 Kohler Co.

3. Install the Remote Valve
NOTE: The remote valve must be located within 8″(20.3 cm) of the
spout.
Slide the hub over the supply hoses and onto the remote valve.
Slide the gasket over the supply hoses onto the hub.
Position the remote valve in the desired location.
Assemble the bracket, washer, and nut to the stud from
underneath the sink.
Align the handle and securely tighten the nut.
Connect the inlet hose to the spout connection. Make sure the
O-ring (not shown) in the spout connection is in place.
Sink
Stud
Bracket
Washer
Nut
Gasket
Inlet Hose
Remote
Valve
Hub
Spout
Connection
Kohler Co. 5 1036178-2-D

4. Install the Soap Dispenser
Remove the nut from the escutcheon.
Apply plumbers putty or other sealant in the groove on the
underside of the escutcheon according to the manufacturer’s
instructions.
Position the escutcheon in the desired mounting hole.
From underneath the sink thread the nut onto the escutcheon.
Tighten the nut until the escutcheon is firmly held in place.
Thread the dispenser bottle onto the escutcheon from below.
Fill the dispenser bottle with soap from above the sink.
Insert the pump assembly into the escutcheon.
Escutcheon
Bottle
Nut Cap
Apply Plumbers
Putty Here.
Pump
Assembly
1036178-2-D 6 Kohler Co.

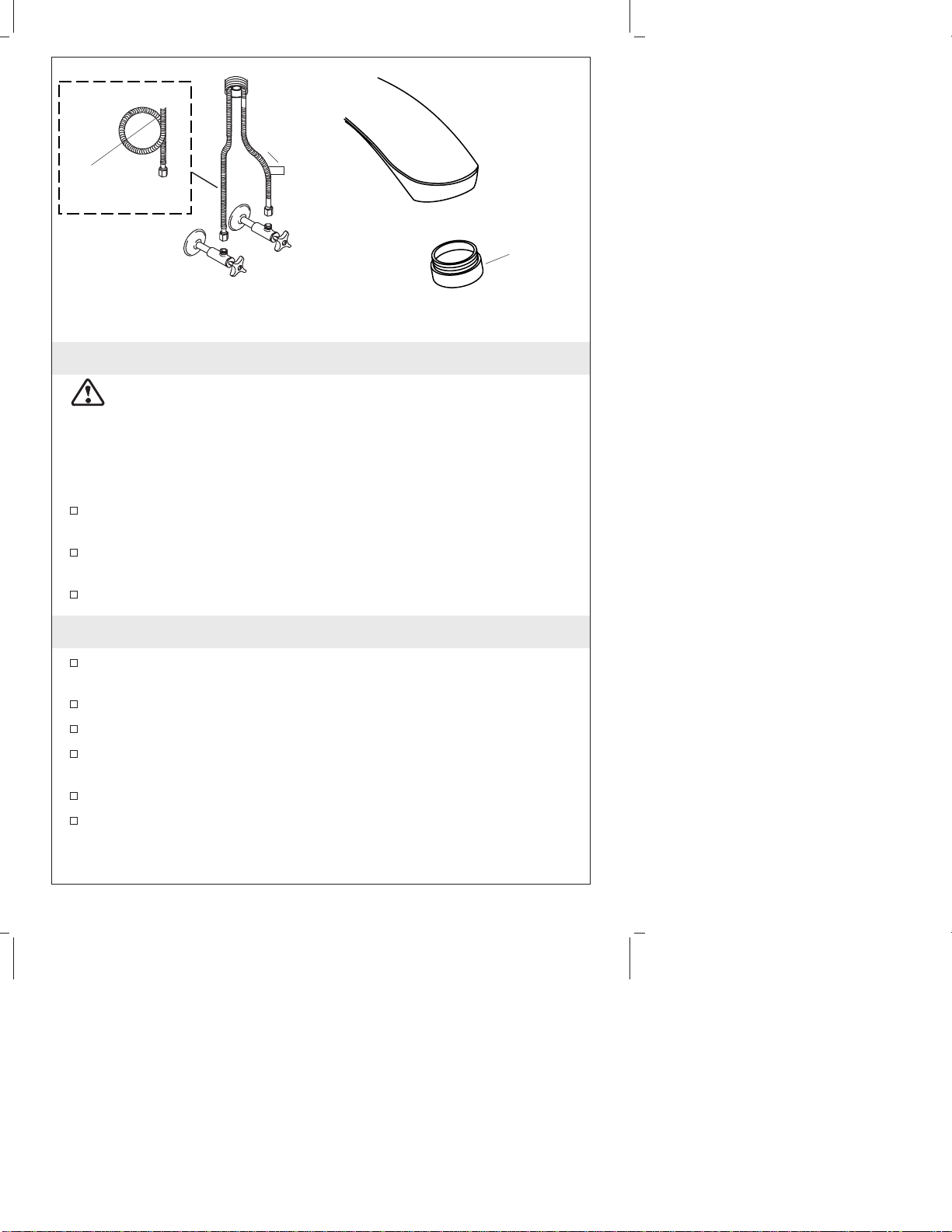

5. Install the Supplies
CAUTION: Risk of restricted waterflow and product damage.
Use extreme care when bending the supply hoses to avoid
kinking and twisting. Hoses must not be taut after installation.
NOTE: If the sink installation requires that you coil the supply hoses
to obtain a good connection, maintain an inside coil diameter of at
least 3″(7.6 cm).
Carefully position the hot and cold supplies so they will not
interfere with the other hoses.
Connect the supply hoses to the supply stops. Left is hot, right is
cold.
Tighten all connections.
6. Installation Checkout
Remove the aerator from the end of the spout by turning it
counterclockwise.
Turn on the main water supply.
Open the faucet handle to the ON position.
Flush hot then cold water through the faucet for about one
minute.
Push the faucet handle down to the OFF position.
Reattach the aerator by turning it clockwise.
3" (7.6 cm)
or Larger
Cold
Cold
Hot
Aerator
Kohler Co. 7 1036178-2-D

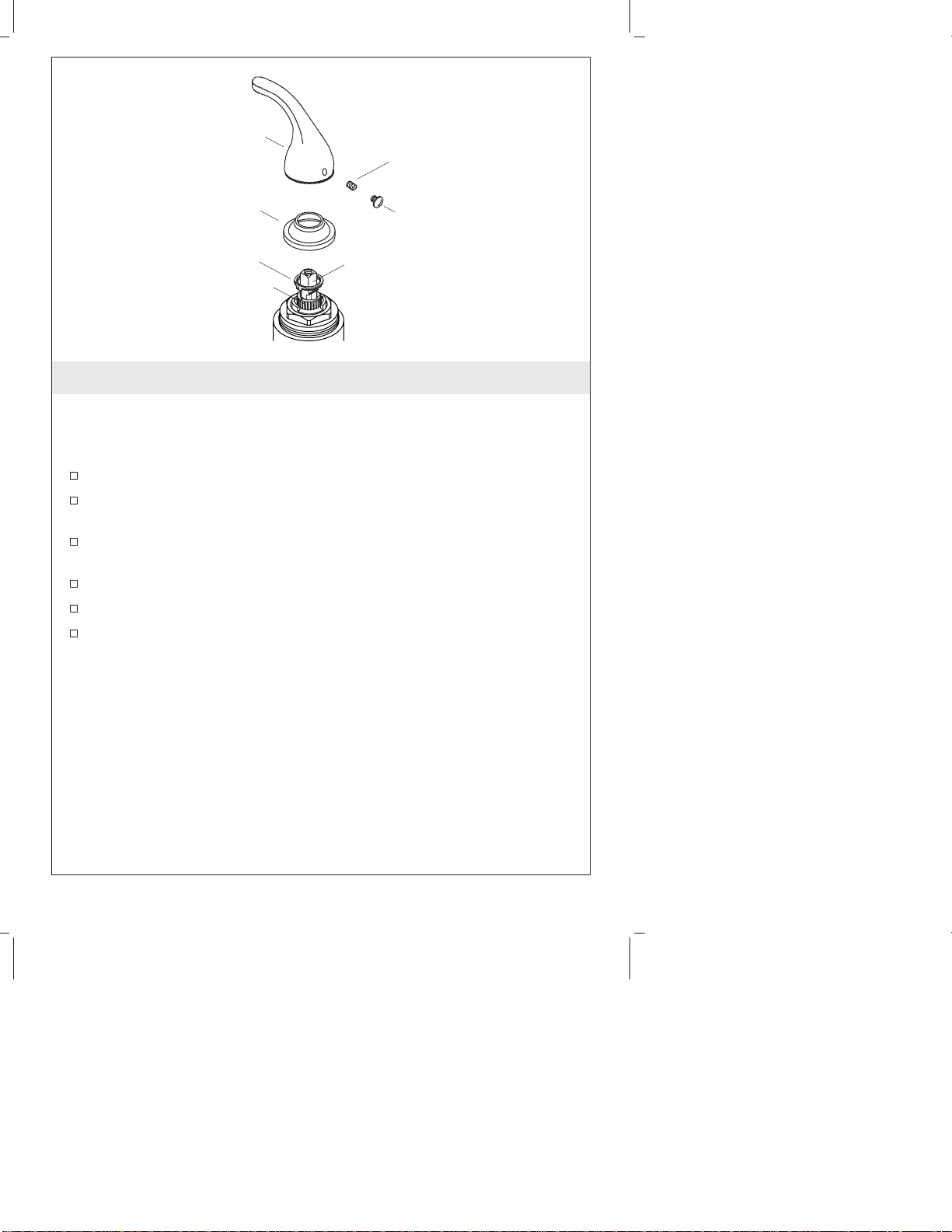

7. Water Temperature Adjustments
NOTE: Before adjusting the water temperature, ensure that the
handle is turned all the way to the left. This is the maximum hot
position.
Remove the plug button, screw, handle, and bonnet.
Position the indexer to stop the valve stem at the desired
maximum temperature.
Turn the water on and rotate the valve stem to full hot to confirm
the setting.
Reinstall the handle and bonnet onto the faucet body.
Reposition and tighten the setscrew.
Reinstall the plug button.
Bonnet
Handle
Styles
vary.
Indexer
Splines Valve Stem
Setscrew
Plug
Button
1036178-2-D 8 Kohler Co.

Guide d’installation
Robinets d’évier de cuisine
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et adresse internet sont au verso. Merci encore d’avoir choisi
la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper les alimentations d’eau.
Vérifier avec soin si l’évacuation ou les tubes d’alimentation pour
déceler tout signe d’endommagement et remplacer si nécessaire.
Pour de nouvelles installations, installer le robinet sur l’évier
avant d’installer ce dernier.
Avant l’installation, déballer le nouveau robinet et l’examiner
pour en déceler tout dommage. Remettre le robinet dans son
emballage de protection jusqu’à être prêt à l’installation.
Deux raccords mâles
d'alimentation de 3/8"
Clé à
molette
Clé
hexagonale
Mastic de
plomberie
Tournevis
cruciforme
Kohler Co. Français-1 1036178-2-D

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
1036178-2-D Français-2 Kohler Co.

1. Installer le vaporisateur
Appliquer du mastic de plombier ou autre produit d’étanchéité
au dessous du support du vaporisateur selon les instructions du
fabricant.
Insérer le support du vaporisateur dans l’orifice de l’évier.
Sécuriser à la main l’écrou d’en-dessous de l’évier.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Insérer le flexible du vaporisateur dans le support et le ramener
dans l’évier.
Attacher le flexible à la base du robinet à l’aide de joint
d’étanchéité pour filetage.
Tuyau
Évier
Écrou
Vaporisateur
Porte-
vaporisateur
Appliquer du
mastic de
plomberie.
Kohler Co. Français-3 1036178-2-D

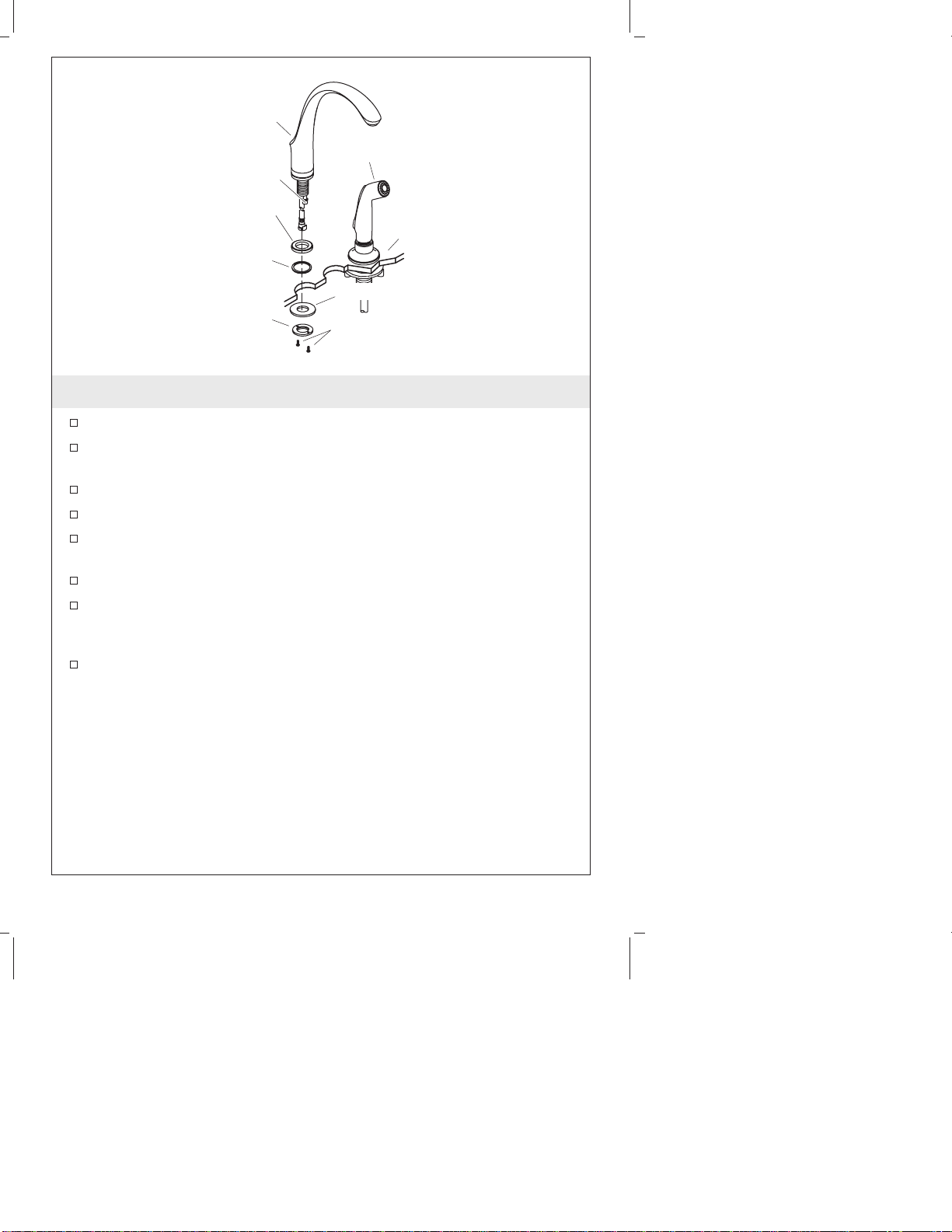

2. Installation du robinet
Glisser l’applique et le joint sur le bec.
Visser partiellement deux vis dans la bague filetée jusqu’à ce
qu’elles dépassent légèrement de l’arrière de celle-ci.
Passer le tuyau du vaporisateur à travers son support.
Glisser l’anneau fileté et la rondelle sur le tuyau du vaporisateur.
Passer le tuyau du vaporisateur à travers l’orifice du support du
bec et l’attacher au tuyau d’entrée du bec.
Positionner le bec à l’emplacement désiré.
Glisser la rondelle métallique et la bague sur le manche fileté
jusqu’à ce que la bague soit à environ 1/4″(6 mm) de distance de
la base de l’évier.
Tourner l’anneau fileté de façon à ce que les vis soient à l’avant et
à l’arrière du robinet. Bien serrer les vis.
Bec
Vaporisateur
Évier
Applique
Rondelle
Anneau Vis
Sortie tuyau
vaporisateur
Joint
d'étanchéité
1036178-2-D Français-4 Kohler Co.

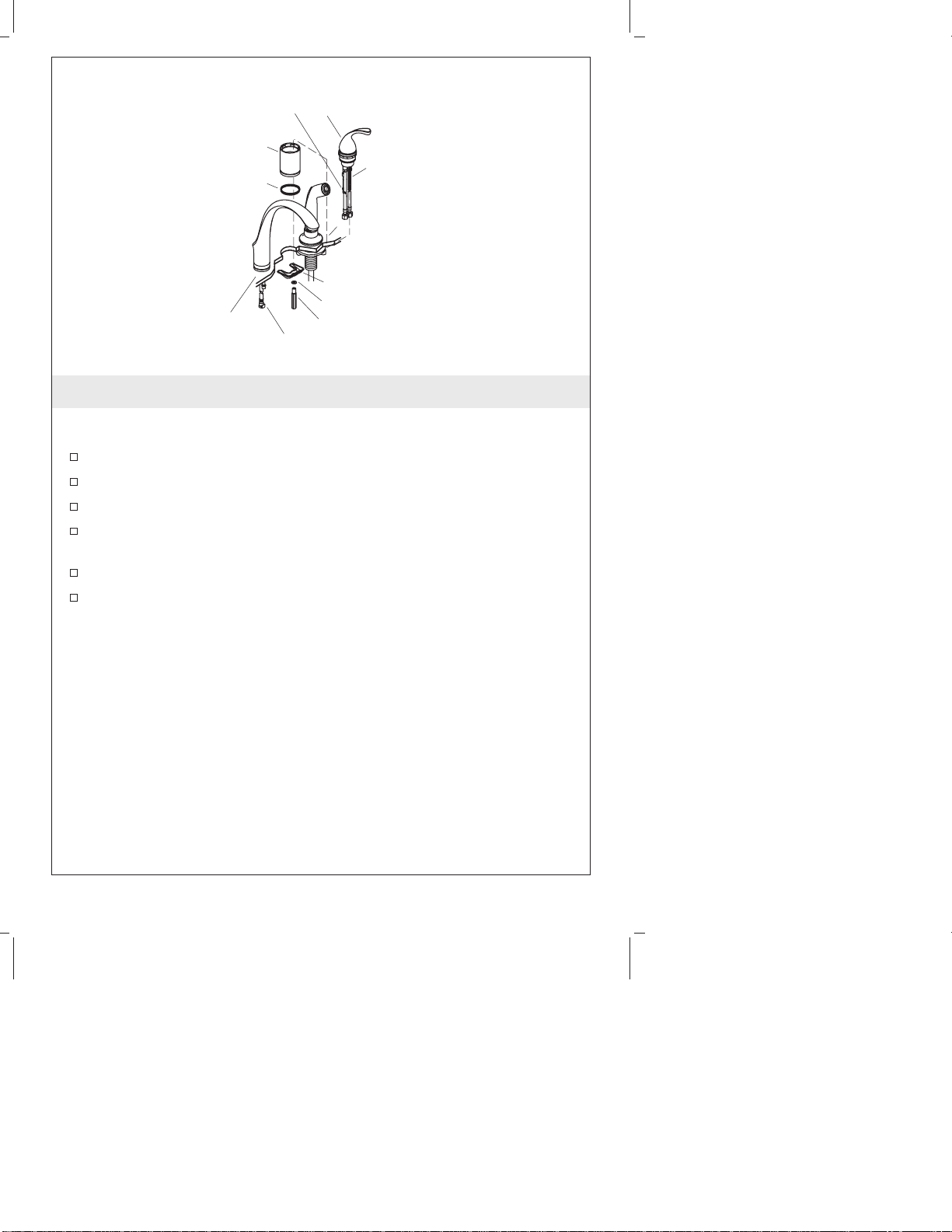

3. Installer la valve à distance
REMARQUE : La valve doit être localisée aux environs de 8″(20,3
cm) du bec.
Glisser l’embout sur les tuyaux d’alimentation et la valve.
Glisser le joint sur les tuyaux d’alimentation et sur l’embout.
Positionner la valve à l’emplacement désiré.
Assembler le montant, la rondelle, et l’écrou à la tige d’en
dessous de l’évier.
Aligner la poignée et bien serrer l’écrou.
Connecter le tuyau d’entrée à la connexion du bec. S’assurer que
le joint torique (non illustré) dans la connexion du bec soit en
place.
Évier
Montant
Support
Rondelle
Écrou
Valve à
distance
Embout
Tuyau d'entrée
Joint
d'étanchéité
Connexion bec
Kohler Co. Français-5 1036178-2-D

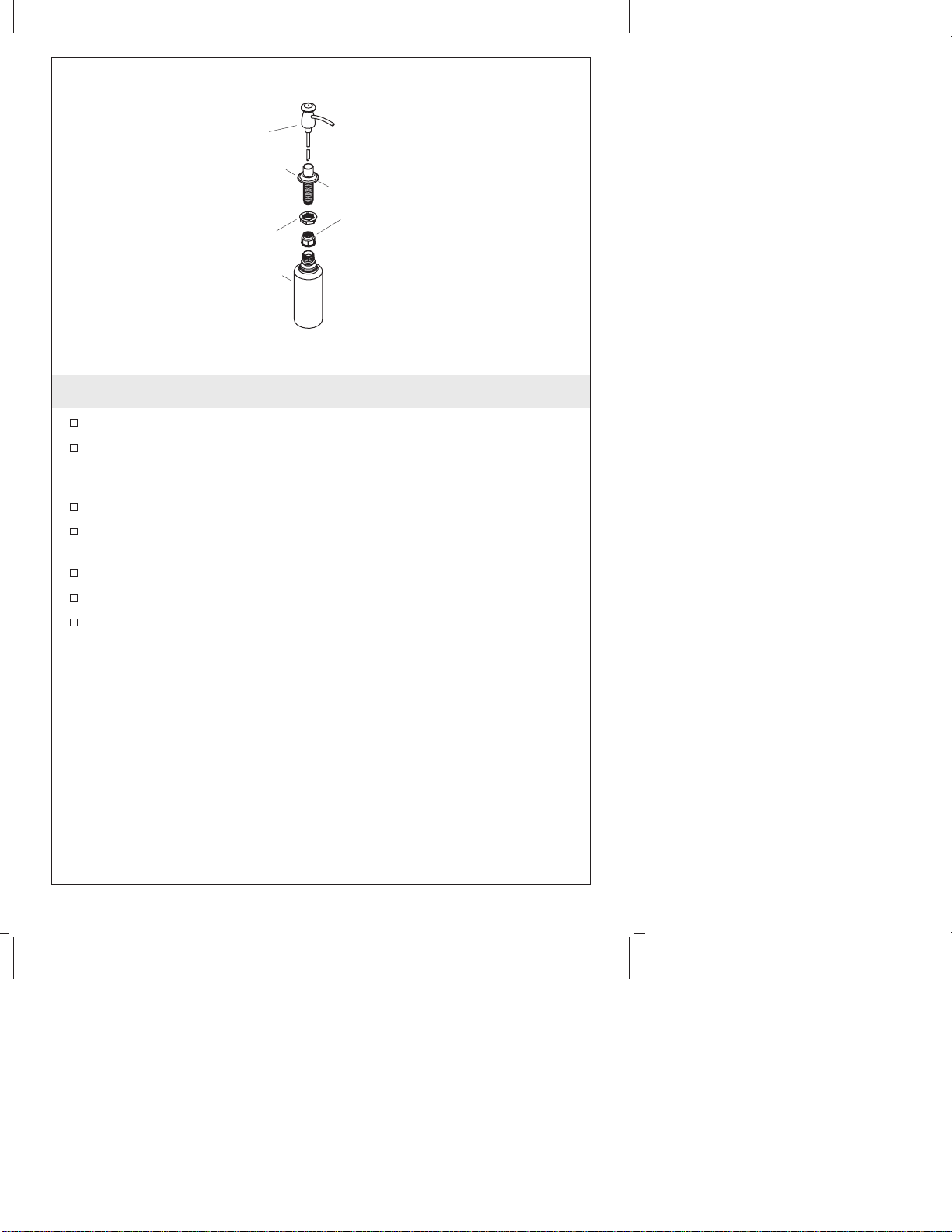

4. Installer le distributeur de savon
Retirer l’écrou de l’applique.
Appliquer du mastic d’étanchéité dans la rainure sous l’applique
selon les instructions du fabricant.
Positionner l’applique dans le trou désiré.
Du dessous de l’évier, visser l’écrou sur l’applique. Serrer l’écrou
jusqu’à ca que l’applique soit fermement maintenue en place.
Visser la bouteille du distributeur sur l’applique d’en-dessous.
Remplir la bouteille du distributeur de savon sur l’évier.
Insérer l’ensemble de la pompe dans l’applique.
Applique
Bouteille
Écrou Capuchon
Appliquer
du mastic
d'étanchéité ici.
Ensemble
pompe
1036178-2-D Français-6 Kohler Co.

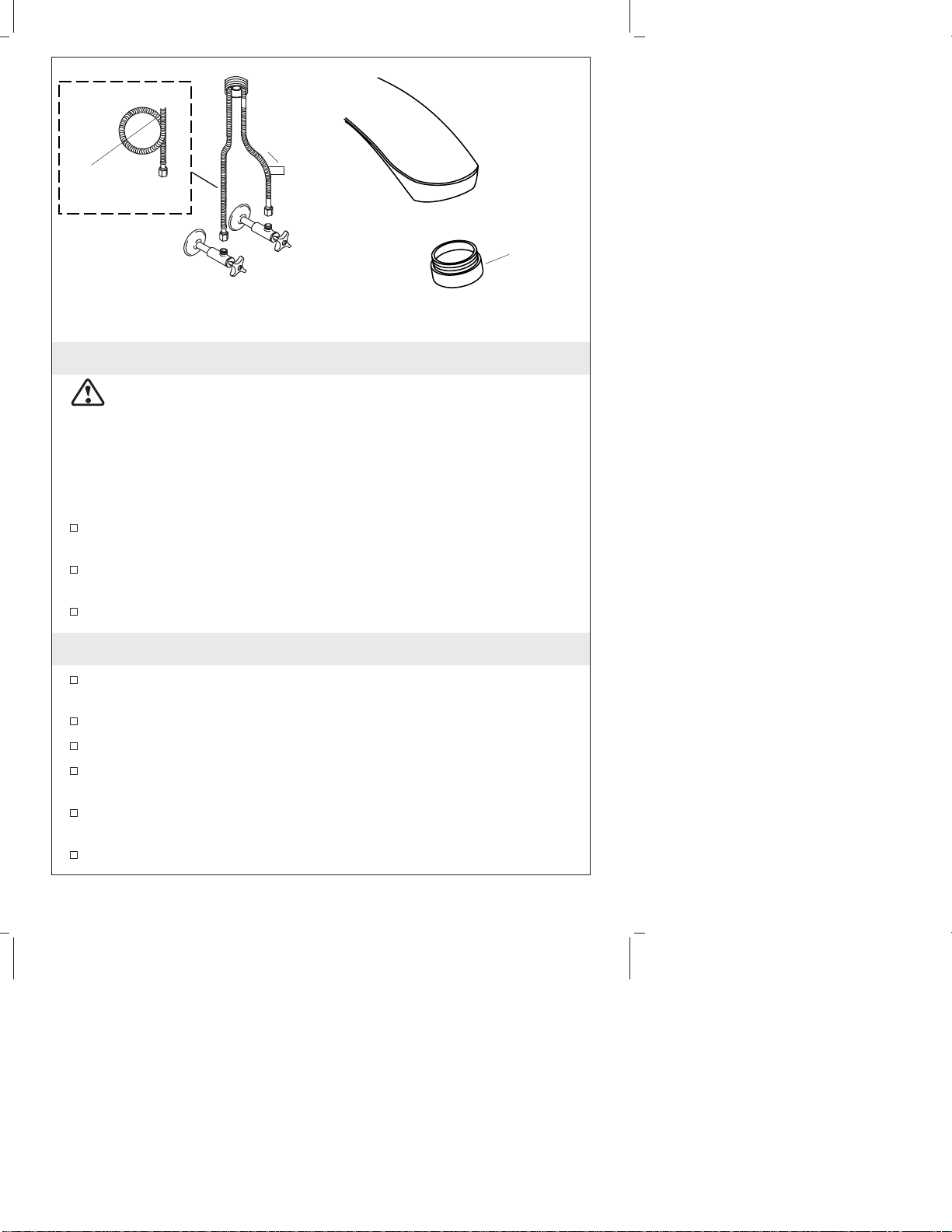

5. Installer les alimentations
ATTENTION : Risque de restriction du débit d’eau et
d’endommagement du produit. Faire très attention en pliant les
flexibles d’alimentation pour éviter les noeuds. Ne pas tendre
fortement les flexibles après l’installation.
REMARQUE : Si l’installation nécessite d’enrouler les tuyaux
d’alimentation pour une bonne connexion, maintenir une boucle
d’un Ø Int. d’au moins 3″(7,6 cm).
Positionner délicatement les alimentations chaude et froide de
façon à ce qu’elles n’interfèrent pas avec d’autres tubes.
Connecter les tuyaux d’alimentation aux arrêts. Gauche est chaud,
droite est froid.
Serrer toutes les connexions.
6. Vérification de l’installation
Retirer l’aérateur de l’extrémité du bec en le pivotant vers la
gauche.
Ouvrir l’alimentation d’eau principale.
Ouvrir la poignée du robinet vers la position OUVERTURE.
Faire couler de l’eau chaude puis froide à travers le robinet
pendant une minute.
Presser la poignée du robinet vers le bas en position
FERMETURE.
Rattacher l’aérateur en le tournant vers la droite.
3" (7,6 cm)
ou plus large
Froid
Froid
Chaud
Aérateur
Kohler Co. Français-7 1036178-2-D

7. Réglages de température d’eau
REMARQUE : Avant d’ajuster la température d’eau, s’assurer que la
poignée soit tournée complètement vers la gauche. Ceci est la
position du chaud maximal.
Retirer le bouchon, la vis, la poignée et le chapeau.
Positionner l’indexeur pour arrêter la tige de la valve à la
température maximale désirée.
Ouvrir l’eau et pivoter la tige de la valve complètement vers le
côté chaud pour confirmer la sélection.
Réinstaller la poignée et le chapeau sur le corps du robinet.
Repositionner et serrer la vis de retenue.
Réinstaller le bouchon.
Chapeau
Poignée
Styles
varient.
Indexeur Tige de
la valve
Vis de
retenue
Bouchon
Cannelures
1036178-2-D Français-8 Kohler Co.

Guía de instalación
Griferías de fregadero de cocina
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en el reverso de esta guía. Gracias nuevamente por escoger
a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre los suministros de agua.
Revise con cuidado los tubos de suministro y de desagüe para
ver si están dañados y cámbielos de ser necesario.
En las instalaciones nuevas, monte la grifería en el fregadero
antes de instalar el fregadero.
Antes de la instalación, desembale la grifería nueva y revise con
cuidado todas las piezas para ver si están dañadas. Luego, vuelva
a poner la grifería en la caja hasta el momento de la instalación.
Dos conexiones
macho de
suministro de 3/8"
Llave
ajustable
Masilla de
plomería
Destornillador
de punta de
cruz (Phillips)
Llave
hexagonal
Kohler Co. Español-1 1036178-2-D

Antes de comenzar (cont.)
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
1036178-2-D Español-2 Kohler Co.

1. Instale el rociador
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior del soporte del rociador según las instrucciones del
fabricante.
Inserte el rociador a través del orificio del fregadero.
Apriete bien la tuerca con la mano por debajo del fregadero.
Elimine el exceso de masilla de plomería o sellador.
Inserte la manguera del rociador a través del soporte de rociador
y luego de vuelta a través del fregadero.
Conecte la manguera a la base de la grifería con cinta selladora
de roscas.
Manguera
Fregadero
Tuerca
Rociador
Soporte del
rociador
Aplique
masilla de
plomería.
Kohler Co. Español-3 1036178-2-D

2. Instalación de la grifería
Deslice el chapetón y el empaque por el surtidor.
Enrosque parcialmente dos tornillos en el anillo roscado hasta que
sobresalgan un poco por la parte posterior del anillo roscado.
Haga pasar la manguera del rociador a través del soporte del
rociador.
Deslice el anillo roscado y la arandela por la manguera del
rociador.
Introduzca la manguera del rociador subiéndola por el orificio de
fijación del surtidor y conéctela a la manguera de entrada en el
surtidor.
Coloque el surtidor en el lugar deseado de instalación.
Deslice la arandela de metal y el anillo por el vástago roscado
hasta que el anillo esté a 1/4″(6 mm) de la parte inferior del
fregadero.
Gire el anillo, hasta que los tornillos estén situados en la parte
frontal y posterior de la grifería. Apriete bien los tornillos.
Surtidor
Rociador
Fregadero
Chapetón
Arandela
Anillo Tornillos
Empaque
Salida de la
manguera
del rociador
1036178-2-D Español-4 Kohler Co.
