Kohler K-14402 Assembly instructions

Homeowners Guide
Single-Control Lavatory Faucet
Français, page “Français-1”
Español, pagina “Español-1”
K-14402 K-14404
1104903-5-A

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company
product reflects the true passion for design, craftsmanship, artistry, and
innovation Kohler Company stands for. We are confident its
dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All information in this guide is based upon the latest product
information available at the time of publication. At Kohler Company,
we strive to fulfill our mission of improving the level of gracious living
for each person who is touched by our products and services. We
reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. Pay special attention to
the care and cleaning instructions.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Wipe surfaces clean and rinse completely with water immediately
after applying cleaner. Rinse and dry any overspray that lands on
nearby surfaces.
•Do not allow cleaners to soak on surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
•The ideal cleaning technique is to rinse thoroughly and blot dry
any water from the surface after each use.
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537.
1104903-5-A 2 Kohler Co.

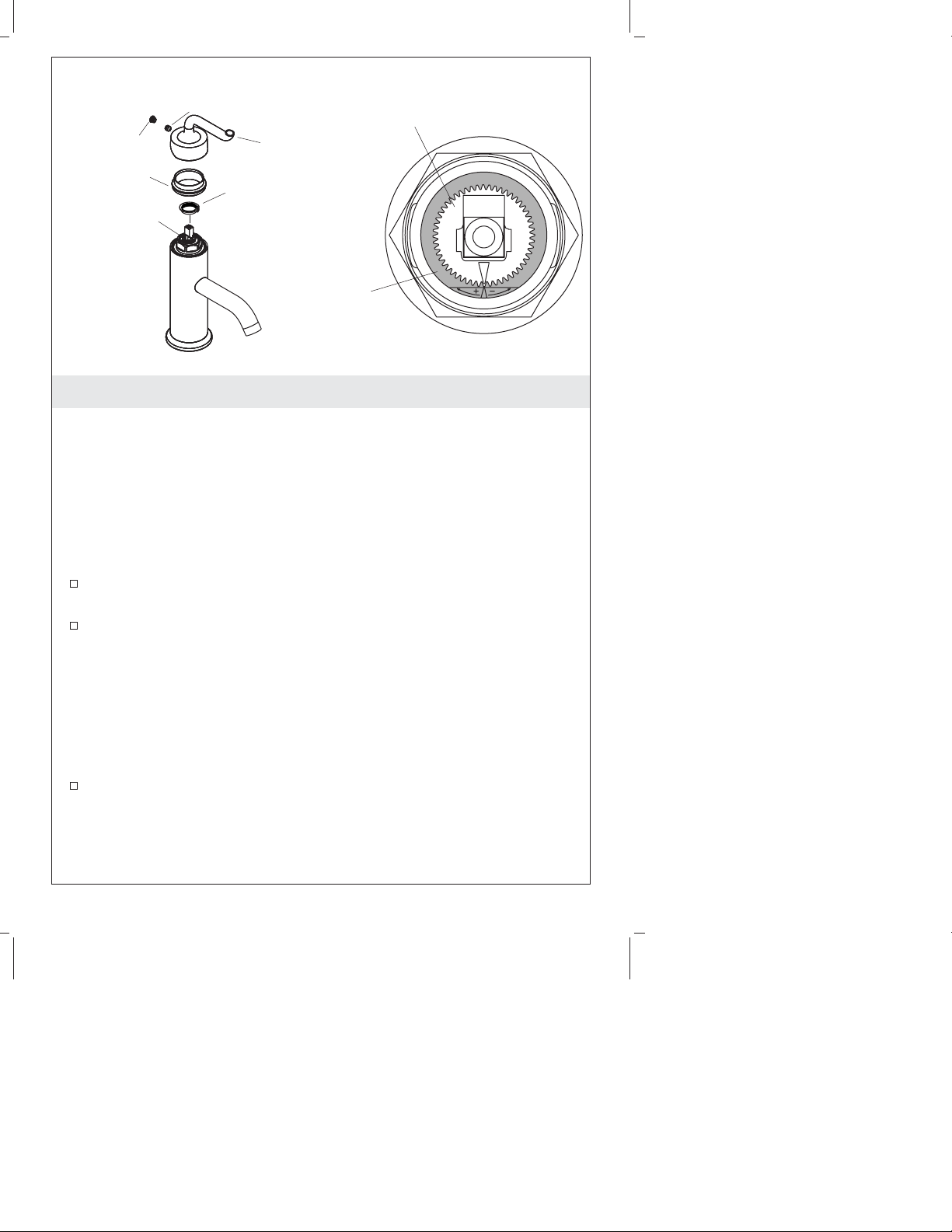

Optional Temperature Limiting Adjustment
NOTE: Your faucet has the capability to limit the range of
temperatures controlled by lever position. Setting the position of the
locking ring will reduce the quantity of either hot water flow or cold
water flow. If the supplied hot water is higher than is comfortable or
safe, the quantity of cold water flow can be increased relative to the
hot water flow.
Use the following procedure to adjust the limit-temperature locking
ring:
Pry off the plug button using a small flat-blade screwdriver or
equivalent tool.
Using a hex wrench, loosen the setscrew and remove the handle.
NOTE: The inner and outer rings have location arrows. These
arrows are aligned with one another when the assembly is shipped.
If the outer ring is rotated clockwise in respect to the inner ring,
cold water flow will be restricted. If the outer ring is rotated
counterclockwise in respect to the inner ring, hot water flow will be
restricted. The handle can still be used to adjust temperature within
the limited range.
Note the position of the outer locking ring relative to the inner
geared ring.
NOTE: Pry the outer locking ring up equally at either side in order
to remove it from the valve.
Setscrew
Handle
Inner Geared
Ring
Locking
Ring
Plug Button
Inner Geared
Ring
Locking
Ring
Bonnet
Kohler Co. 3 1104903-5-A

Optional Temperature Limiting Adjustment (cont.)
Using a small flat-blade screwdriver, pry up the outer locking
ring.
Rotate the position of the locking ring relative to the inner geared
ring as desired.
Align the geared teeth and slide the locking ring back into
position.
Place the handle back onto the assembly.
If desired, test the setting and repeat these steps in order to make
further adjustments.
When all adjustments are complete, secure the handle by
tightening the setscrew with a hex wrench.
Place the plug button in place.
Lifetime Limited Warranty
Kohler Co. warrants its faucets manufactured after January 1, 1997, to
be leak and drip free during normal residential use for as long as the
original consumer purchaser owns his/her home. *If the faucet should
leak or drip during normal use, Kohler will, free of charge, mail to the
purchaser the cartridge necessary to put the faucet in good working
condition.
Kohler also warrants all other aspects of the faucet, except gold finish,
to be free of defects in material and workmanship during normal
residential use for as long as the original consumer purchaser owns
his/her own home. If a defect is found in normal residential use,
Kohler Co. will, at its election, repair, provide a replacement part or
product, or make appropriate adjustment. Damage to a product caused
by accident, misuse, or abuse is not covered by this warranty. Proof of
purchase (original sales receipt) must be provided to Kohler with all
warranty claims. Kohler Co. is not responsible for labor charges,
installation, or other consequential costs. In no event shall the liability
of Kohler exceed the purchase price of the faucet.
If the faucet is used commercially, Kohler warrants the faucet to be free
from defects in material and workmanship for one (1) year from the
date the product is installed, with all other terms of this warranty
applying except duration.
If you believe that you have a warranty claim, contact Kohler Co.,
either through your Dealer, Plumbing Contractor, Home Center or
E-tailer, or by writing: Kohler Co., Attn.: Customer Service Department,
444 Highland Drive, Kohler, WI 53044, USA. Please be sure to provide
1104903-5-A 4 Kohler Co.

Lifetime Limited Warranty (cont.)
all pertinent information regarding your claim, including a complete
description of the problem, the product, model number, color, finish,
the date the product was purchased and from whom the product was
purchased. Also include your original invoice. For other information,
or to obtain the name and address of the service and repair facility
nearest you, call 1-800-4-KOHLER from within the USA, 1-800-964-5590
from within Canada and 001-877-680-1310 from within Mexico.
The foregoing warranties are in lieu of all other warranties, express
or implied, including but not limited to the implied warranties of
merchantability and fitness for a particular purpose.
Seller disclaims any liability for special, incidental or consequential
damages. Some states/provinces do not allow limitations of how long
an implied warranty lasts or the exclusion or limitation of such
damages, so these limitations and exclusions may not apply to you.
This warranty gives the consumer specific legal rights. You may also
have other rights that vary from state/province to state/province. This
warranty is to the original consumer purchaser only, and excludes
product damage due to installation error, product abuse, or product
misuse, whether performed by a contractor, service company, or the
consumer.
This is our exclusive written warranty.
*Trend
®
faucets, MasterShowerTM Tower, polished gold finish, all items
within the ″Fixture Related″section of the KOHLER Faucets Price
Book, drains, Duostrainer
®
sink strainers, soap/lotion dispensers and
faucets used in commercial settings are covered by Kohler’s one-year
limited warranty.
Kohler Co. 5 1104903-5-A

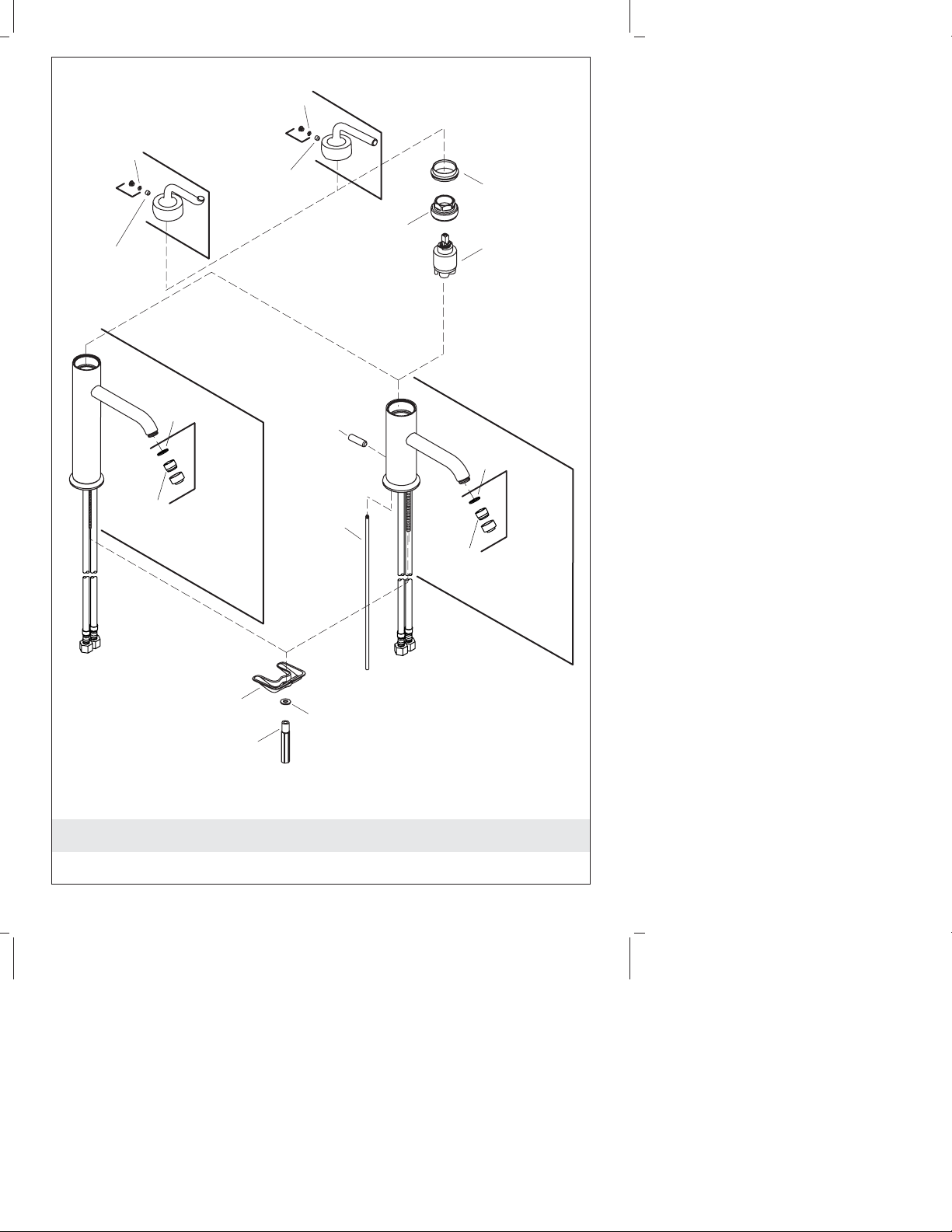

Service Parts
**Finish/color code must be specified when ordering.
1032012**
Plug Button
76713
Screw
36449
O-Ring
1032014**
Handle
1022689**
Cap
1019863**
Nut 1017426
Valve
1023123**
Lift Knob
21220**
Lift Rod
78150
Nut
52202
Washer
1002856
Bracket
1031934**
Spout
1032035**
Handle
1032012**
Plug Button
76713
Screw
36449
O-Ring
1031935**
Spout
Aerator
1103466**
Washer
38820
Insert
1053532
Aerator
1103466**
Washer
38820
Insert
1053532
1104903-5-A 6 Kohler Co.

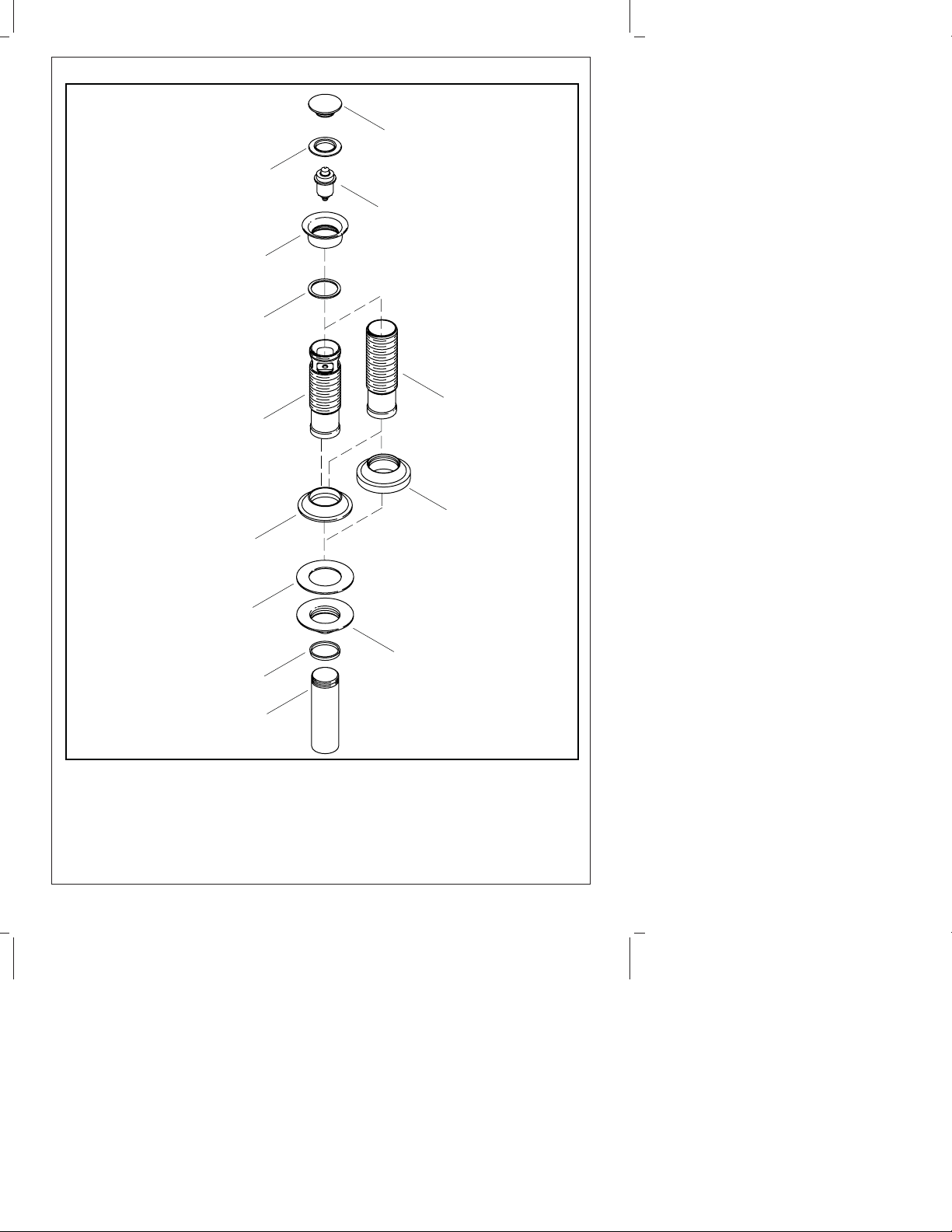

1037022**
1036932**
1037346
1035564
40228
1025645**
1037390
1025642
1036351**
1030925
1025639**
1035348**
1025678
1025650
1035350**
Stopper
Trim Ring
Screw
Link
Clip
Nut
Rod
Washer
Tailpiece
Washer
Body
Nut
Washer
Seal
Fin
(Metal stopper fins with overflow)
1037023** (Plastic stopper fins with overflow)
Drain
(Metal)
1037021** (Plastic) 1025656
O-Ring
1035351** (Metal stopper fins without overflow)
(With Overflow)
1032296**
Body (Without Overflow)
1025654
Washer
**Finish/color code must be specified when ordering.
Kohler Co. 7 1104903-5-A

1035625**
Drain
1032297**
(with Overflow)
(without Overflow)
Seal
1032250
Clicker
1000315
Drain Body
1035627**
Washer
1025654
Drain Body
1032253**
Friction Washer
1025678
Tailpiece
1036351**
Washer
1030925
Trim Ring
1036932**
Nut
1035348**
Stopper
1032249**
**Finish/color code must be specified when ordering.
Drain Seal
1025650
1066735
Seal
1104903-5-A 8 Kohler Co.

Guide du propriétaire
Robinet de lavabo mono-contrôle
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la
compagnie Kohler reflète la véritable passion du design, d’artisanat,
d’art et d’innovation représentant la compagnie Kohler. Nous sommes
confiants que sa fiabilité et beauté surpasseront vos exigences les plus
élevées, vous satisfaisant pendant les années à venir.
Toute information contenue dans ce guide est basée sur l’information
la plus récente du produit disponible au moment de la publication. A
la compagnie Kohler, nous aspirons à remplir notre mission
d’améliorer le niveau de vie gracieux pour chaque individu affecté par
nos produits et services. Nous nous réservons le droit d’apporter des
modifications aux caractéristiques, emballages et disponibilités des
produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce
guide. Prêter une attention toute particulière aux instructions
d’entretien et de nettoyage.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application de nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Ne pas laisser les nettoyants sur les surfaces.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
•La technique idéale de nettoyage est de bien rincer et de sécher
toute eau de la surface après chaque usage.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
Kohler Co. Français-1 1104903-5-A

Entretien et nettoyage (cont.)
d’entretien et de nettoyage, composer le 1-800-456-4537.
1104903-5-A Français-2 Kohler Co.

Réglage optionnel de limitation de température
REMARQUE : Votre robinet a la capacité de limiter l’intervalle des
températures contrôlées par la position du levier. Ajuster la position
de la bague d’arrêt, réduira la quantité du débit d’eau chaude ou
d’eau froide. Si l’eau fournie est plus chaude que la température
confortable désirée, le débit d’eau froide peut être relativement
augmenté au débit d’eau chaude.
Utiliser la procédure suivante pour ajuster la bague d’arrêt de la limite
de la température:
Soulever le bouchon en utilisant un petit tournevis plat ou un
outil similaire.
Utiliser une clé hexagonale, desserrer la vis de serrage et retirer la
poignée.
REMARQUE : Les bagues intérieures et extérieures ont des flèches
indicatrices d’emplacement. Ces flèches sont alignées l’une avec
l’autre quand l’ensemble est expédié. Si la bague extérieure est
tournée vers la droite, et par rapport à la bague intérieure, le débit
d’eau froide sera restreint. Si la bague extérieure est tournée vers la
gauche par rapport à la bague intérieure, le débit d’eau chaude sera
restreint. La poignée peut être utilisée pour ajuster la température
dans l’intervalle limite.
Noter la position de la bague d’arrêt extérieure par rapport à la
bague d’engrenage intérieure.
Vis de fixation
Poignée
Bague d'engrenage
intérieur
Anneau de
serrage
Bouchon
Bague
d'engrenage
intérieur
Anneau de
serrage
Chapeau
Kohler Co. Français-3 1104903-5-A

Réglage optionnel de limitation de température (cont.)
REMARQUE : Soulever l’anneau de verrouillage extérieur de
manière égale de chaque côté, pour le retirer de la valve.
En utilisant un petit tournevis plat, soulever la bague d’arrêt
extérieure.
Pivoter la position de la bague d’arrêt par rapport à la bague
d’engrenage intérieure et tel que désiré.
Aligner les crans et reglisser la bague d’arrêt dans sa position.
Replacer la poignée sur l’ensemble.
Si désiré, tester le réglage et répéter ces étapes pour plus
d’ajustements.
Lorsque les réglages sont complétés, sécuriser la poignée en
serrant la vis de serrage avec une clé hexagonale.
Mettre le bouchon en place.
Garantie limitée à vie
Kohler Co. garantit que ses robinets fabriqués après le 1 Janvier 1997
ne goutteront pas, et seront sans fuites pendant leur utilisation normale
à domicile, aussi longtemps que l’acquéreur initial en soit le
propriétaire. *Si le robinet gouttait ou présentait des fuites en cours
d’utilisation normale, Kohler vous enverra par courrier, sans frais, la
cartouche nécessaire pour réparer le robinet.
Kohler garantit aussi que toutes les autres caractéristiques du robinet, à
l’exception de la finition dorée, sont exemptes de défauts de matériau
et de fabrication durant l’utilisation résidentielle normale, aussi
longtemps que l’acquéreur initial soit propriétaire de son domicile. Si
un défaut est décelé en cours d’usage normal domestique, Kohler Co.
décidera à sa discrétion, de réparer, de remplacer ou d’effectuer les
réglages appropriés. Cette garantie n’offre pas de protection contre les
dommages causés par accident, mauvais usage ou mauvais traitement.
Une preuve d’achat (ticket de caisse original) doit être présentée à
Kohler avec tous les recours en garantie. Kohler Co. n’est pas
responsable des coûts de main-d’oeuvre, d’installation ou d’autres frais
qui en découlent. La responsabilité de Kohler n’excédera en aucun cas
le prix d’achat du robinet.
Si le robinet est utilisé dans un commerce, Kohler garantit le produit
contre tout défaut de matériel et de fabrication pour un (1) an à partir
de la date d’installation du produit, en plus de tous les autres termes
de cette garantie appliquée excepté la durée.
Pour vous prévaloir d’une indemnisation en vertu de cette garantie,
1104903-5-A Français-4 Kohler Co.

Garantie limitée à vie (cont.)
veuillez contacter Kohler Co. par l’intermédiaire de votre vendeur,
plombier, centre de rénovation ou revendeur par internet, ou bien par
écrit à l’adresse suivante: Kohler Co., A l’attention de: Customer
Service Department, 444 Highland Drive, Kohler, WI 53044, USA.
Veuillez vous assurer de fournir tous les renseignements pertinents à
votre demande d’indémnité, y compris une description complète du
problème, produit, modèle, couleur, finition, date et lieu de l’achat.
Joindre également l’original de la facture. Pour plus de renseignements
ou pour demander les coordonnées du centre de réparation le plus
proche, composer le 1-800-4-KOHLER à partir des É.U., le
1-800-964-5590 à partir du Canada ou le 001-877-680-1310 à partir du
Mexique.
Les garanties données ci-dessus remplacent toutes les autres
garanties, expresses ou tacites, y compris, mais sans s’y limiter, à
celles marchandes et d’aptitude à un emploi particulier.
Le vendeur décline toute responsabilité contre les dommages
particuliers, directs ou indirects. Certains états/provinces ne
permettent pas de limitations de durée ou l’exclusion ou limitation de
tels dommages qui pourraient ne pas s’appliquer dans votre cas. La
présente garantie accorde au consommateur des droits légaux
spécifiques. Vous pouvez également avoir d’autres droits qui varient
d’un état/province à l’autre. Cette garantie est accordée uniquement à
l’acquéreur initial et exclut tous dommages dûs à une installation
erronée, un usage abusif ou une mauvaise utilisation du produit, qu’ils
soient effectués par un entrepreneur, une société de services ou le
consommateur.
Ceci constitue notre garantie écrite exclusive.
*Les robinets Trend®, la Tour MasterShowerTM, les finitions en or poli,
tous les articles contenus dans la section ″Relatif à l’appareil″du
catalogue des prix des robinets KOHLER, drains, Duostrainer®,
distributeurs de savon/lotion et les robinets utilisés dans des
environnements commerciaux sont couverts par la garantie limitée
d’un an de Kohler.
Kohler Co. Français-5 1104903-5-A

Pièces de rechange
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
1032012**
Bouchon
76713
Vis
36449
Joint torique
1032014**
Poignée
1022689**
Capuchon
1019863**
Écrou
1017426
Valve
1023123**
Bouton de levage
21220**
Tige de levage
78150
Écrou
52202
Rondelle
1002856
Support
1031934**
Bec
1032035**
Poignée
1032012**
Bouchon
76713
Vis
36449
Joint torique
1031935**
Bec
Aérateur
1103466**
Rondelle
38820
Insertion
1053532
Aérateur
1103466**
Rondelle
38820
Insertion
1053532
1104903-5-A Français-6 Kohler Co.

1037022**
1036932**
1037346
1035564
40228
1025645**
1037390
1025642
1036351**
1030925
1025639**
1035348**
1025678
1025650
1035350**
Arrêt
Bague de garniture
Vis
Tringle
Clip
Écrou
Tige
Rondelle
Pièce de raccordement
Rondelle
Corps
Écrou
Rondelle
Joint d'étanchéité
Ailette
(Ailettes d'arrêt en métal avec trop-plein)
1037023** (Ailettes d'arrêt en plastique avec trop-plein)
Drain
(Métal)
1037021** (Plastique) 1025656
Joint torique
1035351** (Ailettes d'arrêt en métal sans trop-plein)
(avec trop-plein)
1032296**
Corps (Sans trop-plein)
1025654
Rondelle
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
Kohler Co. Français-7 1104903-5-A

1035625**
Drain
1032297**
(avec trop-plein)
(sans trop-plein)
Joint
1032250
Poussoir
1000315
Corps du drain
1035627**
Rondelle
1025654
Corps du drain
1032253**
Rondelle de
frottement
1025678
Pièce de
raccordement
1036351**
Rondelle
1030925
Bague de
garniture
1036932**
Écrou
1035348**
Arrêt
1032249**
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
Joint d'étanchéité
de drain
1025650
1066735
Joint d'étanchéité
1104903-5-A Français-8 Kohler Co.

Guía del usuario
Grifería monomando de lavabo
Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler
Company refleja la verdadera pasión por el diseño, la mano de obra, la
artesanía y la innovación que forman parte de Kohler Company.
Estamos seguros que su confiabilidad y belleza excederán sus más altas
expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la
información más reciente disponible al momento de publicación. En
Kohler Company, nos esforzamos por alcanzar nuestra misión de
mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios
en las características, embalaje o disponibilidad del producto en
cualquier momento, sin previo aviso.
Dedique unos minutos para leer esta guía. Preste especial atención a
las instrucciones de cuidado y limpieza.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
•Limpie con un trapo las superficies y enjuague completa e
inmediatamente con agua después de aplicar el limpiador.
Enjuague y seque las superficies cercanas que se hayan rociado.
•No deje por tiempo prolongado los limpiadores en las superficies.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.
•La técnica de limpieza ideal es enjuagar completamente y secar
dando toques suaves el agua de la superficie después de cada
uso.
Para obtener información detallada de limpieza y los limpiadores a
considerar, visite www.kohler.com/clean. Para solicitar información
Kohler Co. Español-1 1104903-5-A

Cuidado y limpieza (cont.)
sobre el cuidado y la limpieza, llame al 1-800-456-4537.
1104903-5-A Español-2 Kohler Co.

Ajuste opcional del límite de temperatura
NOTA: Su grifería tiene la capacidad de limitar el intervalo de
temperatura controlado por la posición de la palanca. Al ajustar la
posición del anillo de fijación, se reducirá la cantidad de flujo del
agua caliente o del agua fría. Si el agua suministrada es demasiado
caliente para su confort o seguridad, se puede aumentar el flujo del
agua fría en relación con el agua caliente.
Utilice el procedimiento siguiente para ajustar el anillo de fijación,
limitador de temperatura:
Saque el tapón apalancándolo con un destornillador plano
pequeño o herramienta equivalente.
Utilice una llave hexagonal para aflojar el tornillo de fijación y
desmontar la manija.
NOTA: Los anillos interno y externo tienen flechas de ubicación.
Estas flechas están alineadas la una con la otra durante el transporte.
Si el anillo externo se gira a la derecha con respecto al anillo interno,
se limitará el flujo de agua fría. Si el anillo externo se gira a la
izquierda con respecto al anillo interno, se limitará el flujo de agua
caliente. Aun así, se puede utilizar la manija para ajustar la
temperatura dentro del intervalo limitado.
Tome nota de la posición del anillo exterior de fijación con
respecto al anillo interior de engranaje.
NOTA: Apalanque hacia arriba el anillo de fijación de manera
uniforme por uno de los lados para sacarlo de la válvula.
Tornillo de fijación
Manija
Anillo interior
de engranaje
Anillo de
fijación
Tapón
Anillo interior
de engranaje
Anillo de
fijación
Bonete
Kohler Co. Español-3 1104903-5-A

Ajuste opcional del límite de temperatura (cont.)
Utilice un destornillador plano y pequeño para apalancar el anillo
exterior de fijación.
Gire la posición del anillo de fijación en relación con el anillo
interior de engranaje como desee.
Alinee los dientes de engranaje y deslice el anillo de fijación de
vuelta a su posición.
Coloque la manija de vuelta en el montaje.
Si lo desea, pruebe el ajuste y repita estos pasos para poder
realizar más ajustes.
Cuando termine de ajustar, fije la manija apretando el tornillo de
fijación con la llave hexagonal.
Coloque el tapón botón en su lugar.
Garantía limitada de por vida
Kohler Co. garantiza que la grifería fabricada después del 1 de enero
de 1997 está libre de problemas de fugas y goteo durante el uso
residencial normal, mientras el comprador consumidor original sea el
propietario de la casa. *En caso de que la grifería presente fugas o
goteo durante el uso normal, Kohler enviará por correo y sin ningún
cargo al comprador original, el cartucho necesario para que la grifería
funcione correctamente.
Kohler también garantiza que todas las demás características de la
grifería, excepto el acabado en oro, están libres de defectos de material
y mano de obra, durante el uso residencial normal, mientras el
comprador consumidor original sea el propietario de la casa. Si el
producto presenta defectos durante el uso residencial normal, Kohler
Co., a su criterio, reparará, proveerá el repuesto o el producto, o
realizará los ajustes pertinentes. Esta garantía no cubre daños causados
por accidentes, abuso o uso indebido del producto. Al presentar las
reclamaciones de garantía a Kohler, es necesario incluir la prueba de
compra (recibo original). Kohler Co. no se hace responsable de los
gastos de mano de obra, instalación u otros gastos indirectos. En
ningún caso la responsabilidad de Kohler excederá el precio de la
grifería.
Si la grifería es para uso comercial, Kohler garantiza que la grifería está
libre de defectos de material y mano de obra por un (1) año, a partir
de la fecha de instalación, estando en efecto todas las demás
condiciones de la presente garantía, excepto la duración.
Si usted considera que tiene una reclamación en virtud de la garantía,
1104903-5-A Español-4 Kohler Co.
