Kohler MasterShower K-8520 User manual

Installation Guide
Hotel Handshower and Slide Bar
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-8520
088148-2-AC

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company
product reflects the true passion for design, craftsmanship, artistry, and
innovation Kohler Company stands for. We are confident its
dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product
information available at the time of publication. At Kohler Company,
we strive to fulfill our mission of improving the level of gracious living
for each person who is touched by our products and services. We
reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any
installation or performance problems, please call 1-800-4KOHLER
(1-800-456-4537) from within the USA and Canada, or 001-877-680-1310
from within Mexico.

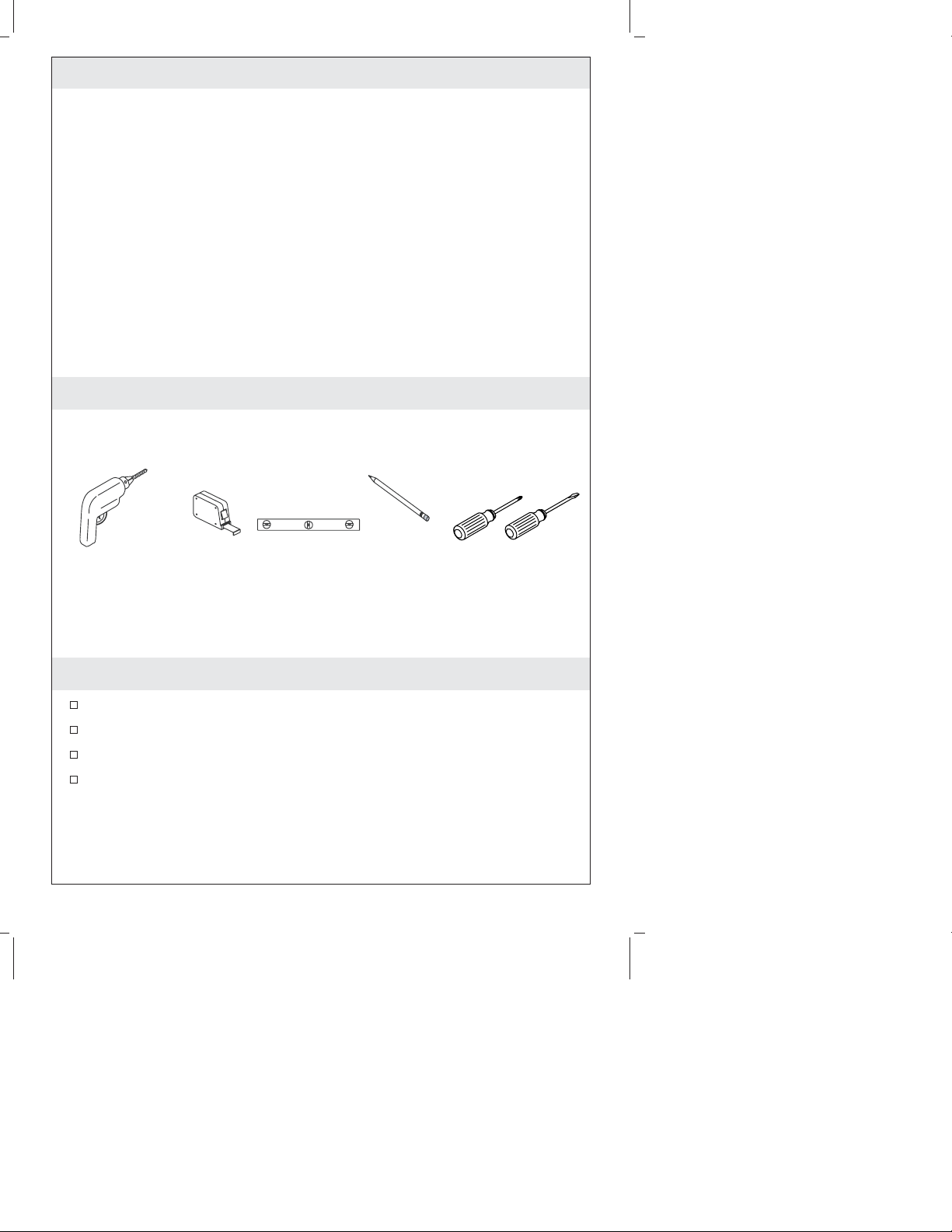

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Replace waste or supply tubing if necessary.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Drill and
Assorted Bits
Tape
Measure
Level Pencil Assorted
Screwdrivers
088148-2-AC 2 Kohler Co.

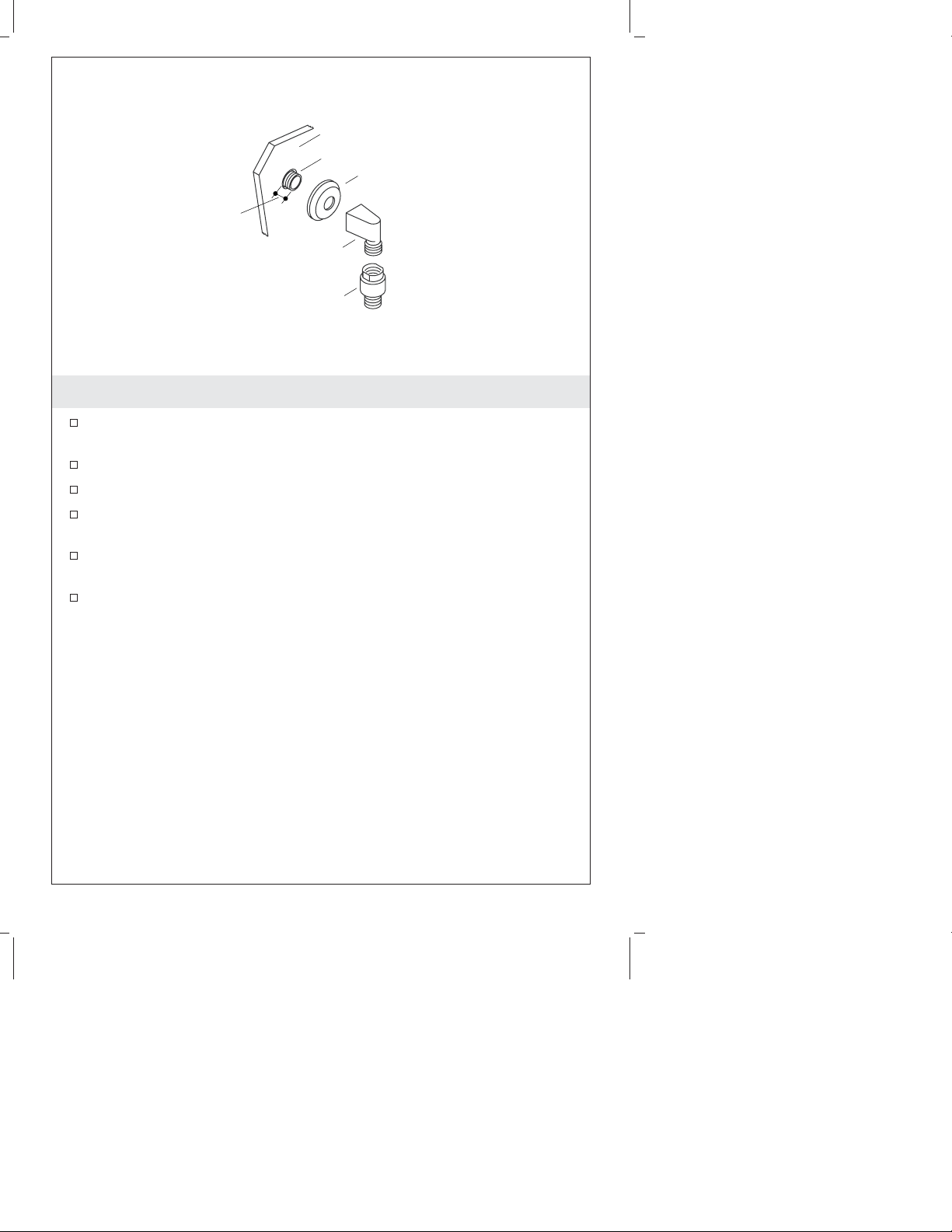

1. Install the Wall Bracket
Install a 1/2″nipple, extending 9/16″(1.4 cm) from the finished
wall.
Apply thread sealant to the nipple.
Thread the escutcheon and wall elbow to the nipple.
Securely tighten with a sturdy screwdriver inserted into the
outlet.
Apply thread sealant to the wall elbow threads, and install a
vacuum breaker to the wall elbow.
Securely wrench tighten.
Finished Wall
Wall Elbow
Vacuum Breaker
Escutcheon
1/2" Nipple
9/16"
(1.4 cm)
Kohler Co. 3 088148-2-AC

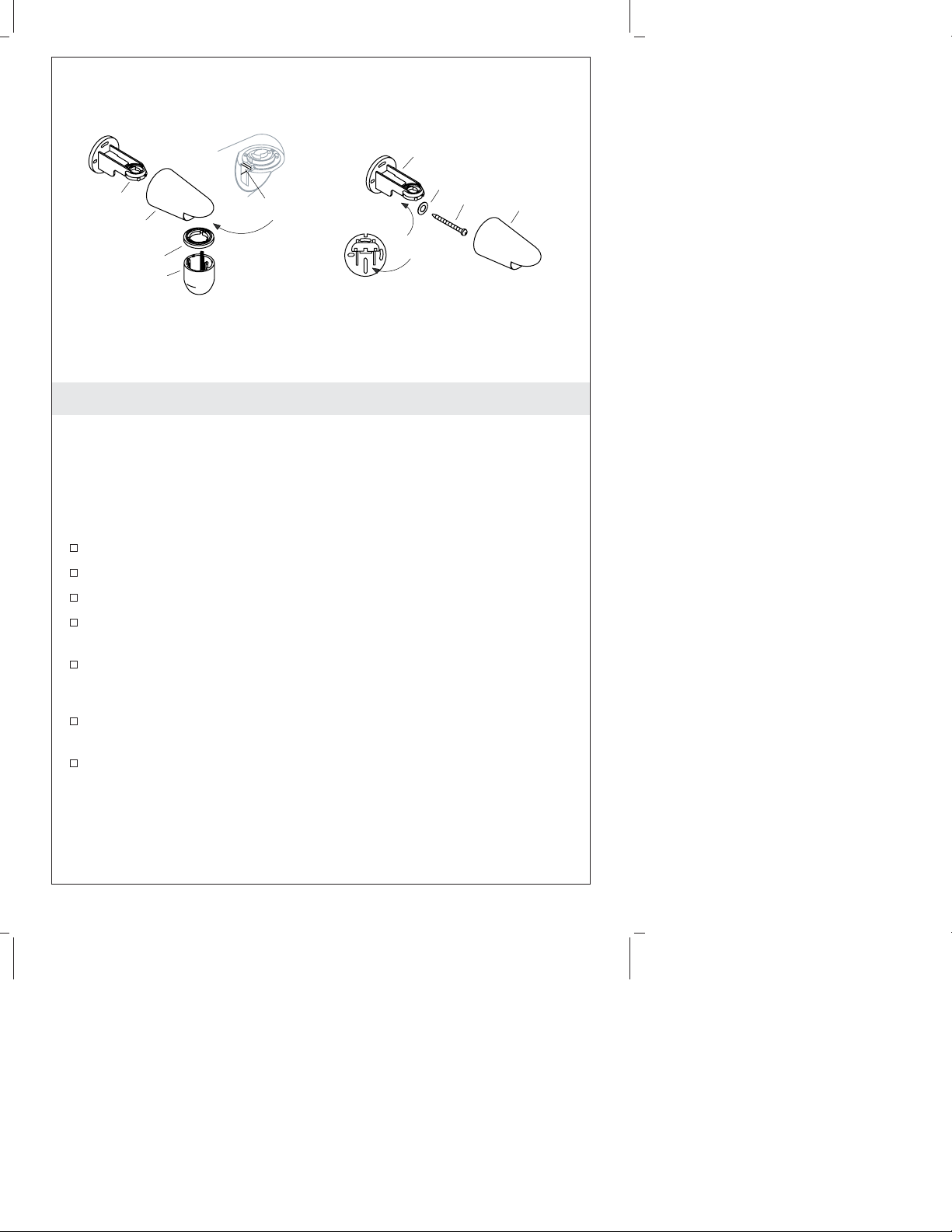

2. Install the Top Bracket
IMPORTANT! The slide bar must be mounted to stud framing
supports at both the top and bottom. Wall anchors will not support
the slide bar.
NOTE: This accessory should not be installed in the area 24″(61 cm)
to 48″(121.9 cm) from the floor (the critical support area as defined
in ASTM F446).
Separate the top cover and housing by pulling firmly.
Remove the ring.
Press the tab, and separate the housing from the bracket.
Position the bracket on the finished wall, and mark the top
location of the centermost slotted hole.
Drill a hole at the marked location.
NOTE: Do not use wall anchors.
Position the bracket against the finished wall, and loosely attach it
to the finished wall with the provided screw and washer.
Fit the housing over the bracket, and snap it into place.
Tab
Bracket
Top Housing
Ring
Top Cover
Bracket
Slotted Hole
Front View
Washer
Screw Top
Housing
088148-2-AC 4 Kohler Co.

3. Install the Bottom Bracket
Press the bottom cover housing tab, and separate the housing
from the bracket.
Using a tape measure and level, make a pencil mark on the
finished wall exactly 22-3/4″(57.8 cm) down from the center of
the top bracket assembly.
Push the stop out of the bracket.
Center the bracket over the mark, and mark the top and bottom
hole locations.
For tile or solid surface materials, drill a hole at the marked
locations.
NOTE: Wall anchors are not required for this installation.
Attach the bracket to the finished wall with the screws and
washers provided.
Tighten securely.
Screw
Ring
Tab
Stop
Bracket
Soap Dish
Bottom
Housing
Bracket
Washer
Washer Screws
Front View
Top Hole
Bottom
Hole
Kohler Co. 5 088148-2-AC

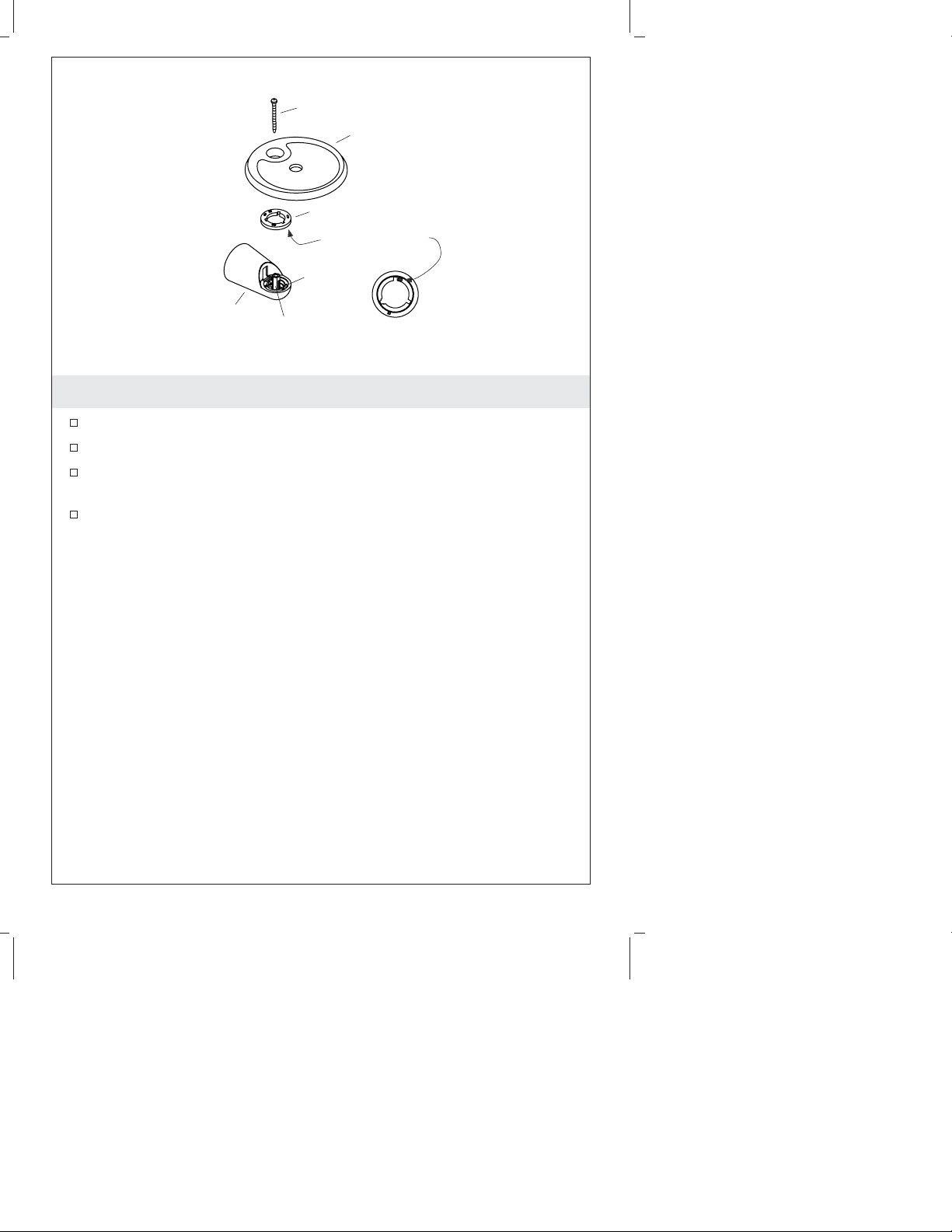

4. Install the Soap Dish
Press the stop in place in the bracket.
Fit the housing over the bracket, and snap it into place.
Assemble the ring to the housing with the indent over the
housing tab.
Install the soap dish to the housing. Secure with the provided
screw.
Screw
Ring
Stop
Soap Dish
Back View
Larger Indent
Bottom
Housing
Housing
Tab
088148-2-AC 6 Kohler Co.

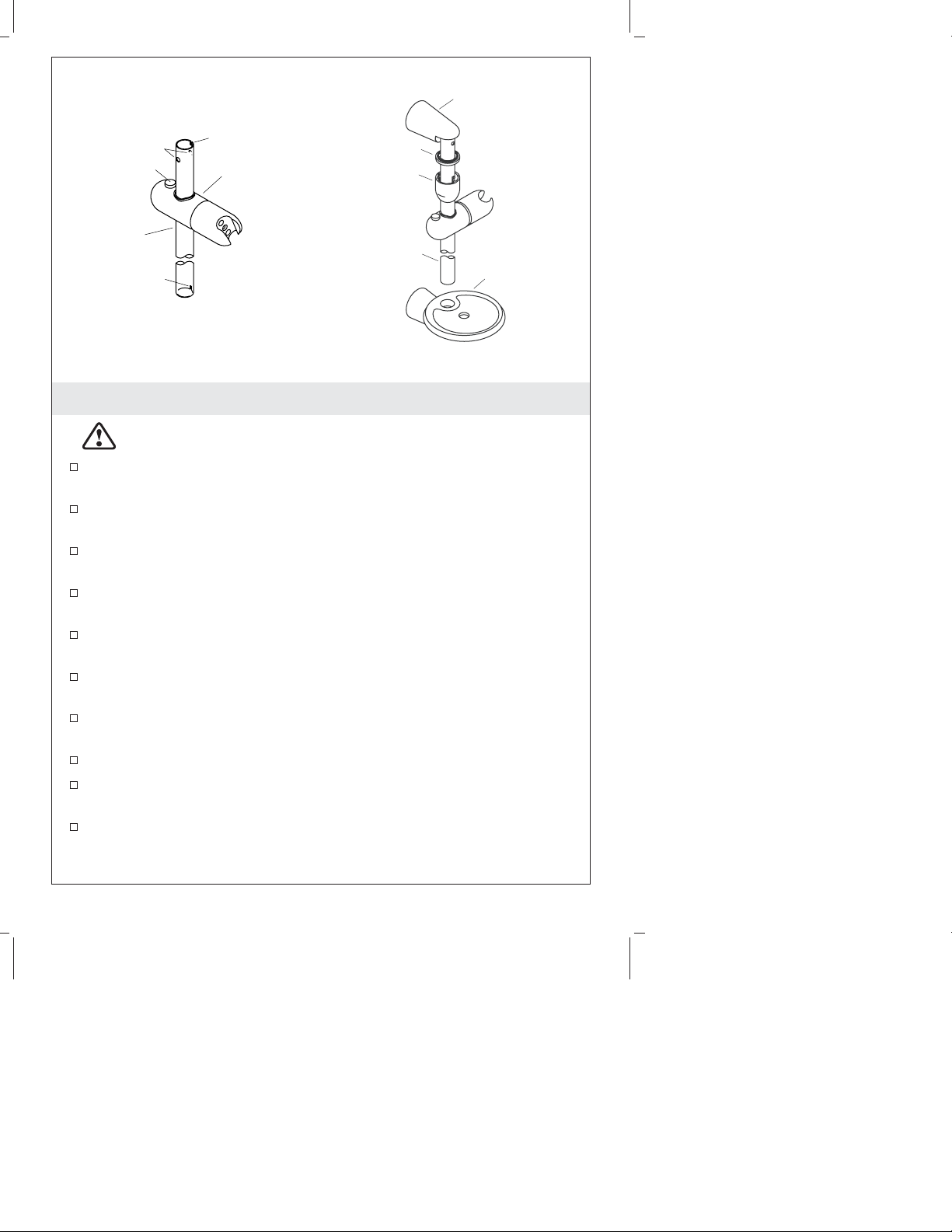

5. Install the Slide Bar
CAUTION: Risk of product damage. Take care to avoid
scratching the soap dish with the slide bar.
Grasp the slide bar with the button and holes in bar facing up.
With the holes facing to the front and back, press the slide button
and position the slide to the right or left as desired.
Fit the top cover over the top of the slide bar.
Slip the ring over the slide bar with the tab side down.
Insert the end of the slide bar with the hole into the top housing
assembly.
Turn the slide bar until the notch engages the tab in the housing
assembly.
Move the slide bar and top housing up as far as possible.
Carefully position the slide bar into the soap dish.
Turn the slide bar slightly so it engages the soap dish tab.
Pull down on the top housing and the slide bar, and hold them
securely in place.
Securely tighten the top housing screw to ensure maximum
strength.
Assemble the ring to the top housing with the indent over the
housing tab.
Slide the top cover up and snap it firmly into place.
Notch
Notch
Notch
Button Slide
Slide
Bar
Top Housing
Soap Dish
Slide Bar
Top Cover
Ring
Kohler Co. 7 088148-2-AC

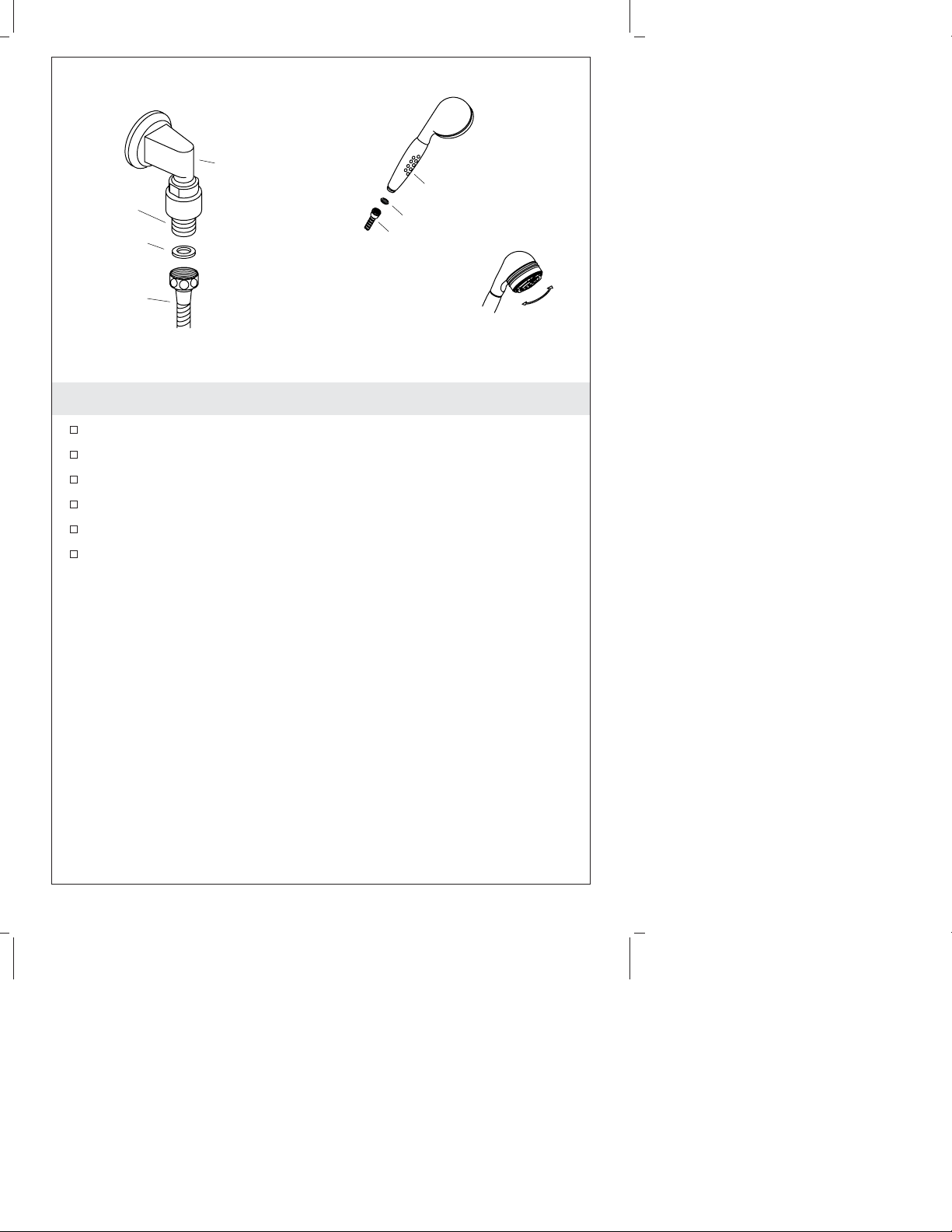

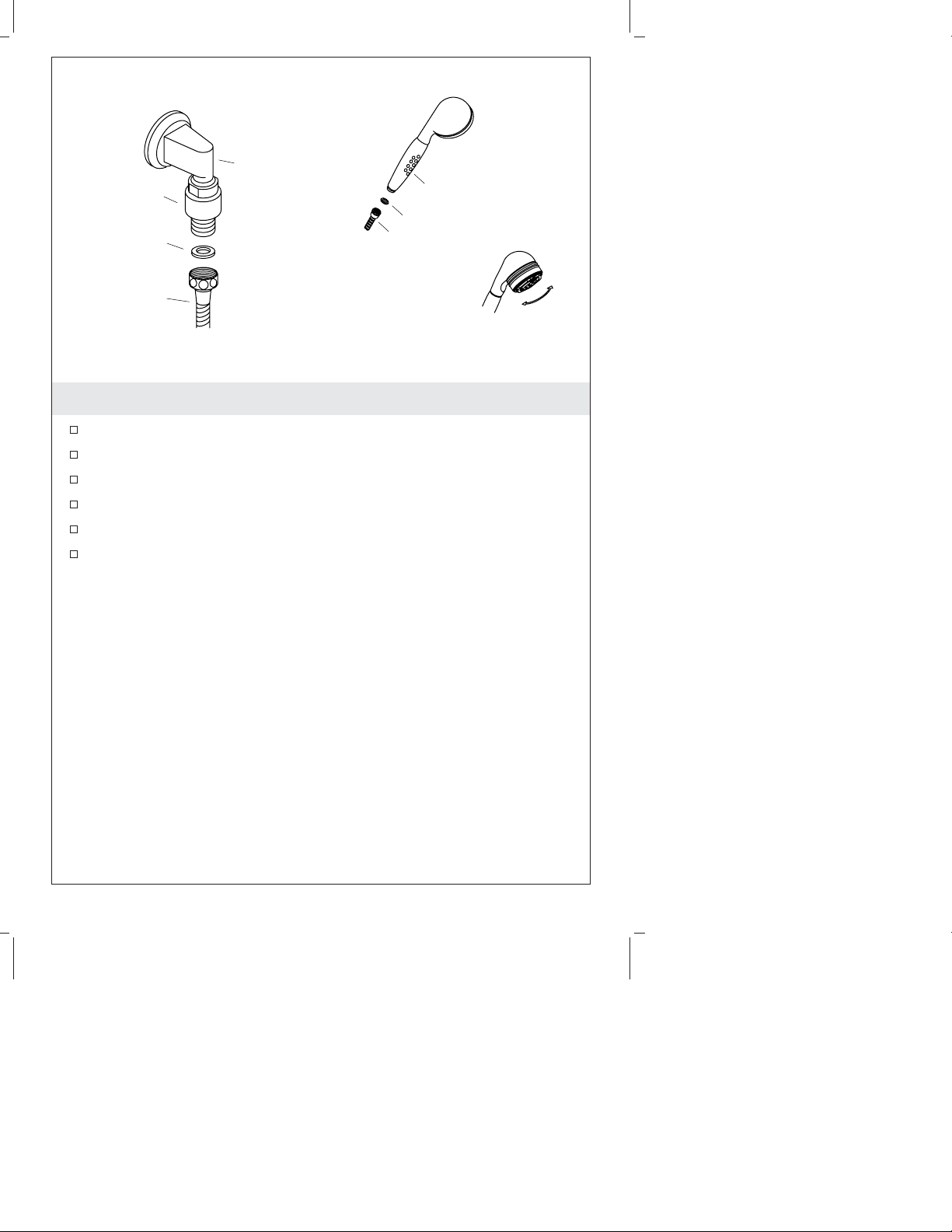

6. Install the Handshower
Fit the gasket into the hose.
Securely wrench tighten the hose to the vacuum breaker.
Flush water through the system.
Install the screen washer in the remaining end of the hose.
Securely hand tighten the handshower to the hose.
Check the handshower for proper operation.
Wall Elbow
Gasket
Hose
Vacuum
Breaker Handshower
Screen Washer
Handshower
Hose
088148-2-AC 8 Kohler Co.

Guide d’installation
Douchette et barre coulissante pour hôtels
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la
compagnie Kohler reflète la véritable passion du design, d’artisanat,
d’art et d’innovation représentant la compagnie Kohler. Nous sommes
confiants que sa fiabilité et beauté surpasseront vos exigences les plus
élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible
au moment de la publication. A la compagnie Kohler, nous aspirons à
remplir notre mission d’améliorer le niveau de vie gracieux pour
chaque individu affecté par nos produits et services. Nous nous
réservons le droit d’apporter des modifications aux caractéristiques,
aux emballages et à la disponibilité des produits à tout moment, et ce
sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce
guide. En cas de problème d’installation ou de performance, veuillez
composer le 1-800-4-KOHLER (1-800-456-4537) à partir des É.U., et
Canada, ou le 001-877-680-1310 à partir du Mexique.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Perceuse et
mèches
assorties
Mètre
ruban
Niveau à
bulles Crayon
à papier
Tournevis
assortis
Kohler Co. Français-1 088148-2-AC

Avant de commencer (cont.)
Replacer les tubes d’alimentation ou d’évacuation si nécessaire.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
088148-2-AC Français-2 Kohler Co.

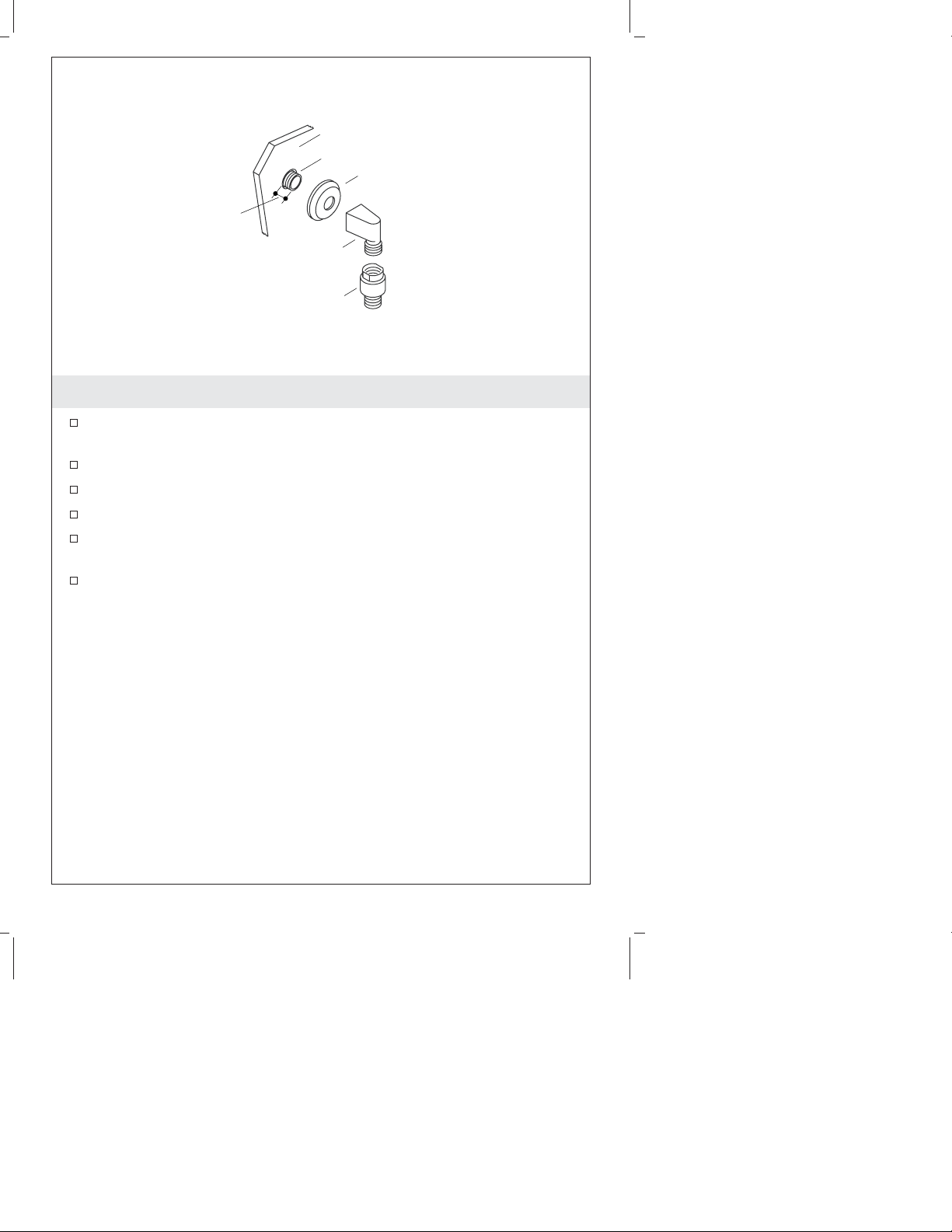

1. Installer le montant mural
Installer un mamelon de 1/2″s’étendant à 9/16″(1,4 cm) du mur
fini.
Appliquer un ruban d’étanchéité sur le mamelon.
Visser l’applique et le coude du mur au mamelon.
Bien serrer avec un tournevis inséré dans la sortie.
Appliquer un joint pour filetage aux filetages du coude et
installer un reniflard à ce coude.
Bien serrer à l’aide d’une clé.
Mur fini
Coude mural
Reniflard
Applique
Mamelon de 1/2"
9/16"
(1,4 cm)
Kohler Co. Français-3 088148-2-AC

2. Installer le support supérieur
IMPORTANT ! La barre coulissante doit être montée aux support du
cadrage de l’axe aux deux extrémités. Les montants du mur ne
supporteront pas la barre coulissante.
REMARQUE : Cet accessoire ne devrait pas être installé aux
environs de 24″(61 cm) à 48″(121,9 cm) du sol (l’endroit critique de
support tel que défini dans ASTM F446).
Séparer le couvercle supérieur et le logement en tirant fermement.
Retirer l’anneau.
Presser la languette et séparer le logement du montant.
Positionner le support sur le mur fini et marquer l’emplacement
supérieur de l’orifice rainuré central.
Percer un trou à chaque endroit marqué.
REMARQUE : Ne pas utiliser les montants du mur.
Positionner le support contre le mur fini et l’y attacher légèrement
avec la vis et la rondelle fournies.
Encastrer le logement sur la fixation et presser en place.
Languette
Support
Logement
supérieur
Anneau
Couvercle
supérieur
Support
Trou rainuré
Vue avant
Rondelle
Vis Logement
supérieur
088148-2-AC Français-4 Kohler Co.

3. Installer le support inférieur.
Presser la languette de couverture inférieure et séparer le
logement du support.
En utilisant un mètre ruban et un niveau à bulle, faire une
marque au crayon sur le mur fini exactement à 22-3/4″(57,8 cm)
du centre de l’ensemble de support supérieur.
Pousser l’arrêt à l’extérieur du support.
Centrer le support sur la marque, et marquer les emplacements
des trous supérieurs et inférieurs.
Pour les matériaux à surface carrelée ou solide, percer un trou
aux emplacements marqués.
REMARQUE : Les ancrages muraux ne sont pas nécessaires pour
cette installation.
Sécuriser le support au mur fini à l’aide des vis et des rondelles
fournies.
Bien serrer.
Vis
Anneau
Languette
Arrêt
Support
Savonnière
Logement
inférieur
Support
Rondelle
Rondelle Vis
Vue avant
Orifice
supérieur
Orifice
inférieur
Kohler Co. Français-5 088148-2-AC

4. Installer la savonnière
Presser l’arrêt dans le support.
Encastrer le logement sur la fixation et presser en place.
Assembler l’anneau dans le logement avec l’entaille sur la
languette sur le logement.
Installer la savonnière dans le logement. Sécuriser avec la vis
fournie.
Vis
Anneau
Stop
Savonnière
Vue arrière
Entaille la plus large
Logement
inférieur
Languette de
logement
088148-2-AC Français-6 Kohler Co.

5. Installer la barre coulissante
ATTENTION : Risque d’endommagement du produit. Veiller
à ne pas rayer la savonnière avec la barre coulissante.
Maintenir la barre coulissante avec le bouton et les trous faisant
face vers le haut.
Avec les trous vers l’avant et l’arrière, presser le bouton de glisse
et positionner le curseur à droite ou à gauche selon le désir.
Placer le couvercle supérieur sur la partie supérieur de la barre
coulissante.
Glisser l’anneau sur la barre coulissante avec la languette faisant
face vers le bas.
Insérer l’extrémité de la barre coulissante dans le trou au-dessus
de l’ensemble du logement.
Tourner la barre coulissante jusqu’à ce que la cannelure engage la
languette dans l’ensemble du logement.
Déplacer la barre coulissante et le logement supérieur aussi haut
que possible.
Positionner délicatement la barre coulissante dans la savonnière.
Tourner doucement la barre coulissante de manière à ce qu’elle
s’engage à la languette de la savonnière.
Tirer le logement supérieur et la barre coulissante et les maintenir
en place.
Encoche
Encoche
Encoche
Bouton Glissière
Barre
coulissante
Logement
supérieur
Savonnière
Barre
coulissante
Couvercle
supérieur
Anneau
Kohler Co. Français-7 088148-2-AC

Installer la barre coulissante (cont.)
Bien serrer la vis du logement supérieur pour assurer une force
maximale.
Assembler l’anneau dans le logement supérieur avec l’entaille sur
la languette du logement.
Glisser le couvercle supérieur et l’engager en place fermement.
088148-2-AC Français-8 Kohler Co.

6. Installer la douchette
Introduire le joint dans le flexible.
Sécuriser le tuyau au robinet casse-vide à la clé.
Purger l’eau dans le système.
Installer la rondelle à grille dans l’extrémité restante du flexible.
Sécuriser à la main la douchette au flexible.
Vérifier le bon fonctionnement de la douchette.
Joint
d'étanchéité
Flexible
Reniflard
Coude
mural Douchette
Rondelle à grille
Flexible de
douchette
Kohler Co. Français-9 088148-2-AC

Guía de instalación
Ducha de mano y barra deslizante para
hoteles
Herramientas y materiales
Gracias por elegir los productos Kohler
Gracias por elegir los productos Kohler. Su producto de Kohler
Company refleja la verdadera pasión por el diseño, la mano de obra, la
artesanía y la innovación que forman parte de Kohler Company.
Estamos seguros que su confiabilidad y belleza excederán sus más altas
expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la
información más reciente disponible al momento de publicación. En
Kohler Company, nos esforzamos por alcanzar nuestra misión de
mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios
en las características, embalaje o disponibilidad del producto en
cualquier momento, sin previo aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de
instalación o funcionamiento, llámenos al 1-800-4-KOHLER
(1-800-456-4537) desde los EE.UU. y Canadá, ó 001-877-680-1310 desde
México.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Cierre el suministro principal de agua.
Taladro y
brocas
surtidas
Cinta
métrica
Nivel Lápiz Juego de
destornilladores
Kohler Co. Español-1 088148-2-AC

Antes de comenzar (cont.)
Reemplace los tubos de desagüe o suministro de ser necesario.
Kohler Co. se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 088148-2-AC

1. Instale el soporte mural
Instale un niple de 1/2″de modo que sobresalga 9/16″(1,4 cm)
de la pared acabada.
Aplique cinta selladora de roscas al niple.
Enrosque el chapetón y el codo mural en el niple.
Apriete bien con un destornillador robusto insertado dentro de la
salida.
Aplique cinta selladora de roscas a las rocas del codo mural e
instale una válvula rompevacío en el codo mural.
Apriete bien con una llave.
Pared acabada
Codo mural
Válvula rompevacío
Chapetón
Niple de 1/2"
9/16"
(1,4 cm)
088148-2-AC Español-3 Kohler Co.
