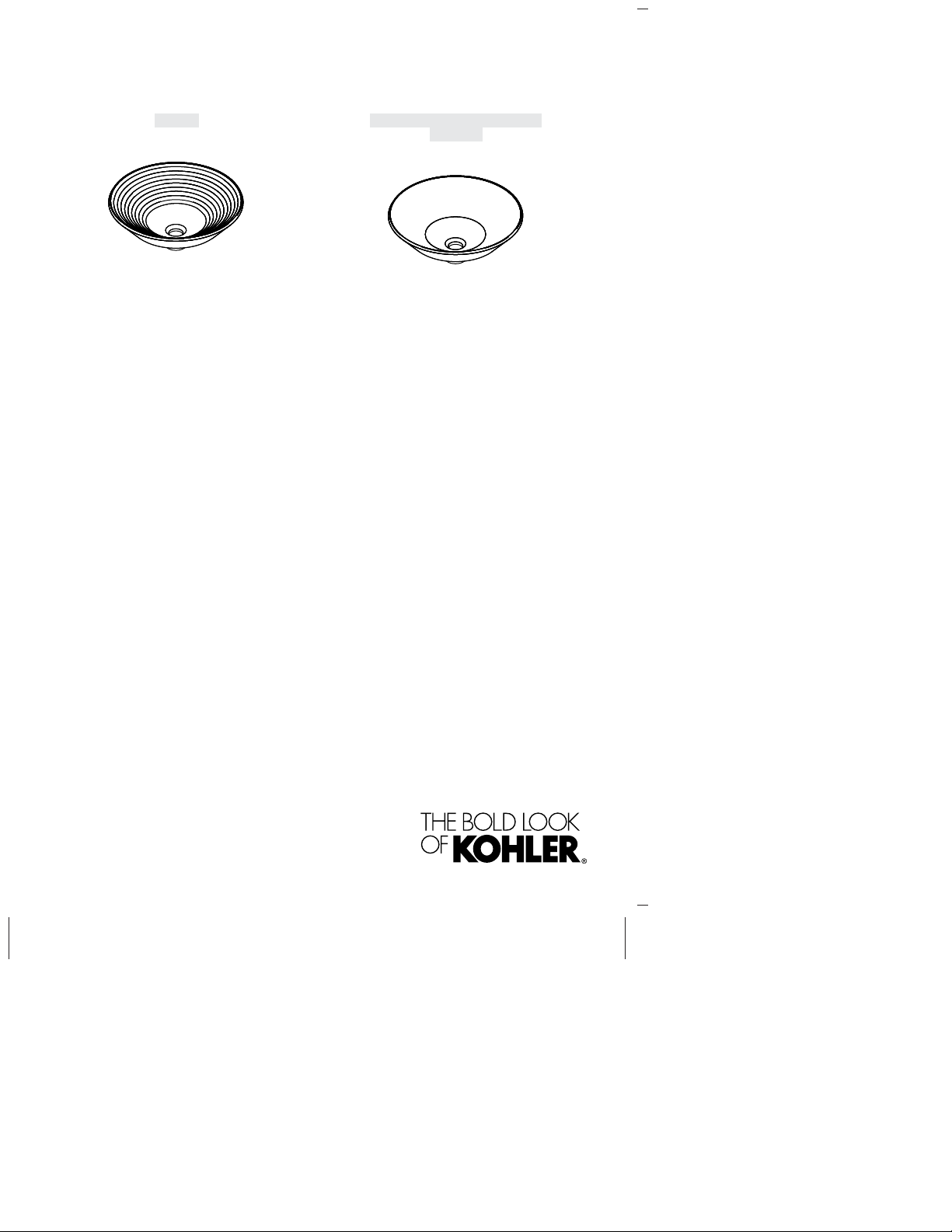

Kohler K-2191 User manual

Installation Guide
Wall-Mount/Above-Counter Bathroom Sinks
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-2191 K-2200, K-14222, K-14223,
K-45922
1018373-2-D

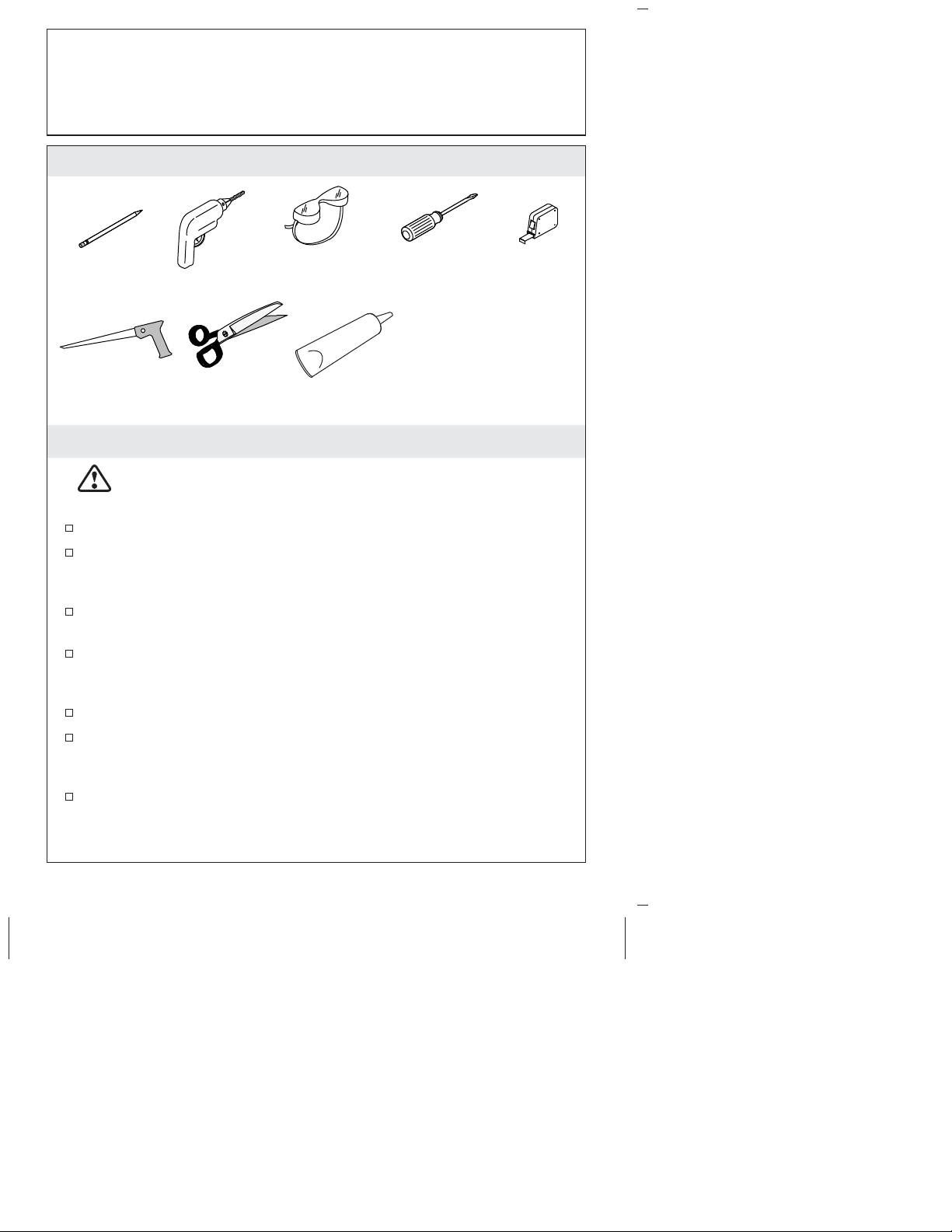

Tools and Materials
Before You Begin
CAUTION: Risk of personal injury. Handle with care.
Vitreous china can break or chip if the product is handled
carelessly.
Observe all local plumbing and building codes.
Prior to installation, unpack the new sink and inspect it for
damage. Return the sink to its protective carton until you are
ready to install it.
Inspect the existing drain and supply tubing. Replace if necessary.
These instructions are for installing the sink to wood frame
construction. For other installations, supply suitable bracing and
fastening devices of sufficient size and strength.
Use the template supplied with the sink.
For replacement installations, make sure the existing cutout is the
same size or smaller than needed for the new sink.
Use these instructions for wall-mount, drop-in and above-counter
installations. Follow only the instructions that apply to your
installation.
You can choose between a wall-mount or countertop faucet
installation, depending upon the setting and styling you desire. A
wall-mount faucet is recommended.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Plus:
• 1/2" drill bit
• Hole Saw
• Safety Shoes
Pencil Drill Screwdriver
Keyhole Saw Scissors
Safety Glasses Tape
Measure
Sealant
1018373-2-D 2 Kohler Co.

1. Preparation
Install the water supplies and drain piping.
NOTE: The sink displayed in the illustration may differ from your
actual product.
Wall-Mount Bracket Installations
Install the sink according to the instructions packed with the
bracket.
Countertop Installations
Position the template on the countertop.
For Wall-Mount Faucets: Provide sufficient spout overhang into
the sink basin. The faucet spout length must be at least 5″(127
mm) to provide proper performance.
For Countertop Faucets: Pay special attention to the spout and
handle fit clearance when locating the faucet. Use the template to
locate the faucet spout hole centerline on the countertop. This
centerline is recommended to provide adequate clearance
between the edge of the sink and the spout.

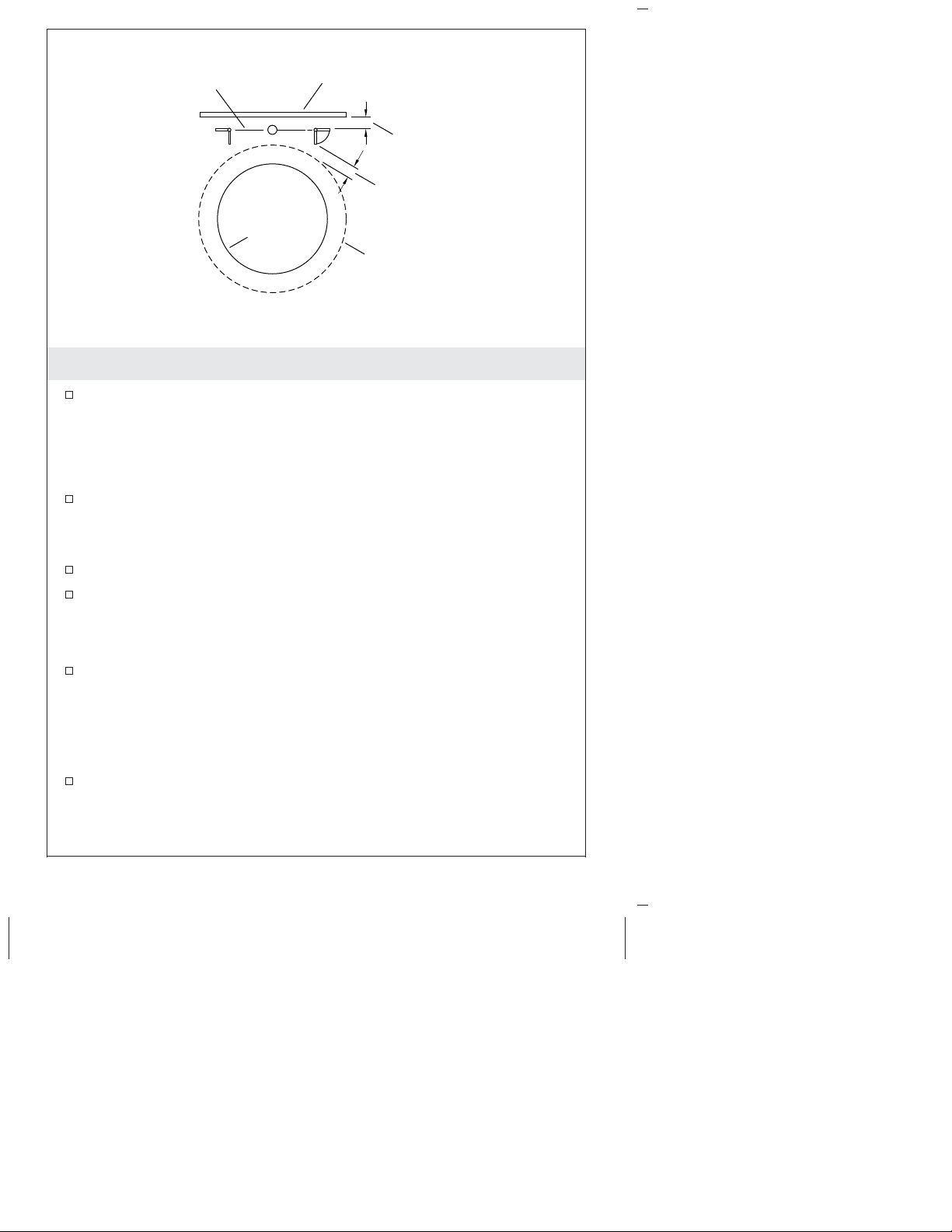

Check for adequate clearance between the backsplash, faucet
spout and handles, and sink. Kohler Co. recommends a clearance
of at least 1″(25 mm).
Refer to the faucet installation instructions for required clearance,
and mark the preferred faucet hole locations using a soft lead
pencil.
Spout
Centerline Backsplash
1" (25 mm) Minimum
Clearance
Outside
Edge of the
Sink
Cut-out
Line
1" (25 mm) Minimum
Clearance
Kohler Co. 3 1018373-2-D

Preparation (cont.)
Trace the template on the countertop.
1018373-2-D 4 Kohler Co.

2. Install the Bathroom Sink
CAUTION: Risk of personal injury. Handle with care.
Product can break, chip or cause injury if handled carelessly.
Get help lifting the sink.
Countertop Installations
Cut out the opening by carefully following the pencil line traced
from the template.
Temporarily set the sink into the countertop cutout to check for
fit.
Remove the sink from the countertop.
Drill the faucet holes.
Install the faucet according to the manufacturer’s instructions.
Install the drain. For pop-up drains, use the custom linkage
provided with this sink instead of the linkage supplied with the
drain.

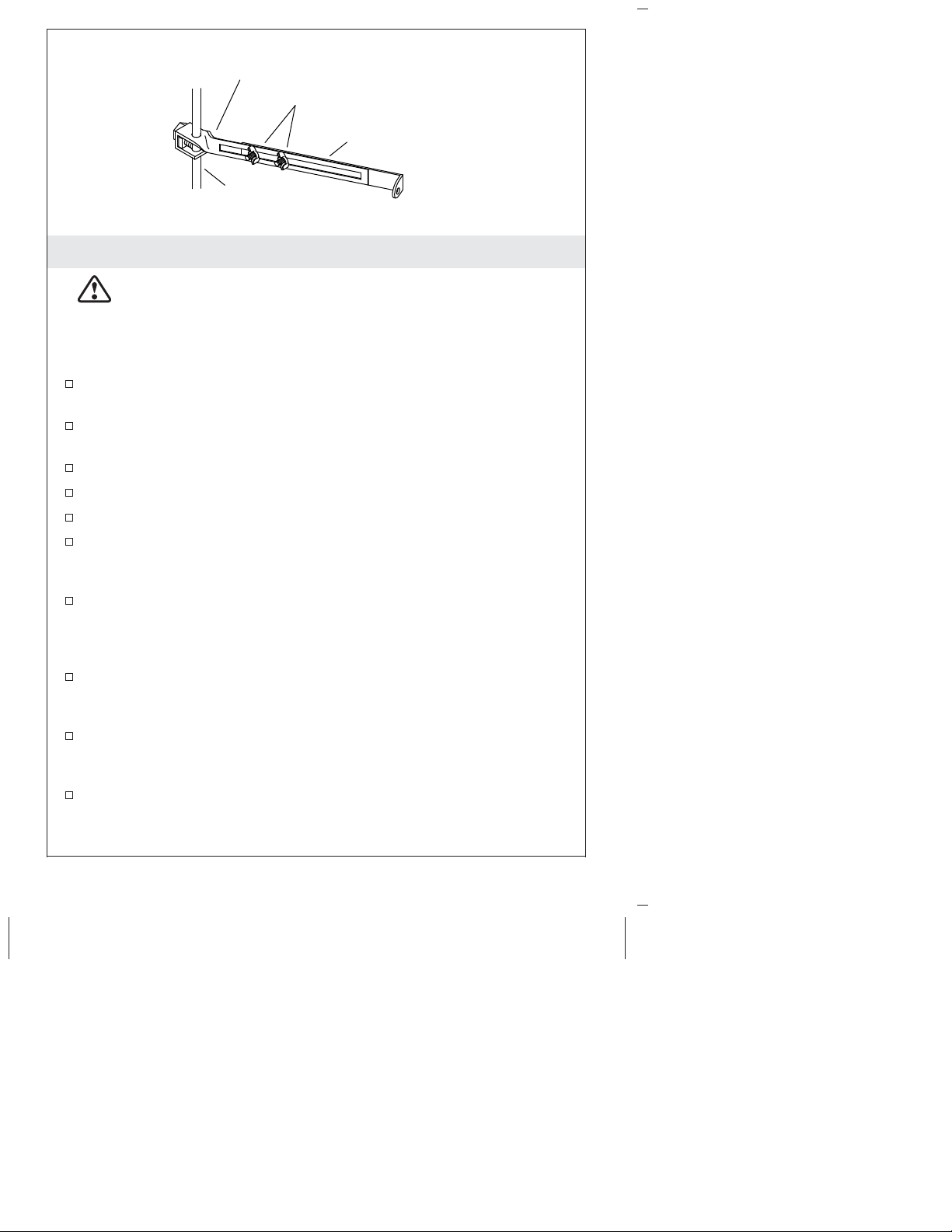

Install the custom linkage as shown. Adjust and/or bend the
linkage as required to achieve smooth, effective pop-up drain
operation. Only bend the linkage at the location shown.
Apply a 1/8″(3 mm) bead of sealant around the countertop
cutout hole. Apply the sealant approximately 1/4″(6 mm) away
from the cutout hole edge.
Set the sink into the countertop cutout. Use care to avoid
smearing the sealant bead. Wipe away any excess sealant with a
clean cloth.
Follow the instructions listed on the sealant label. Allow the
sealant to set for 30 minutes or more before proceeding.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Bend here only.
Adjust here.
Lift Rod
Custom Linkage
Kohler Co. 5 1018373-2-D

Install the Bathroom Sink (cont.)
Run water into the sink and check for leaks.
Clean up with a non-abrasive cleaner.
1018373-2-D 6 Kohler Co.

Guide d’installation
Lavabo à montage mural/vasque à poser
Outils et matériaux
Avant de commencer
ATTENTION: Risque de blessures. Manipuler avec
précaution. La porcelaine vitrifiée peut se briser ou se fendre
si le produit est manipulé avec négligence.
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant l’installation, déballer le nouveau lavabo et l’examiner pour
déceler tout dommage. Remettre le lavabo dans son emballage
jusqu’à son installation.
Inspecter le drain existant et les tuyaux d’alimentation. Remplacer
si nécessaire.
Ces instructions sont pour l’installation d’un lavabo sur une
construction de cadre en bois. Pour d’autres installations, assurer
un renforcement approprié et des éléments de fixation de
dimension et robustesse suffisantes.
Utiliser le gabarit de découpe fourni avec le lavabo.
Pour des installations de remplacement, s’assurer que la découpe
existante est de la même taille ou plus petite que celle requise
pour le nouveau lavabo.
Plus:
• Mèche de 1/2"
• Scie cylindrique
• Chaussures de
sécurité
Crayon
à papier
Perceuse Tournevis
Scie égoïne Ciseaux
Lunettes de
protection
Mètre
ruban
Mastic
Kohler Co. Français-1 1018373-2-D

Avant de commencer (cont.)
Utiliser ces instructions pour des installations murales, à montage
par le dessous ou encastrées. Suivre uniquement les instructions
qui s’appliquent à l’installation voulue.
Le robinet peut être à montage mural ou sur comptoir, selon le
style désiré. Un robinet à montage mural est recommandé.
Kohler Co. se réserve le droit d’apporter toute modification à la
conception des produits et ce, sans préavis, tel que spécifié dans
le catalogue des prix.
1018373-2-D Français-2 Kohler Co.

1. Préparation
Installer l’alimentation d’eau et la tuyauterie du drain.
REMARQUE: Le lavabo illustré peut être différent du produit reçu.
Installations de support mural
Installer le support suivant les instructions d’installation qui
accompagnent le produit.
Installations sur comptoir
Placer le gabarit sur le comptoir.
Pour robinets à montage mural: S’assurer que la longueur du bec
du robinet est suffisante dans le bassin du lavabo. La longueur du
bec du robinet doit être d’au moins 5″(127 mm) pour un bon
fonctionnement.
Pour robinets sur comptoir: Tenir en compte l’espacement pour
l’ajustement du bec et de la poignée, au moment de déterminer
l’emplacement du robinet. Utiliser le gabarit pour déterminer
l’emplacement de l’axe central de l’orifice du bec sur le comptoir.
Cet axe est recommandé pour fournir un dégagement adéquat
entre le rebord du lavabo et le bec.
Vérifier que le dégagement est adéquat entre le dosseret, le bec et
les poignées du robinet et le lavabo. Kohler Co. recommande un
espacement d’au moins 1″(25 mm)
Ligne centrale
du bec Dosseret
Ligne de
découpe
Dégagement minimum
de 1" (25 mm)
Rebord extérieur
du lavabo
Dégagement minimum
de 1" (25 mm)
Kohler Co. Français-3 1018373-2-D

Préparation (cont.)
Se référer aux instructions d’installation du robinet pour le
dégagement requis et marquer les emplacements avec un crayon
à papier.
Tracer le gabarit sur le comptoir.
1018373-2-D Français-4 Kohler Co.

2. Installer le lavabo
ATTENTION: Risque de blessures. Manipuler avec
précaution. Le produit peut se casser, se fendre ou causer des
blessures s’il est manipulé sans précaution. Demander de
l’aide pour soulever le lavabo.
Installations sur comptoir
Découper l’ouverture en suivant soigneusement la ligne tracée au
crayon du gabarit.
Placer le lavabo temporairement dans la découpe du comptoir et
vérifier l’ajustage.
Retirer le lavabo du comptoir.
Percer les orifices pour le robinet.
Installer le robinet conformément aux instructions du fabricant.
Installer le drain. Pour les drains mécaniques, utiliser le raccord
sur mesure fourni avec le lavabo et non pas celui fourni avec le
drain.
Installer le raccord sur mesure tel qu’indiqué. Ajuster et/ou
tordre le raccord sur mesure tel que requis afin d’assurer une
opération douce et effective du drain. Ne tordre le raccord qu’à
l’emplacement indiqué.
Appliquer un boudin de 1/8″(3 mm) d’agent d’étanchéité autour
de la découpe du comptoir. Appliquer l’agent d’étanchéité à
environ 1/4″(6 mm) de distance du bord de la découpe.
Placer le lavabo dans l’ouverture du comptoir. Faire attention de
ne pas faire déborder l’agent d’étanchéité. Essuyer tout excès
d’agent d’étanchéité avec un chiffon propre.
Suivre les instructions indiquées sur l’étiquette de l’agent
d’étanchéité. Laisser prendre l’agent d’étanchéité pendant au
moins 30 minutes avant de continuer.
Plier ici uniquement.
Ajuster ici.
Tige de levage
Raccord
customisé
Kohler Co. Français-5 1018373-2-D

Installer le lavabo (cont.)
Raccorder et serrer le siphon au drain, puis terminer les
raccordements d’eau au robinet selon les instructions fournies
avec le robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Nettoyer avec un nettoyant non abrasif.
1018373-2-D Français-6 Kohler Co.

Guía de instalación
Lavabos de baño de sobre encimera/montaje
a la pared
Herramientas y materiales
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales. Maneje el
producto con cuidado. La porcelana vitrificada puede
romperse o despostillarse si no se maneja con cuidado.
Cumpla con todos los códigos locales de plomería y construcción.
Antes de la instalación, desembale el lavabo nuevo y verifique
que no esté dañado. Coloque el lavabo en la caja como protección
hasta el momento de la instalación.
Examine las tuberías existentes de suministro y de desagüe.
Reemplace si es necesario.
Estas instrucciones son para instalar el lavabo en una estructura
de madera. Para otras instalaciones, provea el refuerzo adecuado
y los herrajes de suficiente tamaño y resistencia.
Utilice la plantilla incluida con el lavabo.
Para instalaciones de reemplazo, asegúrese de que la abertura
existente sea de igual o menor tamaño que la necesaria para el
lavabo nuevo.
Utilice estas instrucciones para las instalaciones a la pared, de
sobreponer o sobre encimera. Siga sólo las instrucciones
correspondientes a su instalación.
Más:
• Broca de 1/2"
• Serrucho de punta
• Botas de seguridad
Lápiz Taladro Destornillador
Serrucho de calar Tijeras
Lentes de
seguridad
Cinta para
medir
Sellador
Kohler Co. Español-1 1018373-2-D

Antes de comenzar (cont.)
Puede elegir entre una instalación de grifería a la pared o en
encimera, dependiendo del tipo de decoración y estilo deseado.
Se recomienda una grifería de montaje a la pared.
Kohler Co. se reserva el derecho de modificar el diseño de
productos sin previo aviso, tal como se especifica en la lista de
precios.
1018373-2-D Español-2 Kohler Co.

1. Preparación
Instale los suministros de agua y la tubería de desagüe.
NOTA: El lavabo representado en la ilustración puede ser diferente
del producto que haya adquirido.
Instalaciones de soporte de montaje a la pared
Instale el lavabo conforme a las instrucciones incluidas con el
soporte.
Instalaciones sobre encimera
Coloque la plantilla sobre la encimera.
Para griferías de montaje a la pared: Proporcione suficiente
espacio de voladizo para el surtidor dentro del lavabo. La
longitud del surtidor debe ser de al menos 5″(127 mm) para que
funcione bien.
Para griferías de instalación en encimera: Cuando determine la
ubicación de la grifería, preste especial atención al espacio libre
necesario para el surtidor y las manijas. Utilice la plantilla para
marcar la línea central del orificio de surtidor en la encimera. Se
recomienda emplear la línea central para proporcionar el espacio
libre adecuado entre el filo del lavabo y el surtidor.
Verifique que haya espacio suficiente entre el protector contra
salpicaduras, el surtidor, las manijas y el lavabo. Kohler Co.
recomienda un espacio libre de al menos 1″(25 mm).
Línea central
del surtidor Protector contra salpicaduras
Espacio libre
mínimo de
1" (25 mm)
Filo exterior
del lavabo
Línea
de corte
Espacio libre mínimo
de 1" (25 mm)
Kohler Co. Español-3 1018373-2-D

Preparación (cont.)
Consulte el espacio libre necesario en las instrucciones de
instalación de la grifería y marque las ubicaciones preferidas para
los orificios de la grifería con un lápiz de mina blanda.
Trace la plantilla sobre la encimera.
1018373-2-D Español-4 Kohler Co.

2. Instale el lavabo de baño
PRECAUCIÓN: Riesgo de lesiones personales. Maneje el
producto con cuidado. El producto puede romperse,
despostillarse o causar lesiones si no se maneja con cuidado.
Obtenga ayuda para levantar el lavabo.
Instalaciones sobre encimera
Corte la abertura con cuidado siguiendo la línea trazada con lápiz
en la plantilla.
Coloque el lavabo temporalmente en la abertura de la encimera y
verifique el ajuste.
Retire el lavabo de la encimera.
Taladre los orificios para la grifería.
Instale la grifería conforme a las instrucciones del fabricante.
Instale el desagüe. En los desagües automáticos, utilice la
articulación a medida incluida con el lavabo en vez de la
suministrada con el desagüe.
Instale la articulación a la medida como se ilustra. Ajuste y/o
doble la articulación según sea necesario, para lograr que el
desagüe automático funcione de manera eficaz y sin problemas.
Doble la articulación sólo en el lugar ilustrado.
Aplique una tira de sellador de 1/8″(3 mm) alrededor de la
abertura de la encimera. Aplique sellador aproximadamente a
1/4″(6 mm) del filo de la abertura.
Coloque el lavabo sobre la abertura de la encimera. Trabaje con
cuidado para no dispersar la tira de sellador. Limpie el exceso de
sellador con un paño limpio.
Siga las instrucciones contenidas en la etiqueta del sellador. Antes
de continuar, deje que el sellador se seque durante 30 minutos o
más.
Doble sólo aquí.
Ajuste aquí.
Articulación
a la medida
Tirador
Kohler Co. Español-5 1018373-2-D

Instale el lavabo de baño (cont.)
Conecte y apriete la trampa al desagüe y termine las conexiones
del suministro de agua a la grifería, según las instrucciones
incluidas con la grifería.
Haga circular agua al lavabo y verifique que no haya fugas.
Limpie con un limpiador no abrasivo.
1018373-2-D Español-6 Kohler Co.

1018373-2-D

USA/Canada: 1-800-4-KOHLER
México: 001-877-680-1310
kohler.com
©2012 Kohler Co.
1018373-2-D
