Kohler K-2191 User manual

Installation Guide
Wall-Mount/Above Counter Lavatories
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”

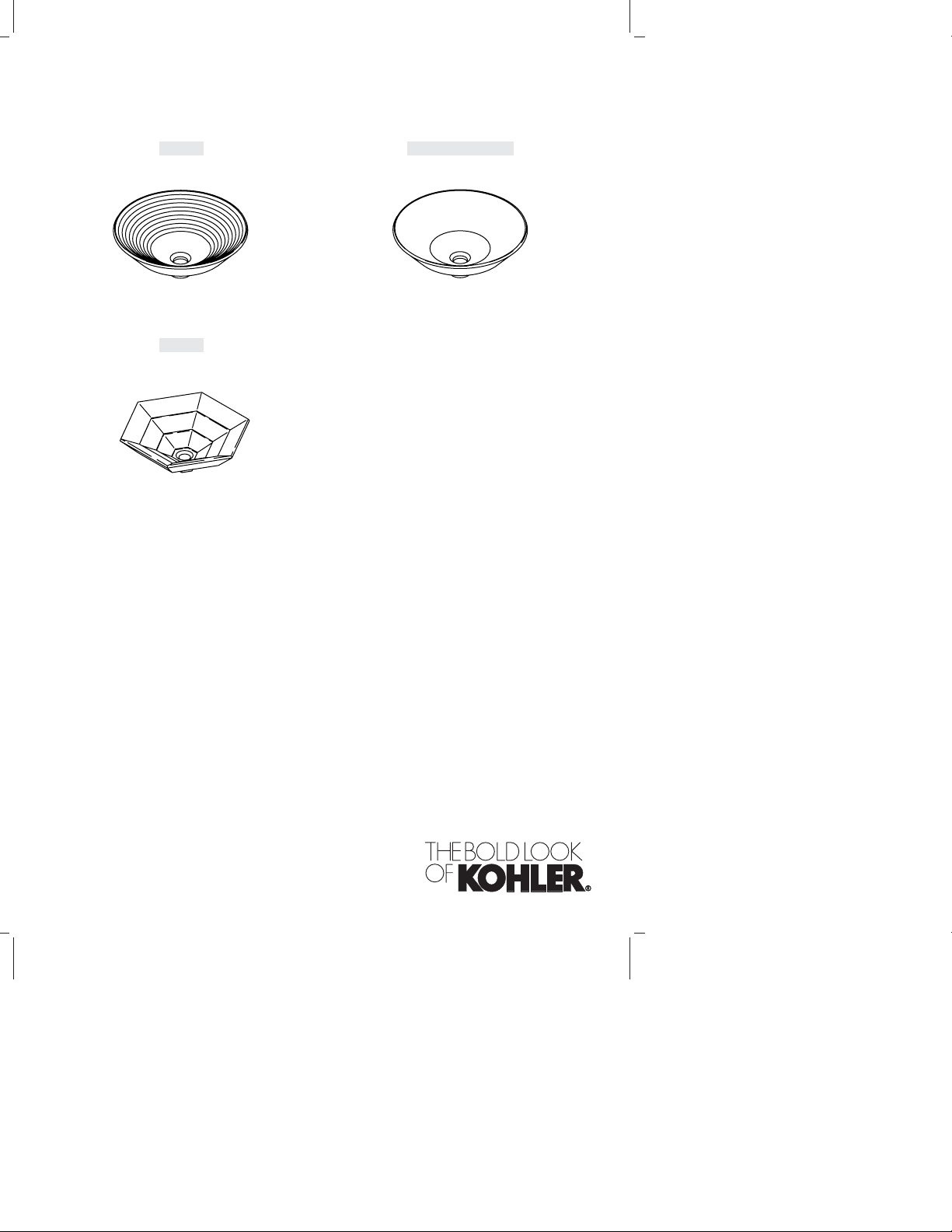

K-2191 K-2200, K-14223
K-2203
1018373-2-C

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company
product reflects the true passion for design, craftsmanship, artistry, and
innovation Kohler Company stands for. We are confident its
dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product
information available at the time of publication. At Kohler Company,
we strive to fulfill our mission of improving the level of gracious living
for each person who is touched by our products and services. We
reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any
installation or performance problems, please call 1-800-4KOHLER
(1-800-456-4537) from within the USA and Canada, or 001-877-680-1310
from within Mexico.

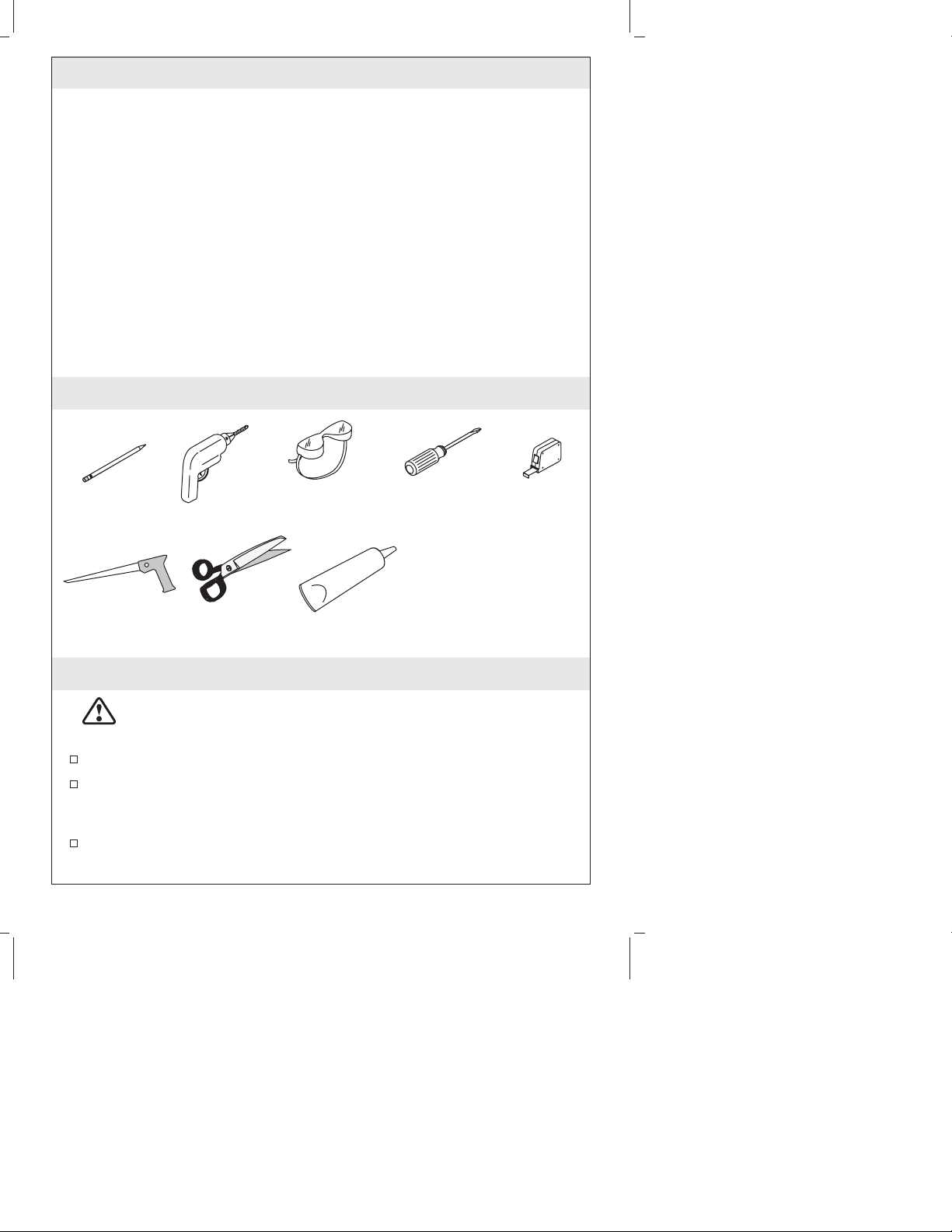

Tools and Materials
Before You Begin
CAUTION: Risk of personal injury or product damage.
Handle with care. Vitreous china can break or chip if the
product is handled carelessly.
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
Inspect the existing drain and supply tubing. Replace if necessary.
Plus:
• 1/2" drill bit
• Hole Saw
• Safety Shoes
Pencil Drill Screwdriver
Keyhole Saw Scissors
Safety Glasses Tape
Measure
Sealant
1018373-2-C 2 Kohler Co.

Before You Begin (cont.)
These instructions are for installing the lavatory to wood frame
construction. For other installations, supply suitable bracing and
fastening devices of sufficient size and strength.
Use the template supplied with the lavatory.
For replacement installations, make sure the existing cutout is the
same size or smaller than needed for the new lavatory.
Use these instructions for wall-mount, self-rimming and above
counter installations. Follow only the instructions that apply to
your installation.
You can choose between a wall-mount or countertop faucet
installation, depending upon the setting and styling you desire. A
wall-mount faucet is recommended.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Kohler Co. 3 1018373-2-C

1. Preparation
Install the water supplies and drain piping according to the
roughing-in information.
NOTE: The lavatory displayed in the illustration may differ from
your actual product.
Wall-Mount Bracket Installations
NOTE: The K-2191 and K-2200 lavatories can be installed on this
wall-mount bracket. The K-2203 is not suitable for wall-mount
bracket installation.
Install the lavatory according to the instructions packed with the
bracket.
Countertop Installations
Position the template on the countertop.
For Wall-Mount Faucets: Provide sufficient spout overhang into
the lavatory basin. The faucet spout length must be at least 5″
(12.7 cm) to provide proper performance.
For Countertop Faucets: Pay special attention to the spout and
handle fit clearance when locating the faucet. Use the template to
locate the faucet spout hole centerline on the countertop. This
centerline is recommended to provide adequate clearance
between the edge of the lavatory and the spout.

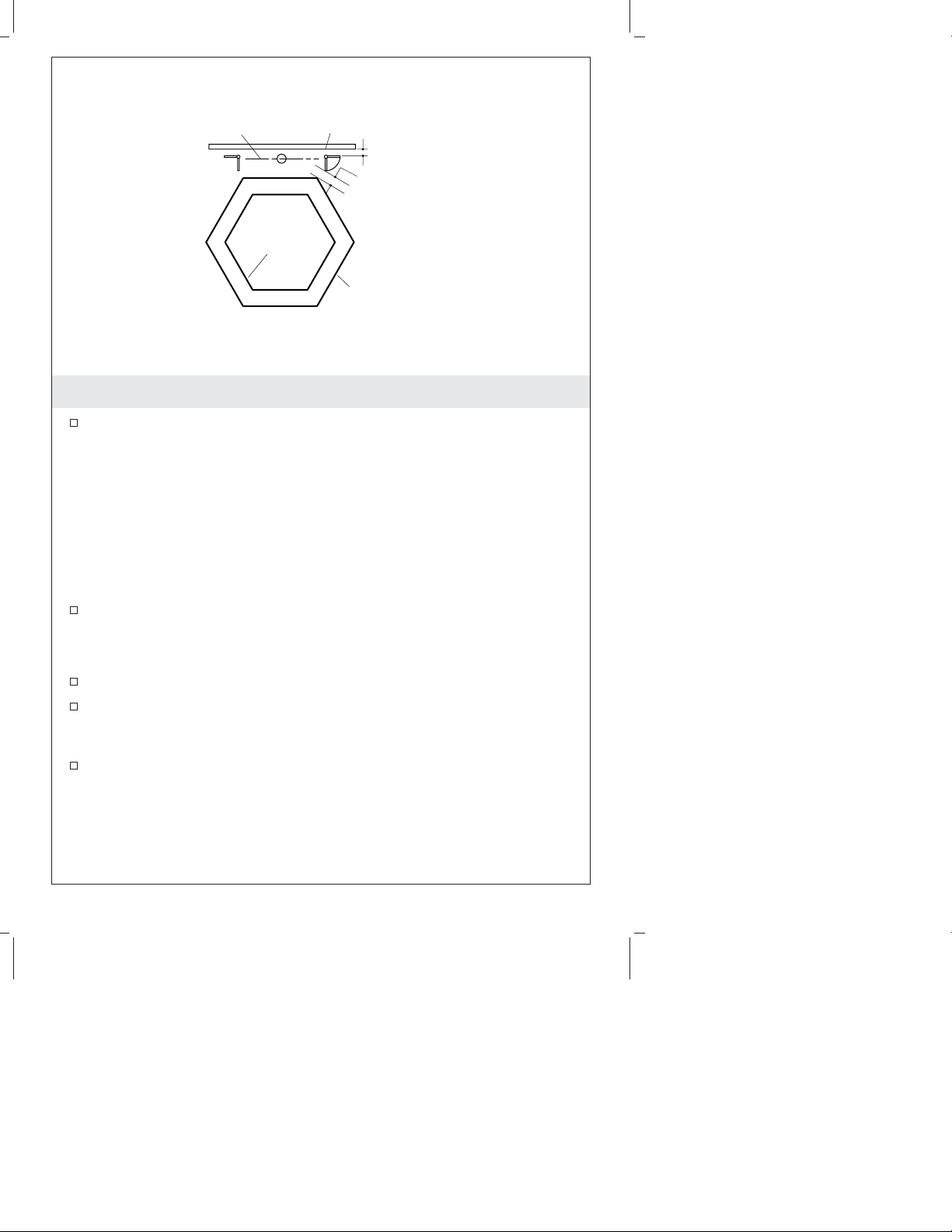

Spout
Centerline Backsplash
Cut-out Line
1" (2.5 cm)
Minimum
Clearance
Outside
Edge of
Lavatory
1018373-2-C 4 Kohler Co.

Preparation (cont.)
Check for adequate clearance between the backsplash, faucet
spout and handles, and lavatory. Kohler Co. recommends a
clearance of at least 1″(2.5 cm).
Refer to the faucet installation instructions for required clearance,
and mark the preferred faucet hole locations using a soft lead
pencil.
Trace the template on the countertop.
Kohler Co. 5 1018373-2-C

2. Install the Lavatory
CAUTION: Risk of personal injury or product damage.
Handle with care. Product can break, chip or cause injury if
handled carelessly. Get help lifting the lavatory.
Countertop Installations
Cut out the opening by carefully following the pencil line traced
from the template.
Temporarily set the lavatory into the countertop cutout to check
for fit.
Remove the lavatory from the countertop.
Drill the faucet holes.
Install the faucet according to the manufacturer’s instructions.
Install the drain. For pop-up drains, use the custom linkage
provided with this lavatory instead of the linkage supplied with
the drain.
Install the custom linkage as shown. Adjust and/or bend the
linkage as required to achieve smooth, effective pop-up drain
operation. Only bend the linkage at the location shown.
Apply a 1/8″(3 mm) bead of sealant around the countertop
cutout hole. Apply the sealant approximately 1/4″(6 mm) away
from the cutout hole edge.
Set the lavatory into the countertop cutout. Use care to avoid
smearing the sealant bead. Wipe away any excess sealant with a
clean cloth.
Follow the instructions listed on the sealant label. Allow the
sealant to set for 30 minutes or more before proceeding.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.

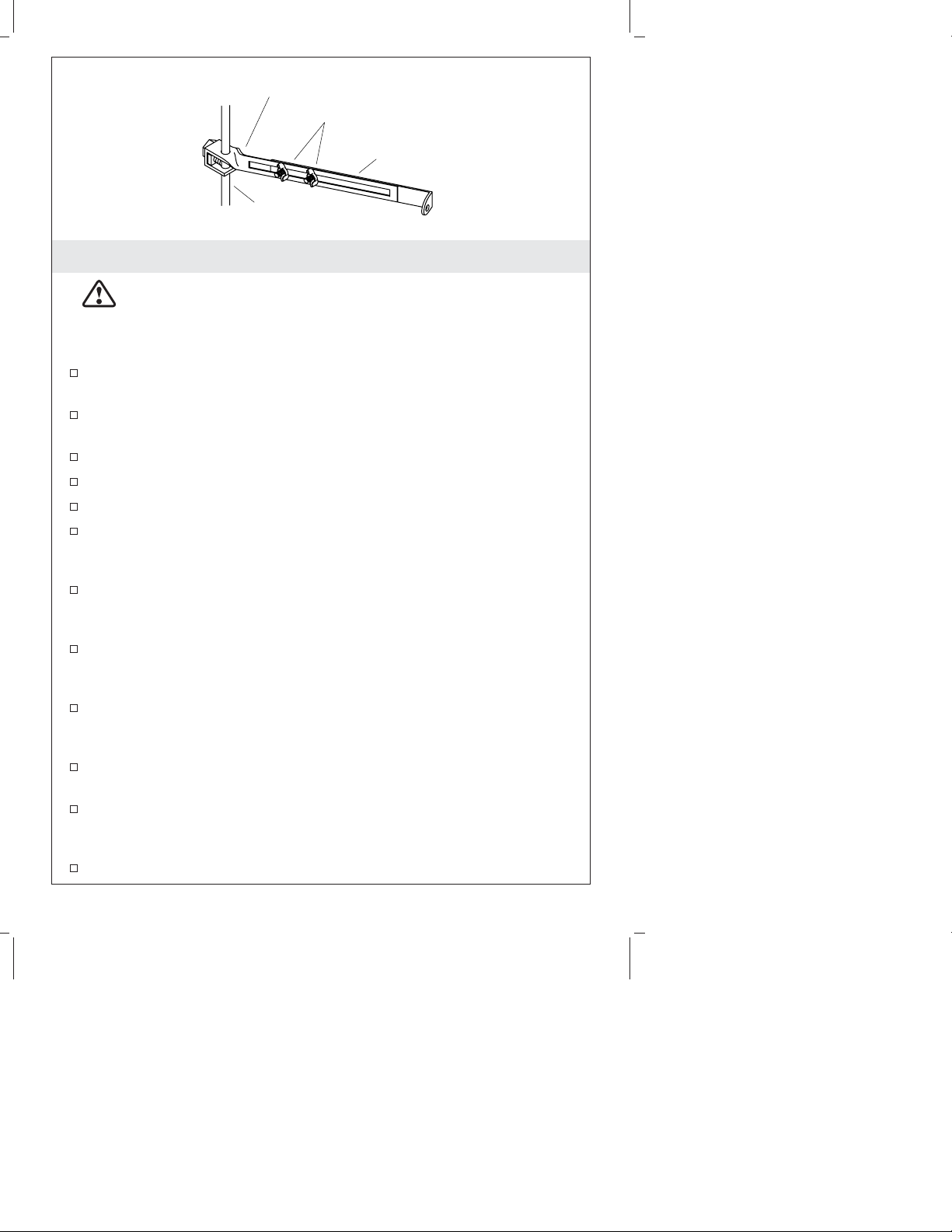

Bend here only.
Adjust here.
Lift Rod
Custom Linkage
1018373-2-C 6 Kohler Co.

Install the Lavatory (cont.)
Clean up with a non-abrasive cleaner.
Kohler Co. 7 1018373-2-C

Guide d’installation
Lavabos avec fixation au mur/au-dessus du
comptoir

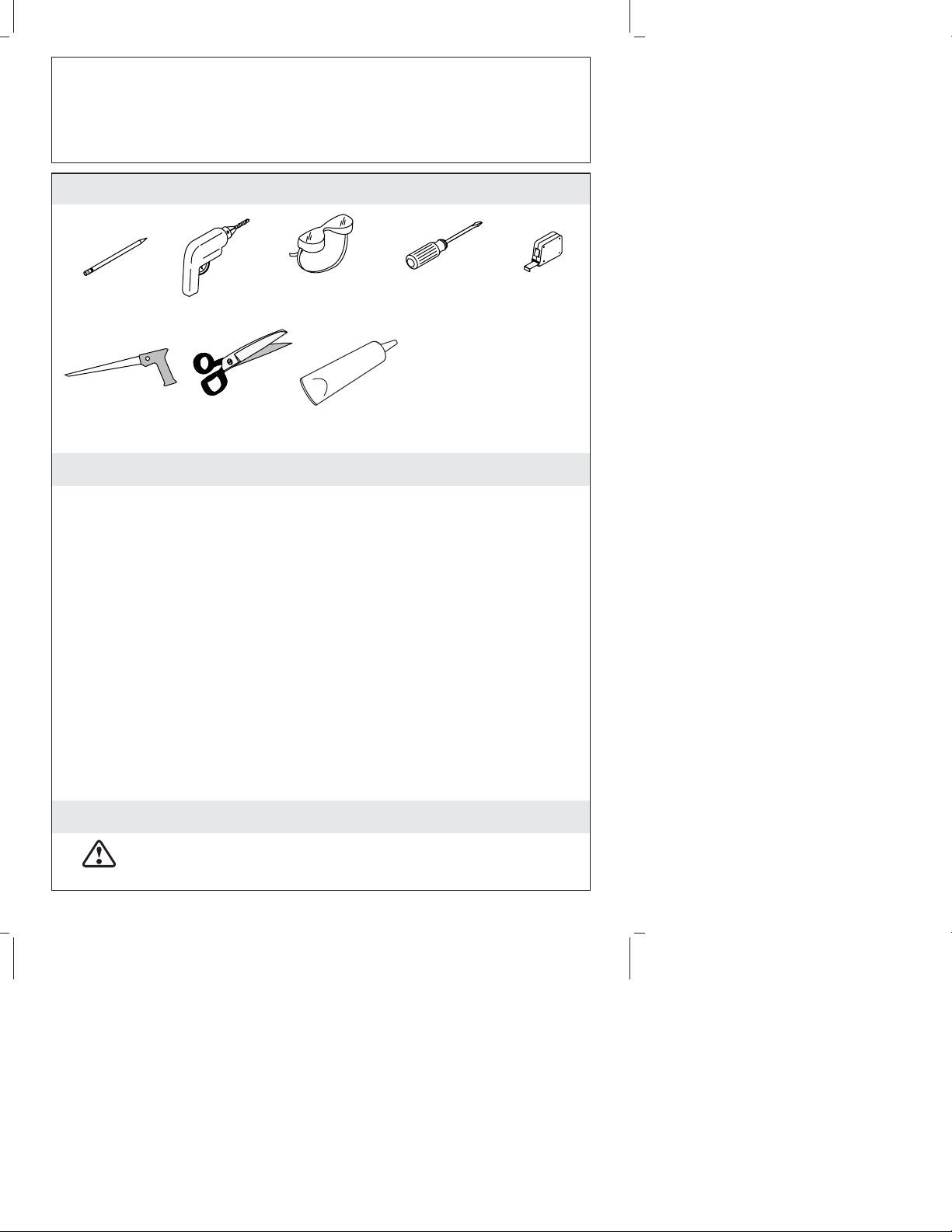

Outils et Matériaux
Merci d’avoir choisi la compagnie Kohle
Merci d’avoir choisi la compagnie Kohler. Votre produit de la
compagnie Kohler reflète la véritable passion du design, d’artisanat,
d’art et d’innovation représentant la compagnie Kohler. Nous sommes
confiants que sa fiabilité et beauté surpasseront vos exigences les plus
élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible
au moment de la publication. A la compagnie Kohler, nous aspirons à
remplir notre mission d’améliorer le niveau de vie gracieux pour
chaque individu affecté par nos produits et services. Nous nous
réservons le droit d’apporter des modifications aux caractéristiques,
aux emballages et à la disponibilité des produits à tout moment, et ce
sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce
guide. En cas de problème d’installation ou de performance, veuillez
composer le 1-800-4-KOHLER (1-800-456-4537) à partir des É.U., et
Canada, ou le 001-877-680-1310 à partir du Mexique.
Avant de commencerr
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Manipuler avec précaution.
Plus:
• Mèche de 1/2"
• Scie cylindrique
• Chaussures de
sécurité
Crayon
à papier
Perceuse Tournevis
Scie égoïne Ciseaux
Lunettes de
protection
Mètre
ruban
Mastic
Kohler Co. Français-1 1018373-2-C

Avant de commencerr (cont.)
La porcelaine vitrifiée peut se briser ou se fendre si le produit
est manipulé avec négligence.
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant son installation, déballer le nouveau lavabo et l’examiner
pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection jusqu’à être prêt à l’installer.
Inspecter le drain existant et la tuyauterie d’alimentation.
Remplacer si nécessaire.
Ces instructions sont pour l’installation d’un lavabo sur une
construction de cadre en bois. Pour d’autres installations, fournir
un renforcement approprié et des dispositifs de fixation de
dimension et résistance suffisantes.
Utiliser le gabarit de découpe fourni avec le lavabo.
Pour des installations de remplacement, s’assurer que la découpe
existante soit de la même taille ou plus petite que celle requise
pour le nouveau lavabo.
Utiliser ces instructions pour des installations murales, à rebord
intégré et sur comptoir. Suivre uniquement les instructions qui
s’appliquent à votre installation.
Vous pouvez choisir entre un robinet à montage mural ou sur
comptoir, selon le style désiré. Un robinet à montage mural est
recommandé.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Kohler Co. Français-2 1018373-2-C

1. Préparation
Installer les alimentations d’eau et la tuyauterie du drain selon
l’information du plan de raccordement.
REMARQUE : Le lavabo montré sur l’illustration peut être différent
de votre produit.
Installations de support mural
REMARQUE : Les lavabos K-2191 et K-2200 peuvent être installés
sur ce support à montage mural. Le K-2203 n’est pas adéquat pour
une installation de support à montage mural.
Installer le lavabo suivant les instructions emballées avec le
support.
Installations sur comptoir
Placer le gabarit sur le comptoir.
Pour robinets à montage mural: Prévoir un dégagement suffisant
du bec verseur dans le bassin du lavabo. La longueur du bec du
robinet doit être d’au moins 5″(12,7 cm) pour un bon
fonctionnement.
Pour robinets sur comptoir: Tenir en compte l’espacement pour
l’ajustement du bec et de la poignée, au moment de déterminer
l’emplacement du robinet. Utiliser le gabarit pour déterminer
l’emplacement de l’axe central de l’orifice du bec sur le comptoir.
Cet axe est recommandé pour fournir un dégagement adéquat
entre le rebord du lavabo et le bec.
Ligne centrale
du bec Dosseret
Ligne de
découpe
Dégagement
minimum de
1" (2,5 cm)
Rebord
extérieur du
lavabo
1018373-2-C Français-3 Kohler Co.

Préparation (cont.)
Vérifier que le dégagement est adéquat entre le dosseret, le bec et
les poignées du robinet et le lavabo. Kohler Co. recommande un
espacement d’au moins 1″(2.5 cm)
Se référer aux instructions d’installation du robinet pour le
dégagement requis et marquer les emplacements préférés pour
l’orifice du robinet avec un crayon à papier.
Tracer le pourtour sur le comptoir.
Kohler Co. Français-4 1018373-2-C

2. Installez le Lavabo
ATTENTION : Risque de blessure corporelle ou
d’endommagement du produit. Manipuler avec précaution.
Le produit peut se casser, se fendre ou causer des blessures
s’il est manipulé sans précaution. Demander de l’aide pour
soulever le lavabo.
Installations sur comptoir
Découper l’ouverture en suivant soigneusement la ligne tracée au
crayon du gabarit.
Placer le lavabo temporairement dans la découpe du comptoir et
vérifier l’ajustage.
Retirer le lavabo du comptoir.
Percer les orifices pour le robinet.
Installer le robinet conformément aux instructions du fabricant.
Installer le drain. Pour les drains mécaniques, utiliser le raccord
fourni avec le lavabo et non pas celui fourni avec le drain.
Installer le raccord sur mesure tel qu’indiqué. Ajuster et/ou
tordre le raccord sur mesure tel que requis afin d’assurer une
opération douce et effective du drain. Ne tordre le raccord qu’à
l’emplacement indiqué.
Appliquer un boudin de 1/8″(3 mm) de matériau d’étanchéité
autour de la découpe du comptoir. Appliquer du mastic à environ
1/4″(6 mm) de distance du rebord de la découpe.
Placer le lavabo dans l’ouverture du comptoir. Étendre le mastic
soigneusement pour éviter les débordements. Essuyer tout
excédent de mastic à l’aide d’un chiffon propre.
Suivre les instructions listées sur label du mastic. Laisser prendre
le mastic pour au moins 30 minutes avant de continuer.
Plier ici uniquement.
Ajuster ici.
Tige de levage
Raccord
customisé
1018373-2-C Français-5 Kohler Co.

Installez le Lavabo (cont.)
Connecter et serrer le siphon au drain, puis effectuer les
connexions d’alimentation d’eau au robinet selon les instructions
emballées avec le robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Nettoyer avec un agent nettoyant non-abrasif.
Kohler Co. Français-6 1018373-2-C

Guía de instalación
Lavabos de montaje a la pared/arriba de la
cubierta
Herramientas y materiales
Gracias por elegir los productos de Kohler
Gracias por elegir los productos Kohler. Su producto de Kohler
Company refleja la verdadera pasión por el diseño, la mano de obra, la
artesanía y la innovación que forman parte de Kohler Company.
Estamos seguros que su confiabilidad y belleza excederán sus más altas
expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la
información más reciente disponible al momento de publicación. En
Kohler Company, nos esforzamos por alcanzar nuestra misión de
mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios
en las características, embalaje o disponibilidad del producto en
cualquier momento, sin previo aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de
instalación o funcionamiento, llámenos al 1-800-4-KOHLER
(1-800-456-4537) desde los EE.UU. y Canadá, ó 001-877-680-1310 desde
México.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Maneje el producto con cuidado. La porcelana
Más:
• Broca de 1/2"
• Serrucho de punta
• Botas de seguridad
Lápiz Taladro Destornillador
Serrucho de calar Tijeras
Lentes de
seguridad
Cinta para
medir
Sellador
Kohler Co. Español-1 1018373-2-C

Antes de comenzar (cont.)
vitrificada puede romperse o despostillarse si no se maneja
con cuidado.
Cumpla con todos los códigos locales de plomería y construcción.
Antes de la instalación, desembale el lavabo nuevo y revíselo
para asegurarse de que no esté dañado. Vuelva a colocar el
lavabo en la caja como protección hasta que lo instale.
Examine las tuberías existentes de suministro y de desagüe.
Reemplace de ser necesario.
Estas instrucciones son para instalar el lavabo en una estructura
de madera. Para otras instalaciones, provea el refuerzo adecuado
y los herrajes de suficiente tamaño y resistencia.
Utilice la plantilla incluida con el lavabo.
Si va a reemplazar el lavabo, verifique que la abertura existente
sea de igual o menor tamaño que la necesaria para el nuevo
lavabo.
Utilice estas instrucciones para las instalaciones a la pared, con
borde terminado o sobre cubierta. Siga las instrucciones
correspondientes a su instalación.
Puede elegir entre una instalación de grifería en la pared o en
cubierta, dependiendo del tipo de decoración y estilo deseado. Se
recomienda una grifería de montaje a la pared.
Kohler Co. se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
Kohler Co. Español-2 1018373-2-C

1. Preparación
Instale las tuberías de suministro de agua y de desagüe conforme
a la información del diagrama de instalación.
NOTA: El lavabo representado en la ilustración puede ser diferente
del producto que haya adquirido.
Instalaciones de soportes de montaje a la pared
NOTA: Los lavabos K-2191 y K-2200 se pueden instalar con este
soporte de montaje a la pared. El K-2203 no es adecuado para la
instalación con soportes de montaje a la pared.
Instale el lavabo conforme a las instrucciones incluidas con el
soporte.
Instalaciones sobre cubierta
Coloque la plantilla sobre la cubierta.
Para griferías de montaje a la pared: Haga que el surtidor
sobresalga lo suficiente dentro del lavabo. La longitud del
surtidor debe ser de al menos 5″(12,7 cm) para que funcione
bien.
Para griferías de instalación en cubierta: Cuando determine la
ubicación de la grifería, preste especial atención al espacio libre
necesario para encajar el surtidor y las manijas. Utilice la plantilla
para marcar la línea central del orificio de surtidor en la cubierta.
Se recomienda emplear la línea central para proporcionar el
espacio libre adecuado entre el borde del lavabo y el surtidor.
Línea central
del surtidor
Protector contra
salpicaduras
Línea
de corte
Espacio
libre
mínimo de
1" (2,5 cm)
Filo exterior
del lavabo
1018373-2-C Español-3 Kohler Co.

Preparación (cont.)
Verifique que haya espacio suficiente entre el protector contra
salpicaduras, el surtidor, las manijas y el lavabo. Kohler Co.
recomienda un espacio libre de al menos 1″(2,5 cm).
Consulte el espacio libre necesario en las instrucciones de
instalación de la grifería y marque las ubicaciones preferidas para
los orificios de la grifería con un lápiz de mina blanda.
Trace la plantilla sobre la cubierta.
Kohler Co. Español-4 1018373-2-C

2. Instale el lavabo
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Maneje el producto con cuidado. El producto
puede romperse, despostillarse o causar lesiones si no se
maneja con cuidado. Pida ayuda para levantar el lavabo.
Instalaciones sobre cubierta
Corte la abertura con cuidado siguiendo la línea trazada de la
plantilla.
Coloque el lavabo temporalmente en la cubierta y verifique el
ajuste.
Retire el lavabo de la cubierta.
Taladre los orificios para la grifería.
Instale la grifería conforme a las instrucciones del fabricante.
Instale el desagüe. En los desagües automáticos, utilice la
articulación a medida incluida con el lavabo en vez de la
suministrada con el desagüe.
Instale la articulación a la medida como se ilustra. Ajuste y/o
doble la articulación cuanto sea necesario, para lograr que el
desagüe automático funcione de manera eficaz y sin problemas.
Doble la articulación sólo en el lugar ilustrado.
Aplique una tira de sellador de 1/8″(3 mm) alrededor de la
abertura de la cubierta. Aplique sellador aproximadamente 1/4″
(6 mm) lejos del borde de la abertura.
Coloque el lavabo sobre la abertura de la cubierta. Trabaje con
cuidado para no dispersar la capa de sellador. Limpie el exceso
de sellador con un paño limpio.
Siga las instrucciones contenidas en la etiqueta del sellador. Antes
de continuar, deje que el sellador se seque durante 30 minutos o
más.
Doble sólo aquí.
Ajuste aquí.
Tirador
Articulación
a la medida
1018373-2-C Español-5 Kohler Co.

Instale el lavabo (cont.)
Conecte y apriete la trampa al desagüe y termine las conexiones
del suministro de agua a la grifería, según las instrucciones
incluidas con la grifería.
Haga correr agua en el lavabo y verifique que no haya fugas.
Limpie con un limpiador no abrasivo.
Kohler Co. Español-6 1018373-2-C

USA/Canada: 1-800-4KOHLER
México: 001-877-680-1310
kohler.com
©2009 Kohler Co.
1018373-2-C
