Kohler K-6330 Assembly instructions

Homeowners Guide
Kitchen Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K–6330
1025493-5-B

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company
product reflects the true passion for design, craftsmanship, artistry, and
innovation Kohler Company stands for. We are confident its
dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All information in this guide is based upon the latest product
information available at the time of publication. At Kohler Company,
we strive to fulfill our mission of improving the level of gracious living
for each person who is touched by our products and services. We
reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. Pay special attention to
the care and cleaning instructions.
Your New Kohler Kitchen Faucet
Your new Kohler kitchen faucet blends classic styling with the ease of
operation for a unique expression in your kitchen. All metal
construction and one-piece ceramic valving provide trouble-free
operation even under the hardest water conditions.
Care and Cleaning
For best results, keep the following in mind when caring for your
KOHLER product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
1025493-5-B 2 Kohler Co.

Care and Cleaning (cont.)
For detailed cleaning information and products to consider, visit
www.kohler.com/clean. To order Care & Cleaning information, call
1-800-456-4537 and press 1 for Kohler Products and then 3 for
Literature.
One Year Limited Warranty
KOHLER plumbing products are warranted to be free of defects in
material and workmanship for one year from date of installation.
Kohler Co. will, at its election, repair, replace or make appropriate
adjustment where Kohler Co. inspection discloses any such defects
occurring in normal usage within one (1) year after installation. Kohler
Co. is not responsible for removal or installation costs.
To obtain warranty service contact Kohler Co. either through your
Dealer, Plumbing Contractor, Home Center or E-tailer, or by writing
Kohler Co., Attn.: Customer Service Department, 444 Highland Drive,
Kohler, WI 53044, USA, or by calling 1-800-4-KOHLER from within the
USA, 1-800-964-5590 from within Canada and 001-877-680-1310 from
within Mexico.
Implied warranties including that of merchantability and fitness for
a particular purpose are expressly limited in duration to the duration
of this warranty. Kohler Co. and/or seller disclaims any liability for
special, incidental or consequential damages.
Some states/provinces do not allow limitations on how long an
implied warranty lasts, or the exclusion or limitation of special,
incidental or consequential damages so these limitations and exclusions
may not apply to you. This warranty gives you specific legal rights.
You may also have other rights which vary from state/province to
state/province.
This is Kohler Co.’s exclusive written warranty.
One-Year Warranty
KOHLER CO.
It is recommended that at the time of purchase, you verify that all
accessories and components are complete in this package.
This Kohler product is warranted to be free of defects in material and
workmanship for one (1) year from the date of purchase as shown on
the invoice or receipt.
1. Kohler Co. will only service its commercialized products through its
Kohler Co. 3 1025493-5-B

One-Year Warranty (cont.)
authorized distributors.
2. To obtain warranty service, please present the invoice and
corresponding warranty.
3. Through its authorized distributors, Kohler Co. promises to repair
the defective product or provide a new replacement or an equivalent
model (in those cases that the model has been discontinued) when the
product is beyond repair, without any charge to the consumer.
4. The time of repair will not exceed six (6) weeks commencing on the
date the product is received.
5. It is recommended that the consumer save the invoice or receipt as
additional protection, as it may substitute the warranty in the case that
there is a discrepancy in the validity of the warranty.
EXCEPTIONS AND RESTRICTIONS
The Warranty will not be valid in the following cases:
1. When the product is not operated in accordance with the
instructions concerning use and operation set forth in the owner’s
manual or installation instructions, and when the recommendations
and warnings included are not observed.
2. When the product has been modified or dismantled partially or
totally; or has been used in a negligent fashion and as a consequence
has suffered damages attributable to the consumer, individual, or
hardware not authorized by Kohler Co.
3. This warranty does not cover the damages as a result of disaster
such as fire or acts of God, including flooding, earthquake, or electric
storms, etc. To obtain a list of distributors in your area where you can
exercise your rights under this warranty, please call 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTER:
INTERNACIONAL DE CERÁMICA, S.A.B. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MEXICO C.P. 31060
TEL: [phone]
1025493-5-B 4 Kohler Co.

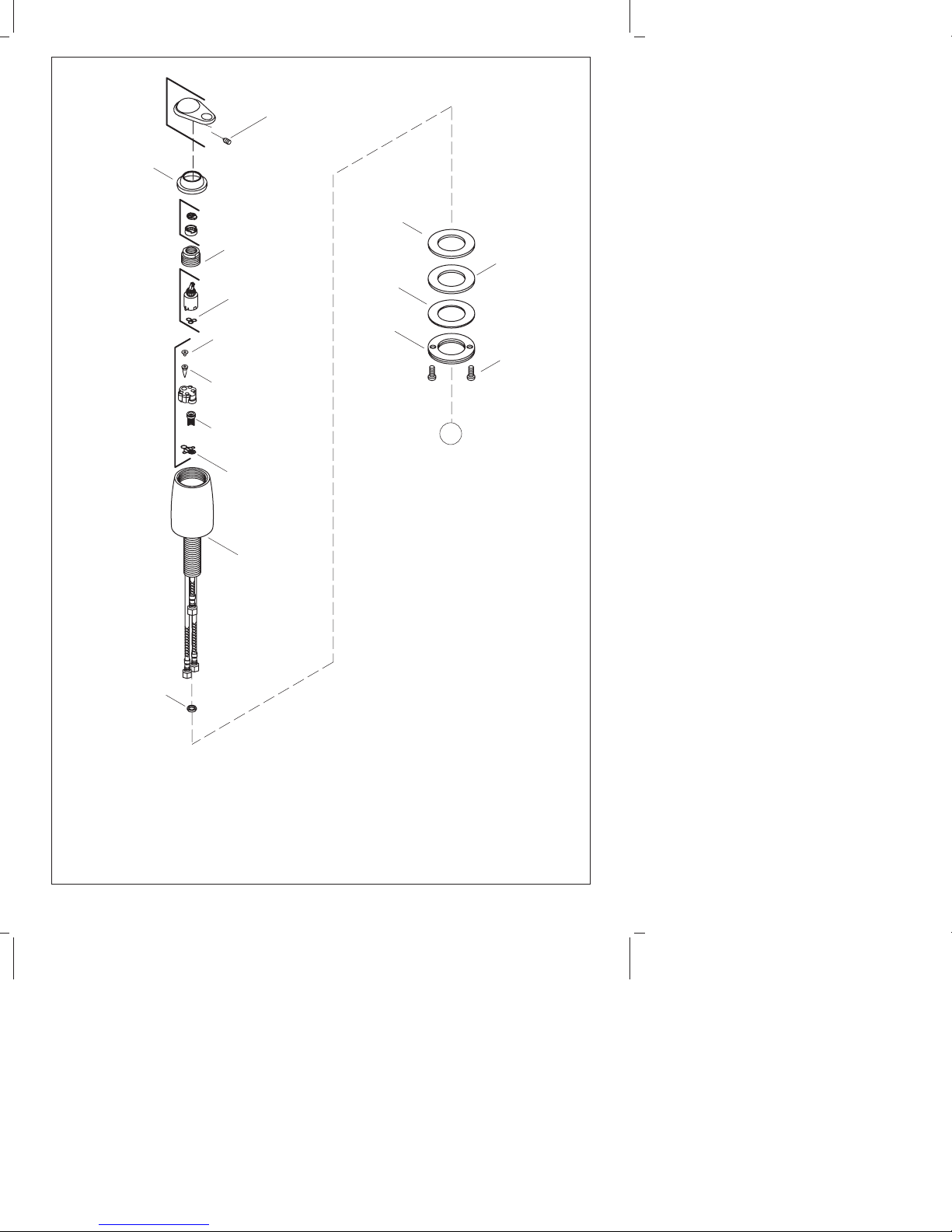

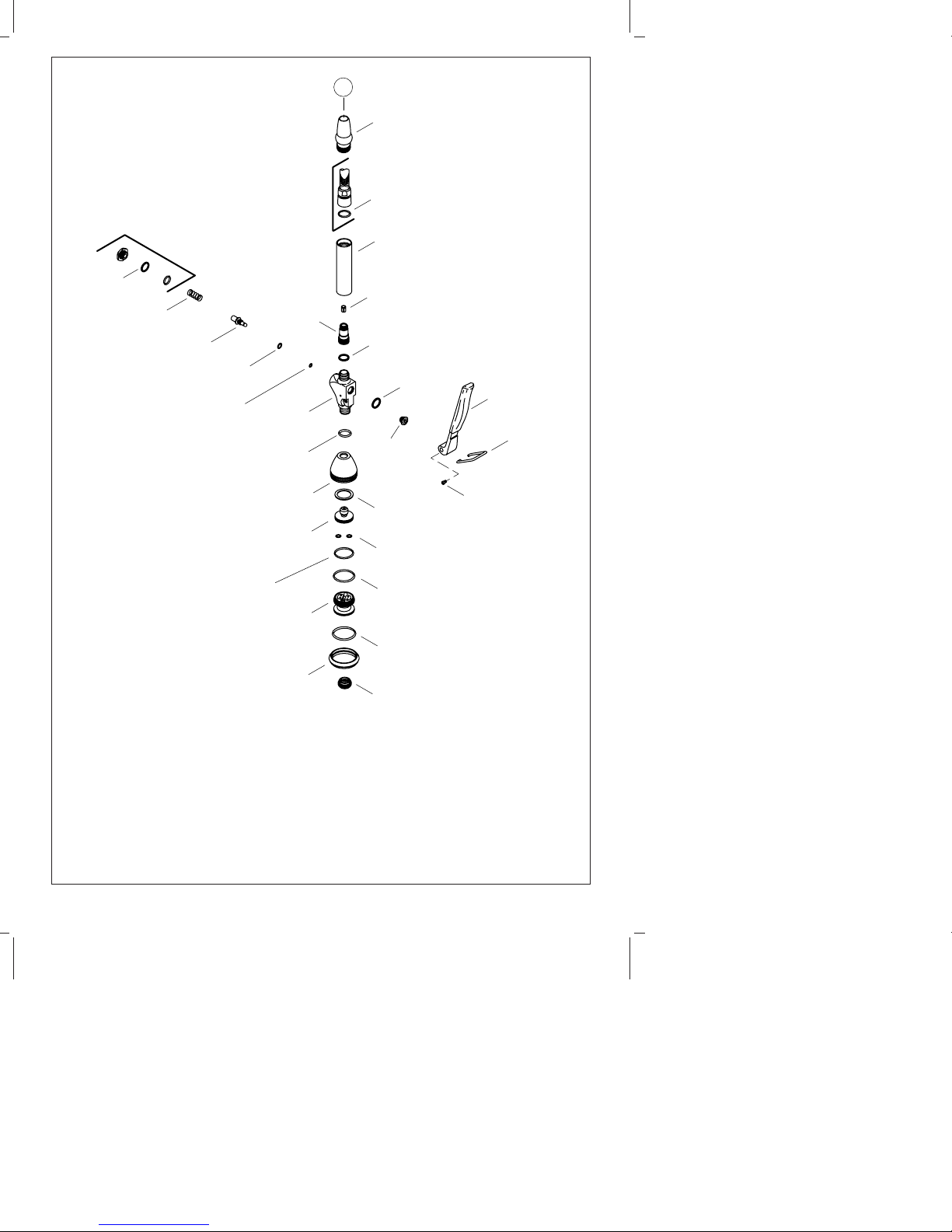

Service Parts
79606
Insert
42407
Washer
77114
Bearing
79456**
Spout Base
34037
Gasket
78539
Ring
58946
Screw
22352
78617
Washer
86676**
77114
Bearing
79606
Insert
A
B
Washer
**Finish/color code must be specified when ordering.
1076066
Hose
(Includes
1036389)
Spout
(Includes
1076066)
Kohler Co. 5 1025493-5-B

79268
Endpiece
79267**
Handle
78790
Check Valve
86121
Adapter 79305
Washer
1000175**
Handle
79303
79302
Screw
34353
O-Ring
86378**
Aerator
20493
O-Ring
83809
O-Ring
79372
Spool
79304
Spring
79306
Washer
1014531**
Nut
79305
Washer
79299**
Nut
79366**
Shell 79368
Washer
79367**
Waterway 83809
O-Ring
77953
O-Ring 56875
O-Ring
79365
Face
55925
O-Ring
79308
Boot
79298**
Valve Body
1036389
O-Ring
1076066
Hose
A
Wire Lock
**Finish/color code must be specified when ordering.
1025493-5-B 6 Kohler Co.

34037
Gasket
78539
Ring
58946
Screw
22352
Washer
78617
78338
Washer
1073929**
Base
86828
Seal
77548
Valve
77457**
Nut
77555
Limit Stop
75044**
Bonnet
B
Washer
**Finish/color code must be specified when ordering.
1005215
1003848
Retainer
71020
Check Valve
1005213
Check Valve
1005214
Seal
Vacuum
Breaker
1032105**
Handle 76713
Setscrew
Kohler Co. 7 1025493-5-B

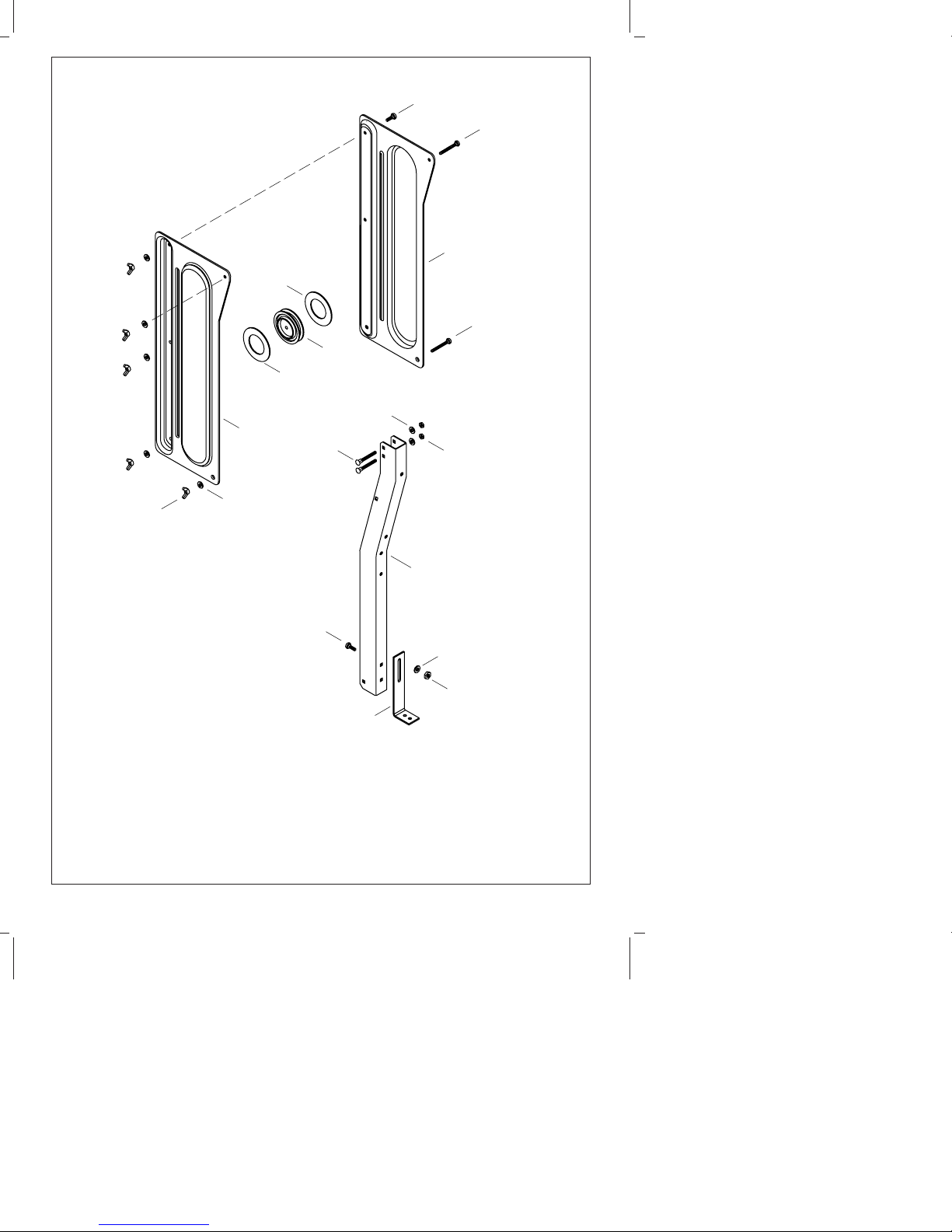

71661
Nut
86182
Housing
79386
Housing
79369
Bolt
64212
Washer
79393
Bolt
79389**
Pulley
79605
Washer
79369
Bolt
87590
69473
Nut
64212
Washer
79369
Bolt
79393
Bolt 64212
Washer
69473
Nut
79385
Angle
79605
Washer
Channel
**Finish/color code must be specified when ordering.
1025493-5-B 8 Kohler Co.

Guide du Propriétaire
Mitigeur Pour Évier De Cuisine
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la
compagnie Kohler reflète la véritable passion du design, d’artisanat,
d’art et d’innovation représentant la compagnie Kohler. Nous sommes
confiants que sa fiabilité et beauté surpasseront vos exigences les plus
élevées, vous satisfaisant pendant les années à venir.
Toute information contenue dans ce guide est basée sur l’information
la plus récente du produit disponible au moment de la publication. A
la compagnie Kohler, nous aspirons à remplir notre mission
d’améliorer le niveau de vie gracieux pour chaque individu affecté par
nos produits et services. Nous nous réservons le droit d’apporter
toutes modifications aux caractéristiques, emballages ou disponibilités
des produits, et ceci à tout moment et sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce
guide. Prêter une attention toute particulière aux instructions
d’entretien et de nettoyage.
Votre nouveau robinet de cuisine Kohler
Votre nouveau robinet de cuisine Kohler combine un stylisme classique
et une facilité d’utilisation pour une expression unique dans votre
cuisine. Toute fabrication en métal et robinetterie mono-pièce en
céramique permettent un fonctionnement sans problème, même dans
des régions où les conditions d’eau potable sont les plus difficiles.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit KOHLER:
•Utiliser un détergent doux tel que liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
car ils pourraient rayer ou abîmer la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour
vérifier qu’il soit adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
Kohler Co. Français-1 1025493-5-B

Entretien et nettoyage (cont.)
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces annexes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et des produits à considérer,
visiter www.kohler.com/clean. Pour commander des informations
d’entretien et de nettoyage, composer le 1-800-456-4537 puis presser 1
pour les produits Kohler et 3 pour littérature.
Garantie limitée à vie
Les robinets, appareils sanitaires et accessoires Kohler
®
sont garantis
contre tout défaut matériel et de fabrication pour un an à partir de la
date d’installation.
Kohler Co. jugera à sa discrétion, de la réparation, du remplacement
ou du réglage approprié et ceci après toute inspection faite par Kohler
Co. de tous défauts uniquement dûs à une utilisation normale et ceci
pendant un an à partir de la date d’installation. Kohler Co. n’est pas
responsable des coûts de démontage ou d’installation.
Pour obtenir un service-garantie, contacter Kohler Co. par
l’intermédiaire de votre vendeur, plombier, centre de rénovation,
revendeur par internet ou par écrit à l’attention de: Département du
service clientèle, 444 Highland Drive, Kohler, Wisconsin 53044, USA,
ou en composant le 1-800-4-KOHLER à partir des É.U., le
1-800-964-5590 à partir du Canada et le 001-877-680-1310 depuis le
Mexique.
La durée des garanties tacites, y compris celles marchandes et
d’aptitude à un emploi particulier, se limite expressément à la durée
de la présente garantie. Kohler Co. décline toute responsabilité de
tout dommage particulier, accidentel ou tout préjudice indirect.
Certains états/provinces ne permettent pas la limitation sur la durée
de la garantie, ou l’exclusion ou la limitation spéciale, de dommages
occasionnés, ou corrélatif à un accident, ainsi ces limitations ou
exclusions pourraient ne pas s’appliquer dans votre cas. La présente
garantie vous donne des droits légaux spécifiques. Vous pouvez
également avoir d’autres droits qui varient d’un état/province à
l’autre.
Ceci constitue notre garantie écrite exclusive.
1025493-5-B Français-2 Kohler Co.

Garantie limitée à vie (cont.)
Remarques:
1. Il pourrait y avoir une variation de couleur entre des produits
illustrés dans les catalogues et les appareils de plomberie actuels.
2. Kohler Co. se réserve le droit d’apporter toutes modifications aux
caractéristiques, emballages et disponibilités des produits, à tout
moment, et ceci sans préavis.
COPYRIGHT © 1999, 2000, 2001, 2002 PAR KOHLER CO.
Kohler Co. Français-3 1025493-5-B

Pièces de rechange
79606
Insertion
42407
Rondelle
77114
Bague de rotation
79456**
Base
du bec
34037
Joint
78539
Anneau
58946
Vis
22352
78617
Rondelle
86676**
77114
Bague de rotation
79606
Insertion
A
B
Rondelle
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
1076066
Tuyau
(Inclus
1036389)
Bec
(Inclus
1076066)
1025493-5-B Français-4 Kohler Co.

79268
Pièce de raccordement
79267**
Poignée
78790
Valve clapet de non-retour
86121
Adaptateur 79305
Rondelle
1000175**
Poignée
79303
79302
Vis
34353
Joint
torique
86378**
Aérateur
20493
Joint torique
83809
Joint torique
79372
Fuseau
79304
Ressort
79306
Rondelle
1014531**
Écrou
79305
Rondelle
79299**
Écrou
79366**
Enveloppe 79368
Rondelle
79367**
Passage
d'eau 83809
Joint torique
77953
Joint torique 56875
Joint torique
79365
Face
55925
Joint torique
79308
Bague Protectrice
79298**
Corps de
valve
1036389
Joint torique
1076066
Tuyau
A
Loquet de
Retenue
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
Kohler Co. Français-5 1025493-5-B

34037
Joint
78539
Anneau
58946
Vis
22352
Rondelle
78617
78338
Rondelle
1073929**
Base
86828
Joint
77548
Valve
77457**
Écrou
77555
Butée
75044**
Chapeau
B
Rondelle
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
1005215
1003848
Bague de retenue
71020
Valve clapet
de non-retour
1005213
Valve clapet
de non-retour
1005214
Joint
Reniflard
1032105**
Poignée 76713
Vis de retenue
1025493-5-B Français-6 Kohler Co.

71661
Écrou
86182
Logement
79386
Logement
79369
Boulon
64212
Rondelle
79393
Boulon
79389**
Poulie
79605
Rondelle
79369
Boulon
87590
69473
Écrou
64212
Rondelle
79369
Boulon
79393
Boulon 64212
Rondelle
69473
Écrou
79385
Équerre de Support
79605
Rondelle
Canal
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
Kohler Co. Français-7 1025493-5-B

Guía del usuario
Grifería de cocina
Gracias por elegir los productos de Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler
Company refleja la verdadera pasión por el diseño, la mano de obra, la
artesanía y la innovación que forman parte de Kohler Company.
Estamos seguros que su confiabilidad y belleza excederán sus más altas
expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la
información más reciente disponible al momento de publicación. En
Kohler Company, nos esforzamos por alcanzar nuestra misión de
mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios
en las características, embalaje o disponibilidad del producto en
cualquier momento, sin previo aviso.
Dedique unos minutos para leer esta guía. Preste especial atención a
las instrucciones de cuidado y limpieza.
Su nueva grifería de cocina Kohler
Su nueva grifería de cocina Kohler combina el estilo clásico con la
facilidad de uso del diseño monomando, creando una expresión única
en su cocina. La estructura de metal y la válvula de cerámica de una
pieza proporcionan un funcionamiento sin problemas, incluso en áreas
de agua dura.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:
•Para la limpieza, utilice solamente un detergente suave como el
jabón líquido para lavar platos y agua tibia. No utilice
limpiadores abrasivos que puedan rayar u opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para
asegurar que no presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
Kohler Co. Español-1 1025493-5-B

Cuidado y limpieza (cont.)
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con
agua después de aplicar limpiadores. Enjuague y seque las
superficies cercanas que se hayan rociado.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.
Para obtener información detallada de limpieza y los limpiadores a
considerar, visite www.kohler.com/clean. Para solicitar información
sobre el cuidado y la limpieza, llame al 1-800-456-4537 y presione 1
para productos Kohler y luego 3 para documentos.
Garantía limitada de por vida
Se garantiza que los aparatos sanitarios, accesorios y la grifería de
KOHLER
®
están libres de defectos de material y fabricación por un
año a partir de la fecha de instalación.
Kohler Co., a su elección, reparará, reemplazará o hará los ajustes
apropiados en los casos en que la inspección realizada por Kohler Co.
demuestre la presencia de cualquier defecto ocurrido con el uso normal
en el transcurso de un año desde la fecha de la instalación. Kohler Co.
no se hace responsable por los gastos de instalación o remoción.
Para obtener el servicio de garantía, comuníquese con Kohler a través
de su distribuidor, contratista de plomería o distribuidor a través de
Internet, o escriba directamente a: Kohler Co., Att: Customer Service
Department, 444 Highland Drive, Kohler, WI 53044, USA, o llame al
1-800-4-KOHLER desde los Estados Unidos, al 1-800-964-5590 desde
Canadá, o al 001-877-680-1310 desde México.
Toda garantía implícita en relación a productos de uso comercial,
incluyendo la comercialización e idoneidad del producto para un uso
determinado, se limita expresamente a la duración de la presente
garantía. Kohler Co. no se hace responsable por daños indirectos,
incidentales o emergentes. Algunos estados/provincias no permiten
limitaciones en cuanto a la duración de la garantía implícitaoala
exclusión o limitación de daños incidentales o de consecuencia, por lo
que es posible que estas limitaciones y exclusiones no le afecten. La
presente garantía le otorga ciertos derechos legales específicos.
Además, es posible que usted cuente con derechos que varían de
estado a estado y provincia a provincia.
El presente documento constituye nuestra garantía exclusiva por
escrito.
Kohler Co. Español-2 1025493-5-B

Garantía limitada de por vida (cont.)
Notas:
1. Puede que haya leves variaciones de color entre las imágenes del
catálogo y los aparatos sanitarios actuales.
2. Kohler Co. se reserva el derecho de efectuar cambios en las
características del producto, embalaje o disponibilidad en cualquier
momento, sin previo aviso.
COPYRIGHT © 1999, 2000, 2001, 2002 POR KOHLER CO.
Garantía de un año
KOHLER CO.
Al adquirir el producto, se recomienda verificar que todos los
accesorios y componentes estén completos en la caja.
Kohler Co. garantiza que el material y la mano de obra de este
producto están libres de defectos, por un (1) año, a partir de la fecha
de compra que aparece en la factura o recibo.
1. Kohler Co. prestará servicio únicamente a los productos
comercializados a través de sus distribuidores autorizados.
2. A fin de obtener el servicio de garantía, favor de presentar la factura
de compra y la garantía correspondiente.
3. Kohler Co., a través de sus distribuidores autorizados, se
compromete a reparar el producto defectuosooareemplazarlo por
uno nuevo o equivalente (en caso de que el producto esté
descontinuado) cuando no sea posible la reparación, sin ningún cargo
al consumidor.
4. El tiempo de reparación no excederá de seis (6) semanas, a partir de
la fecha de recepción del producto.
5. Se recomienda al consumidor que conserve el recibo o factura de
compra como protección adicional, pues el mismo puede sustituir a la
garantía, en caso de que exista discrepancia en cuanto a la validez de
la misma.
EXCEPCIONES Y RESTRICCIONES
La garantía no tendrá validez en los siguientes casos:
1. Cuando el producto no se haya utilizado conforme a las
instrucciones de uso y funcionamiento incluidas en el manual del
usuario o en las instrucciones de instalación y cuando no se hayan
observado las recomendaciones y advertencias allí contenidas.
1025493-5-B Español-3 Kohler Co.

Garantía de un año (cont.)
2. Cuando el producto se haya modificado o desmantelado parcial o
totalmente; o manipulado de manera negligente y, como consecuencia,
haya sufrido daños atribuibles al consumidor, persona o herrajes no
autorizados por Kohler Co.
3. Esta garantía no cubre los daños que resulten de desastres naturales,
tales como incendios o casos de fuerza mayor, incluyendo
inundaciones, terremotos, tormentas eléctricas, etc. Para obtener una
lista de distribuidores cerca de usted y así hacer valer sus derechos
bajo esta garantía, llame al 001-877-680-1310.
KOHLER CO., KOHLER, WI 53044 U.S.A.
IMPORTADOR:
INTERNACIONAL DE CERÁMICA, S.A. DE C.V.
AV. CARLOS PACHECO NO. 7200
CHIHUAHUA, CHIH., MÉXICO C.P. 31060
TEL: [phone]
Kohler Co. Español-4 1025493-5-B

Piezas de repuesto
79606
Pieza de
inserción
42407
Arandela
77114
Cojinete
79456**
Base del
surtidor
34037
Empaque
78539
Anillo
58946
Tornillo
22352
78617
Arandela
86676**
77114
Cojinete
79606
Pieza de
inserción
A
B
Arandela
**Se debe especificar el código del acabado/color con el pedido.
1076066
Manguera
(Incluye
1036389)
Surtidor
(Incluye
1076066)
1025493-5-B Español-5 Kohler Co.
