Kohler K-7213 Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado

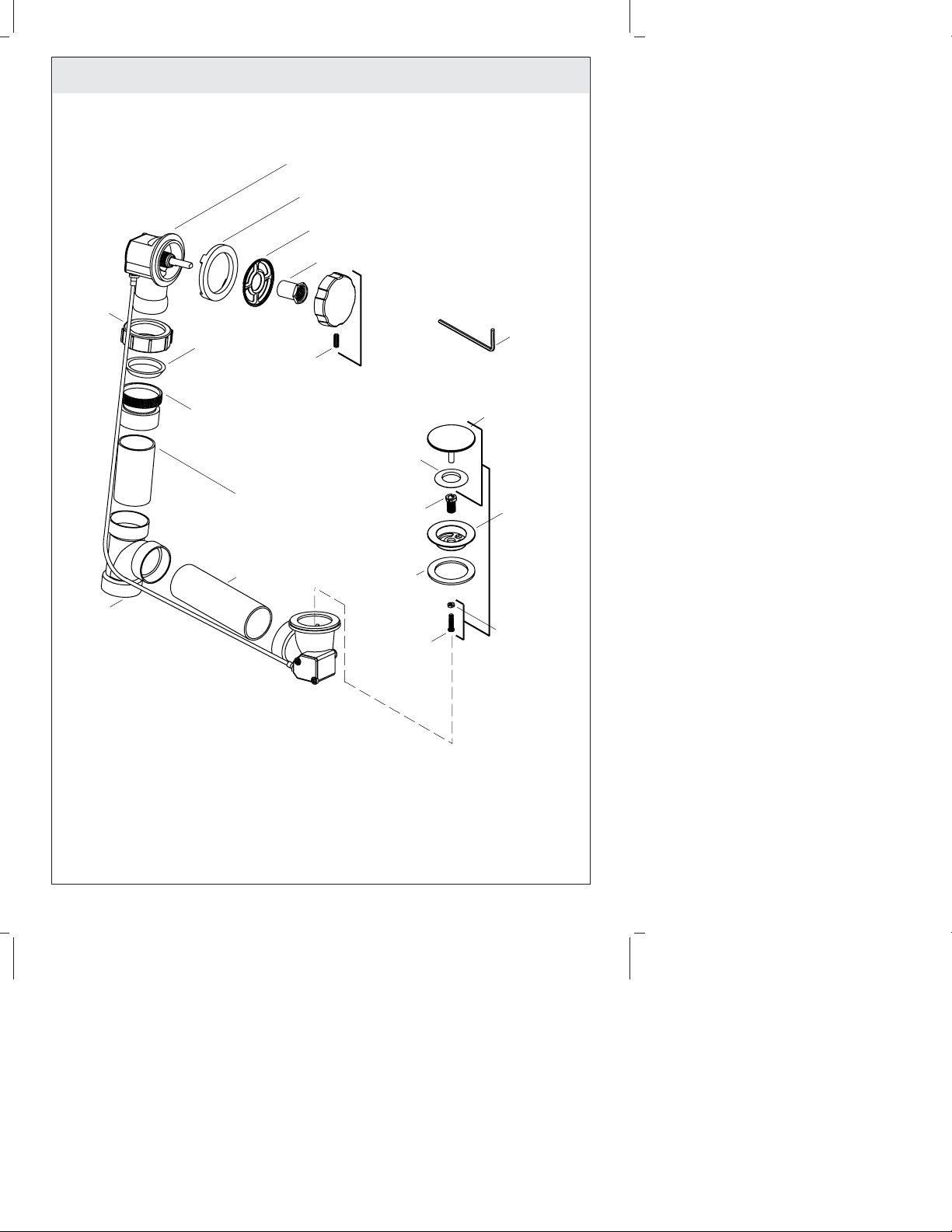

Cable Drain
Drain à câble
Desagüe de cable
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de M
corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER
México: 001-877-680-1310
kohler.com
©2008 Kohler Co.
K-7213 K-7214
1108247-2-A

Thank You For Choosing Kohler Company
Thank you for choosing Kohler Company. Your Kohler Company product reflects the
true passion for design, craftsmanship, artistry, and innovation Kohler Company stands
for. We are confident its dependability and beauty will surpass your highest expectations,
satisfying you for years to come.
All the information in this guide is based upon the latest product information available
at the time of publication. At Kohler Company, we strive to fulfill our mission of
improving the level of gracious living for each person who is touched by our products
and services. We reserve the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Please take a few minutes to review this guide. If you encounter any installation or
performance problems, please call 1-800-4KOHLER (1-800-456-4537) from within the USA
and Canada, or 001-877-680-1310 from within Mexico.
Merci d’avoir choisi la compagnie Kohler
Merci d’avoir choisi la compagnie Kohler. Votre produit de la compagnie Kohler reflète la
véritable passion du design, d’artisanat, d’art et d’innovation représentant la compagnie
Kohler. Nous sommes confiants que sa fiabilité et beauté surpasseront vos exigences les
plus élevées, vous satisfaisant pendant les années à venir.
Toute l’information dans ce guide est basée sur la dernière disponible au moment de la
publication. A la compagnie Kohler, nous aspirons à remplir notre mission d’améliorer le
niveau de vie gracieux pour chaque individu affecté par nos produits et services. Nous
nous réservons le droit d’apporter des modifications aux caractéristiques, aux emballages
et à la disponibilité des produits à tout moment, et ce sans préavis.
Veuillez prendre s’il vous plaît quelques minutes pour étudier ce guide. En cas de
problème d’installation ou de performance, veuillez composer le 1-800-4-KOHLER
(1-800-456-4537) à partir des É.U., et Canada, ou le 001-877-680-1310 à partir du Mexique.
Gracias por elegir los productos Kohler
Gracias por elegir los productos de Kohler. Su producto de Kohler Company refleja la
verdadera pasión por el diseño, la mano de obra, la artesanía y la innovación que
forman parte de Kohler Company. Estamos seguros que su confiabilidad y belleza
excederán sus más altas expectativas, dándole satisfacción por años.
Toda la información que aparece en la guía está basada en la información más reciente
disponible al momento de publicación. En Kohler Company, nos esforzamos por alcanzar
nuestra misión de mejorar el nivel del buen vivir de quienes disfrutan de nuestros
productos y servicios. Nos reservamos el derecho de efectuar cambios en las
características, embalaje o disponibilidad del producto en cualquier momento, sin previo
aviso.
Dedique unos minutos para leer esta guía. Si tiene algún problema de instalación o
funcionamiento, llámenos al 1-800-4-KOHLER (1-800-456-4537) desde los EE.UU. y
Canadá, ó 001-877-680-1310 desde México.
1108247-2-A 2 Kohler Co.

Tools/Outils/Herramientas
Before You Begin
NOTICE: Do not kink or cause damage to the cable. To avoid damaging the cable,
use caution when installing the drain and when moving the bath into place.
NOTE: This product is recommended for baths 14″(35.6 cm) to 22″(55.9 cm) deep
from the center of the bath overflow to the center of the bath drain outlet.
NOTE: Do not wrench tighten the connections and fittings until instructed to do so.
Initially hand tighten the connections.
Observe all local plumbing and building codes.
Turn off the main water supplies.
Carefully inspect the fittings for damage before installing.
If you are installing a new bath, install the drain to the bath, then install the bath.
Refer to the rough-in dimensions packed with the bath to properly install this
product.
The PVC tubes may need to be cut for proper fit. Dry fit or measure and cut them
to the proper length. If cutting is needed, remove any burrs from the tubes.
The drain tee is reversible for above-the-floor or through-the-floor installations.
Kohler Co. reserves the right to make revisions in the design of drains without
notice, as specified in the Price Book.
Avant de commencer
NOTICE: Ne pas pincer ou causer d’endommagement au câble. Pour éviter
d’endommager le câble, procéder avec le plus grand soin lors de l’installation du
drain et du déplacement de la baignoire pour mettre celle-ci en place.
REMARQUE: Ce produit est recommandé pour des baignoires de 14″(35,6 cm) à 22″
(55,9 cm) de profondeur entre le centre du trop-plein de baignoire et le centre de la
sortie du drain de la baignoire.
REMARQUE: Ne pas serrer les connexions et les raccords à clé à moins d’en être
Plus/Plus/Más:
• PVC cement and primer
Ciment et adhésif PVC
Imprimador y cemento para PVC
• PVC tubing (K-7214 only)
Tuyauterie PVC (K-7214 uniquement)
Tubo de PVC (sólo K-7214)
Tube Cutter
Coupe-tubes
Cortatubos
Adjustable Wrench
Clé à molette
Llave ajustable
Silicone Sealant
Joint en silicone
Sellador de silicona
Caulk Gun
Pistolet à mastic
Pistola para calafatear
Tape Measure
Mètre ruban
Cinta para medir
Plumbers Putty
Mastic de plombier
Masilla de plomería
Kohler Co. 3 1108247-2-A

Avant de commencer (cont.)
instruit. Serrer initialement les connexions à la main.
Respecter tous les codes de plomberie et de bâtiment locaux.
Fermer les alimentations d’eau principales.
Examiner soigneusement les raccords pour en déceler tout dommage avant
l’installation.
Dans le cas d’installation d’une nouvelle baignoire, installer le drain à la baignoire
puis la baignoire.
Se référer aux dimensions de raccordement accompagnant la baignoire pour
installer ce produit correctement.
Les tubes PVC doivent être coupés pour un ajustement correct. Ajuster à sec ou
mesurer et les couper à la bonne longueur. Si une découpe est nécessaire, retirer
toute ébarbure des tubes.
Le T du drain est réversible pour des installations au-dessus ou dans le sol.
Kohler Co. se réserve le droit d’apporter toutes modifications au design des drains
et ceci sans préavis, comme spécifié dans le catalogue des prix.
Antes de comenzar
AVISO: No pellizque ni dañe el cable. Para evitar dañar el cable, tenga cuidado al
instalr el desagüe y al colocar la bañera en su lugar.
NOTA: Este producto se recomienda para bañeras con una profundidad de 14″(35,6
cm)a22″(55,9 cm) desde el centro del rebosadero de la bañera hasta el centro de la
salida del desagüe de la bañera.
NOTA: No apriete con llave las conexiones hasta que se le indique. Inicialmente
apriete a mano las conexiones.
Cumpla con todos los códigos locales de plomería y construcción.
Cierre los suministros principales de agua.
Revise con cuidado las conexiones antes de la instalación para determinar si están
dañadas.
Si va a instalar una bañera nueva, instale el desagüe en la bañera, luego instale la
bañera.
Consulte las dimensiones del diagrama de instalación provistas con la bañera para
instalar correctamente este producto.
Tal vez sea necesariuo cortar los tubos de PVC para que encajen bien. Conecte en
seco o mida y corte a la longitud apropiada. Si es necesario cortar, retire todas las
rebabas de los tubos.
La T del desagüe es reversible para instalaciones arriba del nivel del piso y a
través del piso.
Kohler Co. se reserva el derecho de modificar el diseño de los desagües sin previo
aviso, tal como se especifica en la lista de precios.
1108247-2-A 4 Kohler Co.

Roughing-In/Plan de raccordement/Diagrama de instalación
2-9/16" (6.5 cm)
L2
1-3/8" (3.5 cm)
L1
1-1/2" PVC Tee
T en PVC de 1-1/2"
T de PVC de 1-1/2"
NOTE: L1 + L2 must be equal to or less
than 25" (63.5 cm) in length.
REMARQUE: L1 + L2 doit être égal ou
moins de 25" (63,5 cm) de longueur.
NOTA: L1 + L2 debe ser igual o menor
que 25" (63,5 cm) en longitud.
Kohler Co. 5 1108247-2-A

1. Install the Bath
Apply plumbers putty to the underside of the flange, then set the flange on top of
the drain outlet.
Apply silicone sealant to the underside of the gasket, then set the gasket on top of
the drain ell.
Align the drain ell under the drain outlet.
Insert the retainer through the center of the flange and onto the cylinder.
Hand tighten the retainer. Do not wrench tighten at this time.
Wipe away any excess plumbers putty.
Installer la baignoire
Appliquer du mastic d’étanchéité sur le dessous de la bride, puis placer celle-ci
sur le dessus de l’orifice de sortie du drain.
Appliquer du mastic à la silicone sur le dessous du joint d’étanchéité, puis placer
ce dernier sur le dessus du coude du drain.
Aligner le coude du drain sous l’orifice de sortie du drain.
Faire passer le dispositif de retenue par le centre de la bride et sur le cylindre.
Serrer le dispositif de retenue à la main. Ne pas serrer avec une clé à ce moment.
Essuyer tout excédent de mastic d’étanchéité.
Instale la bañera
Aplique masilla de plomería en el dorso de la brida, luego coloque la brida arriba
de la salida del desagüe.
Aplique sellador de silicona a la parte inferior del empaque, luego coloque el
empaque arriba del codo del desagüe.
Alinee el codo del desagüe debajo de la salida del desagüe.
Inserte el retén a través del centro de la brida y dentro del cilindro.
Apriete el retén a mano. No apriete con la llave en este momento.
Drain Ell
Coude du drain
Codo del desagüe
Cylinder/Cylindre/Cilindro
Gasket/Joint/Empaque
Drain Outlet
Sortie de drain
Salida del desagüe
Flange/Bride/Brida
Retainer/Bague de retenue/Retén
Apply plumbers putty.
Appliquer du mastic de plomberie.
Aplique masilla de plomería.
Apply silicone sealant
Appliquer du mastic à la silicone
Aplique sellador de silicona
1108247-2-A 6 Kohler Co.

Instale la bañera (cont.)
Limpie el exceso de masilla de plomería.
2. Assemble the Overflow Ell
Position the four tabs on the gasket positioned over the outside tab of the
overflow ell.
Secure the gasket to the overflow ell.
Align the overflow ell with the overflow outlet.
Position the tapered side of the grid flush against the overflow outlet.
Hand tighten the retainer onto the cylinder. Do not wrench tighten at this time.
Ensure the overflow ell is in a vertical position. If necessary, loosen the nut to
adjust the overflow ell.
Assembler le coude de trop-plein
Placer les quatre pattes du joint d’étanchéité par-dessus la patte extérieure du
coude de trop-plein.
Attacher le joint au coude du trop-plein.
Aligner le coude du trop-plein sur l’orifice de sortie de ce dernier.
Placer le côté conique de la grille à ras de l’orifice de sortie du trop-plein.
Serrer à la main la rétention sur le cylindre. Ne pas serrer avec une clé à ce
moment.
S’assurer que le coude de trop-plein est en position verticale. Si nécessaire,
desserrer l’écrou pour ajuster le coude de trop-plein.
Retainer
Bague de retenue
Retén
Overflow Outlet
Sortie du trop-plein
Salida del rebosadero
Gasket/Joint/Empaque
Tabs/Languettes/Lengüetas
Nut/Écrou/Tuerca
Overflow Ell
Coude du trop-plein
Codo del rebosadero
Cylinder/Cylindre/Cilindro
Grid/Grille/Rejilla
Kohler Co. 7 1108247-2-A

Ensamble el codo del rebosadero
Coloque las cuatro lengüetas del empaque colocado sobre la lengüeta exterior del
codo del rebosadero.
File el empaque en el codo del rebosadero.
Alinee el codo del rebosadero con la salida del rebosadero.
Coloque el lado cónico de la rejilla al ras contra la salida del rebosadero.
Apriete a mano el retén en el cilindro. No apriete con la llave en este momento.
Verifique que el codo del rebosadero esté en la posición vertical. Si es necesario,
afloje la tuerca para ajustar el codo del rebosadero.
3. Secure Fittings
NOTE: The same steps apply to both the through-the-floor and above-the-floor
installations, but the tee is aligned differently. Refer to the illustration for proper
alignment of the tee.
Properly align the tee for your particular installation, then align the overflow ell
and drain ell with the tee. Refer to the illustration for proper tee alignment.
NOTICE: The PVC tubes must be seated approximately 1” (2.5 cm) into the tee,
overflow ell, and drain ell. This will ensure a watertight seal.
Dry fit the PVC tubing approximately 1″(2.5 cm) into the tee, overflow ell, and
drain ell.
If necessary, mark the PVC tubes to obtain proper fit with your bath.
Remove the PVC tubes, tee, overflow ell, and drain ell.
Overflow Ell
Coude de trop-plein
Codo de rebosadero PVC Tubing
Tuyauterie PVC
Tubo de PVC
PVC Tubing
Tuyauterie PVC
Tubo de PVC
Drain Ell
Coude de drain
Codo de desagüe
Through-the-Floor Installations
Installations à travers le sol
Instalaciones a través del piso
Tee/T/T
Tee/T/T
Tailpiece
Pièce de raccordement
Tubo final
Tailpiece
Pièce de raccordement
Tubo final
Above-the-Floor Installations
Installations au-dessus du sol
Instalaciones sobre el nivel del piso
1108247-2-A 8 Kohler Co.

Secure Fittings (cont.)
If necessary, cut the PVC tubes at the marked locations, then remove any burrs.
Apply PVC cement or primer to the ends of each PVC tube.
Insert the PVC tubing approximately 1″(2.5 cm) into the tee, overflow ell, and
drain ell.
Wrench tighten all connections and fittings one quarter turn.
Apply silicone sealant to the tailpiece.
Insert the tailpiece approximately 1″(2.5 cm) to 2″(5.1 cm) into the trap inlet (not
shown).
Sécuriser les raccords
REMARQUE: Les mêmes étapes s’appliquent aux installations au-dessus et à travers
le sol, mais le T est aligné différemment. Se référer à l’illustration pour un alignement
correct du T.
Aligner correctement le T à l’installation particulière, puis aligner le coude de
trop-plein et le coude du drain sur le T. Se référer à l’illustration pour un
alignement correct du T.
NOTICE: Les tubes PVC doivent siéger à 1” (2,5 cm) environ dans le T, le coude de
trop-plein et le coude de drain. Ceci assurera une bonne étanchéité.
Ajuster à sec les tubes PVC à 1″(2,5 cm) environ dans le T, le coude de trop-plein
et le coude de drain.
Si nécessaire, marquer les tubes PVC pour obtenir un ajustement adéquat avec le
bain.
Retirer les tubes PVC, le T, le coude de trop-plein et le coude du drain.
Si nécessaire, couper les tubes PVC aux emplacements avec repères, puis éliminer
toutes les bavures.
Appliquer du ciment PVC ou une couche d’apprêt sur les extrémités de chaque
tube PVC.
Insérer les tubes PVC à 1″(2,5 cm) environ dans le T, le coude de trop-plein et le
coude de drain.
Serrer toutes les connexions et tous les raccords à la clé, d’un quart de tour.
Appliquer du produit d’étanchéité à la silicone sur la pièce de raccordement.
Insérer la pièce de raccordement d’approximativement 1″(2,5 cm) à 2″(5,1 cm)
dans l’entrée du siphon (non-illustré).
Fije las conexiones
NOTA: Los mismos pasos aplican tanto a la instalación arriba del nivel del piso como
a través del piso, pero la T se alinea de forma diferente. Consulte la ilustración para
la alilneación correcta de la T.
Alinee correctamente la T para su instalación particular, luego alinee el codo del
rebosadero y el codo del desagüe con la T. Consulte la ilustración para la
alilneación correcta de la T.
AVISO: Los tubos de PVC deben asentarse aproximadamente 1″(2,5 cm) dentro de la
T, el codo del rebosadero y el codo del desagüe. Esto asegurará un sello impermeable.
Conecte en seco los tubos de PVC aproximadamente 1″(2,5 cm) dentro de la T, el
codo del rebosadero y el codo del desagüe.
Si es necesario, marque los tubos de PVC para obtener en encaje correcto con su
bañera.
Kohler Co. 9 1108247-2-A

Fije las conexiones (cont.)
Retire los tubos de PVC, la T, el codo del rebosadero y el codo del desagüe.
Si es necesario, corte los tubos de PVC en los lugares marcados, luego elimine las
rebabas.
Aplique cemento para PVC o imprimador en los extremos de cada tubo de PVC.
Inserte los tubos de PVC aproximadamente 1″(2,5cm)dentrodelaT,elcododel
rebosadero y el codo del desagüe.
Apriete con una llave todas las conexiones un cuarto de vuelta.
Aplique sellador de silicona al tubo final.
Inserte el tubo final aproximadamente entre 1″(2,5 cm) y 2 (5,1 cm) dentro de la
entrada de la trampa (no se ilustra).
4. Complete
Using a hex wrench (provided), secure the handle to the overflow retainer with
the setscrew.
Insert the stopper into the drain retainer.
If necessary, adjust the height of the stopper.
Adjustment
Remove the stopper from the drain retainer.
Turn the nut on the stopper. To raise the stopper, turn the nut counterclockwise.
To lower the stopper, turn the nut clockwise.
Reinsert the stopper into the drain retainer.
Stopper/Arrêt/Obturador
Setscrew/Vis de retenue/Tornillo de fijación
Handle/Poignée/Manija
Overflow Retainer
Rétention du trop-plein
Retén del rebosadero
Drain Retainer
Rétention du drain
Retén del desagüe
1108247-2-A 10 Kohler Co.
