Kohler K-8207 User manual

Installation Guide
Entertainment Sink Base Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K–8207
113032-2-AB

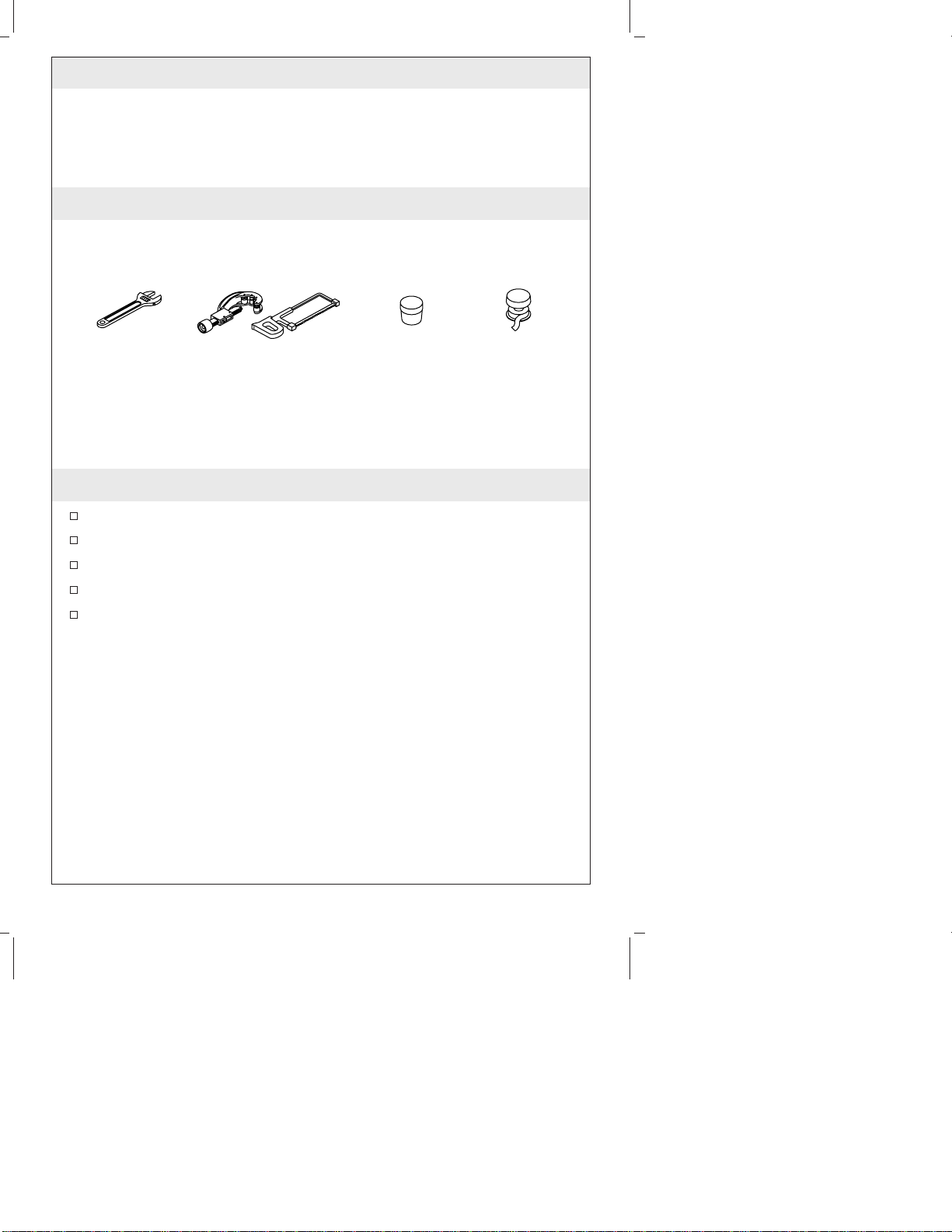

Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
Inspect the tubing for any sign of damage. Replace if necessary.
If possible, install this faucet before installing the sink.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench Hacksaw or Tubing Cutter Plumbers Putty Thread Sealant
113032-2-AB 2 Kohler Co.

1. Install the Spout
From the bottom of the spout, slide the gasket onto the spout
shank.
Insert the spout into the spout mounting hole (middle hole).
From the underside of the sink, slide the metal washer and nut
onto the spout shank.
Position the metal washer so the second hole faces the rear of the
sink.
Tighten the nut with a wrench. Do not overtighten.
Insert the plastic washer and rubber gasket into the top of the
supply tee.
Thread the supply tee onto the spout shank until hand tight.
Align the arms of the supply tee so they face the left and right
sides of the sink.
Washer
Nut
Spout
Gasket
Rubber
Gasket Plastic
Washer
Tee
Kohler Co. 3 113032-2-AB

2. Install the Valve Body
Remove the washer and nut from each valve body. Save for later
use.
Apply a bead of plumbers putty or other sealant to the underside
of escutcheons according to the putty manufacturer’s instructions.
NOTE: The valve body marked ″COLD″with a blue tape must be
installed into the mounting hole on the right as viewed from the
front of the sink.
From the top of the sink, insert the valve bodies into the
mounting holes.
From the underside of the sink, slide a washer and a nut onto
each valve body.
Rotate each valve body until the copper tubing faces towards the
outside of the sink.
Firmly hold the valve bodies in place and securely tighten the
nuts with a wrench. Do not overtighten.
Remove any excess putty or sealant.
Escutcheon
End Body
Washer
Nut
Washer
Nut
Copper
Supply Tube
113032-2-AB 4 Kohler Co.

3. Install the Flexible Hose
Apply a thread sealant onto the male threaded ends of the
flexible hoses.
Connect the flexible hoses to the valve end body outlets. Tighten
until snug. Do not overtighten.
Apply thread sealant onto the threads of each supply tee inlet.
Connect the flexible hoses to the supply tee inlet.
To avoid kinking the hoses, loop them.
Carefully tighten the hose with a wrench. Do not overtighten.
End Body
End Body
Outlet
Apply
thread
sealant.
Hose
Tee
Apply thread
sealant.
Hose
Kohler Co. 5 113032-2-AB

4. Supply Connections
Install the sink (if needed) according to the sink manufacturer’s
instructions.
Slide two coupling nuts and two ferrules onto each copper
supply tube.
Insert a copper supply tube into each valve end body inlet and
the shut-off valve outlet. Hand tighten the coupling nut.
Slide one ferrule and one coupling nut over the threads of the
shut-off valve outlet. Hand tighten the coupling nut.
Slide a ferrule and coupling nut over the threads of each valve
end body inlet.
Insert a copper supply tube into each valve end body inlet and
the shut-off valve outlet.
Hand tighten the coupling nut. Slide the ferrule and coupling nut
over the threads of each shut-off valve outlet.
Hand tighten the coupling nut.
End Body Inlet
Ferrule
Coupling
Nut
Supply
Tube
Supply
Tube
Coupling
Nut
Ferrule
Shut-Off Valve
113032-2-AB 6 Kohler Co.

5. Installation Checkout
Ensure that all connections are tight.
Remove the aerator (if spout is installed).
Open the drain.
Turn on the main water supply and check for leaks. Repair as
needed.
Open both hot and cold valves and run water through the spout
(if installed) for approximately one minute to remove debris.
Check for leaks. Turn the valves off.
Remove any debris from the aerator and reinstall (if spout is
installed).
Aerator
Kohler Co. 7 113032-2-AB

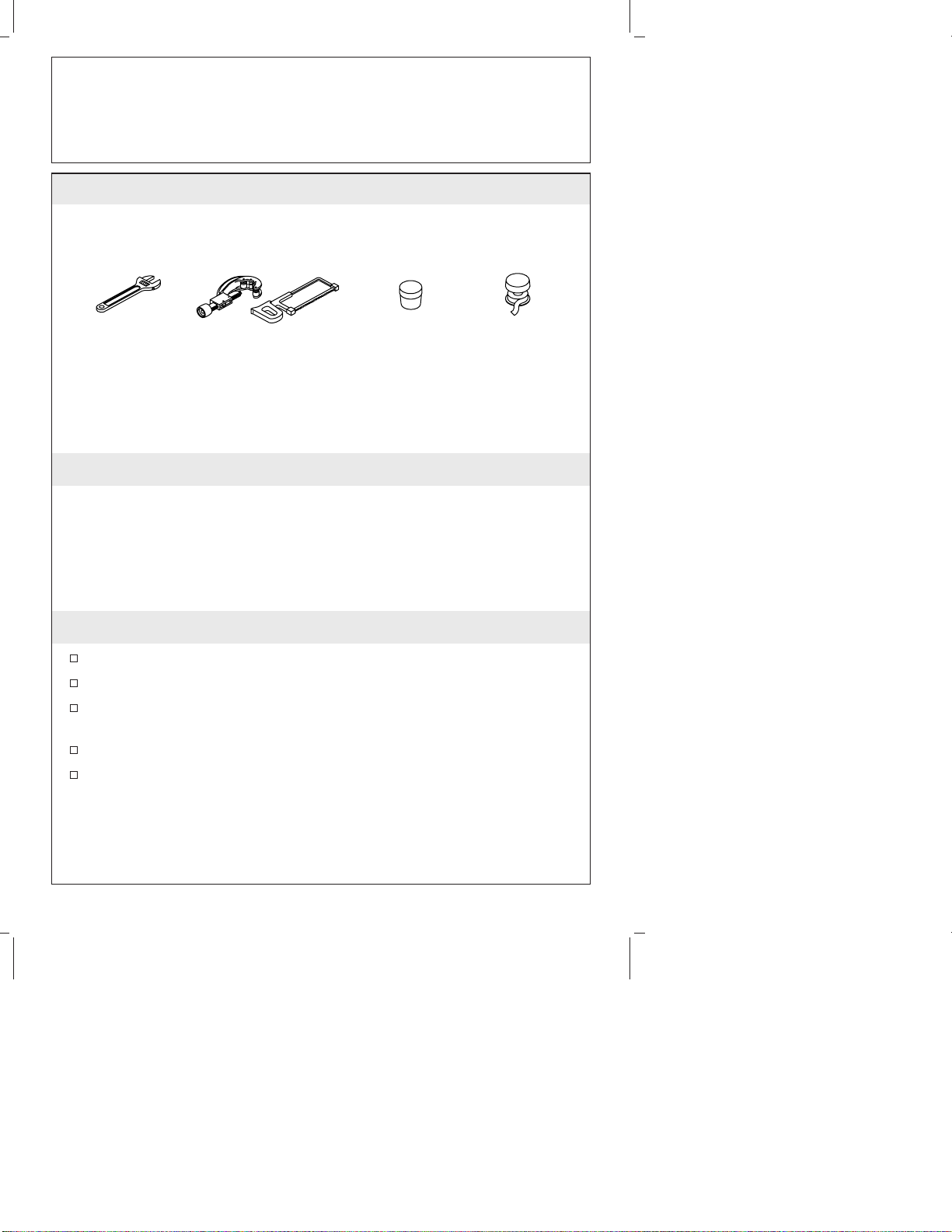

Guide d’installation
Robinet annexe de base d’évier
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Inspécter la tuyauterie pour tout signe d’endommagement.
Remplacer si nécessaire.
Si possible, installer le robinet avant d’installer l’évier.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Clé à molette Scie à métaux ou
coupe tubes Mastic de plomberie Joint d'étanchéité pour filetage
Kohler Co. Français-1 113032-2-AB

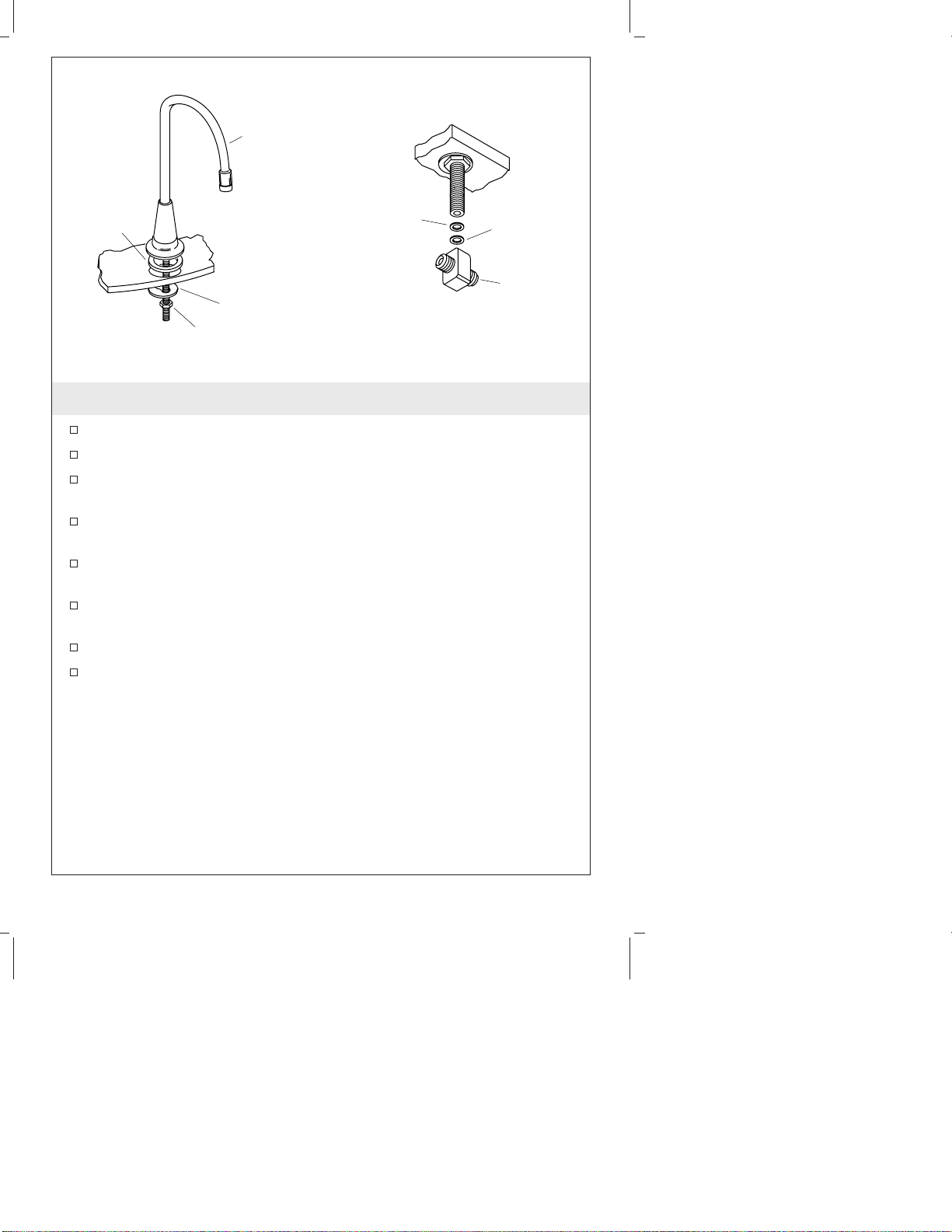

1. Installer le bec
De la base du bec, glisser le joint sur le manche du distributeur.
Insérer le bec dans son orifice de fixation (du milieu).
Du dessous de l’évier, glisser la rondelle métallique et l’écrou sur
le manche du bec.
Positionner la rondelle métallique de façon à ce que le second
trou soit orienté vers l’arrière de l’évier.
Serrer fermement le contre-écrou à l’aide d’une clé. Ne pas trop
serrer.
Introduire la rondelle en plastique et le joint en caoutchouc dans
la partie supérieure du T d’alimentation.
Visser à la main le T d’alimentation sur la tige du bec.
Aligner les braw du T d’alimentation de manière à ce qu’ils
soient de face aux côtés gauche et droit de l’évier.
Rondelle
Écrou
Bec
Joint
d'étanchéité
Joint en
caoutchouc Rondelle en
plastique
T
Kohler Co. Français-2 113032-2-AB

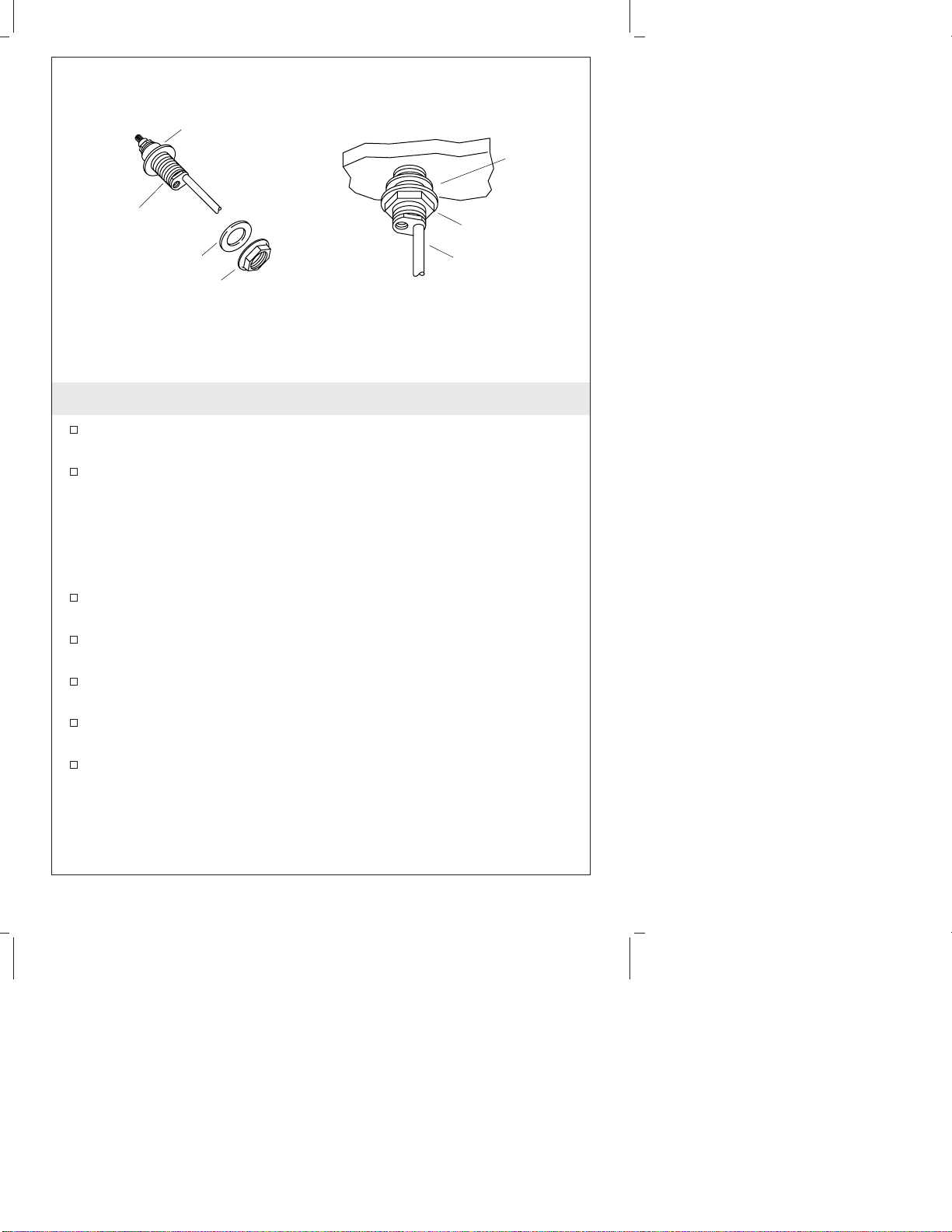

2. Installer le corps de la valve
Retirer la rondelle et l’écrou de chaque extrémité de corps de
valve. Conserver pour un usage ultérieur.
Appliquer du mastic de plombier ou autre matériau d’étanchéité
semblable sous les appliques selon les instructions du fabricant
du mastic.
REMARQUE : La poignée de valve marquée ″COLD″en bleu doit
toujours être installée dans le trou de fixation droit tel que visible de
l’avant de l’évier.
Du dessus de l’évier, insérer les poignées des valves dans les
trous de fixation.
Du dessous de l’évier, glisser une rondelle et un écrou sur chaque
extrémité du corps de la valve.
Pivoter chaque extrémité du corps de valve jusqu’à ce que le
tuyau en cuivre soit orienté vers l’extérieur de l’évier.
Maintenir en place fermement les poignées des valves et bien
serrer les écrous avec une clé. Ne pas trop serrer.
Retirer tout excédent de mastic de plombier ou joint d’étanchéité.
Applique
Extrémité du corps
Rondelle
Écrou
Rondelle
Écrou
Tuyau
d'alimentation en
cuivre
113032-2-AB Français-3 Kohler Co.

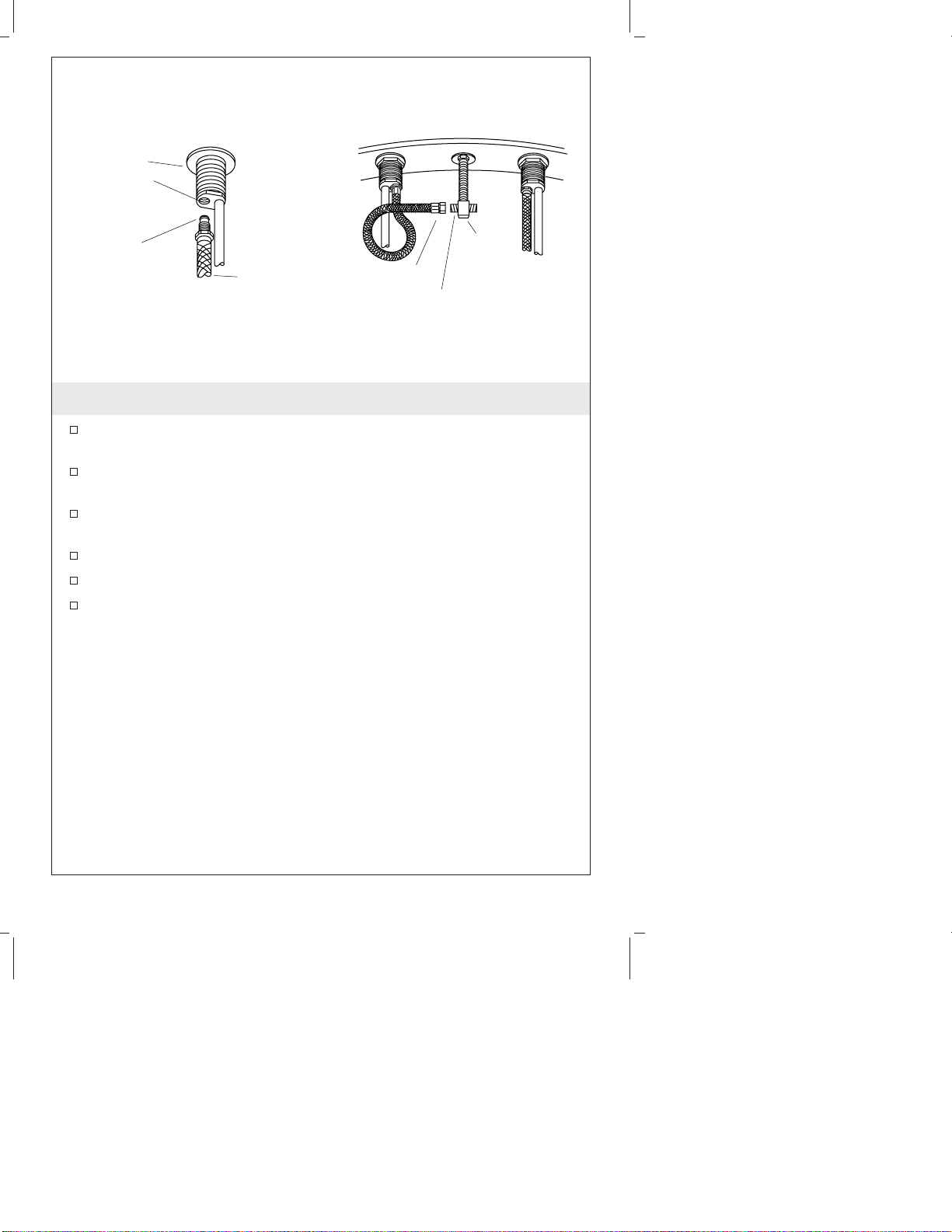

3. Installer le tuyau flexible
Appliquer du ruban d’étanchéité pour filetage aux extrémités
filetées mâles des tuyaux flexibles .
Connecter les tuyaux flexibles aux sorties des corps de valve. Bien
serrer. Ne pas trop serrer.
Appliquer du ruban d’étanchéité au filetage de chaque entrée de
T d’alimentation.
Connecter les tuyaux flexibles à l’entrée du T d’alimentation.
Boucler les tuyaux pour éviter l’entortillement.
Bien serrer le tuyau à l’aide d’une clé. Ne pas trop serrer.
Extrémité
du corps
Sortie de corps
de robinet
Appliquer un
ruban d'échantéité
pour filetage.
Tuyau
T
Appliquer un
ruban
d'échantéité
Tuyau
Kohler Co. Français-4 113032-2-AB

4. Connexions d’alimentation
Installer l’évier (si nécessaire) selon les instructions du fabricant
de l’évier.
Glisser deux écrous de couplage et deux bagues d’extrémité sur
chaque tube d’alimentation en cuivre.
Insérer le tuyau d’alimentation dans chaque extrémité du corps
de valve et fermer la sortie de valve. Bien serrer l’écrou de
couplage à la main.
Glisser une bague d’extrémité et un écrou sur le filetage de la
valve de fermeture. Bien serrer l’écrou de couplageà la main.
Glisser une bague d’extrémité et un écrou de couplage sur le
filetage de chaque entrée d’extrémité du corps de valve.
Insérer le tuyau d’alimentation dans chaque extrémité du corps
de valve et fermer la sortie de valve.
Bien serrer l’écrou de couplage à la main. Glisser une bague
d’extrémité et un écrou de couplage sur le filetage sortie
d’extrémité de la valve de fermeture.
Bien serrer l’écrou de couplage à la main.
Entrée d'extrémité
de corps
Bague d'extrémité
Écrou de
couplage
Tuyau
d'alimentation
Tuyau
d'alimentation
Écrou de
couplage
Valve de fermeture
Bague
d'extrémité
113032-2-AB Français-5 Kohler Co.

5. Vérification de l’installation
S’assurer que tous les raccords soient bien serrés.
Retirer l’aérateur (si le bec est installé).
Ouvrir le drain.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites. Réparer au besoin.
Ouvrir les valves d’eau chaude et d’eau froide et faire couler
l’eau à travers le bec (si installé) pendant environ une minute
pour chasser tous les débris. Vérifier s’il y a des fuites. Fermer les
valves.
Retirer tous les débris de l’aérateur et le réinstaller (si le bec est
installé).
Aérateur
Kohler Co. Français-6 113032-2-AB

Guía de Instalación
Grifería de base para fregadero adicional
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
Revise las tuberías para ver si están dañadas. Reemplácelas de ser
necesario.
De ser posible, instale la grifería antes de instalar el fregadero.
Kohler Co. se reserva el derecho de modificar el diseño de la
grifería sin previo aviso, tal como se especifica en la lista de
precios.
Llave
ajustable Masilla de plomería Cinta selladora de roscas
Sierra para metales
o cortatubos
Kohler Co. Español-1 113032-2-AB

1. Instale el surtidor
Deslice el empaque en el vástago del surtidor por la parte inferior
del surtidor.
Inserte el surtidor en el orificio de fijación del surtidor (orificio de
en medio).
Deslice la arandela de metal y la tuerca sobre el vástago del
surtidor por debajo del fregadero.
Coloque la arandela de metal de manera que el orificio más
pequeño esté orientado hacia la parte posterior del fregadero.
Fije la tuerca con una llave, sin apretar demasiado.
Inserte la arandela de plástico y el empaque de goma en la parte
superior de la T de suministro.
Enrosque la T de suministro en el vástago del surtidor con la
mano hasta que esté apretada.
Alinee los brazos de la T de suministro de manera que estén
hacia la derecha e izquierda del fregadero.
Arandela
Tuerca
Surtidor
Empaque
Empaque
de goma Arandela
de plástico
T
Kohler Co. Español-2 113032-2-AB

2. Instale el cuerpo de la válvula
Retire la arandela y la tuerca de cada cuerpo de válvula.
Guárdelas para utilizarlas más tarde.
Aplique una tira de masilla de plomería u otro sellador en la
parte inferior de los chapetones, según las instrucciones del
fabricante del sellador.
NOTA: Los cuerpos de válvula que tienen inscrito ″Cold″con cinta
azul deben instalarse en el orificio de fijación que se encuentra a la
derecha mirando desde el frente del fregadero.
Inserte los cuerpos de válvula en los orificios de fijación por la
parte superior del fregadero.
Coloque una arandela y una tuerca en cada cuerpo de válvula
por debajo del fregadero.
Gire cada cuerpo de válvula hasta que los tubos de cobre estén
orientados hacia el exterior del fregadero.
Sostenga firmemente los cuerpos de válvula en su lugar y apriete
bien las tuercas con una llave. No apriete demasiado.
Elimine el exceso de masilla de plomería o sellador.
Chapetón
Cuerpo
Arandela
Tuerca
Arandela
Tuerca
Tubo de
suministro de
cobre
113032-2-AB Español-3 Kohler Co.

3. Instale la manguera flexible
Aplique cinta selladora de roscas en los extremos machos
roscados de las mangueras flexibles.
Conecte las mangueras flexibles a la salida de cada cuerpo de
válvula. Apriete hasta que queden ajustadas. No apriete
demasiado.
Aplique cinta selladora de roscas a las roscas de cada entrada de
la T de suministro.
Conecte las mangueras flexibles a la entrada de la T de
suministro.
Enrolle las mangueras para evitar que se doblen.
Apriete con cuidado la manguera utilizando una llave. No apriete
demasiado.
Cuerpo
Salida del
cuerpo
Aplique cinta
selladora de
roscas.
Manguera
T
Aplique cinta
selladora de
roscas.
Manguera
Kohler Co. Español-4 113032-2-AB

4. Conexiones de suministro
Instale el fregadero (de ser necesario) según las instrucciones del
fabricante.
Deslice dos tuercas de acoplamiento y dos casquillos por cada
tubo de suministro de cobre.
Inserte un tubo de suministro de cobre en la entrada de cada
cuerpo de válvula y en la salida de la llave de paso. Apriete la
tuerca de acoplamiento a mano.
Deslice un casquillo y una tuerca de acoplamiento por las roscas
de la salida de la llave de paso. Apriete la tuerca de acoplamiento
a mano.
Deslice un casquillo y una tuerca de acoplamiento por las roscas
de la entrada de cada cuerpo de válvula.
Inserte un tubo de suministro de cobre en la entrada de cada
cuerpo de válvula y en la salida de la llave de paso.
Apriete la tuerca de acoplamiento a mano. Deslice el casquillo y
la tuerca de acoplamiento por las roscas de la salida de cada llave
de paso.
Apriete la tuerca de acoplamiento a mano.
Entrada del
cuerpo
Casquillo
Tuerca de
acoplamiento
Tubo de
suministro
Tubo de
suministro
Tuerca de
acoplamiento
Casquillo
Llave de paso
113032-2-AB Español-5 Kohler Co.

5. Verificación de la instalación
Asegúrese de que todas las conexiones estén apretadas.
Retire el aireador (en caso de que el surtidor esté instalado).
Abra el desagüe.
Abra el suministro de agua principal y verifique que no haya
fugas. Repare según sea necesario.
Abra las válvulas del agua fría y caliente, y deje correr el agua
por el surtidor (si está instalado) durante un minuto
aproximadamente para eliminar los residuos. Verifique que no
haya fugas. Cierre las válvulas.
Limpie el aireador y vuelva a instalarlo (en caso de que el
surtidor esté instalado).
Aireador
Kohler Co. Español-6 113032-2-AB

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2004 Kohler Co.
113032-2-AB
