Kohler K-T125 User manual

Installation Guide
Bath Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K–T125 K–T135
114128-2-AB

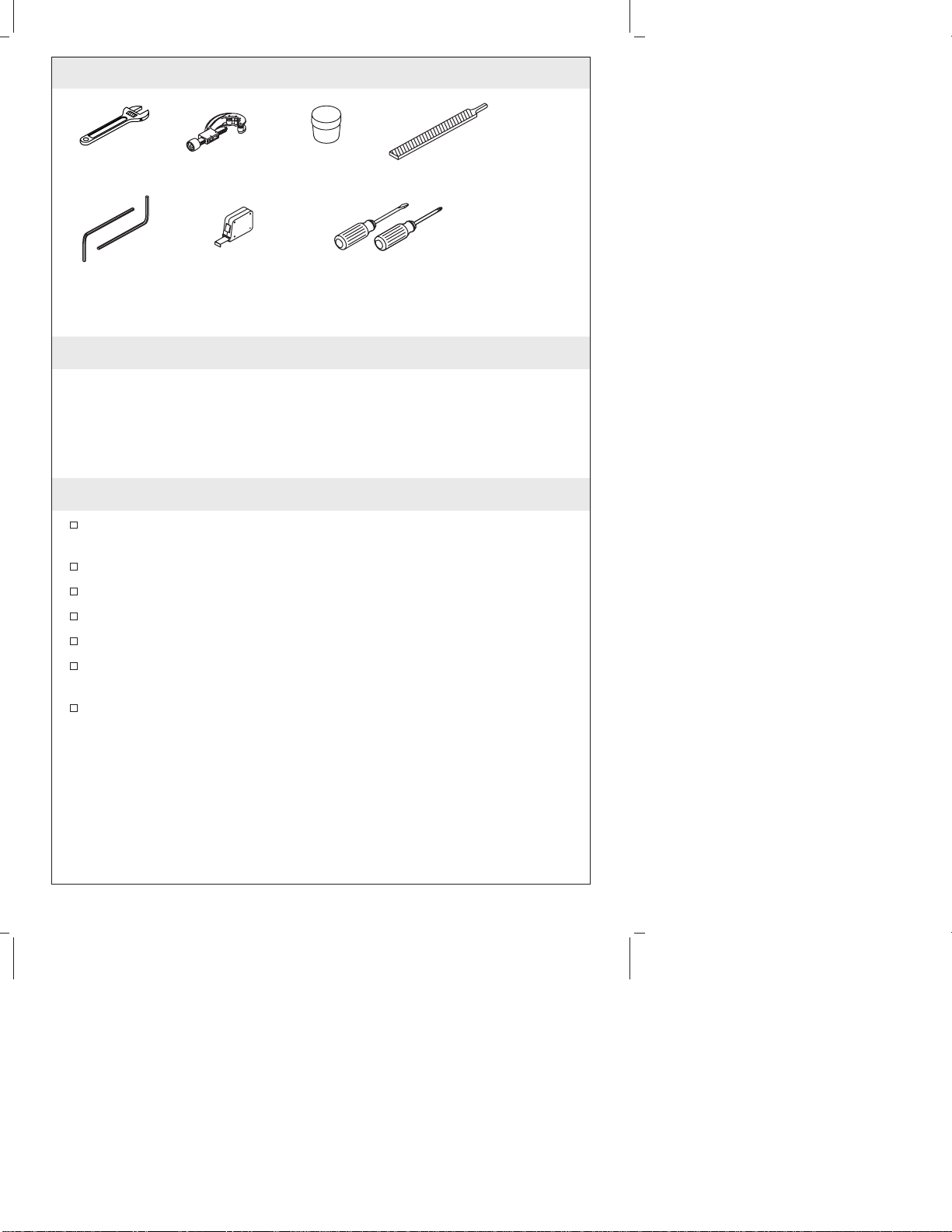

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
The valve is sold separately. Please read the instructions packed
with the valve for installation procedures.
Please read all instructions before you begin.
Shut off the main water supply.
Observe all local plumbing and building codes.
Complete the finished deck material before installing.
Before installation, unpack the new faucet trim and inspect it for
damage. Return it to the carton until installation.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Adjustable
Wrench • Rag
Plus:
Tube Cutter
Tape
Measure
Hex
Wrench Assorted
Screwdrivers
File
Plumbers
Putty
114128-2-AB 2 Kohler Co.

1. Remove the Pipe Plug
WARNING: Risk of personal injury. Lines may be pressurized.
Do not lean over the pipe plug when turning or removing the
plug.
Make sure the valves are closed (cold = fully counterclockwise;
hot = fully clockwise).
Turn off the main water supply.
Wrap a rag around the pipe plug to prevent water spray.
IMPORTANT! Water may purge from the supply tube when you
remove the plug.
Carefully remove the pipe plug.
Pipe Plug
Close
Hot
Close
Cold
Kohler Co. 3 114128-2-AB

2. Prepare for Spout installation
Remove the plaster guard from the spout supply tube.
Cut off the spout supply tube 1-1/4” (3.2 cm) above the rim,
finished deck, or tile.
Remove all burrs from the supply tube to prevent damage to the
O-ring seal.
NOTE: The washer is not needed for rim/finished deck installation.
If the installation includes a tile covered rough deck, slide the
washer, flat side facing forward, onto the supply tube.
Rough
Deck
Tile
Finish
1-1/4"
(3.2 cm)
Washer
Spout
Supply
Tube
Rough
Deck
Finished
Deck
114128-2-AB 4 Kohler Co.

3. Install the Spout
CAUTION: Risk of product damage. Use care when installing
the spout assembly to prevent damage to the O-ring seal.
IMPORTANT! Keep the spout supply tube clean above the finished
deck to avoid damage to the O-ring seal.
Loosen the setscrews in the sleeve.
Use a twisting motion to install the sleeve on the spout supply
tube until it contacts the deck or washer.
Align the sleeve with the setscrews offset from the center (not
facing directly forward or backward) of the supply tube.
Remove the setscrew from the back of the spout assembly.
Thread the collar all the way onto the spout assembly.
Slide the spout sleeve onto the spout assembly and thread the
escutcheon snug against the sleeve.
Apply a bead of plumbers putty or other sealant to the underside
of the escutcheon according to the manufacturer’s instructions.
Position the spout on the sleeve, and carefully press down until
the spout contacts the finished deck.
Align the spout as desired and tighten the setscrew.
Thread the escutcheon down until it contacts the deck.
Remove any excess putty or sealant.
Setscrew
Setscrew
Sleeve Collar
Sleeve
Setscrew
Escutcheon
Apply
Plumbers
Putty.
O-Ring
Kohler Co. 5 114128-2-AB

4. Install the Handles - Standard Style
All installations
Turn the valve to the closed position.
Apply a bead of plumbers putty or other sealant to the bottom of
each escutcheon according to the putty manufacturer’s
instructions.
Position an escutcheon over each valve body.
Press a stem extension onto each valve stem.
Thread a bonnet onto each valve body until the escutcheon is
firmly in place.
Lever handle
Align and press a handle onto each stem extension and secure
with a screw.
Six-Prong Handle
Secure each stem extension with a screw.
Press a handle onto each stem extension.
Align the text on the ceramic buttons as desired.
Secure each handle with a setscrew.
Six-Prong
Handle
Setscrew
Screw
Stem
Extension
Valve Stem
Escutcheon
Valve Body
Bonnet
Stem
Extension
Lever
Handle
Screw
114128-2-AB 6 Kohler Co.

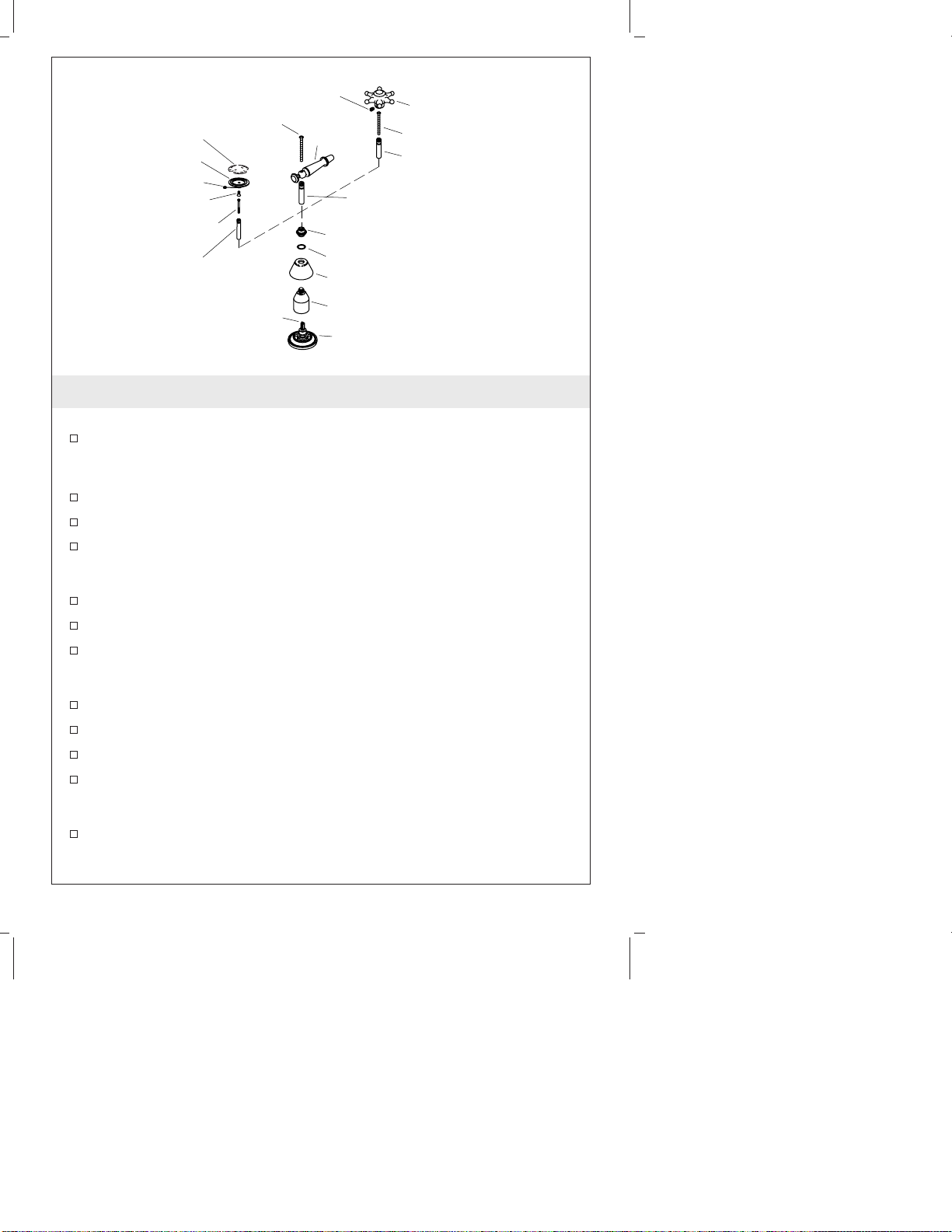

5. Install Artist Edition Handles
All Installations
Apply a bead of plumbers putty or other sealant around the
bottom of the escutcheon according to the putty manufacturer’s
instructions.
Thread the escutcheon onto the valve body.
Place the ceramic bell over the escutcheon.
Tighten the bonnet nut with a wide blade screwdriver.
Lever Handle
Position a stem extension on each valve stem.
Align and press a handle onto the stem extension.
Secure with a screw.
Six Prong Handle
Install a stem extension on each valve stem with a screw.
Press a six-prong handle onto each stem extension.
Align the text on the ceramic buttons as desired.
Secure with a setscrew.
Oval Handle
Install a stem extension on each valve stem with a screw.
Six-Prong Handle
Screw
Screw
Screw
Stem
Extension
Stem
Extension
Stem
Extension
Stem
Ceramic Bell
O-Ring
Bonnet Nut
Valve Stem
Flathead Screw
Setscrew
Oval Handle
Ceramic Cap Lever
Handle
Setscrew
Escutcheon
Kohler Co. 7 114128-2-AB

Install Artist Edition Handles (cont.)
Place a ceramic cap into each oval handle and secure them from
underneath with a flathead screw.
Press each oval handle onto a stem extension with the artwork
oriented as desired.
Tighten the flathead screws to secure.
114128-2-AB 8 Kohler Co.

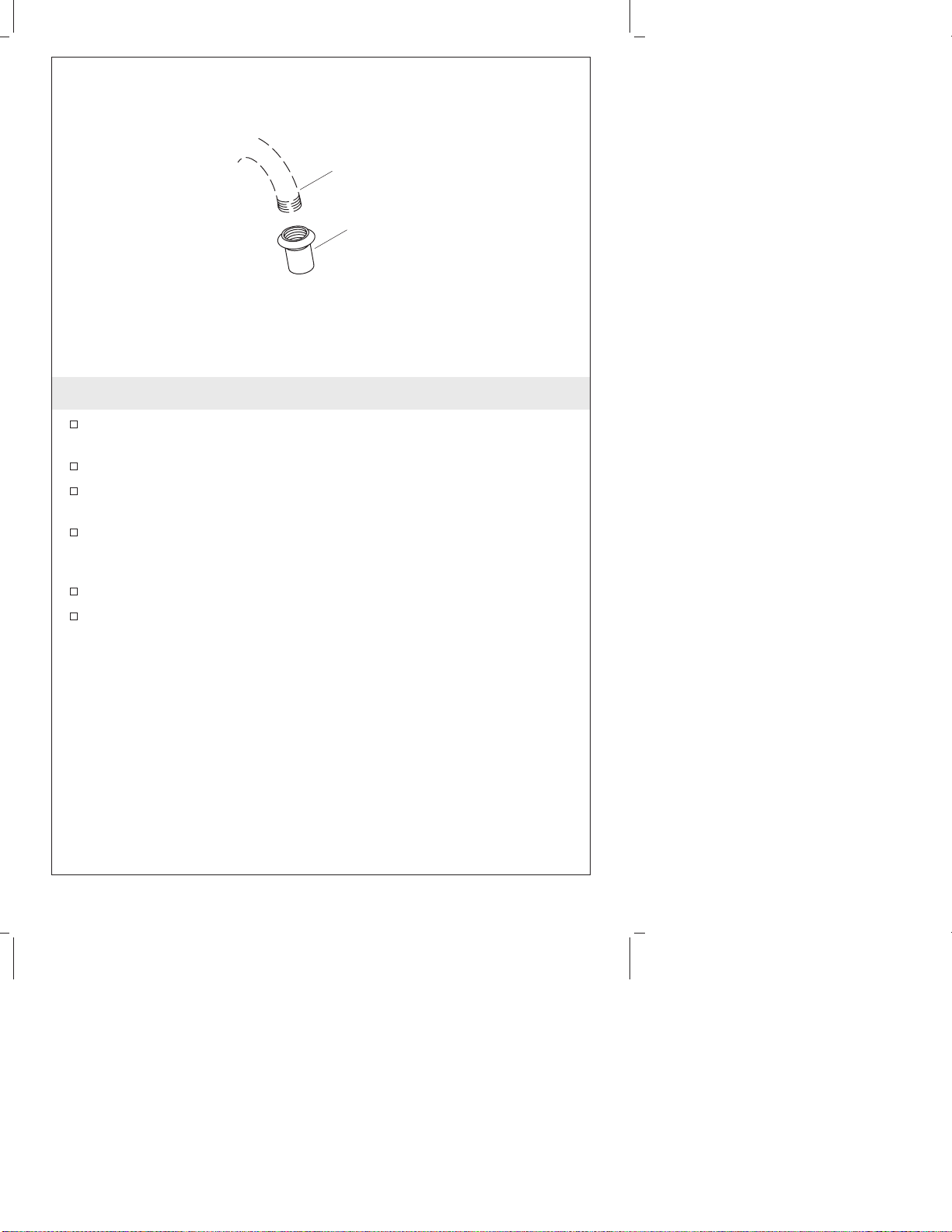

6. Complete the Installation
Turn off the water (hot = clockwise, cold = counterclockwise).
Remove the aerator assembly.
Turn on the main water supply and check for leaks.
Turn on the hot and cold valves and run water through the spout
to remove debris. Check for leaks.
Turn off the hot and cold valves.
Reinstall the aerator assembly.
Spout
Aerator
Kohler Co. 9 114128-2-AB

Guide d’installation
Robinet de baignoire
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
La valve est vendue séparément. Veuillez s’il vous plaît lire les
instructions d’installation emballées avec la valve.
Veuillez lire toutes les instructions avant de commencer.
Couper l’alimentation d’eau principale.
Respecter tous les codes de plomberie et de bâtiment locaux.
Compléter le matériau du comptoir fini avant d’installer.
Avant l’installation, déballer la garniture du nouveau robinet et
l’examiner pour en déceler tout dommage. Remettre le robinet
dans l’emballage jusqu’à l’installation.
Cléà
molette • Chiffon
Plus:
Coupe-tubes
Mètre
ruban
Clé
hexagonale Tournevis
assortis
Lime
Mastic de
plombier
Kohler Co. Français-1 114128-2-AB

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Kohler Co. Français-2 114128-2-AB

1. Retirer le bouchon du tube
AVERTISSEMENT : Risque de blessure corporelle. Les
canalisations peuvent être pressurisées. Ne pas se pencher sur le
bouchon du tube au moment de le tourner et de le retirer.
S’assurer que les robinets soient fermés (côté froid complètement
vers la gauche, côté chaud complètement vers la droite).
Fermer l’alimentation d’eau principale.
Enrouler une serviette autour du bouchon du tube pour
empêcher l’eau de gicler.
IMPORTANT ! L’eau pourrait s’écouler du tube d’alimentation
d’eau lorsque le bouchon est retiré.
Retirer le bouchon de tuyau avec précaution.
Bouchon
du tuyau
Fermer l'eau
chaude
Fermer
l'eau froide
114128-2-AB Français-3 Kohler Co.

2. Se préparer pour l’installation du bec
Retirer le renfort de plâtre du tube d’alimentation du bec.
Couper le tube d’alimentation du bec à 1-1/4″(3,2 cm) au-dessus
du rebord, du comptoir fini ou du carrelage.
Retirer les ébarbures du tube d’alimentation afin d’éviter
l’endommagement du joint torique
REMARQUE : La rondelle est inutile dans le cas d’une installation
sur rebord/comptoir fini.
Si l’installation comprend un comptoir brut carrelé, glisser la
rondelle, côté plat dirigé vers l’avant, sur le tube d’alimentation.
Comptoir
brut
Finition
carrelée
1-1/4"
(3,2 cm)
Rondelle
Tuyau
d'alimentation
du bec
Comptoir
brut
Comptoir
fini
Kohler Co. Français-4 114128-2-AB

3. Installer le bec
ATTENTION : Risque d’endommagement du produit. Travailler
avec soin lors de l’installation de l’ensemble du bec afin d’éviter
d’endommager le joint torique.
IMPORTANT ! Garder le tube d’alimentation du bec propre
au-dessus du comptoir pour éviter l’endommagement du joint
torique.
Dévisser les vis de retenue sur le manchon.
Utiliser un mouvement de torsion pour installer le manchon sur
le tuyau d’alimentation du bec jusqu’au contact avec le comptoir
ou la rondelle.
Aligner le manchon avec les vis de retenues contre balancées du
centre (ne faisant pas directement face vers l’avant ou l’arrière)
du tube d’alimentation.
Retirer la vis de retenue de l’arrière de l’ensemble du bec.
Visser le collier à fond sur l’ensemble du bec.
Glisser le manchon du bec sur l’ensemble de ce dernier et visser,
jusqu’au serrage, l’applique contre le manchon.
Appliquer du mastic de plombier ou un joint semblable sous
l’applique selon les instructions du fabricant du mastic.
Positionner le bec sur le manchon, et presser délicatement vers le
bas jusqu’à ce que le bec touche le comptoir fini.
Vis de
retenue
Vis de
retenue
Manchon Collier
Manchon
Vis de
retenue
Applique
Appliquer du
mastic de
plomberie.
Joint
torique
114128-2-AB Français-5 Kohler Co.

Installer le bec (cont.)
Aligner le bec selon le désir et serrer la vis de retenue.
Visser l’applique jusqu’au comptoir.
Retirer tout excédent de mastic de plombier ou de joint
d’étanchéité.
Kohler Co. Français-6 114128-2-AB

4. Installer les poignées - Style standard
Toutes installations
Tourner la valve en position fermée.
Appliquer du mastic de plombier ou un produit semblable à la
base de chaque applique selon les instructions du fabricant du
mastic.
Positionner une applique sur chaque corps de valve.
Presser une extension de tige sur chaque tige de valve.
Visser un chapeau sur chaque corps de valve jusqu’à ce que
l’applique soit bien en place.
Poignée du levier
Aligner et presser la poignée sur chaque extension de tige et
sécuriser avec une vis.
Poignée à six broches
Sécuriser chaque extension de tige avec une vis.
Presser une poignée sur chaque extension de tige.
Aligner le texte sur les boutons en céramique selon le désir.
Sécuriser chaque poignée avec une vis de retenue.
Poignée à
six broches
Vis de
retenue
Vis
Extension de
la tigeTige de
la valve
Applique
Corps de
valve
Chapeau
Extension
de la tige
Poignée
du levier
Vis
114128-2-AB Français-7 Kohler Co.

5. Installer les poignées éditions Artiste
Toutes les installations
Appliquer du mastic d’étanchéité ou un produit semblable autour
de la base de l’applique selon les instructions du fabricant.
Visser l’applique sur le corps de valve.
Placer la cloche en céramique sur l’applique.
Serrer l’écrou du chapeau avec un tournevis à lame large.
Poignée du levier
Positionner une extension de tige sur chaque tige de valve.
Aligner et presser une poignée sur chaque extension de tige.
Sécuriser avec une vis.
Poignée à six broches
Installer une extension de tige sur chaque tige de valve avec une
vis.
Presser une poignée à six broches sur chaque extension de tige.
Aligner le texte sur les boutons en céramique selon le désir.
Sécuriser avec une vis de retenue.
Poignée ovale
Installer une extension de tige sur chaque tige de valve avec une
vis.
Poignée à six broches
Vis
Vis
Vis
Extension
de la tige
Extension
de la tige
Extension
de la tige
Tige
Cloche en céramique
Joint torique
Écrou chapeau
Tige de
la valve
Vis à tête plate
Vis de retenue
Poignée ovale
Bouchon en
céramique Poignée
du levier
Vis de retenue
Applique
Kohler Co. Français-8 114128-2-AB

Installer les poignées éditions Artiste (cont.)
Placer un capuchon en céramique dans chaque poignée ovale et
sécuriser d’en-dessous avec une vis à tête plate.
Presser chaque poignée ovale sur l’extension de la tige avec
l’iconographie orientée selon le désir.
Serrer les vis à tête plate pour sécuriser.
114128-2-AB Français-9 Kohler Co.

6. Compléter l’installation
Couper l’alimentation d’eau (chaud = vers la droite, froid = vers
la gauche).
Retirer l’ensemble de l’aérateur.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites.
Ouvrir les valves d’eau chaude et froide et faire couler l’eau à
travers le bec pour chasser tous les débris. Vérifier s’ilyades
fuites.
Fermer les valves d’eau chaude et froide.
Réinstaller l’ensemble aérateur.
Bec
Aérateur
Kohler Co. Français-10 114128-2-AB

Guía de instalación
Grifería de bañera
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
La válvula se vende por separado. Lea las instrucciones incluidas
con la válvula para ver los procedimientos de instalación.
Lea estas instrucciones atentamente antes de comenzar.
Cierre el suministro principal de agua.
Cumpla con todos los códigos locales de plomería y de
construcción.
Termine el revestimiento de la cubierta antes de comenzar la
instalación.
Antes de la instalación, desembale la guarnición de la grifería
nueva y revísela para ver si está dañada. Vuelva a colocarla en la
caja hasta que la instale.
Llave
ajustable • Trapo
Más:
Cortatubos
Cinta
métrica
Llave
hexagonal Surtido de
destornilladores
Lima
Masilla de
plomería
Kohler Co. Español-1 114128-2-AB
