Kohler K-T13140 User manual

Installation Guide
Bath/Deck Mount Faucet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-T13140 K-T13141
1036138-2-A

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Please read all instructions before you begin.
Shut off the main water supply.
Observe all local plumbing and building codes.
Before installation, unpack the new faucet and inspect it for
damage. Return the faucet to the carton until installation.
Kohler Co. reserves the right to make revisions in the design of
faucets without notice, as specified in the Price Book.
Assorted
Screwdrivers Tube Cutter Hex Wrench Plumbers Putty
1036138-2-A 2 Kohler Co.

1. Prepare for Spout installation
Remove the plaster guard from the spout supply tube.
Cut off the spout supply tube 1-3/4” (4.4 cm) above the rim,
finish deck, or tile. Make sure all burrs are removed from the
supply tube to prevent damage to the O-ring seal on the sleeve.
Rough
Deck
Tile
Finish
1-3/4"
(4.4 cm) Spout
Supply
Tube
Finished
Deck
Rough
Deck
Kohler Co. 3 1036138-2-A

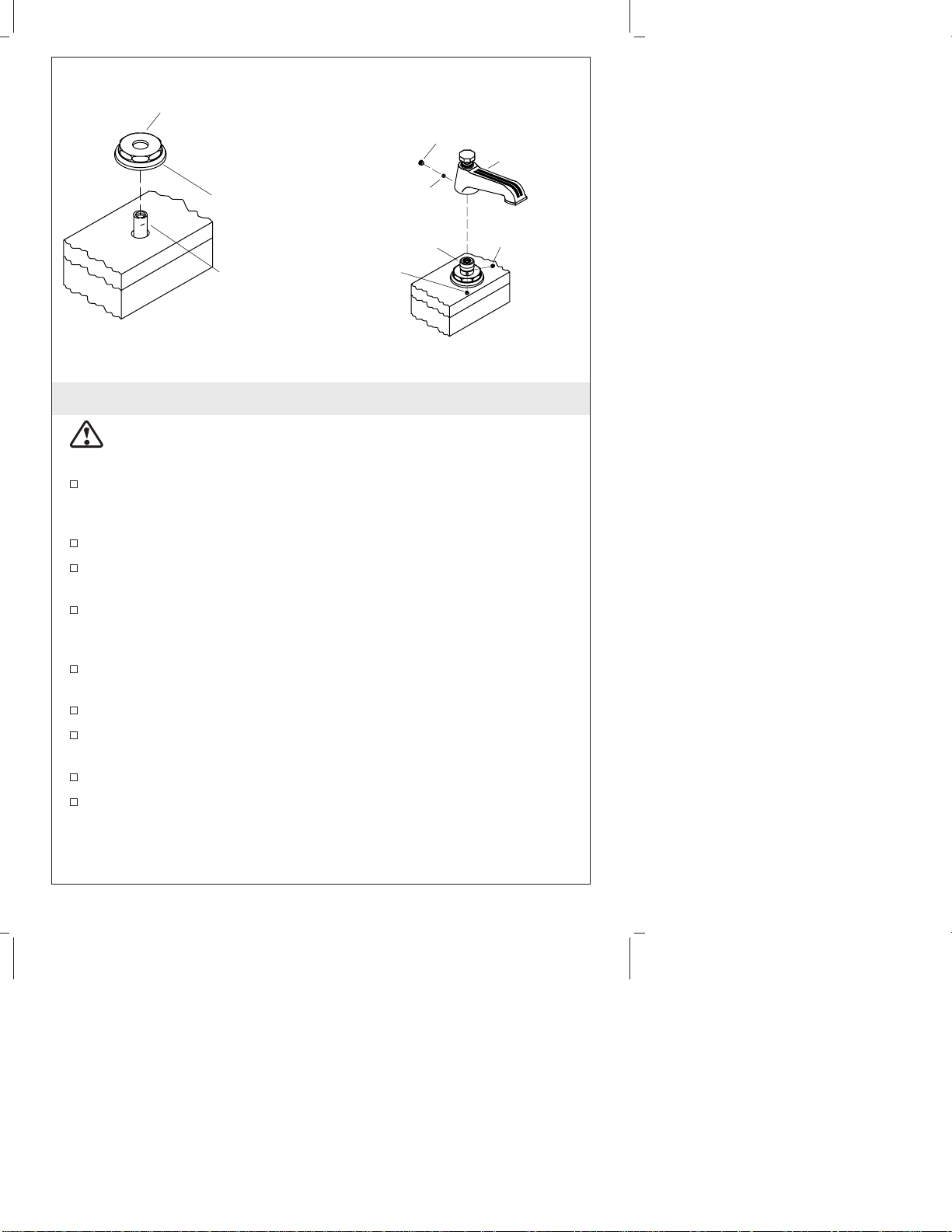

2. Install Spout
CAUTION: Risk of product damage. Use care when installing
the spout assembly to prevent damage to the O-ring seal on the
sleeve.
Apply a ring of plumbers putty or other sealant around the
underside of the spout base according to the manufacturer’s
instructions.
Position the spout base over the spout supply tube.
Check that the spout base rests on the rim, finished deck, or tile
surface.
Back off the two setscrews in the sleeve, and with a twisting
motion install the sleeve on the spout supply tube until it contacts
the spout base.
Align the sleeve so the setscrews are not facing directly forward
or backward.
Tighten the sleeve setscrews.
Install the spout onto the sleeve, and carefully press down until
the spout contacts the spout base.
Align the spout and tighten the spout setscrew.
Press the plug button into the setscrew hole.
Spout
Supply
Tube
Apply
plumbers
putty to
spout base.
Spout Base
Spout
Setscrew
Plug
Button
Setscrew
Setscrew
Sleeve
1036138-2-A 4 Kohler Co.

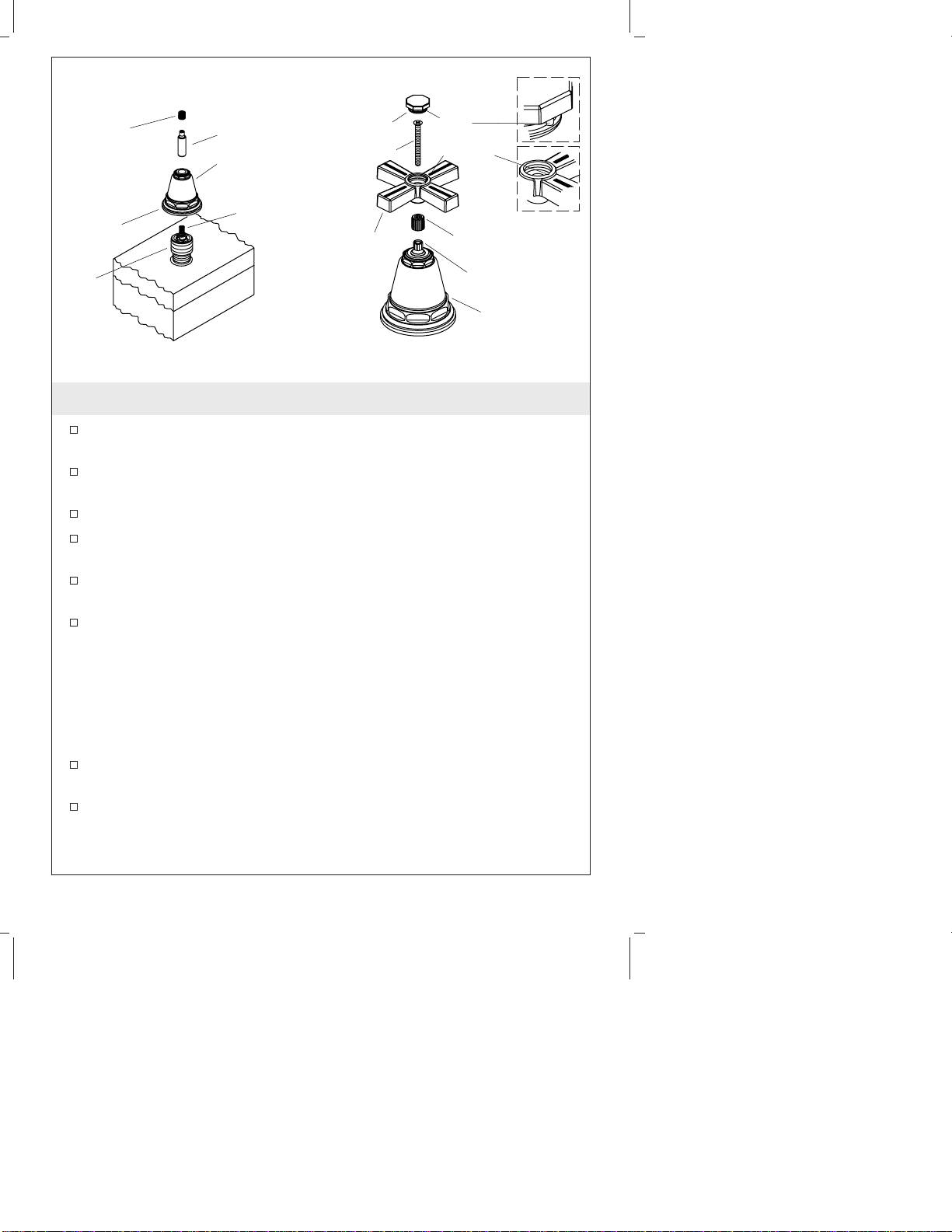

3. Install Handles
Remove the plaster guards from the hot and cold valves.
Check that the valve bodies have an adapter installed to fit the
bonnet threads.
Install the stem extensions over the valve stems.
If shipped loose, install the plastic spline adapters on the stem
extensions.
Apply a ring of plumbers putty or other sealant around the
underside of the bonnets according to the manufacturer’s
instructions.
Thread the bonnets onto the valve bodies until the bonnets
contact the deck.
NOTE: The stem extension allows fine adjustment of the handle
alignment. To adjust, remove the handle and reposition the
extension. Reinstall the handle and check the alignment. Repeat
until the handle alignment is satisfactory.
Locate the groove in the hole in the handles and orient the
groove to the bath.
Position the handles on the plastic spline adapters. Secure the
handles with the screws.
Orient the tab on the hot plug button with the groove in the
left-hand valve handle and push the plug button into the handle.
Apply
plumbers
putty to
bonnet.
Stem
Extension
Plastic Spline
Adapter
Valve
Body
Valve
Stem
Bonnet
Plastic Spline
Adapter
Tab
Bonnet
Groove
Stem Extension
Screw
Handle
Plug
Button
Kohler Co. 5 1036138-2-A

Install Handles (cont.)
Orient the tab on the cold plug button with the groove in the
right-hand valve handle and push the plug button into the
handle.
1036138-2-A 6 Kohler Co.

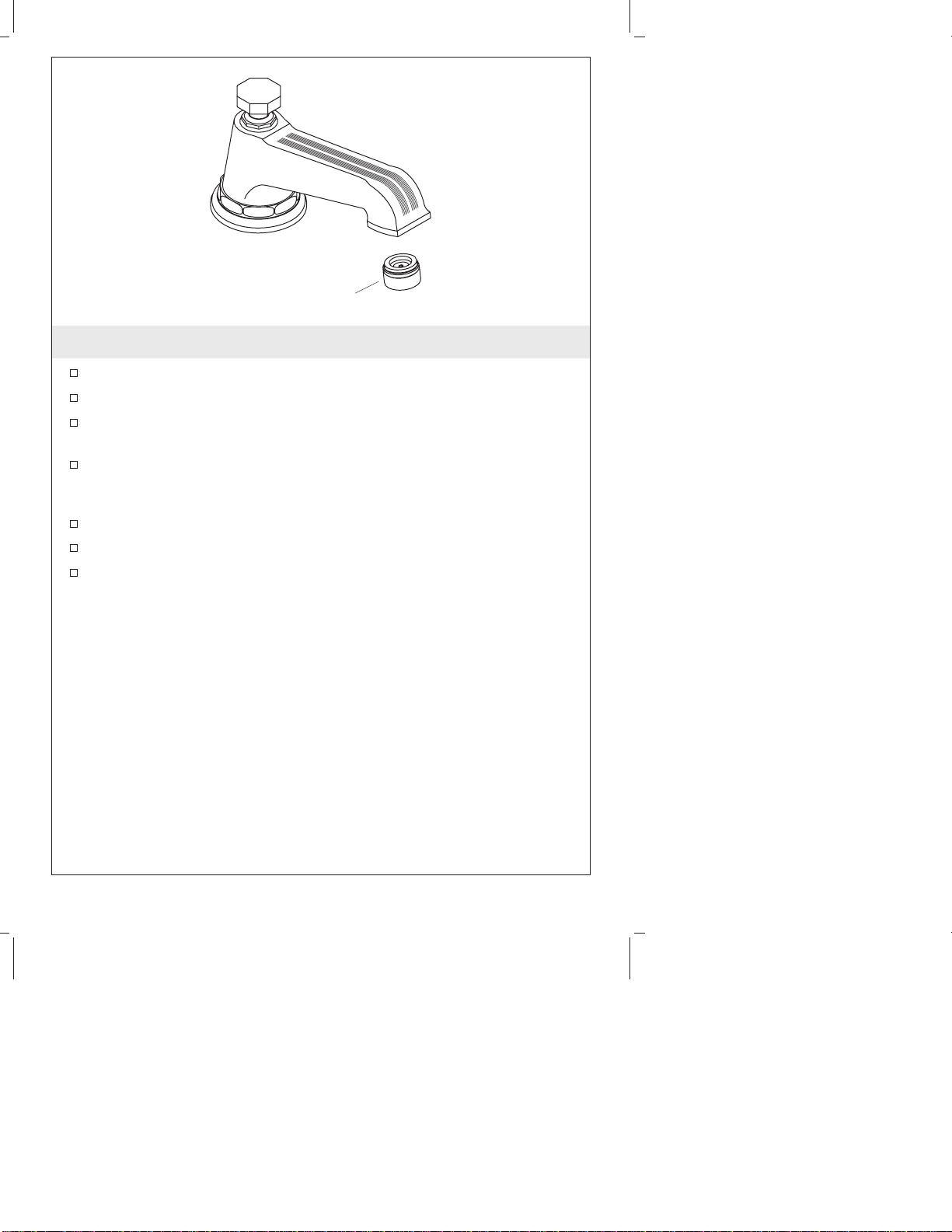

4. Complete the Installation
Ensure that both faucet handles are turned off.
Remove the aerator assembly.
Turn on the main water supply and check for leaks.
Turn on the hot and cold valves and run water through the spout
to remove debris. Check for leaks.
Turn off the hot and cold valves.
Remove any debris from the aerator and reinstall.
Reinstall the aerator assembly.
Aerator
Kohler Co. 7 1036138-2-A

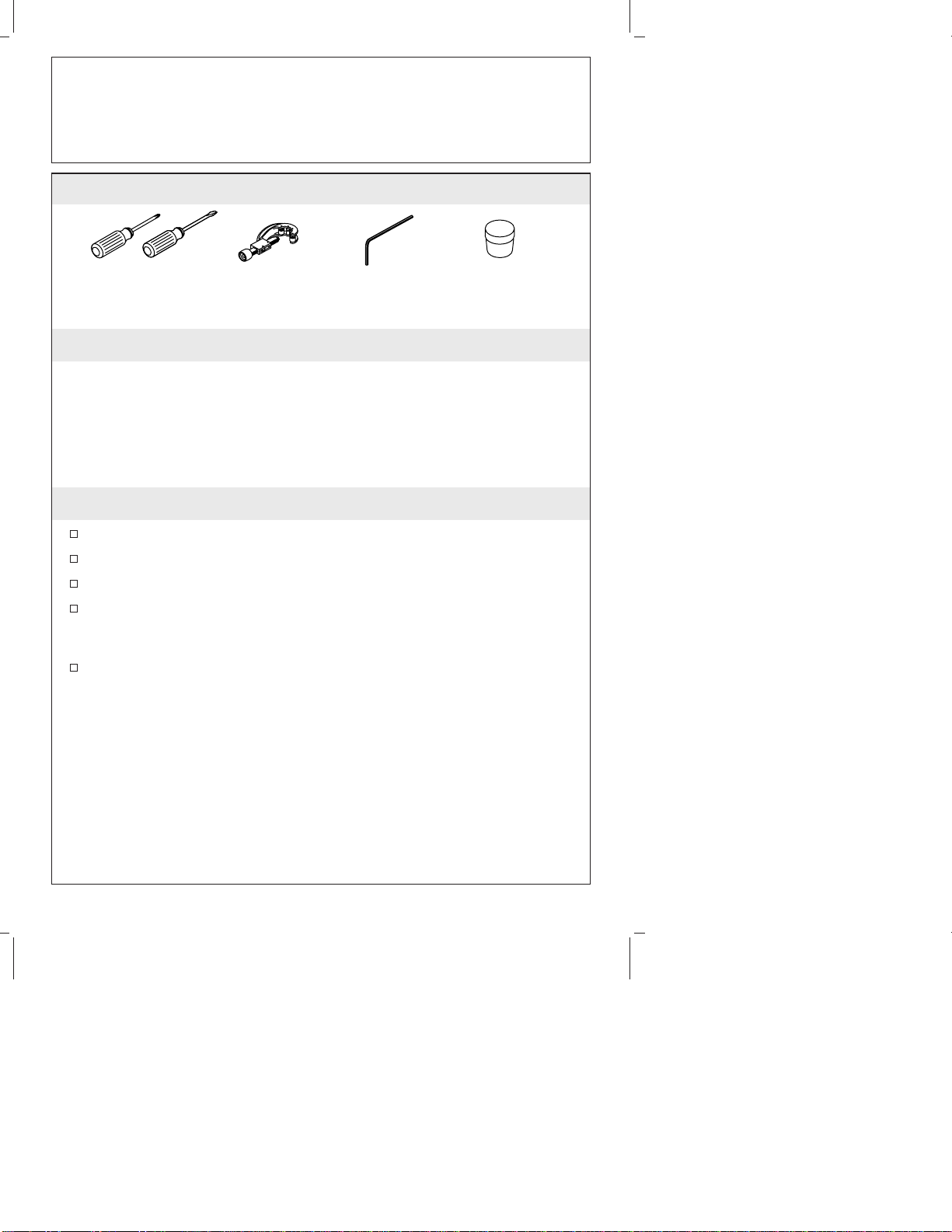

Guide d’installation
Robinet sur baignoire/comptoir
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Veuillez lire cette notice avant de commencer l’installation.
Couper l’alimentation d’eau principale.
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant l’installation, déballer le nouveau robinet et l’examiner
pour en déceler tout dommage. Remettre le robinet dans
l’emballage jusqu’à l’installation.
Kohler Co. se réserve le droit d’apporter toutes modifications au
design des robinets et ceci sans préavis, comme spécifié dans le
catalogue des prix.
Tournevis
assortis Coupe tubes Clé hexagonale Mastic de plomberie
Kohler Co. Français-1 1036138-2-A

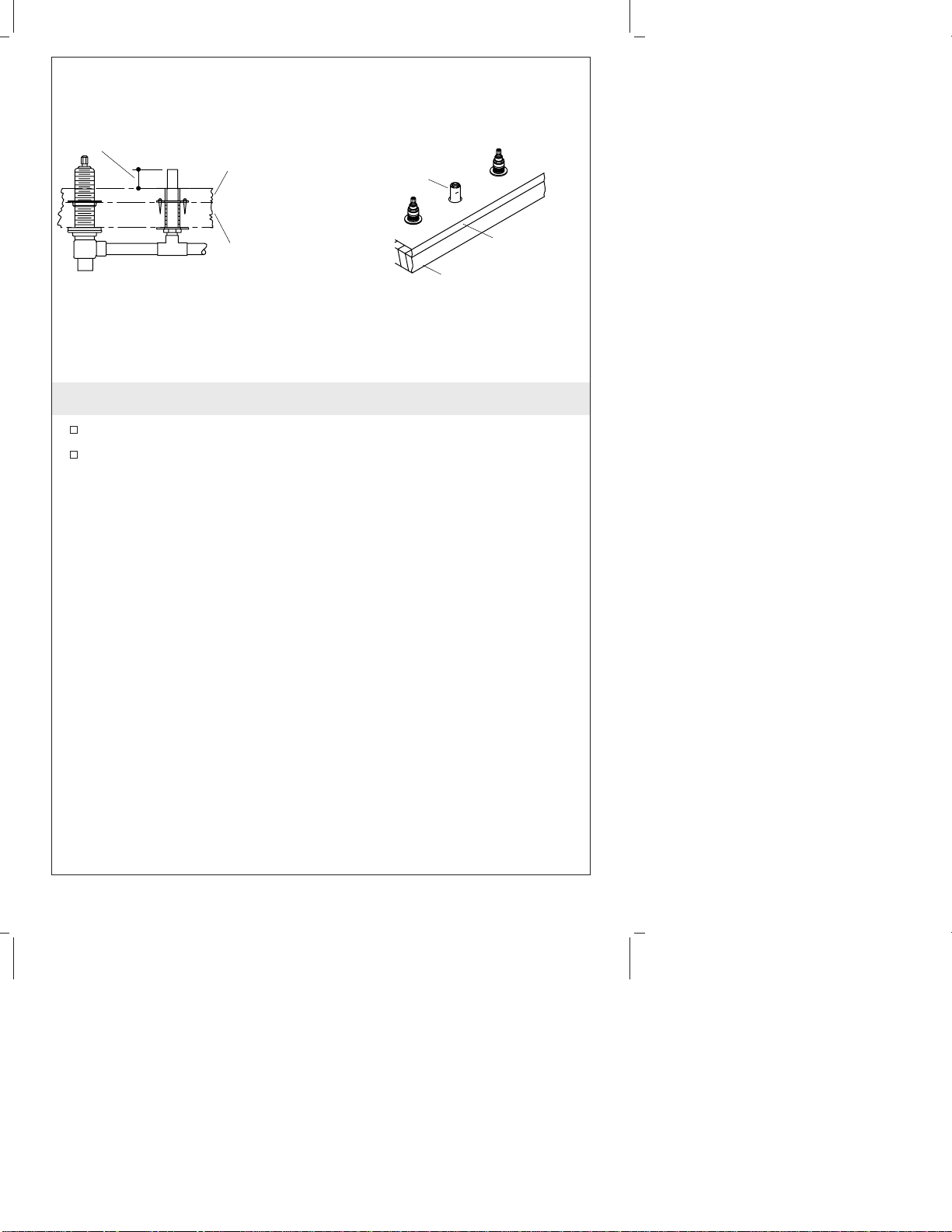

1. Se préparer pour l’installation du bec
Retirer le renfort de plâtre du tube d’alimentation du bec.
Couper le tube d’alimentation à [1-3/4″(4,4 cm)] au-dessus du
rebord, du comptoir fini ou du carrelage. S’assurer d’éliminer
toutes les bavures sur le tuyau d’alimentation afin d’éviter
d’endommager le joint torique sur le manchon.
Comptoir
brut
Finition
carrelée
1-3/4"
(4,4 cm) Tuyau
d'alimentation
du bec
Comptoir fini
Comptoir brut
Kohler Co. Français-2 1036138-2-A

2. Installer le bec
ATTENTION : Risque d’endommagement du produit. Travailler
avec soin lors de l’installation de l’ensemble du bec afin d’éviter
d’endommager le joint torique sur le manchon.
Appliquer du mastic de plombier ou équivalent sur le dessous de
la base du bec selon les instructions du fabricant du mastic.
Positionner la base du bec sur son tube d’alimentation.
S’assurer que la base du bec repose sur le rebord, comptoir fini,
ou surface carrelée.
Desserrer les vis de retenue dans le manchon et par un
mouvement de torsion, installer le manchon sur le tuyau
d’alimentation du bec jusqu’à ce qu’il soit en contact avec la base
de ce dernier.
Aligner le manchon de façon à ce que les vis de retenue ne soient
pas orientées directement vers l’avant ou l’arrière.
Serrer les vis de retenue du manchon.
Installer le bec sur le manchon et presser délicatement jusqu’à ce
que le bec soit en contact avec sa base.
Aligner le bec et serrer sa vis de retenue.
Presser le bouchon dans sur l’orifice de la vis de retenue.
Base du bec
Tuyau
d'alimentation
du bec
Appliquer du
mastic de
plombier à la
base du bec.
Bec
Vis de retenue
Bouchon
Vis de
retenue
Vis de
retenue
Manchon
1036138-2-A Français-3 Kohler Co.

3. Installer les poignées
Retirer les renforts de plâtre des valves d’eau chaude et d’eau
froide.
Vérifier que les corps des valves aient un adaptateur installé pour
se loger dans les filetages du chapeau.
Installer les extensions de tige sur les tiges de valve.
Si expédié desserré, installer les adaptateurs à cannelure en
plastique sur les extensions de tige.
Appliquer du mastic de plombier ou équivalent sur le dessous
des chapeaux selon les instructions du fabricant du mastic.
Visser les chapeaux sur les corps de valve jusqu’à ce qu’ils soient
en contact avec le comptoir.
REMARQUE : L’extension de la tige permet un alignement
minutieux de la poignée. Pour ajuster, retirer la poignée et
repositionner l’extension. Réinstaller la poignée et vérifier
l’alignement. Répéter jusqu’à ce que l’alignement de la poignée soit
satisfaisant.
Localiser la rainure dans l’orifice des poignées et l’orienter vers la
baignoire.
Positionner les poignées sur les adaptateurs à cannelure en
plastique. Sécuriser les poignées avec les vis.
Chapeau
Corps
dela
valve
Extension
de la tige
Adaptateur à
cannelures en
plastique
Tige de
valve
Appliquer du
mastic de
plombier au
chapeau.
Poignée
Chapeau
Extension
de la tige
Adaptateur à
cannelures en
plastique
Vis
Bouchon Languette
Rainure
Kohler Co. Français-4 1036138-2-A

Installer les poignées (cont.)
Orienter la languette sur le bouchon d’eau chaude avec la rainure
de la poignée de valve gauche et presser ce bouchon dans la
poignée.
Orienter la languette sur le bouchon d’eau chaude avec la rainure
de la poignée de valve droite et presser ce bouchon dans la
poignée.
1036138-2-A Français-5 Kohler Co.

4. Compléter l’installation
S’assurer de fermer les deux poignées de robinet.
Retirer l’ensemble aérateur.
Ouvrir l’alimentation d’eau principale et vérifier s’ilyades
fuites.
Ouvrir les valves d’eau chaude et froide et faire couler l’eau à
travers le bec pour chasser tous les débris. Vérifier s’ilyades
fuites.
Fermer les valves d’eau chaude et froide.
Retirer tous débris de l’aérateur puis réinstaller.
Réinstaller l’ensemble de l’aérateur.
Aérateur
Kohler Co. Français-6 1036138-2-A

Guía de Instalación
Grifería de montaje en cubierta o bañera
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Lea estas instrucciones atentamente antes de comenzar.
Cierre el suministro principal de agua.
Cumpla con todos los códigos locales de plomería y de
construcción.
Antes de la instalación, desembale la grifería nueva y revise con
cuidado todas las piezas para ver si están dañadas. Vuelva a
colocar la grifería en la caja hasta que la instale.
La empresa Kohler se reserva el derecho de modificar el diseño
de la grifería sin previo aviso, tal como se especifica en la lista de
precios.
Juego de
destornilladores Cortatubos Llave hexagonal Masilla de plomería
Kohler Co. Español-1 1036138-2-A

1. Prepare la instalación del surtidor
Retire el protector de yeso de la tubería de suministro del
surtidor.
Corte 1-3/4″(4,4 cm) de la tubería de suministro del surtidor por
encima del reborde, cubierta acabada o azulejo. Asegúrese de
desbarbar la tubería de suministro para evitar dañar el sello del
empaque de anillo (O-ring) en la manga.
Cubierta no
acabada
Acabado
con azulejos
1-3/4"
(4,4 cm) Tubo de
suministro del
surtidor
Cubierta
acabada
Cubierta no
acabada
Kohler Co. Español-2 1036138-2-A

2. Instale el surtidor
PRECAUCIÓN: Riesgo de daños al producto. Tenga cuidado al
instalar el montaje del surtidor para no causar daños al sello del
empaque de anillo (O-ring) en la manga.
Aplique una tira de masilla de plomería u otro sellador por
debajo de la base del surtidor según las instrucciones del
fabricante.
Coloque la base del surtidor sobre el tubo de suministro del
surtidor.
Compruebe que la base del surtidor se apoye en el reborde,
cubierta acabada o superficie de azulejos.
Desenrosque un poco los dos tornillos de fijación en la manga e
instale la manga girándola en el tubo de suministro del surtidor
hasta que esté en contacto con la base del surtidor.
Alinee la manga de manera que los tornillos de fijación no estén
orientados directamente hacia el frente ni hacia atrás.
Apriete los tornillos de fijación de la manga.
Instale el surtidor en la manga y presione hacia abajo hasta que el
surtidor esté en contacto con la base del surtidor.
Alinee el surtidor y apriete el tornillo de fijación del surtidor.
Empuje el tapón en el orificio del tornillo de fijación.
Base del surtidor
Aplique
masilla de
plomería
en la base
del
surtidor.
Tubo de
suministro
del surtidor
Surtidor
Tapón
Tornillo de
fijación Tornillo de
fijación
Tornillo de
fijación
Manga
1036138-2-A Español-3 Kohler Co.

3. Instale las manijas
Retire los protectores de yeso de las válvulas de agua fría y
caliente.
Compruebe que los cuerpos de válvula tengan un adaptador
instalado para encajar las roscas de la base.
Instale las extensiones de espiga sobre las espigas de válvula.
Si se envía suelta, instale los adaptadores de ranura de plástico en
las extensiones de espiga.
Aplique una tira de masilla de plomería u otro sellador por
debajo de las bases según las instrucciones del fabricante.
Enrosque las bases en los cuerpos de válvula hasta que las bases
hagan contacto con la cubierta.
NOTA: La extensión de espiga permite realizar ajustes a la
alineación de la manija. Para ajustarla, retire la manija y vuelva a
colocar la extensión. Reinstale la manija y verifique la alineación.
Repita esta operación hasta obtener una alineación satisfactoria de la
manija.
Ubique la ranura en el orificio de las manijas y oriente la ranura
hacia la bañera.
Coloque las manijas en los adaptadores de ranura de plástico. Fije
las manijas con los tornillos.
Base
Cuerpo
de
válvula
Espigade
válvula
Extensión
de espiga
Adaptador
de ranura de
plástico
Aplique
masilla de
plomería
en la
base.
Manija
Base
Extensión
de espiga
Adaptador de
ranura de plástico
Tornillo
Tapón Lengüeta
Ranura
Kohler Co. Español-4 1036138-2-A

Instale las manijas (cont.)
Oriente la lengüeta en el tapón de agua caliente con la ranura en
la manija de la válvula izquierda y empuje el tapón en la manija.
Oriente la lengüeta en el tapón de agua fría con la ranura en la
manija de la válvula derecha y empuje el tapón en la manija.
1036138-2-A Español-5 Kohler Co.

4. Termine la instalación
Verifique que las manijas de la grifería estén cerradas.
Desmonte el montaje del aireador.
Abra el suministro de agua principal y verifique que no haya
fugas.
Abra las válvulas del agua fría y caliente y deje correr el agua por
el surtidor para eliminar los residuos. Verifique que no haya
fugas.
Cierre las válvulas del agua fría y caliente.
Limpie el aireador y vuelva a instalarlo.
Vuelva a instalar el montaje del aireador.
Aireador
Kohler Co. Español-6 1036138-2-A

USA: 1-800-4-KOHLER
Canada: 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2004 Kohler Co.
1036138-2-A
