Installation Guide
Single-Control Bath and Shower Trim
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-T609 K-T612
K-T613
1023658-2-B

IMPORTANT INSTRUCTIONS
READ AND SAVE FOR THE
CONSUMER
WARNING: Risk of scalding or other severe injury.
•Before completing installation, the installer must set the
maximum water temperature setting of this valve to minimize the
risks associated with scalding hazards according to ASTM F 444.
•Do not install a shut-off device on either outlet of this valve. The
installation of any such device may create a cross-flow condition
at the valve and affect the water temperature.
•Factors that change the temperature of the water supplied to the
valve, such as seasonal water temperature changes, and water
heater replacement or servicing, will change the maximum water
temperature supplied by the valve and may create a scalding
hazard.
•The pressure-balanced valve will not compensate for changes in
the water supply temperature; adjust the maximum water
temperature setting of this pressure-balanced valve when such
changes occur.
•Pressure-balanced valves may not provide protection against
scalding if there is a failure of other temperature-limiting devices
elsewhere in the plumbing system.
The installer is responsible for installing the valve and adjusting the
maximum water temperature of this pressure-balanced valve
according to instructions.
This valve meets or exceeds ANSI A112.18.1 and ASSE 1016.
If you do not understand any of the installation or temperature
adjustment instructions in this document, in the United States please
contact our Customer Service Department at 1-800-4-KOHLER.
Outside the U.S., please contact your distributor.
IMPORTANT NOTICE TO INSTALLERS! Please fill in the blanks in
the information box in the Homeowners Guide and on the valve label.
Retain the Homeowners Guide for future reference.
1023658-2-B 2 Kohler Co.

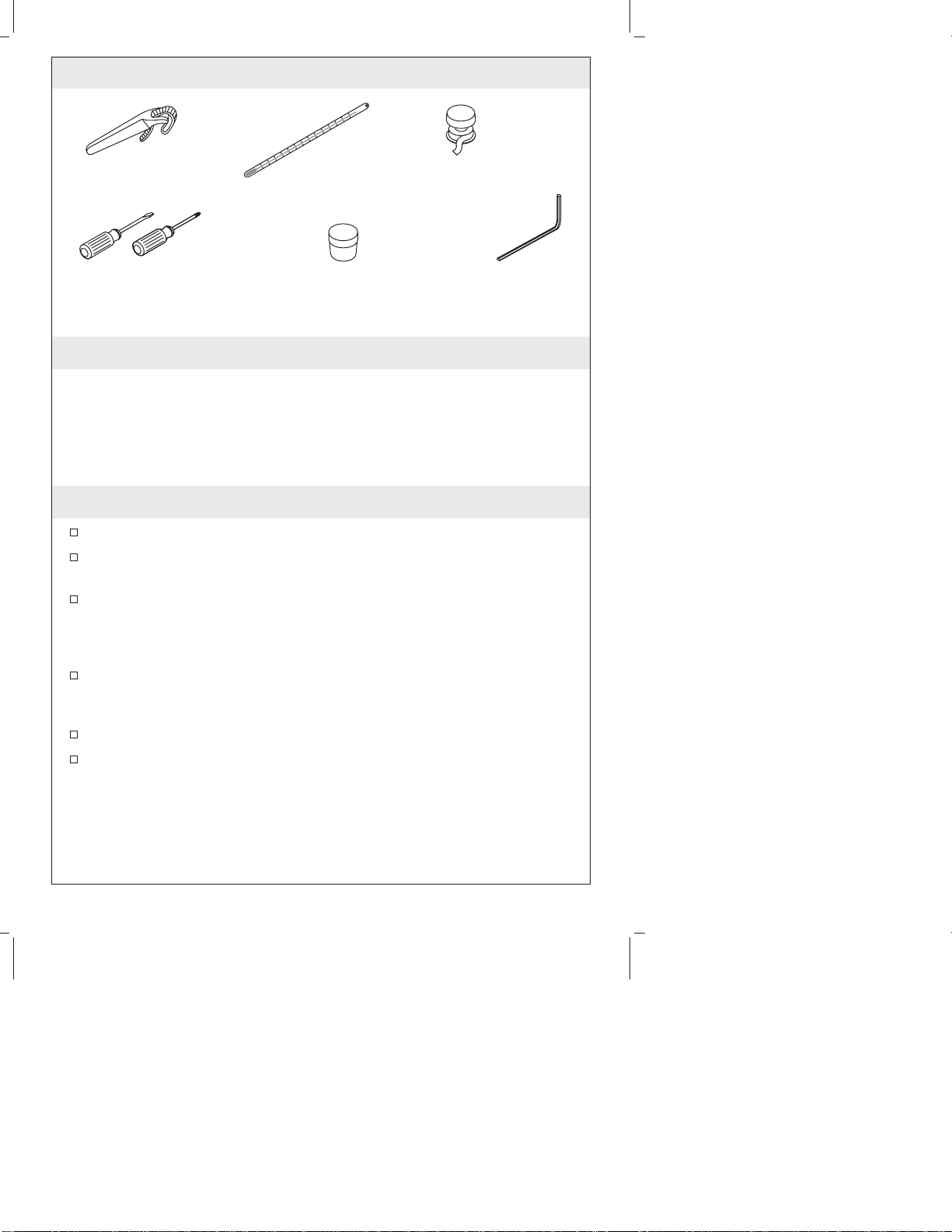

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
The finished wall or bath/shower unit must be installed prior to
installing this trim.
We recommend that you determine if the maximum water
temperature is acceptable before installing this trim. If
temperature adjustment is needed, refer to the ″Water
Temperature Adjustment″section.
The valve shuts off by water pressure. Do not force the handle in
any direction. To turn the valve off, gently turn it to the ″Off″
position.
Shut off the main water supply.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Thermometer
Strap
Wrench Thread Sealant
Plumbers
Putty Hex Wrench
Assorted
Screwdrivers
Kohler Co. 3 1023658-2-B

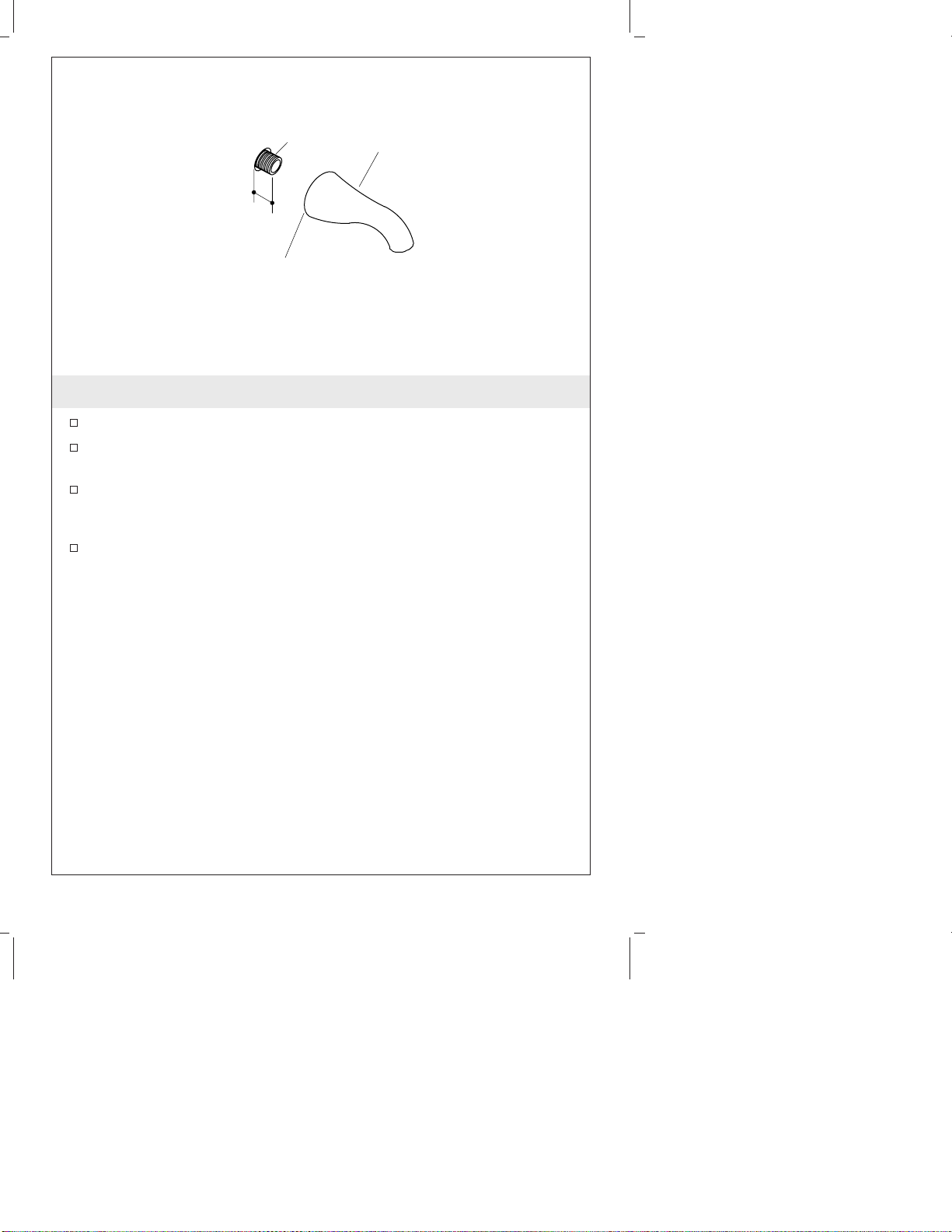

1. Install the Spout
Remove the temporary nipple.
Apply thread sealant and install a 1/2″nipple so it extends 1/2″
(1.3 cm) beyond the finished wall.
Apply a bead of plumbers putty or other sealant around the inlet
end of the spout according to the manufacturer’s instructions.
Carefully tighten with a clean strap wrench.
Nipple Spout
1/2"
(1.3 cm)
Apply
plumbers
putty.
1023658-2-B 4 Kohler Co.

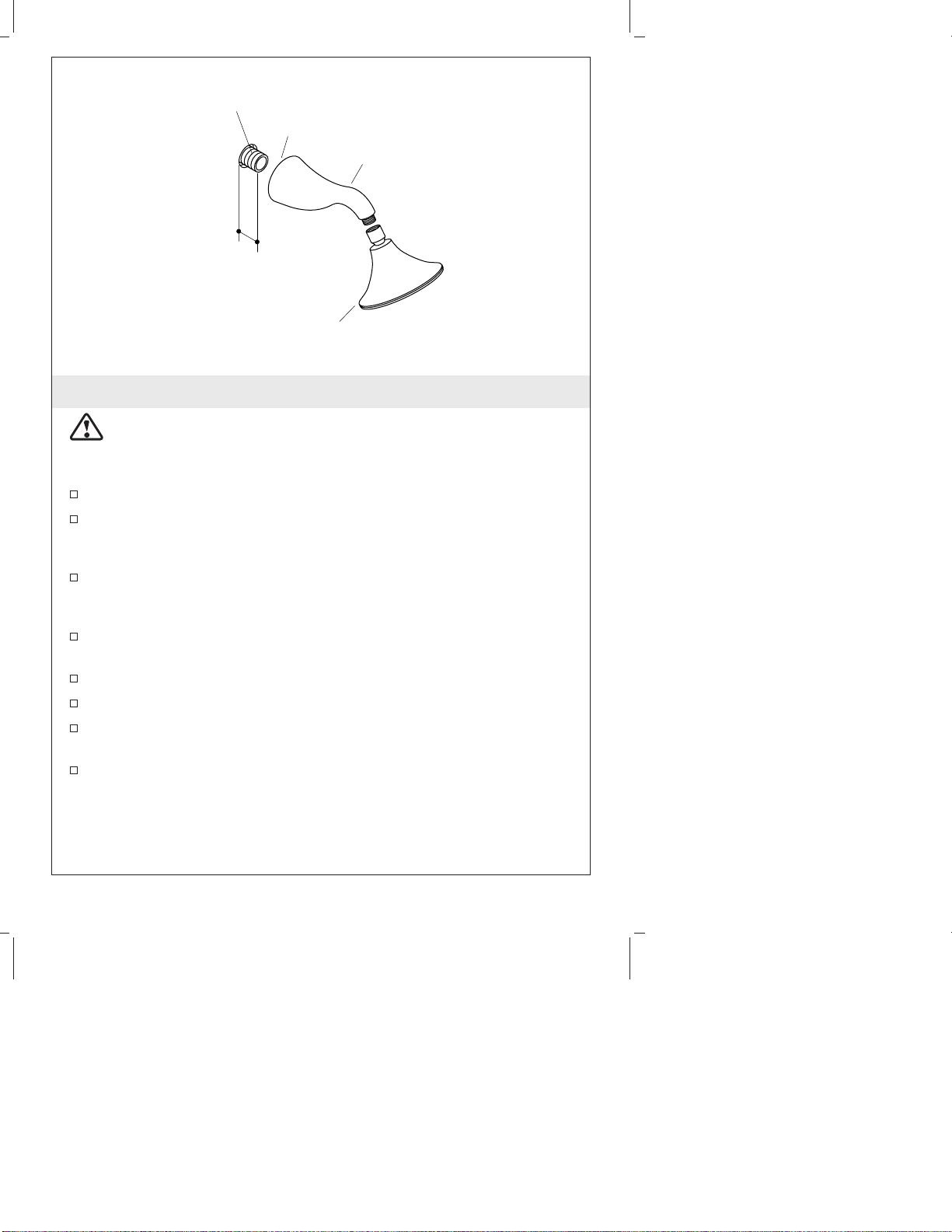

2. Install the Showerhead
CAUTION: Risk of product damage. To avoid plugging the
showerhead spray outlets, use thread sealant tape on the shower
arm threads. Do not use thread sealant compound (pipe dope).
Remove the temporary nipple from the shower elbow.
Apply a bead of plumbers putty or other sealant to the back of
the shower arm according to the manufacturer’s instructions.
Apply thread sealant tape and install a 1/2″NPT nipple to
extend 1/2″(1.3 cm) beyond the finished wall.
Apply thread sealant tape to the nipple and thread the shower
arm onto the nipple.
Carefully tighten with a clean strap wrench.
Remove all excess putty.
With the showerhead off, flush out the system.
Apply thread sealant tape to the shower arm, and thread the
showerhead to the shower arm.
1/2"
(1.3 cm)
Nipple
Showerhead
Apply
plumbers
putty.
Shower
Arm
Kohler Co. 5 1023658-2-B

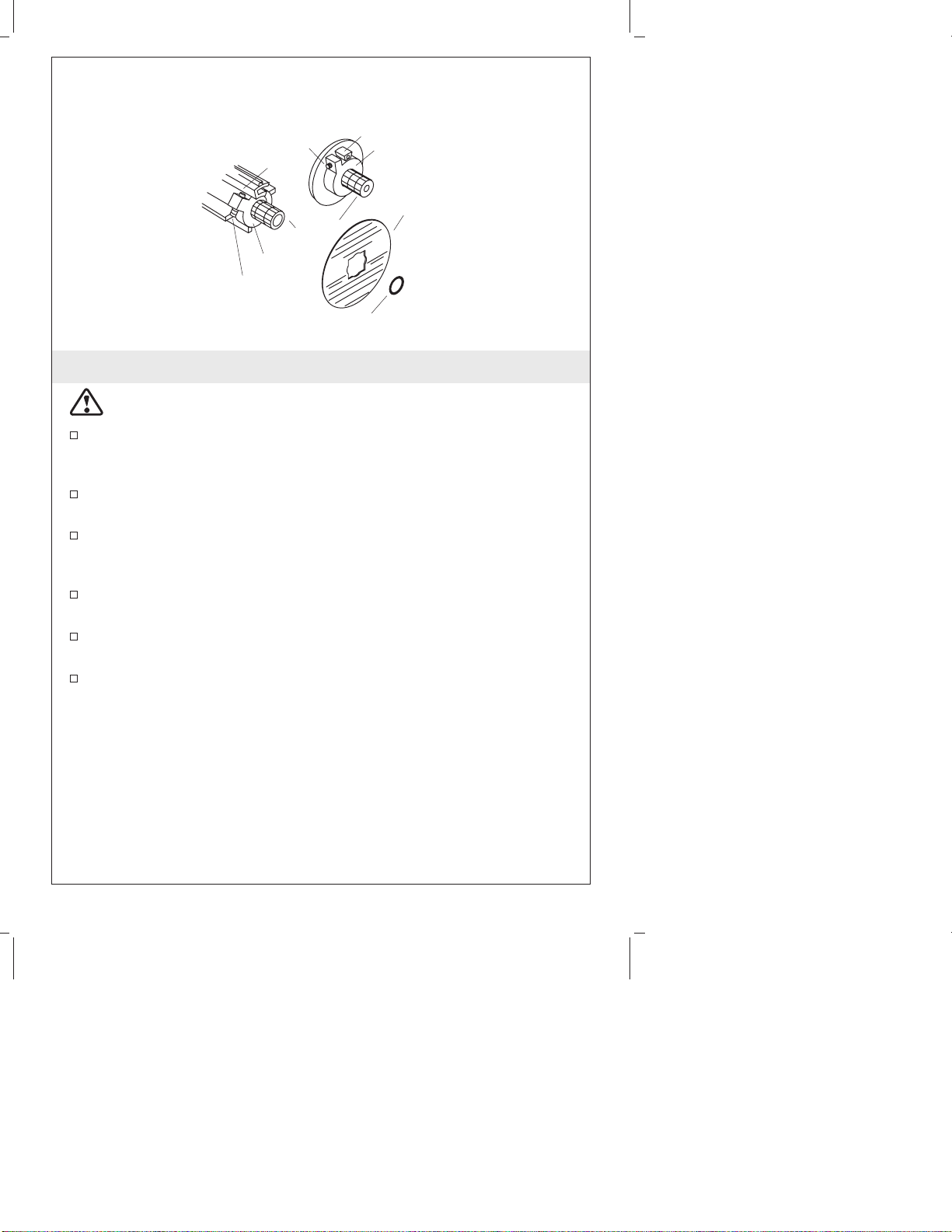

3. Water Temperature Adjustment
CAUTION: Risk of personal injury. The water temperature
should never be set above 120° F (49° C).
Turn the valve clockwise to the full open position and let the hot
water run for several minutes. Position a thermometer in the
water stream and check the temperature.
For minor water temperature changes, adjust the setscrew, and
recheck the water temperature.
For major water temperature changes, remove the O-ring and
collar from the valve stem. Slowly rotate the valve stem until the
desired maximum water temperature is reached.
Reinstall the collar on the valve stem with the setscrew against
the side of the tab.
Reinstall the O-ring, rotate the valve stem counterclockwise to
shut the water off.
Recheck the water temperature to ensure desired maximum water
temperature.
NOTE: After adjustment, complete the required information on the
valve label (if supplied).
O-Ring
Setscrew
Tab
Tab
Collar
Collar
Setscrew
Valve
Label
Standard
Valve
High Flow
Valve
Valve
Stem
1023658-2-B 6 Kohler Co.

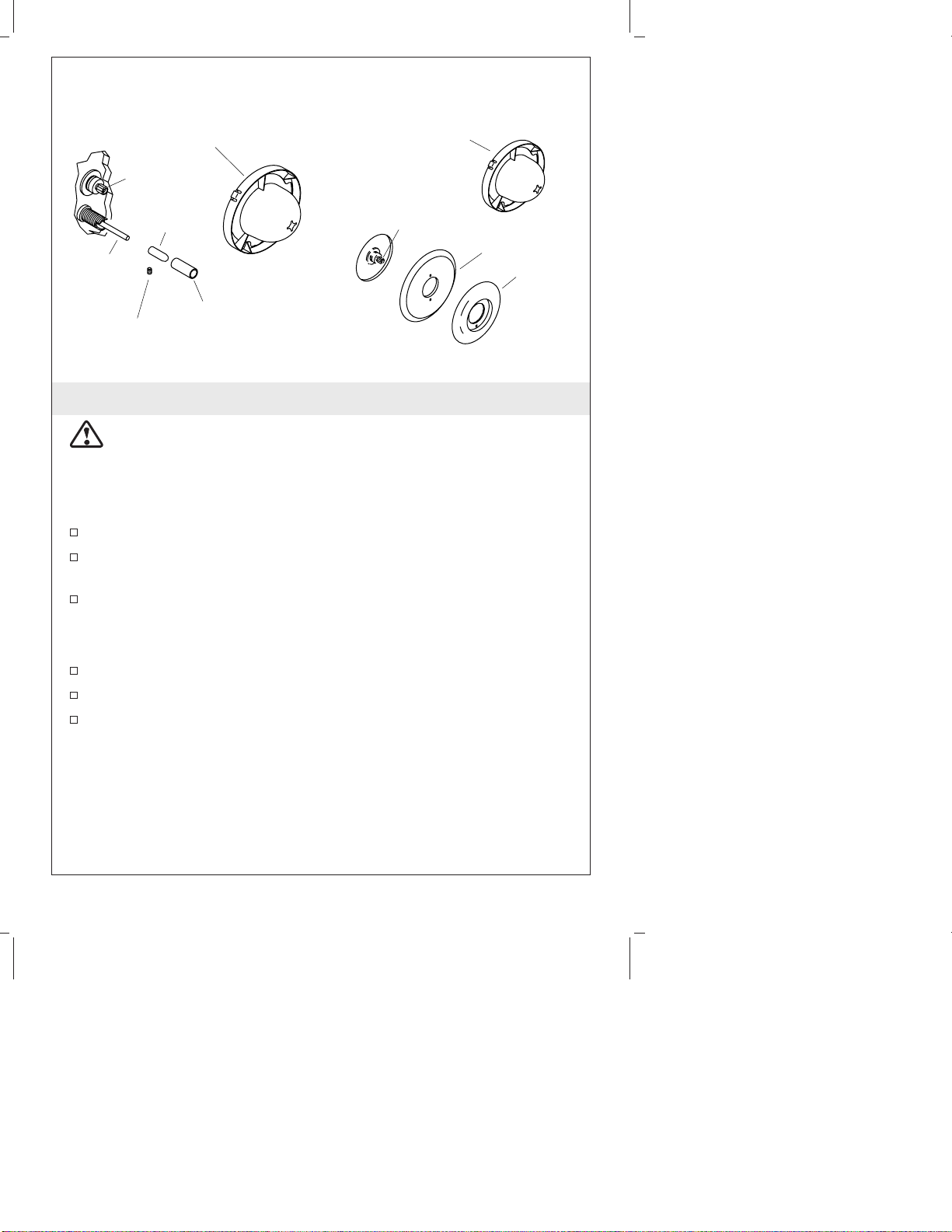

4. Diverter Assembly
CAUTION: Risk of damage to the K-306-KS valve assembly.
When using the K-306-KS HiFlow Valve in a fiberglass or acrylic
installation, use the Thin Wall Installation Kit (88526).
For Valves With a Diverter
Remove and discard the plaster guard and/or dome, if installed.
Position the actuator over the diverter stem and tighten the
setscrew.
Slide the guide over the actuator and thread onto the diverter
stem.
For All Models
Remove and discard the plaster guard and/or dome if they are
installed.
Slide the faceplate over the valve stem.
Set the shroud against the faceplate.
Discard plaster
guard with dome.
Diverter
Stem
Actuator
Installations with a Diverter
Guide
Setscrew
Valve Stem
Discard plaster
guard with dome.
Valve Stem
Shroud
Faceplate
All Models
Kohler Co. 7 1023658-2-B

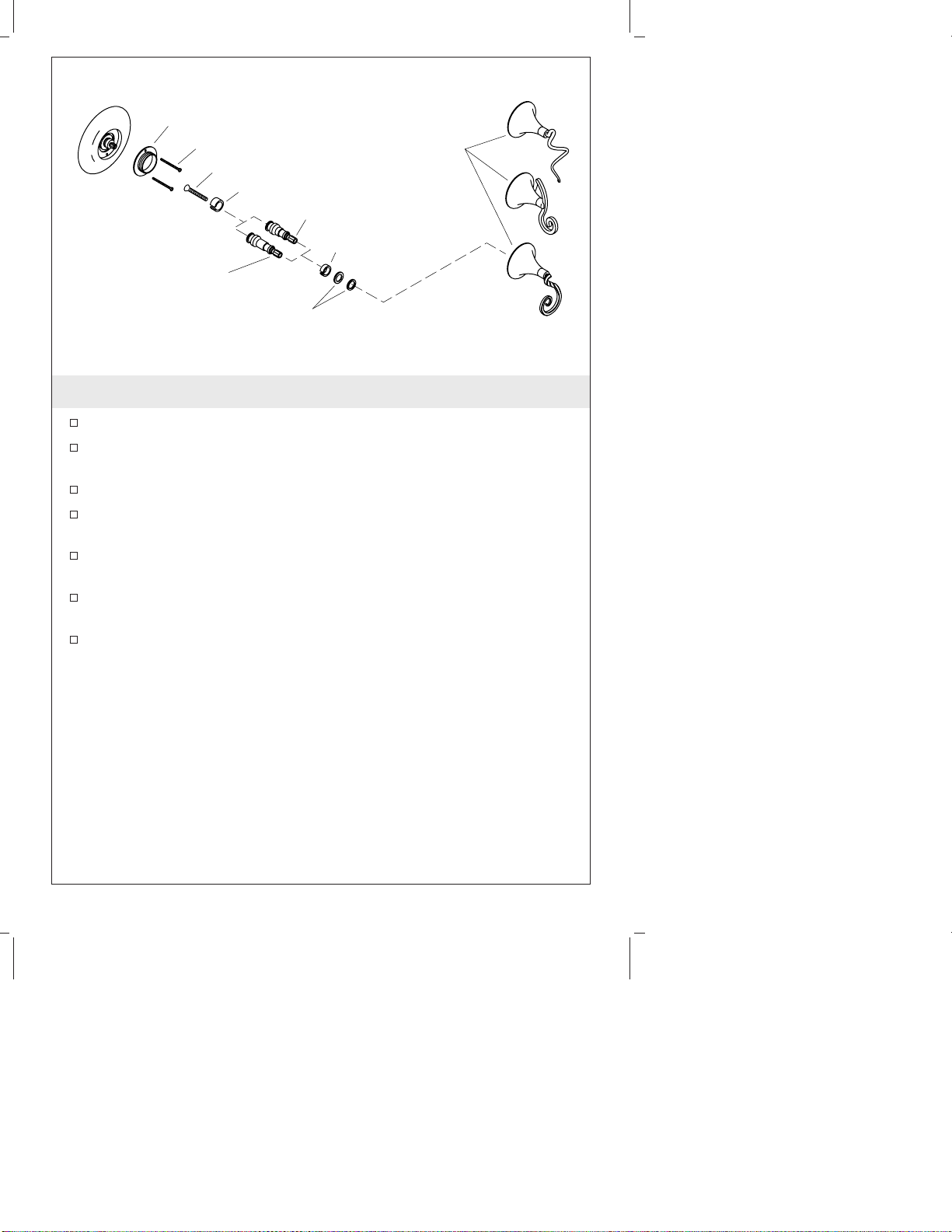

5. Install the Faceplate and Handle
Remove the sleeve from the handle assembly.
Set the sleeve into the center of the shroud with the screw holes
aligned.
Secure the sleeve with two screws.
If you have a thin wall installation, remove the large and small
bearings from the long stem extension.
Reinstall the large and small bearing and washers onto the short
stem extension.
Secure the chosen stem extension into the handle assembly with a
screw.
Thread the handle assembly over the sleeve, and securely hand
tighten.
Sleeve
Screws
Screw
Large Bearing
Short Stem Extension
Small Bearing
Washers
Long Stem Extension
Handle Assembly
1023658-2-B 8 Kohler Co.

Guide d’installation
Baignoire mono-contrôle et garniture de
douche
INSTRUCTIONS IMPORTANTES
À LIRE ET À LAISSER AU CLIENT
AVERTISSEMENT : Risque de brûlures ou de blessures graves.
•Avant de commencer l’installation, l’installateur doit régler la
température maximale de l’eau de cette valve pour réduire au
minimum les risques de brûlures, ceci conformément à la norme
ASTM F 444.
•Ne pas installer un dispositif d’arrêt sur les sorties de cette valve.
L’installation d’un tel dispositif peut créer une condition
d’écoulement croisé au régulateur et modifier la température de
l’eau.
•Les facteurs qui changent la température de l’eau alimentée à
cette valve, tels que les changements de température d’eau
saisonniers, et le remplacement ou l’entretien du chauffeau,
changeront la température maximale de l’eau fournie par le
régulateur et pourront présenter un danger de brûlures.
•La valve à pression équilibrée ne compensera pas les
changements de température d’alimentation d’eau; ajuster la
température maximale de cette valve à pression équilibrée si de
tels changements se produisent.
•Les valves à pression équilibrée peuvent ne pas assurer une
protection contre les brûlures en cas de défaillance d’autres
dispositifs de limitation de température installés ailleurs sur le
réseau de plomberie.
L’installateur est responsable de l’installation de la valve et du
réglage de la température maximale de l’eau de cette valve à pression
équilibrée conformément aux instructions.
Cette valve satisfait ou excède les exigences des normes ANSI
A112.18.1M et ASSE 1016.
S’il ne vous est pas possible de comprendre les instructions
d’installation ou de réglage de la température données par ce
document, veuillez contacter notre département du service clientèle
aux États-Unis.1-800-4-KOHLER. Hors des États-Unis, veuillez
contacter votre distributeur.
Kohler Co. Français-1 1023658-2-B

INSTRUCTIONS IMPORTANTES (cont.)
AVIS IMPORTANT AUX INSTALLATEURS! Veuillez remplir le
coupon dans le guide du propriétaire ainsi que sur l’étiquette de la
valve. Conserver le guide du propriétaire pour future référence.
Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Le mur fini ou la baignoire/douche doit être installé avant
d’installer cette garniture.
Nous conseillons de déterminer si la température maximale de
l’eau est acceptable avant d’installer la garniture. Si un réglage de
température est nécessaire, se référer à la section ″Réglage de la
température d’eau″.
La valve s’arrête par pression d’eau. Ne pas forcer la poignée
dans aucune direction. Pour fermer la poignée, la tourner
doucement sur la position ″Off″.
Couper l’alimentation d’eau principale.
Thermomètre
Clé à
sangle Joint
d'étanchéité
pour filetage
Mastic de
plombier Clé
hexagonale
Tournevis
assortis
1023658-2-B Français-2 Kohler Co.

Avant de commencer (cont.)
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Kohler Co. Français-3 1023658-2-B

1. Installer le bec
Retirer le mamelon temporaire.
Appliquer un ruban d’étanchéité pour filetage et installer un
mamelon de 1/2″de manière à ce qu’il s’étende de [1/2″(1,3
cm)] au-delà du mur fini.
Appliquer du mastic d’étanchéité ou un produit semblable sur le
périmètre de l’extrémité arrière du bec, selon les instructions du
fabricant du mastic.
Serrer doucement à l’aide d’une clé à sangle propre.
Mamelon Bec
1/2"
(1,3 cm)
Appliquer du
mastic de
plomberie.
1023658-2-B Français-4 Kohler Co.

2. Installer la pomme de douche
ATTENTION : Risque d’endommagement du produit. Pour
éviter de boucher les orifices de la pomme de douche, utiliser du
ruban d’étanchéité sur la tige filetée du bras de douche. Ne pas
utiliser de joint d’étanchéité pour filetage (colle à tuyau).
Retirer le mamelon temporaire du coude de la douche.
Appliquer un lit de mastic pour plomberie ou un produit
d’étanchéité semblable à l’arrière du bras de douche selon les
instructions du fabricant du mastic.
Appliquer du ruban d’étanchéité pour filetage à un mamelon de
1/2″NPT et installer un mamelon de 1/2″NPT de manière à ce
qu’il s’étende de [1/2″(1,3 cm)] au-delà du mur fini.
Appliquer un ruban d’étanchéité sur le mamelon et visser le bras
de douche sur ce dernier.
Serrer doucement à l’aide d’une clé à sangle propre.
Retirer tout excédant de mastic.
Avec la pomme de douche fermée, purger le système.
Appliquer du ruban d’étanchéité sur le bras de douche et visser
la pomme de douche sur le bras.
1/2"
(1,3 cm)
Mamelon
Pomme de douche
Appliquer du
mastic de
plomberie.
Bras de
douche
Kohler Co. Français-5 1023658-2-B

3. Réglage de la température d’eau
ATTENTION : Risque de blessure corporelle. La température
de l’eau ne devrait jamais être supérieure à 120°F (49°C).
Tourner la valve vers la droite à la position ouverte et laisser
couler l’eau chaude pendant quelques minutes. Placer un
thermomètre dans le courant d’eau et vérifier la température.
Pour de petits changements de température, ajuster la vis de
serrage, et re-vérifier la température d’eau.
Pour de grands changements de température, retirer le joint
torique et le collier de la tige de la valve. Tourner lentement la
tige de la valve jusqu’à atteindre la température maximale
désirée.
Réinstaller le collier sur la tige de la valve de manière à placer la
vis de retenue contre la languette.
Réinstaller le joint torique, tourner la tige de la valve vers la
gauche pour arrêter l’eau.
Re-vérifier la température d’eau pour en assurer la température
maximale.
REMARQUE : Après le réglage, compléter les informations requises
sur l’étiquette de la valve (si fournie).
Joint torique
Vis de retenue
Vis de retenue
Languette Languette
Collier
Collier
Etiquette
de valve
Valve
standard
Valve haut
débit
Tige de
valve
1023658-2-B Français-6 Kohler Co.

4. Ensemble inverseur
ATTENTION : Risque d’endommagement de l’ensemble de
valve K-306-KS. Lorsque la valve haut débit K-306KS est utilisée
dans une installation en fibres de verre ou en acrylique, utiliser
le jeu de construction à mur fin (88526).
Pour valves avec inverseur
Retirer et jeter le renfort en plâtre et/ou dôme, s’il est installé.
Positionner l’actionneur sur la tige de l’inverseur puis serrer la vis
de retenue.
Glisser le guide sur l’actionneur et visser sur la tige de
l’inverseur.
Pour tous modèles
Retirer et jeter le renfort en plâtre et/ou dôme s’il sont installés.
Glisser le couvercle sur la tige de la valve.
Placer le cache contre le couvercle.
Jeter le renfort en
plâtre avec dôme.
Tige
d'inverseur
Guide
Vis de
retenue
Tige de
la valve
Interrupteur
Installation avec un inverseur
Jeter le renfort en
plâtre avec dôme.
Tige de
la valve
Cache
Couvercle
Tous les modèles
Kohler Co. Français-7 1023658-2-B

5. Installer le couvercle et la poignée
Retirer le manchon de l’ensemble de la poignée.
Placer le manchon au centre du cache avec les trous de vis
alignés.
Sécuriser le manchon avec deux vis.
Pour une installation de mur fin, retirer les appuis larges et petits
de la longue tige d’extension.
Réinstaller les appuis larges et petits ainsi que la rondelle sur la
courte extension de tige.
Sécuriser l’extension de tige choisie dans l’ensemble de poignée
avec une vis.
Visser et sécuriser l’ensemble de poignée à la main sur le
manchon.
Manchon
Vis
Vis Large bague
Tige d'extension courte
Petite bague
Rondelles
Tige d'extension longue
Ensemble de poignée
1023658-2-B Français-8 Kohler Co.

Guía de instalación
Guarnición de grifería monomando de bañera
y ducha
INSTRUCCIONES IMPORTANTES
LÉALAS Y GUÁRDELAS PARA EL
CLIENTE
ADVERTENCIA: Riesgo de quemaduras u otras lesiones
graves.
•Antes de terminar la instalación, el instalador debe ajustar la
temperatura máxima del agua de la válvula para reducir el riesgo
de quemadura, según la norma ASTM F 444.
•No instale llaves de paso en ninguna de las salidas de esta
válvula. La instalación de tales dispositivos puede producir
contracorriente en la válvula y afectar la temperatura del agua.
•Los factores que cambian la temperatura del agua suministrada a
la válvula, tales como la temperatura estacional y el
mantenimiento o reemplazo del calentador de agua, pueden
causar quemaduras.
•La válvula reguladora de presión no compensará los cambios de
temperatura del agua; ajuste la temperatura máxima del agua de
esta válvula reguladora de presión cuando se produzcan tales
cambios.
•Es posible que las válvulas reguladoras de presión no protejan
contra las quemaduras si otros aparatos de limitación de la
temperatura en el sistema de plomería no funcionan
correctamente.
El instalador tiene la responsabilidad de instalar la válvula y ajustar
la temperatura máxima del agua según las instrucciones.
Esta válvula cumple o excede la norma ANSI A112.18.1 y ASSE 1016.
Si usted no entiende las instrucciones de instalación o de ajuste de
temperatura contenidas en este documento, llame a nuestro
Departamento de Atención al Cliente, al 1-800-4-KOHLER. Fuera de
los Estados Unidos, comuníquese con su distribuidor.
¡AVISO IMPORTANTE A LOS INSTALADORES! Rellene los espacios
en blanco en la Guía del usuario y en la etiqueta de la válvula. Guarde
la Guía del usuario para referencia futura.
Kohler Co. Español-1 1023658-2-B

Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
La pared acabada o la unidad de la bañera/ducha debe instalarse
antes que la guarnición.
Se recomienda determinar si la temperatura máxima del agua es
aceptable antes de instalar esta guarnición. Si es necesario realizar
ajustes de temperatura, consulte la sección ″Ajuste de la
temperatura del agua″.
La presión del agua hace que la válvula se cierre. No fuerce la
manija en ninguna dirección. Para cerrar la válvula, gire
suavemente a la posición cerrada ″Off″.
Cierre el suministro principal de agua.
La empresa Kohler se reserva el derecho de modificar el diseño
de los productos sin aviso, tal como se especifica en la lista de
precios.
Termómetro
Llave de
correa Cinta selladora de roscas
Masilla de
plomería Llave hexagonal
Juego de
destornilladores
1023658-2-B Español-2 Kohler Co.

1. Instale el surtidor
Retire el niple provisional.
Aplique cinta selladora de roscas e instale un niple de 1/2″de
modo que sobresalga 1/2″(1,3 cm) de la pared acabada.
Aplique masilla de plomería u otro sellador alrededor del
extremo de entrada del surtidor, según las instrucciones del
fabricante.
Apriete cuidadosamente con una llave de correa limpia.
Niple Surtidor
1/2"
(1,3 cm)
Aplique masilla
de plomería.
Kohler Co. Español-3 1023658-2-B

2. Instale la cabeza de ducha
PRECAUCIÓN: Riesgo de daños al producto. Para no obstruir
las salidas del rociador de la cabeza de ducha, utilice cinta
selladora de roscas en las roscas del brazo de la ducha. No
utilice sellador líquido de rosca (pasta lubrificante).
Retire el niple provisional del codo de la ducha.
Aplique una tira de masilla de plomería u otro sellador en la
parte posterior del brazo de la ducha, según las instrucciones del
fabricante.
Aplique cinta selladora de roscas, e instale un niple de 1/2″con
rosca NPT de modo que sobresalga 1/2″(1,3 cm) de la pared
acabada.
Aplique cinta selladora de roscas al niple y enrosque el brazo de
la ducha en el niple.
Apriete cuidadosamente con una llave de correa limpia.
Elimine el exceso de masilla de plomería.
Con la cabeza de ducha desmontada, haga circular agua por el
sistema.
Aplique cinta selladora de roscas en el brazo de ducha, y
enrosque la cabeza en el brazo de ducha.
Niple
Cabeza de ducha
Aplique
masilla de
plomería.
Brazo de
ducha
1/2"
(1,3 cm)
1023658-2-B Español-4 Kohler Co.
