Kohler K-702300 User manual

Installation Guide
Neo-Angle Shower Door
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México
(Ej. K-12345M)
Français, page “Français-1”
Español, página“ Español-1”
K-702300
1032629-2-B

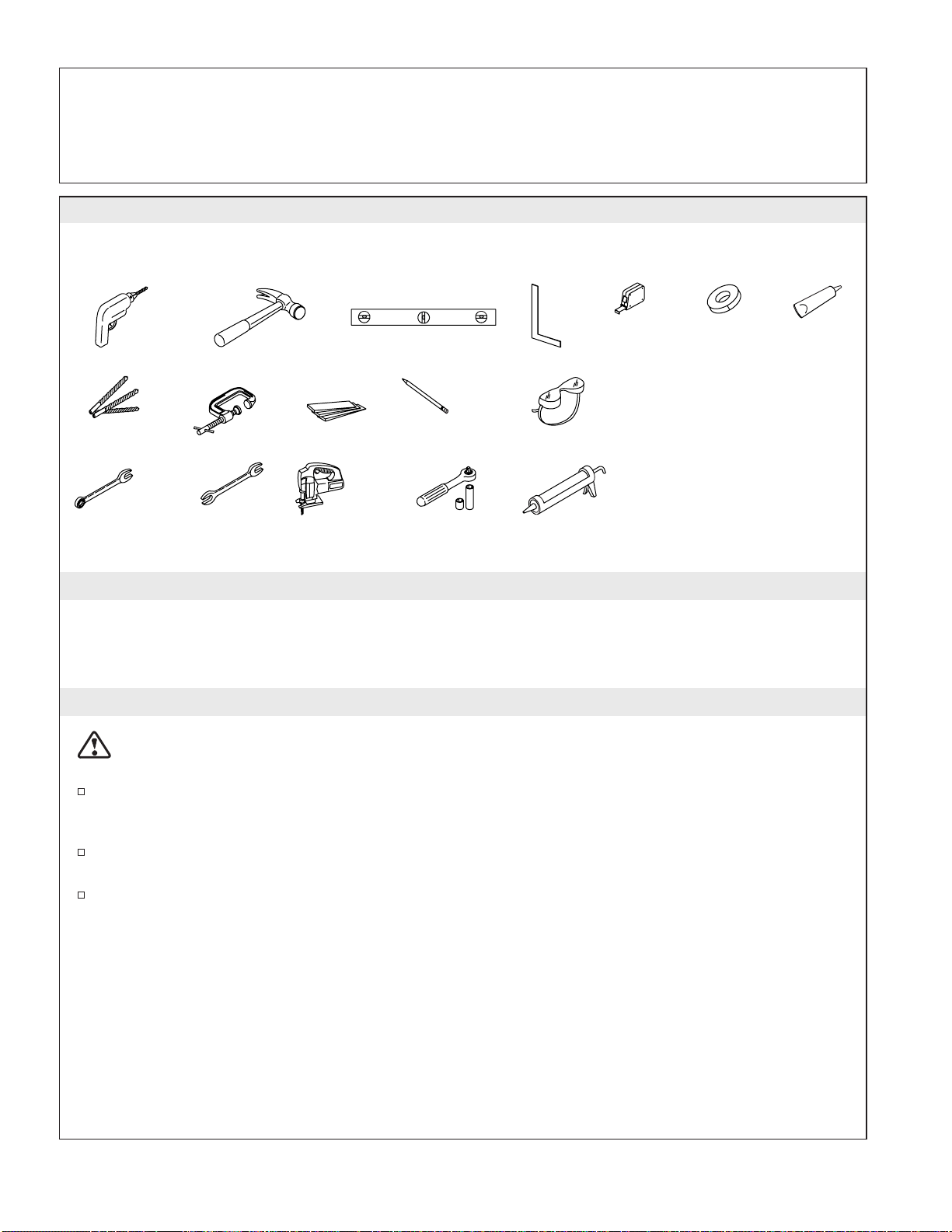

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers and website are listed on the back cover. Thanks again for choosing Kohler
Company.
Before You Begin
WARNING: Risk of injury or product damage. Tempered glass cannot be cut.
Please read these instructions carefully to familiarize yourself with the required tools, materials, and
installation sequences. The exploded diagram of the door will also provide a helpful reference when
relating the location of various parts.
If the drain is open, cover it with tape or cardboard to prevent debris from entering it.
All information in these instructions is based on the latest product information available at the time
of publication. Kohler Co. reserves the right to make changes in product characteristics, packaging,
or availability at any time without notice.
Safety Glasses
Square
Drill Level
ShimsC-Clamps
Caulk Gun
Silicone
Sealant
Masking
Tape
Tape
MeasureClaw
Hammer
Drill Bits,1/4"
& 5/16" Pencil & Felt
Tip Marker
Socket Wrench
W/Sockets
JigsawOpen End
Wrench
Open End
Box Wrench
• Conventional woodworking
tools and material.
Plus:
• Drop Cloth
• 2x4's or 2x6's
• Hole saw or jigsaw with fine
tooth blade (32 teeth per
inch)
• #6 Large-head galvanized
nails
1032629-2-B 2 Kohler Co.

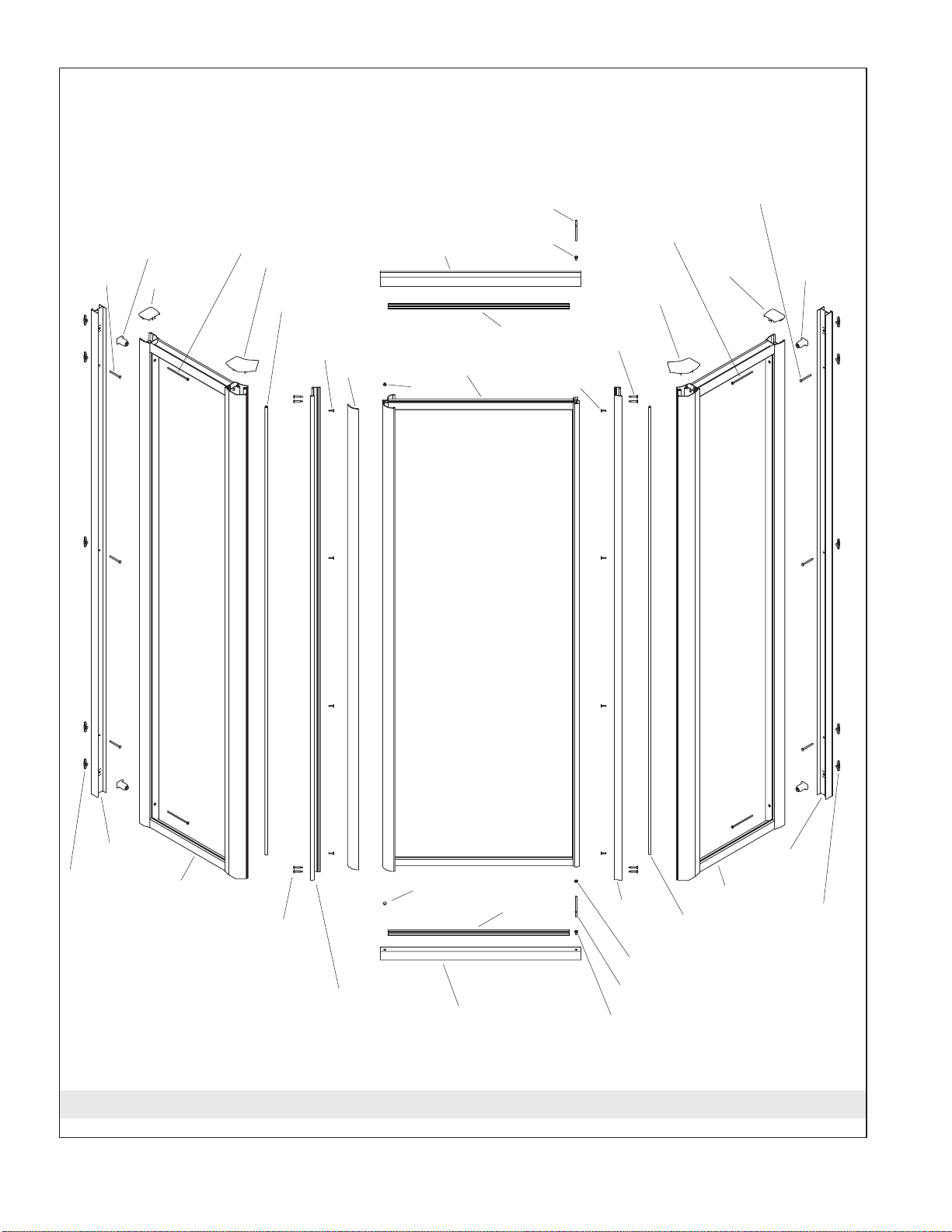

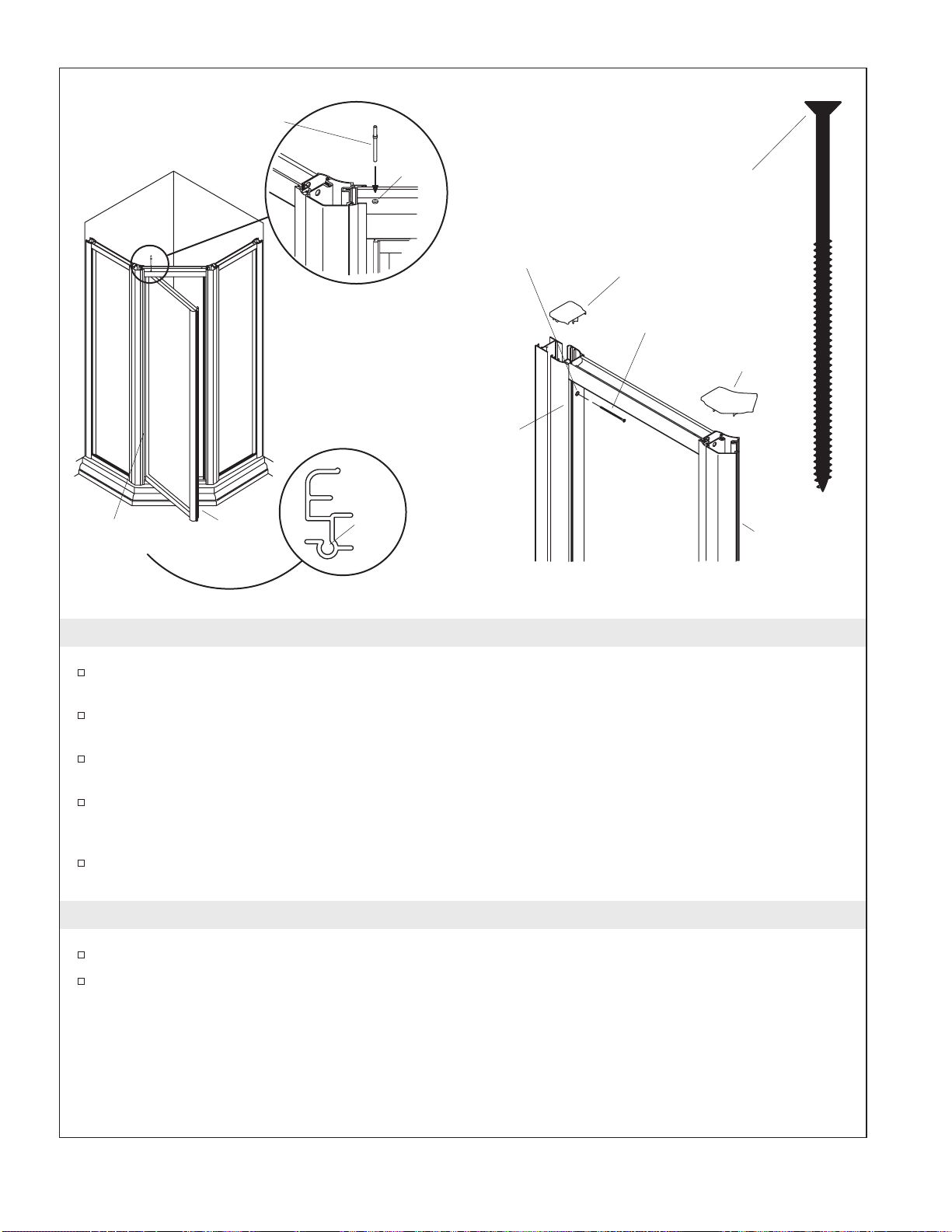

Parts Identification
Bridge
Member
Pivot Pin
Bushing
Hollow Seal
Flange
Nylon Washer
Pivot Pin
Bushing
Plug
Bridge Member
Side Panel
Wall Jamb
Side Panel
Wall Jamb
Plug Flange Screw
Cap, LH
Cap, Post Cap, Post
Cap, RH
Seal
Seal
Door
Panel
Strike Post
Screw
Flexible
Magnet
Handle
Insert
Wall Mounting
Screw
Wall
Mounting
Screw
Adjustment
Block Adjustment
Block
Framework
Screw
Framework
Screw
Wall Mounting Screw
(Adjustment) Wall Mounting Screw
(Adjustment)
Identification Label
Located Inside of Handle
Strike
Post
Plastic
Anchor
Plastic
Anchor
Kohler Co. 3 1032629-2-B

1. Mark and Drill the Mounting Holes
Remove the wall jamb from each side panel.
Measure from the inside edge of the shower receptor and mark 35-1/2″(90.2 cm) (A on the
diagram) on the receptor ledge near the wall.
Place the sealing groove of the wall jamb against the wall toward the outside of the shower.
Align the inside edge of the wall jamb with the mark on the receptor ledge.
Using a level, plumb the wall jamb and mark the five wall mounting holes. Repeat for the other
wall jambs.
Drill a hole at each marked location with a 5/16″drill bit.
Thoroughly clean the receptor ledge and the wall.

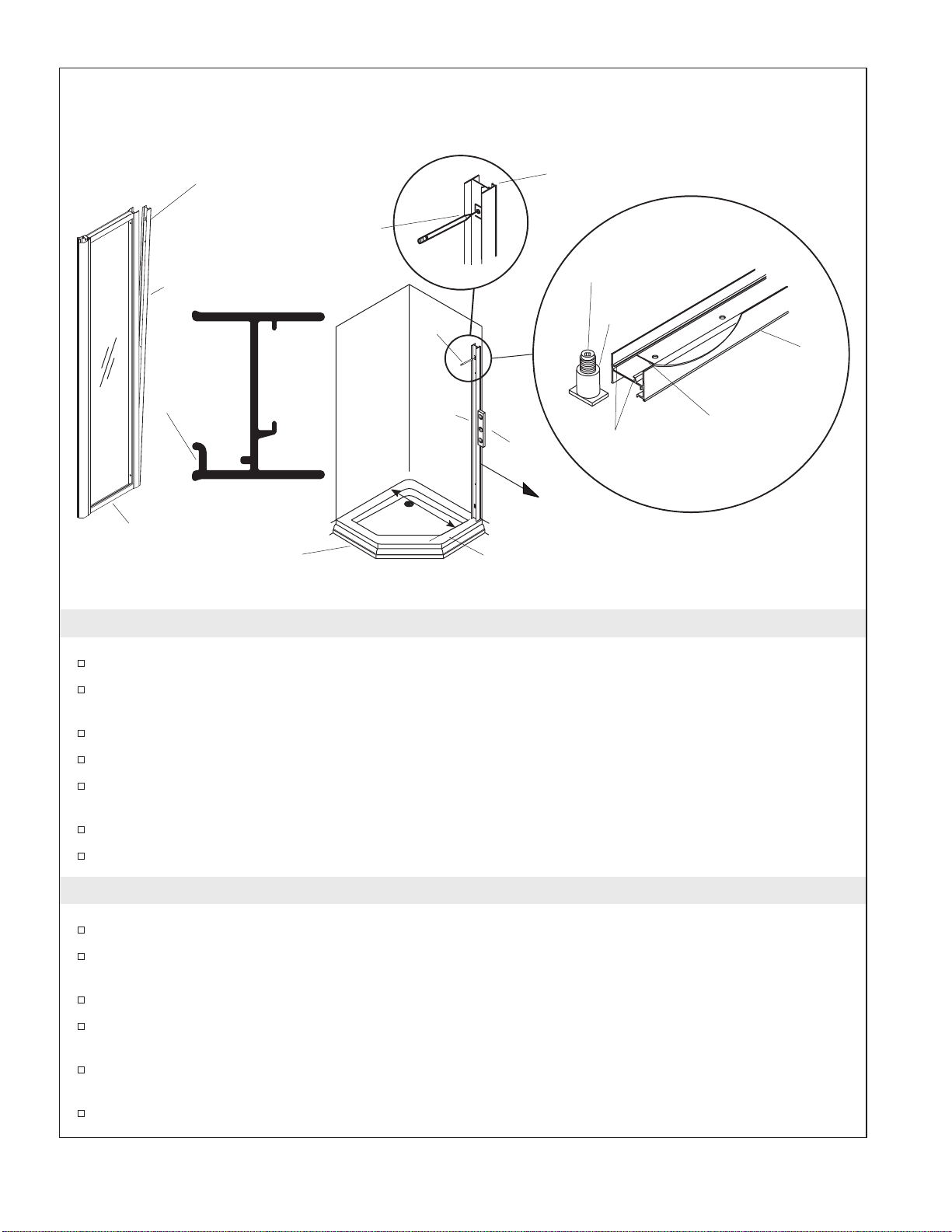

2. Install the Adjustment Blocks
Lay the wall jamb on a flat surface.
Slide an adjustment block into each end of the channel of the wall jamb. The base of the adjustment
block should slide under the wall jamb channel lip.
Position the adjustment blocks over the end holes of the wall jambs.
To secure the adjustment block, hold the block in place and press down firmly with the screwdriver
blade to crimp the wall jamb lip.
Crimp the wall jamb channel lip on both sides of the block. Tap the screwdriver with a hammer if
necessary.
Repeat for the other wall jamb.
Pencil
A
Receptor Ledge
Outside of Shower
Mark the mounting holes
Wall Jamb
Top View
Level
Shower
Receptor
Sealing
Groove
Side Panel
Wall
Jamb Location
Groove
Adjustment
Screw
Remove a Wall Jamb
from each side panel.
Be sure Sealing groove is
against wall toward the
outside of the shower.
Adjustment
Block
Wall Jamb
Channel Lip
Wall
Jamb
Remove a Wall Jamb
from each side panel.
1032629-2-B 4 Kohler Co.

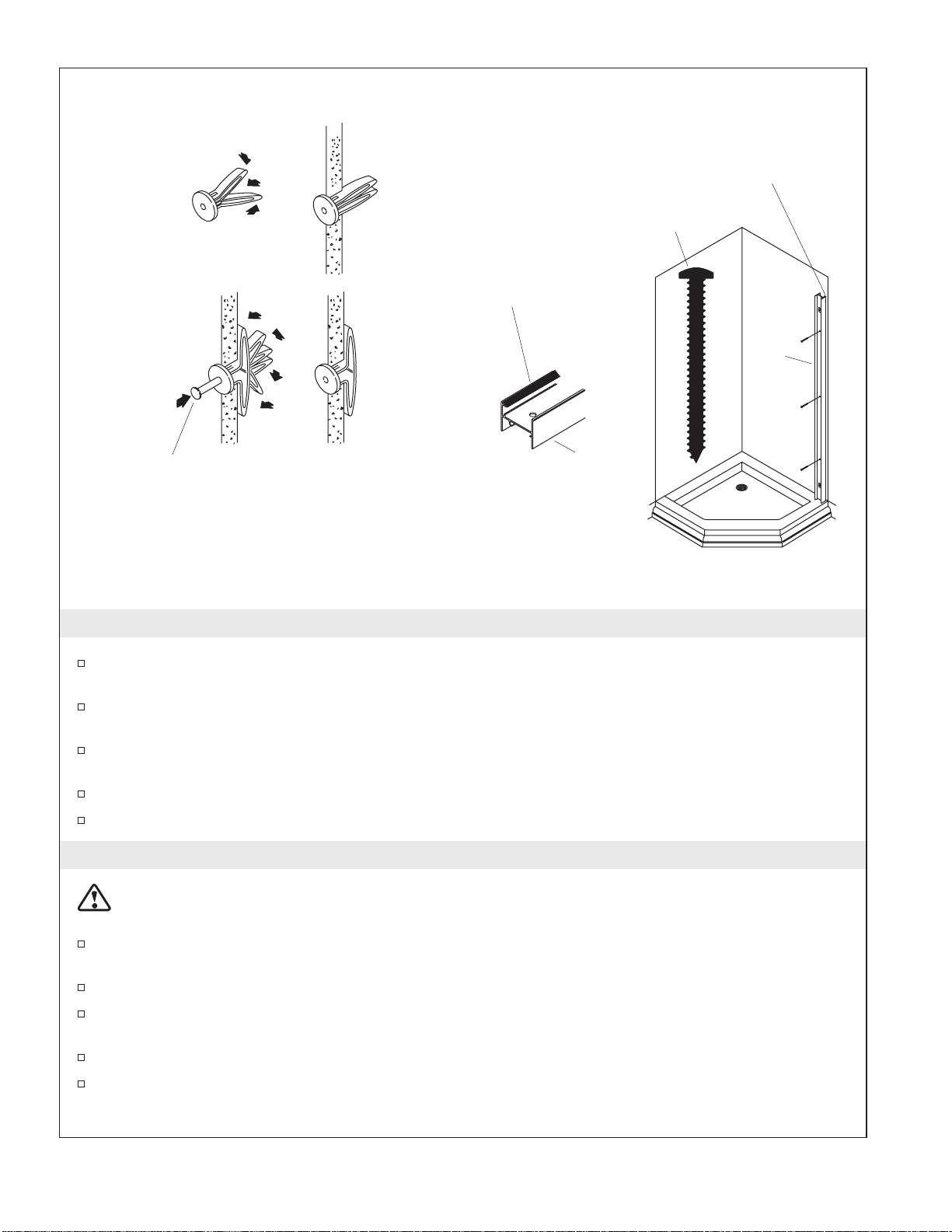

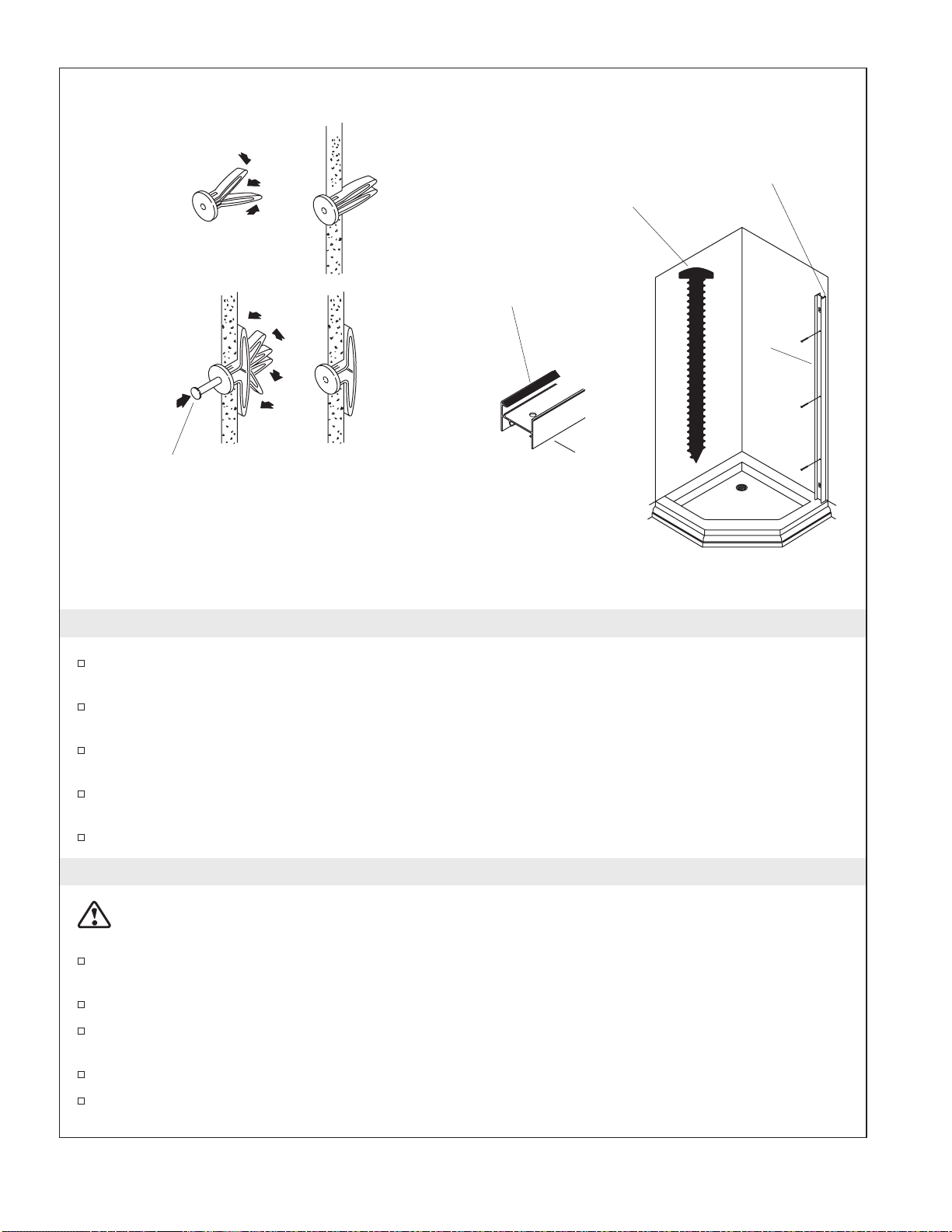

3. Install the Wall Anchors
Press and hold the legs of each wall anchor (provided) together and insert the wall anchor legs into
the pre-drilled mounting holes.
If the wall anchor was inserted into a stud, proceed to the next section. If the wall anchor was
inserted into a space between the studs, complete the remainder of the steps in this section.
If the wall anchor was inserted into a space between the studs, it will be necessary to spread the
wall anchor legs.
To spread the anchor legs, insert the supplied red key or a nail into the hole in the wall anchor
Repeat for all the wall anchors inserted between studs.
4. Seal and Install the Wall Jambs
WARNING: Risk of product damage. Do not overtighten the screws. Take extra care when using a
power driver.
Apply a bead of silicone sealant to the full length of the sealing groove on the back side of the wall
jamb.
Slightly overfill the groove with sealant.
Position the wall jamb with the sealing groove against the wall toward the outside of the shower
and align the holes in the wall.
Secure the wall jamb with 3 #8 x 1-3/4″panhead screws.
Repeat the procedure for the other wall jamb.
Red Key
Install the Anchors
Apply a bead of
Silicone Sealant Full
Length of Wall Jamb.
No. 8-18 x 1-3/4”
Panhead Screw
Sealing Groove Toward
Outside of Shower.
Wall Jamb
Wall
Jamb
Kohler Co. 5 1032629-2-B

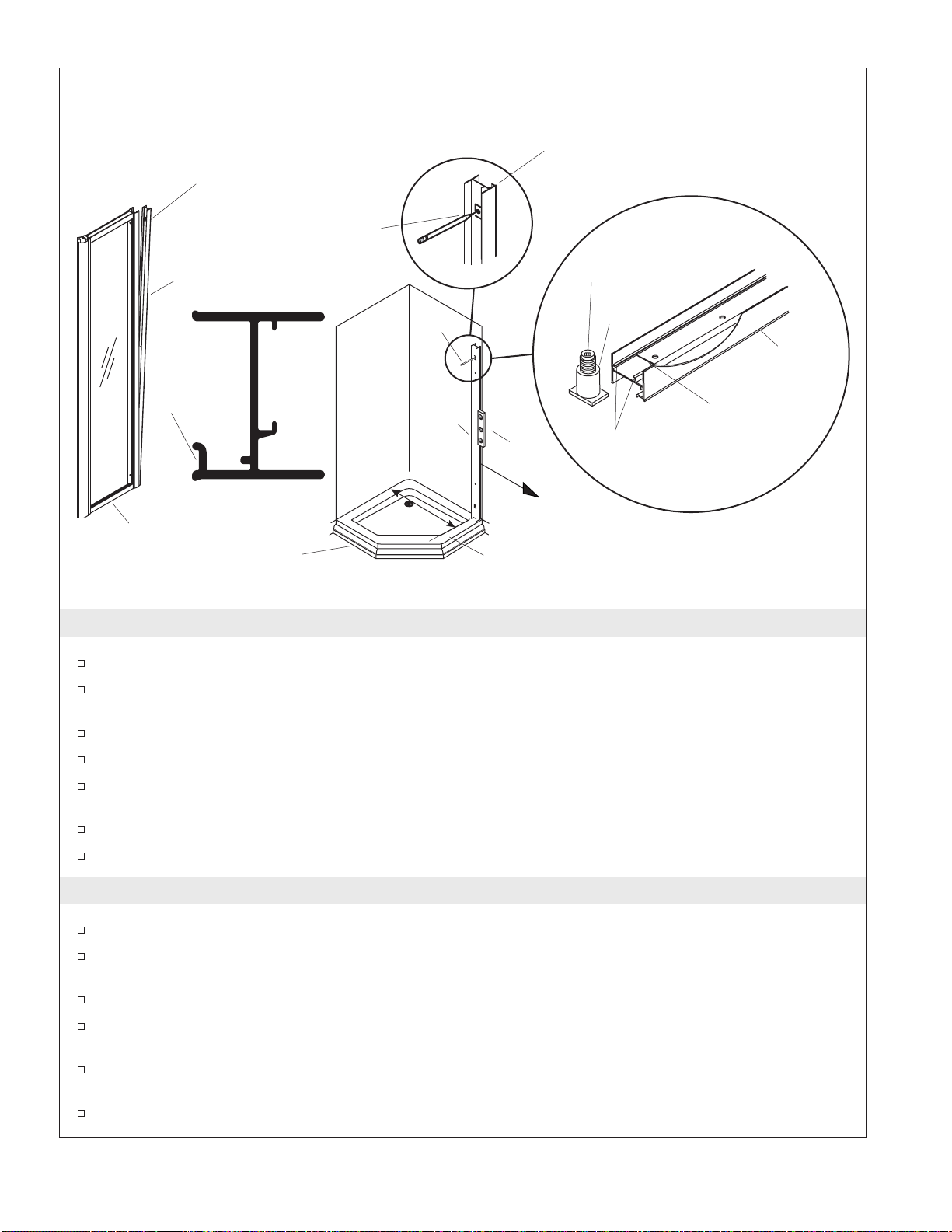

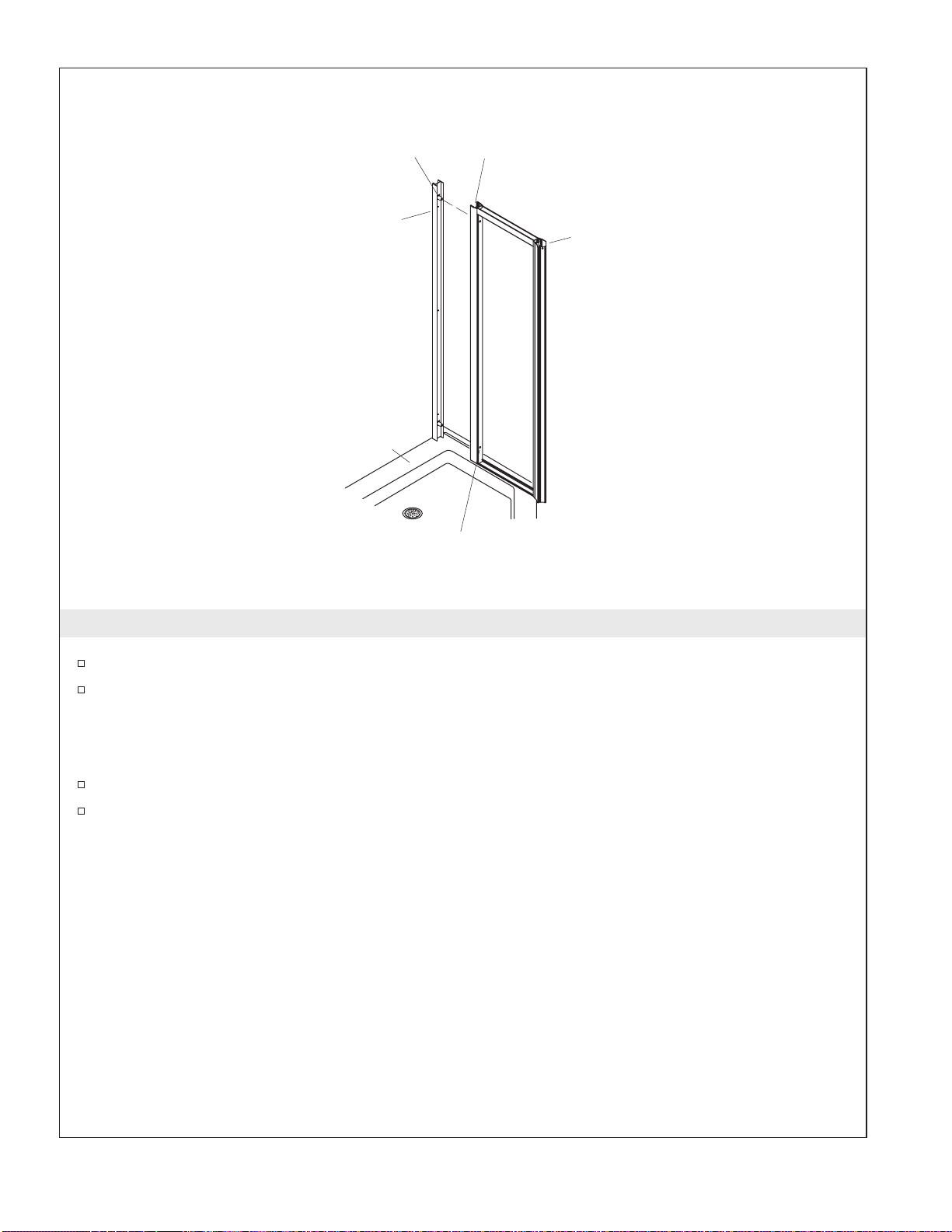

5. Install the Side Panels
Carefully lift the side panel and place the expander jamb over the wall jamb.
From inside the shower insert a Phillips screwdriver tip through the adjustment jamb block holes
(2), and turn the adjustment blocks counterclockwise until the blocks firmly contact the expander
jamb of the side panel wall frames. This ensures that the side panel rests firmly on the receptor
ledge.
Repeat the procedure for the other side panel.
Check the side panel for plumb.
Wall Jamb
Adjustment Block Hole
Column Side
Expander
Jamb Side
Adjustment
Block
Shower
Receptor
1032629-2-B 6 Kohler Co.

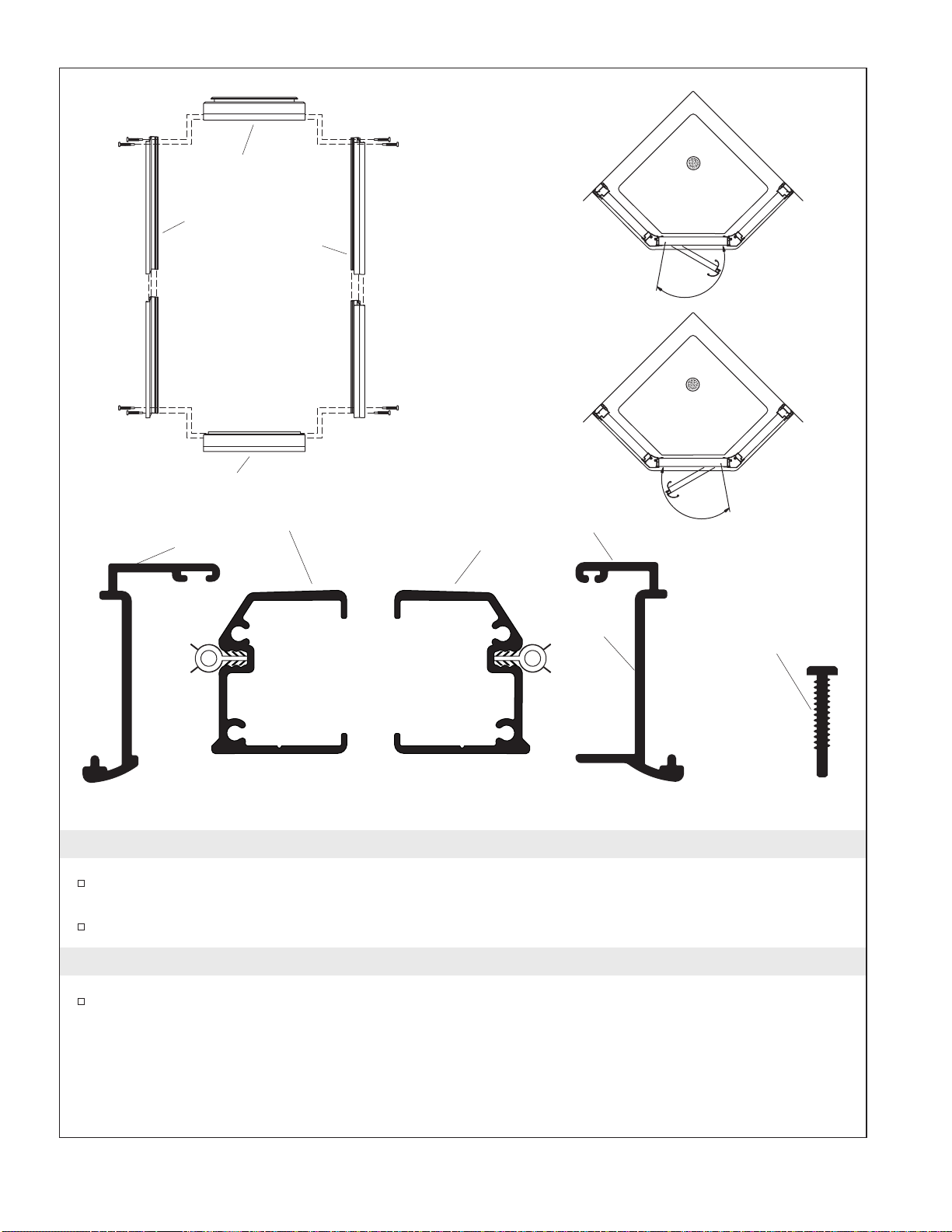

6. Assemble the Door Framework
Lay the shower door framework down in an open area with the outside of the door framework
facing up and the beveled side of the bridge members facing in.
Attach the flange and strike post to the bridge members with #8 x 1″pilot point screws.
7. Determine the Door Swing
Determine whether the door will pivot to the right or left. Check that there are no obstacles in the
door’s path as it swings open.
Bridge Member (Outside Area)
Flange
100˚ Swing
100˚ Swing
Strike Post
Strike Post Flange Bridge Member Bridge Member
Flange
Bridge Member
(Outside Area)
Inside Area
Toward Shower
Inside Area
Toward Shower
No. 8 x 1" Pilot
Point Screw
Top View Pivot
Side Right
Top View Pivot
Side Left
Kohler Co. 7 1032629-2-B

8. Install the Door Framework
NOTE: For the sake of clarity, not all pieces are shown in 7A, 7B, 7C and 7D.
Place the door framework between the side panels and align the flange lip and strike post lip with
the column grooves as shown in 7A and 7B above.
Push the lips of the flange and the strike post all the way into the column grooves as shown in 7C
and 7D above.
NOTE: Do not overtighten the screws. Tighten by hand using a #2 Phillips screwdriver.
Secure the door framework to the side panels by attaching #8 x 5/8″flathead screws into the screw
ports of the column.

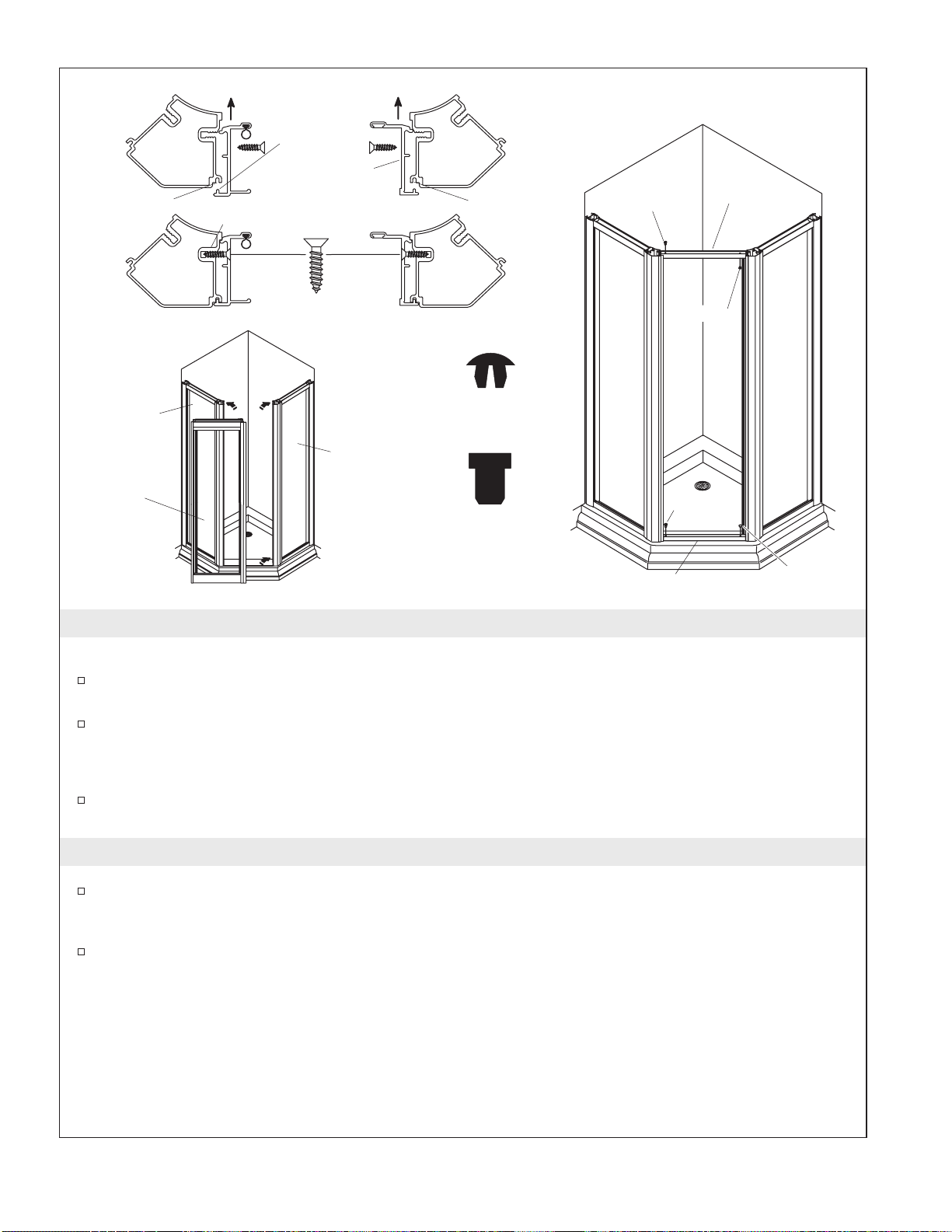

9. Install the Bushings and Plugs
If the door pivots on the right side, insert a bushing into the right side hole of the top and bottom
bridge member. If the door pivots on the left side, insert a bushing into the left hole of the top and
bottom bridge members.
Insert a plug into the opposite hole of the top and bottom bridge members.
7A 7B
Screwport
7C 7D
Bridge Member
Plug
Bushing
Bushing
Bushing
Plug
Plug
Side
Panel
Door
Framework
Bridge
Member
Bushings go on pivot side, plugs go on open
side of the door. Left side pivot is shown.
Column
Groove
Column
Groove
Flange
Lip
Strike
Post Lip
Side
Panel
No. 8 x 5/8"
Flathead Screw
1032629-2-B 8 Kohler Co.

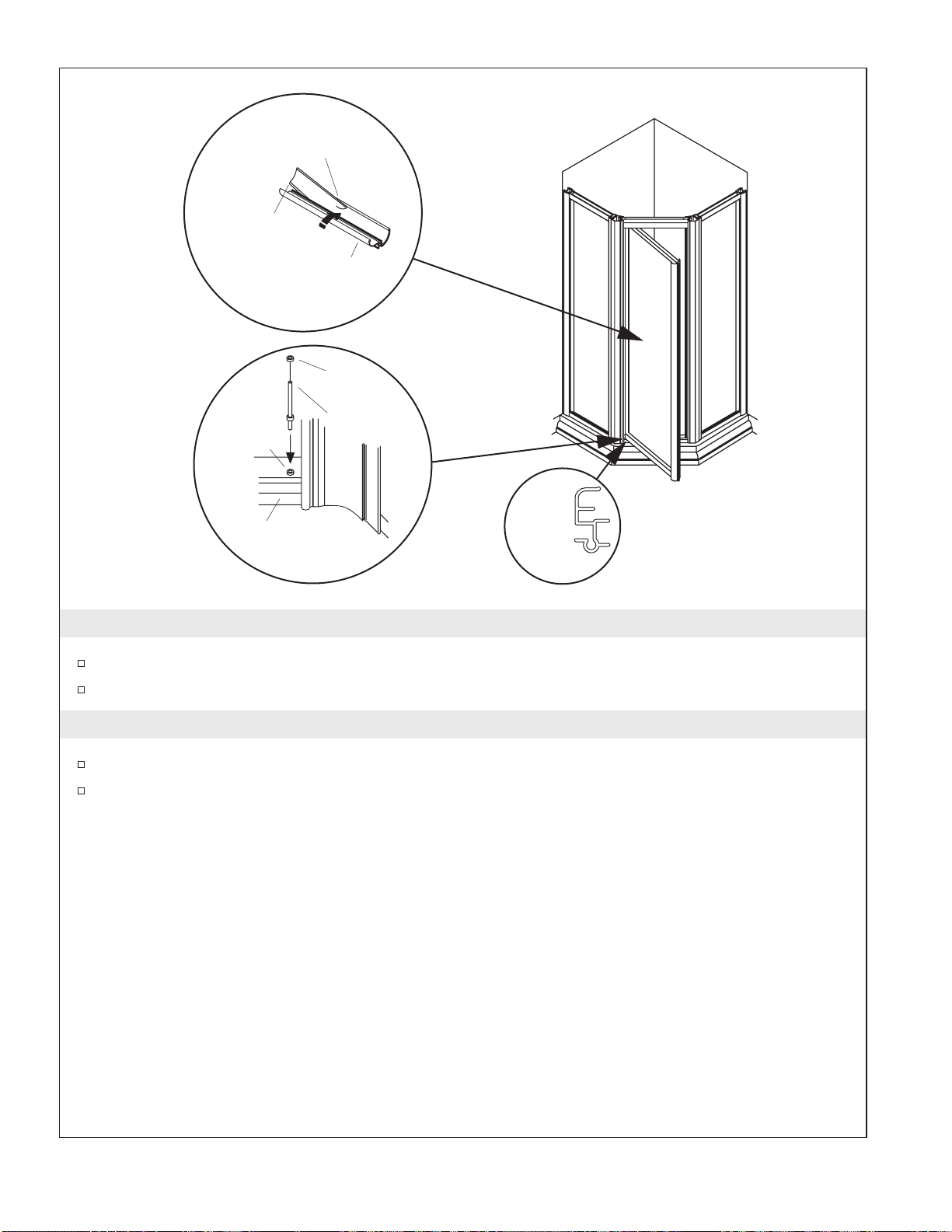

10. Install the Pivot Pin
Fit a nylon washer over the long end of the pivot pin.
Insert the short end of the pivot pin into the bushing in the bottom bridge member.
11. Install the Foam Insert
Fit the door handle foam insert into the groove on one side along the length of the door handle.
Push the door handle foam insert into the other groove along the length of the door handle frame
and trim away the excess insert with a knife or scissors.
Pivot Pin
Bushing
Pivot
Side
Frame
Door
Handle
Frame
Nylon
Washer
B.
Push foam
insert into the
other groove
A. Fit the foam
insert into the
groove
Bottom Bridge
Member
Kohler Co. 9 1032629-2-B

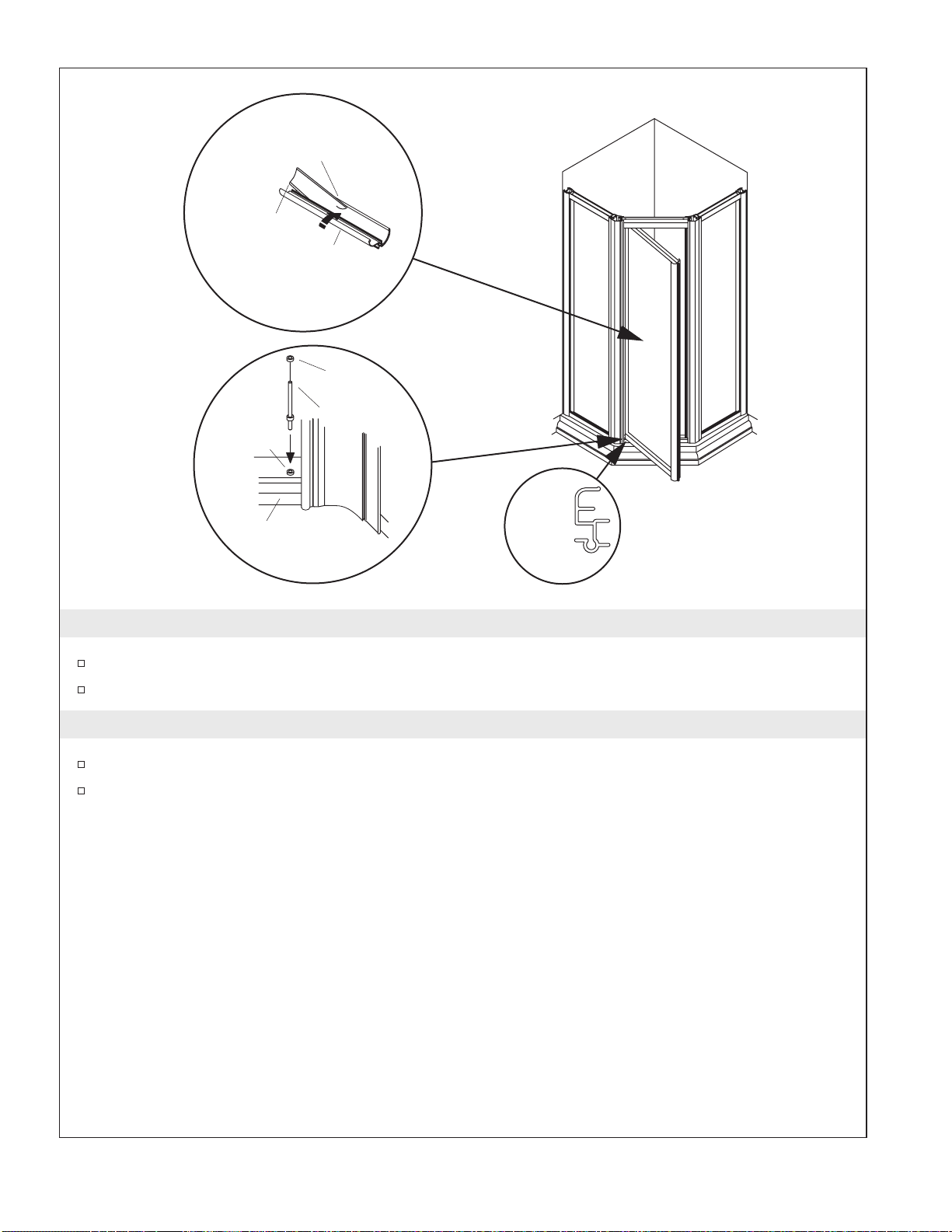

12. Install the Door Panel
Lift the door panel and insert the pivot hole of door side frame over the bottom pivot pin.
Align the top pivot hole of the door side frame with the top bushing and insert the long end of the
pivot pin through the bushing into pivot hole of door side frame.
For the final adjustment, confirm that the door is square to the framework opening or the bottom
door seal. Confirm that the door does not rub on the bottom bridge member.
If the door is not square or rubs, make adjustments to the framework by inserting a Phillips
screwdriver through the holes in the side panel expander jamb and turning the adjustment blocks in
as required to align the unit.
After adjustments are complete, install a #8 x 3-1/2″flathead screw into the top and bottom
adjustment holes of the expander jamb and secure the side panel in place to the wall.
13. Install the Column Caps
Install the caps to the top of each column.
Install the post caps to the posts.
Pivot Pin
Bushing
Pivot
Hole
NOTE: Do not lift door
panel with pivot side
of the frame.
Pivot
Side
Frame
Handle
Side
LH Cap
Post Cap
Post
Left Column
No. 8-18 x 3-1/2"
Flathead Screw
Top Adjustment
Hole
No. 8-18 x 3-1/2"
Flathead Screw
1032629-2-B 10 Kohler Co.

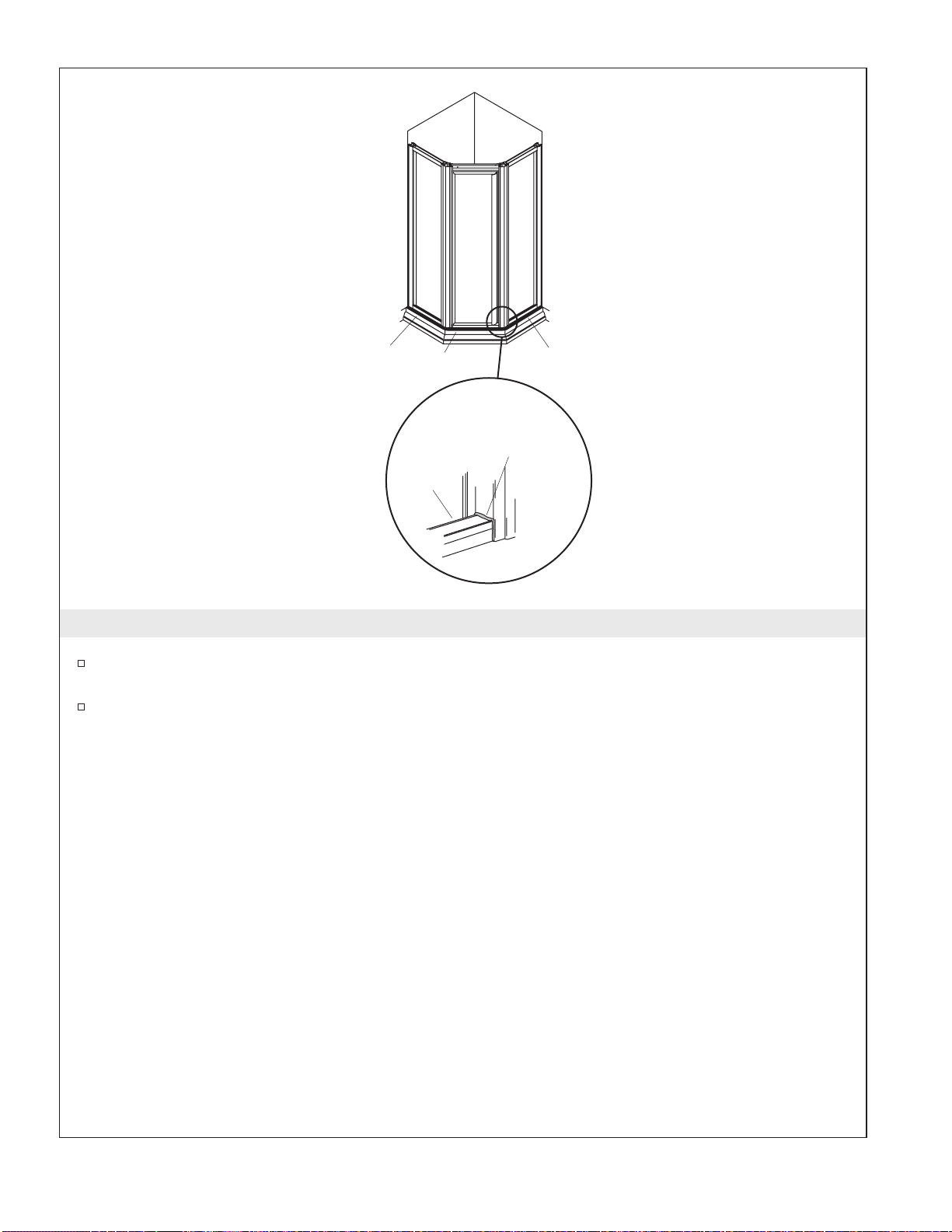

14. Seal the Unit
Clean all the dust, dirt or grease from the bottom framework and the shower floor ledge. The areas
to be sealed must be clean and dry.
Carefully run a bead of silicone sealant around the outside of the shower door where the bottom
frame meets the shower receptor. Do not seal on the inside of the shower door.
IMPORTANT! Allow sealant to cure 24 hours before use.
Seal Here Seal Here Seal Here
Apply silicone
sealant here
Bottom
Bridge
Member
Kohler Co. 11 1032629-2-B

Guide d’installation
Portes de douche à pan coupé
Outils et matériaux
Merci d’avoir choisi la Société KOHLER
Nous apprécions votre investissement dans la qualité Kohler. Veuillez prendre quelques minutes pour
étudier ce manuel avant de commencer le montage. Si vous rencontrez un problème de montage ou de
fonctionnement, n’hésitez pas à nous contacter. Nos numéros de téléphone et notre site Web sont indiqués au
dos de la couverture. Merci encore d’avoir choisi la société Kohler.
Avant de Commencer
AVERTISSEMENT : Risque de blessures ou de dommages au produit. Le verre trempé ne peut pas
être coupé.
Veuillez lire ces instructions et bien vous familiariser avec les outils, les matériaux, et les séquences
de ce montage. L’éclaté de la porte fournira également une référence pratique pour situer diverses
pièces.
Bouchez la vidange avec du scotch ou du carton, s’il est ouvert, afin d’empêcher l’intrusion de
débris.
Tous les renseignements contenus dans ces instructions sont basés sur les données les plus récentes
disponibles sur les produits au moment de la publication. La société Kohler se réserve le droit
d’apporter des modifications aux caractéristiques, à l’emballage ou à la disponibilité des produits à
tout moment et sans préavis.
Lunettes de
protection
Équerre
Perceuse Niveau
CalesPinces C
Pistolet
à calfeutrer
Mastic de
silicone
Ruban de
masquage
Ruban à
mesurerMarteau
fendu
Mèches pour
perceuse de 3 mm
et 8 mm
Crayon à papier
et feutre
Clé à fouilles
avec douilles
Scie à
découper
Clé à
fourche
Clé à fourche
• Outils et matériaux habituels
pour le travail du bois.
Plus:
•Toile
• Montants 2 x 4 ou 2 x 6
• Scie trépan ou scie à découper
avec lame à denture fine
(32 dents par pouce)
• Clous galvanisés n˚ 6 à large tête
Kohler Co. Français-1 1032629-2-B

Déterminez la configuration de la porte
Axe de pivotement
Manchon
Joint creux
Bride
Rondelle en nylon
Axe de pivotement
Manchon
Bouchon
Traverse du cadre
Panneau latéral
Montant du mur
Panneau latéral
Bouchon Vis de bride
Capuchon gauche
Capuchon droit
Joint d'étanchéité
Joint d'étanchéité
Panneau de porte
Vis de montant
côté gâche
Aimant
flexible
Embout de poignée
Vis de fixation
murale
Vis de
fixation
murale
Bloc de
réglage
Bloc de
réglage
Vis de
l'ossature
Vis de
l'ossature
Vis de fixation
murale (réglage) Vis de fixation murale
(réglage)
Étiquette d'identification
à l'intérieur de la poignée
Montant côté
gâche
Cheville en
plastique
Capuchon,
montant Capuchon,
montant
Montant
du mur
Cheville en
plastique
Traverse du
cadre
Kohler Co. Français-2 1032629-2-B

1. Marquez et percez les trous de fixation
Retirez le montant mural de chaque panneau latéral.
Mesurez depuis le bord intérieur du bac de la douche et marquez 35-1/2″(90,2 cm) (A sur le plan)
sur le bord du bac près du mur.
Positionnez la rainure d’étanchéité du montant contre le mur, vers l’extérieur de la douche.
Alignez le bord intérieur du montant avec la marque sur le bord du bac.
À l’aide d’un niveau à bulles, mettez d’aplomb le montant du mur et marquez les cinq trous de
fixation sur le mur. Répétez pour les autres montants muraux.
Percez un trou à chaque emplacement avec une mèche de 5/16″.
Après perçage, nettoyer à fond le rebord de receveur et le mur.
2. Posez les blocs de réglage
Posez le montant du mur sur une surface plate.
Faites glisser un bloc de réglage à chaque extrémité du montant mural. La base du bloc de réglage
doit glisser sous le rebord du canal du montant mural.
Positionnez les blocs de réglage sur les trous, aux extrémités des montants muraux.
Pour fixer les blocs de réglage, maintenez le bloc en place et appuyez fermement avec la lame du
tournevis pour sertir la languette du montant mural.
Sertissez la lèvre du canal du montant mural des deux côtés du bloc. Tapez si nécessaire sur le
tournevis avec un marteau.
Répétez la procédure pour les autres montants de mur.
Crayon
A
Rebord du bac
Extérieur de la douche
Marquez les trous de fixation
Montant du mur
Vue de dessus
Niveau
Bac de la
douche
Rainure
d'étanchéité
Panneau
latéral
Montant
du mur Rainure de
positionnement
Vis de réglage
Retirer un montant mural
de chaque panneau latéral.
Vérifiez que la rainure d'étanchéité
est contre le mur vers le côté
extérieur de la douche.
Bloc de
réglage
Rebord du canal
de montant de mur
Montant
du mur
Retirez un montant de mur
de chaque panneau latéral
1032629-2-B Français-3 Kohler Co.

3. Posez les ancrages muraux
Pressez et maintenez les pattes de chaque ancrage mural (fournis) et enfoncez les dans les trous déjà
percés.
Si l’ancrage mural a été inséré dans un montant, passez à la section suivante. Si l’ancrage mural est
inséré dans un espace entre deux montants, continuez et terminez cette section.
Si l’ancrage mural a été inséré dans un espace entre deux montants, les pattes de l’ancrage mural
devront êtreécartées.
Pour écarter les pattes de l’ancrage, introduisez la clé rouge (fournie) ou un clou, dans le trou de
l’ancrage.
Répétez pour tous les ancrages insérés entre deux montants.
4. Scellez et posez les montants muraux
AVERTISSEMENT : Risque de dommages au produit. Ne pas serrer excessivement les vis. Soyez
encore plus soigneux si vous utilisez un tournevis électrique.
Appliquez du mastic à la silicone tout au long de la rainure de scellement, au dos du montant
mural.
Le silicone doit déborder légèrement de la rainure, comme cela est illustré.
Positionnez le montant mural, en orientant la rainure d’étanchéité vers l’extérieur de la douche, puis
alignez les trous du montant avec ceux du mur.
Fixez le montant mural à l’aide de 3 vis à tête ronde n° 8 x 1-3/4″.
Faîtes de même avec l’autre montant de mur.
Clé rouge
Installer les dispositifs d'ancrage.
Appliquez un cordon de
joint de silicone sur
toute la longueur du
montant du mur.
Vis à tête arrondie
n˚ 8-18 x 1-3/4"
Rainure de scellement
orientée vers l'extérieur
de la douche
Montant
du mur
Montant
du
mur
Kohler Co. Français-4 1032629-2-B

5. Installez les panneaux latéraux
Soulevez avec soin le panneau latéral et placez son montant extensible sur le montant mural.
De l’intérieur de la douche, insérez la pointe d’un tournevis cruciforme Phillips par les trous du
montant dans les blocs de réglage (2), et tournez les blocs de réglage dans le sens antihoraire gauche
jusqu’à ce qu’ils soient fermement en contact avec le montant extensible des cadres muraux des
panneaux latéraux. Ceci garantit que les panneaux latéraux sont bien appuyés sur le bord du
receveur.
Répétez cette procédure avec l’autre côté.
Vérifiez l’aplomb des panneaux latéraux.
Montant du mur
Orifice du bloc de réglage
Côté de la
colonne
Côté extensible
du montant
Bloc de réglage
Bac de la
douche
1032629-2-B Français-5 Kohler Co.

6. Assemblez l’encadrement de la porte
Posez le cadre de la porte de la douche sur une surface dégagée, l’extérieur du cadre de la porte
vers le haut et le côté biseauté des traverses du cadre vers l’intérieur.
Fixez le montant côté gâche aux traverses, à l’aide de vis auto-taraudeuses n°8x1″.
7. Déterminez l’ouverture de la porte
Déterminez si la porte pivotera vers la droite ou la gauche. Vérifiez qu’il n’y a aucun obstacle sur le
passage de la porte lorsqu’elle pivote pour s’ouvrir.
Traverse (extérieur)
Bride
Ouverture sur 100 ˚
Ouverture sur 100 ˚
Montant côté gâche
Montant côté gâche Bride Traverse du cadre Traverse du cadre
Bride
Traverse (extérieur)
Intérieur (vers la
douche)
Intérieur (vers la
douche)
Trou Pilote Pour
Vis No. 8 x 1"
Vue de dessus
du pivotement
côté droit
Vue de dessus
du pivot côté
gauche
Kohler Co. Français-6 1032629-2-B

8. Posez l’encadrement de la porte
REMARQUE : Pour clarifier, toutes les pièces ne sont pas représentées dans les planches 7A, 7B, 7C et 7D
Placez le cadre de porte entre les panneaux latéraux et aligner la lèvre du rebord et celle du
montant côté gâche avec les rainures des montants, selon l’illustration 7A et 7B ci-dessus.
Poussez à fond les lèvres du rebord et du montant de la gâche dans les rainures de la colonne, selon
les illustrations 7C et 7D.
REMARQUE : Ne pas serrer excessivement les vis. Serrez à la main avec un tournevis Phillips n° 2.
Fixez le cadre de la porte aux panneaux latéraux, en vissant les vis à tête plate n°8x5/8″dans les
trous de la colonne prévus à cet effet.
9. Montez les bagues et les fiches
Pour faire pivoter la porte sur son côté droit, insérez une bague dans le trou droit des traverses
supérieure et inférieure. Pour faire pivoter la porte sur son côté gauche, insérez une bague dans le
trou gauche des traverses supérieure et inférieure.
Insérez une fiche dans le trou opposé des traverses supérieures et inférieures.
7A 7B
Trou pour vis
7C 7D
Traverse du cadre
Bouchon
Manchon
Manchon
Manchon
Bouchon
Bouchon
Panneau
latéral
Cadre de
porte
Traverse
du cadre
Rainure
de colonne
Rainure de
colonne
Rebord de
collerette
Rebord de montant
côté gâche
Panneau
latéral
Vis à tête plate
n˚ 8 x 5/8"
Les bagues vont du côté du pivot, les fiches vont
du côté ouvert de la porte. Le pivot gauche est
représenté
1032629-2-B Français-7 Kohler Co.

10. Installez l’axe de rotation
Montez une rondelle en nylon sur l’extrémité la plus longue de l’axe de rotation.
Insérez l’extrémité courte de l’axe de rotation dans la bague de la traverse inférieure.
11. Posez la bande en mousse
Posez la bande en mousse dans la rainure latérale du côté de la poignée de porte.
Enfoncez la bande en mousse de la poignée de porte dans l’autre rainure, du côté du cadre de la
poignée de porte, puis coupez l’excédent à l’aide d’un couteau ou d’une paire de ciseaux.
Axe de
pivotement
Manchon
Cadre
côté
pivot
Cadre de
poignée
de porte
Rondelle
en nylon
B. Enfoncez la bande
en mousse dans l'autre
rainure
A. Placez
la bande en
mousse dans
la rainure
Traverse
inférieure
Kohler Co. Français-8 1032629-2-B

12. Posez le panneau de la porte
Soulevez le panneau de la porte et introduisez le trou du pivot du cadre côté de la porte sur l’axe
de rotation inférieur.
Alignez le trou supérieur du pivot du cadre de la porte avec la bague supérieure et insérez
l’extrémité longue de l’axe de rotation dans la bague du trou du pivot du cadre de la porte.
Pour le réglage final, vérifiez que la porte est à angle droit par rapport à l’ouverture du cadre ou le
joint de porte inférieur. Vérifiez que la porte ne frotte pas sur la traverse inférieure.
Si la porte n’est pas d’équerre ou si elle frotte, réglez le cadre en insérant la pointe d’un tournevis
Phillips dans les trous du montant extensible du panneau latéral et en tournant les blocs de façon à
aligner l’unité.
Une fois les réglages terminés, vissez une vis à tête plate n° 8 x 3-1/2″dans les trous le réglage
supérieur et inférieur du montant extensible et bloquez le panneau latéral sur le mur.
13. Posez les capuchons des colonnes
Posez les capuchons au sommet de chaque colonne.
Posez les capuchons sur chaque montant.
Axe de
pivotement
Manchon
Trou
de
pivot
REMARQUE: ne pas
lever le panneau de
porte par le côté
pivotant du cadre.
Cadre côté
pivot Côté
poignée
Capuchon
gauche
Bouchon de montant
Montant
Montant
gauche
Vis à tête plate
n˚ 8-18 x 3-1/2"
Trou de réglage
supérieur
Vis à tête plate
n˚ 8-18 x 3-1/2"
1032629-2-B Français-9 Kohler Co.
