Kohler K-2590 User manual

Installation Guide
Touchless Urinal
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-2590
1267569-2-A

Tools and Materials
Before You Begin
CAUTION: Risk of personal injury. Handle this product
with care. Vitreous china can break or chip if the product is
handled carelessly.
NOTE: Roughing-in remains the same when using the optional 3″
outlet spud.
Observe all local plumbing and building codes.
Refer to local codes and manufacturer’s instructions for flush
valve requirements.
Carefully inspect the new urinal for damage.
Fixture dimensions are nominal and conform to tolerances by
ASME Standard A112.19.2/CSA B45.1.
Site preparation may require additional tools and hardware.
Adjustable
Wrench
Safety
Glasses Tape Measure
Thread
Sealant
Levels
Assorted
Screwdrivers
Pencil
• Hole Cutting Equipment
Plus:
1/4" Ratchet
5/8" Wrench
1267569-2-A 2 Kohler Co.

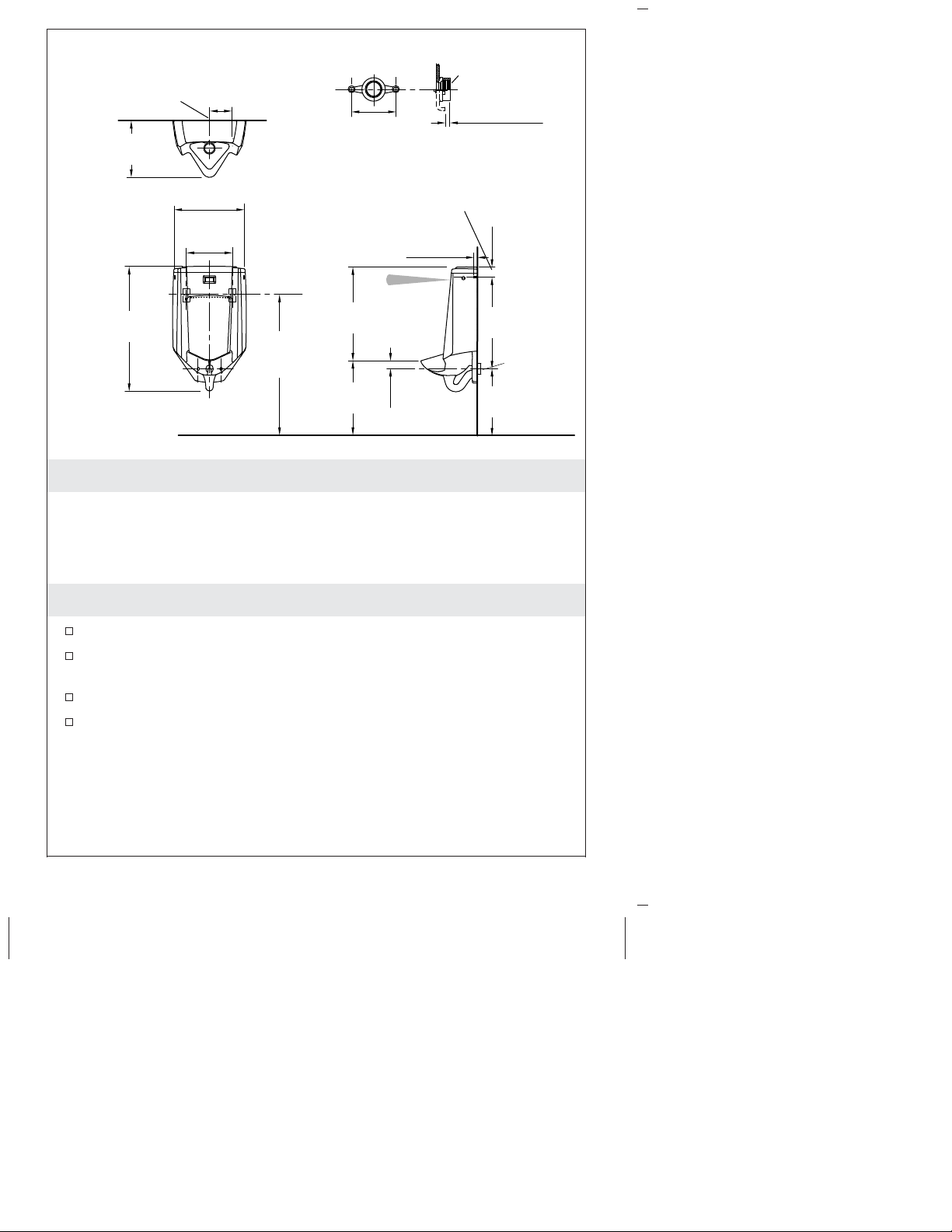

Roughing-In Dimensions
•Roughing-in remains the same when using the optional 3″outlet
spud.
•*The urinal complies with ADA requirements when the rim is
mounted no higher than 17″(430 mm) from the finished floor.
1. Preparation
Turn the water supply off.
Install or relocate the waste pipe as necessary to conform to the
roughing-in dimensions.
Install the shut-off valve.
Install adequate support framing for the wall hangers as needed.
23-3/4"
(603 mm)
*24"
(610 mm)
31-1/2"
(800 mm)
14-1/4"
(362 mm)
2-3/4"
(70 mm)
24"
(610 mm)
7/8"
(22 mm)
21"
(533 mm)
3"
(76 mm)
12"
(305 mm)
6" (152 mm)
18-1/4" (464 mm)
1/2" NPT Inlet for
Valve Connection
1/2" NPT Inlet for
Valve Connection
2" NPT Tap
2" NPT
Tap
40-1/2"
(1029 mm)
to Floor
Outlet Detail
1/4" (6 mm)
6-1/2"
(165 mm)
Kohler Co. 3 1267569-2-A

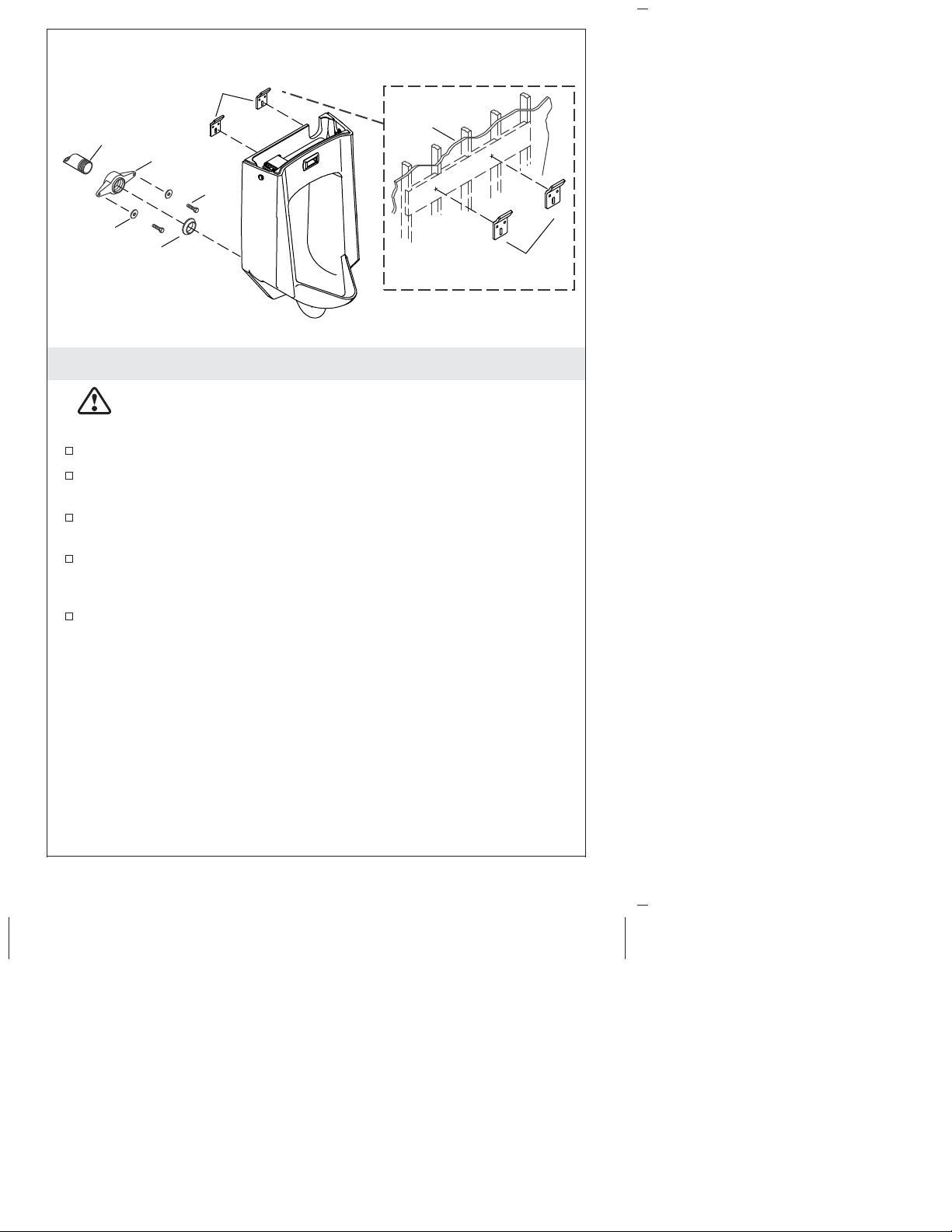

2. Install the Urinal
CAUTION: Risk of personal injury. Handle with care.
Vitreous china can break or chip if the product is handled
carelessly.
Install the wall hangers according to the roughing-in illustration.
Apply thread sealant tape to the pipe threads on the drain and
install the collar to the drain.
With the beveled surface of the gasket facing away from the
collar, place the gasket onto the collar.
Carefully position the urinal on the wall hangers.
CAUTION: Risk of product damage. Do not overtighten the bolts.
Secure the urinal to the collar using the washers and bolts
provided.
NOTE: Do not caulk the top surface of the urinal. Caulk may
prevent the tank cover from seating properly.
Wall
Apply
sealant
tape.
Gasket
Bolt
Washer
Female
Collar
Installed Wall
Hangers
Wall Hangers
1267569-2-A 4 Kohler Co.

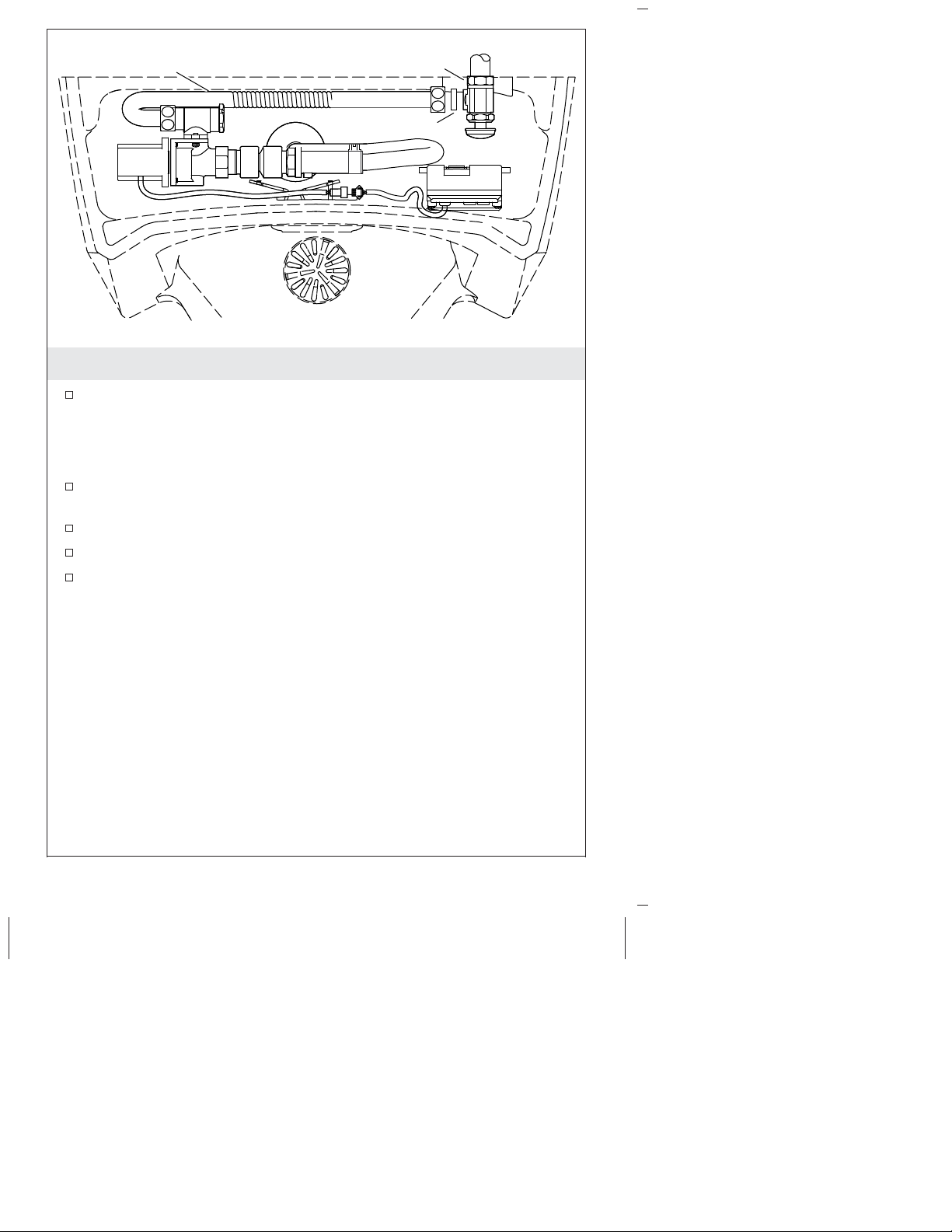

3. Install the Valve Assembly
Using thread sealant tape, wrap the end of the water supply line.
IMPORTANT! When disconnecting the control stop from the valve
assembly, the gasket will fall out from the end of the valve assembly.
Retain the gasket.
Disconnect the control stop from the valve assembly. Retain the
gasket from the valve assembly.
Attach the control stop to the water supply line.
Reinsert the gasket into the end of the valve assembly.
Reconnect the control stop to the valve assembly.
Control Stop
Valve Assembly
Gasket
Kohler Co. 5 1267569-2-A

4. Test the Control Unit
Connect
Using a Phillips screwdriver, remove the four screws from the
cover of the battery compartment. Set the four screws and cover
aside.
Install four AA alkaline batteries into the battery holder assembly.
Reinstall the cover to the battery compartment.
Plug the solenoid lead into the control unit lead. Wait 10 minutes
before proceeding.
Test
Stand in front of the urinal for at least 10 seconds.
Step aside from the urinal. The valve will flush after a slight
delay.
Checkout
Check the entire installation for leaks.
Repair as needed.
If cover locks will not be installed, place the cover on the tank. If
cover locks will be installed, proceed to the ″Install the Locks″
section.
Control Unit
Lead
Solenoid Lead
Battery Compartment
Batteries
Cover
Screw
1267569-2-A 6 Kohler Co.

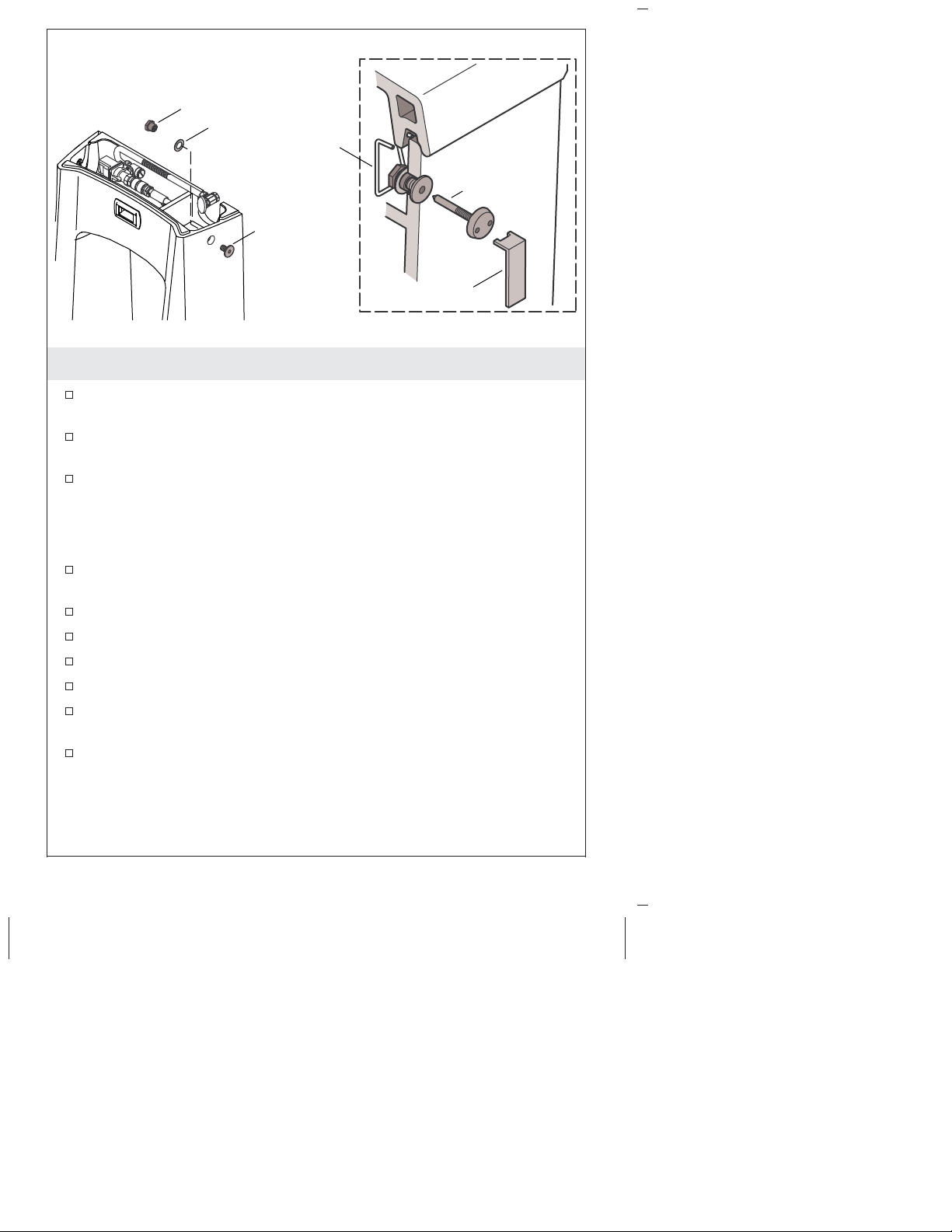

5. Install the Locks
If present, remove the cover from the tank. Set the cover upside
down on a protected surface.
From the inside of the tank, insert a washer followed by a nut
into the hole located on the side of the tank.
From the outside of the tank, insert a locknut into the hole and
through the nut.
CAUTION: Risk of product damage Do not overtighten the
locknut.
Using a 5/8″wrench, tighten the locknut. Do not overtighten the
locknut.
Repeat the above procedures for the other side of the tank.
Attach a hook to each side of the cover as shown.
Place the cover on the tank.
Insert a locking bolt into each locknut.
Using the locking tool (provided), tighten the locking bolts.
Lift up on the cover to verify the cover is properly locked. Adjust
the cover lock components, if necessary.
Locknut
Washer
Nut
Hook
Locking Tool
Locking Bolt
Kohler Co. 7 1267569-2-A

Guide d’installation
Urinoir Touchless

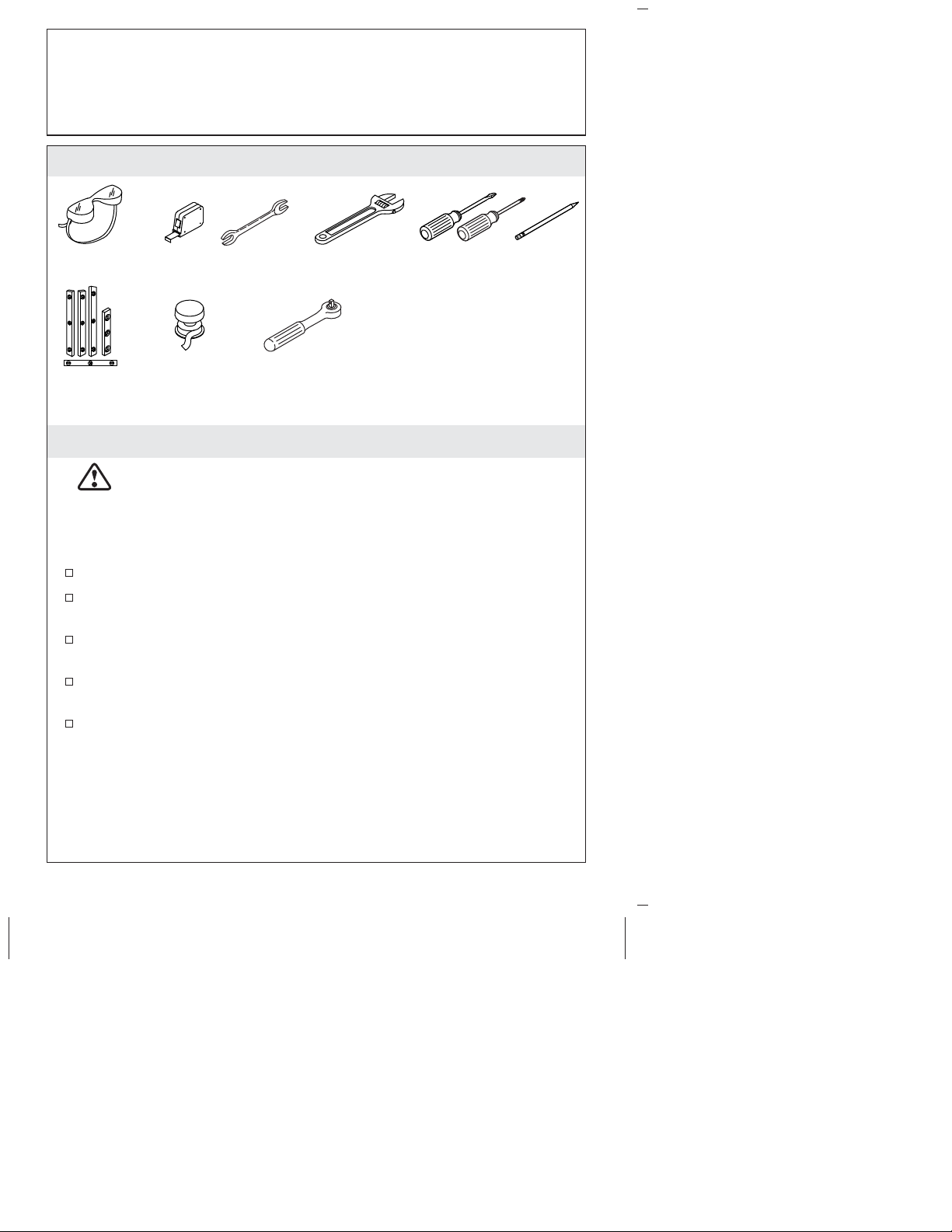

Outils et matériel
Avant de commencer
ATTENTION: Risque de blessures. Manipuler ce produit
avec précaution. La porcelaine vitrifiée peut se briser ou se
fendre si le produit est manipulé avec négligence.
REMARQUE: Le raccordement demeure le même lors de
l’utilisation du raccord de sortie optionnel de 3″.
Respecter tous les codes de plomberie et de bâtiment locaux.
Se référer aux codes locaux en vigueur et aux directives du
fabricant pour les exigences du robinet de chasse.
Examiner soigneusement le nouvel urinoir pour y déceler tout
dommage.
Les dimensions de l’appareil sanitaire sont nominales et
conformes aux tolérances indiquées par la norme ASME
A112.19.2/CSA B45.1.
La préparation du site pourrait nécessiter des outils et du
matériel supplémentaires.
Ruban
d'étanchéité
pour filetage
Mètre
Ruban
Clé à rochet
1/4"
Lunettes de
protection
Niveaux à
bulles
• Outil pour découper des
orifices
Plus:
Clé à molette Crayon
Clé de 1/8"
Tournevis
assortis
Kohler Co. Français-1 1267569-2-A

Dimensions de plan de raccordement
•Le raccordement demeure le même lors de l’utilisation du raccord
de sortie optionnel de 3″.
•*L’urinoir est conforme aux exigences de l’ADA lorsque le rebord
n’est pas monté à plus de 17″(430 mm) du plancher fini.
1. Préparation
Couper l’alimentation en eau.
Installer ou déplacer le tuyau d’évacuation selon les besoins pour
se conformer aux dimensions de raccordement.
Installer le robinet d’arrêt.
Installer un cadrage de support adéquat pour les crochets
muraux, selon les besoins.
23-3/4"
(603 mm)
*24"
(610 mm)
31-1/2"
(800 mm)
14-1/4"
(362 mm)
2-3/4"
(70 mm)
24"
(610 mm)
7/8"
(22 mm)
21"
(533 mm)
3"
(76 mm)
12"
(305 mm)
6" (152 mm)
18-1/4" (464 mm)
Orifice d'entrée NPT
1/2" pour connexion
de vanne
Orifice d'entrée NPT 1/2" pour
connexion de vanne
Trou taraudé
NPT 1/2"
Trou
taraudé
NPT 1/2"
40-1/2"
(1029 mm)
vers sol
Détail de l'orifice de sortie
1/4" (6 mm)
6-1/2"
(165 mm)
Kohler Co. Français-2 1267569-2-A

2. Installer l’urinoir
ATTENTION: Risque de blessures. Manipuler avec
précaution. La porcelaine vitrifiée peut se briser ou se fendre
si le produit est manipulé avec négligence.
Installer les supports muraux selon l’illustration du plan de
raccordement.
Appliquer du ruban d’étanchéité pour filets sur les filets du tuyau
du drain et installer le collier sur ce dernier.
Avec la surface biseautée du joint tournée vers le sens opposé du
collier, placer le joint sur le collier.
Positionner l’urinoir avec précaution sur les supports muraux.
ATTENTION: Risque d’endommagement du produit. Ne serrer les
boulons excessivement.
Sécuriser l’urinoir sur le collier en utilisant les rondelles et
boulons fournis.
REMARQUE: Ne pas appliquer de mastic sur la surface supérieure
de l’urinoir. Le mastic peut empêcher le positionnement correct du
couvercle sur le réservoir.
Mur
Appliquer du
ruban
d'étanchéité.
Joint statique
Boulon
Rondelle
Collier
femelle
Étriers muraux
installés
Étriers muraux
1267569-2-A Français-3 Kohler Co.

3. Installer l’ensemble de la vanne
À l’aide du ruban d’étanchéité pour filets, enrouler l’extrémité de
la conduite d’arrivée d’eau.
IMPORTANT! Lors de la déconnexion de la soupape de contrôle de
l’ensemble de vanne, le joint se délogera de l’extrémité de
l’ensemble de la vanne. Conserver le joint.
Déconnecter la soupape de contrôle de l’ensemble de la vanne.
Conserver le joint de l’ensemble de la vanne.
Attacher la soupape de contrôle sur la ligne d’alimentation en
eau.
Réinsérer le joint dans l’extrémité de l’ensemble de la vanne.
Reconnecter la soupape de contrôle sur l’ensemble de la vanne.
Soupape de contrôle
Robinet complet
Joint statique
Kohler Co. Français-4 1267569-2-A

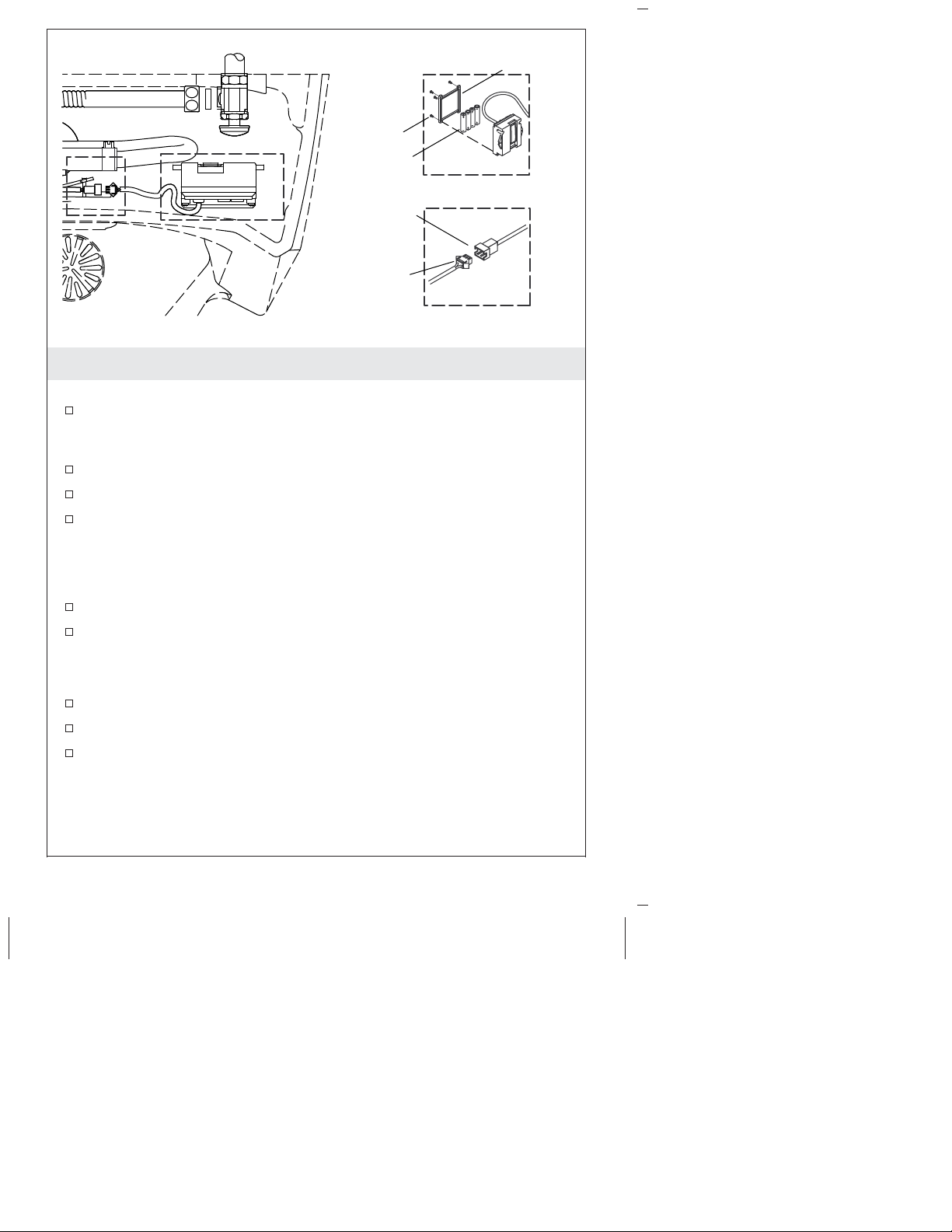

4. Tester l’unité de commande
Connecter
Avec un tournevis cruciforme, retirer les quatre vis du couvercle
du compartiment à piles. Mettre les quatre vis et le couvercle de
côté.
Installer quatre piles alcalines de taille AA dans le porte-piles.
Réinstaller le couvercle sur le porte-piles.
Brancher le câble du solénoïde dans le câble de l’unité de
commande. Attendre 10 minutes avant de continuer.
Essai
Se tenir debout devant l’urinoir pendant au moins 10 secondes.
Se mettre sur le côté de l’urinoir. Le robinet effectuera une chasse
après un court délai.
Inspecter
Inspecter toute l’installation pour rechercher des fuites.
Effectuer les réparations nécessaires.
Si les verrous du couvercle ne seront pas installés, placer le
couvercle sur le réservoir. Si les verrous du couvercle seront
installés, passer à la section ″Installer les verrous″.
Fil d'unité de
commande
Fil de solénoïde
Compartiment à piles
Piles
Couvercle
Vis
1267569-2-A Français-5 Kohler Co.

5. Installer les verrous
Si présent, retirer le couvercle du réservoir. Placer le couvercle à
l’envers sur une surface protégée.
De l’intérieur du réservoir, insérer une rondelle suivie d’un écrou
dans le trou situé sur le côté du réservoir.
De l’extérieur du réservoir, insérer un contre-écrou dans le trou et
à travers l’écrou.
ATTENTION: Risque d’endommagement du produit Ne pas serrer
le contre-écrou excessivement.
Serrer le contre-écrou avec une clé de 5/8″. Ne pas serrer le
contre-écrou excessivement.
Répéter les procédures ci-dessus pour l’autre côté du réservoir.
Attacher un crochet sur chaque côté du couvercle, tel qu’illustré.
Placer le couvercle sur le réservoir.
Insérer un boulon de verrouillage dans chaque contre-écrou.
Serrer les boulons de verrouillage avec l’outil de verrouillage
(fourni).
Soulever le couvercle pour vérifier qu’il est bien verrouillé.
Ajuster les composants du verrou du couvercle, si nécessaire.
Contre-écrou
Rondelle
Écrou
Crochet
Outil de verrouillage
Boulon de
verrouillage
Kohler Co. Français-6 1267569-2-A

Guía de instalación
Urinario automático sin contacto
Herramientas y materiales
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales. Trate este
producto con cuidado. La porcelana vitrificada se puede
romper o despostillar si no se trata con cuidado.
NOTA: Las dimensiones de instalación no cambian si se utiliza el
spud de salida opcional de 3″.
Cumpla todos los códigos locales de plomería y de construcción.
Consulte los códigos locales y las instrucciones del fabricante para
obtener los requisitos de la válvula de descarga.
Revise atentamente el nuevo mingitorio para cerciorarse de que
no esté dañado.
Las dimensiones del producto son nominales y cumplen las
tolerancias de la norma ASME A112.19.2/CSA B45.1.
La preparación del sitio puede requerir herrajes y herramientas
adicionales.
Llave de
trinquette de 1/4"
Lápiz
Cinta
para
medir
Niveles
Llave
ajustable
Llave de 5/8"
Cinta selladora
de roscas
Lentes de
seguridad
• Herramientas para perforar
orificios
Más:
Destornilladores
surtidos
Kohler Co. Español-1 1267569-2-A

Dimensiones de instalación
•Las dimensiones de instalación no cambian si se utiliza el spud
de salida opcional de 3″.
•* El mingitorio cumple los requisitos de la ADA cuando el
reborde se instala a una altura no mayor de 17″(430 mm) del
piso acabado.
1. Preparación
Cierre el suministro de agua.
Instale o cambie la ubicación del tubo de desagüe de desechos
según sea necesario para ajustarse a las dimensiones de
instalación.
Instale la llave de paso.
Instale la estructura de soporte adecuada para los colgadores de
pared, según sea necesario.
23-3/4"
(603 mm)
*24"
(610 mm)
31-1/2"
(800 mm)
14-1/4"
(362 mm)
2-3/4"
(70 mm)
24"
(610 mm)
7/8"
(22 mm)
21"
(533 mm)
3"
(76 mm)
12"
(305 mm)
6" (152 mm)
18-1/4" (464 mm)
Entrada NPT de
1/2" para conexión
de válvula
Entrada NPT de 1/2"
para conexión de válvula
Toma NPT de
1/2"
Toma
NPT de 2"
40-1/2"
(1029 mm)
al piso
Detalle de salida
1/4" (6 mm)
6-1/2"
(165 mm)
Kohler Co. Español-2 1267569-2-A

2. Instale el mingitorio
PRECAUCIÓN: Riesgo de lesiones personales. Trate el
producto con cuidado. La porcelana vitrificada se puede
romper o despostillar si no se trata con cuidado.
Instale los colgadores de pared de acuerdo al diagrama de
instalación.
Aplique cinta selladora de roscas a las roscas de la tubería en el
desagüe, e instale el collarín al desagüe.
Con la superficie cónica del empaque orientada al lado opuesto
del collarín, coloque el empaque en el collarín.
Con cuidado coloque el mingitorio en los colgadores de pared.
PRECAUCIÓN: Riesgo de daños al producto. No apriete
demasiado los pernos.
Fije el mingitorio al collarín con los pernos y las arandelas que se
incluyen.
NOTA: No utilice sellador en la superficie superior del mingitorio.
El sellador puede impedir que la tapa del tanque se asiente
correctamente.
Pared
Aplique
cinta
selladora.
Empaque
Perno
Arandela
Collarín
hembra
Colgadores de pared
instalados
Colgadores de pared
1267569-2-A Español-3 Kohler Co.

3. Instale el montaje de la válvula
Con cinta selladora de roscas, envuelva el extremo de la línea de
suministro de agua.
¡IMPORTANTE! Al desconectar la llave de paso de control del
montaje de la válvula, el empaque se caerá del extremo del montaje
de la válvula. Guarde el empaque.
Desconecte la llave de paso de control del montaje de la válvula.
Guarde el empaque del montaje de la válvula.
Conecte la llave de paso de control a la línea de suministro de
agua.
Vuelva a introducir el empaque en el extremo del montaje de la
válvula.
Vuelva a conectar la llave de paso de control al montaje de la
válvula.
Llave de paso de control
Montaje de la válvula
Empaque
Kohler Co. Español-4 1267569-2-A

4. Pruebe la unidad de control
Conecte
Con un destornillador Phillips, retire los cuatro tornillos de la
tapa del compartimiento de pilas. Coloque a un lado los cuatro
tornillos y la tapa.
Instale cuatro pilas alcalinas AA en el montaje del portapilas.
Vuelva a instalar la tapa en el compartimiento de pilas.
Enchufe el conector del cable del solenoide en el conector del
cable de la unidad de control. Espere 10 minutos antes de
continuar.
Pruebe
Párese frente al mingitorio durante por lo menos 10 segundos.
Aléjese del mingitorio. La válvula descargará después de una
breve demora.
Verifique
Revise toda la instalación para verificar que no haya fugas.
Repare si es necesario.
Si no va a instalar los seguros de la tapa, coloque la tapa sobre el
tanque. Si va a instalar los seguros de la tapa, continúe a la
sección ″Instale los seguros″.
Conector de cable
de la unidad de
control
Conector de
cable de
solenoide
Compartimiento de pilas
Pilas
Tapa
Tornillo
1267569-2-A Español-5 Kohler Co.

5. Instale los seguros
Si la tapa está colocada, retírela del tanque. Coloque la tapa boca
abajo sobre una superficie con protección.
Desde el interior del tanque introduzca una arandela seguida de
una tuerca en el orificio ubicado en el lado del tanque.
Desde el exterior del tanque, introduzca una contratuerca en el
orificio y a través de la tuerca.
PRECAUCIÓN: Riesgo de daños al producto No apriete
demasiado la contratuerca.
Con una llave de tuercas de 5/8″, apriete la contratuerca. No
apriete demasiado la contratuerca.
Repita el procedimiento anterior en el otro lado del tanque.
Fije un gancho a cada lado de la tapa, como se muestra.
Coloque la tapa sobre el tanque.
Introduzca un perno de fijación en cada contratuerca.
Con la herramienta de fijación (provista), apriete los pernos de
fijación.
Trate de levantar la tapa para verificar que esté bien asegurada.
Ajuste los componentes de los seguros de la tapa, si fuera
necesario.
Contratuerca
Arandela
Tuerca
Gancho
Herramienta
de fijación
Perno de
fijación
Kohler Co. Español-6 1267569-2-A

USA/Canada: 1-800-4KOHLER
México: 001-800-456-4537
kohler.com
©2015 Kohler Co.
1267569-2-A
