Kohler K-3434-X User manual

Installation Guide
One-Piece Toilet
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-3434-X K-3435-X
1023905-2-A

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
CAUTION: Risk of personal injury or product damage. Handle
with care. Vitreous china can break or chip if the product is
handled carelessly.
Observe all local plumbing and building codes.
Carefully inspect the new toilet for damage.
If the existing toilet does not have a supply shut-off valve below
the tank, install one before installing the new toilet.
10" Adjustable
Wrench Supply
Shut-Off
Valve
Tape
Measure
Tubing Cutter Safety
Glasses
Plus:
5/16" T-Bolts w/ Nuts and Washers
Putty Knife
Screwdriver
Electrical Tools and Supplies
Metal File
Level
Sponge
Hacksaw
D-Size Batteries
Wax Seal
1023905-2-A 2 Kohler Co.

1. Remove the Existing Toilet
Turn off the water supply.
Flush the toilet, then sponge out all remaining water from the
tank.
Disconnect the supply shut-off valve (if present), and remove the
old tank and bowl.

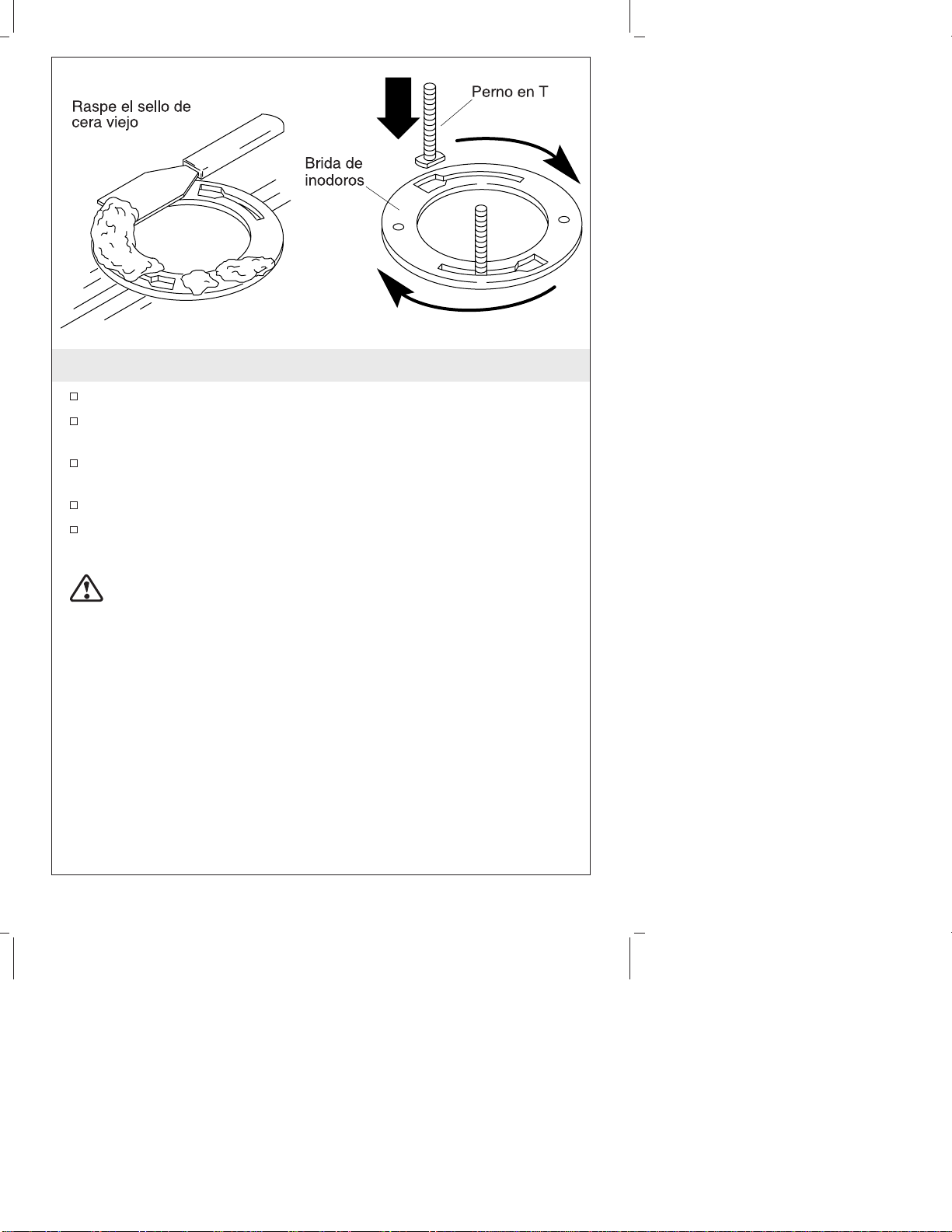

Remove the old wax seal from the floor with a putty knife.
Replace the old T-bolts with the new 5/16″diameter T-bolts.
CAUTION: Risk of hazardous gases. If the new toilet is not
installed immediately, temporarily stuff a rag in the closet flange.
T-Bolt
Scrape off the old
wax seal
Closet
Flange
Kohler Co. 3 1023905-2-A

2. Install the New Toilet
Install or relocate the supply and outlet as necessary to conform
to the roughing-in dimensions.
Install a supply shut-off valve.
Record the model number in the Homeowners Guide.
Lay the toilet down onto a padded surface.
From the bottom of the toilet, firmly press a new wax seal around
the toilet outlet.
Remove the temporary rag (if used) from the toilet flange hole.
Align and lower the toilet over the flange and T-bolts.
CAUTION: Risk of external leakage. Do not lift or rock the
bowl after placement. If you break the watertight seal, you must
install a new wax seal.
Apply your full body weight around the toilet to set the seal.
Place the plastic bolt cap bases over the T-bolts in the ″up″
position as marked.
Place the metal washers and nuts on the plastic bolt cap bases
and T-bolts.
CAUTION: Risk of product damage. Overtightening may cause
breakage or chipping of vitreous china.
Bottom of Bowl
Wax Seal Bolt Cap
Nut
Washer
Bolt Cap Base
T-Bolt
T-Bolt Closet Flange
1023905-2-A 4 Kohler Co.

Install the New Toilet (cont.)
Carefully tighten the nuts.
NOTE: To achieve optimum performance, be sure the bowl is level.
CAUTION: Risk of product damage. Protect the vitreous china
from exposure to the saw blade when cutting off excess T-bolt
length.
If the T-bolts extend more than 1/4″(6mm) over the top of the
nuts, cut off the excess.
Attach the bolt caps.
Kohler Co. 5 1023905-2-A

3. Activation Sensor and Chain Assembly
NOTE: The activation sensor must be installed exactly as shown.
Position the activation sensor.
Cut and remove the wire tie.
Position the sensor wire on the center of the toilet tank front rim.
Place the end of the activation sensor 1-5/16” (3.3cm) to the right
of the toilet centerline.
NOTE: It is not necessary to rotate the activation sensor while it is
cradled in the wire basket.
NOTE: The sensor activates the toilet flushing mechanism when the
magnet in the seat is brought within 3” (7.6cm) of the sensor for at
least 20 seconds.
Route the sensor wire to the left, near the float valve, as shown.
This ensures that polarity exists between the sensor and the
magnet in the seat.
NOTE: Make sure the sensor wire does not interfere with the
operation of the float valve.
Place the mounting bracket for the housing assembly on the back
of the toilet tank in an area extending 3-1/8″(7.9cm) to the right
of the toilet centerline.
Latch Hinges
Housing
Assembly
3-1/8"
(7.9cm)
1-5/16"
(3.3cm)
Mounting
Bracket
Activation
Sensor
Centerline
of Toilet Toilet Housing
Assembly
Chain
Assembly
S-Hook
Flapper
Cam
Flush
Valve
Assembly
1023905-2-A 6 Kohler Co.

Activation Sensor and Chain Assembly (cont.)
Install or Replace the Batteries
Insert a screwdriver blade into the seam on top of the housing
assembly.
Carefully pry open the battery compartment latch and disengage
the other side of the latch from the hinges.
Install two D-size batteries into the compartment.
Snap the latch back into place.
Adjust the Chain Assembly
Move the S-hook up or down on the chain link as needed to
achieve the desired chain slack. For a proper flush, ensure that
enough chain slack remains for the cam to rotate and open the
flapper completely.
Make additional adjustments by loosening the screws on the back
of the mounting bracket. Raise or lower the mounting bracket to
adjust the chain slack.
If you adjust the mounting bracket, make sure adequate clearance
exists between the housing assembly, flush valve, tank walls, and
tank cover.
Kohler Co. 7 1023905-2-A

4. Complete the Installation

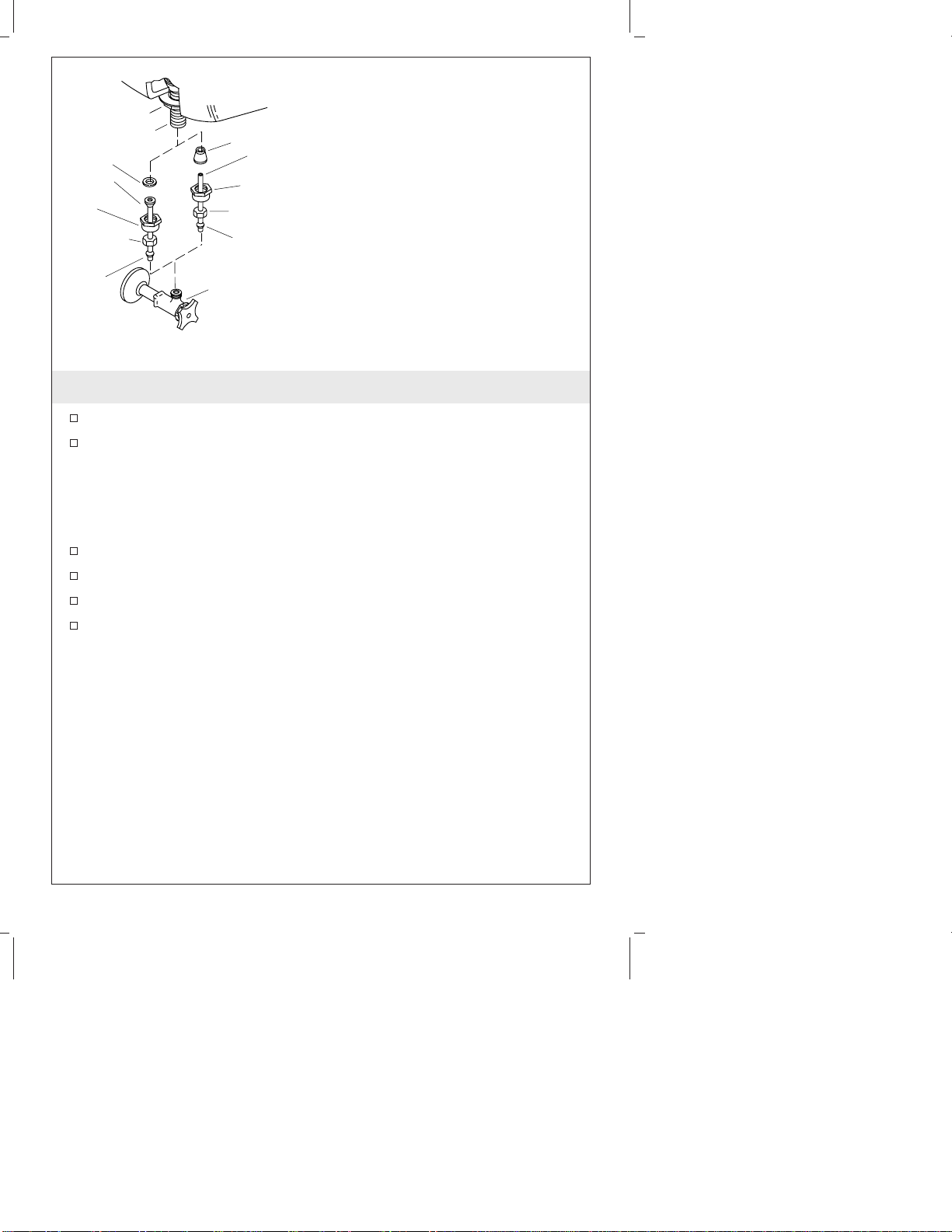

Connect the supply shut-off valve to the toilet supply shank.
Open the supply shut-off valve slowly to check for leaks. If the
connections have been properly assembled, a slight tightening of
the nuts should stop any leakage.
NOTE: Do not substitute another seat. The seat included contains
elements of the Peacekeeper flush system.
Install the toilet seat according to the packed instructions.
Carefully set the cover onto the tank.
Flush the toilet several times and check all connections for leaks.
Periodically check for leaks for several days following the
installation.
Tubing
Ferrule
Supply Shank
Seal Washer Comp. Washer
Tubing
Ferrule
Fill Valve Nut
Supply Shut-Off Valve Connection
Coupling
Nut
Comp. Nut
Supply Shut-Off
Valve
Comp. Nut
Coupling
Nut
1023905-2-A 8 Kohler Co.

Guide d’Installation
Mono W.C.
Outils et Matériaux
Merci d’avoir choisi un produit KOHLER
Nous apprécions votre engagement envers la qualité KOHLER. S’il
vous plait, prenez quelques minutes et lisez attentivement ce guide
avant de commencer votre installation. N’hésitez pas à nous contacter
en cas de problème d’installation ou de fonctionnement. Nos numéros
de téléphone et notre adresse du site Internet sont au verso. Merci
encore d’avoir choisi un produit KOHLER.
Avant De Commencer
ATTENTION : Risque de blessures ou d’endommagement du
produit. Manipulez avec précaution. La Porcelaine de Chine peut
se casser ou se fendre si le produit est manipulé avec négligence.
Respectez tous les codes locaux de plomberie et de bâtiment.
Examinez soigneusement le nouveau W.C. pour déceler tout
dommage.
Si le W.C. existant ne comporte pas de robinet d’arrêt sur l’arrivée
d’eau située sous le réservoir, installez en un avant d’installer le
nouveau W.C.
Kohler Co. Français-1 1023905-2-A

1. Retirez le W.C.
Fermez l’arrivée d’eau.
Activez la chasse d’eau du W.C. et épongez le restant d’eau du
réservoir.
Débranchez le robinet d’arrêt (le cas échéant) et retirez le
réservoir et la cuvette.
Délogez du sol l’anneau en cire existant avec un couteau à mastic.
Remplacez le vielle écrou en T avec un neuf de Ø 5/16″.
ATTENTION : Risque de fuites de gaz nocives. Si l’installation
du nouveau W.C. doit être retardée, recouvrir temporairement la
bride du sol avec un chiffon.
1023905-2-A Français-2 Kohler Co.

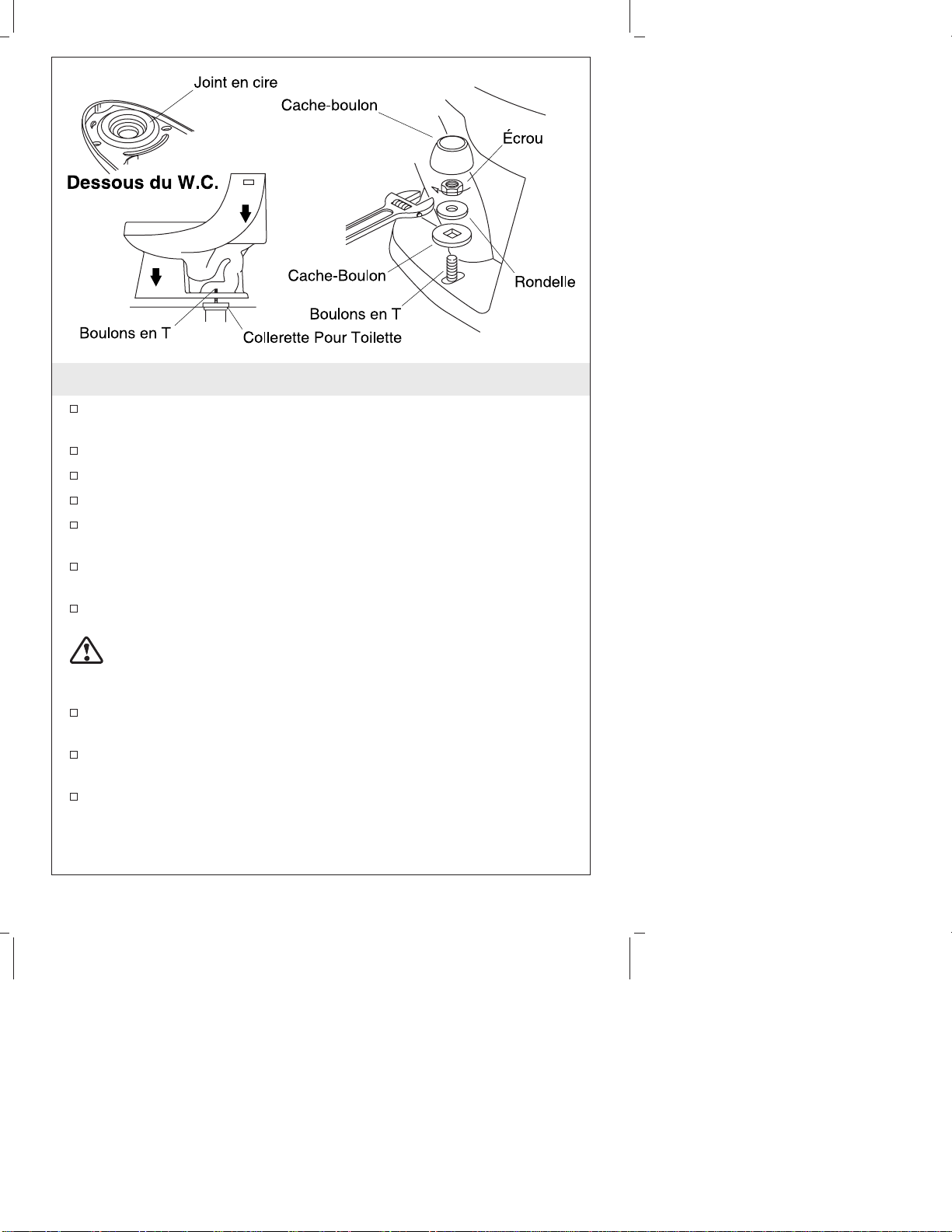

2. Installez le nouveau W.C.
Installez ou déplacez les robinets d’arrêt et les sorties au besoin,
selon le diagramme de raccordement.
Installez le robinet d’arrêt.
Reportez le numéro du modèl dans le guide d’utilisation.
Posez le W.C. sur son côté sur une surface molle.
Placez, en appuyant fermement, un nouvel anneau en cire sur la
sortie du W.C.
Enlevez le chiffon (le cas échéant) qui placé temporairement sur
l’ouverture de la bride de sol.
Alignez et posez le W.C. sur la bride au sol et sur les boulons à T.
ATTENTION : Risque de fuites extérieures. Ne pas soulever ou
secouer le W.C. après sa mise en place. Si vous cassez le joint
étanche, vous devez réinstaller un joint de cire.
Appliquez une pression de tout votre poids sur le rebord du siége
pour fixer le joint.
Placez les capuchons en plastic sur les boulons à T dans la
position ″Haut″comme indiqué.
Assembler les rondelles et écrous métalliques sur capuchons en
plastic des boulons à T.
Kohler Co. Français-3 1023905-2-A

Installez le nouveau W.C. (cont.)
ATTENTION : Risque d’endommagement du produit. Le
serrage excessif peut casser ou fragmenter la porcelaine de Chine
vitrifiée.
Serrez soigneusement les écrous.
REMARQUE : Assurez-vous que le W.C. soit de niveau pour un bon
fonctionnement
ATTENTION : Risque d’endommagement du produit. Protéger
la porcelaine vitrifiée contre les coups de lame possibles, lorsque
vous couperez l’excédent de longueur des boulon à T.
Si la projection des boulons à T excède 1/4″(6 mm), en coupez
en l’excédent.
Installez les bouchons des boulons.
1023905-2-A Français-4 Kohler Co.

3. Senseur d’Activation et Assemblage de la Chaîne
REMARQUE : Le détecteur d’activation doit être installé comme
illustré.
Placez le détecteur d’activation
Coupez et éliminez le fil métallique d’attache.
Placez le fil du détecteur au centre du rebord frontal du réservoir.
Placez l’extrémité du détecteur à 1”-5/16″(3,3 cm) à droite de
l’axe du W.C.
REMARQUE : Il ne sera pas nécessaire de pivoter le détecteur
d’activation quand il est dans le panier métallique.
REMARQUE : Le détecteur active le mécanisme de chasse quand
l’aimant sur l’abattant s’approche de 3” (7,6 cm) du détecteur
pendant au moins 20 secondes.
Dirigez le fil du détecteur sur la gauche, près de la valve flotteur,
tel qu’illustré. Ceci assure que la polarité existe entre le détecteur
et l’aimant de l’abattant.
REMARQUE : S’assurer que le fil du détecteur n’interfère pas avec
le fonctionnement de la soupape à flotteur.
Placez le support de fixation qui supportera la boite de jonction à
l’arrière du W.C. dans un endroit s’étendant de 3-1/8″(7,9 cm) à
la droite de la ligne centrale du W.C.
Kohler Co. Français-5 1023905-2-A

Senseur d’Activation et Assemblage de la Chaîne (cont.)
Installez ou Remplacez les Batteries
Insérer un tournevis à lame plate dans le joint supérieur de
l’ensemble de logement.
Ouvrez soigneusement le compartiment et dégagez l’autre côté du
loquet hors des charnières.
Installez deux piles de format D, dans le compartiment.
Renfoncez le loquet dans sa place.
Ajustez l’Ensemble de la Chaîne
Déplacez l’attache en S en la glissant sur la chaîne jusqu’à obtenir
le mou de la chaîne désiré. Assurez vous que la chaîne a assez de
mou pour garantir que le came tourne et ouvre complètement le
clapé.
Affinez le réglage en dévissant les vis au dos de la patte de
fixation. Soulevez ou abaissez la patte de fixation pour ajuster le
jeu de la chaîne.
Si la patte de fixation doit être ajustée, assurez vous d’un
dégagement adéquat entre l’ensemble de logement, la valve de
drainage, les parois du réservoir et le couvercle du réservoir.
1023905-2-A Français-6 Kohler Co.

4. Complétez l’Installation
Raccordez le robinet d’arrêt au tube d’arrivée d’eau du W.C.
Ouvrez le robinet d’arrêt lentement et vérifiez s’il y a des fuites.
Si les raccords sont correctes, serrez les à nouveau pour éviter les
fuites.
REMARQUE : Ne pas utiliser d’autre abattant. L’abattant inclus
contient des éléments du système de chasse Peacekeeper.
Installez l’abattant du siége conformément à la notice du
fabricant.
Mettre en place le couvercle du réservoir.
Vidangez le W.C. plusieurs fois et vérifiez les connections de
toutes fuites.
Vérifiez périodiquement s’il y a des fuites, ceci plusieurs jours
après votre installation.
Kohler Co. Français-7 1023905-2-A

Guía de Instalación
Inodoro de una pieza
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Por favor, tome unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la solapa posterior. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al
producto. Trate el producto con cuidado. La porcelana vítrea
puede romperse o astillarse si el producto se maneja sin cuidado.
Cumpla con todos los códigos locales de plomería y de
construcción.
Revise atentamente el inodoro nuevo para verificar que no esté
dañado.
Si no hay ninguna llave de paso debajo del tanque del inodoro
existente, instale una antes de montar el nuevo inodoro.
Kohler Co. Español-1 1023905-2-A

1. Remueva el inodoro existente.
Cierre el suministro principal del agua.
Descargue el inodoro y luego desaloje el agua restante en el
tanque con una esponja.
Cierre la llave de paso (de estar presente), y remueva la taza y el
tanque existentes.
Utilice una espátula para remover del piso el sello de cera viejo.
Reemplace los viejos pernos en T con los nuevos pernos en T de
5/16″de diámetro.
PRECAUCIÓN: Riesgo de fuga de gases nocivos. Si el inodoro
no se instala de inmediato, cubra la brida temporalmente con un
trapo.
Kohler Co. Español-2 1023905-2-A

2. Instalación del inodoro nuevo
Instale o traslade los suministros y las salidas según sea necesario
para cumplir con las dimensiones del diagrama de instalación.
Instale una llave de paso.
Apunte el número del modelo en la Guía del Usuario.
Coloque el inodoro sobre una superficie acolchada.
Desde la parte inferior, fije el sello de cera firmemente alrededor
de la salida del inodoro.
Remueva el trapo provisional (de haberlo utilizado) del orificio de
la brida del inodoro.
Alinee y baje el inodoro sobre la brida y los pernos en T.
PRECAUCIÓN: Riesgo de fugas externas. No levante ni mueva
el inodoro después de colocarlo. Si el sello hermetico se rompe,
deberá instalar un nuevo sello de cera.
Aplique todo el peso de su cuerpo sobre el inodoro para fijar el
sello.
Coloque las bases de los tapapernos plásticos sobre los pernos en
T y en posición hacia arriba como se indica.
Monte las arandelas y tuercas metálicas sobre las bases de los
tapapernos plásticos y los pernos en T.
1023905-2-A Español-3 Kohler Co.

Instalación del inodoro nuevo (cont.)
PRECAUCIÓN: Riesgo de daños al producto. Si asegura en
exceso, la porcelana vítrea puede romperse o astillarse.
Apriete las tuercas con cuidado.
NOTA: Para obtener un rendimiento óptimo, asegúrese que la taza
esté nivelada.
PRECAUCIÓN: Riesgo de daños al producto. Proteja la
porcelana vítrea del contacto con la segueta al cortar el excedente
de los pernos en T.
Si los pernos en T sobresalen más de 1/4″(6 mm) por la parte
superior de las tuercas, corte el exceso.
Monte los tapapernos.
Kohler Co. Español-4 1023905-2-A

3. Montaje de la cadena y el sensor de activación
NOTA: El sensor de activación debe instalarse exactamente como se
ilustra.
Coloque el sensor de activación.
Corte y remueva el hilo metálico.
Coloque el cable del sensor en el centro del reborde frontal del
tanque.
Coloque el extremo del sensor de activación 1-5/16” (3,3 cm) a la
derecha de la línea central del inodoro.
NOTA: No es necesario girar el sensor de activación mientras se
encuentre en la cesta metálica.
NOTA: El sensor activa el mecanismo de descarga de agua cuando
el imán en el asiento está a 3” (7,6 cm) del sensor durante 20
segundos como mínimo.
Dirija el cable del sensor hacia la izquierda, cerca de la válvula de
flotación, tal como se ilustra. Esto asegura que haya polaridad
entre el sensor y el imán en el asiento.
NOTA: Verifique que el cable del sensor no interfiera con el
funcionamiento de la válvula de flotación.
Coloque el soporte para el montaje del alojamiento en la parte
posterior del tanque del inodoro en un área que sobresalga 3/18″
(7,9 cm) por la derecha de la línea central del inodoro.
1023905-2-A Español-5 Kohler Co.
