Kohler K-3451 User manual

Installation Guide
One-Piece Toilet
K-3451, K-3453
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página“ Español-1”
1038740-2-A

Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
WARNING: Risk of personal injury or product damage. Handle
with care. Vitreous china can break or chip if the product is
handled carelessly.
Observe all local plumbing and building codes.
Carefully inspect the new toilet for damage.
If the existing toilet does not have a supply shut-off valve below
the tank, install one before installing the new toilet.
10" Adjustable
Wrench Supply
Shut-Off
Valve
Tape
Measure Pipe Wrench
Tubing Cutter Safety
Glasses
Hacksaw 5/16" D.T-Bolts
with Nuts &
Washers
Sponge
Level
Wax Seal Putty
Knife
1038740-2-A 2 Kohler Co.

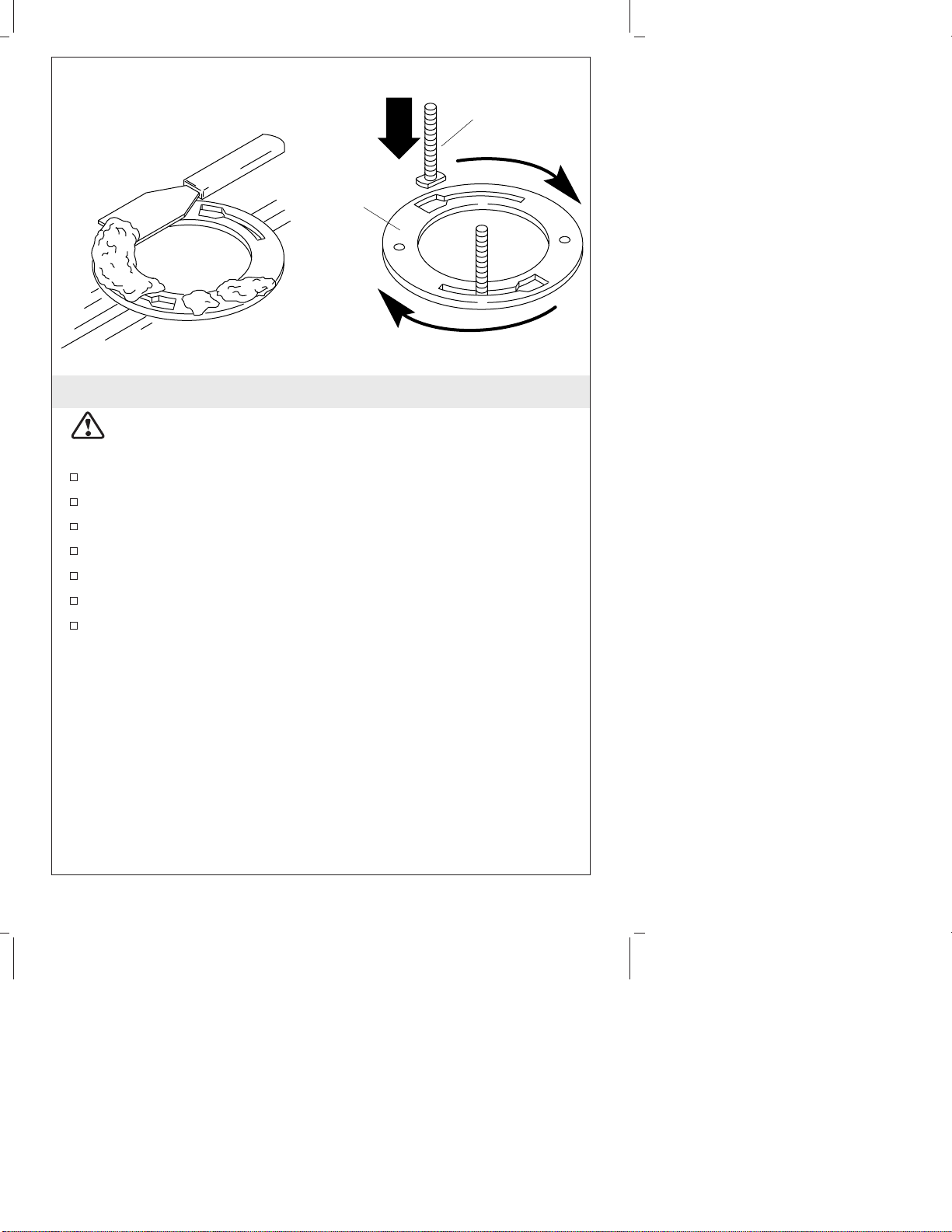

1. Remove the Existing Toilet
CAUTION: Risk of hazardous gases. If the new toilet is not
installed immediately, temporarily place a rag in the closet
flange.
Turn off the water supply.
Flush the toilet.
Sponge out all remaining water from the tank.
Disconnect the supply shut-off valve, if present.
Remove the old toilet.
Remove the old wax seal from the floor with a putty knife.
Replace the old T-bolts with the new 5/16″diameter T-bolts.
T-Bolt
Scrape off the old
wax seal
Closet
Flange
Kohler Co. 3 1038740-2-A

2. Install the New Toilet
CAUTION: Risk of external leakage. Do not lift or rock the
bowl after placement. If you break the watertight seal, you must
install a new wax seal.
CAUTION: Risk of product damage. Overtightening may cause
breakage or chipping of vitreous china.
Install or relocate the supply and outlet as necessary to conform
to the roughing-in dimensions.
Install a supply shut-off valve.
Record the model number in the Homeowners Guide.
Lay the toilet down onto a padded surface.
From the bottom of the toilet, firmly press a new wax seal around
the toilet outlet.
Remove the temporary rag (if used) from the toilet flange hole.
Align and lower the toilet over the flange and T-bolts.
Apply your full body weight around the toilet to set the seal.
Place the plastic bolt cap bases over the T-bolts in the ″up″
position as marked.
Place the metal washers and nuts on the plastic bolt cap bases
and T-bolts.
Carefully tighten the nuts.
Bolt Cap
Nut
Washer
T-Bolt
Bolt Cap Base
Closet Flange
T-Bolt
Wax Seal Bottom of Bowl
1038740-2-A 4 Kohler Co.

Install the New Toilet (cont.)
CAUTION: Risk of product damage. Protect the vitreous china
from exposure to the saw blade when cutting off excess T-bolt
length.
If the T-bolts extend more than 1/4″(6 mm) over the top of the
nuts, cut off the excess.
Attach the bolt caps.
Kohler Co. 5 1038740-2-A

3. Complete the Installation
Install the trip lever if one is not already installed. Follow the
instructions packed with the trip lever.
Connect the supply shut-off valve to the toilet supply shank.
Open the supply shut-off valve slowly to check for leaks. If the
connections have been properly assembled, a slight tightening of
the nuts should stop leakage.
Install the toilet seat according to the packed instructions.
Carefully set the cover onto the tank.
Flush the toilet several times and check all connections for leaks.
Periodically check for leaks for several days following the
installation.

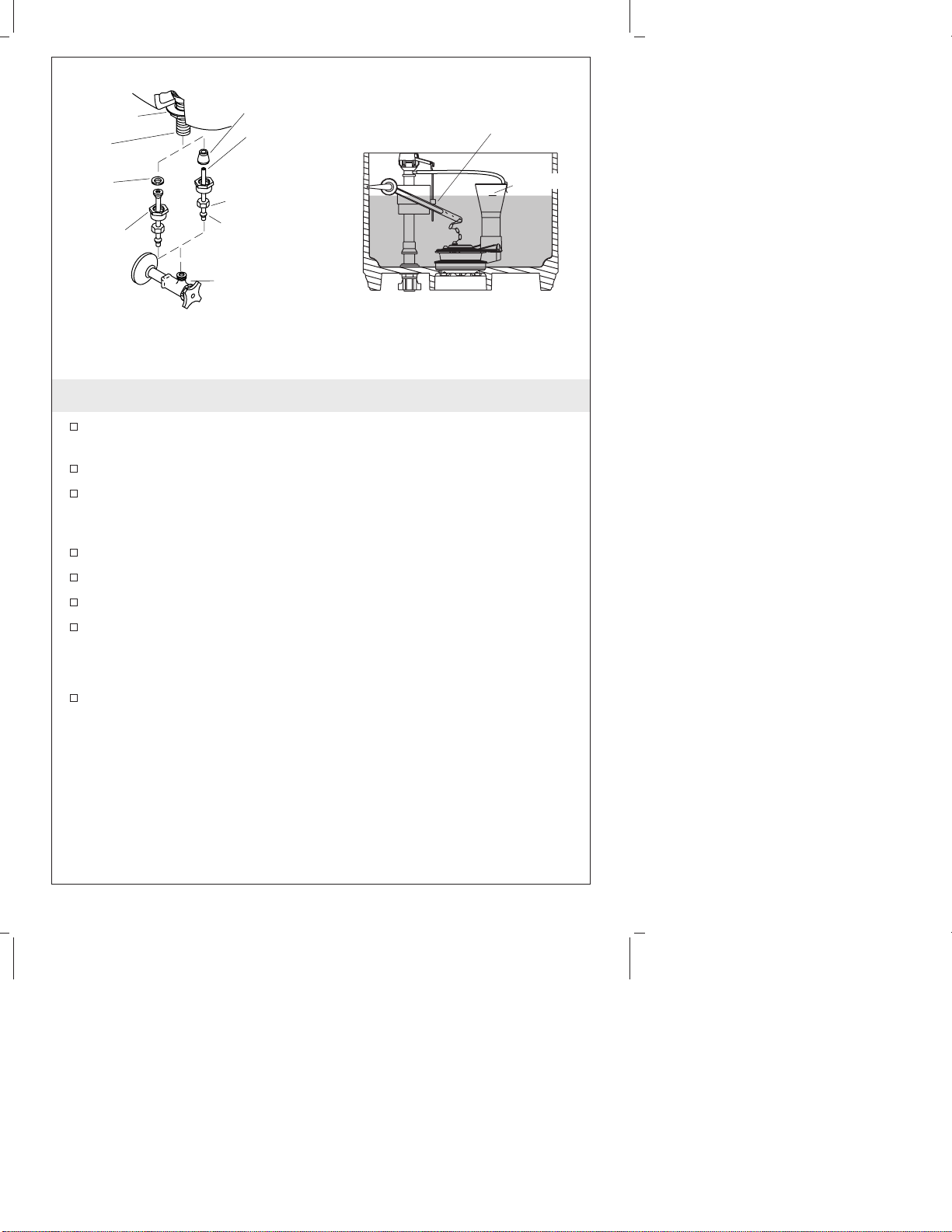

Adjustments
Adjust the water level in the tank to the waterline by squeezing
and sliding the C-clip on the float rod.
•To raise the water level, slide the C-clip up.
•To lower the water level, slide the C-clip down.
Ferrule
Supply Shank Tubing
Compression
Washer
Compression
Nut
Supply
Shut-Off
Valve
Supply Shut-OffValve
Connection
Coupling
Nut
Fill Valve
Nut
Seal
Washer Waterline
Clip
Adjusting theWater Level
1038740-2-A 6 Kohler Co.

Guide d’installation
W.C. une pièce
Outils et matériaux
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
AVERTISSEMENT : Risque de blessure corporelle ou
d’endommagement du produit. Manipuler avec précaution. La
porcelaine vitrifiée peut se briser ou se fendre si le produit est
manipulé avec négligence.
Respecter tous les codes de plomberie et de bâtiment locaux.
Examiner soigneusement le nouveau W.C. pour en déceler tout
dommage.
Si le W.C. existant n’a pas de valve d’arrêt sous le réservoir, en
installer une avant d’installer le nouveau W.C.
Clé à
molette 10"
Valve
d'arrêt de
l'alimentation Mètre
ruban Clé à tube
Coupe-
tuyauterie
Lunettes de
protection
Scie à
métaux
Boulons en T
Ø 5/16" avec
écrous et
rondelles
Éponge
Niveau à bulle
Joint
en cire Couteau
à mastic
Kohler Co. Français-1 1038740-2-A

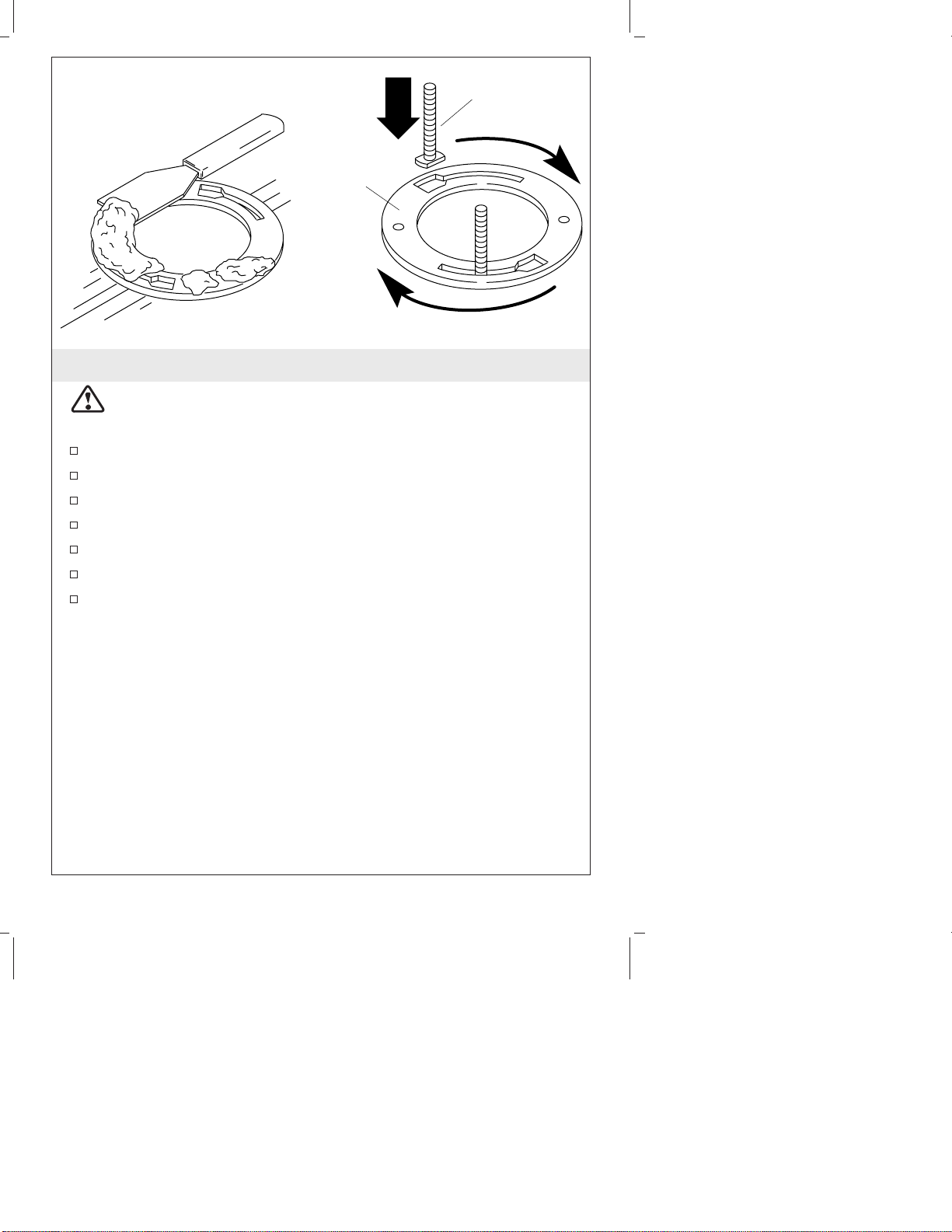

1. Retirer le W.C. existant
ATTENTION : Risque d’émanation de gaz nocifs. Si
l’installation du nouveau W.C. n’est pas immédiate, recouvrir
temporairement la bride avec un chiffon.
Fermer l’alimentation d’eau.
Activer la chasse du W.C.
Éponger toute eau résiduelle du réservoir.
Déconnecter la valve d’arrêt d’alimentation si présente.
Retirer l’ancien W.C.
Retirer du sol l’anneau en cire existant avec un couteau à mastic.
Remplacer les vieux écrous en T avec de nouveaux de Ø 5/16″.
Retirer le vieux joint
en cire
Bride de sol
pour W.C.
Boulons en T
1038740-2-A Français-2 Kohler Co.

2. Installer le nouveau W.C.
ATTENTION : Risque de fuites extérieures. Ne pas soulever ou
secouer la cuvette du W.C. après sa mise en place. Si le joint
étanche se casse, en réinstaller un nouveau en cire.
ATTENTION : Risque d’endommagement du produit. Le
serrage excessif peut casser ou fragmenter la porcelaine vitrifiée
de Chine.
Installer ou déplacer l’alimentation et les sorties au besoin pour se
conformer aux dimensions du plan de raccordement.
Installer la valve d’arrêt d’alimentation.
Reporter le numéro du modèle dans le guide du propriétaire.
Poser le W.C. sur une surface molletonnée.
De la base du W.C., presser fermement un nouvel anneau en cire
sur la sortie du W.C.
Retirer le chiffon (si utilisé) de l’orifice de la bride du W.C.
Aligner et baisser le W.C. sur la bride et les boulons en T.
Appliquer une pression de tout le poids du corps autour du W.C.
pour fixer le joint.
Placer les bases de capuchons en plastique sur les boulons en T
dans la position ″Haut″tel que marqué.
Placer les rondelles et écrous métalliques sur les capuchons en
plastique et boulons en T.
Cache Boulon
Écrou
Rondelle
Boulon
en T
Base du
cache boulon
Bride de sol
Boulon
en T
Joint en cire Base duW.C.
Kohler Co. Français-3 1038740-2-A

Installer le nouveau W.C. (cont.)
Serrer soigneusement les écrous.
ATTENTION : Risque d’endommagement du produit. Protéger
la porcelaine vitrifiée contre les coups de lame possibles, lors de
la découpe d’excédent de longueur des boulons en T.
Si les boulons en T s’étendent à plus de 1/4″(6 mm) du dessus
des boulons, couper l’excédent.
Installer les bouchons des boulons.
1038740-2-A Français-4 Kohler Co.

3. Compléter l’installation
Installer le levier de déclenchement s’il ne l’est pas déjà. Suivre
les instructions fournies avec le levier de déclenchement.
Connecter la valve d’arrêt d’alimentation au manche
d’alimentation du W.C.
Ouvrir lentement la valve d’arrêt d’alimentation pour vérifier s’il
y a des fuites. Si les raccords ont été proprement assemblés, un
petit serrage supplémentaire des écrous devrait stopper les fuites.
Installer l’abattant du siège conformément aux instructions du
fabricant.
Soigneusement mettre en place le couvercle sur le réservoir.
Purger le W.C. plusieurs fois et vérifier les connexions de toutes
fuites.
Vérifier périodiquement s’il y a des fuites, ceci plusieurs jours
après l’installation.
Réglages
Ajuster le niveau d’eau du réservoir à la ligne d’eau en
comprimant et en faisant glisser le clip-C sur la tige du flotteur.
•Pour élever le niveau d’eau, glisser le clip-C vers le haut.
•Pour abaisser le niveau d’eau, glisser le clip-C vers le bas.
Collet
Manche
d'alimentation
Rondelle
d'étanchéité
Tuyauterie
Rondelle à
compression
Écrou à
compression
Valve d'arrêt de
l'alimentation
Connexion de robinet d'arrêt
d'alimentation
Écrou de
couplage
Ecrou de
la valve de
remplissage
Ligne
d'eau
Clip
Régler le niveau d'eau
Kohler Co. Français-5 1038740-2-A

Guía de instalación
Inodoro de una pieza
Herramientas y materiales
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestra página web se
encuentran en la última página. Gracias nuevamente por escoger a
Kohler.
Antes de comenzar
ADVERTENCIA: Riesgo de lesiones personales o daños al
producto. Trate el producto con cuidado. La porcelana vitrificada
puede romperse o astillarse si el producto se trata sin cuidado.
Cumpla con todos los códigos locales de plomería y de
construcción.
Revise atentamente el nuevo inodoro para ver si está dañado.
Si no hay ninguna llave de paso debajo del tanque del inodoro
viejo, instale una antes de montar el nuevo inodoro.
Llave
ajustable
de 10"
Llave de
paso del
suministro
Cinta
métrica Llave para tubo
Cortatubos Lentes de
seguridad
Sierra para
metales
Pernos en T
de 5/16" D.
con tuercas
y arandelas
Esponja
Nivel
Sello de
cera
Espátula
Kohler Co. Español-1 1038740-2-A

1. Desmonte el inodoro existente
PRECAUCIÓN: Riesgo de fuga de gases nocivos. Si el inodoro
nuevo no se instala de inmediato, cubra la brida temporalmente
con un trapo.
Cierre el suministro principal del agua.
Accione el mecanismo de descarga del inodoro.
Desaloje el agua restante en el tanque con una esponja.
Desconecte la llave de paso del suministro, de estar presente.
Desmonte el inodoro viejo.
Utilice una espátula para raspar el sello de cera viejo del piso.
Reemplace los pernos en T viejos con los nuevos pernos en T de
5/16″de diámetro.
Raspe el sello de cera viejo.
Brida de
inodoros
Perno en T
Kohler Co. Español-2 1038740-2-A

2. Instale el nuevo inodoro
PRECAUCIÓN: Riesgo de fugas externas. No levante ni mueva
la taza tras haberla colocado. Si el sello hermético se rompe, se
deberá instalar un nuevo sello de cera.
PRECAUCIÓN: Riesgo de daños al producto. Si se aprieta
demasiado, la porcelana vitrificada puede romperse o astillarse.
Instale o traslade los suministros y las salidas según sea necesario
para cumplir con las dimensiones del diagrama de instalación.
Instale una llave de paso de suministro.
Apunte el número del modelo en la Guía del usuario.
Coloque el inodoro sobre una superficie acolchada.
Fije el sello de cera firmemente alrededor de la salida del inodoro,
por la parte inferior del inodoro.
Retire el trapo provisional (de haberlo utilizado) del orificio en la
brida del inodoro.
Alinee y coloque el inodoro sobre la brida y los pernos en T.
Aplique todo el peso de su cuerpo sobre el inodoro para fijar el
sello.
Coloque las bases de los tapapernos plásticos sobre los pernos en
T y en posición hacia arriba como se indica.
Monte las arandelas y tuercas metálicas sobre las bases de los
tapapernos plásticos y los pernos en T.
Tapaperno
Tuerca
Arandela
Perno
en T
Base del
tapaperno
Brida del inodoro
Perno
en T
Sello de cera
Parte inferior del inodoro
1038740-2-A Español-3 Kohler Co.

Instale el nuevo inodoro (cont.)
Apriete las tuercas con cuidado.
PRECAUCIÓN: Riesgo de daños al producto. Proteja la
porcelana vitrificada del contacto con la sierra al cortar el
excedente de los pernos en T.
Si los pernos en T sobresalen más de 1/4″(6 mm) por la parte
superior de las tuercas, corte el exceso.
Monte los tapapernos.
Kohler Co. Español-4 1038740-2-A

3. Termine la instalación
Instale la palanca de descarga si no hay ninguna instalada. Siga
las instrucciones incluidas con la palanca de descarga.
Conecte la llave de paso al vástago de suministro del inodoro.
Abra la llave de paso lentamente para verificar que no haya
fugas. Si las conexiones se han realizado correctamente, se podrá
detener cualquier fuga de agua con sólo apretar un poco las
tuercas.
Instale el asiento del inodoro según las instrucciones incluidas.
Coloque la tapa sobre el tanque con cuidado.
Accione la descarga del inodoro varias veces y verifique no haya
fugas en las conexiones.
Verifique periódicamente que no haya fugas, durante los días
siguientes a la instalación.
Ajustes
Ajuste el nivel de agua para que sea igual a la línea de agua,
apretando la grapa en ″C″y deslizándola por la varilla del
flotador.
•Para elevar el nivel del agua, deslice la grapa en ″C″hacia arriba.
•Para bajar el nivel del agua, deslice la grapa en ″C″hacia abajo.
Casquillo
Vástago de
suministro
Arandela
de sellado
Tubo
Arandela de
compresión
Tuerca de
compresión
Llave de
paso del
suministro
Conexión de la llave de paso
Tuerca de
acoplamiento
Tuerca de
la válvula
de llenado
Línea de
agua
Grapa
Ajuste el nivel de agua
1038740-2-A Español-5 Kohler Co.

1038740-2-A

1038740-2-A

1038740-2-A

USA: 1-800-4-KOHLER
Canada : 1-800-964-5590
México: 001-877-680-1310
kohler.com
©2004 Kohler Co.
1038740-2-A
