IMPORTANT INFORMATION
SAVE THESE INSTRUCTIONS
WARNING: Risk of injury or water damage. Contents of vessel under
pressure can cause severe injury. Do not open or service before reading
service instructions. Turn off water supply and flush the unit to release
pressure before attempting any service.
WARNING: Risk of injury or product damage. Handle vitreous china
products very carefully. Vitreous china can break and chip if you overtighten
bolts and nuts.
CAUTION: Risk of product damage. Do not use any oils or lubricants on
the system.
CAUTION: Risk of product damage. The fittings in this toilet require no
adjustment (except for possible gap clearance adjustment and winterizing).
The fittings in this toilet are preset. Any adjustment or modifications of the
product are not normal usage and void the warranty.
NOTICE: For service and warranty on the Sloan Flushmate
®
vessel and related
components, see the Sloan Flushmate Owner’s Service Manual.
NOTICE: The supply pressure must be a minimum of 35 psi (2.4 bar) in order for the
toilet to function properly.
Follow all local plumbing codes.
Kohler Co. reserves the right to make revisions in the design of products without notice,
as specified in the Price Book.
1115561-2-A 2 Kohler Co.

RENSEIGNEMENTS IMPORTANTS
CONSERVER CES INSTRUCTIONS
AVERTISSEMENT: Risque de blessures ou d’endommagement causé par
l’eau. Le contenu sous pression de la cuvette peut causer des blessures
graves. Ne pas ouvrir ou procéder à la maintenance avant de lire les
instructions. Fermer l’alimentation d’eau et purger l’unité afin de baisser la
pression avant de procéder à une maintenance quelconque.
AVERTISSEMENT: Risque de blessure ou d’endommagement du produit.
Manipuler les produits en porcelaine vitrifiée avec précaution. La porcelaine
vitrifiée peut casser ou se fragmenter si les boulons et les écrous sont trop
serrés.
ATTENTION: Risque d’endommagement du produit. Ne pas utiliser
d’huile ni de lubrifiant sur le système.
ATTENTION: Risque d’endommagement du produit. Les raccords de ces
WC ne nécessitent pas de réglage (sauf pour un éventuel réglage
d’espacement ou pour des besoins de préparation pour l’hiver). Les raccords
de ces WC sont préréglés. Les modifications ou réglages apportés au produit
n’entrent pas dans le cadre d’un usage normal et annulent ainsi la garantie.
NOTICE: Pour l’entretien et la garantie de l’appareil sanitaire Sloan Flushmate
®
et de
ses composants, se reporter au guide d’entretien.
NOTICE: La pression d’alimentation doit atteindre un minimum de 35 psi (2,4 bars)
pour que les WC fonctionnent correctement.
Respecter tous les codes de plomberie.
Kohler se réserve le droit d’apporter des modifications à la conception de ses produits
sans préavis comme cela est indiqué dans le catalogue des prix.
Kohler Co. 3 1115561-2-A

INFORMACIÓN IMPORTANTE
GUARDE ESTAS INSTRUCCIONES
ADVERTENCIA: Riesgo de lesiones personales o daños producidos por el
agua. El contenido del recipiente a presión puede causar lesiones severas. No
lo abra ni realice reparaciones sin haber antes leído las instrucciones de
mantenimiento. Cierre el suministro de agua y accione la descarga de la
unidad para aliviar la presión antes de dar servicio.
ADVERTENCIA: Riesgo de lesiones personales o daños al producto.
Maneje con cuidado los productos de porcelana vitrificada. Si se aprietan
demasiado los pernos y las tuercas se puede romper o despostillar la
porcelana vitrificada.
PRECAUCIÓN: Riesgo de daños al producto. No utilice aceites o
lubricantes en el sistema.
PRECAUCIÓN: Riesgo de daños al producto. Las conexiones del inodoro
no necesitan ajustes (excepto un posible ajuste del espacio de separación y la
preparación para el invierno). Las conexiones en este inodoro han sido
ajustadas. Cualquier ajuste o modificación del producto no forma parte del
uso normal y anulará la garantía.
AVISO: Para información sobre el servicio y la garantía del recipiente Sloan
Flushmate
®
y los componentes relacionados, consulte el manual de servicio del
propietario de Sloan Flushmate.
AVISO: La presión de suministro debe ser de 35 psi (2,4 bar) mínimo para que el
inodoro funcione correctamente.
Cumpla con todos los códigos locales de plomería.
Kohler Co. se reserva el derecho de modificar el diseño de los productos sin previo
aviso, tal como se especifica en la lista de precios.
1115561-2-A 4 Kohler Co.

Installation/Installation/Instalación
Wax Seal
Joint en cire
Sello de cera
Do not overtighten!
Ne pas trop serrer!
¡No apriete demasiado!
Cut excess.
Découper l'excès.
Corte el exceso.
123
56
7
4
This side up.
Ce côté vers le haut.
Este lado hacia arriba.
If replacing a toilet,
remove the old wax.
En cas de remplacement
du W.C., retirer l'ancienne
cire.
Si va a reemplazar el
inodoro, quite la cera
vieja.
5/16" T-Bolts
Boulons en T de 5/16"
Pernos en T de 5/16"
1/4" (6 mm)
Max/Max/Máx
1/4" (6 mm)
Max/Max/Máx
Apply weight evenly.
Do not move after
placement! Watertight seal
may be broken!
Appliquer du poids également.
Ne pas bouger après avoir
placé! Le joint d'étanchéité
pourrait être cassé!
Aplique peso uniformemente.
¡No mueva después de
colocar! ¡Se puede romper
el sello hermético!
Floor Outlet Models
Modèles de prises de plancher
Modelos con salida al piso
Kohler Co. 5 1115561-2-A

Installation/Installation/Instalación
Outlet/Sortie/Salida
Flange/Bride/Brida
Mark location.
Marquer l'emplacement.
Marque la ubicación.
Finished Wall
Mur fini
Pared acabada
T-Bolts
Boulons en T
Pernos en T
12
3
Secure outlet connection of flange to wall.
Fixer la connexion de la prise de la bride sur
le mur.
Fije la conexión de salida de la brida a la pared.
Dry fit toilet and mark location of floor bolts.
Remove toilet and drill pilot holes.
Adapter les W.C. à sec et marquer
l'emplacement des boulons du plancher.
Retirer les W.C. et percer des orifices
pilotes.
Instale en seco el inodoro y marque los
lugares para los pernos del piso.
Retire el inodoro y taladre los orificios guía.
Wall Outlet Models/Modèles de prises murales/
Modelos con salida a la pared

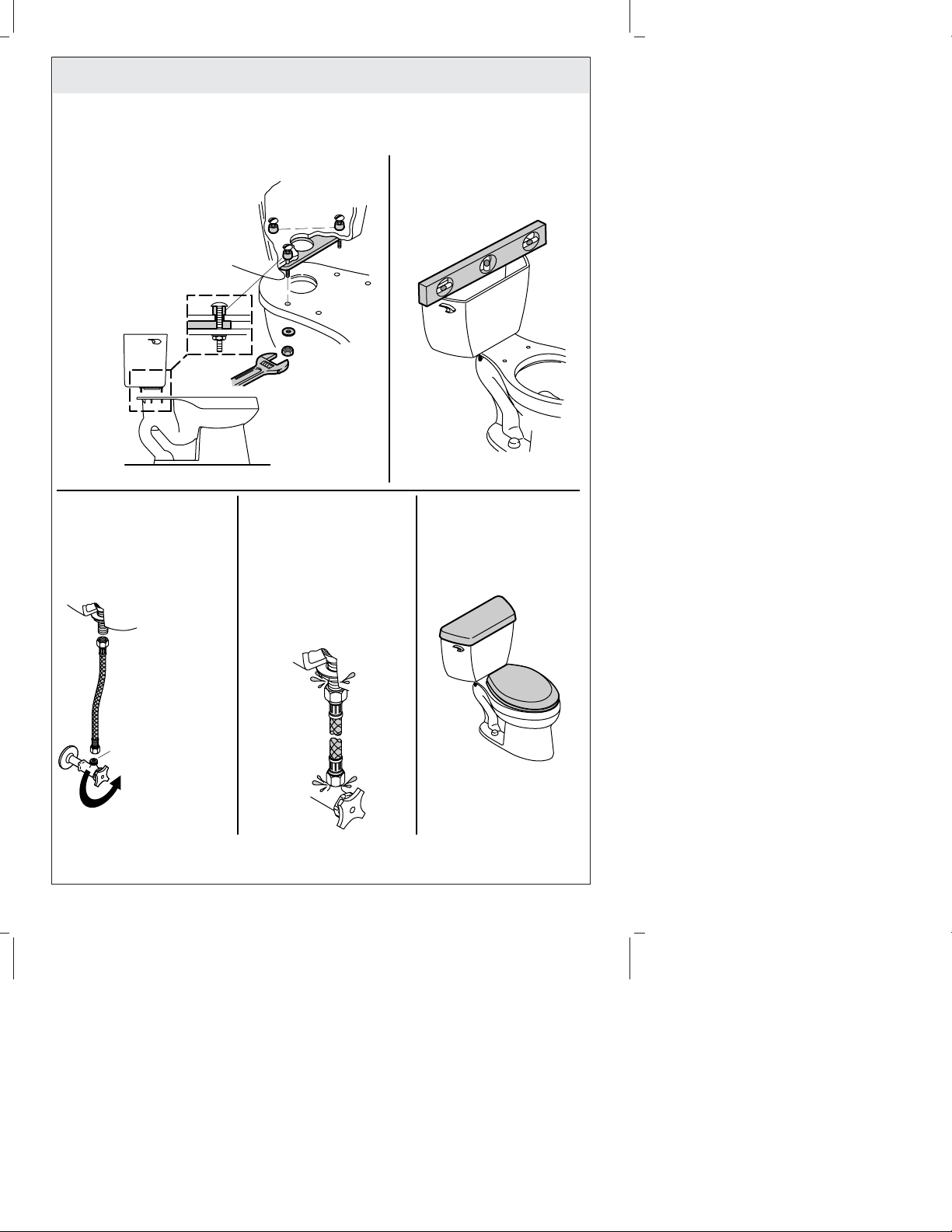

Install floor bolts.
Installer les boulons du plancher.
Instale los pernos del piso.
5
Move toilet into place.
Amener les W.C. en place
Coloque el inodoro en su lugar.
7
Gasket
Joint
Empaque
Install the gasket.
Installer le joint.
Instale el empaque.
4
Do not overtighten!
Ne pas trop serrer!
¡No apriete demasiado!
6
Cut excess.
Découper l'excès.
Corte el exceso.
1/4" (6 mm)
Max/Max/Máx
1115561-2-A 6 Kohler Co.

Installation/Installation/Instalación
11 12
98
10
Level the tank.
Niveler le réservoir.
Nivele el tanque.
Tighten evenly.
Do not overtighten!
Serrer également.
Ne pas trop serrer!
Apriete uniformemente.
¡No apriete demasiado!
Flush several times and
check for leaks.
Do not overtighten!
Purger plusieurs fois et
vérifier s'il y a des fuites.
Ne pas trop serrer!
Accione la descarga
varias veces y verifique
que no haya fugas.
¡No apriete demasiado!
3/8" Supply
Alimentation de 3/8"
Suministro de 3/8"
Connect supply and turn
on the water.
Connecter l'alimentation
et ouvrir l'eau.
Conecte el suministro y
abra el agua.
Install the tank lid
and the seat.
Installer le couvercle
du réservoir et le siège.
Instale la tapa del
tanque y el asiento.
All Models/Tous les modèles/Todos los modelos
Kohler Co. 7 1115561-2-A

Service – Adjust Gap
If the toilet does not activate, the gap between the actuator and the plunger arm may
need to be reset.
Reset
Make sure the trip lever handle is installed, and the nut on the trip lever is tight.
This is a left-hand thread; turn counterclockwise to tighten.
Make sure the water supply is on and the supply line water has stopped flowing
into the toilet.
Loosen the setscrew, then turn the actuator until there is a 1/16″(2 mm) - 1/8″(3
mm) gap between the actuator and the plunger arm. Turn the actuator clockwise
to increase the gap.
Retighten the setscrew after the gap is properly adjusted.
NOTICE: If the plunger is not sealing properly, loss of gap clearance adjustment
could cause leakage into the toilet bowl. This condition could cause a continual flow
of water. If the problem is not corrected after adjustment, refer to the
″Troubleshooting″section.

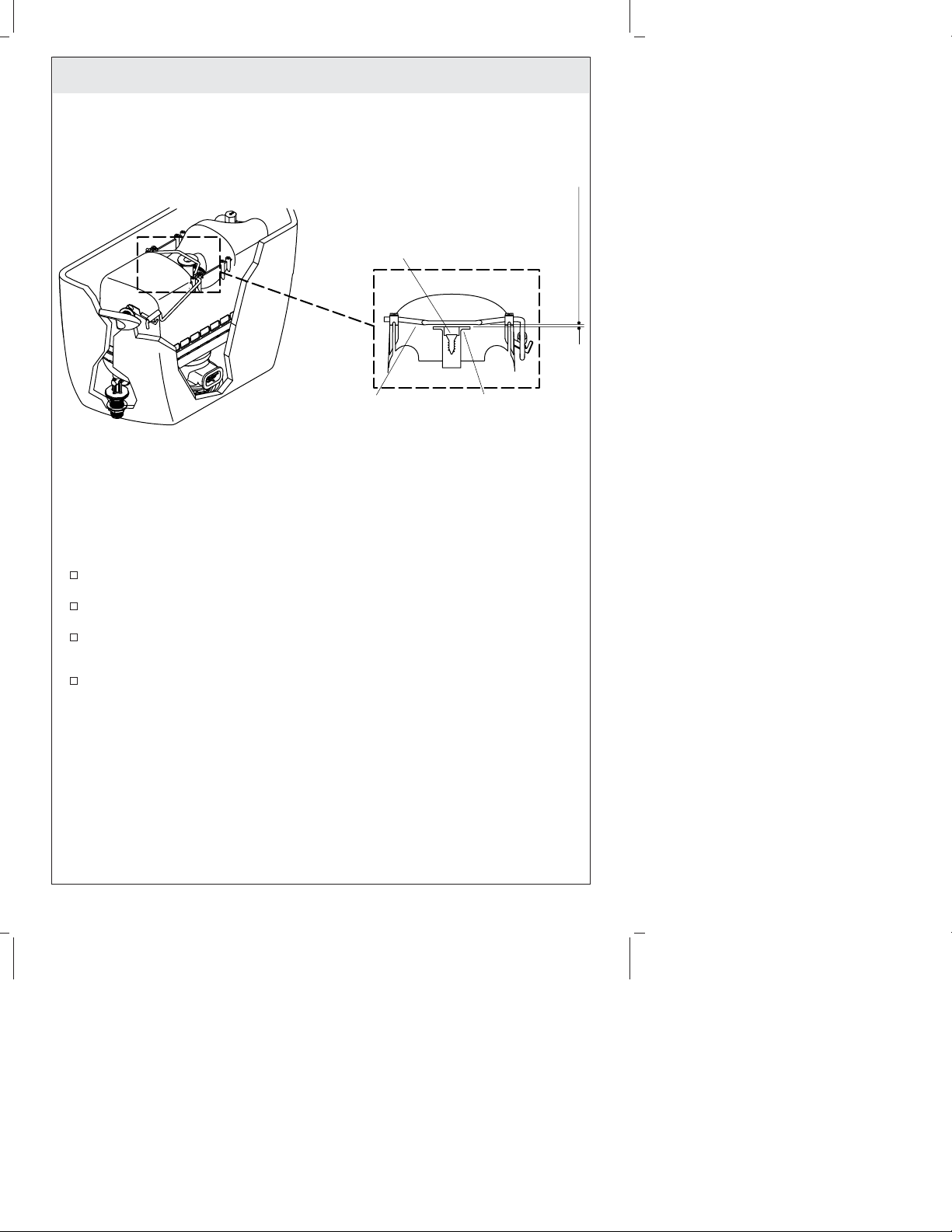

Setscrew
Vis de retenue
Tornillo de fijación
Plunger Arm
Bras du plongeur
Brazo del émbolo

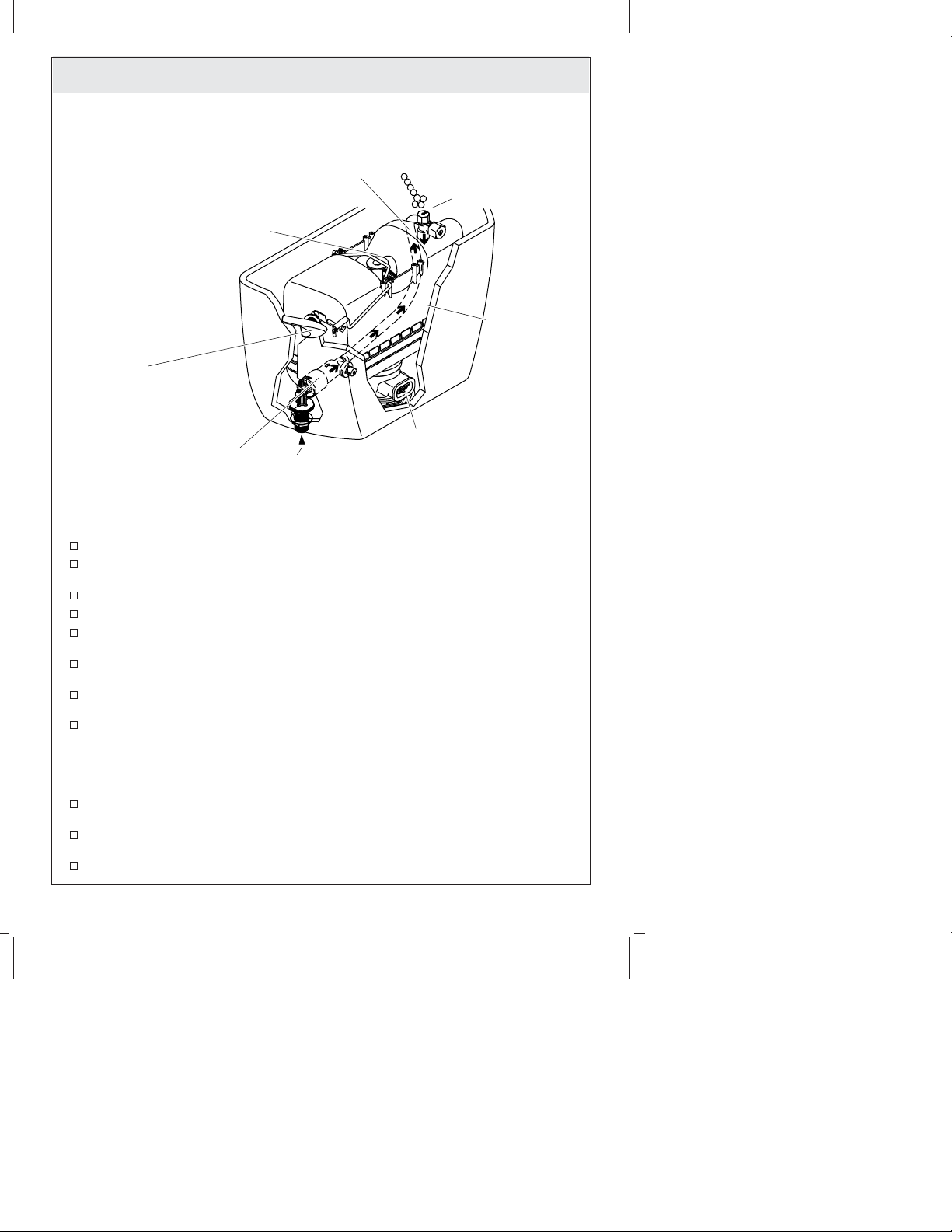

Air Inducer
Inducteur d'air
Inductor de aire
1/16" (2 mm) – 1/8" (3 mm) Gap
Espace de 1/16" (2 mm) –
1/8" (3 mm)
Separación de 1/16" (2 mm) –
1/8" (3 mm)
1115561-2-A 8 Kohler Co.

Entretien – Ajustement de l’écartement
Si la chasse des WC ne se déclenche pas, le dégagement entre l’actionneur et le bras du
plongeur nécessite peut être un réajustement.
Réactivation
S’assurer que la poignée du levier de déclenchement est installée et que l’écrou du
levier de déclenchement est serré. Le filetage est sur la gauche; tourner dans le
sens inverse des aiguilles d’une montre pour serrer.
S’assurer que l’alimentation d’eau soit ouverte et que l’eau ait cessé de couler
dans les WC
Dévisser la vis de retenue, puis tourner l’actionneur jusqu’à ce qu’il y ait un
espace de 1/16″(2 mm) à 1/8″(3 mm) entre l’actionneur et le bras du plongeur.
Tourner l’actionneur vers la droite pour augmenter l’espace.
Resserrer la vis de retenue après que l’écartement soit correctement ajusté.
NOTICE: Un déréglage du dégagement peut être à l’origine d’une fuite dans la
cuvette des WC due à une mauvaise étanchéité du plongeur. Cette condition peut
causer un débit d’eau continu. Si le problème n’est pas corrigé après l’ajustement, se
reporter à la section de dépannage.
Servicio - Ajuste la separación
Si el inodoro no funciona, es posible que se deba reajustar la separación entre el
accionador y el brazo del émbolo.
Restablecer
Verifique que la manija de la palanca de descarga esté instalada, y que la tuerca de
la palanca de descarga esté apretada. Esta tuerca lleva la rosca hacia la izquierda;
gire hacia la izquierda para apretar.
Verifique que el suministro de agua esté abierto y que el agua de la línea de
suministro haya dejado de fluir al inodoro.
Afloje el tornillo de fijación, luego gire el accionador hasta que haya una
separación de 1/16″(2 mm) - 1/8″(3 mm) entre el accionador y el brazo del
émbolo. Gire el accionador hacia la derecha para aumentar la separación.
Vuelva a apretar el tornillo de fijación después de ajustada correctamente la
separación.
AVISO: Si el émbolo no sella correctamente, la pérdida del ajuste de la separación
puede causar fugas hacia la taza del inodoro. Esta circunstancia puede causar un flujo
continuo de agua. Si el problema no se corrige después del ajuste, consulte la ″sección
para resolver problemas″.
Kohler Co. 9 1115561-2-A

Service – Winterize the Toilet
Winterize
Turn off the water at the supply.
Flush the tank. Press the actuator down for approximately one minute to drain the
water from the vessel.
Disconnect the water supply line from the tank.
Remove the supply shank, then drain the water from the tank.
Press the actuator one more time, then pull the actuator up to allow air into the
vessel.
Add recreational-type antifreeze (commonly used in campers, motor homes, and
boats) to the bowl water to prevent freezing.
To restart the toilet, first reconnect the water supply line to the toilet. Then turn on
the water supply, and let the system pressurize for at least one minute.
Check for leaks, and retighten any leaking connections.
NOTE: Refer to the Sloan Flushmate
®
Owner’s Service Manual for more information.
Reactivate
Reconnect the water supply line to the tank. Then turn on the water supply, and
let the system pressurize for at least one minute.
Turn on the water at the supply, then let the system pressurize for at least one
minute.
Check for leaks. If applicable, retighten any leaking connections.
Air Inducer
Inducteur d'air
Inductor de aire
Actuator
Interrupteur
Accionador
Vessel
Cuvette
Recipiente
Screen
Grille
Rejilla
Pressure Regulator
Régulateur de pression
Regulador de presión
Trip Lever
Levier de déclenchement
Palanca de descarga
Supply Hose
Flexible d'alimentation
Manguera de suministro
Overflow Valve
Valve de trop-plein
Válvula de rebosadero
1115561-2-A 10 Kohler Co.

Service – Winterize the Toilet (cont.)
NOTE: Refer to the Sloan Flushmate
®
Owner’s Service Manual for more information.
Service – Préparation des WC pour l’hiver
Préparation pour l’hiver
Couper l’alimentation d’eau.
Vider le réservoir. Appuyer vers le bas sur l’actionneur pendant environ une
minute pour vider l’eau de la cuvette.
Débrancher l’alimentation d’eau du réservoir.
Retirer le manche d’alimentation et purger l’eau du réservoir.
Appuyer encore une fois sur l’actionneur et le déplacer ensuite vers le haut pour
laisser entrer l’air dans la cuvette.
Ajouter de l’antigel de type récréatif (utilisé couramment dans les caravanes,
camping-cars et bateaux) à l’eau de la cuvette pour éviter le gel.
Pour relancer les WC, rebrancher l’alimentation d’eau. Ouvrir l’alimentation d’eau
et attendre au moins une minute la mise sous pression du système.
Vérifier s’ilyadesfuites et resserrer toutes les raccordements présentant une
fuite.
REMARQUE: Se reporter au guide d’utilisation pour l’entretien du Sloan Flushmate
®
pour plus d’information.
Réactivation
Rebrancher l’alimentation d’eau du réservoir. Ouvrir l’alimentation d’eau et
attendre au moins une minute la mise sous pression du système.
Ouvrir l’alimentation d’eau et attendre au moins une minute la mise sous pression
du système.
Vérifier s’ilyadesfuites. Le cas échéant, resserrer tout raccordement présentant
des fuites.
REMARQUE: Se reporter au guide d’utilisation pour l’entretien du Sloan Flushmate
®
pour plus d’information.
Servicio - Preparación del inodoro para el invierno
Prepare para el invierno
Cierre el suministro de agua.
Accione la descarga del tanque. Presione el accionador durante aproximadamente
un minuto para vaciar el agua del recipiente.
Desconecte la línea del suministro de agua del tanque.
Retire el vástago de suministro, luego vacíe el agua del tanque.
Presione el accionador una vez más, luego jálelo hacia arriba para que entre aire
en el recipiente.
Agregue anticongelante para vehículos de recreo (comúnmente empleado en
campers, casas móviles y barcos) al agua de la taza para evitar el congelamiento.
Para volver a iniciar el uso del inodoro, primero conecte la línea de suministro de
agua al inodoro. Luego abra el suministro de agua y deje que el sistema se
presurice durante un minuto como mínimo.
Kohler Co. 11 1115561-2-A

Servicio - Preparación del inodoro para el invierno (cont.)
Compruebe que no haya fugas, y vuelva a apretar las conexiones que presenten
fugas.
NOTA: Para más información consulte el manual de servicio del propietario de Sloan
Flushmate
®
.
Vuelva a activar
Vuelva a conectar la línea de suministro de agua al tanque. Luego abra el
suministro de agua y deje que el sistema se presurice durante un minuto como
mínimo.
Abra el suministro de agua, luego deje que el sistema se presurice durante un
minuto como mínimo.
Verifique que no haya fugas. Si aplica, vuelva a apretar las conexiones que
presenten fugas.
NOTA: Para más información consulte el manual de servicio del propietario de Sloan
Flushmate
®
.
Troubleshooting
NOTE: This troubleshooting guide is for general aid only. For warranty service,
contact your dealer or wholesale distributor.
Symptoms Recommended Action
1. Poor flush. A. Clean under the bowl rim.
B. Plunge the bowl, auger the trap, and auger the drain to clear any
blockage.
C. Reset the gap between the actuator and the plunger arm. Refer
to the ″Service – Adjust Gap″section.
D. Fully open the supply stop.
E. Clean the screen with a medium to hard bristle brush. Replace
the screen if necessary. (Phone [phone] (Spanish),
1-800-533-3450 (English) for assistance.)
F. Clean or replace the flow regulator.
G. Refer to installer/dealer for assistance.
2. No flush. A. Fully open the water supply stop.
B. Tighten the nut (turn counterclockwise to tighten).
C. Hook the plunger arm over the trip arm.
D. Clean the screen. (Phone [phone] for assistance.) Replace
the screen if necessary
E. Clean or replace the flow regulator.
F. Replace inlet components. (Phone [phone] (Spanish),
1-800-533-3450 (English).)
3. Bowl water
continues to
flow or tank
fill water will
not shut off.
A. Reset the gap between the actuator and the plunger arm. Refer
to the ″Service – Adjust Gap″section.
B. Repair or replace the plunger arm (refer to installer/dealer for
assistance).
C. Replace the lower supply group.
For additional assistance, also refer to the Sloan Flushmate
®
Owner’s Service Manual
supplied with the tank.
1115561-2-A 12 Kohler Co.

Guide de dépannage
REMARQUE: Ce guide de dépannage est seulement destiné à une aide générale.
Pour une réparation sous garantie, contacter le vendeur ou distributeur.
Symptômes Action recommandée
1. Chasse faible. A. Nettoyer le dessous du rebord de la cuvette.
B. Immerger la cuvette si nécessaire, dégorger le siphon et le drain
pour les déboucher.
C. Réajuster l’écart entre l’actionneur et le plongeur. Se référer à la
section ″Entretien – Ajustement de l’écartement.
D. Ouvrir complètement le robinet d’arrêt.
E. Nettoyer le tamis avec une brosse moyenne à dure. Remplacer le
tamis si nécessaire. (Appeler le 1-844-488-0669 (Espagnol),
1-800-533-3450 (Anglais) pour assistance.)
F. Nettoyer ou remplacer le régulateur de débit.
G. Contacter l’installateur ou le vendeur pour toute assistance.
2. Pas de chasse. A. Ouvrir complètement l’alimentation d’eau.
B. Serrer l’écrou (tourner vers la gauche pour serrer).
C. Accrocher le bras du plongeur sur le bras de déclenchement.
D. Nettoyer le tamis. (Appeler le 1-800-533-3450 pour toute
assistance). Remplacer le tamis si nécessaire.
E. Nettoyer ou remplacer le régulateur de débit.
F. Remplacer les composants d’entrée. (Composer le 1-844-488-0669
(Espagnol), 1-800-533-3450 (Anglais).)
3. L’eaudela
cuvette
continue de
circuler ou
l’eau de
remplissage
du réservoir
ne s’arrête pas.
A. Réajuster l’écart entre l’actionneur et le plongeur. Se référer à la
section ″Entretien – Ajustement de l’écartement.
B. Réparer ou remplacer le bras du plongeur (se reporter à
l’installateur/vendeur pour assistance).
C. Remplacer les groupes inférieurs d’alimentation.
Pour toute assistance supplémentaire, se reporter aussi au manuel de service Sloan
Flushmate® fourni avec le réservoir.
Kohler Co. 13 1115561-2-A

Guía para resolver problemas
NOTA: Esta guía para resolver problemas está diseñada únicamente como ayuda
general. Para obtener servicio cubierto por la garantía, póngase en contacto con el
vendedor o el distribuidor mayorista.
Síntomas Acción recomendada
1. Descarga
deficiente.
A. Limpie por debajo del borde de la taza del inodoro.
B. Para eliminar las obstrucciones, utilice una bomba destapacaños
en la taza, y utilice una sonda destapadora en la trampa y en el
desagüe.
C. Restablezca la separación entre el actuador y el brazo del
émbolo. Consulte la sección ″Dé servicio - Ajuste la separación″.
D. Abra completamente la llave de paso.
E. Limpie la rejilla con un cepillo de cerdas duras o medio duras.
Reemplace la rejilla de ser necesario. (Llame al 1-844-488-0669
(español), 1-800-533-3450 (inglés) para obtener asistencia.)
F. Limpie o reemplace el regulador del flujo.
G. Para más asistencia, consulte con el instalador o distribuidor.
2. El inodoro no
descarga.
A. Abra la llave de paso del agua completamente.
B. Apriete la tuerca (gire hacia la izquierda).
C. Conecte el brazo del émbolo sobre el brazo de descarga.
D. Limpie la rejilla. (Llame al 1-800-533-3450 para asistencia.)
Reemplace la rejilla de ser necesario.
E. Limpie o reemplace el regulador del flujo.
F. Reemplace los componentes de la entrada. (Llame al
1-844-488-0669 (español), 1-800-533-3450 (inglés).)
3. El agua de la
taza del
inodoro
continúa
fluyendo o el
agua de
llenado del
tanque no se
detiene.
A. Restablezca la separación entre el actuador y el brazo del
émbolo. Consulte la sección ″Dé servicio - Ajuste la separación″.
B. Reemplace o repare el brazo del émbolo (consulte al instalador o
distribuidor para asistencia).
C. Reemplace la unidad inferior de suministro.
Para más asistencia, consulte también el manual de servicio del propietario de Sloan
Flushmate
®
provisto con el tanque.
1115561-2-A 14 Kohler Co.

Service Parts/Pièces de rechange/Piezas de repuesto
51624
Screw/Vis/Tornillo
1044434
1044435 (LH/Gauche/Lado izquierdo) (RH/Droite/Lado derecho)
Plunger Arm Assembly
Bras du plongeur
Montaje del brazo del émbolo
78132
Trip Lever Nut
Écrou du levier de déclenchement
Tuerca de la palanca de descarga
1045277**
1045276** (RH/Droite/Lado derecho) (LH/Gauche/Lado izquierdo)
Trip Lever
Levier de déclenchement
Palanca de descarga
51533
Nut/Écrou/Tuerca
42397
84464
Locknut
Contre-écrou
Contratuerca
42398
Washer
Rondelle
Arandela
Nut
Écrou
Tuerca
32572
Washer/Rondelle/Arandela
51743
Washer/Rondelle/Arandela
51743
Washer/Rondelle/Arandela
84460
Gasket
Joint
Empaque
32572
Washer/Rondelle/Arandela
51533
Nut/Écrou/Tuerca
For service on the Sloan vessel,
phone [phone].
Pour le service de l'appareil sanitaire Sloan,
composer le 1-800-533-3450.
Para el mantenimiento del recipiente Sloan,
llame al 1-800-533-3450.
**Finish/color code must be specified when ordering.
**Vous devez spécifier les codes de la finition et/ou de la couleur
quand vous passez votre commande.
**Se debe especificar el código del acabado/color con el pedido.
Kohler Co. 15 1115561-2-A

1115561-2-A
