Komet MicroKom M040 User manual

1
MicroKom®
M040
Bedienungsanleitung
Operating Instructions
Mode d‘emploi
Consigli per l‘uso
Instrucción de servicio
操作说明

KOMET MicroKom® M040
2
Seite
Bedienung ................................................ 4 - 5
Technische Daten...................................... 6
Empfehlung zur Fehlerbehebung .............. 6 - 7
DEUTSCH
Page
Operating ................................................. 8 - 9
Technical Information................................ 10
Trouble shooting....................................... 10 - 11
ENGLISH
Page
Utilisation ................................................. 12 - 13
Données techniques.................................. 14
Préconisations pour éliminer les erreurs..... 14 - 15
FRANÇAIS
Pagina
Operazioni................................................ 16 - 17
Specifiche Techniche ................................. 18
Préconisations pour éliminer les erreurs..... 18 - 19
ITALIANO
Página
Utilización................................................. 20 - 21
Información Técnica .................................. 22
Solución de problemas.............................. 22 - 23
ESPAÑOL
页码
操作指南 .................................................. 24 - 25
技术参数 .................................................. 26
故障排除 .................................................. 26 - 27
中文

3
ABS® 50
x70
2,5
ABS® 32
69
13,5
ABS® 50
x70
2,5
x16
82
25
x26
Feinverstellkopf mit ABS 32 Trennstelle
Micro-adjustable boring head with ABS 32 connection
Tête à réglage micrométrique avec interface ABS 32
Testine di alesatura con ABS 32
Cabezas de regulación micrométrica con conexión ABS 32
ABS32接头的微调精镗刀头
Feinverstellkopf mit Zylinderschaft 16 mm Trennstelle
Micro-adjustable boring head with cylindrical shank 16 mm connection
Tête à réglage micrométrique avec interface pour queue cylindrique 16 mm
Testine di alesatura con stelo cilindrico 16 mm
Cabezas de regulación micrométrica con conexión para mango cilíndrico x16 mm
16毫米圆柱柄接头的微调精镗刀头
M04 00151
M04 00201

KOMET MicroKom® M040
4
ON
Kopf schaltet sich nach
30 sec. automatisch ab
Kopf verstellen mit
Innensechskantschlüssel
(SW4)
Kopf einschalten
BEDIENUNG
Für den optimalen Einsatz:
• Zustellung 1-2 µ über Sollmaß
• Zurückdrehen auf Sollmaß (Entspan-
nung der Verstellmechanik)
• erneut ca. 1/8 Umdrehung in Zustell-
richtung
• Die Tastatur muss dynamisch bedient
werden.
Die Tastatur reagiert am besten,
wenn man die gekennzeichneten
Flächen kurz und gezielt antippt,
langsames kräftiges Drücken führt
nicht zum Erfolg.
Achtung: Nicht mit dem Sechskant-
schlüssel oder spitzen Gegenständen
auf die Tastatur drücken!
Umschalten von mm auf inch und
zurück:
• umschalten auf ABSOLUTE-Mode
• RESET-Taste betätigen
• 1 Sekunde warten
• innerhalb 1 Sekunde RESET-Taste
betätigen
• 1 Sekunde warten
• innerhalb 1 Sekunde ON-Taste
betätigen
• 1 Sekunde warten
• innerhalb 1 Sekunde RESET-Taste
betätigen
Sicherheitsrelevante Hinweise:
Die genannten Einsatzdaten stehen in
Abhängigkeit zu den Umgebungs- und
Einsatzbedingungen (wie z. B. Maschi-
ne, Umgebungstemperatur, Schmier-
/Kühlmitteleinsatz und angestrebtes
Bearbeitungsergebnis): sie setzen
sachgerechte Einsatzbedingungen,
sachgerechten Einsatz und Beachtung
der angegebenen Grenzdrehzahlen der
Werkzeuge voraus.

5

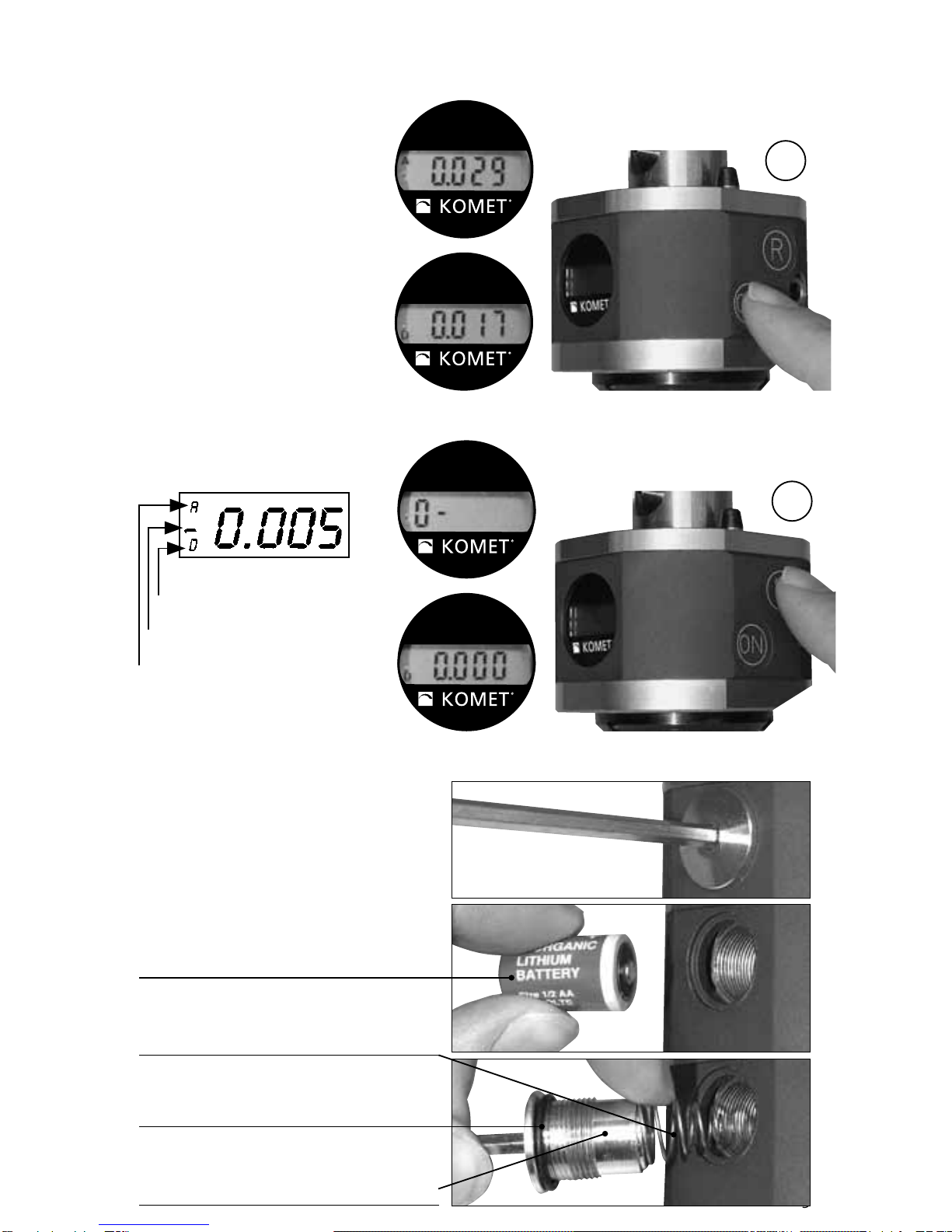

ON
R
Umschalten zwischen Differenz-
und Absolutmaß
Differenzmaß rücksetzen
Batterie wechseln
mit Innensechskantschlüssel (SW4)
Achtung: Auf korrekten Sitz des
O-Ringes achten!
Batterie
Bestell-Nr. 75000 12150
Batteriefeder
Bestell-Nr. 52710 00053
O-Ring für Batteriefach
Bestell-Nr. 52914 01615
Deckel für Batteriefach
Bestell-Nr. M04 00150.11
DEUTSCH
Darstellung:
Man unterscheidet zwi-
schen dem Absolutmaß
und dem Differenzmaß.
Das Absolutmaß ist ein
fester Wert, der beim
Zusammenbau des Kopfes
kalibriert wird und nicht
verändert werden kann.
Der Nullwert des Abso-
lutmaßes entspricht der
mechanischen Nullstellung
des Kopfes (rotationssy-
metrisch).
Das Differenzmaß kann an
jeder beliebigen Stelle zu
Null gesetzt werden.
Absolutmaß
Differenzmaß
Vorzeichen

KOMET MicroKom® M040
6
Fehler: Maß nicht in Ordnung
• Anzugsmoment falsch Anzugsmoment mit Drehmomentschlüssel über-
prüfen, ABS50: 25 Nm / ABS32: 15 Nm
• Falsche Schnittbedingungen, Dreh zahl, Wendeschneidplatte, Zustellung 
Schnittbedingungen überprüfen
• Maschinengenauigkeit Einwechselgenauigkeit der Maschine überprüfen
• Anlageäche des Feinverstellkopfes nicht in Ordnung  Planäche der
Werkzeugaufnahme überprüfen, Beschädigungen, Kratzer...
Fehler: Maßsprung
• Mechanik nicht entlastet  Nach der Einstellung des Maßes den In-
nensechskantschlüssel um ca. 1/8 Umdrehung zurückdrehen (Ent span nen
der Verstellmechanik)
Fehler: Probleme mit Unwucht
• Drehzahl zu hoch Achtung: Maximaldrehzahl 12.500 min–1
• evtl. KOMET Wuchtring einsetzen. (M04 00151: Wuchtring L01 15050 /
M04 00201: Wuchtring L01 15060) Weitere Angaben zu Wuchtring siehe
Katalog: KomPass - Bohrungsbearbeitung
Für den optimalen Einsatz sind folgende Anzugsmomente sicherzustellen:
TECHNISCHE DATEN
• Auösung der Anzeige 0,001 mm im Durchmesser
• Batterie 3,6 V (0,85 Ah Lithium)
• Anzeige LCD (Flüssigkristallanzeige)
• Verstellbereich (x) – 0,4 mm / + 4,6 mm
• Arbeitstemperatur + 10 °C bis + 40 °C
• Lagertemperatur – 20 °C bis + 60 °C
• max. Drehzahl 12.500 min–1
gilt nur für den Einsatz im gewuchteten Zustand (G 6,3)
• max. Kühlmitteldruck 50 bar
• Kopfdurchmesser 70 mm
• Höhe 69 bzw. 82 mm
• Gewicht 1,3 kg
Der Kopf ist in Nullstellung (Schieber läuft rotationssymetrisch zur Spindel)
gewuchtet.
Bitte sicherheitsrelevante Hinweise unbedingt beachten!
ABS50 = 25 Nm
ABS32 = 15 Nm
EMPFEHLUNG ZUR FEHLERBEHEBUNG
mögliche Ursache  empohlene Maßnahme

7
Fehler: Tastatur reagiert nicht
• Tastatur nicht korrekt bedient Tastatur auf den gekennzeichneten Flä-
chen kurz und gezielt antippen. Achtung: Tippen ist besser als Drücken.
Fehler: Flüssigkeit (Wasser/Kühlmittel) im Feinverstellkopf
• Batteriefach nicht ordnungsgemäß verschlossen Batteriedeckel ord-
nungsgemäß auf schrauben. Dichtung vom Deckel überprüfen!
• Feinverstellkopf durch mechanischen Einuss beschädigt  Reparatur durch
Firma KOMET
Fehler: Display ohne Anzeige
• Automatisches Abschalten der Anzeige Tastatur auf den gekenn-
zeichneten Flächen kurz und gezielt antippen
• Batterie leer Original KOMET Batterie einsetzen Bestell-Nr. 75000 12150.
Die Batterien von anderen Herstellern können zu Funktions störungen füh-
ren, da diese nicht auf die Elektronik abgestimmt sind.
• Batterie falsch eingebaut Batterie mit Pluspol nach innen einbauen (siehe
Signierung und Bild Seite 5)
Fehler: Displaymeldung BA LO
• Falsche Batterie / Batterie leer Original KOMET Batterie einsetzen Bestell-
Nr. 75000 12150
Fehler: Displaymeldung Err2...3...4...5...6 erscheinen fortlaufend
• Feinverstellkopf ist über den Verstell bereich der Elektronik verschoben wor-
den Feinverstellkopf in Gegenrichtung zurückdrehen bis in den mittleren
Verstellbereich, Maß stellt sich inner halb 30 sec. wieder ein.
Fehler: Displaymeldung Err2, Err3, Err5, Err6, Err7, Err8
• Elektronik defekt  Reparatur durch Firma KOMET
Fehler: Displaymeldung Err4, III E,
E
III
• Messsignal innerhalb des zulässigen Messbereichs (Err4) Elektronik feh-
lerhaft: Reparatur durch Firma KOMET
• Maximaler Messbereich wird in Plusrichtung überschritten. Messsignal zu
gering (III E) Messbereich in Plusrichtung überschritten
• Es kann Fälle geben, bei denen das Messsignal wieder in eine plausible
Größenordnung kommt (Err4) Messbereich in Plusrichtung weit über-
schritten
• Maximaler Messbereich wird in Minusrichtung überschritten. Messsignal zu
gering (
E
III) Messbereich in Minusrichtung überschritten
• Es kann Fälle geben, bei denen das Messsignal wieder in eine plausible
Größenordnung kommt (Err4) Messbereich in Minusrichtung weit
überschritten
Fehler: Displaymeldung Err9
• Elektronikfehler  Batterie ausbauen, anschließend wieder einbauen. Falls
keine Ver änderung der Anzeige: Reparatur durch Firma KOMET.
DEUTSCH

KOMET MicroKom® M040
8
ON
Automatic off after 30 secs.
Adjust head with hexagonal
key (SW4)
Switch on head
OPERATING
We recommend:
• Adjustment 1-2 µ over nominal
dimension
• Turn back to nominal dimension
(Release adjustment mechanism)
• Again approx. 1/8 turn towards
adjustment
• The keyboard requires dynamic ope-
ration: The buttons are tapped rather
than pressed. The keyboard reacts
best when the button surface is tap-
ped in a short and distinct manner.
Long or hard pressing actions will not
be successful.
Important note: Do not apply
pressure on the keyboard with the
hexagonal key or with a pointed
object!
Switching between metric and
inch modes and vice versa:
• switch to the ABSOLUTE mode
• tap RESET key
• wait 1 second
• tap RESET key within 1 second
• wait 1 second
• tap ON key within 1 second
• wait 1 second
• tap RESET key within 1 second
Safety notes:
The application details shown depend
on the environmental and application
conditions (e.g. machine, ambient
temperature, use of lubricant/coolant
and the machining result required).
These are subject to correct operating
conditions, correct application and
compliance with the spindle speed
limits given for the tools.

9
ON
R
Switch between absolute mode
and relative mode
Zero the relative mode
Change battery
with hexagon key (SW4)
Note: Check if O-ring is proberly
seated
Battery
Order No. 75000 12150
Battery spring
Order No. 52710 00053
O-ring for battery compartment
Order No. 52914 01615
Cover for battery compartment
Order No. M04 00150.11
ENGLISH
Display:
M040 operation is either in
Absolute (A) or Relative (D)
mode. Absolute zero point
is set during assembly.
The zero point (A) is fixed
at the mechanical zero
position (slide concentric
to spindle centreline).
In Relative mode (D), the
zero can be set at any
position.
Absolute
Relative
Prex/Sign

KOMET MicroKom® M040
10
Type of error: Bore size is not correct
• Torque value of the ABS connection is incorrect Verify the torque specifi-
cations with a torque wrench, ABS50: 25 Nm = 221 inch/lbs, ABS32: 15 Nm
= 132 inch/lbs
• Wrong cutting conditions  Review insert, SFM, Feed, depth of cut
• Accuracy of machine  Review the machine tool change accuracy
• ABS clamping face on the micro adjustable boring head is not tting pro-
perly Verify the clamping face of the Micro adjustable boring head and
the spindle connection for damages/scratches or dirt
Type of error: Cutting size varies
• The adjustment mechanic is not relieved properly After the adjustment of
the cutting diameter, turn back the adjustment wrench by about a 1/8 turn.
(Relieve the adjustment mechanic)
Type of error: Chatter or out of round bore
• Out of balance condition Attention: Maximum revolution speed is
12,500 rpm. Use KOMET balancing ring. (M04 00151: Balancing ring
L01 15050; M04 00201: Balancing ring L01 15060). For more information:
Please see our catalogue: KomPass – Bore machining
For proper use, the following starting torques should be applied
TECHNICAL INFORMATION
• Resolution of display 0.001 mm or 50 millionth
of a inch on the diameter
• Battery 3.6 V (0.85 Ah Lithium) Size 1/2 AA
• Display type LCD
• Operating range, radial –0.4 mm / +4.6 mm
• Operating temperature range +10°C to +40°C (50°F to 104°F)
• Storage temperature range –20°C to +60°C (–4°F to +40°F)
• maximum speed 12,500 rpm
only valid for the use in a balanced condition (G 6.3)
• max. internal coolant pressure 50 bar (725 psi)
• Diameter 70 mm
• Length 69 mm and 82 mm
• Weight 1.3 kg (2.5 lbs)
The boring head is balanced at the zero position (slide at spindle centreline).
Please see notes on safety!
ABS50 = 25 Nm (221 inch-lbs)
ABS32 = 15 Nm (132 inch-lbs)
TROUBLE SHOOTING
Possible reason  Recommended solution

11
Type of error: The keypad shows no results
• The keypad was not pressed correctly  Press the keypad on the ON or R
marking. Tapping the keypads is better than pressing.
Type of error: Liquid (water/coolant) in head
• Battery compartment not properly closed  Remove battery cover, check
cover O-ring.
• Internal mechanical damage  Repair by KOMET
Type of error: Digital display is blank
• The digital display turns off after 30 seconds Press ON on the keypad
• Battery is empty  Replace with an original KOMET battery: Order No.
75000 12150. The batteries from other suppliers can create malfunctions of
the electronics.
• Battery is mounted wrong Mount the battery with its positive pole to the
inside (see marking and pictures on page 9)
Type of error: Display shows BA LO
• Wrong battery / battery is empty Use the original KOMET battery Order
No. 75000 12150
Type of error: Display status shows continuous Err2...3...4...5...6
• The boring head was adjusted beyond the maximum adjustment range of
the electronic Adjust the boring head in the opposite direction to about
the center of the total adjustment. The size will show again after about 30
seconds.
Type of error: Display status Err2, Err3, Err4, Err5, Err6, Err7, Err8
• Electronic is defective  Repair by KOMET
Type of error: Display status Err4, III E,
E
III
• Measuring signal within the permissible measuring range (Err4) Electronic
is defective: Repair by KOMET
• The maximal measuring range has been exceeded in plus direction. The
measuring signal is to low (III E) The measuring range in plus direction
exceeded.
• There are circumstances where the measuring signal comes again in a
plausible magnitude (Err4) The measuring range in plus direction far
exceeded
• The maximal measuring range has been exceeded in minus direction. The
measuring signal is to low (
E
III) The measuring range in minus direction
exceeded.
• There are circumsstances where the measuring signal comes again in a
plausible magnitude (Err4) The measuring range in minus direction far
exceeded.
Type of error: Display status Err9
• Electronic is defective  Remove the battery and mount it again. If the
error remains than send the boring head for repair to KOMET.
ENGLISH

KOMET MicroKom® M040
12
ON
La tête s’éteint automatique-
ment au bout de 30 sec.
Deplacement avec clef (SW4)
Mise en service de la tête
UTILISATION
Pour une utilisation optimale :
• Réglage 1-2 µ supérieur à la cote
théorique
• Régler à nouveau sur la cote
théorique (détente du mécanisme
pré-contraint)
• Effectuer un va et vient d‘envrion 1/8
de tour dans la direction du réglage
• Attention : le affichage ne doit pas
bouger. Les boutons doivent être
manipulés dynamiquement, c’est à
dire une pression précise et courte
sur le bouton voulu.
Attention : ne pas appuyer sur
les touches avec la clef ou un objet
pointu.
Changement de mm en pouce et
vice versa :
• mettre la tête en mode ABSOLU
• appuyer sur RESET
• attendre une seconde
• dans l’espace d’une seconde appuy-
er sur RESET
• attendre une seconde
• dans l’espace d’une seconde appuy-
er sur ON
• attendre une seconde
• dans l’espace d’une seconde appuy-
er sur RESET
Instructions de sécurité:
Les données d’utilisation indi-
quées sont fonction des conditions
d’environnement et d’utilisation (telles
que machine, température ambiante,
lubriant/produit de refroidissement
et résultat d’usinage recherché): elles
supposent des conditions et une utili-
sation correcte ainsi que le respect des
vitesses limites indiquées des outils.

13
ON
R
Changement mode incrémental
mode absolu
Remise à zéro incrémentale
Déplacement avec clef (SW4)
Attention :
au positionnement correct du joint
torique
Pile
Référence 75000 12150
Ressort pour pile
Référence 52710 00053
Joint torique
Référence 52914 01615
Couvercle du compartiment de la pile
Référence M04 00150.11
FRANÇAIS
Marquage :
Nous différencions le
mode absolu et le mode
incrémental. La cote
absolue est une cote fixe
qui est calibrée lors du
montage de la tête et qui
ne peut être modiée. Le
zéro de la cote absolue
est le point zéro de la
tête.
La cote incrémentale
peut être remise à zéro à
n’importe quel point de
déplacement de la tête.
Cote absolue
Cote incrémentale
Signe

KOMET MicroKom® M040
14
Erreur: Cote pas bonne
• Mauvais couple de serrage serrer avec une clef dynamométrique ABS50
- 25 Nm / ABS32 - 15 Nm
• Mauvaise condition de coupe, rotation plaquette, profondeur de passe 
contrôler les conditions
• Précision machine contrôler la précision
• Phase d‘appui de la tête non conforme contrôler la phase d'appui
endommagement, rayures ...
Erreur: Saut de cote
• Dépression du mécanisme non effectuée après le réglage de la cote, il
est nécessaire de dévisser de 1/8 de tours (dépression)
Erreur: Problème d‘équilibrage
•
Vitesse de rotation trop haute  attention, rotation maximale 12.500 tours/
mn , éventuellement utiliser les bagues d'équilibrage KOMET (M04 00151:
bague L01 15050; M04 00201: bague L01 15060). Pour plus d'information
sur les bagues, consulter le catalogue: KomPass - Perçage
Pour une utilisation optimum, utilisez les couples de serrage ci joint :
DONNÉES TECHNIQUES
• Résolution de l‘afchage 0,001 mm au diamétre
• Pile 3,6 V (0,85 Ah Lithium)
• Afchage LCD (afchage à cristaux liquides)
• Déplacement radial –0,4 mm / +4,6 mm
• Température de travail +10 °C - +40 °C
• Température de stockage –20 °C - +60 °C
• Vitesse de rotation maxi. 12.500 tours/mn
Valable seulement en état équilibré (G 6,3)
• Pression de lubriant maxi. 50 bar
• Diamètre de la tête 70 mm
• Hauteur 69 mm et 82 mm
• Poids 1,3 kg
La tête est équilibrée en position zéro (le coulisseau se déplace en rotation
symétrique par rapport à la broche).
Veuillez respecter les instructions de sécurité!
ABS50 = 25 Nm
ABS32 = 15 Nm
PRÉCONISATIONS POUR ÉLIMINER LES ERREURS
Cause possible Préconisation

15
Erreur: Les touches ne réagissent pas
• Mauvaise utilisation des touches  Les boutons doivent être manipulés
dynamiquement, c'est à dire une pression précise et courte sur le bouton
voulu.
Erreur: Lubrifiant à l‘intérieur de la tête
• Le couvercle de la pile n‘est pas bien fermé bien refermer le couvercle
(joint)
• Tête détériorée réparation effectuée par KOMET après devis
Erreur: Pas d‘affichage
• Arrêt automatique de l‘afchage appuyer sur le bouton de remise en
marche
• Pile vide  n'utiliser que la pile d'origine KOMET n° 75000 12150
• Mauvais montage de la pile  monter la pile avec le + vers le bas, voir
page 13
Erreur: Affichage BA LO
• Mauvaise pile ou pile vide n'utiliser que la pile d'origine KOMET
n° 75000 12150
Erreur: Affichage Err2...3...4...5...6
• La tête a dépassé le dispositif électronique de réglage régler la tête vers
le milieu, la cote se règle dans l'espace de 30 secondes.
Erreur: Affichage Err2, Err3, Err5, Err6, Err7, Err8
• Electronique endommagé réparation par KOMET
Erreur: Affichage Err4, III E,
E
III
• Signal de mesure (Err4) électronique endommagé, réparation par KOMET
• Cote maximale dépassée en + signal de mesure trop faible (III E) cote
dépassée en plus
• Il y a des cas ou le signal de mesure revient dans une plage normale (Err4)
 cote en + trop dépassée
• Cote dépassée en – signal de mesure trop faible (
E
III) cote dépassée en
moins
• Il y a des cas ou le signal de mesure revient dans une plage normale (Err4)
cote en moins trop dépassée
Erreur : Affichage Err9
• Erreur électronique démonter la pile, remonter la pile, si l'erreur s'affiche
toujours: réparation par KOMET.
FRANÇAIS

KOMET MicroKom® M040
16
ON
Per una maggiore durata
della pila (due anni circa) il
disply si spegne automati-
camente dopo 30 secondi.
Regolare la slitta mediante
una chiave esagonale (da
4 mm)
Premere il tasto ON di
accensione
OPERAZIONI
Per un impiego ottimale si
raccomanda:
• Impostare la quota a 1-2 µ quella
nominale.
• Ritornare indietro a quota nominale
per sganciare il meccanismo.
• Ruotare di 1/8 di giro in senso orario.
• I tasti richiedono operazioni dina-
miche. Il sistema reagisce meglio se
i tasti vengono premuti brevemente
con decisione. Non premerli mai a
lungo con eccessiva pressione.
Importante: non usare la chiave
esagonale di registrazione o oggetti
appuntiti per premere i tasti.
Commutazione display da mm a
pollici e viceversa:
• commutare in modalità assoluta
• premere il tasto RESET
• attendere 1 sec.
• premere RESET entro 1 sec.
• attendere 1 sec.
• premere ON entro 1 sec.
• attendere 1 sec.
• premere RESET entro 1 sec.
Norme di sicurezza:
I dettagli applicativi riportati nel
presente catalogo dipendono dalle
condizioni ambientali ed applicative
(Ad esempio: stato della macchina,
temperatura dell’ambiente, tipo di
refrigerazione usato, risultati richiesti
ecc.). Queste ultime sono soggette alla
corretta applicazione degli utensili e
alla osservanza dei limiti di rotazione
massima ammessi per ciascun specifico
utensile.

17
ON
R
Scegliere la modalità di impiego:
„A“ assoluta, „D“ relativa pre-
mendo nuovamente il tasto ON
In modalità relativà settare
il punto zero premendo il
tasto „R“
La sostituzione della pila avviene
facilmente con la stessa chiave
esagonale die registro (SW4)
Attenzione: Accertarsi che l’O-
Ring di tenuta sia correttamente
posizionato!
Batteria
Codice 75000 12150
Molla batteria
Codice 52710 00053
O-ring scomparto batteria
Codice 52914 01615
Coperchio scomparto batteria
Codice M04 00150.11
ITALIANO
Display:
La testina digitale M040
può operare in modalità
assoluta „A“ o relativa
„D“. Il punto zero assoluto
viene presettato in fase di
costruzione e l’utilizzatore
non può modificarlo. Il
punto zero „A“ del display
coincide con lo zero mec-
canico (asse mandrino).
In modalità relativa „D“
il punto zero può essere
fissato in qualunque
possizione.
Assoluta
Relativa
Segno

KOMET MicroKom® M040
18
Errore: Quota errata
• Coppia serraggio errata  Vericare coppia di serrggio ABS50 - 25 Nm /
ABS32 - 15 Nm
• Parametri di taglio errati Modificare i dati
• Precisione accoppiamento macchina  Vericare l’accoppliamento
• Superce appoggio testina danneggiata/sporca A Vericare ed eliminare
eventuali segni o residui
Errore: Salto di quota
• Sganciare il meccanismo Dopo la regolazione ruotare indietro la chiave
esagonale di circa 1/8 di giro
Errore: Problemi di equilibratura
• Numero giri troppo elevato Giri max. 12.500, utilizzare gli anelli di
equilibratura
Testina M04 00151: Anello di equilibratura L01 15050
Testina M04 00201: Anello di equilibratura L01 15060
Per ulteriori informazioni sugli anelli di equilibratura vedi catalogo:
KomPass - Foratura e barenatura
Per un corretto uso applicare inizialmente i seguenti valori di coppia di serraggio:
SPECIFICHE TECNICHE
• Risoluzione del display 0,001 mm sul diametro (1µ)
• Batteria 3,6 Volt (0,85 Ah Litio)
• Tipo Display LCD (a cristalli liquidi)
• Campo operativo radiale – 0,4 mm / + 4,6 mm
• Temperatura di impiego da +10 °C a +40 °C
• Temperatura di conservatione da –20 °C a +60 °C
• Regime massimo di rotatione 12.500 giri
vale solo per l’impiego nella posizione bilanciata (assoluto 0)
• Pressione massima refrigerante 50 bar (725 psi)
• Diametro del corpo 70 mm
• Altezza del corpo 69 mm e 82 mm
• Peso 1,3 kg
La testina viene bilanciata con la slitta in posizione +/– 0 (asse mandrino).
Rispettare le norme di sicurezza.
ABS50 = 25 Nm
ABS32 = 15 Nm
ELIMINAZIONE DI EVENTUALI PROBLEMI
Causa Soluzione

19
Errore: I tasti non reagiscono
• Tasti premuti in modo errato Si consiglia di premere i tasti in modo veloce
e non prolungato senza insistere
Errore: Infiltrazione di refrigerazione
• Vano batteria chiuso male Chiudere bene il coperchio della batteria e
verificare lo stato del suo O-ring
• Testina con danneggiamento meccanico Inviare alla KOMET in riparazi-
one
Errore: Display spento
• Spegnimento automatico Premere tasto accensione scegliendo modalità
d’impiego
• Batteria esaurita Sostituire batteria con originale KOMET cod.
75000 12150
• Batteria inserita in modo errato Inserire batteria con il polo positivo
rivolto all’interno (vedi istruzioni pag. 17)
Errore: Indicazione display errato BA LO
• Batteria errata o scarica Sosituire batteria originale KOMET codice
75000 12150
Errore: Indicazione display errato Err2...3...4...5...6 in sequenza
• Superato con la regolazione del necorsa Tornare indietro con la testina
fino a metà corsa ed attendere 30 secondi perchè la testina si resetti
Errore: Indicazione display errato Err2, Err3, Err5, Err6, Err7, Err8
• Problema elettronico Inviare la testina alla KOMET per la riparazione
Errore: Indicazione display errato Err4, III E,
E
III
• Err4 Superamento campo di regolazione. Problema elettronico. In viare la
testina alla KOMET per la riparazione.
• Superamento campo di regolazione massimo. Segnale debole (III E).
• Superamento campo di regolazione minimo (
E
III)
Errore: Indicazione display errato Err9
• Errore elettronico  Togliere la batteria ed inserirla nuovamente, se l’errore
permane inviare la testina in KOMET per la riparazione
ITALIANO

KOMET MicroKom® M040
20
ON
La cabeza se enciende
automáticamente al cabo
de 30segs.
Desplazamiento con llave (SW4)
Encendido de la cabeza
UTILIZACIÓN
Para una utilización óptima, reco-
mendamos:
• Avance 1-2 µ sobre medida
• Girar hacia atrás a medida (Aoja-
miento del ajuste mecanico)
• renovar aproximadamente 1/8 revo-
lucion en direccion de avance
• El teclado requiere operación dinámi-
ca: Los botones deben ser manipu-
lados dinámicamente, es decir, una
presión corta y precisa sobre el botón
deseado.
Nota importante: No aplicar presi-
ón al teclado con la llave hexagonal o
con un objeto puntiagudo!
Cambio de mms. en pulgadas y
viceversa:
• Cambiar al modo ABSOLUTO
• Presionar la tecla RESET
• Esperar un segundo
• Presionar la tecla RESET durante un
segundo
• Esperar un segundo
• Presionar la tecla ON durante un
segundo
• Esperar un segundo
• Presionar la tecla RESET durante un
segundo
Normas de seguridad:
Los datos de utilización citados de-
penden de las condiciones medioam-
bientales y de aplicación (como p. ej.,
máquina, temperatura medioambien-
tal, utilización de agentes engrasantes
y refrigerantes, así como del resultado
de mecanizado apetecido): estos
datos requieren condiciones correctas
de utilización, uso y observación de
las cifras básicas indicadas para las
herramientas.
