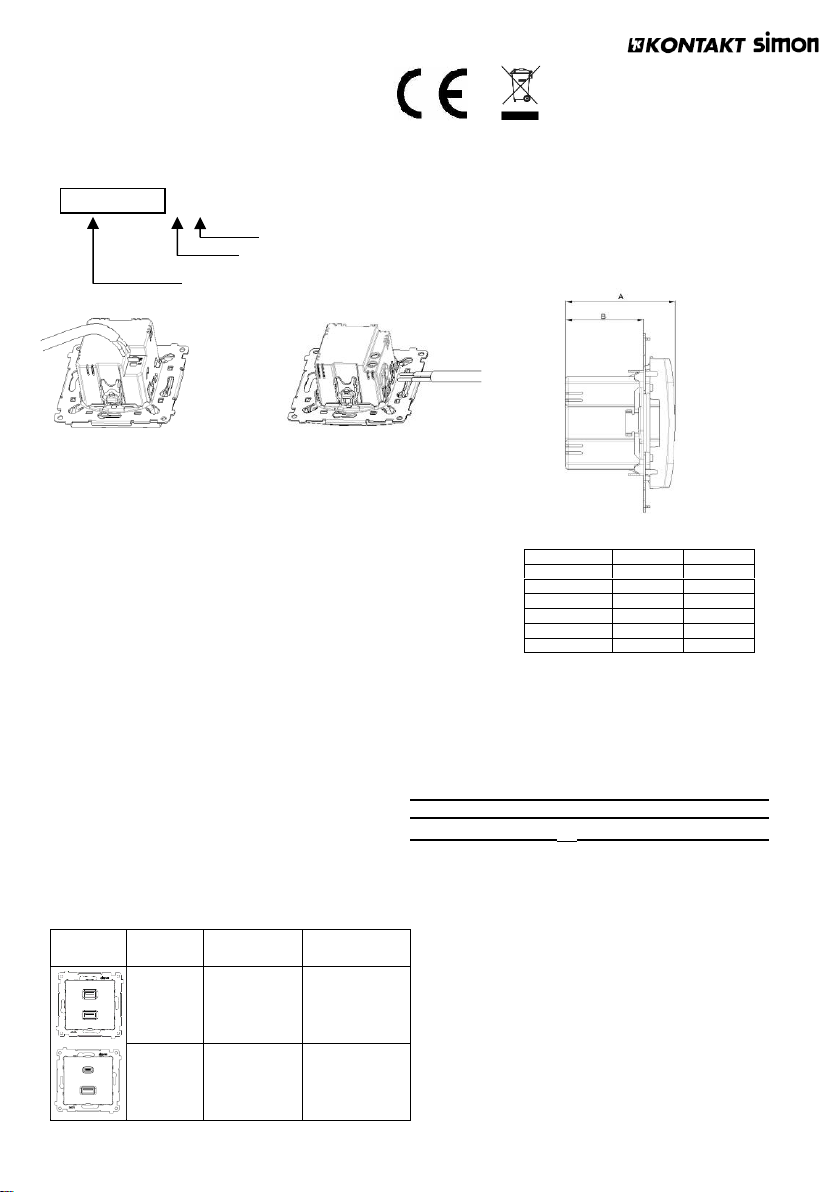

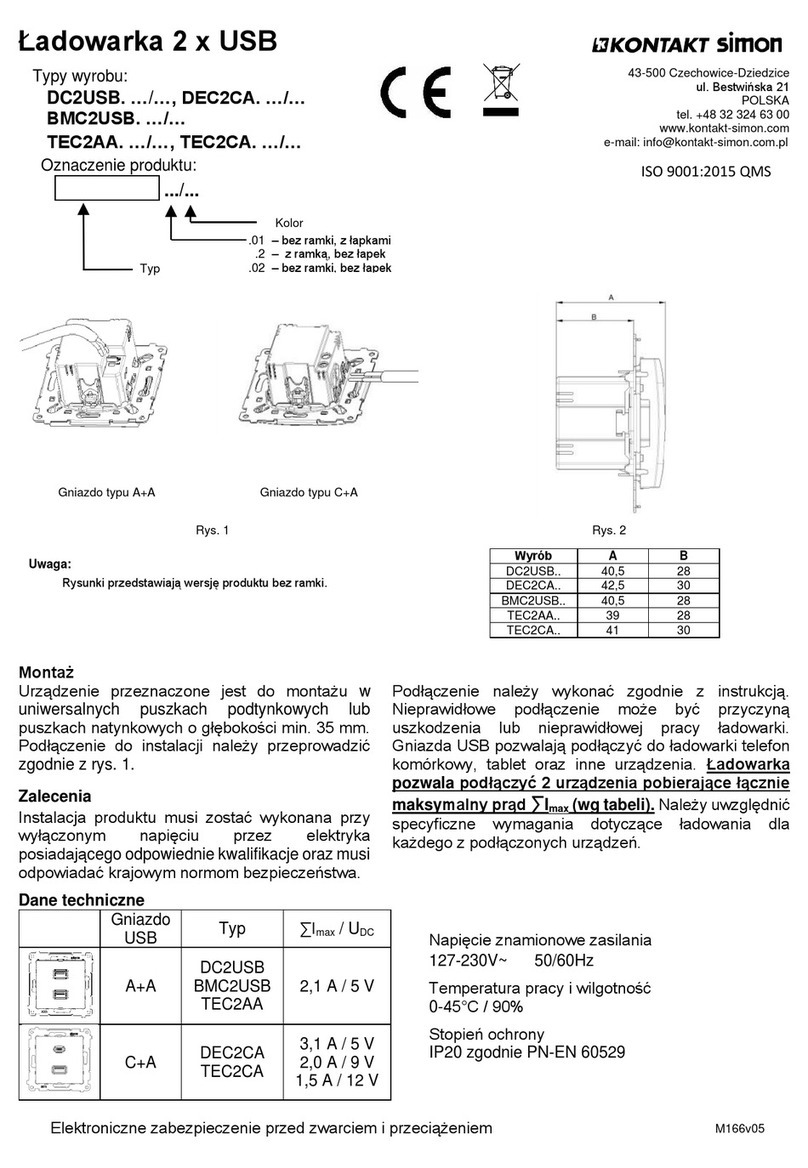

Kontakt Simon CEC2CA Series User manual

Oznaczenie produktu:
Ładowarka 2 x USB
Typy wyrobu:
DC2USB. …/…, DEC2CA. …/…
BMC2USB. …/…
TEC2AA. …/…, TEC2CA. …/…
CEC2CA. …/…
Gniazdo typu A+A
Gniazdo typu C+A
Rys. 1
Rys. 2
Wyrób
A
B
DC2USB..
45
33
DEC2CA..
42
30
BMC2USB..
46
33
TEC2AA..
44
33
TEC2CA..
41
30
CEC2CA
42
30
Montaż
Urządzenie przeznaczone jest do montażu w
uniwersalnych puszkach podtynkowych lub
puszkach natynkowych o głębokości min. 35 mm.
Podłączenie do instalacji należy przeprowadzić
zgodnie z rys. 1.
Zalecenia
Instalacja produktu musi zostać wykonana przy
wyłączonym napięciu przez elektryka
posiadającego odpowiednie kwalifikacje oraz musi
odpowiadać krajowym normom bezpieczeństwa.
Podłączenie należy wykonać zgodnie z instrukcją.
Nieprawidłowe podłączenie może być przyczyną
uszkodzenia lub nieprawidłowej pracy ładowarki.
Gniazda USB pozwalają podłączyć do ładowarki telefon
komórkowy, tablet oraz inne urządzenia. Ładowarka
pozwala podłączyć 2 urządzenia pobierające łącznie
maksymalny prąd ∑Imax (wg tabeli). Należy uwzględnić
specyficzne wymagania dotyczące ładowania dla
każdego z podłączonych urządzeń.
Dane techniczne
Gniazdo
USB
Typ
∑Imax / UDC
A+A
DC2USB
BMC2USB
TEC2AA
2,1 A / 5 V
C+A
DEC2CA
TEC2CA
CEC2CA
3,1 A / 5 V
2,0 A / 9 V
1,5 A / 12 V
Napięcie znamionowe zasilania
127-230V~ 50/60Hz
Temperatura pracy i wilgotność
0-45°C / 90%
Stopień ochrony
IP20 zgodnie PN-EN 60529
Elektroniczne zabezpieczenie przed zwarciem i przeciążeniem
ISO 9001:2015 QMS
.../...
43-500 Czechowice-Dziedzice
ul. Bestwińska 21
POLSKA
tel. [phone]
www.kontakt-simon.com
e-mail: [email protected]
.01 –bez ramki, z łapkami
.2 –z ramką, bez łapek
.02 –bez ramki, bez łapek
Typ
Kolor
M166v07
Rysunki przedstawiają wersję produktu bez ramki.
Uwaga:

2 x USB charger
Product type:
DC2USB. …/…, DEC2CA. …/…
BMC2USB. …/…
TEC2AA. …/…, TEC2CA. …/…
CEC2CA. …/…
USB socket A+A
USB socket C+A
Fig. 1
Fig. 2
Wyrób
A
B
DC2USB..
45
33
DEC2CA..
42
30
BMC2USB..
46
33
TEC2AA..
44
33
TEC2CA..
41
30
CEC2CA
42
30
Mounting
The product is designed for mounting in universal
flush-mounted or surface-mounted terminal
boxes of at least 35 mm depth. Connecting to
installation should be carried out as shown in
Fig. 1.
Recommendations
Mounting the product has to be carried when
power is off, by a qualified electrician. The
installation shall be in conformity with
appropriate national safety standards.
Connecting shall be carried out according to the
instructions. Incorrect connecting may cause the
damage or malfunction of the charger. The USB
sockets allow to connect a cellular phone, tablet or
other USB charged devices to the charger.
The charger allows to charge 2 devices
simultaneously, with total maximum current
consumption of ∑Imax (according to the table).
Specific requirements regarding charging of each
connected device shall be taken into account.
Technical specifications
USB
socket
Type
∑Imax / UDC
A+A
DC2USB
BMC2USB
TEC2AA
2,1 A / 5 V
C+A
DEC2CA
TEC2CA
CEC2CA
3,1 A / 5 V
2,0 A / 9 V
1,5 A / 12 V
Rated supply voltage
127-230V~ 50/60Hz
Operating temperature and humidity
0-45°C / 90%
IP rating
IP20 according to PN-EN 60529
Short-circuit and overload electronic protection
Product designation:
.../…
.01 - without a frame, without claws
.2 –with a frame, without claws
.02 –without a frame, without claws
Color
ISO 9001:2015 QMS
43-500 Czechowice-Dziedzice
ul. Bestwińska 21
POLAND
phone [phone]
www.kontakt-simon.com
e-mail: inf[email protected]
Type
Note:
The drawings show the product version without a frame.
