Korg AW-OTB User manual

Thank you for purchasing the Korg AW-OTG/
AW-OTB CLIP-ON TUNER. To help you get the
most out of your new instrument, please read
this manual carefully.
Merci d’avoir choisi la CLIP-ON TUNER AW-OTG/
AW-OTB de Korg. Afin de pouvoir exploiter
au mieux toutes les possibilités offertes par
l’instrument, veuillez lire attentivement ce
manuel.
Vielen Dank, dass Sie sich für ein AW-OTG/AW-
OTB CLIP-ON TUNER von Korg entschieden
haben. Bitte lesen Sie sich diese Anleitung
vollstädig durch, um bei der Bedienung alles
richtig zu machen.
Owner's Manual (¬p. 2)
Manuel d'utilisation (¬p. 6)
Bedienungsanleitung (¬s. 10)
Manual de usuario (¬p. 14)
取扱説明書 (¬p. 18)
Gracias por comprar el anador para enchufar
AW-OTG/AW-OTB CLIP-ON TUNER de Korg. Por
favor, lea este manual atentamente y guárdelo
para futuras consultas.
このたびは、コルグCLIP-ON TUNER AW-OTG/
AW-OTBをお買い上げいただきまして、まことにあ
りがとうございます。本製品を末永くご愛用いただ
くためにも、取扱説明書をよくお読みになって、正
しい方法でご使用ください。

- 2 -
Parts of the AW-OTG/AW-OTB
AW-OTG
AW-OTB
a. Power button b. DISPLAY button
c. Display d. Battery compartment (Rear)
e. TUNING/CHORD button (AW-OTG)
TUNING/TEMPO button (AW-OTB)
f. CALIB button
Installing the battery
When the battery is running
low, a battery symbol will ap-
pear in the display for a few
seconds. Immediately replace
the battery with a new one.
1. Open the battery compartment
cover on the rear of the tuner in
the direction of the arrow.
2. Insert the battery, making sure to
observe the correct polarity, and
then close the cover.
Attaching to the instrument
and range of motion
The AW-OTG/AW-OTB tunes by picking up the vibrations of
the instrument. Therefore, attach the AW-OTG/AW-OTB to the
headstock of your instrument in order to tune it. Additionally,
the AW-OTG/AW-OTB can be freely moved so that the display is
easy to read.
The AW-OTG/AW-OTB may be damaged if you apply exces-
sive force within its range of motion, or attempt to move it
beyond its intended range of motion.
15°
15°
100°
180°
360°
Please carefully attach the AW-OTG/AW-OTB to your instru-
ment. Leaving the AW-OTG/AW-OTB attached for a long
time may damage or mark the instrument's surface.
Depending on various factors such as age-related change or
the surface nish, there is a possibility that your instrument
may be damaged by attaching this product.
Turning on/o
Press the power button to turn on the AW-OTG/AW-OTB. To turn
it o, press the power button again.
When there has been no sound input for approximately three
minutes, the AW-OTG/AW-OTB will automatically turn o (Auto
power-o function).
Tuning
1. If necessary, change the reference pitch and display type
settings. For details on the setting procedures, refer to the
following descriptions.
2. Play a single note and tune the string.
The display indicating when the string is in tune diers de-
pending on the selected display type. (¬Setting the display
type)
Example: Type 1 on AW-OTG
GUITAR :
6E
5A
4D
1E
2B
3G
BASS : 4E, 3A, 2D, 1G

- 3 -

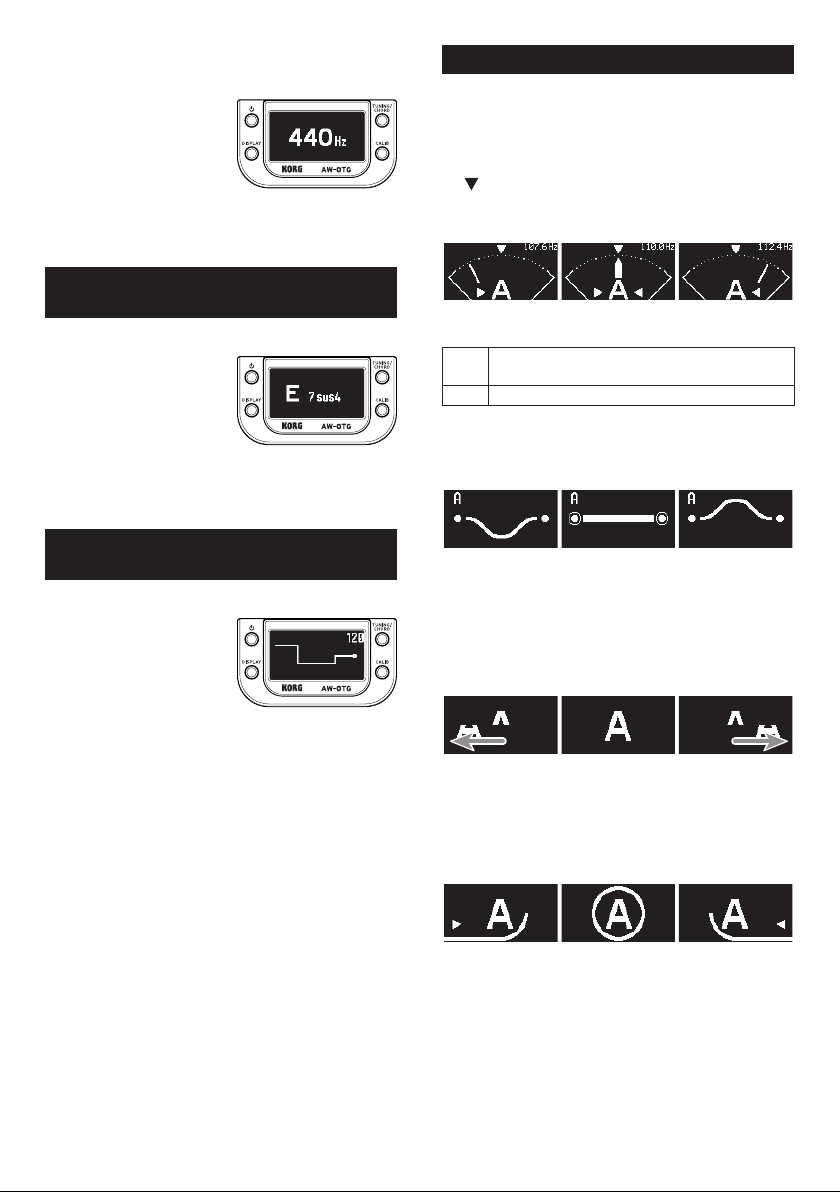

Reference pitch settings (*M)
The default setting for the reference pitch is 440 Hz. The refer-
ence pitch can be changed.
1. Press the CALIB button, after
which the reference pitch ap-
pears in the display.
2. While the current setting ap-
pears in the display, press the
CALIB button to change the reference pitch.
3. If the button is not pressed for approximately 2 seconds, the
setting is applied, and the tuner returns to tuning mode.
Identifying chords
(AW-OTG only)
The chord that is played can be identied.
1. Press the TUNING/CHORD but-
ton to enter chord-identifying
mode.
Each press of the TUNING/
CHORD button switches to
tuner mode or chord-identify-
ing mode.
2. Play a chord on your instrument. The chord appears in the
display.
Identifying a tempo
(AW-OTB only)
The tempo is identied from the baseline that is played.
1. Press the TUNING/TEMPO but-
ton to enter tempo-identifying
mode.
Each press of the TUNING/
TEMPO button switches to
tuner mode or tempo-identi-
fying mode.
2. Play your instrument at a steady rhythm in, for example,
double time or half time. The tempo appears in the display.
Setting the display type (*M)
Each press of the DISPLAY button switches the setting for the
display type.
Type 1
Tune the string until the needle in the meter moves to the cen-
ter ( ). The needle in the meter moves to the left of the center
if the pitch is at or moves to the right of the center if the pitch
is sharp.
input frequency ≈
The pitch is at. In tune. The pitch is sharp.
In tune (reference pitch: 440Hz)
Guitar 6E : 82.4Hz
3G : 196.0Hz
5A : 110.0Hz
2B : 246.9Hz
4D : 146.8Hz
1E : 329.6Hz
Bass 4E : 41.2Hz 3A : 55.0Hz 2D : 73.4Hz 1G : 98.0Hz
Type 2
Tune the string until the line is straight. The line bends down-
ward if the pitch is at or bends upward if the pitch is sharp.
The pitch is at. In tune. The pitch is sharp.
Type 3
Tune the string until the note name closest to the detected
pitch appears in the display. Tune until the note appears cor-
rectly. The bottom half of the note name runs right to left if the
pitch is at or left to right if the pitch is sharp.
The pitch is at. In tune. The pitch is sharp.
Type 4
Tune the string until the note name is surrounded by a full
circle. The line to surround the note name comes from the left if
the pitch is at or comes from the right if the pitch is sharp.
The pitch is at. In tune. The pitch is sharp.

- 4 -

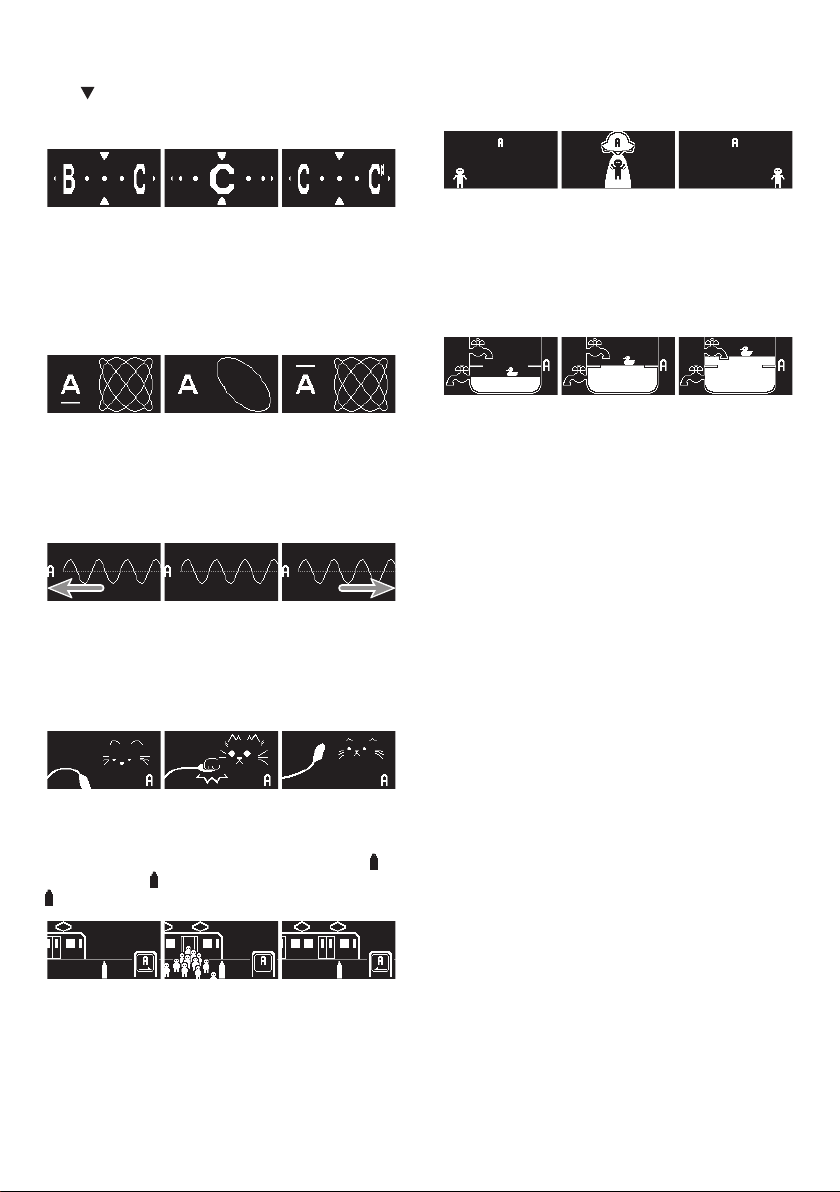

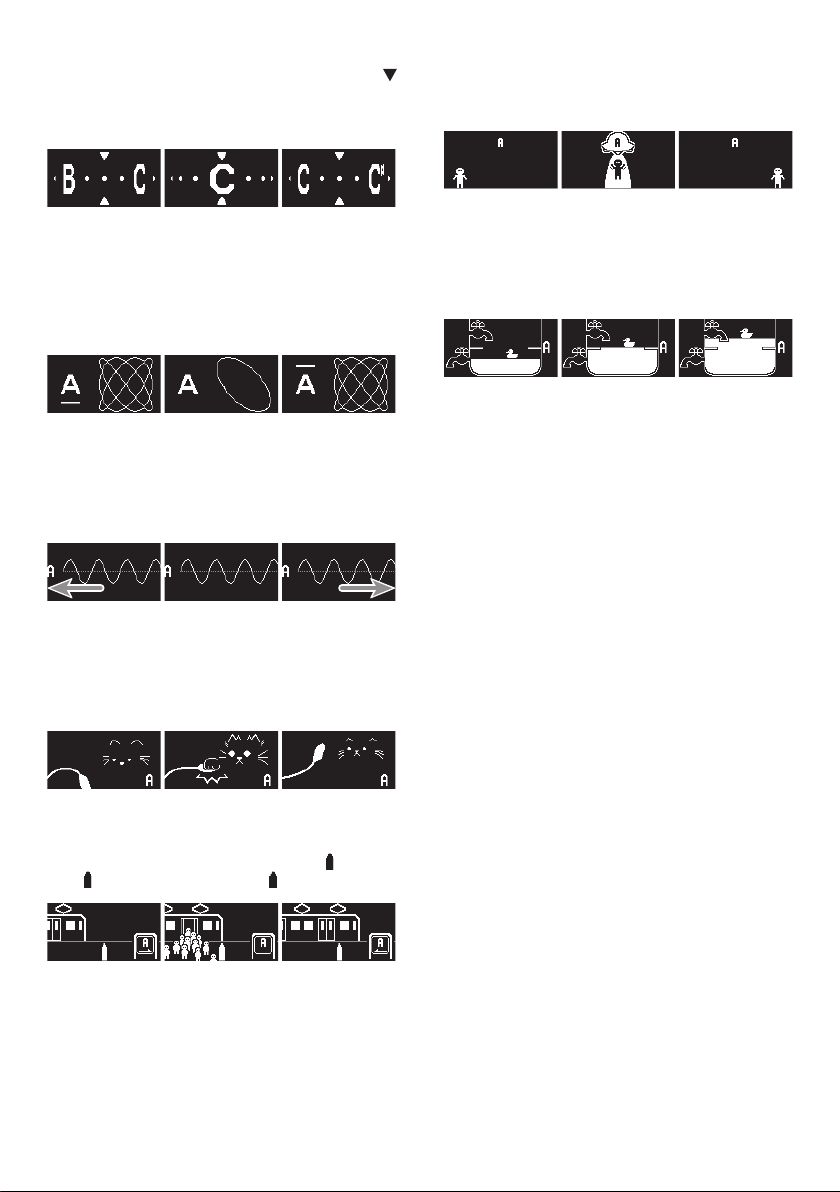

Type 5
Tune the string until the note name appears at in the center
of the display. The note name moves to the right if the pitch is
at or to the left if the pitch is sharp.
The pitch is at. In tune. The pitch is sharp.
Type 6 (strobe mode)
Tune the string until the ellipse stops changing. The ellipse is
continuously changing if the string is out of tune. The larger
the pitch deviation, the faster the shape changes; the changing
stops when the string is in tune.
The pitch is at. In tune. The pitch is sharp.
Type 7 (strobe mode)
Tune the string until the wave stops running. The wave runs
from right to left if the pitch is flat or from left to right if the
pitch is sharp.
The pitch is at. In tune. The pitch is sharp.
Type 8
Tune the string until the cat catches the cattail. The cattail
bends downward if the pitch is flat or upward if the pitch is
sharp.
The pitch is at. In tune. The pitch is sharp.
Type 9
Tune the string until the train stops at . The train does not
reach if the pitch is at or goes past if the pitch is sharp.
The pitch is at. In tune. The pitch is sharp.
Type 10
Tune the string until the person is transported onto the UFO.
The person is on the left side if the pitch is at or on the right
side if the pitch is sharp.
The pitch is at. In tune. The pitch is sharp.
Type 11
Tune the string until the water reaches the line in the basin. The
water does not reach the line if the pitch is at or goes past the
line if the pitch is sharp.
The pitch is at. In tune. The pitch is sharp.

- 5 -
Specications
Scale: 12-note equal temperament
Range (sine wave):
A0 (27.5Hz)–C8 (4186Hz)
Precision: +/-0.1 cent (display type 6 only)
Reference pitch:
A4=436–445 Hz (1Hz steps)
Display type: 11 types
Tempo identication range (AW-OTB only):
80-160 beats per minute (bpm)
Dimensions (W x D x H):
51 mm x 64 mm x 71 mm / 2.01" x 2.52" x 2.80"
Weight: 35 g / 1.23 oz. (including battery)
Power supply: One AAA Battery (alkaline or nickel-metal hy-
dride battery)
Battery life: approximately 18 hours (tuner continuously
operating, A4 continuous input, when using
alkaline battery)
Included items: Quick Start Guide, One AAA battery
*M Settings are remembered even when the power is o.
• TheAW-OTG/AW-OTBmaybeunabletodetectthepitchor
the chord if the sound contains numerous overtones or if the
instrument has a rapid decay.
• Specicationsandappearancearesubjecttochangewithout
notice for improvement.

- 6 -
Parties du AW-OTG/AW-OTB
AW-OTG
AW-OTB
a. Bouton d'alimentation b. Bouton DISPLAY
c. Achage d. Compartiment de la pile (Arrière)
e. Bouton TUNING/CHORD (AW-OTG)
Bouton TUNING/TEMPO (AW-OTB)
f. Bouton CALIB
Mise en place de la pile
Quand la pile est presque
plate, l’indicateur de pile cli-
gnote à l’écran pendant
quelques secondes. Rempla-
cez la pile sans tarder, en veil-
lant à utiliser une pile neuve.
1. Ouvrez le couvercle du comparti-
ment de la pile au dos de l’accor-
deur, en tirant le couvercle dans la
direction de la èche.
2. Insérez une pile neuve dans le
compartiment de la pile en res-
pectant les indications de polarité,
puis refermez le couvercle.
Fixation sur l’instrument et plage
de manoeuvre de l’accordeur
L’AW-OTG/AW-OTB détermine l’accordage en captant les vibra-
tions de l’instrument. Veillez donc à xer l’AW-OTG/AW-OTB sur
la tête de votre instrument pour garantir un accordage able.
En outre, vous pouvez déplacer et manoeuvrer l’AW-OTG/AW-
OTB comme bon vous semble pour une lisibilité parfaite de son
écran.
Vous risquez d’endommager l’AW-OTG/AW-OTB si vous le
manipulez avec une force excessive ou si vous tentez de le
manipuler en dehors de sa plage de manoeuvre.
15°
15°
100°
180°
360°
S’il vous plait, attachez soigneusement l’AW-OTG/AW-OTB
à votre instrument. Le laisser attaché pendant un long mo-
ment peut rayer la surface de votre instrument.
Selon divers facteurs tels que la nition, l’âge et l’état de
l’instrument, il se pourrait que le système de xation à pince
abîme la nition de l’instrument.
Mise sous/hors tension
Appuyez sur le bouton d’alimentation pour mettre l’AW-OTG/
AW-OTB sous tension. Pour mettre l’accordeur hors tension,
appuyez à nouveau sur son bouton d’alimentation.
Quand l’AW-OTG/AW-OTB ne reçoit aucun signal pendant envi-
ron trois minutes, il se met automatiquement hors tension (Mise
hors tension automatique).
Accordage
1. Si nécessaire, changez la hauteur de référence et de mode
d’achage. Pour des détails sur ces réglages, voyez les des-
criptions dans ce manuel.
2. Jouez une seule note et accordez la corde.
L’indication d’accordage correct varie selon le mode d’a-
chage sélectionné. (¬Réglage du mode d’achage)
Exemple : Type 1 sur l’AW-OTG
GUITAR :
6E
5A
4D
1E
2B
3G
BASS : 4E, 3A, 2D, 1G

- 7 -
Réglages de la hauteur de référence (*M)
Par défaut, la hauteur de référence est réglée sur 440 Hz. Vous
pouvez changer la hauteur de référence.
1. Appuyez sur le bouton CALIB.
La hauteur de référence s’af-
che alors à l’écran.
2. Pendant que le réglage actuel
est affiché à l’écran, appuyez
sur le bouton CALIB pour
changer la hauteur de référence.
3. Quand vous cessez d’appuyer sur le bouton pendant envi-
ron 2 secondes, le réglage actuel est appliqué et l’accordeur
retourne en mode d’accordage.
Reconnaissance d’accord
(AW-OTG uniquement)
Unefonctiondel’accordeurpermetd’identierl’accordjoué.
1. Appuyez sur le bouton TU-
NING/CHORD pour activer
le mode de reconnaissance
d’accord.
Chaque pression sur le bou-
ton TUNING/CHORD alterne
entre le mode d’accordage et le mode de reconnaissance
d’accord.
2. Jouez un accord sur votre instrument. Le nom de l’accord
s’ache à l’écran.
Reconnaissance de tempo
(AW-OTB uniquement)
L’accordeuridentieletemposurbasedurythmejoué.
1. Appuyez sur le bouton TU-
NING/TEMPO pour activer le
mode de reconnaissance de
tempo.
Chaque pression sur le bouton
TUNING/TEMPO alterne entre
le mode d’accordage et le mode de reconnaissance de tem-
po.
2. Jouez un rythme à un tempo régulier sur votre instrument,
en demi-temps ou en double temps, par exemple. Le tempo
s’ache à l’écran.
Réglage du mode d’achage (*M)
Chaque pression sur le bouton DISPLAY change de mode d’a-
chage.
Type 1
Accordez la corde de sorte que l’aiguille du compteur soit au
centre ( ). L’aiguille du compteur se déplace à gauche quand
la hauteur est trop basse et à droite quand la hauteur est trop
élevée.
Fréquence d’entrée ≈
Trop bas. Juste. Trop haut.
Juste. (hauteur de référence: 440Hz)
Guitare 6E : 82,4Hz
3G : 196,0Hz
5A : 110,0Hz
2B : 246,9Hz
4D : 146,8Hz
1E : 329,6Hz
Basse 4D : 41,2Hz 3G : 55,0Hz 2B : 73,4Hz 1E : 98,0Hz
Type 2
Accordez la corde de sorte que la ligne soit droite. La ligne se
courbe vers le bas quand la hauteur est trop basse et vers le
haut quand la hauteur est trop élevée.
Trop bas. Juste. Trop haut.
Type 3
Accordez la corde de sorte que le nom de la note la plus proche
delahauteurdétectées’acheàl’écran.Accordezjusqu’àce
que le nom de la note soit correctement aché. La moitié infé-
rieure du nom de note se déplace de droite à gauche quand la
hauteur est trop basse et de gauche à droite quand la hauteur
est trop élevée.
Trop bas. Juste. Trop haut.
Type 4
Accordez la corde de sorte que le nom de la note soit entou-
ré d’un cercle complet. La ligne formant le cercle vient de la
gauche quand la hauteur est trop basse et de la droite quand la
hauteur est trop élevée.
Trop bas. Juste. Trop haut.

- 8 -
Type 5
Accordez la corde de sorte que le nom de la note s’ache au
point au centre de l’écran. Le nom de la note se déplace
vers la droite quand la hauteur est trop basse et vers la gauche
quand la hauteur est trop élevée.
Trop bas. Juste. Trop haut.
Type 6 (mode stroboscopique)
Accordez la corde de sorte que l’ellipse cesse de changer. L’el-
lipse continue de changer tant que la corde est désaccordée.
Plus la corde est désaccordée, plus la forme change vite. La
forme cesse de changer quand la corde est accordée.
Trop bas. Juste. Trop haut.
Type 7 (mode stroboscopique)
Accordez la corde de sorte que l’onde cesse de déler. L’onde
déle de droite à gauche quand la hauteur est trop basse et de
gauche à droite quand la hauteur est trop élevée.
Trop bas. Juste. Trop haut.
Type 8
Accordez la corde de sorte que le chat attrape le plumeau. Le
plumeau se courbe vers le bas quand la hauteur est trop basse
et vers le haut quand la hauteur est trop élevée.
Trop bas. Juste. Trop haut.
Type 9
Accordez la corde de sorte que le train s’arrête au point . Le
train s’arrête avant quand la hauteur est trop basse et dépasse
quand la hauteur est trop élevée.
Trop bas. Juste. Trop haut.
Type 10
Accordez la corde de sorte que la personne soit capturée par
l’ovni. La personne se trouve à gauche quand la hauteur est
trop basse et à droite quand la hauteur est trop élevée.
Trop bas. Juste. Trop haut.
Type 11
Accordez la corde de sorte que le niveau d’eau atteigne le re-
père de l’évier. Le niveau d’eau est en dessous du repère quand
la hauteur est trop basse et au-dessus du repère quand la hau-
teur est trop élevée.
Trop bas. Juste. Trop haut.

- 9 -
Spécications
Gamme: 12 notes tempérament égal
Plage de détection (onde sinus):
A0 (27,5 Hz) ~ C8 (4186 Hz)
Précision: +/-0,1 centième
(mode d’achage: Type 6 uniquement)
Hauteur de référence:
A4 = 436 Hz ~ 445 Hz (paliers de 1 Hz)
Mode d’achage: 11 types
Plage de reconnaissance du tempo (AW-OTB uniquement):
80 à 160 battements par minute (bpm)
Dimensions (LxPxH):
51 mm x 64 mm x 71 mm
Poids: 35 g (pile comprise)
Alimentation: Une pile AAA (alcalines ou au nickel-mé-
tal-hydrure)
Autonomie de la pile:
Environ 18 heures (utilisation continue de
l’accordeur, entrée continue de la note A4,
avec une pile alcaline)
Accessoires fournis:
Guide de prise en main, une pile AAA
*M Les réglages sont conservés même quand l’appareil est
mis hors tension.
• Lescaractéristiquesetl’aspectduproduitsontsusceptibles
d’être modiés sans avis préalable en vue d’une amélioration.

- 10 -
Teile des AW-OTG/AW-OTB
AW-OTG
AW-OTB
a. Einschalttaste b. DISPLAY-Taste
c. Display d. Batteriefach (Rückseite)
e. TUNING/CHORD-Taste (AW-OTG)
TUNING/TEMPO-Taste (AW-OTB)
f. CALIB-Taste
Einsetzen der Batterie
Bei erschöpften Batterie er-
scheint einige Sekunden lang
ein Batteriesymbol im Display.
Ersetz en Sie die Batterie um-
gehend durch eine neue.
1. Klappen Sie den Batterie-
fachdeckel auf der Rückseite des
Stimmgeräts in Pfeilrichtung auf.
2. Legen Sie die Batterie ein und
achten Sie hierbei auf die richtige
Polarität. Schließen Sie den De-
ckel.
Anbringen am Instrument
und Bewegungsspielraum
Das AW-OTG/AW-OTB stimmt Ihr Instrument, indem es dessen
Schwingungen aufnimmt. Aus diesem Grund sollte das AW-
OTG/AW-OTB zum Stimmen an der Kopfplatt e Ihres Instru-
ments angebracht werden. Darüber hinaus kann das AW-OTG/
AW-OTB frei bewegt werden, um die Ablesbarkeit des Displays
zu verbessern.
Das AW-OTG/AW-OTB kann beschädigt werden, wenn inner-
halb des Bewegungsspielraums übermäßige Kraft auf das
Gerät ausgeübt wird bzw. wenn versucht wird, es über den
Bewegungsspielraum hinaus zu bewegen.
15°
15°
100°
180°
360°
Bitte befestigen sie das AW-OTG/AW-OTB vorsichtig an ih-
rem Instrument. Wenn sie das AW-OTG/AW-OTB für längere
Zeit an ihrem Instrument befestigt lassen, kann dies zu Ver-
änderungen an der Oberäche des Instruments führen.
Abhängig von verschiedenen Faktoren wie z. B. altersbe-
dingte Veränderungen der Lackierung/Oberäche Ihres In-
strumentes, kann es vorkommen dass ein Anbringen dieses
Produkts zu einer Beschädigung führt.
Ein-/ausschalten
Drücken Sie die Einschalttaste, um das AW-OTG/AW-OTB ein-
zuschalten. Zum Ausschalten drücken Sie die Einschalttaste
erneut.
Wenn etwa drei Minuten lang kein Eingangssignal anliegt,
schaltet sich das AW-OTG/AW-OTB automatisch aus (Die Ener-
giesparfunktion).
Tuning
1. Ändern Sie gegebenenfalls die Referenztonhöhe und vom
Displaytyp. Gehen Sie hierbei wie folgt vor.
2. Spielen Sie eine Note und stimmen Sie die Saite.
Je nach Displaytyp wird unterschiedlich angezeigt, ob die
Saite korrekt gestimmt ist. (¬Einstellen des Displaytyps)
Beispiel : Typ 1 des AW-OTG
GUITAR :
6E
5A
4D
1E
2B
3G
BASS : 4E, 3A, 2D, 1G
