Krabat Runner S2 User manual

Krabat Runner S2
Bruksanvisning og monteringsveiledning /
User manual and assembly guide

2
B-05 V.1.0 03.12.2020
Sikkerhet
Alle Krabatprodukter er CE merket i henhold til MDR 2017/745 og 93/42 / EØF, klasse 1 av 14 juni
1993 - Medisinsk utstyrsdirektiv. Dette sertifiserer at den oppfyller alle relevante europeiske
sikkerhetskrav. Denne håndboken er godkjent i henhold til disse standardene. Holdbarheten til
produktet tilsvarer en levetid på ca. 5 år under normal bruk. Etter ca 5 år produktet bør bli renovert
av Krabat AS eller en godkjent partner for å forlenge produktets levetid. All service må utføres av
Krabat eller en autorisert partner.
Produkter med elektriske komponenter må sendes til Krabat for en teknisk gjennomgang /
overhaling før den sendes ut for å brukes igjen.
CE-merket skal fjernes hvis produktet er modifisert, eller ikke-originale deler brukes!
Justeringer som ikke er beskrevet i Krabat stauser skal kun utføres av Krabat, eller ved personell
godkjent av Krabat.
Krabat produkter er ikke leker! Feil bruk kan forårsake skade på både bruker og/eller produktet.
Garanti
Krabat gir en garanti på 2 år for alle produkter. Denne garantien er rettet mot defekter i utførelse
eller materialer. Garantien kan reduseres eller frafalle hvis service eller daglig vedlikehold ikke
overholdes. Det er kundens ansvar å sørge for at vedlikehold utføres.
Garantien dekker ikke utilsiktet skade, inkludert skade forårsaket av feil bruk eller manglende
vedlikehold. Garantien dekker ikke vanlig slitasje eller slitedeler.
Garantien er ugyldig hvis ikke-originale deler brukes, eller hvis produktet repareres eller endres av
personell som ikke er godkjent av Krabat

3
B-05 V.1.0 03.12.2020
Safety
All Krabat products are CE marked according to MDR 20/745 and 93/42 / EØF, Class 1 of 14 June
1993 - Medical Device Directive. This certifies that it meets all relevant European safety
requirements. This manual is approved according to these standards. The shelf life of the product
corresponds to a lifespan of about 5 years under normal use. After about 5 years the product should
be renovated by Krabat AS or an approved partner to extend the product’s service life. All service
must be performed by Krabat or an authorized partner.
Products with electrical components must be submitted to Krabat for a technical review / overhaul
before it is sent out to use again.
The CE-label is to be removed if the product is modified, or non-original parts are used!
Adjustments not described in Krabat user manuals shall only be carried out by Krabat, or by
personnel approved by Krabat.
Krabat products are not toys! Improper use may cause damage to both user and/ or the product.
Warranty
Krabat provide a guarantee of 2 years for all products. This guarantee is aimed at defects in
workmanship or materials. The guarantee may be reduced or waive if service or daily maintenance
are not observed. It is the customer’s responsibility to ensure that maintenance is carried out.
The warranty does not cover accidental damage, including damage caused by improper use or lack of
maintenance. The warranty does not cover normal wear or wear parts.
The warranty is void if non-original parts are used, or if the product is repaired or modified
by personnel not approved by Krabat.

4
B-05 V.1.0 03.12.2020
Informasjonen i denne bruksanvisningen var korrekt ved publiseringstidspunktet.
Informasjonen kan endres av produsenten uten forvarsel, gå derfor inn på www.krabat.no
for oppdatert bruksanvisning og til enhver tid oppdatert teknisk informasjon om
produktet.
The information in this manual was correct at the time of publication. The information can
be changed by the manufacturer without notice, therefore go to www.krabat.no for
updated instructions for use and updated technical information about the product at all
times.
Revisions historie:
Revisjon:
Dato:
Forfatter:
Notat:
1.0
04.05.2021
U. Sollid
Etablert/Established

5
B-05 V.1.0 03.12.2020
B-05 –Krabat Runner S2 –Bruksanvisning / User manual
Hoveddeler/ Main Parts
01 Krabat Runner
02 Sete, komplett/ Seat, complete
Nødvendig verktøy / Necessary tools:
Dersom setedybde eller -vinkel ønskes justert, bruk en 4mm Unbrakonøkkel / If seat depth- or seat
angle adjustment is required, use a 4mm Allen key
Attention: Fest skruer og hendler godt / Tighten screws and handles properly
01
02

6
B-05 V.1.0 03.12.2020
Monteringsveiledning / Installation instructions:
Styre/ Handlebar:
1. Løft styret opp til stående posisjon / Raise the handlebar to an upright position
2. Roter hendelen oppover for å låse styret i posisjon/ Move the handle upwards to lock the
handlebar
3. Roter sikringen for å låse hendelen, som vist under/ Rotate the safety catch to lock the
handle, as shown below
Note: Sikringen må være på så lenge Krabat Runner er i bruk / The safety catch must be engaged at
all times when Krabat Runner is in use!
4. Styret justeres i høyden ved å løsne klemmen, flytt styret til ønsket høyde og stram
klemmen / The height of the handlebar can be adjusted by loosening the clamp, move
handlebar to the desired height and tighten the clamp
Handle
Safety catch
Clamp

7
B-05 V.1.0 03.12.2020

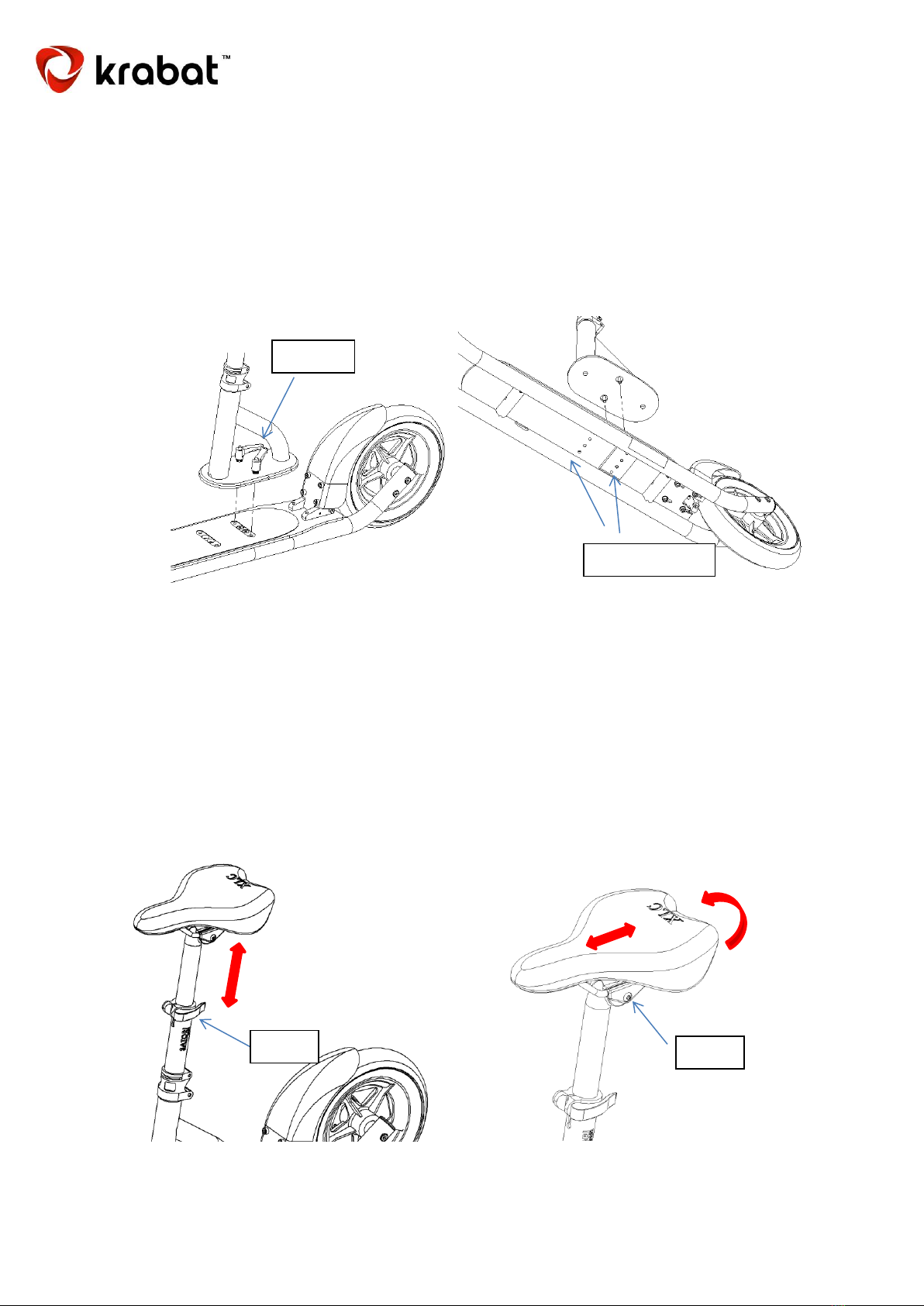

Sete/ Seat:
5. Festeplaten kan flyttes til fremre posisjon hvis ønskelig. Plasser de to skruhendlene i
korresponderende gjengede hull og skru begge to godt til. For å hindre at hendlene blir
ødelagt anbefaler vi å dra de to hendlene opp og rotér dem som vist på illustrasjonen
/ The handlebar reach can be reduced by by moving the fastening plate to the forward
position. Place the two handles in corresponding threaded holes and tighten both handles
firmly. To avoid damage to the handles, we recommend that the two handles are pulled up
and rotated to the position shown on the illustration.
6.
Justering/ Adjustment:
7. Høydejustering: Løsne klemmen, flytt setet til ønsket høyde og stram klemmen / Height
adjustment: Loosen the clamp, move the seat to desired height and tighten the clamp
8. Dybdejustering / vinkeljustering: Løsne de to skruene (en på hver side), flytt setet til ønsket
posisjon og stram godt til / Adjustment of seat depth and seat angle: Loosen the two screws
(one on each side), move seat to desired position and tighten both screws firmly
Clamp
Screw
Fastening plate
Handles

8
B-05 V.1.0 03.12.2020
Ledsagerbøyle/ Push bar (ekstrautstyr/accessories)
Krabat Runner kan leveres med en ledsagerbøyle. Denne kan ettermonteres ved behov / Krabat
Runner may be equipped with a Push bar. This item can be retrofitted if needed
9. Fjern de 4 skruene som fester skjermen / Remove the 4 screws holding the fender
10. Fest ledsagerbøylebraketten med 4 tilhørende skruer utenpå skjermen, se bildet for retning
på brakett / Fasten the push bar clamp with 4 new provided screws, see picture for
orientation of clamp.
11. Dra ut låseknappen og skyv Ledsagerbøylen helt ned i røret. Sørg for at låseknappen klikker i
lås før klemmen strammes / Pull out the plunger and insert the Push bar in the tube as far as
it goes. Make sure that the plunger locks into position before tightening the clamp
Note: Ledsagerbøylen låses med en låseknapp for dobbelt sikring / The Push bar locks in place with
a plunger, for added safety
Push bar
Safety Plunger
Handle
Pushbar Clamp

9
B-05 V.1.0 03.12.2020
Kurv for oppbevaring/ Bicycle basket for storage (ekstrautstyr/ accessories):
12. Det er mulig å montere kurv på Krabat Runner. Kurv med bøyle kan henges over styret. Kurv
med hull/sliss kan skrus fast i plast brakett (illustrasjonen viser kurv med begge typer feste) /
Krabat Runner can be equipped with a basket. Both handlebar mounted basket and screw
attachment may be used (illustration shows basket with both types of attachments)
Styredemper/Steering damper (ekstrautstyr/ accessories):
13. Ved å montere en styredemper (ekstrautstyr) kan styringen gjøres tregere. Den kan
monteres i 2 posisjoner, en for «lite» demping og en for «normal» demping (vist på
illustrasjonen)
/ By mounting a steering damper (optitional) the steering will be slower to turn. There are
two mounting options, inner hole = less dampening and outer hole (shown on illustration) =
more dampening. The outer hole may also be used for a rope
Bicycle cart
Mounting Option

10
B-05 V.1.0 03.12.2020
Bremser bør ha jevnlig vedlikehold
for å fungere optimalt /
Brakes should be maintained on a
regular basis for optimal function

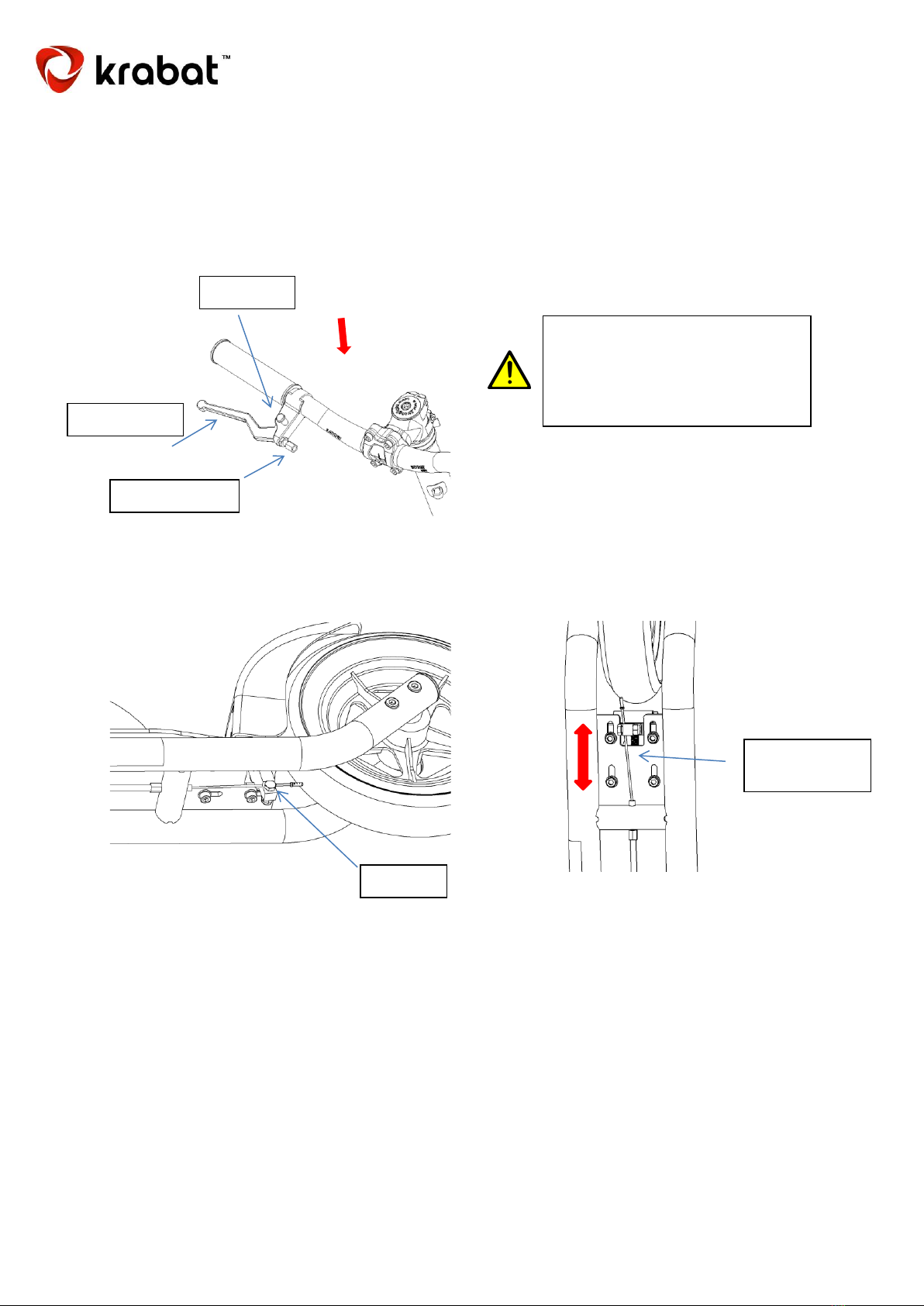

Brems - Parkeringsbrems/ Brake - Parking brake:
Krabat Runner er utstyrt med en kombinert kjørebrems/ parkeringsbrems / Krabat Runner is
equipped with a combined brake/ parking brake
14. For å aktivere parkeringsbremsen, press inn bremsehendelen og trykk deretter ned
låseknappen / To activate the parking brake, first apply force to the brake handle, then push
the Lock knob down
15. Bremsen justeres normalt med justeringsskruen på bremsehendelen. Ved behov for
ytterligere justering kan man flytte festepuktet på wiren med låsemutteren eller posisjonere
bremsen nærmere/lengre unna hjulet med de 4 festeskruene for bremsen / To adjust the
tension of the brake wire, turn the adjuster screw on the brake handle. If further
adjustments is needed, adjust the attachment point for the wire at the lock nut, or re-
position the brake with the 4 brake attachment screws.
Brake handle
Lock knob
Lock nut
Adjuster screw
4 attachment
screws
