Kratki PATIO User manual

GAZOWY OGRZEWACZ OGRODOWY PATIO
instrukcja obsługi i montażu
kratki
GARDEN GAS HEATER PATIO
Installation and operating instructions (EN)

Information for the installer: Keep the manual with your device.
Information for the owner (buyer): Keep the manual for your future needs.
Informacja dla instalatora: Zostawić instrukcję razem z urządzeniem.
Informacja dla właściciela (nabywcy): Zachowaj instrukcję dla przyszłych potrzeb.

3
UWAGA!
URZĄDZENIE JEST GORĄCE W TRAKCIE PRACY!
W WYNIKU KONTAKTU Z GORĄCYMI POWIERZCHNIAMI URZĄDZENIA, MOGĄ WYSTĄPIĆ POPA-
RZENIA. DZIECI, OSOBY STARSZE (LUB INNE OSOBY WYMAGAJĄCE OPIEKI), ZWIERZĘTA, ODZIEŻ,
ŁATWOPALNE MEBLE, CZY JAKIEKOLWIEK PALIWA LUB INNE MATERIAŁY ŁATWOPALNE POWINNY
ZNAJDOWAĆ SIĘ Z DALA OD URZĄDZENIA.
PAMIĘTAJ ABY ZADBAĆ O KONSERWACJĘ URZĄDZENIA ZGODNIE Z ZALECENIAMI NINIEJSZEJ IN-
STRUKCJI!
Przeczytaj instrukcję do końca i udostępnij ją każdemu ewentualnemu użytkownikowi urzą-
dzenia zanim podejmie się jego obsługi.
Jakiekolwiek modykacje urządzenia są całkowicie zabronione. Nigdy nie próbuj przerabiać
urządzenia lub jego jakiejkolwiek części. Wszelkie zmiany lub modykacje skutkują natych-
miastową utratą gwarancji oraz utratą ważności wszelkich certykatów urządzenia.
Urządzenie musi być zainstalowane i serwisowane wyłącznie przez wykwalikowanego in-
stalatora.
Dziękujemy Państwu za zakup gazowego ogrzewacza ogrodowego PATIO.To urządzenie zostało
zaprojektowane z myślą o Państwa bezpieczeństwie i komforcie.Wyrażamy pewność, że będą
Państwo zadowoleni ze swojego wyboru ze względu na zaangażowanie jakie włożyliśmy w pra-
cę nad projektem i produkcją tego urządzenia. Przed instalacją i użytkowaniem, prosimy o do-
kładne zapoznanie się z niniejszą instrukcją. Jeśli mają Państwo jakieś pytania lub zastrzeżenia,
prosimy o kontakt z naszym działem technicznym. Wszelkie dodatkowe informacje są dostępne
na naszej stronie internetowej www.kratki.com.
PL
UWAGA
!
GORĄCA SZYBA MOŻE
POWODOWAĆ OPARZENIA
NIE DOTYKAJ SZYB PRZED
ICH WYCHŁODZENIEM
NIGDY NIE POZOSTAWIAJ DZIECI I INNYCH OSÓB NIEŚWIA-
DOMYCH W POBLIŻU PRACUJĄCEGO URZĄDZENIA.

4
Kratki.pl Marek Bal jest znanym i cenionym producentem urządzeń grzewczych zarówno na rynku pol-
skim jak i europejskim. Nasze produkty wykonywane są w oparciu o restrykcyjne normy.
Każdy wyprodukowany przez rmę ogrzewacz ogrodowy poddawany jest zakładowej kontroli jakości,
podczas której przechodzi rygorystyczne testy bezpieczeństwa. Wykorzystanie w produkcji materiałó-
wo najwyższej jakości gwarantuje ostatecznemu użytkownikowi sprawne i niezawodne funkcjonowa-
nie urządzenia. W niniejszej instrukcji zawarto wszelkie informacje niezbędne do prawidłowego podłą-
czenia, eksploatacji i konserwacji wolnostojącego ogrzewacza ogrodowego zasilanego gazem – PATIO.
Ogrzewacz ogrodowy PATIO zasilany paliwem gazowym jest urządzeniem otwartym, bez systemu
odprowadzania spalin, przeznaczonym do ogrzewania powierzchni odkrytych i/lub wentylowanych.
Bardzo niskie współczynniki emisyjne gwarantują bezpieczeństwo nawet przy użytkowaniu na niedu-
żych, wentylowanych powierzchniach zakrytych. Ogrzewacz spełnia restrykcyjne wymogi dyrektyw
europejskich, dotyczące bezpieczeństwa, środowiska. Urządzenie zostało zaprojektowane i przebada-
ne zgodnie z PN-EN 14543 Wymagania dotyczące urządzeń spalających skroplone gazy węglowodoro-
we (C3-C4) – Parasolowe ogrzewacze tarasów – Promienniki bez przewodu spalinowego stosowane na
wolnym powietrzu lub w przestrzeni dobrze przewietrzanej. Przed instalacją i użytkowaniem zapoznaj
się z niniejszą instrukcją. Informacje w niej zawarte pozwolą na bezawaryjne użytkowanie urządzenia.
Instrukcja powinna być zachowana na cały okres użytkowania urządzenia.
Gazowy ogrzewacz ogrodowy PATIO został zaprojektowany do zasilania propanem lub mieszaniną
gazów propan butan. Urządzenie to jest dostępne w kilku wersjach w zależności od opcji sterowa-
nia, typu przeszklenia czy też preferencji kolorystycznych. Niezależnie od wersji, ogrzewacz PATIO jest
wyposażony w całkowicie bezpieczny, zaawansowany system sterowania gazem w dwóch wariantach
– sterowany ręcznie lub sterowany pilotem.
WYMIARY URZĄDZENIA
Rys. 1. Zwymiarowany rysunek ogrzewacza PATIO

5
SPECYFIKACJA TECHNICZNA
Parametr Jednostka Sterowanie ręczne Sterowanie pilotem
Nominalne (maksymalne) obcią-
żenie cieplne, wg Hs
kW 8,2
Minimalne obciążenie cieplne,
wg Hs
kW 4,9
System wentylacyjny - Swobodny odkryty Swobodny odkryty
Sterowanie - Ręczne Automatyczne / pilotem
Materiał wykonania - Stal Stal
Wysokość mm 1550 1550
Szerokość 467 467
Głębokość 467 467
Dane producenta:
Dane teleadresowe:
Norma europejska
Kratki.pl Marek Bal
Kratki.pl Marek Bal
ul. Gombrowicza 4, 26-660 Wsola, Polska
tel. [phone]
fax [phone]
www.kratki.com
EN 14543 + A1
INSTALACJA
Twoje urządzenie zostało przystosowane do pracy z rodzajem gazu i ciśnieniem zgodnie
z poniższą tabelą informacyjną. Nie używaj innego rodzaju gazu ani gazów o innym ciśnieniu
niż zaznaczone poniżej!
Sterowanie Kategoria Ciśnienie/Gaz Kraje przeznaczenia
Sterowanie
automatyczne
GV60
I3B/P
30 mbar, G30
BE, CY, CZ, DK, EE, ES, FR, GB, GR,
HU, IE, IT, LT, NL, NO, PT, RO, SE,
SI, SK,
37 mbar, G30 PL
50 mbar, G30 AT, CH, DE, FR, SK
Sterowanie
ręczne GV32
I3P
30 mbar, G31 FI, NL, RO
37 mbar, G31 BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT,
LT, HR, NL, PL, PT, SI, SK
50 mbar, G31 AT, CH, DE, NL
I3+
30 mbar. G30
BE, CY, CZ, DK, EE, ES, FR, GB, GR,
HU, IE, IT, LT, NL, NO, PT, RO, SE,
SI, SK
37 mbar, G31 BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT,
LT, HR, NL, PL, PT, SI, SK

6
OGRZEWACZ TEN MUSI BYĆ ZAINSTALOWANY I/LUB SERWISOWANY PRZEZ WYKWALIFIKOWA-
NEGO SPECJALISTĘ. NIE PODEJMUJ SIĘ PRÓBY MODYFIKOWANIA KONSTRUKCJI URZĄDZENIA
LUB JEGO KOMPONENTÓW. JAKAKOLWIEK MODYFIKACJA SPOWODUJE NATYCHMIASTOWĄ
UTRATĘ GWARANCJI I CERTYFIKATÓW.
UWAGA: UCHYLENIE SIĘ OD ZALECEŃ NINIEJSZEJ INSTRUKCJI W ODNIESIENIU DO INSTALACJI,
OBSŁUGI LUB UCHYLENIE SIĘ OD ZALECEŃ DOTYCZĄCYCH DOZWOLONYCH CZĘŚCI I AKCESO-
RIÓW DLA TEGO URZĄDZENIA MOŻE SKUTKOWAĆ POWAŻNYMI URAZAMI LUB USZKODZENIEM
MIENIA.
URZĄDZENIE TO ZOSTAŁO ZAPROJEKTOWANE ZGODNIE Z ZALECENIAMI RESTRYKCYJNYCH
NORM BEZPIECZEŃSTWA ORAZ ZOSTAŁO PRZEBADANE I CERTYFIKOWANE PRZEZ NOTYFIKO-
WANĄ JEDNOSTKĘ WG PN-EN 14543.
OGÓLNE INFORMACJE
WAŻNE: ZACHOWAJ TĘ INSTRUKCJĘ!
Jest ważne, aby okresowo sprawdzać poprawność funkcjonowania oraz integralność poszczególnych
podzespołów systemu sterowania gazem, a także elementy konstrukcyjne oraz szyby pod kątem ja-
kichkolwiek uszkodzeń. Bardzo ważne jest, aby system sterowania gazem pozostawał nienaruszony
i wolny od jakichkolwiek uszkodzeń. Serwisu urządzenia może dokonywać jedynie wykwalikowany
serwisant posiadający odpowiednie uprawnienia. Nieprzestrzeganie tych zasad może skutkować po-
ważnym ubytkiem na zdrowiu, a nawet śmiercią oraz uszkodzeniem mienia.
Instalacja i użytkowanie musi przebiegać według obowiązującego w danym kraju prawa budowla-
nego. Twój autoryzowany sprzedawca może pomóc Ci ustalić jakie środki bezpieczeństwa należy
zachować podczas instalacji czy użytkowania urządzenia. W niektórych przypadkach może zaistnieć
konieczność zdobycia zezwolenia na instalacje lub eksploatację takiego urządzenia. Zawsze konsultuj
się z autoryzowanym sprzedawcą lub inspektorem budowlanym w celu ustalenia jakie regulacje doty-
czą użytkowania i/lub instalacji urządzenia w Twojej okolicy. W przypadku braku zapisów regulujących
instalację i użytkowanie, należy bezwzględnie stosować się do zaleceń z instrukcji oraz kodeksu bez-
pieczeństwa pożarowego.
Nie należy włączać urządzenia, jeśli którykolwiek z jego elementów został wcześniej zdemontowany,
uszkodzony lub zniszczony. Przed ponownym użyciem, należy bezwzględnie wymienić brakującą lub
uszkodzoną część oryginalnym zamiennikiem wskazanym przez producenta.
Jeżeli doszło do zalania urządzenia, a zwłaszcza, elementów systemu sterowania gazem lub palnika,
należy wyłączyć urządzenie i skonsultować się z działem technicznym lub wykwalikowanym serwi-
santem w celu sprawdzenia czy ponowne użytkowanie będzie wymagało wymiany, któregokolwiek z
elementów systemu.
INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
Urządzenie wyłącznie do użytku zewnętrznego lub w przestrzeniach dobrze wentylowanych!
Przestrzeń dobrze wentylowana musi mieć odsłonięte 25% powierzchni. Powierzchnia ta wyznacza-
na jest na podstawie sumy powierzchni ścian danej przestrzeni użytkowej.
Ze względu na możliwość występowania wysokich temperatur, zwłaszcza na szybach urządzenia,
wszelkie materiały łatwopalne powinny być zlokalizowane w bezpiecznej odległości od urządzenia.
Dzieci osoby starsze oraz inne osoby nieświadome powinny zostać poinformowane i ostrzeżone

7
o możliwości występowania wysokich temperatur na urządzeniu w trakcie jego pracy i zaraz po jego
wygaszeniu oraz powinny unikać kontaktu z urządzeniem, aby zapobiec oparzeniom i zapłonowi
odzieży.
Należy używać wyłącznie typu gazu i typu butli gazowej określonych przez producenta.
W przypadku silnego, gwałtownego wiatru należy zabezpieczyć urządzenie przed przewróce-
niem się.
Małe dzieci, niemowlęta, osoby niedołężne i inne osoby wymagające szczególnej uwagi, przebywające
w przestrzeni urządzenia powinny być objęte szczególnym nadzorem. Osoby te mogą być szczególnie
narażone na przypadkowy kontakt z urządzeniem. W razie potrzeby, aby ograniczyć dostęp do urzą-
dzenia, należy rozważyć zastosowanie barierek ochronnych.
NIGDY NIE ZASŁANIAJ OTWORÓW WENTYLACYJNYCH POMIESZCZENIA NA BUTLĘ!
Nie należy uderzać ani opierać się o żadne elementy urządzenia, zwłaszcza szyby.
UWAGA: Szyby w urządzeniu nie mogą być zastąpione innymi szybami niż tymi dostarczonymi przez
producenta lub przez niego zalecanymi.
Pod żadnym pozorem nie wolno stosować paliw stałych (drewno, papier, węgiel, etc.) w tym urzą-
dzeniu. STANOWCZO ZABRANIA SIĘ używania jakichkolwiek paliw ciekłych lub innych materiałów
łatwopalnych do rozpalania urządzenia!
By uniknąć wypadków nie zaleca się zezwalania na używanie urządzenia osobom niezaznajomionym
z obsługą urządzenia. Dla bezpieczeństwa, zawsze używaj rękawiczek i gogli przy pracach konserwa-
cyjnych.
UWAGA!
- Odłącz dopływ gazu do urządzenia przed wymianą baterii, sterownika lub odbiornika.
- Zawsze upewniaj się, że dopływ gazu jest odcięty przed kontrolą, serwisem lub czyszczeniem urzą-
dzenia.
ELEMENTY ZESTAWU – PIERWSZE ODPAKOWANIE ZAKUPIONEGO OGRZEWACZA
Jeśli podczas kontroli przesyłki zauważone zostaną jakiekolwiek uszkodzenia lub braki, skontaktuj się
ze swoim autoryzowanym sprzedawcą.
Prosimy o upewnienie się, że wszystkie elementy zestawu nie uległy uszkodzeniu w trakcie transportu.
Kontrola powinna mieć miejsce w obecności dostawcy. Zakupiony ogrzewacz powinien zawierać kom-
pletny zestaw przyłączeniowy do butli z gazem.
DLA OPCJI ZE STEROWANIEM PILOTEM:
• Kompletny, gotowy do użycia palnik wraz z pełnym systemem kontroli sterowania gazem uzbro-
jonym w sterownik MERTIK MAXITROL GV60M1, odbiornik MERTIK MAXITROL B6R-R8U oraz pilot
zdalnego sterowania.
• Zestaw kamieni ozdobnych na palnik.
• Instrukcja montażu i obsługi urządzenia.
• Stalowy korpus z kółkami i stopkami stabilizującymi.
• Wąż 0,6 m z reduktorem i przeciw przechyłowym zaworem bezpieczeństwa
DLA OPCJI ZE STEROWANIEM RĘCZNYM:
• Kompletny, gotowy do użycia palnik wraz z pełnym systemem kontroli sterowania gazem uzbrojo-
nym w sterownik MERTIK MAXITROL GV32.

8
• Zestaw kamieni ozdobnych na palnik.
• Instrukcja montażu i obsługi urządzenia.
• Stalowy korpus z kółkami i stopkami stabilizującymi.
• Wąż 0,6 m z reduktorem i przeciw przechyłowym zaworem bezpieczeństwa
Gazowy ogrzewacz ogrodowy PATIO został zaprojektowany z myślą o Państwa wygodzie, dlatego ist-
nieją dwie opcje sterowania: ręczne oraz z użyciem bezprzewodowego pilota. Urządzenie jest wyposa-
żone w nowoczesny system sterowania gazem zabezpieczającym przed niekontrolowanym wyciekiem
gazu.
INSTALACJA – WPROWADZENIE
Podłączenie ogrzewacza do butli z gazem płynnym oraz jego regulację i sprawdzenie szczelno-
ści instalacji, powinien wykonać wyłącznie uprawniony instalator urządzeń gazowych lub tech-
nik autoryzowanego zakładu serwisowego, zgodnie z obowiązującymi przepisami, co powinno
być potwierdzone na karcie gwarancyjnej wyrobu. Brak takiego potwierdzenia unieważnia
gwarancję!
INSTALACJA URZĄDZENIA I PRZECHOWYWANIE BUTLI POWINNY BYĆ ZGODNE Z OBOWIĄZU-
JĄCYMI PRZEPISAMI.
Urządzenie posiada otwartą komorę spalania bez opcji podłączenia go do przewodu kominowego.
Ogrzewacz PATIO jest sprzedawany z preinstalowanym systemem kontroli sterowania gazu, jednak
przed pierwszym użyciem zaleca się skontrolowanie szczelności układu ze względu na możliwość jego
rozszczelnienia w transporcie. Wszelkie instrukcje dotyczące prawidłowego podłączenia systemu, in-
stalacji ścian, drzwi oraz przeszklenia znajdą Państwo poniżej w dalszej części instrukcji.
UWAGI ODNOŚNIE PRZEMIESZCZANIA URZĄDZENIA:
To urządzenie jest wyposażone w kółka służące do łatwego przemieszczania urządzenia. Przed prze-
mieszczeniem ogrzewacza, upewnij się, że wszystkie hamulce kółek zostały odblokowane, dopływ
gazu został odcięty, a drzwiczki są zamknięte. Jeżeli nierówności lub spadek podłoża są niebezpiecz-
nie duże, przed przesunięciem ogrzewacza należy odłączyć butlę z gazem dla własnego bezpie-
czeństwa i przenieść ją oddzielnie. Przemieszczanie urządzenia, gdy jest ono w trakcie pracy jest
surowo zabronione. Po ustawieniu ogrzewacza w pożądanym miejscu należy zablokować hamulce
na przynajmniej dwóch kółkach.
ZASADY INSTALACYJNE
Instalacja powinna być przeprowadzona zgodnie z wymogami prawa obowiązującego na terenie da-
nego kraju lub regionu. W razie braku takich przepisów, należy stosować się do zasad zawartych w tej
instrukcji oraz zasad bezpieczeństwa przeciwpożarowego.
To urządzenie zostało przebadane pod kątem jakości i bezpieczeństwa oraz certykowane przez no-
tykowany instytut.
UWAGA!
Ogrzewacz jest przystosowany do pracy z butlą gazową 11kg przeznaczoną do magazynowania
mieszaniny gazów propan – butan. Elastyczny przewód przyłączeniowy powinien być przeznaczo-
ny do gazu płynnego!
Urządzenie jest sprzedawane z kompletną automatyką i przewodami łączącymi palnik główny i
kontrolny ze sterownikiem. Nie należy używać zamiennych elementów systemu innych niż zainsta-
lowane lub dostarczane przez producenta.

9
WYBÓR MIEJSCA POŁOŻENIA OGRZEWACZA OGRODOWEGO PATIO
Gazowy ogrzewacz ogrodowy PATIO jest urządzeniem mobilnym, zdolnym do przemieszczania się w
dowolnie wybrane miejsce. Istnieją jednak ograniczenia, do których bezwzględnie należy się stoso-
wać. Urządzenie ze względu na możliwość występowania wysokich temperatur na jego zewnętrznych
powierzchniach, zwłaszcza szybach należy trzymać z dala od materiałów łatwopalnych, a także ze
względu na otwartą komorę spalania bez możliwości podłączenia do przewodów kominowych, po-
winno być użytkowane w otwartych przestrzeniach lub w pomieszczeniach dobrze wentylowanych.
BEZWZGLĘDNIE ZABRONIONE JEST ustawianie urządzenia w innym niż pionowym ułożeniu.
Wskazówki dotyczące prawidłowej i bezpiecznej instalacji urządzenia:
• Podłącz reduktor do butli z płynnym gazem, tak aby zawór przeciw przechyłowy znajdował się
w pozycji pionowej. Podłączenie go w inny sposób może skutkować blokowaniem dopływu gazu do
urządzenia. W tym celu użyj odpowiednich narzędzi. Dokręcenie reduktora ręcznie jest niewystar-
czające i może skutkować wyciekiem gazu. Wymiana i/lub podłączenie butli powinno mieć miejsce
w miejscach dobrze wentylowanych.
• Pamiętaj aby przed podłączeniem reduktora upewnić się, że gumowe uszczelki znajdują się na
swoim miejscu i nie są uszkodzone. Jeśli tak nie jest, urządzenie nie może być używane do chwili
wymiany uszczelki.
• Pamiętaj, że butla z gazem powinna stać zawsze w pozycji pionowej, a przewód łączący butlę
z palnikiem powinien być ułożony w taki sposób by nie wchodził w kontakt z ostrymi przedmiotami
lub krawędziami, a także gorącymi elementami palnika.
• Sprawdź poprawność i szczelność zainstalowanego systemu kontroli sterowania gazem oraz ca-
łego układu gazowego urządzenia. W tym celu możesz użyć wody z mydłem lub dedykowanego
rozpylacza do wykrywania wycieków gazu. Aby sprawdzić szczelność pokryj wodą z mydłem lub
rozpylaczem wszelkie łączenia (butla-reduktor, reduktor – zawór przechyłowy, zawór przechyło-
wy - wąż gazowy, wąż gazowy - blok gazowy sterownika, blok gazowy - przewody miedziane
iskrownika i palnika głównego, dysza palnika głównego - przewód miedziany) pomiędzy butlą,
a sterownikiem oraz te za blokiem gazowym, a następnie rozpal urządzenie, tak aby gaz wypełnił
również odcinek od bloku gazowego do dysz palnika. Jeśli na łączeniach pojawią się pęcherzyki,
oznaczać to będzie, że w tym miejscu znajduje się nieszczelność.
• Zdejmij szyby zgodnie z instrukcjami znajdującymi się na stronie 18, ułóż równomiernie elementy
ozdobne na palniku zgodnie z graką (rys. 7), po czym zainstaluj je ponownie.
UWAGA: Bezpieczne odległości od materiałów łatwopalnych, które należy zachować zgodnie ze
wskazaniami niniejszej instrukcji zostały ustalone na podstawie testów bezpieczeństwa. Materiała-
mi łatwopalnymi możemy nazwać wszystko co może się zapalić, a więc papier, drewno, wszelkiego
rodzaju paliwa, plastik, odzież itp. Wyznaczona przestrzeń nie jest ograniczona przez materiały nie-
palne, ale dotyczy też materiałów łatwopalnych znajdujących się bezpośrednio za przedmiotami
niepalnymi, narażonymi na kontakt z urządzeniem.
Jeśli nie jesteś pewny co do charakteru palności jakiegokolwiek materiału w obrębie urządzenia,
skonsultuj się z przedstawicielami straży pożarnej.
Pamiętaj, że materiały ognioodporne uważa się za palne pomimo swojej ognioodporności. Mogą
być trudne w podpaleniu, ale również się palą.

10

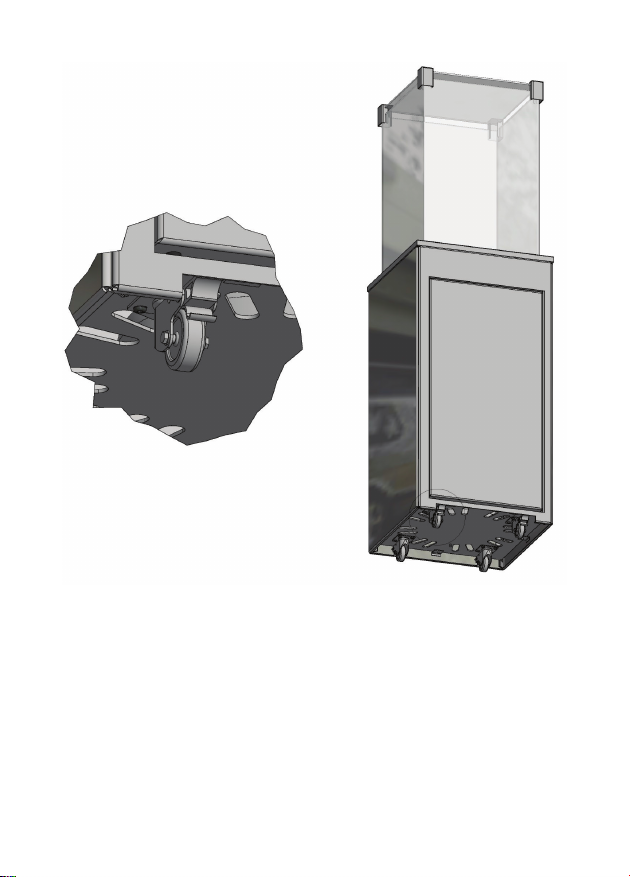

Rys. 2. Kółka z hamulcami ułatwiające przemieszczanie i bezpieczne ustawianie urządzenia.
Dla bezpieczeństwa po ustawieniu ogrzewacza w wybranym, docelowym miejscu i zablokowaniu ha-
mulców należy bezwzględnie opuścić i zablokować wsporniki zabezpieczające przed przewróceniem.

11

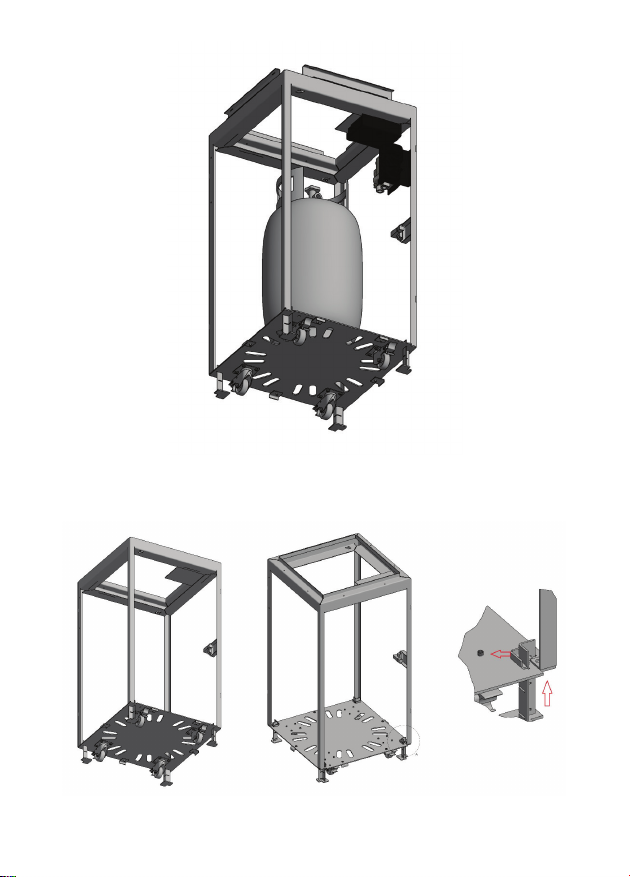

Rys. 3. Wsporniki regulowane
Rys. 4. Schemat regulacji wsporników
Należy odbezpieczyć blokadę wspornika, opuścić wsporniki i zablokować je na ostatnim otworze
(Rys.4).

12
UWAGA!
BEZWZGLĘDNIE ZABRANIA SIĘ UŻYWANIA OGRZEWACZA NA OTWARTEJ PRZESTRZENI W TRAKCIE
OPADÓW ATMOSFERYCZNYCH.
PRZECHOWYWANIE OGRZEWACZA NA ZEWNĄTRZ BUDYNKU JEST DOZWOLONE WYŁĄCZNIE PRZY
ZAKRYCIU GO DEDYKOWANYM, PRZECIWDESZCZOWYM POKROWCEM.
W INNYM WYPADKU OGRZEWACZ POWINIEN ZNAJDOWAĆ SIĘ W TAKIM MIEJSCU, W KTÓRYM ZA-
BEZPIECZONY JEST PRZED ZALANIEM I WPŁYWEM NISKICH TEMPERATUR.
URZĄDZENIE ZNAJDUJĄCE SIĘ W STANIE SPOCZYNKU POWINNO BYĆ BEZWZGLĘDNIE ODCIĘTE OD
DOPŁYWU GAZU. (ZAWÓR GAZUW POZYCJI ZAMKNIĘTEJ), WSZYSTKIE HAMULCE POWINNY BYĆ ZA-
BLOKOWANE, A URZĄDZENIE ZABEZPIECZONE PRZED MOŻLIWOŚCIĄ UPADKU. JEŚLI NIE MA MOŻ-
LIWOŚCI ZABEZPIECZENIA URZĄDZENIA PRZED PRZEWRÓCENIEM SIĘ NA CZAS POZOSTAWIENIA
GO BEZ UWAGI, BUTLĘ Z GAZEM NALEŻY ODŁĄCZYĆ I POZOSTAWIĆ JĄ W BEZPIECZNYM MIEJSCU.
WYMOGI DOTYCZĄCE PRZESTRZENI WOKÓŁ OGRZEWACZA WOLNEJ OD MATERIAŁÓW ŁATWO-
PALNYCH
Gazowy ogrzewacz ogrodowy PATIO został przebadany i dopuszczony do ogrzewania przestrzeni
otwartych lub dobrze wentylowanych z zastrzeżeniem zachowania bezpiecznych odległości od mate-
riałów łatwopalnych, jak zostało to pokazane na schematach poniżej.

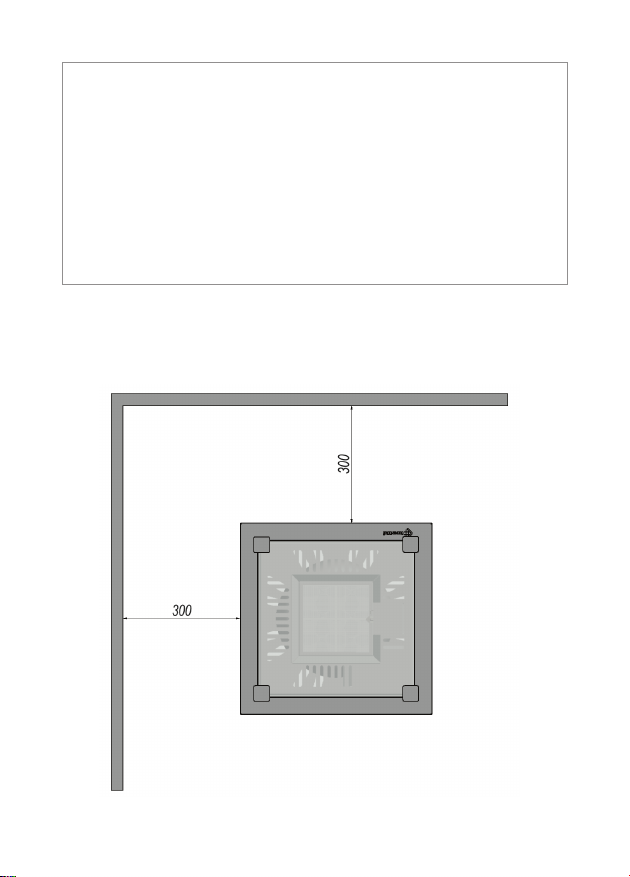

Rys. 5. Minimalna wolna przestrzeń od materiałów/przedmiotów łatwopalnych

13
Rys. 6. Minimalna wolna przestrzeń od materiałów/przedmiotów łatwopalnych
Przestrzeń wskazana powyżej jest minimalną wolną przestrzenią od materiałów łatwopalnych, chyba,
że zostanie to zniesione innym zapisem. Niezachowanie powyższych odstępów (wolnej przestrzeni)
może skutkować pożarem.

14
UŁOŻENIE KAMIENI OZDOBNYCH NA PALNIKU
Właściwa instalacja kamieni ozdobnych na ogrzewaczu PATIO.
DEMONTAŻ I WYMIANA SZYB/ŚCIAN:
Przed przystąpieniem do demontażu ścian i szyb urządzenia, upewnij się, że urządzenie jest wyłączo-
ne i wychłodzone, a dopływ gazu jest zamknięty! Okres potrzebny na wychłodzenie najgorętszych
elementów urządzenia to ok. 60 minut. Nie dotykaj szyb, ani górnych elementów obudowy przed
upływem godziny od momentu wyłączenia urządzenia.
Krok 1. Wykręć śruby mocujące ściany boczne do podstawy oraz zdejmij drzwiczki unosząc je
lekko do góry, a następnie odchylając je do siebie.

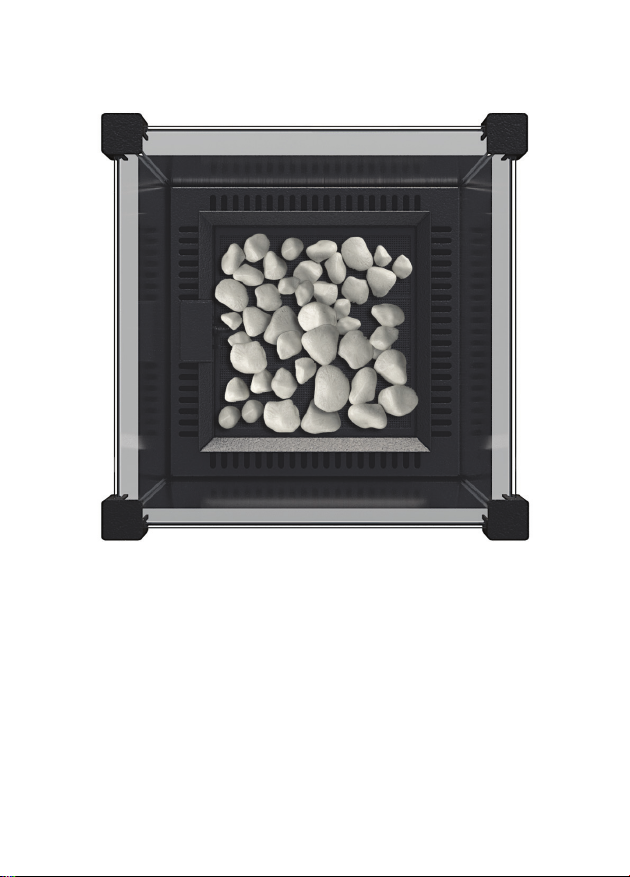

Rys. 7. Prawidłowe rozłożenie kamieni ozdobnych na palniku.
Producent zaleca używanie elementów dekoracyjnych będących w ofercie rmy. Firma Kratki.pl
Marek Bal nie ponosi odpowiedzialności za uszkodzenia wynikające z używania elementów dekora-
cyjnych, innych niż zalecane.
Jeśli elementy dekoracyjne nie zostały zainstalowane przed pierwszą instalacją, w celu ich instalacji
należy zdjąć ściany boczne i szyby urządzenia, tak jak zostało to pokazane poniżej:

15
Krok 2. Zdejmij szklaną pokrywę wraz z zaczepami, a następnie zdejmij maskownicę ścian bocz-
nych.

16
Krok 3. Odchyl ściany boczne lekko do siebie, a następnie unosząc je do góry, wyjmij je z otwo-
rów mocujących.
Krok 4. Poluzuj śruby listew dociskowych szyb i wyjmij szyby.

17
PIERWSZE URUCHOMIENIE
Przed pierwszym użyciem upewnij się, że wszystkie połączenia indywidualnych elementów system
zostały wykonany zgodnie z zaleceniami zawartymi w instrukcji. Niewłaściwe podłączenie systemu
sterowania gazem może skutkować jego uszkodzeniem.
Przez pierwsze kilka rozpaleń może być wyczuwalny specyczny zapach, utrzymujący się nawet przez
kilka godzin po użytkowaniu urządzenia. To zjawisko jest związane z wypalaniem się farby. Zwierzęta
mogą być szczególnie wrażliwe na zapachy wydzielane w trakcie dopalania się farby. Aby przyśpieszyć
ten proces zaleca się wygrzanie urządzenia na maksymalnej wielkości płomienia przez kilka godzin.
INSTALACJA SYSTEMU STEROWANIA GAZEM
UWAGA!!!
To urządzenie wraz z systemem sterowania gazem może być zainstalowane wyłącznie na ustawie-
niach fabrycznych. W modelu sterowanym pilotem, na tym etapie nie należy instalować baterii
w odbiorniku. Wcześniejsze podłączenie źródła zasilania może uszkodzić elektronikę systemu.
UWAGA!!!
Poszczególne elementy systemu sterowania gazem powinny być zainstalowane zgodnie z zalece-
niami niniejszej instrukcji.
Standardowy system sterowania gazem zawiera w zależności od opcji: sterownik MertikMaxitrol
GV32 lub GV60 wraz z odbiornikiem B6R-R8U, w którym zainstalowana antena umożliwia sterowanie
bezprzewodowym pilotem. Elementy systemu powinny być zainstalowane w miejscach do tego wy-
znaczonych. Zmiana ich położenia może narazić urządzenie na uszkodzenie ze względu na szkodliwe
temperatury lub zalanie.
Urządzenie może pracować wyłącznie z automatyką dostarczoną razem z urządzeniem. Połączenia po-
szczególnych elementów systemu zostały wykonane w taki sposób, aby zapobiec ich niewłaściwemu
podłączeniu.

18
Rys. 10. Schemat podłączenia systemu ręcznego sterowania gazem

19

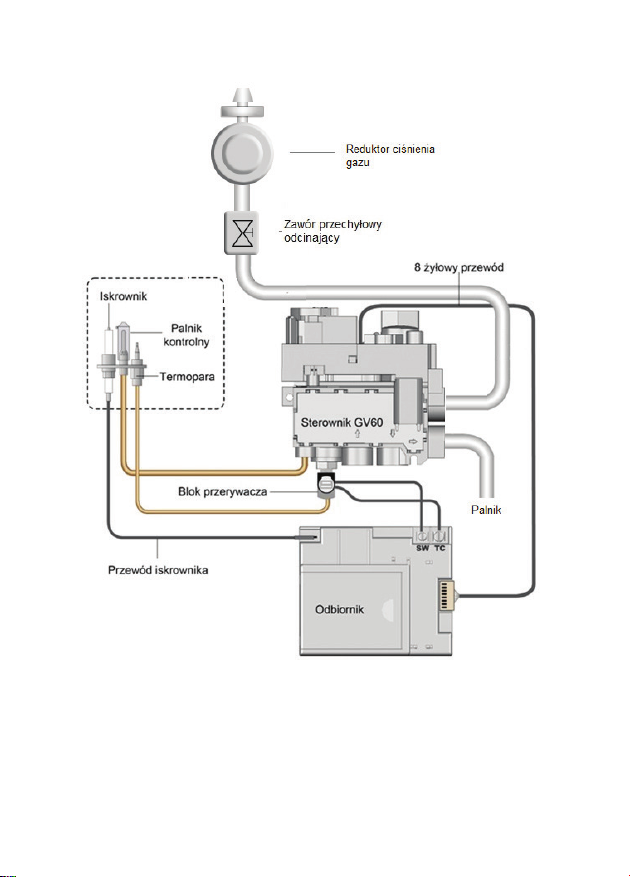

Rys. 11. Schemat podłączenia systemu automatycznego sterowania gazem

20
Należy podłączyć reduktor do butli upewniając się, ze uszczelki są na swoim miejscu (Patrz schemat
powyżej), jeśli uszczelki są sparciałe bądź uszkodzone lub jeśli, którejś z nich brakuje, nie można uży-
wać urządzenia do momentu wymiany uszczelek. Zawór musi pozostać w takiej pozycji w jakiej jest
zainstalowany fabrycznie. Podłączenie zaworu w innej pozycji skutkuje zamknięciem dopływu gazu do
urządzenia, a tym samym jego wyłączeniem.
UWAGA!!!
Zawór przeciwprzechyłowy jest zabezpieczeniem przed przewróceniem się urządzenia, dzięki czemu
w razie przewrócenia się urządzenia, zawór automatycznie odcina dopływ gazu do sterownika, co wy-
gasza płomień.
Rys. 12. Zawór antyprzechyłowy, instalowany w urządzeniu.
UWAGA!!!
Podłączenie urządzenia do źródła gazu powinno przebiegać wyłącznie, kiedy ogrzewacz jest wyłączo-
ny, a zawór na butli jest zakręcony.
UWAGA!!!
Zabrania się używania otwartego ognia podczas procesu instalacji lub podłączania butli. Niezastoso-
wanie się do tego zakazu może skutkować pożarem, wybuchem i powodować uszkodzenia mienia,
urazy ciała, a nawet skutkować utratą życia.
PODŁĄCZENIE ZASILANIA
UWAGA! (Dotyczy systemu automatycznego sterowania gazem)
Podłączenie źródła zasilania powinno mieć miejsce już po podłączeniu wszelkich innych elementów
systemu sterowania gazem. Upewnij się, że wszelkie elementy systemu sterowania gazem są szczelne
i podłączone w taki sposób by mogły pełnić swoje funkcje prawidłowo.
Wersje ogrzewacza Patio wyposażone w automatyczny system sterowania gazem za pomocą pilota
posiadają odbiornik B6R-R8U, który jest zasilany czterema bateriami 1.5V AA. Zasilanie pilota realizo-
wane jest za pomocą dwóch baterii 1,5V AAA. Konieczność wymiany baterii pilota jest sygnalizowana
przez wskaźnik w prawym górnym rogu ekranu, podczas gdy krótkie sygnały dźwiękowe pojawiające
się w ciągu 3 sekund po uruchomieniu procesu rozpalania oznaczają konieczność wymiany baterii w
