Kroll E8 User manual

E8, E12, E18
Elektroheizer Chauffage tout électrique
Betriebs-
anleitung
Electrical heater
Operating
instructions
Notice
d’utilisation
Originalbetriebsanleitung / 027191-05b / April 2017

2
Ausgabe: April 2017
Zeichnungs-Nr: 027191-05b
Technische Änderungen im Sinne der Pro-
duktverbesserung vorbehalten.
Urheberrecht und Hersteller :
Firma Kroll GmbH
Edition: April 2017
Drawing number: 027191-05b
Technical hanges in the sense of product
improvement reserved
Privilege of the producer:
Firma Kroll GmbH
Edition Avril 2017
No. du dessin: 027191-05b
conformément aux circonsstance
Toute modication réservée dans le but de
l’amélioration du produit
Droit du fabricant:
Sté Kroll GmbH
Am Aufstellungsort gelten die allgemeinen
bau- und feuerpolizeilichen Vorschriften, so-
wie die UVV (Unfallverhütungsvorschriften)
Elektroheizer nur unter Beachtung der
Betriebsanleitung in Betrieb
nehmen !
Gerät vor Trennung vom Stromnetz
über Lüftungsbetrieb abkühlen
lassenerät v
or Trennung vom Stromnetz
Transportschäden
Transportschäden müssen auf dem Spediti-
onsannahmeschein vermerkt und vom Fahrer
quittiert werden. Technische Störungen müs-
sen unverzüglich Ihrem Händler angezeigt
werden. Gerät erst nach Instandsetzung in
Betrieb nehmen.
Folgeschäden durch Betriebsausfall des
Gerätes sind von der Haftung ausge-
schlossen.
Einsatzbereich
Bausektor - Trocknen und Beheizen von Bau-
stellen, Werkshallen, Aufstellungsräumen und
Garagen.
Agrarsektor - Trocknen und Beheizen von
Ställen und Gewächshäusern
Wohnbereich - schnelles und gezieltes Heizen
für alle Räume.
Vorschriften Regulations Directives
Any cases of consequential damage due to
the failure of the device during operation
will be excluded from liability.Des dégâts
à l‘appareil de conséquence résultant d’une
interruption des générateurs d’air chaud sont
exclusde la responsabilité.The general regula-
tions as issued by the Board of Works in your
country and the accident prevention regulati-
ons, are to be followed during installation
Put into operation the electrical hea-
ter only by following the instruction
manual !
Before cutting the heater from elec-
trical supply, ensure cooling down by
working on „ventilation“
Damage during transport
Transport damages must be noted on the for-
warders receipt and signed by the driver. Your
dealer must be notied of any technical dama-
ge before the appleance is assembled and set
into operation. The heater is only be started
up after competent repair.
Any cases of consequential damage due to
the failure of the device during operation
will be excluded from liability.
Possibilites uf use
Construction eld - drying and heating con-
strutions sites, work shops, exhibition halls
and garages.
Agricultural eld - drying and heating stables
and greenhouses.
Living area - rapid and precise heat for all
rooms.
Sur le lieu du montage, les directives généra-
les des services d’urbanisme et de lutte contre
l’incendie sont valables.
Ne mettre en marche le chauffage
éléctrique qu’apres lecture de la noti-
ve technique !
Avant couper l’appareil de
l’alimentation électrique, assurez son
refroidissement en fonction
„ventilation“
Dommages au cours du transport
Les dommages survenus au cours du trans-
port doivent être notés sur le bon reception et
signé par le conducteur. Des dommages tech-
niques doivent être signalés sous 48 heures
avant le montage et la mise en service auprès
de votre revendeur. Ne mettre l’appareil en
service qu’après la remise en état.
Des dégâts à l‘appareil de conséquence
résultant d’une interruption des généra-
teurs d’air chaud sont exclusde la respon-
sabilité.
Possibilities d’utilisation
Construction - les chantiers, les atéliers, les
halles d’exposition et les garages.
Agriculture - secher et chauffer les ètables et
les serres.
Habitations - Chauffage rapide et précis pour
tous les locaux.
Vorschriften
Transportschäden
Einsatzbereich.............................................2
Inbetriebnahme............................................3
Einzelteile
E8 .....................................................4 - 5
E12 ......................................................6 - 7
E18 ......................................................8 - 9
Aufstellungsvorschriften
Vorsichtsmaßnahmen beim Betreiben
Wartung und Reparaturen .........................10
Schaltplan E8/E12......................................11
Schaltplan E18...........................................12
Technische Daten......................................13
Konformitätserklärung ...............................14
Regulations
Damage during transport
Possibilites of use........................................2
Setting into operation...................................3
Component parts
E8 .....................................................4 - 5
E12 ......................................................6 - 7
E18 ......................................................8 - 9
Installation regulations
Precautions
Servicing and repair work..........................10
Circuit diagram E8/E12...............................11
Circuit diagram E18....................................12
Technical data............................................13
EC-Conformity...........................................14
Directives
Dommages au cours du transport
Possibilities d’utilisation...............................2
Mise en marche...........................................3
Nomenclature
E8 .....................................................4 - 5
E12 ......................................................6 - 7
E18 ......................................................8 - 9
Directives mise en place
Précautions en mettant en marche
Entretien et reparations .............................10
Schema électrique E8/E12.........................11
Schema électrique E8/E12.........................12
Caractéristiques techniques ......................13
Déclaration de conformité CE....................14
Inhaltsverzeichnis / Table of contents / Sommaire

3
Inbetriebnahme / Setting into operation / Mise en marche
Heizen
1. Wahlschalter auf Stellung „I“
E8/2, E12/2 - 1/2 Leistung
E18/1 - 2/3 Leistung
2. Temperaturregelknebel auf gewünschte
Temperatur einstellen.
1. Selector switch to position „I“
E8/2, E12/2 - 1/2 heat range
E18/1 - 2/3 heat range
2. Set the temperature regulation clamp
handle on the desired temperature
regulation.
1. Commutateur en position „I“
E8/2, E12/2 - 1/2 puissance
E18/1 - 2/3 puissance
2. Ajuster le thermostat de réglage
à la température désirée.
Mise en marche
Lüften
1. Wahlschalter auf Stellung „Lüften“
Ventilation
1. Set selector to position
„Ventilation“
Ventilation
1. Placer le commutateur en position
„Ventilation“
Stop
1. Wahlschalter auf Stellung „0“
Stop
Stop
1. Set selector to position „0“
1. Placer le commutateur en position „0“
Setting into operation
„I“ E8/2, E12/2 =
halbe Leistung
E18/1
= 2/3 Leistung
„I“ E8/2, E12/2 =
1/2 puissance
E18/1
= 2/3 puissance
„I“ E8/2, E12/2 =
1/2 heat range
E18/1=
2/3 heat range
„II“ volle Leistung
Heat range high
Pleine puissance
Wahlschalter
Selector switch
Commutateurr
Temperaturregelknebel
Temperature regulation clamp handle
Thermostat de réglage

4

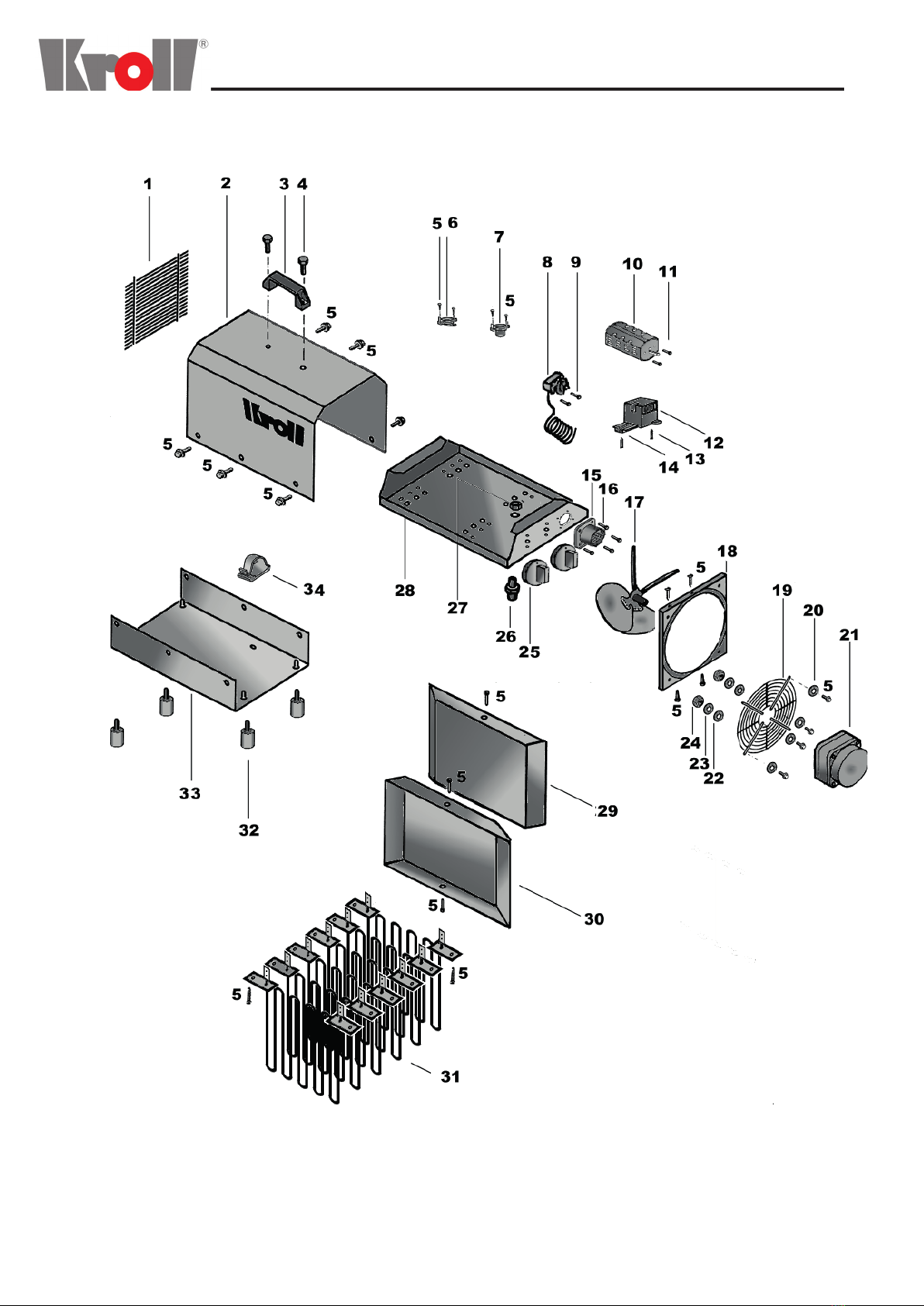

E8

5
Bestell-Nr.
Requisition number
Numero de commande
Artikel Stk.
1 Schutzgitter Protective screen Manteau intérieur 012607 1
2 Mantel Housing Manteau 024243-02 1
Mantel rot (RAL3000) Housing red (RAL3000) Manteau rouge (RAL3000) 057440 1
Mantel rot (RAL3001) Housing red (RAL3001) Manteau rouge (RAL3001) 102370 1
3 Kunststoffgriff Plastic handle Manette en matière plastique 005607 1
4Schraube Screw Vis 004717 2
5 Schraube Screw Vis 026436 6
6 Thermostat Thermostat Thermostat 005625 1
7 Nachlaufthermostat Follow-up-thermostat Thermostat de post-combustion 005323 1
8Thermostat-Kapillarrohr Thermostat-capillary tube Thermostat tube capillaire 005977 1
9 Schraube Screw Vis 003435 2
10 Nockenschalter Cam-operated switch Contrôleur à cames 024385 1
11 Schraube Screw Vis auf Anfrage/upon on request/
sur demande
12 Schütz Contactor Contacteur 024384 1
13 Niete Rivet Rivet 003743 2
14 Tragschiene Supporting track Prolé support 006660 1
15 CEE Stecker CEE plug Fiche secteur CEE 024386 1
16 Schraube Screw Vis 024389 4
17 Axialügel Blade axial Ventilateur axial 005393 1
18 Zwischenplatte Air inlet panel Bague de réglage entrée d’air 024231-02 1
19 Schutzgitter Protective grille Grille de protection 012715 1
20 Scheibe Washer Rondell plate 003547 4
21 Motor Motor Moteur 0012609 1
22 Scheibe Washer Rondelle plate 003547 2
23 Federring Spring lock washer Rondelle ressort 003453 2
24 Mutter Nut Ecrou 003501 2
25 Knebel schwarz Clamp handle black Manette noire 024388 1
26 Verschraubung Threaded joint Vissage 023158 1
27 Gegenmutter Contre nut Contre-écrou 023208 1
28 Montageplatte Assembly plate Plaque de montage 024115-05 1
29 Strahlenschutz Protective screen Manteau intérieur 024233-03 1
30 Strahlenschutz Protective screen Manteau intérieur 024233-03 1
31 Heizstab Heating element Thermoplongeur 024109 6
32 Gummipuffer Rubber buffer Tampon en caoutchouc 003942 4
33 Unterteil Base Socle 024248-02 1
34 Kabelclip Fixing clip Collier de xation 006920 1
ohne Zeichnung Without drawing Sans dessin
Kabellitzensatz Set of cable strand Câble à torons 024390 1
Flachsteckhülse Flat plug collar Plate 006419 1
Einzelteile E8, Component parts E8, Nomenclature E8

6
E12

7
Bestell-Nr.
Requisition number
Numéro de commande
Einzelteile E12, Component parts E12, Nomenclature E12
Artikel Stk.
1Schutzgitter Protective screen Manteau intérieur 012633 1
2 Mantel Housing Manteau 023757-02 1
3Kunststoffgriff Plastic handle Manette en matière plastique 005607 1
4Schraube Screw Vis 051947 2
5Schraube Screw Vis 026436 6
6 Thermostat Thermostat Thermostat 005625 1
7Nachlaufthermostat Follow-up-thermostat Thermostat de post-combustion 005323-01 1
8Thermostat-Kapillarrohr Thermostat-capillary tube Thermostat tube capillaire 005977 1
9 Schraube Screw Vis 003435 2
10 Nockenschalter Cam-operated switch Contrôleur à cames 024385 1
11 Schütz Contactor Contacteur 024384 1
12 Mutter Nut Ecru 003501 1
13 U-Scheibe Washer Rondelle 003445 1
14 Tragschiene Supporting track Prolé support 002552-01 1
15 CEE Stecker CEE plug Fiche secteur CEE 023877 1
16 Schraube Screw Vis 003543 4
17 Axialügel Blade axial Ventilateur axial 005393 1
18 Zwischenplatte Air inlet panel Bague de réglage entrée d’air 024230-02 1
19 Schutzgitter Protective grille Grille de protection 012715 1
20 Scheibe Washer Rondell plate 003547 4
21 Motor Motor Moteur 012609 1
22 Scheibe Washer Rondelle plate 003547 2
23 Federring Spring lock washer Rondelle ressort 003453 2
24 Mutter Nut Ecrou 003501 2
25 Knebel schwarz Clamp handle black Manette noire 024388 1
26 Verschraubung Threaded joint Vissage 023158 1
27 Gegenmutter Contre nut Contre-écrou 023208 1
28 Montageplatte Assembly plate Plaque de montage 033868-01 1
29 Strahlenschutz Protective screen Manteau intérieur 024232-02 1
30 Heizstab Heating element Thermoplongeur 024108 6
31 Gummipuffer Rubber buffer Tampon en caoutchouc 003942 4
32 Unterteil Base Socle 023756-03 1
33 Kabelclip Fixing clip Collier de xation 006920 1
ohne Zeichnung Without drawing Sans dessin
Kabellitzensatz Set of cable strand Câble à torons 045310 1

8
E18

9
Bestell-Nr.
Requisition number
Numéro de commande
Artikel Stk.
1 Schutzgitter Protective grid Manteau intérieur 012633 1
2 Mantel Housing Manteau 023757-02 1
3 Kunststoffgriff Plastic handle Manette en matière plastique 005607 1
4Schraube Screw Vis 004717 2
6 Thermostat Thermostat Thermostat 005625 1
6 Schraube Schraube Schraube 026436 6
7 Nachlaufthermostat Follow-up-thermostat Thermostat de post-combustion 005323 1
8Thermostat-Kapillarrohr Thermostat-capillary tube Thermostat tube capillaire 005977 1
9 Schraube Screw Vis 003435 2
10 Nockenschalter Cam-operated switch Contrôleur à cames 024385 1
11 Schraube Screw Vis Auf Anfrage/upon on
request/sur demande
12 Schütz Contactor Contacteur 024384 1
13 Niete Rivet Rivet 003743 2
14 Tragschiene Supporting track Prolé support 006660 1
15 Hilfskontakt Auxiliary contact Contact auxiliaire 024383 1
16 Strahlenschutz Protective screen Manteau intérieur 012639 1
17 CEE Stecker CEE plug Fiche secteur CEE 023877 1
18 Schraube Screw Vis 024389 4
19 Axialügel Blade axial Ventilateur axial 006312 1
20 Zwischenplatte Air inlet panel Bague de réglage entrée d’air 023759-02 1
21 Schutzgitter Protective grille Grille de protection 012642 1
22 Scheibe Washer Rondelle plate 003547 4
23 Motor Motor Moteur 012609 1
24 Scheibe Washer Rondelle plate 003445 2
25 Federring Spring lock washer Rondelle ressort 003453 2
26 Mutter Nut Ecrou 003501 2
27 Knebel schwarz Clamp handle black Manette noire 024388 1
28 Verschraubung Threaded joint Vissage 023158 1
29 Gegenmutter Contre nut Contre-écrou 023208 1
30 Montageplatte Assembly plate Plaque de montage 024117-03 1
31 Strahlenschutz Protective grid Manteau intérieur 023761-04 1
32 Heizstab Heating element Thermoplongeur 024108 6
33 Gummipuffer Rubber buffer Tampon en caoutchouc 003942 4
34 Unterteil Base Socle 023756-03 1
35 Kabelclip Fixing clip Collier de xation 006920 1
ohne Zeichnung without drawing sans dessin
Kabellitzensatz Set of cable strand Câble à torons 000795 1
Flachsteckhülse Flat plug collar Plate 006419 1
Einzelteile E18, Component parts E18, Nomenclature E18

10
Aufstellungsvorschriften / Installation regulations /
Directives de mise en place
Sicherheitsabstand mindestens
0,5 Meter von brennbaren Materialien.
Das Heizgerät darf nicht in Reihe mit
einer Zeitschaltuhr verwendet werden.
Das Heizgerät darf nicht in unmittelbarer
Umgebung eines Bades, einer Dusche
oder eines Schwimmbeckens
verwendet werden.
Die Netzanschlussleitung darf nur von
einer Fachkraft ausgewechselt werden,
da es sich um eine Spezialleitung han-
delt, die nur mit Spezialwerkzeug
montiert werden darf.
Netzkabel vor Tieren schützen.
Überprüfen der Netzspannung mit der
Spannungsangabe auf dem Typen-
schild.
E 8 - 8 kW - Sicherung mind.16A
E12 - 12 kW
E18 - 18 kW- Sicherung mind. 32A
Vorsichtsmassnahmen beim
Betreiben
Maintain a security distance of at least
0,5 metres to burnable material.
Don’t use the appliance in consump-tion
with a timer.
Don’t use the heater in the immediate
near of a bath-room, a shower place
or a swimming pool.
The power cord may only be charged by
a specialised work-shop as this is a spe-
cial cord that can only be mounted with
the special tools.
Protect the supply cord against animals.
Verify the electrical tension with the ten-
sion indications on the label.
E 8 - 8 kW - Fuse at least 16A
E 12 - 12 kW
E 18 - 18 kW - Fuse at least 32A
Maintenir une distance de sécurité d’au
moins 0,5m de tous matériaux inam-
mables.
Ne pas utiliser l’appareil avec une horla-
ge ou un programmateur.
Nes pas utiliser l’appareil de chauffage
à proximité immédiate d’une douche,
d’une baignoire ou d’une piscine.
Le câble d’alimentation ne doit être
changé que par du personnel électricien
qualié.
Vérier si les caractéristiques de votre
installation électrique sont compatibles
avec celles mentionnées sur la plaque
signalétique de l’appareil.
Protéger le câble des animaux.
E 8 - 8 kW - Fusible au moins 16A
E12 - 12 kW
E18 - 18 kW - Fusible au moins 32A
Precautions
Précaution en mettant en marche
Elektroheizgerät während des Betriebes nicht
abdecken sonst besteht Überhitzungs-
gefahr.
Elektroheizgerät vor Wasser schützen. Nicht
abspritzen !
Inbetriebnahme des Elektroheizgerätes nur
mit dem dazugehörenden Kabel und den vor-
geschriebenen Sicherungen.
Zur Verhütung von Beschädigungen keine Ge-
genstände in das Elektroheizgerät stecken.
Kein beschädigtes Gerät in Betrieb nehmen.
Wartung und Reparaturen
Achtung !
Bei allen Arbeiten am Elektroheizgerät erst
den Netzstecker ziehen.
Reparaturen dürfen nur von Elektrofach-
leuten durchgeführt werden.
Do not cover the electrical heater when in
operation danger of overheating !
Protect the electrical heater against water.
Don’t splash !
Set the electrical heater into operation only
by using the appropriate cable and the pris-
cripted fuses.
To prevent damages don’t put anything into
the appliance.
Do not put a damaged appliance into ope-
ration.
Servicing and repairworks
Attention !
Before working at the electrical heater, rst
pull power cord out
Any repair works may only be effected by
electricians.
L’appareil électrique ne doit pas être couvert en
service danger de sur-chauffe!
Risque d‘incendie!
Protéger l’appareil contre l’eau, ne pas l’arroser
Mise en marche de l’appareil seulement avec
le câble approprié et les fusibles précrits.
Pour éviter des dommages ne mettez pas des
objéts dans l’appareil de chauffage.
Entretien et réparations
Attention !
Avant toute intervention, débrancher le cordon.
Les réparations ne doivent être effectuées que
par des électriciens qualié.
Gerät vor Trennung vom Stromnetz über
Lüftungsbetrieb abkühlen lassen
Before cutting the heater from electrical
supply, ensure cooling down by working
on „ventilation“
Avant couper l’appareil de l’alimentation
électrique, assurez son refroidissement en
fonction „ventilation“
Die Geräte sind entsprechend den Ein-
satzbedingungen je nach Bedarf, jedoch
mindestens1x jährlich, durch einen Sachver-
ständigen auf ihren arbeitssicheren Zustand
zu prüfen.
The devices have to be checked for their
operational safety, according to their
application, but at least once a year, by an
authorised qualied person.
Les appareils doivent être vériés sur leur
sécurité de fonctionnement, au moins une
fois par an selon la fréquence d‘utilisation par
une personne autorisée qualiée.

11
Schaltplan E8 / E12
Schaltplan
B1 Nachlaufthermostat
B2 Temperaturwächter
B3 Raumthermostat
5°C - 40°C
S1 Wahlschalter
K1 Netzschütz 400V
Circuit diagram
B1 Follow-up thermostat
B2 Temperature controller
B3 Room thermostat
5°C - 40°C
S1 Selector switch
K1 Contactor 400V
Circuit diagram
B1 Thermostat de combustion
B2 Thermique limite
B3 Thermostat d‘ambiance
5°C - 40°C
S1 Commutateur
K1 Contacteur 400V

12
Schaltplan E18
Schaltplan
B1 Nachlaufthermostat
B2 Temperaturwächter
B3 Raumthermostat
5°C - 40°C
S1 Wahlschalter
K1 Netzschütz 400V
Circuit diagram
B1 Follow-up thermostat
B2 Temperature controller
B3 Room thermostat
5°C - 40°C
S1 Selector switch
K1 Contactor 400V
Circuit diagram
B1 Thermostat de combustion
B2 Thermique limite
B3 Thermostat d‘ambiance
5°C - 40°C
S1 Commutateur
K1 Contacteur 400V

13
Technische Daten,
Technical data, Caractéristiques techniques
Bezeichnung / Designation / Designation Einheit/Unit/Unité E 8 E 12 E 18
Leistungsaufnahme / Electrical power
consumption / Consommation électrique kW 4/8 6/12 12/18
Luftvolumenstrom / Air delivery / Débit d‘air m³/h 420 735 960
Temperaturerhöhung (Δ) / Rise in temperature
(Δ) / Delta T (Δ) Kelvin 28/56 24/48 36,5/55
Spannung / Tension / Tension Volt 400/3N~ 400/3N~ 400/3N~
Stromaufnahme / Power of current / Intensité
absorbée Ampere 3 x 12 3 x 16,5 3 x 24,5
Länge / Length / Longueur mm 530 666 666
Breite / Width / Largeur mm 285 320 320
Höhe / Height / Hauteur mm 395 435 435
Gewicht / Weight / Poids kg 15,5 20,5 23,5
Schutzart / Type of protection /
Indice de protection IP 20

14

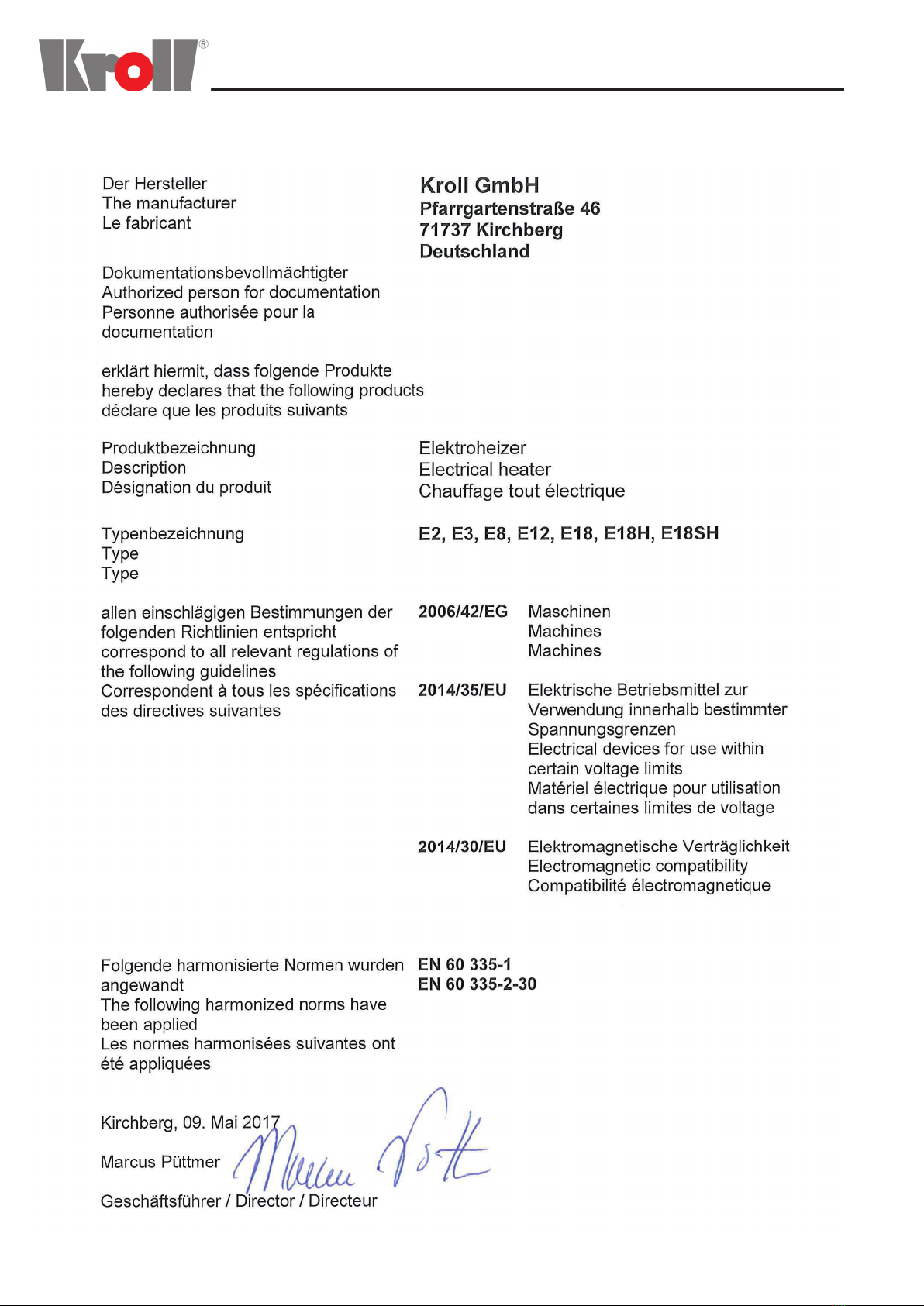

EG – Konformitätserklärung
EC – Declaration of conformity
Déclaration de conformité CE

15
Wartungsintervalle / Servicing intervals / Intervalles de maintenance
Tag der Wartung
Day of servicing
Jour de maintenance
Name
Name
Nom
Bemerkungen
Notes
Notes

Stand: 2017-05-30-09-24
Bei nicht bestimmungsgemäßer Verwendung, Aufstellung, Wartung, wie in der Betriebsanleitung vorgegeben
oder eigenmächtigen Änderungen an der werkseitig gelieferten Geräteausführung erlischt jeglicher
Gewährleistungsanspruch.
Im Übrigen gelten unsere „Verkaufs- und Lieferbedingungen“.
Technische Änderungen im Sinne der Produktverbesserung vorbehalten.
Any use, installation, maintenance that is not effected according to the rules as asserted in the technical
manual, or unauthorized modications on the original version as delivered from manufacturer leads to
expiration of any right to warranty.
Furtheron our „Conditions of Sales and Delivery“ are valid.
Technical modication for product improvement are subject to change without notice.
Toute utilisation, installation et maintenance qui ne soit pas effectué onformément aux directives xés dans
le manuel technique, ainsi que toute modication à l’appareil livré du fabricant dans sa version originale,
entraîne l’expiration du droit de garantie.
En plus, nos „Conditions de vente et de livraison“ sont en vigueur.
Sous réserve de modication technique dans le sens d’amélioration du produit.
Любое использование, установка, обслуживание, выполненные не в соответствии с правилами,
указанными в Техническом руководстве, либо несанкционированная модификация оригинальной
версии, поставленной изготовителем, приводит к тому, что любые гарантии теряют силу.
Кроме того, действуют наши „Условия продаж и поставки“.
В изделие могут без уведомления вноситься технические модификации, направленные на
усовершенствование изделия.
Kroll GmbH
Pfarrgartenstraße 46
D-71737 Kirchberg/Murr
Telefon: [phone] / 830 200
Telefax: 0049 (0)7144 / 830 201
E-Mail: [email protected]
Internet: www.kroll.de
