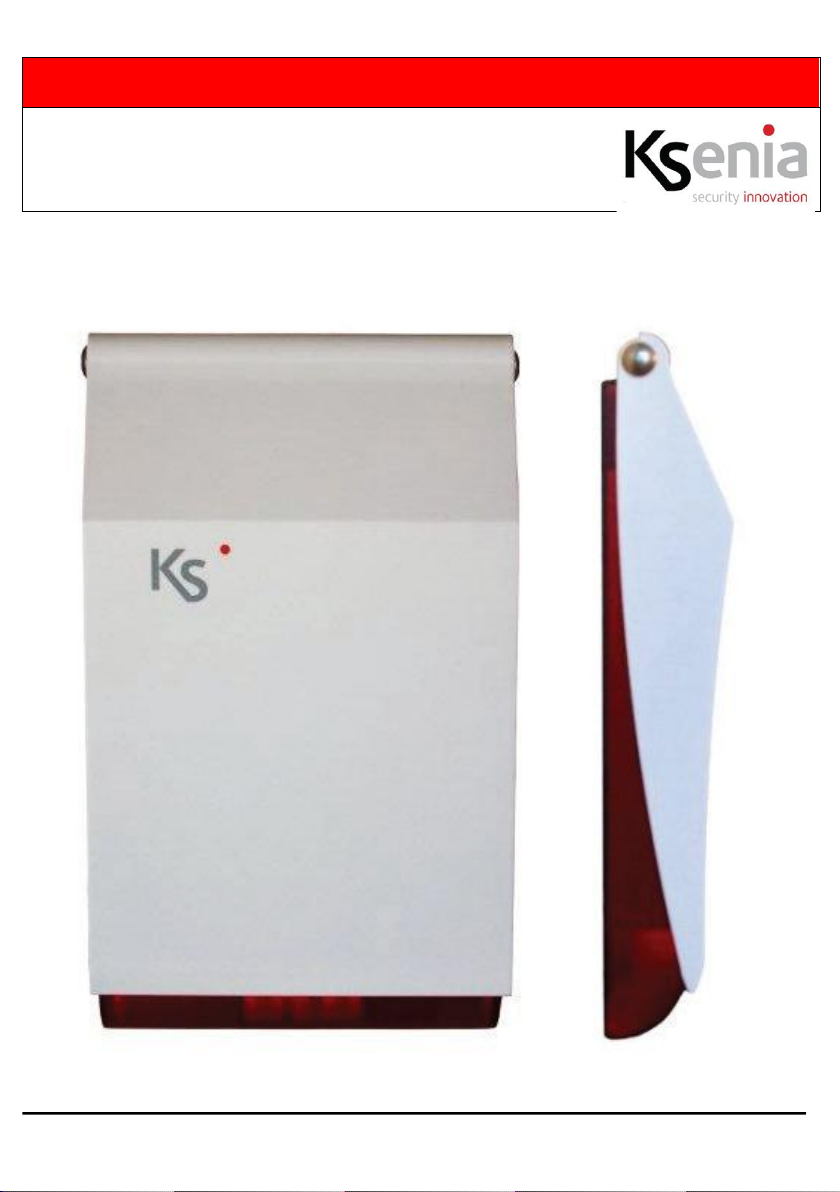

Ksenia imago KSI6300000.3 Series User manual

sirena da esterno imago - imago outdoor siren
1
KSI6300000.3XX (Versione universale in diversi colori/Universal version in several colors)
KSI6301000.3XX (Versione KS‐BUS/KS‐BUS version in several colors)
Manuale di installazione
Quick Installation Guide
Sirene da esterno imagoTM
www.kseniasecurity.com

sirena da esterno imago - imago outdoor siren
2
INDICE
Con la presente, Ksenia Security dichiara che
imago
è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva
EN50131-4.
Le dichiarazioni di conformità complete si possono scaricare all’indirizzo:
www.kseniasecurity.com.
L’installazione di queste apparecchiature deve essere effettuata a regola d’arte, in accordo
con le norme vigenti. Queste apparecchiature sono state sviluppate secondo criteri di
qualità, affidabilità e prestazioni adottati dalla Ksenia Security. Si raccomanda di verificare il
corretto funzionamento del sistema almeno una volta al mese. Le procedure per il collaudo
dipendono dalla configurazione del sistema. Chiedere all’installatore del sistema le
procedure da seguire. Ksenia Security srl declina ogni responsabilità nel caso in cui le
apparecchiature vengano manomesse da personale non autorizzato. Il contenuto di questo
manuale può essere soggetto a modifiche senza preavviso e non rappresenta un impegno da
parte della KSENIA SECURITY.
Manuale di installazione e programmazione P/N: RMX0300004.000 Rev.2
CERTIFICAZIONI
Paese Certificazioni Sirene da esterno serie imagoTM
Europa CE
Europa EN50131-4 grado 3
INTRODUZIONE
p. 3
Apprendimento ingressi
p.6
DATI TECNICI E FUNZIONALITÀ
p. 3
Protezione e segnalazione
sabotaggio
p.6
IDENTIFICAZIONE DELLE PARTI
p.4
Protezione e test batteria
p.7
FUNZIONAMENTO
p.5
Funzione soft-stop
p.7
Morsetti di collegamento
p.5
INSTALLAZIONE
p.7
Procedura di accensione
p.6
COLLEGAMENTI
p.8
Programmazioni
p.6

sirena da esterno imago - imago outdoor siren
3
INTRODUZIONE
La sirena da esterno autoalimentata imago™ è più propriamente un avvisatore acustico e
luminoso di livello professionale che presenta un design unico ed esclusivo, estremamente
compatto e sottile (solo 6 cm. nel punto di maggiore spessore) unitamente ad una
tecnologia d'avanguardia per ottenere prestazioni d'eccellenza con il massimo risparmio
energetico: elevata pressione sonora, lampeggiatore LED da 3W e led di segnalazione
ausiliaria ad alta efficienza e bassi consumi. La sirena è completamente gestita da un
microcontrollore che ne verifica tutte le condizioni e le segnala opportunamente.
imago™ (versione universale) dispone di nr. 3 ingressi per attivare le segnalazioni acustiche
e luminose, facilmente abbinabili a qualunque centrale di allarme grazie alla
programmazione della polarità degli ingressi. Alla prima accensione la sirena legge tutti gli
ingressi ed abbina il corretto stato di riposo senza bisogno di programmarli manualmente,
salvando la programmazione stessa su una memoria non volatile: siano essi ingressi con
comando positivo o negativo, a sicurezza intrinseca e non (comando a mancare o dare),
imago™ abbina a ciascuno dei tre ingressi l'opportuno funzionamento. La batteria è tenuta
costantemente sotto controllo ed il suo malfunzionamento o scarica viene immediatamente
segnalato alla centrale. Oltre che la protezione da taglio fili, imago™ è garantita e protetta
contro l'apertura e la rimozione dal muro (anti‐sabotaggio) e nonostante le sue dimensioni
estremamente ridotte, nasconde all'interno un robusto sotto‐coperchio metallico
anti‐sfondamento. Il materiale utilizzato (policarbonato di altissima qualità con protezione
anti‐UV) ed il progetto sofisticato ne garantiscono la resistenza nel tempo a tutti gli agenti
atmosferici.
DATI TECNICI E FUNZIONALITA’

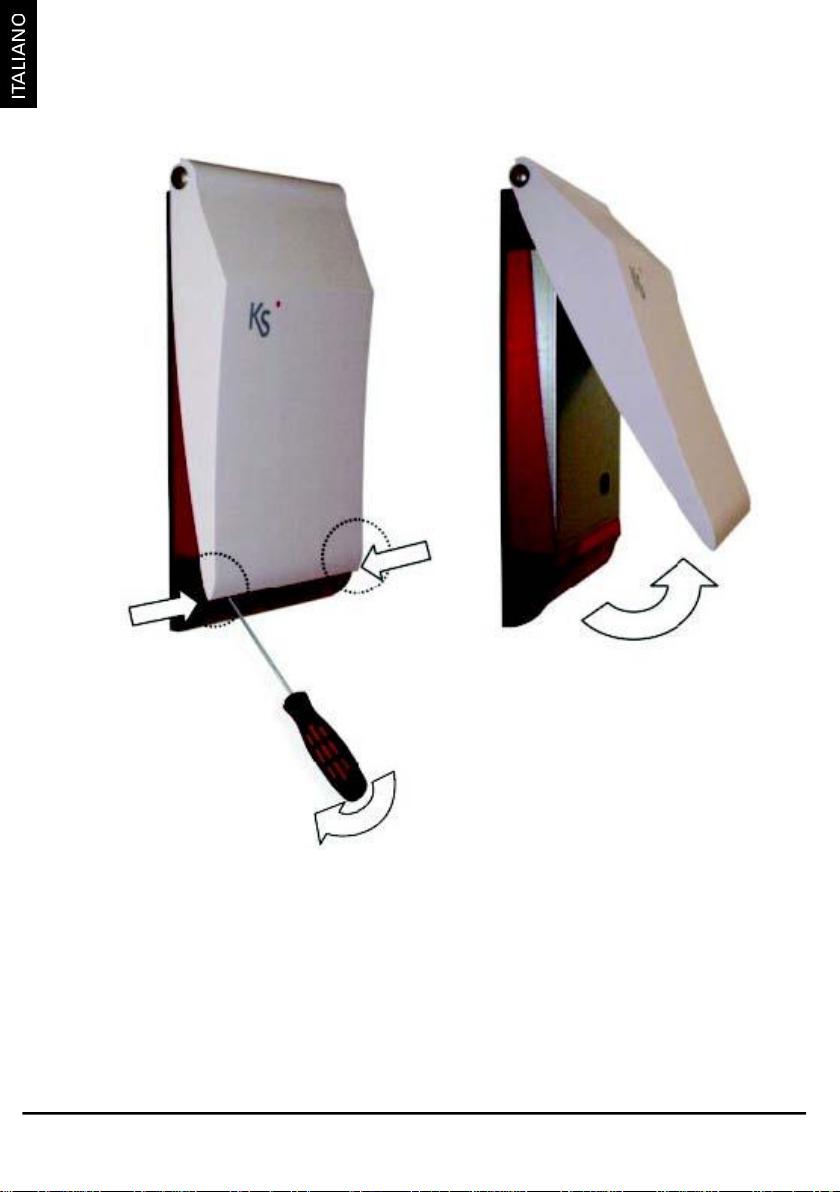

Design ultramoderno con comoda e originale apertura a compasso
Robusto contenitore (spessore min. 3 mm.) in policarbonato con pigmento anti-UV.
Coperchio disponibile in diverse soluzioni cromatiche (anche componibile)
Fondo trasparente disponibile di colore arancione, rosso e blu
Robusto sotto-coperchio in metallico zincato (anti-sfondamento)
Differente emissione sonora per sabotaggio e taglio fili (frequenza costante, swap in
frequenza)
Attivazione della segnalazione acustica e luminosa in caso di taglio fili
1 ingresso di allarme ausiliario
1 ingresso per attivazione della sola segnalazione luminosa (LED 3 W)
1 ingresso per attivazione dei LED ad alta efficienza
Auto-apprendimento della polarità degli ingressi
Buzzer piezoelettrico ad alta potenza sonora (>100dBA –1m)
Programmazione del tempo massimo di allarme (3 o 10 minuti)
Esclusione sabotaggio programmabile
Controllo efficienza batteria e segnalazione mediante uscita OC - 500mA
Trattamento di protezione e isolamento della scheda (conformal coating)
Tensione di alimentazione: 9V(min.) –13,8V (max)
Consumo in corrente: 10mA a riposo / 150mA massimo
Batteria tampone: 6Vcc-1,2Ah (non inclusa)
Range di temperatura: -25° +55 °C
Grado di protezione: IP 43
Dimensioni (l x h x p): 195 x 330 x 60 mm
Peso (senza batteria): Kg.1,200 - Kg.1,5 (con batteria)

sirena da esterno imago - imago outdoor siren
4

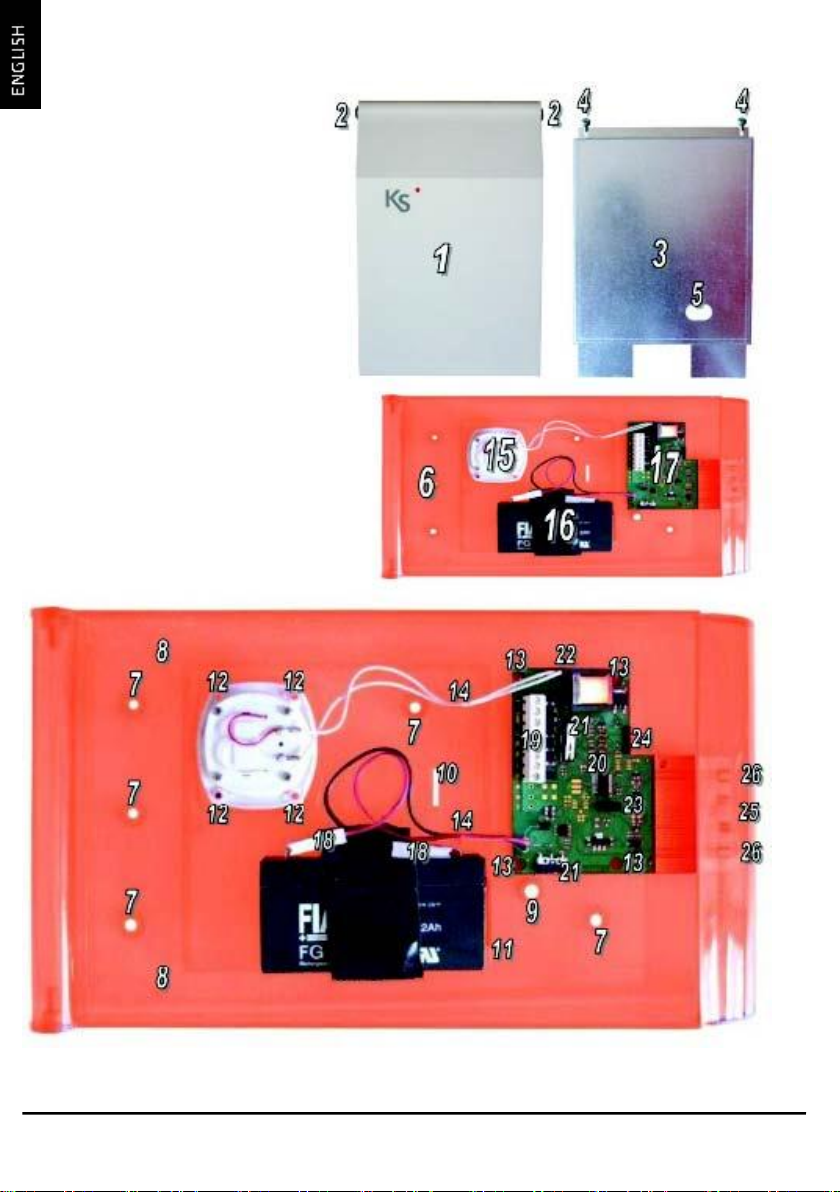

1. Coperchio
2. Perni (2) in acciaio INOX
3. Sottocoperchio
4. Viti (2) di fissaggio sottocoperchio
5. Asola per attivazione
antisabotaggio
6. Fondo trasparente
7. Fori (5) di fissaggio fondo
8. Fori (2) di fissaggio sottocoperchio
9. Foro per antistrappo
10. Asola per passaggio cavi
11. Mensola per batteria (1,2Ah)
12. Inserti (4) per fissaggio tromba
13. Inserti (4) per fissaggio scheda
14. Guidacavi (2)
15. Tromba esponenziale
16. Batteria
17. Scheda elettronica
18. Cavi (2) r/n con faston
19. Morsettiera collegamenti
20. Microcontrollore
21. Microswitch (2)
antisabotaggio/antistrappo
22. Connettore per tromba
23. Jumper (3) di programmazione
(JP1-JP3)
24. Connettore di debug (non usato)
25. LED centrale di potenza 3W
26. LED (2) alta efficienza
Figure 1. Identificazione delle Parti.

sirena da esterno imago - imago outdoor siren
5
FUNZIONAMENTO
La scheda elettronica è il cuore della sirena imago™ e ne permette il suo corretto
funzionamento, l'interfacciamento con la centrale, il controllo dei dispositivi annessi come
la batteria rispetta le normative applicabili. In Figura 2 viene riportata l'immagine
della scheda con le relative parti rilevanti in cui l'installatore è chiamato ad impostare e
programmare le funzioni disponibili per le proprie esigenze.
Jumper imago™ versione
Universale
JP1 = Disabilita sabotaggio
Jumper inserito: sabotaggio ON
Jumper tolto: sabotaggio OFF
JP2 = Tempo max allarme
Jumper inserito: tempo allarme
3 min.
Jumper tolto: tempo allarme 10
min.
JP3 = Apprendimento ingressi
Jumper inserito: cancellazione
polarità.
Jumper tolto: memorizzazione
polarità

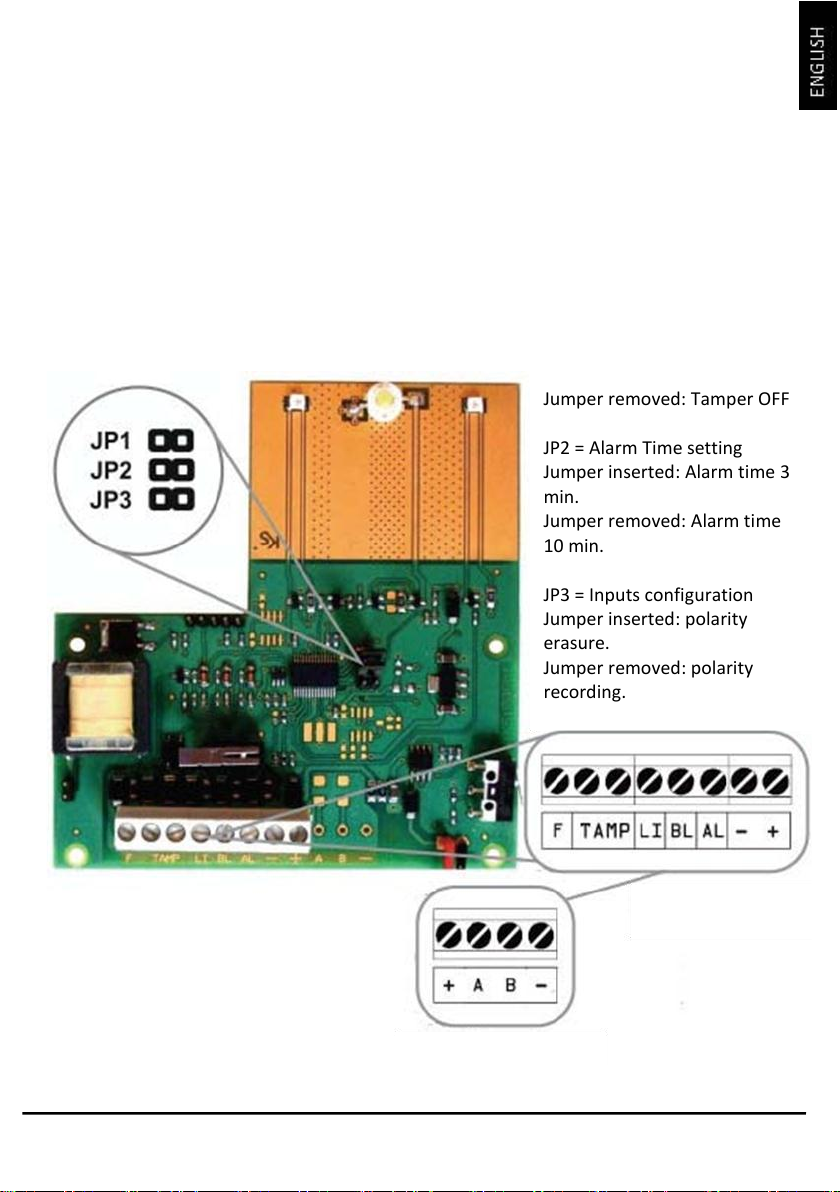

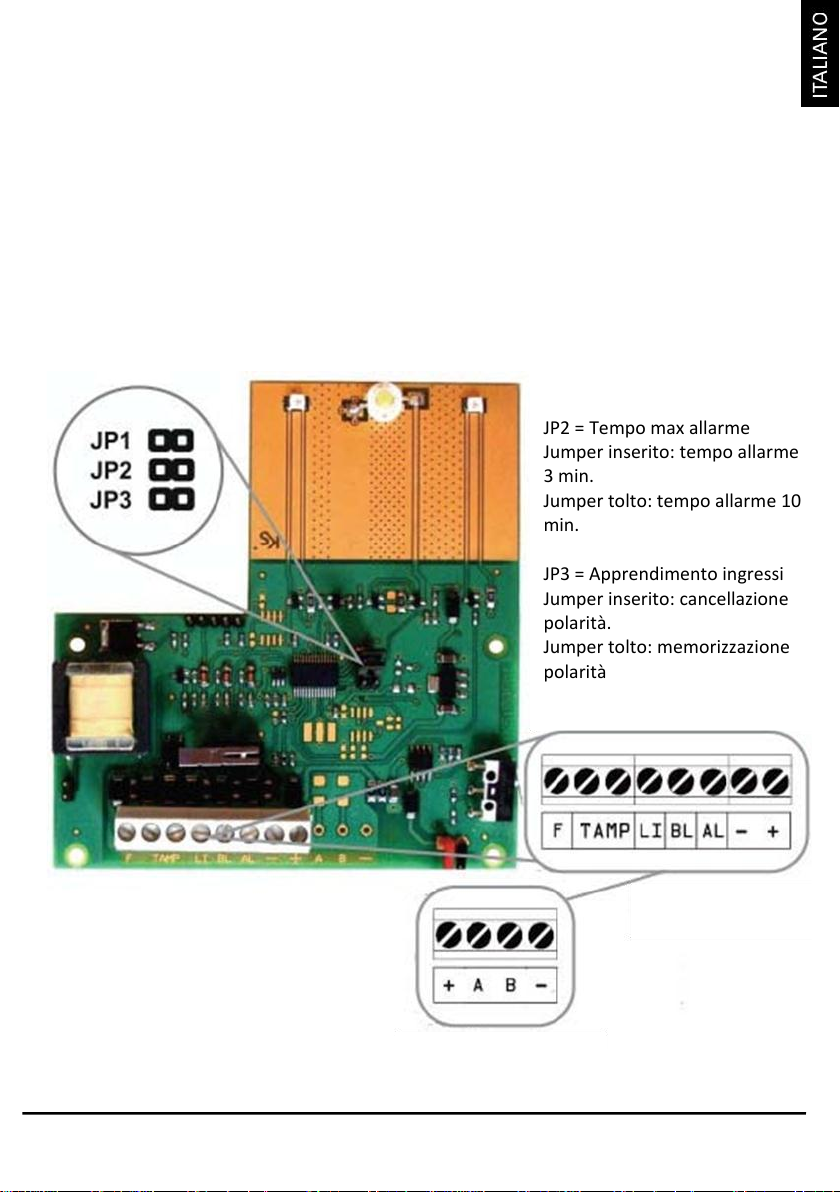

Figure 2. Scheda Elettronica.
Versione universale
Versione BUS

sirena da esterno imago - imago outdoor siren
6
Morsetti di collegamento
Tabella 1: imago™ versione universale
Gli ingressi possono essere pilotati mediante uscite OC normalmente aperte o normalmente
chiuse (negativo a dare/mancare), ma anche mediante dei relè che danno o tolgono una
tensione a 12 V (positivo a dare/mancare). All'accensione deve essere prevista una fase di
apprendimento in cui la sirena stabilisce i valori di riposo.
Tabella 2: imago™ versione KS_BUS
MORSETTO
TIPO
DESCRIZIONE
[F]
Uscita
Segnalazione guasto (batteria guasta o verifica
elettronica interna)
[TAMP]
Uscita
Contatto Normalmente chiuso (NC) per segnalare
l'apertura della sirena
[LI]
Ingresso
Contatto Normalmente chiuso (NC) per segnalare
l'apertura della sirena
[BL]
Ingresso
Contatto Normalmente chiuso (NC) per segnalare
l'apertura della sirena
[AL]
Ingresso
Attivazione della segnalazione acustica e luminosa
(attivabile da un uscita OC o con un positivo)
‐+
Alimentazione
Morsetti di alimentazione 13,8V
[A][B]
KS‐BUS
Morsetti BUS Ksenia
‐+
Alimentazione
Morsetti di alimentazione 13,8V

sirena da esterno imago - imago outdoor siren
7
Procedura di accensione
Programmazioni (solo imago™ versione universale)
Apprendimento ingressi (solo imago™ versione universale)
La corretta procedura di accensione della sirena imago™ prevede inizialmente
l'alimentazione tramite batteria (6V 1,2Ah Dimensioni: 98x50x22 ‐ non in dotazione) e poi il
collegamento dei 13,8V proveniente dalla centrale antifurto. È fondamentale rispettare
questo ordine. Qualora si fornisse prima l'alimentazione dei 13,8V, la sirena rimarrà in
attesa del collegamento dei 6V tramite la batteria.
imago™ dispone delle seguenti programmazioni, attivabili con i jumper posti sulla scheda:
1 Disabilitazione segnalazione per rilevamento sabotaggio (JP1)
2 Tempo massimo attivazione buzzer (3 o 10 minuti) (JP2)
3 Apprendimento ingressi (JP3).
All'accensione, se JP3 è inserito, la sirena cancellerà la programmazione della polarità degli
ingressi, e si mette in attesa che sia rimosso. Al termine della fase di accensione saranno di
nuovo memorizzati gli stati degli ingressi ed acquisite le polarità.
Una volta alimentata, la sirena emetterà un lampeggio singolo del led di potenza ed un
breve suono sul buzzer questo per verificarne il funzionamento e farà lampeggiare i led
rossi (1Hz ‐ lento) finché la sirena stessa sarà aperta (interruttori antisabotaggio aperti).
Una volta chiuso il coperchio, i led lampeggeranno velocemente (2Hz) per 20s al termine
del quale se la sirena sarà alimentata anche dalla 13,8V inizierà a far lampeggiare
(300/700ms) il led di potenza per 20s, al termine del quale, se previsto acquisirà lo stato di
riposo degli ingressi ed inizierà il funzionamento completo, altrimenti si metterà in modalità
di basso consumo in attesa della presenza della alimentazione esterna. Se dovesse essere
riaperta, riaccenderà di nuovo i led rossi, tornando allo stato precedente. Una volta rilevata
la presenza della alimentazione esterna la sirena farà lampeggiare il led di potenza per 20s,
dopo ciò, se previsto acquisirà lo stato di riposo degli ingressi e inizierà il funzionamento
completo.
La sirena imago™ suona e accende il led di potenza 300ms ON / 700ms OFF quando:
1 Viene a mancare l'alimentazione esterna (taglio fili) (tensione minore di 7,6V)
2 Va in allarme l'ingresso [AL] (solo imago™ versione universale).
3 La sirena viene aperta e JP1 è inserito (solo imago™ versione universale).
4 La sirena viena aperta (solo imago™ versione KS‐BUS)
Nel caso 1 e 2 la condizione di allarme perdura finché sono attive le condizioni (mancanza di
alimentazione o ingresso in allarme), in ogni caso per il tempo massimo di allarme
programmato da JP2, alla scadenza del quale se le condizioni di allarme sono ancora attive
rimarrà acceso il solo led di allarme con temporizzazione 300ms ON / 1700ms OFF. Per
riattivare la segnalazione acustica è necessario che sia ripristinata la condizione di allarme.
Nel caso 3 la sirena attiva la segnalazione acustica/luminosa di allarme per il tempo
programmato, indipendentemente dall'eventuale ripristino della condizione di sabotaggio.

sirena da esterno imago - imago outdoor siren
8
La sirena imago™ dispone di due protezioni una contro l'apertura del coperchio, l'altra
contro
la rimozione dal muro (due interruttori posti in serie). La sirena controllerà lo stato di questi
interruttori ed attiverà la segnalazione acustica e visiva alla loro apertura. Per la versione
universale imago™ al rilevamento del sabotaggio, la sirena attiverà un contatto per la
segnalazione alla centrale. Il relè sui morsetti [TAMP] riporta lo stato dei microinterruttori
antisabotaggio, indipendentemente dallo stato di JP1 (Relè 100mA 24V max).
Protezione e segnalazione sabotaggio
Funzione soft-stop
Protezione e test della batteria
Se la tensione di alimentazione decresce lentamente (slew rate < 100mV/minuto) la sirena
imago™ non suonerà per mancanza di alimentazione. Questo decremento è valido se
rilevato dalla tensione di partenza (superiore a 12V) fino a 10,5V, poi può anche mancare
bruscamente ma l'attivazione dell'allarme sarà impedito. Questa peculiare funzionalità
permette, nel caso di prolungata assenza di alimentazione, di evitare che la sirena suoni e di
comprometterne la sua efficienza quindi la normale vita della batteria.
La sirena imago™ andrà in modalità di basso consumo spegnendo tutte le segnalazioni
quando la tensione della batteria scenderà al di sotto di 5V. Aprirà il relè di sabotaggio, ed
attiverà l'uscita guasto. La sirena controllerà l'efficienza della batteria ogni 13 ore per
segnalare un eventuale guasto aprendo l'uscita OpenCollector [F] (solo imago™ versione
universale) (normalmente chiusa ‐ 500mA max).

sirena da esterno imago - imago outdoor siren
9
INSTALLAZIONE
La sirena va installata in un posto difficilmente accessibile per scoraggiare eventuali
tentativi di effrazione. La parete di fissaggio non deve presentare avvallamenti e/o
sporgenze per non compromettere il funzionamento del meccanismo antisabotaggio. Per
una corretta installazione fare riferimento al paragrafo 'Identificazione delle parti' e seguire
le seguenti fasi:
1
Inserire i perni in acciaio (in dotazione) ed avvitare i dadi dall'interno
evitando di serrare eccessivamente
(2, figura 1)
2
Aprire il coperchio in policarbonato facendo leva sugli angoli con un
cacciavite
(Figura 3)
3
Rimuovere le viti di chiusura del sotto coperchio metallico
(4, figura 1)
4
Rimuovere il sotto coperchio sfilandolo dall'alto, facendo attenzione
a non danneggiare il circuito elettronico
(3)
5
Con un trapano forare i fori di fissaggio fondo (il foro centrale in alto
è già preforato per aumentare la facilità di installazione)
(7)
6
Far passare il cavo proveniente dalla centrale attraverso l'asola
(10)
7
Fissare con i tasselli tipo fischer compresi nella confezione il fondo in
policarbonato alla parete
(7)
8
Impostare i jumper di programmazione (solo imago™ vers.
universale)
(23), (pag.5)
9
Inserire la batteria da 6V (non inclusa) e collegare i morsetti
rispettando la polarità
10
Collegare i cavi alla morsettiera
(19), (pag.11)
11
Verificare la procedura di accensione
(pag.7)
12
Reinserire il sotto coperchio facendo attenzione a non toccare il
circuito ed avvitare
(3)
13
Chiudere il coperchio a scatto
(Figura 3)

sirena da esterno imago - imago outdoor siren
10
RUOTARE
Figure 3. Apertura Sirena

sirena da esterno imago - imago outdoor siren
11
COLLEGAMENTI (solo IMAGO™ versione universale)
Usare sempre cavo schermato con un capo dello schermo collegato alla massa della
centrale e l'altro lasciato libero. Nella figura 4 seguente, vengono mostrati due esempi di
collegamento, il primo (a) basilare con l'alimentazione esterna della sirena e la gestione del
tamper con resistenza di fine linea da 10K, l'altro (b) in aggiunta al collegamento base,
prevede l'attivazione degli ingressi programmabili [AL] e [LI] della sirena tramite uscite
Open collector [O1] e [O2] della centrale. Inoltre l'uscita di guasto [F] viene portata ad un
ingresso di zona della centrale [i1] ad esempio per la programmazione di una successiva
azione come l'attivazione di una chiamata vocale o un SMS o una e‐mail con il messaggio di
guasto batteria.
Figure 4. Collegamenti con la centrale.
Figure5. Uso di uno scambio libero
L'alimentazione dei 13,8V sui morsetti [+] e [‐] della sirena,
serve a mantenere carica la batteria tampone e ad ottenere
una protezione contro il taglio dei fili. Se la vostra centrale non
dispone di uscite open collector, si possono usare scambi liberi
di relè della centrale per simulare la tensione necessaria
(positivo a dare) al morsetto d'ingresso della sirena imago™.
Esempio: Si ha l'esigenza di far lampeggiare i LED della sirena al
verificarsi di un certo evento programmato in centrale e
associato ad un relè. I nomi indicativi dei morsetti di
connessione sono:
[C] Comune
[NA] Normalmente aperto
[NC] Normalmente chiuso
Il collegamento che si dovrà realizzare è mostrato nella figura 5
qui accanto:
DESCRIZIONE DEI MORSETTI
+R Positivo di alimentazione 13,8V
-Negativo di alimentazione
M4 Antisabotaggio 24h bilanc. 10K
O1 Uscita Open Collector 1
O2 Uscita Open Collector 2
i1 Ingresso di zona
N.B.: I nomi dei morsetti si riferiscono alle
centrali Ksenia serie lares. La sirena imago
può essere interfacciata a qualsiasi
centrale antifurto con morsetti aventi le
stesse funzionalità.

sirena da esterno imago - imago outdoor siren
12
INDEX
Quick Installation Guide P/N: RMX0300004.000 Rev.2
Ksenia Security declares that the
imago
are in compliance with the essential requirements and other relevant provisions of
EN50131‐4 grade 3 CE.
The complete Declaration of Conformity for each Device can be found at:
www.kseniasecurity.com.
Installation of these systems must be carried out strictly in accordance with the instructions
described in this manual, and in compliance with the local laws and bylaws in force. imago™
has been designed and made with the highest standards of quality and performance
adopted by Ksenia Security. Is recommended that the installed system should be completely
tested at least once a month. Test procedures depends on the system configuration. Ask to
the installer for the procedures to be followed. Ksenia Security srl shall not be responsible for
damage arising from improper installation or maintenance by unauthorized personnel. The
content of this guide can change without prior notice from KSENIA SECURITY.
CERTIFICATIONS
Region Certifications Outdoor siren imagoTM series
Europe CE
Europe EN50131‐4 grade 3
INTRODUCTION
p.12
Programmable inputs
p.16
TECHNICAL DATA AND
FUNCTIONS
p.12
Protection and tamper warning
p.16
PARTS IDENTIFICATIONS
p.13
Protection and battery test
p.17
OPERATION
p.14
Soft‐stop function
p.17
Connection clamps
p.15
INSTALLATION
p.17
START UP procedure
p.15
TERMINALS
p.19
Programming
p.16

sirena da esterno imago - imago outdoor siren
13
INTRODUCTION
The self‐powered outdoor siren imago is an acoustic/optical professional alarm with an
unique and exclusive, extremely compact and slim design (its maximum thickness is 6 cm.)
together with an advanced technology to cobine the best possible performance with the
highest energy saving: high sound pressure; 3 W LED blinker and auxiliary high‐efficiency
low‐consumption warning LED. The siren is fully controlled by a micro‐controller which
verify all conditions and reports them opportunely. imago (universal version only) has 3
inputs to activate acoustic and optical alarms, easy to match with any alarm station thanks
to the input programmable polarity. During the first start‐up the siren acquires all the
inputs and associates them to the default status with no need to program them manually,
saving the programming on a flash memory: imago relates each one of the three inputs
(positive/negative missing or start with positive/negative) to the correct function. The
battery is kept under constant supervision and any malfunction or out of energy is
immediately signalized to the Control Panel. imago is protected against wire-cut, opening or
removal from wall (tamper protection), and, despite of its small dimension, hides a strong
under‐cover against smashes. The used material (high quality PC with UV protection) and
the sophisticated project grant long time endurance against all atmospheric agents.
TECHNICAL DATA AND FUNCTIONS
•Modern Design with original and convenient rotating opening
•Solid PC housing (minimum thickness 3 mm.) with anti‐UV pigment
•Front available in different colors
•Transparent base available in different colors: orange, red and blue
•Strong metallic zinc‐plated under‐cover (anti‐smashing)
•Different acoustic emission for tamper and cable cut (constant frequency, frequency swap)
•Acoustic and optical emission for cable cut
•1 auxiliary alarm input (imago universal version only)
•1 input for the activation of the only luminous alarm (LED 3 W) (imago universal version only)
•1 input for the activation of the high‐efficiency LEDs (imago universal version only)
•Self‐learning of the input polarity (imago universal version only)
•High acoustic power piezoelectric Buzzer (>100dBA @ 1m)
•Alarm maximum duration programming (3 or 10 minutes)
•Programmable exclusion of tamper
•Battery efficiency control and warning through OC output ‐500mA
•Protective and insulating treatment of the PCB (conformal coating)
•Power Supply: 9V(min.)‐13.8V (max)
•Consumption: 10mA stand‐by / 120mAmax
•Backup battery: 6Vcc‐1,2Ah
•Operative temperature: ‐30° +60 °C
•Protection grade : IP 43
•Dimensions (l x h x p): 195 x 330 x 60 mm
•Weight (without battery): Kg.1,2‐Kg.1.5 (with battery)

sirena da esterno imago - imago outdoor siren
14
1. Cover
2. Stainless steel hinges (2)
3. Undercover
4. Undercover locking screws (2)
5. Tamper protection activation eyelet
6. Transparent base
7. Base locking holes (5)
8. Undercover locking holes (2)
9. Anti‐tear hole
10. Eyelet for cable pass‐through
11. Battery base (1,2Ah)
12. Horn docking inserts (4)
13. Board docking Inserts (4)
14. Chock (2)
15. Exponential Horn
16. Battery
17. PCB ‐ BOARD
18. Cables (2) r/n with faston
19. Connection clamps
20. Microcontroller
21. Tamper protection/anti‐tear
micro‐switch (2)
22. Horn Connector
23. Programming Jumper (3) (JP1‐JP3)
24. Debug Connector (not used)
25. Power central LED 3W
26. High efficiency LED (2)
Figure 1. Parts Identification.

sirena da esterno imago - imago outdoor siren
15
OPERATION
The PCB board is the main component of the imago siren and allows its correct operation,
the interface with the alarm station, the control of the related device (i.e. the battery) are
in conformity with the applicable normative. Figure 2 shows the PCB board and its relevant
parts for which the installer has to set and program the available function in accordance
with the user needs.
Universal version imago™
jumpers
JP1 = Tamper
Jumper inserted: Tamper ON
Jumper removed: Tamper OFF
JP2 = Alarm Time setting
Jumper inserted: Alarm time 3
min.
Jumper removed: Alarm time
10 min.
JP3 = Inputs configuration
Jumper inserted: polarity
erasure.
Jumper removed: polarity
recording.
Figure 2. PCB Board.
Universal version
BUS version

sirena da esterno imago - imago outdoor siren
16
Connection clamps
Table 1: Universal version imago™
The inputs are controller with OC outputs normally open or closed (Start with negative/
negative missing), or with a power relay that give or cut a 12V voltage (Start with negative/
positive missing). During the start up, an auto‐learning stage has to be set to establish the
default values.
Table 2: KS-BUS version imago™
START UP Procedure
The correct powering procedure of imago siren must initially to be done through the
battery (6V. 1,2Ah Dimensions: 98x50x22 mm‐not included) and then giving power (13,8
Vdc typical) coming from the Control Panel. It is fundamental to respect this order.
Once powered, the siren will give just a single flash from its main power LED and the buzzer
will sound for a second to verify the correct functioning of all parts ; moreover the red
signaling LEDs will keep flashing (slow at 1 Hz) until the siren will remain open (tamper
switches open). After closing the cover, the LEDs will flash faster (2 Hz) for 20 sec. If the
siren has been powered also from the Control Panel, then the power LED will start to flash
(period 300/700ms) for 20 sec.; the siren will acquire the inputs stand‐by condition and
start its full functioning. In case you still need to connect the power to the Control Panel,
the siren will go in "low consumption mode" waiting for the external power.
CLAMP
TYPE
DESCRIPTION
[F]
Output
Failure warning (faulty battery or internal electronic
check)
[TAMP]
Output
Normally closed Link (NC) to warn about the opening
of the siren
[LI]
Input
Activation of the two auxiliary warning LEDs
(operable from an output OC or with a positive)
[BL]
Input
Activation of the only power LED (blinking) (operable
from an output OC or with a positive)
[AL]
Input
Activation of the acoustic and optical warning
(operable from an output OC or with a positive)
‐+
Power Supply
Power supply clamps 13.8V
[A][B]
KS‐BUS
Ksenia bus terminals
‐+
Power Supply
Power supply clamps 13.8V

sirena da esterno imago - imago outdoor siren
17
If the siren will be opened again, the red LEDs will turn on, getting back to the previous
mode. Once the external power will be detected, the siren will let the power LED flash for
20 sec. and after that, the siren will acquire the input stand‐by condition and will start its
full functioning. The imago siren will sound and the power LED will be flashing (300ms ON /
700ms OFF) when:
1External power is missing (wire cutting or voltage below 7,6Vdc).
2The input [AL] goes in alarm (Universal version imago only).
3The siren is being opened and JP1 is inserted (Tamper ON)(Universal version
imago only).
4The siren is being opened (KS‐BUS version imago only).
In the case 1 e 2 the alarm condition will last until all power missing or alarm input active
will last; in any case for the maximum alarm time programmed by JP2, at the end of which
even if the alarm conditions still exist, only the power LED will keep flashing with setting
300ms ON / 1700ms OFF. To re‐activate the acoustic signal it is necessary to reestablish the
alarm condition. In the case 3 the siren activates the alarm acoustic/flashing for the
programmed time, regardless from the restoring of the tamper condition.
Programming (universal version imago only)
imago is available with the following functions, programmable through Jumpers:
1Tamper signal on/off (JP1)
2Buzzer timing set‐up (3 or 10 minutes) (JP2)
3Inputs configuration (JP3)
Programmable inputs (universal version imago only)
During the start‐up, if JP3 is inserted, the siren will delete the settings of the inputs polarity,
and will wait for its removal. When the start‐up procedure ends, the input status will be
stored in the flash memory.
Protection and tamper warning
imago siren has two types of protection, one against the cover opening and another one
against the removal from the wall (two switches in series). The siren will check the status of
these switches and will activate the acoustic/optical warning when they are open. For
imago universal version, when a tampering is detected the siren will open two terminal to
warn the Control Panel. The clamps relay [TAMP] reports the status of the tamper
protection switches regardless from the JP1 status. (Relay 100mA 24V max)

sirena da esterno imago - imago outdoor siren
18
Protection and battery test
When the battery voltage is lower than 5V the imago siren will set the low energy
consumption mode. It will open the tamper protection relay and it will activate the
"failure" [F] output. The siren will check the battery efficiency each 13 hours to report a
possible failure opening the "Open collector" output [F] (universal version imago
only)(normally closed500 mA max).
Soft‐stop function
When the power supply voltage slowly decreases (slew rate < 100 mV/minute) the imago
siren will not emit any acoustic alarm due to loss of power supply. This slew rate is
effective if detected starting from the initial voltage (higher than 12V) to 10,5V, then the
alarm activation will be prevented even in case of a sudden loss of voltage. This peculiar
function allows to avoid the acoustic warning and to compromise the efficiency and
life‐time of the battery in case of protracted loss of power supply.
INSTALLATION
The siren has to be installed in a hardly accessible location to deter tamper attempts. The
wall chosen must not have any depression or protrusion in order to avoid compromising
the tamper protection function. To ensure a correct installation refer to the paragraph
"Parts identification" and comply the following steps:
1 Insert stainless steel hinges (supplied) and screw the nuts inside
avoiding to tighten (2)
2 Open the PC cover forcing the corners with a screwdriver (Figure 3)
3 Remove the docking screw of the metallic undercover (4)
4 Remove the undercover pulling it from above, taking care not
to damage the electronic circuit (3)
5 Drill the fixing bottom holes (7)
6 Pass‐through the cable coming from the Control Panel in the eyelet (10)
7 Lock with Fischer plug the PC Base on the wall (7)
8 Set programming jumpers (universal version imago only) (23), (page 14)
9 Insert a 6V lead battery (not supplied) and link terminals
accordingly with the polarity
10 Connect cables to connection terminals (19), (page 19)
11 Verify the start up procedure (page 15)
12 Close the undercover and screw on (3)
13 Close the cover (Figure 3)

sirena da esterno imago - imago outdoor siren
19
TWIST
Figure 3. Siren opening.

sirena da esterno imago - imago outdoor siren
20
TERMINALS (UNIVERSAL VERSION IMAGO ONLY)
Always use a shielded cable with an end of the shield connected to the ground of the alarm
station and the other one kept free. In the following figure 4 two connection examples are
shown, the first one (a), the simplest, with the external power supply of the siren and the
tamper management with end line resistance (10k), the second one (b), which uses the
siren programmable inputs [AL] and [LI] by means of open collector outputs [O1] and [O2]
of the Control Panel. Moreover the failure output [F] is connected to a zone input [i1] of the
alarm station (i.e. to program an action as the activation of a vocal call or SMS or e‐mail
with a "Battery failure" message).
TERMINALS DESCRIPTIONS
+R Power positive 13,8Vdc
‐Power negative
M4 Tamper 24hr balanced 10KΩ
O1 Open Collector 1 output
O2 Open Collector 2 output
i1 Zone input
N.B.: The terminals names refer to Ksenia
Control Panel series lares. The imago
Universal siren can interface any Intrusion
Control Panel having terminals with same
functions.
Figure 4. Connections with the alarm stations.
Figure5. Use of a free exchange
The 13,8V voltage of the terminals [+] and [‐] of the siren,
keeps the backup battery charged and provides a protection
against cables cut.
If the alarm station doesn't have open collector outputs, relay
free exchange of the alarm station can be used to simulate the
required voltage (start with positive) on the input terminal of
the imago siren.
Example: There’s the need to have the siren LED blinking when
an event scheduled by the alarm station and associated to a
relay occurs. The name shown by the terminals are:
[C] Common
[NA] Normally open
[NC] Normally closed
The connection that must be set is shown in the following
figure 5.
