KSIX HALO BXPLAFLED02 User manual

ENGLISH
HALO –BXPLAFLED02
RGBIC LED ceiling light –User manual
1. Characteristics
1.1 Technical specifications
Rated power: 60,9W
Max. Output power: 90W
Input voltage: 220-240V / 50-60Hz
Luminous flux: 6.500 modular lm
Energy efficiency class: F
LED color: RGBIC + CCT
Light temperature: 3.000K –6.500K
CRI index: 80
Number of LEDs: 96
Lifespan: 30.000h
Lightning angle: 120°
Protection rating: IP44 (dust and splash proof)
Operating temperature: -20°C to +60°C
Dimensions: 47 cm diameter x 6 cm thick
Weight: 880 g
Material: ABS + PC
Connectivity: Bluetooth 4.0
Compatibility: Android 4.4 / iOS 9.0 and later versions
App: iLink
1.2 In the box
1 x LED panel
1 x Remote control (works with 2 x AAA batteries, not
included)
4 x Screws
4 x Wall plugs
1 x Manual

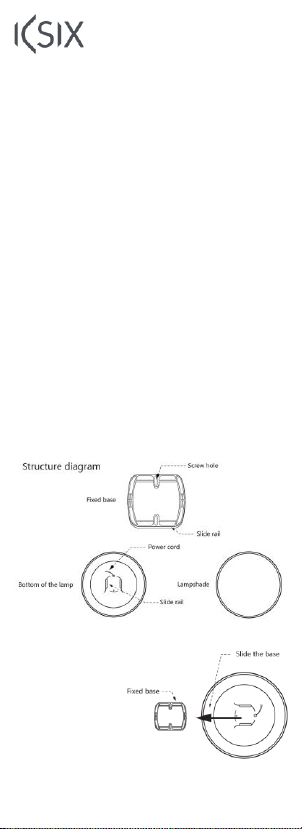

1.3 Product parts

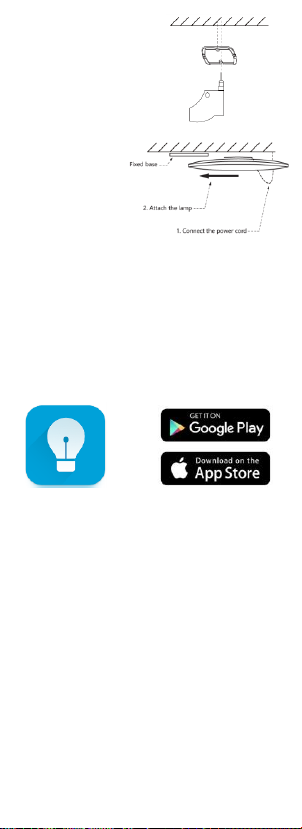

1.4 Installation method
1. Separate the base
from the panel. To
do so, slide it in the
opposite direction
of the cables, as
shown in the
image.

2. Secure the fixed
base on the ceiling
with the screws
and the wall plugs
that are included in
the package.
3. Link the panel’s
power cords to the
power cords on the
light spot in which
you will be
installing the panel.
Attach the panel to
the fixed base by
sliding it back.
Safety note: Don’t modify the product or exchange any
parts. Cut off your home’s power installation to avoid electric
shock while installing it and manipulating it. Do not cover
the product once it is installed and connected to the power.
Do not install the product on top of high-heat objects or in a
wet place.
2. Initial setup
2.1 Download the app
The Halo LED panel compatible app is called iLink. There are
two ways to download it:
-Tap here to download the iLink app from Google Play or
App Store.
-You can also download the app directly by typing “iLink” in
the Google Play or App Store search engine.
2.2 Pairing iOS / Android devices
To complete the pairing, the panel must be properly
installed and powered on.
1. First, and most importantly, make sure to have your
smartphone’s Bluetooth enabled.
2. Access the iLink app. Once inside, tap on the menu button
in the upper left corner.

3. Tap on the Bluetooth
connection.
4. Tap on the magnifying
glass icon to start searching
for the device. The device
will appear as KSIX HALO.
Tap on it to complete the
pairing.
Troubleshooting: If the app cannot find the device, power
off the panel and then on again. Make sure that your
smartphone’s Bluetooth is on and accept all the permissions
requested by the app.
3. App
3.1 RGBIC colour control
Tap on the bottom left
lamp icon to access
the RGBIC control
feature. From here,
you will be able to
adjust the brightness,
as well as choose the
colors that you want
the panel to display.
3.2 CCT white color control
Tap on the flame icon
on the bottom of your
screen to access the
CCT whites' control.
From here, you will be
able to adjust the
whites color
temperature, as well
as the brightness. You
will also be able to
choose from a variety
of preset color
features.

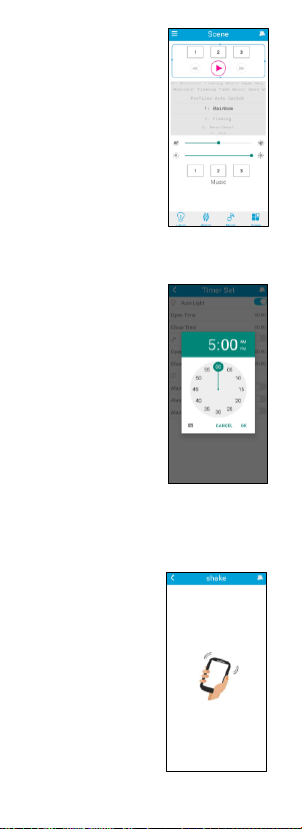

3.3 Scene modes
Tap on the last bottom
icon to access the
scene modes feature.
From here, you will be
able to choose from a
wide variety of preset
scene modes that
combine unique
colors and patterns.
Tap on the one that
you desire, and the
panel will
automatically display
it. You will be able to
set up to 3 scene
modes.
3.4 Scheduling
To set schedules tap
on the menu button
on the upper left
corner. Then, tap on
timer set.
Once inside, activate
the auto light option
by tapping on the
switch to the right.
You will then be able
to choose the turn on
and the turn off
lighting time of the
panel. Tap on open
time and choose the
time that you want.
After that, tap on close
time and choose the
time that you want.
The panel will automatically light on and light off in the time
interval that you have set.
3.5 Shaker
Access the shaker
function by tapping on
the upper right icon
showing a hand with a
phone. Once you have
accessed it, this
function allows you to
change colors and
patterns by just
shaking your phone.
4. Remote control
The panel includes a remote control to also be able to make
use of the panel without the need of a phone.
Even though the iLink app is more complete, the remote
control use is handier and more practical in most situations.

These are the functions of the buttons:
1. ON/OFF button: Press this button to
turn on or off the panel.
2. CCT modes switch: Press this button to
switch between different preset whites'
temperature color combinations of the
panel.
3. RGBIC modes switch: Press this button
to switch between the different RGBIC
preset color combinations of the panel.
4. Color temperature down: Press this
button to decrease the white color
temperature of the panel.
5. Increase brightness: Press this button
to increase the brightness of the panel.
6. Night light mode: Press this button to
activate the night light mode.
7. Decrease brightness: Press this button
to decrease the brightness of the panel.
8. Color temperature up: Press this button to increase the
white color temperature of the panel.
9. Brightness options: Press this button to choose between
25, 50 and 100% brightness of the panel.
10. Color temperature options: Press any of these buttons to
set a different white temperature.
5. Warnings
• Please, strictly follow this user manual to install and use the
product to avoid accidents.
• Do not disrupt the bulb or modify any component.
• Turn off the power and the main electrical panel before
installing ordoing maintenance tasks to avoid damage from
electric shock.
• Do not install the lamp on unstable or unsafe ceilings.
• Do not cover the lamp with blankets or similar objects.
• Do not handle the bulb or any other lamp component for
installation, repairing or checking unless you are a qualified
electrician. Wire connecting must follow IEE electric
standard or any other valid national standard.
• Do not install the lamp above hot or wet surfaces.

ESPAÑOL
HALO –BXPLAFLED02
Panel LED RGBIC –Manual de usuario
1. Características
1.1 Especificaciones técnicas
Potencia nominal: 60,9W
Potencia máxima de salida: 90W
Voltaje de entrada: 220-240V / 50-60Hz
Flujo luminoso: 6.500 lm modulares
Clase de eficiencia energética: F
Color LED: RGBIC + CCT
Temperatura de la luz: 3.000K –6.500K
Índice CRI: 80
Número de LEDs: 96
Vida útil: 30.000h
Ángulo de iluminación: 120°
Grado de protección: IP44 (resistente contra polvo y
salpicaduras)
Temperatura de funcionamiento: -20°C a +60°C
Dimensiones: 47 cm de diámetro x 6 cm de grosor
Peso: 880 g
Material: ABS + PC
Conectividad: Bluetooth 4.0
Compatibilidad: Android 4.4 / iOS 9.0 y versiones posteriores
App: iLink
1.2 En la caja
1 x Panel LED
1 x Control remoto (funciona con 2 pilas AAA, no incluidas)
4 x Tornillos
4 x Tacos
1 x Manual

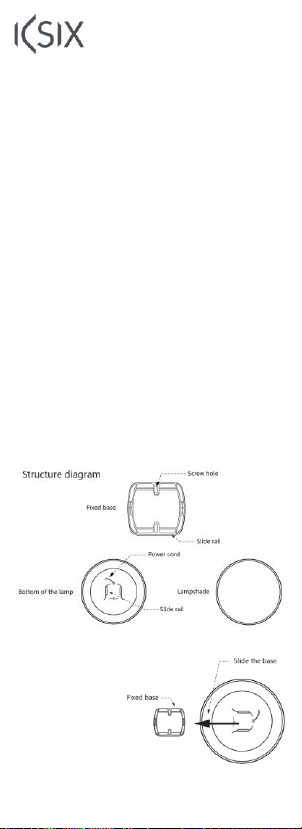

1.3 Partes del producto
1.4 Método de instalación
1. Separa la base del
panel. Para ello,
deslízala en sentido
contrario a donde
se encuentran los
cables, tal y como
se muestra en la
imagen.

2. Fija la base fija al
techo con los tornillos
y los tacos incluidos en
la caja.
3. Conecta los cables
de alimentación del
panel a los cables de
alimentación del
punto de luz en el que
vayas a instalar el
panel. Acopla el panel
a la base fija
deslizándolo.
Nota de seguridad:No modifiques el producto ni cambies
ninguna pieza. Corta la instalación eléctrica de tu casa para
evitar descargas eléctricas mientras lo instalas y lo
manipulas. No cubras el producto una vez instalado y
conectado a la corriente. No instales el producto sobre
objetos calientes ni en lugares húmedos.
2. Configuración inicial
2.1 Descarga de la aplicación
La aplicación compatible con el panel LED Halo se llama
iLink. Hay dos formas de descargarla:
-Pulsa aquí para descargar la aplicación iLink desde Google
Play o App Store.
-También puedes descargar la aplicación directamente
escribiendo “iLink” en el motor de búsqueda de Google Play
o de la App Store.
2.2 Emparejamiento de dispositivos iOS / Android
Para completar el emparejamiento, el panel debe estar
correctamente instalada y encendido.
1. En primer lugar, asegúrate de tener activado el Bluetooth
en tu smartphone.
2. Accede a la aplicación iLink. Una vez dentro, pulsa sobre el
botón de menú en la esquina superior izquierda.

3. Toca sobre Conexión
Bluetooth.
4. Toca sobre el icono de la
lupa para iniciar la
búsqueda del dispositivo. El
dispositivo aparecerá como
KSIX HALO. Pulsa sobre él
para completar el proceso.
Solución de problemas: Si la aplicación no encuentra el
dispositivo, apaga el panel y vuelve a encenderlo. Asegúrate
de que el Bluetooth de tu smartphone está activado y
acepta todos los permisos solicitados por la aplicación.
3. App
3.1 Control de color RGBIC
Pulsa sobre el icono de
la lámpara que verás
en la parte inferior
izquierda para acceder
a la función de control
RGBIC. Desde aquí,
podrás ajustar el brillo,
así como elegir los
colores que quieres
que muestre el panel.
3.2 Control de color blanco CCT
Pulsa sobre el icono de
la llama en la parte
inferior de la pantalla
para acceder al control
de blancos CCT. Desde
aquí, podrás ajustar la
temperatura de color
de los blancos, así
como el brillo.
También podrás elegir
entre una variedad de
características de color
preestablecidas.

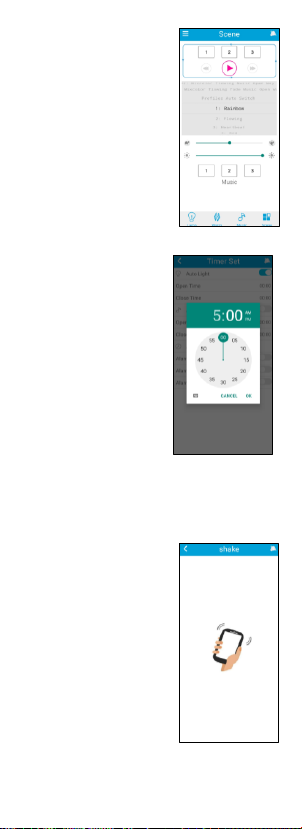

3.3 Modos escena
Pulsa sobre el último
icono de la parte
inferior de la pantalla
para acceder a la
función de modos
escena. Desde aquí,
podrás elegir entre
una amplia variedad
de modos de escena
preestablecidos que
combinan colores y
patrones únicos. Pulsa
sobre el que quieras y
el panel lo mostrará
automáticamente.
Podrás configurar
hasta 3 modos escena.
3.4 Programación
Para programar
temporizadores, pulsa
el botón de menú
situado en la esquina
superior izquierda. A
continuación, pulsa en
Programar
Temporizador. Una vez
dentro, activa la
opción de Luz
Automática pulsando
sobre el botón a la
derecha. A
continuación, podrás
elegir la hora de
encendido y apagado
del panel. Pulsa sobre
la hora de apertura y
elije la hora que
desees. A
continuación, pulsa
sobre la hora de cierre
y elije la hora que
quieras.
El panel se encenderá y apagará automáticamente en el
intervalo de tiempo que hayas establecido.
3.5 Agitador
Accede a la función del
Agitador tocando el
icono superior
derecho que muestra
una mano con un
teléfono. Una vez que
hayas accedido a ella,
esta función te
permite cambiar
colores y patrones con
solo agitar el teléfono.

4. Control remoto
El panel include un control remoto para poder usar el panel
sin necesidad del móvil.
Aunque la app iLink es más completa, el uso del mando a
distancia es más cómodo y práctico en la mayoría de las
situaciones. Estas son las funciones de los botones:
1. Botón ON/OFF: Pulsa este botón para encender o apagar
el panel.
2. Cambio de modos CCT: Pulsa este
botón para cambiar entre las diferentes
combinaciones de color de temperatura
de blancos preestablecidas del panel.
3. Cambio de modos RGBIC: Pulsa este
botón para cambiar entre las diferentes
combinaciones de color preestablecidas
RGBIC del panel.
4. Disminuir temperatura de color: Pulsa
este botón para disminuir la
temperatura de color blanco del panel.
5. Aumentar brillo: Pulsa este botón para
aumentar el brillo del panel.
6. Modo luz nocturna: Pulsa este botón
para activar el modo de luz nocturna.
7. Disminuir brillo: Pulsa este botón para
disminuir el brillo del panel.
8. Aumentar temperatura de color: Pulsa
este botón para aumentar la
temperatura de color blanco del panel.
9. Opciones de brillo: Pulsa este botón para elegir entre el 25,
50 y 100% de brillo del panel.
10. Opciones de temperatura de color: Pulsa cualquiera de
los botones para establecer una temperatura de blanco
diferente.
5. Advertencias
•Por favor, sigue estrictamente este manual de usuario para
instalar y utilizar el producto para evitar accidentes.
•No desajustes la bombilla ni modifiques ningún
componente.
• Desconecta la alimentación y el cuadro eléctrico principal
antes de instalar o realizar tareas de mantenimiento para
evitar posibles daños por descarga eléctrica o parecidos.
• No instales la lámpara en techos inestables o inseguros.
• No cubras la lámpara con mantas u objetos similares.
• No manipules la bombilla ni ningún otro componente de la
lámpara para su instalación, reparación o comprobación a
menos que sea un electricista cualificado. La conexión de los
cables debe seguir la norma eléctrica IEE o cualquier otra
norma nacional válida en curso legal en tu país.
•No instales la lámpara sobre superficies calientes o
húmedas.
