KSR KUEBLER AF-ADF Service manual

Montage- und Betriebsanleitung
Mounting and operating instruction
TÜV 13 ATEX 7399 X
Bitte zur künftigen Verwendung aufbewahren
Please retain for future usage
Veuillez conserver pour un usage futur
Niveau –Messwertgeber AF-ADF und AVK-ADF
Level Sensors AF-ADF and AVK-ADF
118219 / 20.04.2016

R
KSNXTTAEBLEfl
\7} A di/6{r or he''{lK'A G€uP
Wir erklären in alleiniger Verantwortung, dass die mit CE gekennzeichneten Produkte
We declare under our sole responsibility that the CE marked products
Typenbezeich nung:
Type Designation:
Beschreibung:
Description:
die grundlegenden Schutzanforderungen der folgenden Richtlinien erfüllen:
comply with the essenfra/ protection requirements of the directives:
Dokument Nr.:
Document No.:
2011t65tEU
2014t30tEU
2014t34tEU
Gefährliche Stoffe (RoHS)
H az a rd o u s subslances (RoHS)
Elektromagnetische Verträglichkeit(1)
Electro m ag n eti c Co m p ati b iIity'1 )
Explosionsschutz (ATEX)(2)(3)
Ex plo si o n p rote cti o n (ATEyyztrst
Harmonisierte Normen.
Harmonized standards:
EN 50581 :201 2
EN 61326-2-3:2013
EN 61326-1:2013
Zerlifizied. nach I Ceftified to
EN 60079-0:2009
EN 60079-1:2007
EN 60079-31:2009
Entspricht auch / A/so complies with
EN 60079-0:20 12+A1 1 .201 3
EN 60079-1 :20'14
EN 60079-3'1 :2014

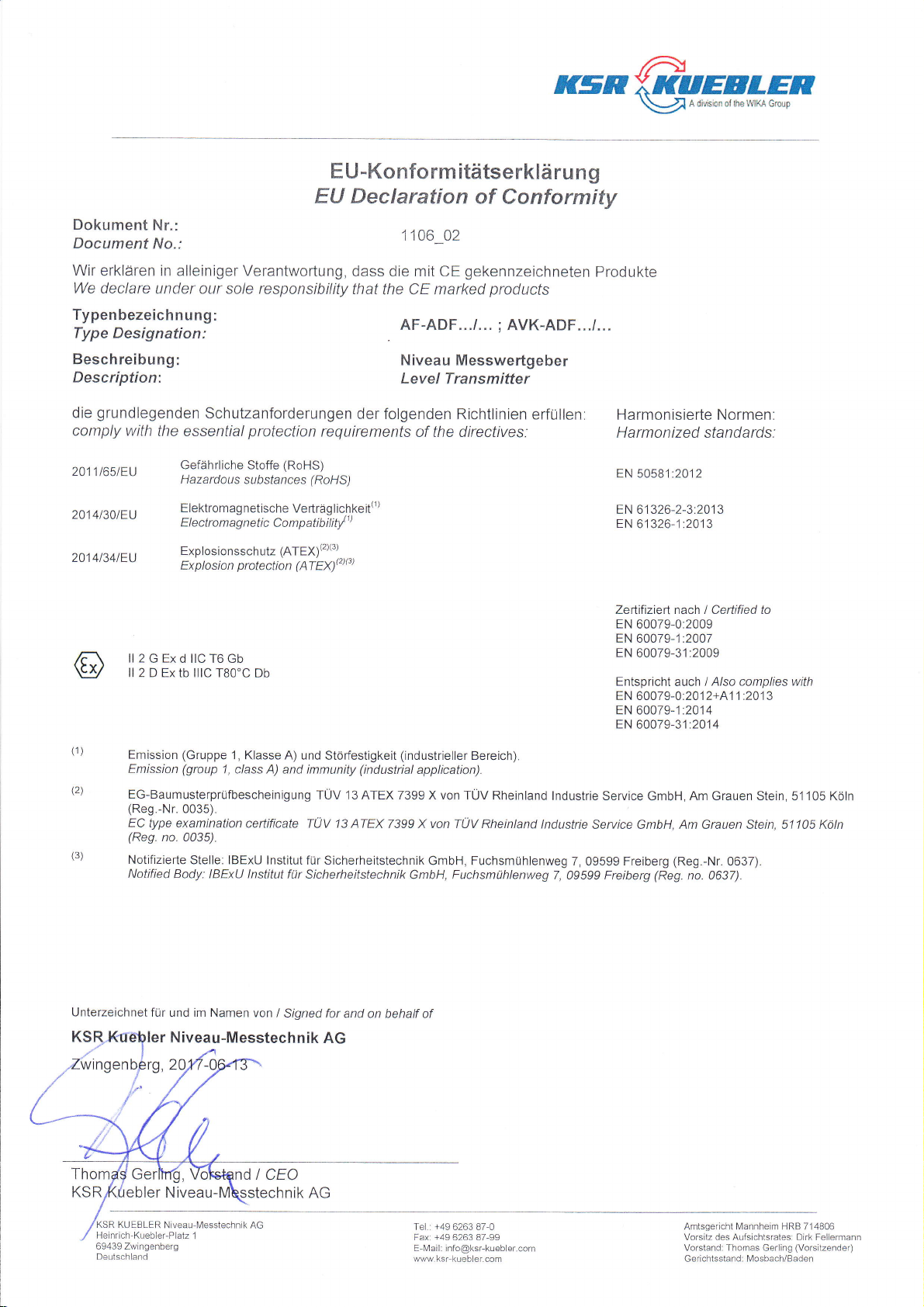

E U -Konform itätserkläru n g
EU Declaration of Conformity
1106 02
AF-ADF.../... ; AVK-ADF...1...
Niveau Messwertgeber
Level Transmitter
ll 2GExdllcT6Gb
ll 2 D Ex tb IIIC TBO'C Db
(2)
Emission (Gruppe 1, Klasse A) und Störfestigkeit (industrieller Bereich).
Emission (group 1, c/ass A) and immunity (industrial application).
EG-Baumusterprüfbescheinigung TÜV 13 ATEX 7399 X von TÜV Rheinland lndustrie Service GmbH, Am Grauen Stein, 51105 Köln
(Reg.-Nr. 0035).
EC type examination certificate TÜV 13 ATEX 7399 X von TÜV Rheinland Industrie Serylce GmbH, Am Grauen Stein, 51 105 Kötn
(Reg. no. 0035).
Notifizierte Stelle: IBExU lnstitut für Sicherheitstechnik GmbH, Fuchsmühlenweg 7, 09599 Freiberg (Reg.-Nr. 0637).
Notified Body: IBExU lnstitut für Sicherheitstechnik GmbH, Fuchsmühlenweg 7, 09599 Freiberg (Reg. no. 0637).
Unterzeichnet für und im Namen von I Signed for and on behalf of
Niveau-Messtechnik AG
Th CEO
KSR d/
Ger nik AG
SR KUEBLER Niveau i\lesstechnlk AG
Heinrich-Kueble.Plä17 1
69439 Zwingenberg
Deutschland
Tel.: [phone]
Fax: [phone]
E-l\/lail: [email protected]
\W.ksr-kuebler.com
Amtsgericht l\.4annheim HRB 714806
Vorsitz des Aufsichtsrates: Dirk Fel ermann
Vorstand: Thomas Gerling (Vorsitzendea
Gerichtsstand: l\4osbach/Baden

Inhaltsverzeichnis
Deutsch............................................................................................................................................................. 1
Zeichenerklärung ............................................................................................................................................... 1
Sicherheitshinweise ........................................................................................................................................... 2
Gefahr!............................................................................................................................................................ 2
Verwendung und Einsatzbereich........................................................................................................................3
Entfernen der Transportverpackung und der Transportsicherungen.............................................................3
Montage Einbau in den Behälter.................................................................................................................... 4
Maximale Längen der Gleitrohre...............................................................................................6
Elektrischer Anschluss................................................................................................................................... 6
Justierarbeiten..........................................................................................................................6
Auswahl des Anschlusskabels..................................................................................................7
Leitungskapazität und -Induktivität............................................................................................7
Anschließen des Kabels ...........................................................................................................7
Potentialausgleich und PE-Anschluss.......................................................................................8
Wartung.......................................................................................................................................................... 8
Funktionsprüfung............................................................................................................................................ 8
Hinweis...........................................................................................................................................................8
Fehlersuche.................................................................................................................................................... 9
Technische Daten Niveau - Messwertgeber AF-ADF.............................................................................. 10
Elektrische Daten....................................................................................................................10
Temperaturen.........................................................................................................................10
Nenndruck..............................................................................................................................10
English ............................................................................................................................................................ 11
Symbol legend .................................................................................................................................................11
Safety information............................................................................................................................................ 12
Danger!......................................................................................................................................................... 12
Application and field of use..............................................................................................................................13
Removal of transport packaging and transport safety devices..................................................................... 13
Installation in the container........................................................................................................................... 14
Maximum length of guide tubes ..............................................................................................16
Electrical connection .................................................................................................................................... 16
Calibration ..............................................................................................................................16
Selecting the connection cable................................................................................................17
Conduction capacity and inductance.......................................................................................17
Cable Connection...................................................................................................................17
Equipotential bonding and PE connection...............................................................................18
Maintenance.................................................................................................................................................18
Functional test..............................................................................................................................................19
Note..............................................................................................................................................................19
Error search.................................................................................................................................................. 20
Technical data Level Sensors AF-ADF ..................................................................................................20
electrical data..........................................................................................................................20
Temperatures .........................................................................................................................20
Nominal pressure....................................................................................................................20
KSR KUEBLER AG.......................................................................................................................21

Seite 1 von 21
Warnhinweis
Deutsch
Zeichenerklärung
Folgende Symbole werden in dieser Betriebsanleitung verwendet:
Gefahrenhinweis
Hinweise deren Nichtbeachtung zu Personen- oder Sachschäden
führen können.
Information
Angaben und Informationen zur sachgerechten Anwendung der
Niveau-Messwertgeber AF-ADF oder AVK-ADF.
Hinweise zur elektrischen Installation
Angaben für eine fachgerechte elektrische Installation.
Warnhinweis
Hinweise zur fachgerechten Montage und den bestimmungs-
gemäßen Betrieb des Niveau-Messwertgeber AF-ADF oder AVK-
ADF. Eine Nichtbeachtung kann zu Fehlfunktionen oder
Beschädigungen führen.

Seite 2 von 21
Sicherheitshinweise
Lesen Sie diese Anleitung, bevor Sie die Niveau - Messwertgeber AF-ADF order AVK-ADF installieren und in
Betrieb nehmen.
Diese Anleitung richtet sich an Fachkräfte, die den Einbau, die Installation und das Einrichten ausführen.
Für den Einsatz sind die einschlägigen Sicherheitsvorschriften zu beachten.
Unbefugter Eingriff und unzulässige Verwendung führen zum Verlust von Garantie- und
Haftungsansprüchen.
Es müssen Maßnahmen getroffen werden, die bei einem Defekt der Niveau - Messwertgeber AF-ADF
verhindern, das Gefahren für Personen und Sachen entstehen können.
Niveau - Messwertgeber AF-ADF order AVK-ADF nicht in unmittelbarer Nähe starker elektromagnetischer
Felder betreiben. (Abstand min. 1m)
Die Niveau - Messwertgeber AF-ADF order AVK-ADF dürfen keiner starken mechanischen Belastungen
ausgesetzt werden.
Die in der Montage und Betriebsanleitung angegebenen maximalen Strom- und Spannungswerte sind
einzuhalten.
Gefahr!
Beim Arbeiten in Behältern, besteht Vergiftungs- oder Erstickungsgefahr. Arbeiten
dürfen nur unter Anwendung geeigneter Personenschutzmaßnahmen (z.B.
Atemschutzgerät, Schutzkleidung o.Ä.). durchgeführt werden.
Achtung Explosionsgefahr!
Im Behälter besteht die Gefahr explosionsfähiger Atmosphäre. Es sind entsprechende Maßnahmen,
die eine Funkenbildung verhindern, zu ergreifen. Arbeiten in diesem Bereich dürfen nur durch Fach-
personal entsprechend den jeweiligen geltenden Sicherheitsrichtlinien durchgeführt werden.

Seite 3 von 21
Verwendung und Einsatzbereich
Die Niveau - Messwertgeber AF-ADF order AVK-ADF sind als explosionsgeschützte Betriebsmittel, innerhalb
des Geltungsbereiches der EG Richtlinie 94/9/EG, für den Einsatz in explosionsgefährdeten Bereichen
zugelassen.
Sie erfüllen die Anforderungen an elektrische Betriebsmittel für explosionsgefährdete Bereiche.
Die technischen Daten in dieser Betriebsanleitung sind zu beachten.
Zündschutzart II 2 G Ex d IIC T6 Gb II 2 D Ex tb IIIC T80°C Db
Ta = -40°C zu +55°C
NICHT UNTER SPANNUNG OFFNEN

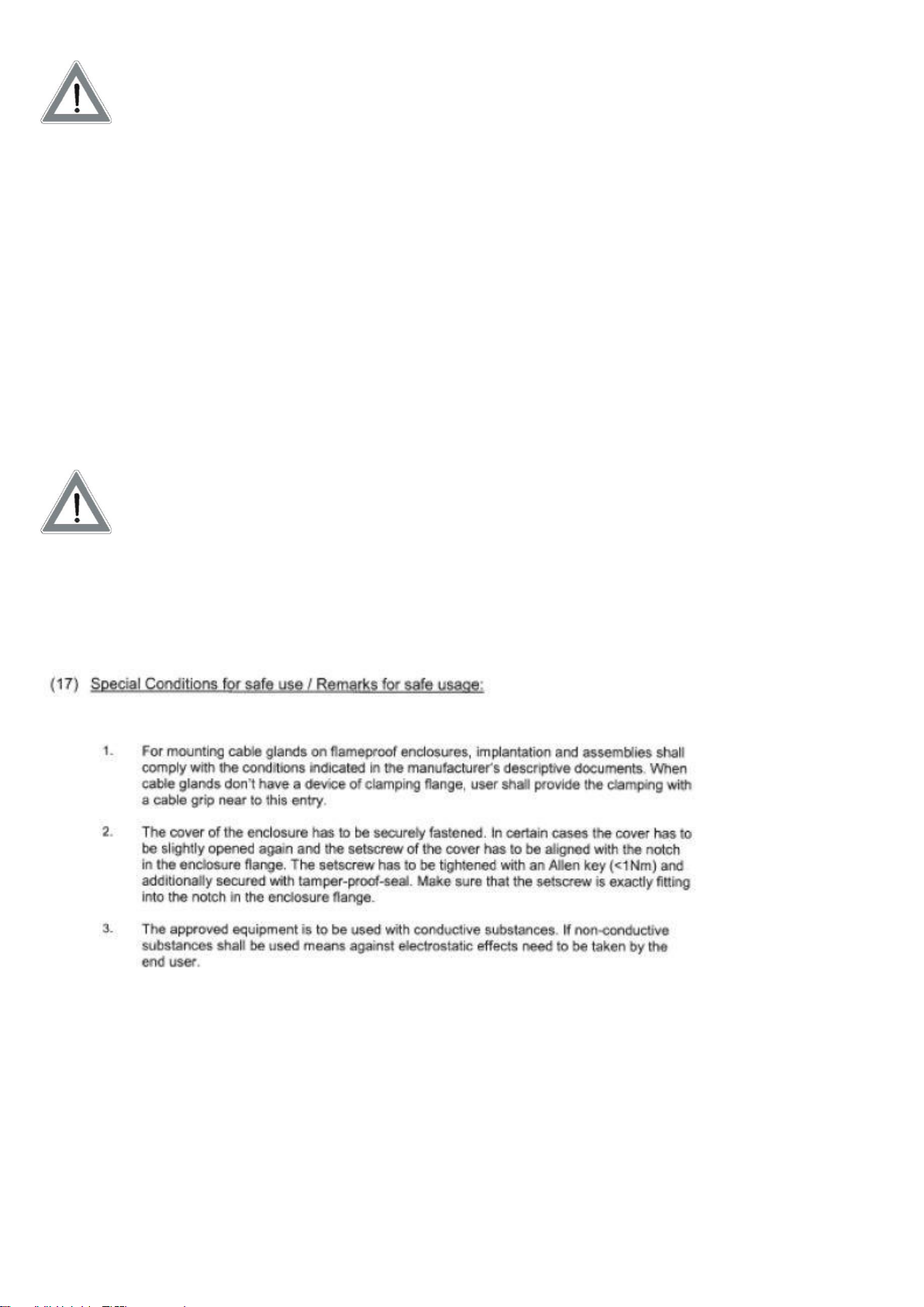

Besondere Bedingungen für den sicheren Gebrauch / Bemerkungen zur sicheren Verwendung:
1. Wenn Kabelverschraubungen an explosionsgeschützten Gehäusen verbaut werden, müssen Ein-
und Anbauten den Beschreibungen des Herstellers entsprechen. Falls Kabelverschraubungen keine
Möglichkeit einer geflanschten Zugentlastung haben, muss der Anwender eine Kabelklemme in der
Nähe des Durchganges anbringen.
2. Der Deckel des Gehäuses muss sicher geschlossen sein. In manchen Fällen muss der Deckel leicht
geöffnet werden und die Sicherungsschraube muss auf die Vertiefung im Gehäuseflansch
ausgerichtet werden. Die Sicherungsschraube muss mit einem Inbusschlüssel fest angezogen (< 1
Nm) und zusätzlich gegen Eingriffe gesichert werden. Es ist sicherzustellen, dass die
Sicherungsschraube genau in die vorgesehene Vertiefung des Gehäuseflansches passt.
3. Das zugelassene Gerät darf nur mit leitfähigen Substanzen benutzt werden. Falls nicht-leitfähige
Substanzen benutzt werden müssen durch den Endanwender Maßnahmen gegen elektrostatische
Effekte ergriffen werden.
Aufbau und Funktionsbeschreibung
Die Niveau - Messwertgeber AF-ADF order AVK-ADF dienen der Füllstandsüberwachung in Behältern mit
flüssigen Medien. Diese Medien dürfen keine starken Verschmutzungen oder Grobteile aufweisen und nicht
zum Auskristallisieren neigen.
Die Messwertgeber arbeiten nach dem Schwimmerprinzip mit magnetischer Übertragung in Dreileiter -
Potentiometerschaltung oder Zweileiter Widerstandsbeschaltung. Eine im Gleitrohr eingebaute
Reedmesskette (Reedkontakte + Widerstände) wird durch einen im Schwimmer eingebauten Permanent-
magneten betätigt. Hierdurch steht ein höhenproportionales Widerstandssignal zur Verfügung.
Entfernen der Transportverpackung und der Transportsicherungen
Niveau - Messwertgeber vorsichtig aus der Transportverpackung entfernen.
Bitte beachten Sie die auf der Versandverpackung angegebenen Hinweise und entfernen Sie vor der
Entnahme der Niveau - Messwertgeber alle Transportsicherungen.
Die Niveau - Messwertgeber niemals gewaltsam am Gleitrohr aus der Verpackung entfernen!
Vor dem Einbau der Niveau - Messwertgeber sind die Sicherungsbänder der Schwimmer zu entfernen.
Stellen Sie sicher, dass alle Verpackungsteile entfernt wurden und der Schwimmer auf dem Gleitrohr frei
beweglich ist.
