KT&C AVN82V User manual

FULL AHD
VANDAL DOME CAMERA
OPERATION MANUAL
M264-AV(N)82V-001
Thank you for choosing our high quality camera.
Before attempting to connect or operate, please read and follow these instructions.

2
CONTENTS
1. NOTICES
2. IMPORTANT SAFETY INSTRUCTIONS
3. FEATURES
4. EQUIPMENT AND ACCESSORIES
5. OVERVIEW AND FUNCTION
6. INSTALLATION
7. CONNECTION
8. DIMENSIONS
9. SPECIFICATION
10. OSD MENU STRUCTURE
11. AHD UTC (UP THE COAX)
These servicing instructions are for use by qualied service personnel only.
To reduce the risk of electric shock do not perform any servicing other than that
contained in the operating instructions unless you are qualied to do so.
Use Class 2 Power Supply Only
CAUTION

3
1. NOTICES
This device complies with Part 15 of FCC regulations.
Operation is subject to the following two conditions:
1. This device may cause harmful interference.
2. This device may receive interference that can cause affect the operation of this
equipment.
Note
This equipment has been tested and found to comply with the limits for a
Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference
when the equipment is operated in a commercial environment. This
equipment generates, uses, and can radiate radio frequency energy and,
if not installed and used in accordance with the instruction manual, may
cause harmful interference to radio communications. Operation of this
equipment in a residential area is likely to cause harmful interference in
which case the user will be required to correct the interference problems at
his or her own expense.
Caution
Alteration or modifications carried out without. appropriate authorization
may invalidate the user's right to operate the equipment.
1. A regulated DC12V 500mA power supply is recommended to ensure the best picture
quality and stable operation.
An unregulated power supply may cause damage to the camera.
Using an unregulated power supply will void the product warranty.
If your monitor is switched to high impedance, then please adjust accordingly.
2. Do not attempt to disassemble the camera to access internal components.
Refer servicing to your dealer.
3. Never face the camera towards the sun or any bright or reective light, which may
cause smear on the picture and possible damage to the image sensor.
4. Do not remove the serial sticker for the warranty service.

4
Ce produit est conforme aux normes FCC section 15.
La mise en service est soumise aux deux conditions
suivantes :
1. cet appareil ne peut pas provoquer d’interference nuisible.
2. cet appareil doit pouvoir tolerer toutes les interferences auxquelles il est soumis, y compris
celles qui pourraient inuer sur son bon fonctionnement.
Remarque -
Suite a differents tests, cet appareil s’est revele conforme aux exigences imposees aux
appareils numeriques de Classe A en vertu de la section 15 du reglement de la Commission
federale des communications des Etats-Unis (FCC). Ces contraintes sont destinees a
fournir une protection raisonnable contre les interferences nuisibles quand l’appareil est
utilise dans une installation commerciale. Cet appareil genere, utilise et emet de l’energie
de frequence radio, et peut, en cas d’installation ou d’utilisation non conforme aux
instructions, generer des interferences nuisibles aux communications radio. L’utilisation
de ce produit dans une zone residentielle peut provoquer des interferences nuisibles. Le
cas echeant, l’utilisateur devra remedier a ces interferences a ses propres frais.
AVERTISSEMENT -
ce produit est un appareil de classe A. Son utilisation dans une zone residentielle risque
de provoquer des interferences. Le cas echeant, l’utilisateur devra prendre les mesures
necessaires pour y remedier.
ATTENTION -
Touts changements ou modifications dans la fabrication de cet appareil qui ne sont pas
expressément approuvés par la partie responsable de la conformité pourraient annuler
l’autorité de l’utilisateur à utiliser cet équipement.
1. ATTENTION
1Une alimentation 500mA DC12V réglementée est recommandé pour l’utilisation de cet appareil
pour une meilleure image et un fonctionnement plus stable. Une alimentation non régulée
peut endommager l’appareil photo. Lorsque l’alimentation non régulée est utilisée, la garantie
du produit n’est plus prise en charge.
2Ne pas tenter de démonter l’appareil pour accéder aux composants internes. Conez l’entretien
à votre revendeur.
3Ne jamais mettre la caméra en face du soleil ou n’importe quelle lumière brillante ou
rééchissante, cela peut provoquer des frottis sur l’image et endommager le image sensor.
4Ne retirez pas l’étiquette de série, nécessaire à la garantie.
5Ne jamais exposer la camera à la pluie ou à l’humidité.
6L’appareil doit être bien connecté à la prise principal avec une protection par prise terre.
ATTENTION

5
1. NOTICES
This symbol is intended to alert the user to the presence
of uninsulated “dangerous voltage” within the product’s
enclosure that may be of sufficient magnitude to
constitute a risk of electric shock.
This symbol is intended to alert the user to the presence
of important operating and maintenance (servicing)
instructions in the literature accompanying the appliance.
WEEE
(Waste Electrical & Electronic Equipment)
This marking shown on the product or its remove, indicates that it should not
be disposed with other household wastes at the end of its working life. To
prevent possible harm to the environment or human health from uncontrolled
waste disposal, please separate this from other types of wastes and recycle
it responsibly to promote the sustainable reuse of material resources.
Household users should contact either the retailer where they purchased
this product, or their local government oce, for details of where and how to
safely recycle the item.
Business users should contact their supplier and check the terms and
conditions of the purchase contract.
This product should not be mixed with other commercial wastes for disposal.
CAUTION
RISK OF ELECTRIC SHOCK.
DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE
COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

6
1. ATTENTION
Ce symbole est destiné à avertir l’utilisateur de la présence
d’une “tension dangereuse” à l’intérieur de l’enceinte du
produit qui peut être d’une magnitude suffisante pour
constituer un risque d’électrocution pour les personnes.
Ce symbole est destiné à avertir l’utilisateur de la présence
d’instruction de maintenances (entretiens) importantes
dans la livret accompagnant l’appareil.
Les Bons Gestes de mise au rebut de ce produit
(Déchets d’équipements électriques et électroniques)
(Applicable dans les pays de l’Union Européenne et dans d’autre pays européens
pratiquant le tri sélectif)
Ce symbole sur le produit, set accessoires ou sa documentation indique que ni le produit, ni
ses accessoires électroniques usagés (chargeur, casqvue audio, câble USB, etc.) ne peuvent
être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets
présentant des risques environnementaux et de santé publique, veuillez séparer vos produits
et accessoires usagés des autre déchets. Vous favoriserez ainsi le recyclage de la manière qui
les compose dans le cadre d’un
développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu
le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les
points de collecte de ces produits en vue de leur recyclage.
Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les
conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec
les autres déchets professionnels et commerciaux.
CAUTION
RISQUE DE CHOC ELECTRIQUE.
NE PAS OUVRIR.
ATTENTION: POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES.
NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE)
LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES
A L’UTILISATEUR. FAITES APPEL AU PERSONNEL DE
MAINTENANCE QUALIFIE.

7
2. IMPORTANT SAFETY INSTRUCTIONS
1) All warning and instruductions in this manual should be followed.
2) Save this manual for future reference.
3) Heed all warnings.
4) Follow all instructions.
5) Do not use this apparatus near water.
6) Clean only with a dry cloth.
7) Do not block any ventilation openings. Install in accordance with the
manufacturer’s instructions.
8) Do not install near any heat sources such as radiators, heat registers, stoves,
or other apparatus (including ampliers) that produce heat.
9) To help prevent from electric shock, plug the equipment and peripheral power
cables into properly polarized or grounded electrical outlets. These cables are
equipped with the wide blade or the third prong to ensure proper grounding.
Do not use adapter plug or remove the ground prong from a cable. If the
provided plug does not t your outlet, consult an electrician.
10) Ensure that nothing rests on your equipment's cable and that the cables are
not located where they can be stpped on, trapped over, or pinched.
11) Only use attachments or accessories as specied.
12) Only use the equipment with the cart, stand, tripod, bracket, or table that is
specied by the manufacturer or sold with the apparatus.
When a cart is used, use caution to prevent the cart from
tipping over and to avoid injury.
13) Do not connect or disconnect during lighting storms due to risk of electric
shock.
14) If any of the following conditions occur, unplug the equipment from the
electrical outlet and replace the part or contact your trained service provider:
• The power cable, extension cable, or plug is damaged.
• An object has fallen into the equipment.
• The equipment has been exposed to water.
• The equipment has been dropped or damaged.
• The equipment does not operate correctly when you follow the operating
instructions.

8
2. Consignes de sécurité importantes
1. Veuillez lire ces instruction.
2. Conservez cette instruction.
3. Prêtez attention à tous les avertissement.
4. Veuillez Suivre toutes les intructions.
5. N’utilisez pas cet appareil a proximite de l’eau.
6. Nettoyez-le avec un tissu sec.
7. N’obstruez pas les ouvertures de ventilation. Procédez à l’installation conformément
aux instructions du fabricant.
8. Ne pas installer l’appareil à proximité de sources de chaleur comme les radiateurs, les
registres de chaleur et les autres appareils (incluant les amplicateurs) produisant de la
chaleur.
9. Ne pas contourner le dispositif de sécurité de la prise polarisée ou terre. Une prise
polarisé est composée de deux ches dont une plus large que l’autre. Une prise de terre
est composée de deux ches et d’une troisième ches pour la terre. La ches large ou
la troisième ches sont fournies pour votre sécurité. Si la prise qui vous est fournie ne
correspond pas à votre prise, consultez un électricien pour remplacer la prise obsolète.
10. Protégez le cordon d’alimentation an de ne pas marcher dessus ou de tirer dessus,
en particulier au niveau des ches et des prise de courant et au niveau de la sortie du
courant de l’appareil.
11. N’utiliez que des accessoires ou des produits additionnels spéciés par le fabricant.
12. N’utiliez que des chariots, des pieds, trépieds, ou tables
spéciés par le fabricant ou vendus avec l’appareil. Si vous
utilisez un chariot, faîtes attention lorsque vous déplacez
l’appareil et le chariot pour éviter les blessures causées par un
renversement.
13. Débranchez cet appareil pendant les orages ou si vous ne l’utilisez pas pendant de
longue périodes.
14. Veuillez faire appel au personnel qualié pour tous travaux de maintenance. Les
travaux de maintenance son nécessaires si l’appareil a été endommagé de quelque
manière que ce soit, comme cordon d’alimentation endommagé, liquide répandu, objets
tombés sur l’appareil, appreil exposé à la pluie et à l’humidité, il ne fonctionne pas
normalement ou est tombé par terre.
ATTENTION
Ces instructions d’entretiens sont destinées à un personnel de service
qualié. Pour réduire les risques de chocs électriques, n’effectuez aucune
maintenance autre que celles contenues dans le manuel d’instructions, sauf
si vous êtes qualié pour le faire.
Utilisez une alimentation de classe 2 seulement.

9
3. FEATURES
• High resolution
SONY 1/2.8" 2.1MP Progressive Color CMOS Image Sensor, 1080p(1920x1080)@30fps
• Support various digital video output
1080p@30fps / 1080p@25fps / 720p@30fps / 720p@25fps
• AHD (Analog HD) Output
AHD is suitable for long reach transmission over single coaxial cable.
Transmission Distance: 300 m (Color)
Max. Transmission Distance: 500 m
• OSD menu for setup and configuration.
• Varifocal DC iris lens to capture the desired field of view.
• 24 long life IR illuminators for 0 Lux viewing performance and range to 20 m (66 ft.)
(LED type model only)
• Provides True Day/Night capability with motorized IR cut filter.
• Power source: 12VDC / 24VAC/12VDC.
• 3-Axis gimbal for convenient wall or ceiling mounting.
• IP68 Waterproof construction.
• Optional junction box plate.
• UTC (Up the coax.) via AHD coaxial cable.

10

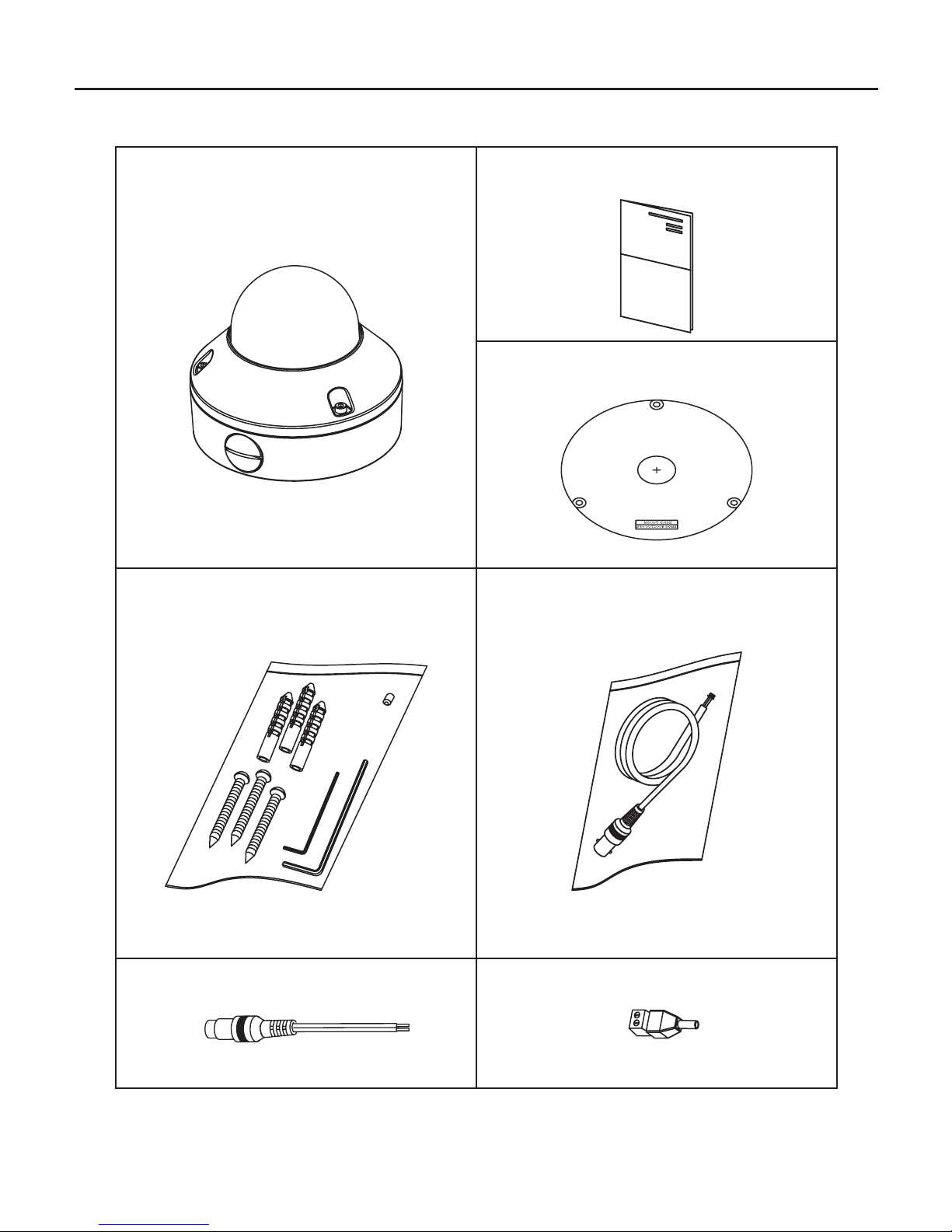

4. EQUIPMENT AND ACCESSORIES
Camera Manual
Template
Screws(3ea) / Plastic Anchors (3ea)
/ Wrench / Micro Screw (1ea)
Service Video Output Test Cable
Pigtail Cable (12VDC only) Pigtail Jack (Dual)

11
OPTIONAL ACCESSORIES
-Wall mount bracket :
wall mount bracket with ½” conduit
ttings top and bottom.
Box adapter
- Junction box mount adapter for
outdoor dome camera
- Rough-in box adapter ts 1 or 2
gang or 4" octagonal/square/round
boxes
Ø150
(Junction Box Plate)
Ø133
(Camera)
Ø122
Ø83
58°
136.3
26.5
Camera Mounting Hole

12
5. OVERVIEW AND FUNCTION
• LED Type
• Standard Type
IR LED
OSD Joystick
OSD Joystick
Service Video
Connector
Service Video
Connector

13

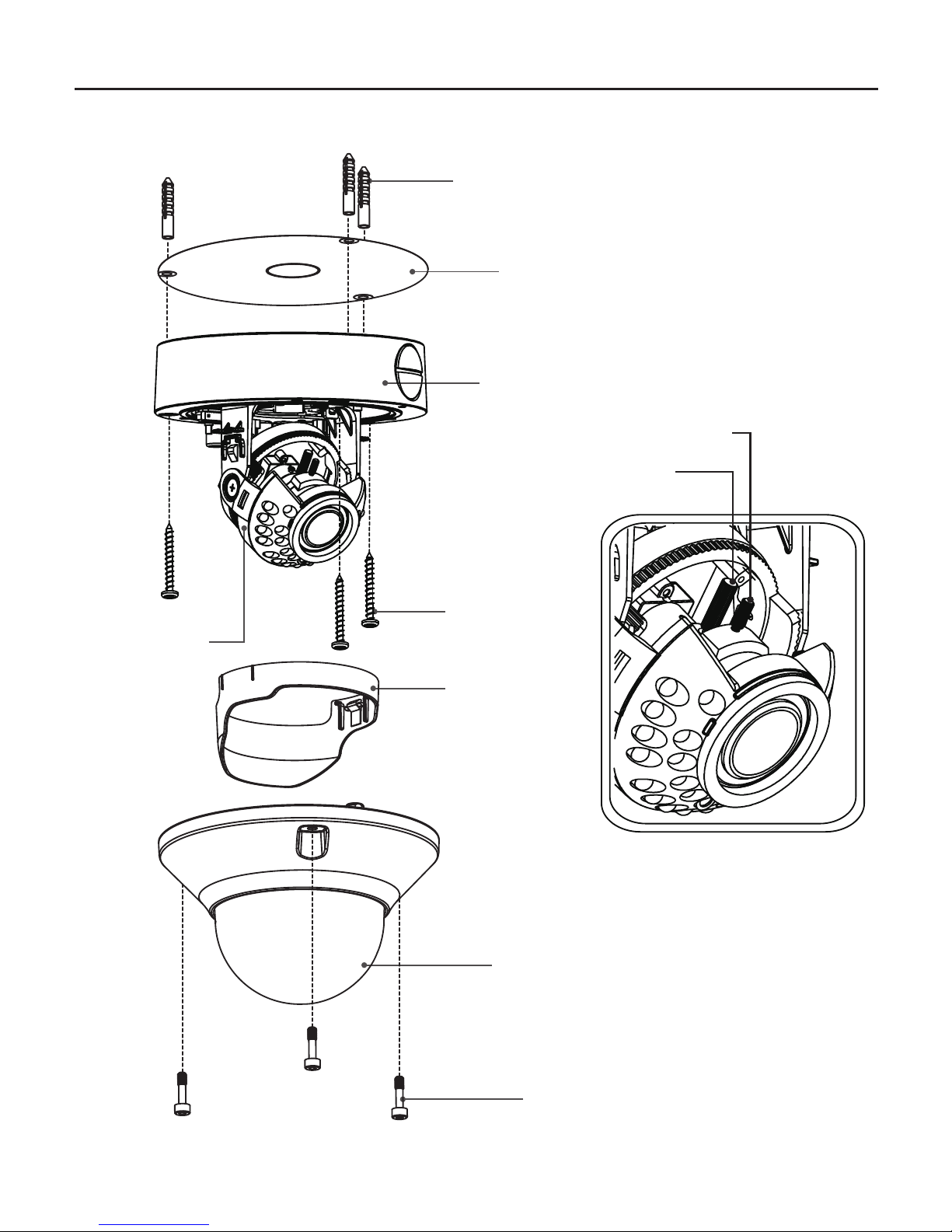

6. INSTALLATION
• LED Type
Template
Housing Bottom
Dome Cover
Cover Screws
Shroud
Screws
3-AXIS Gimbal
Plastic Anchors
Lens Zoom Knob
Lens Focus Knob

14
6. INSTALLATION
• Standard Type
Lens Zoom Knob
Lens Focus Knob
Housing Bottom
Dome Cover
Cover Screw
Shroud
Screw
3-AXIS Gimbal
Plastic Anchors
Template

15

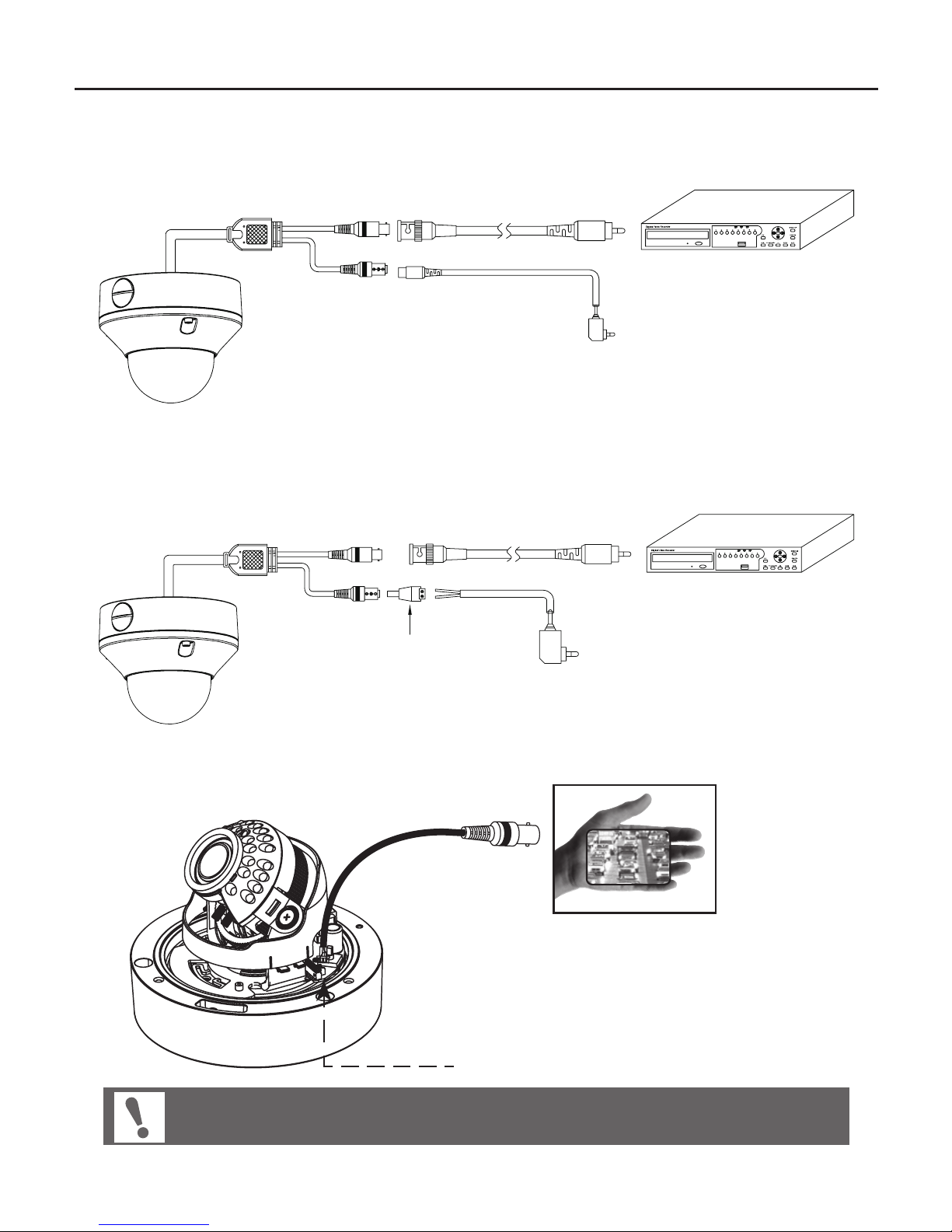

7. CONNECTION
- 12VDC
- 24VAC/12VDC
- Service Video Connector
When you install the camera, please glue up the end of cable to
keep it stable and to protect the camera.
OPEN
COVER
Service Video Connector
VIDEO IN
HANDHELD MONITOR
TEST CABLE
AHD
12VDC
POWER SUPPLY
AHD
PIGTAIL JACK
24VAC/12VDC
POWER SUPPLY
VIDEO output & VIDEO_EXT signal
Press Left key more than 5sec. : 960H
Press Right key more than 5sec. : AHD (default mode)
AHD DVR
AHD DVR

16
8. DIMENSIONS
Unit : mm(inch)
Ø133 (5.24")
Ø120 (4.72")
3-120˚
Ø80 (3.15")
67.8 (2.67")
111.8 (4.4")

17
9. SPECIFICATION
Standard type LED type
Image Device 1/2.8” PROGRESSIVE SCAN SONY CMOS
Effective Pixels 1984 (H) x 1105 (V)
Unit cell size 2.8um (H) x 2.8um (V)
Video output mode AHD : 1080P 30fps(25fps) / 720p 30fps(25fps)
TV Out : CVBS NTSC/PAL (Service Video)
Transmission Distance
AHD : Color 300m@RG59 , BW 500m@RG59
Minimum Illumination 0.5 Lux (F1.6, ICR Off, DSS Off) 0 Lux (with IR LED on)
Shutter speed
Auto / Manual selectable
1/30(25), 1/60(50), FLK, 1/240(200), 1/480(400), 1/1000, 1/2000, 1/5000, 1/10000,
1/50000, X2, X4, X6, X8, X10, X15, X20, X25, X30
Day/Night
True D/N with ICR Mechanism
BLC OFF/ BLC/ HSBLC
AGC 0 ~ 15
2/ 3DNR OFF / LOW / MIDDLE / HIGH
Digital WDR
OFF/ ON(LEVEL)/ AUTO
SENS-UP OFF/ AUTO(X2, X4, X6, X8, X10, X15, X20, X25, X30)
Privacy Masking 4 Zones
Motion Detection 4 Zones
White Balance AWB/ATW/ PUSH LOCK/ INDOOR/ OUTDOOR/ MANUAL
Lens 2Mega Varifocal DC Iris 2.8-12mm Lens
OSD Joystick, Coaxial communication(PELCO-C)
Language English, Korean, Japanese, Chinese, Russian, French, Spanish, Italian, Portuguese,
Dutch, German, Polish, Turkish, Hebrew, Arabic
ETC FLIP(H/V/HV), Defog, FREEZE, SHARPNESS, LSC
IR-LED - 850nm, 24ea, Up to 20m
IP Rating IP68
Temperature/Humidity Operation : 14°F~122°F(-10°C ~ 50°C)
Storage : -4°F~140°F(-20°C ~ 60°C)
Power
Consumption
DC 12VDC(±10%) , Max. 130mA 12VDC(±10%) , Max. 240mA
DUAL 12VDC(±10%) , Max. 170mA
24VAC(±10%) , Max 2.0W
12VDC(±10%) , Max. 300mA
24VAC(±10%) , Max 3.4W
Dimension(mm/inch)
Bubble Ø80(3.15"), Ø133(5.24") x 111.8(4.4")
Weight DC Approx. 705 g (1.55 lbs) Approx. 720 g (1.59 lbs)
DUAL Approx. 725 g (1.6 lbs) Approx. 740 g (1.63 lbs)
Specications and designs are subject to change for improving the functionality of this product without notice.

18
10. OSD MENU STRUCTURE
• Menu structure
Main 1st Sub Menu 2nd Sub Menu Value
LENS DC MODE INDOOR/ OUTDOOR(MIN SHU,
MAX SHU)
IRIS SPEED 0~15
EXPOSURE
SHUTTER
AUTO, 1/30(25), 1/60(50), FLK,
1/240(200), 1/480(400), 1/1000,
1/2000, 1/5000, 1/10000,
1/50000, X2, X4, X6, X8, X10, X15,
X20, X25, X30
AGC 0 ~ 15
SENS-UP OFF/ AUTO(X2, X4, X6, X8, X10,
X15, X20, X25, X30)
BRIGHTNESS 1~ 100
D-WDR OFF/ ON(LEVEL)/ AUTO
DEFOG OFF/ AUTO(POS/SIZE,
GRADATION, DEFAULT)
BACKLIGHT
OFF
BLC
LEVEL LOW/ MIDDLE/ HIGH
AREA POSITION, SIZE
DEFAULT
HSBLC
SELECT AREA1/ AREA2/ AREA3/ AREA4
DISPLAY OFF/ ON(POSITION, SIZE)
BLACK MASK OFF/ ON
LEVEL 0~100
MODE ALL DAY/ NIGHT(AGC LEVEL)
DEFAULT
WHITE
BALANCE
AWB
ATW
AWC(PUSH)
INDOOR
OUTDOOR
MANUAL BLUE 0~100
RED 0~100
DAY&NIGHT
AUTO
D→N(CDS) 0~255
D→N(DELAY) 0~ 60sec, 1sec/step
N→D(CDS) 0~255
N→D(DELAY) 0~ 60sec, 1sec/step
COLOR
B/W BURST OFF/ ON
IR SMART OFF/ ON
EXT
D→N(DELAY) 1 ~ 60sec, 1sec/step
N→D(DELAY) 1 ~ 60sec, 1sec/step
NR 2DNR OFF/ LOW/ MIDDLE/ HIGH
3DNR OFF/ LOW/ MIDDLE/ HIGH

19
10. OSD MENU STRUCTURE
Main 1st Sub Menu 2nd Sub Menu Value
SPECIAL
CAM TITLE OFF
ON 0~9, A~Z, Special Character
D-EFFECT
FREEZE OFF/ ON
MIRROR OFF/ MIRROR/ V-FLIP/ ROTATE
NEG. IMAGE OFF/ ON
MOTION
SELECT AREA1/ AREA2/ AREA3/ AREA4
DISPLAY OFF/ ON(POSITION, SIZE)
SENSITIVITY 0~100
COLOR WHITE/ RED/ GREEN/ BLUE
TRANS 0.00/ 0.25/ 0.75/ 1.0
ALARM VIEW TYPE/ OSD VIEW/ ALARM
OUT/ TIME
DEFAULT
PRIVACY
SELECT AREA1/ AREA2/ AREA3/ AREA4
DISPLAY OFF/ MOSAIC/ INV/ COLOR
COLOR WHITE/ BLACK/ RED/ BLUE/
YELLOW/ GREEN/ CYAN/ USER
TRANS 0.25/ 0.50/ 0.75/ 1.0
DEFAULT
LANGUAGE
ENG/ CHN/ CHN(S)/ GER/ FRA/
ITA/ SPA/ POL/ RUS/ POR/
NED/ TUR/ KOR/ JPN/ HEB/
ARB
DEFECT
LIVE DPC OFF/ ON(AGC LEVEL / LEVEL)
WHITE DPC POS/SIZE, START, DPC
VIEW,LEVEL, AGC, SENS-UP
BLACK DPC POS/SIZE, START, DPC
VIEW,LEVEL
RS485
CAM ID 0~255
ID DISPLAY OFF/ ON
BAUDRATE 2400/ 4800/ 9600/ 19200/
38400
ADJUST
SHARPNESS
LEVEL 0~10
START AGC 0~255
END AGC 0~255
MONITOR LCD GAMMA/ BLUE GAIN/ RED GAIN
CRT BLUE GAIN/ RED GAIN
LSC OFF/ ON
VIDEO.OUT NTSC/ PAL
OUTPUT_SIZE 1080P
720P
EXIT SAVE&END/ RESET/ NOT SAVE
* VIDEO output & VIDEO_EXT signal
Press Left key more than 5sec. : 960H
Press Right key more than 5sec. : AHD (default mode)
* HD Resolution
Press up key more then 5 sec : 720p 1080p (Default mode)
* Signal Format
Press Down key more than 5 sec : NTSC PAL (The initial value is set at Default.)
* Changing the ADJUST / VIDEO OUT from the default settings may cause the VIDEO BLACKOUT. (In case
of setting "Adjust/VIDEO OUT" mode in the menu, it may cause "VIDEO Black out" in DVR. For the
settlement, the "VIDEO OUT" setting should be set compatible with the camera. * Reset of camera will
make initial value as factory reset.)
* DAY&NIGHT / EXT function is NOT operable.
* SPECIAL / RS485 NOT operable.
* SPECIAL / MOTION / ALARM / ALARM OUT, TIME function is NOT operable.
/

20
11. UTC (UP THE COAX)
The UTC function supports OSD control via AHD coaxial cable.
Important)
* When low quality coaxial cable is used, it may not be possible to control OSD menu.
