Kuat PIVOT User manual

PIVOT™
USER GUIDE

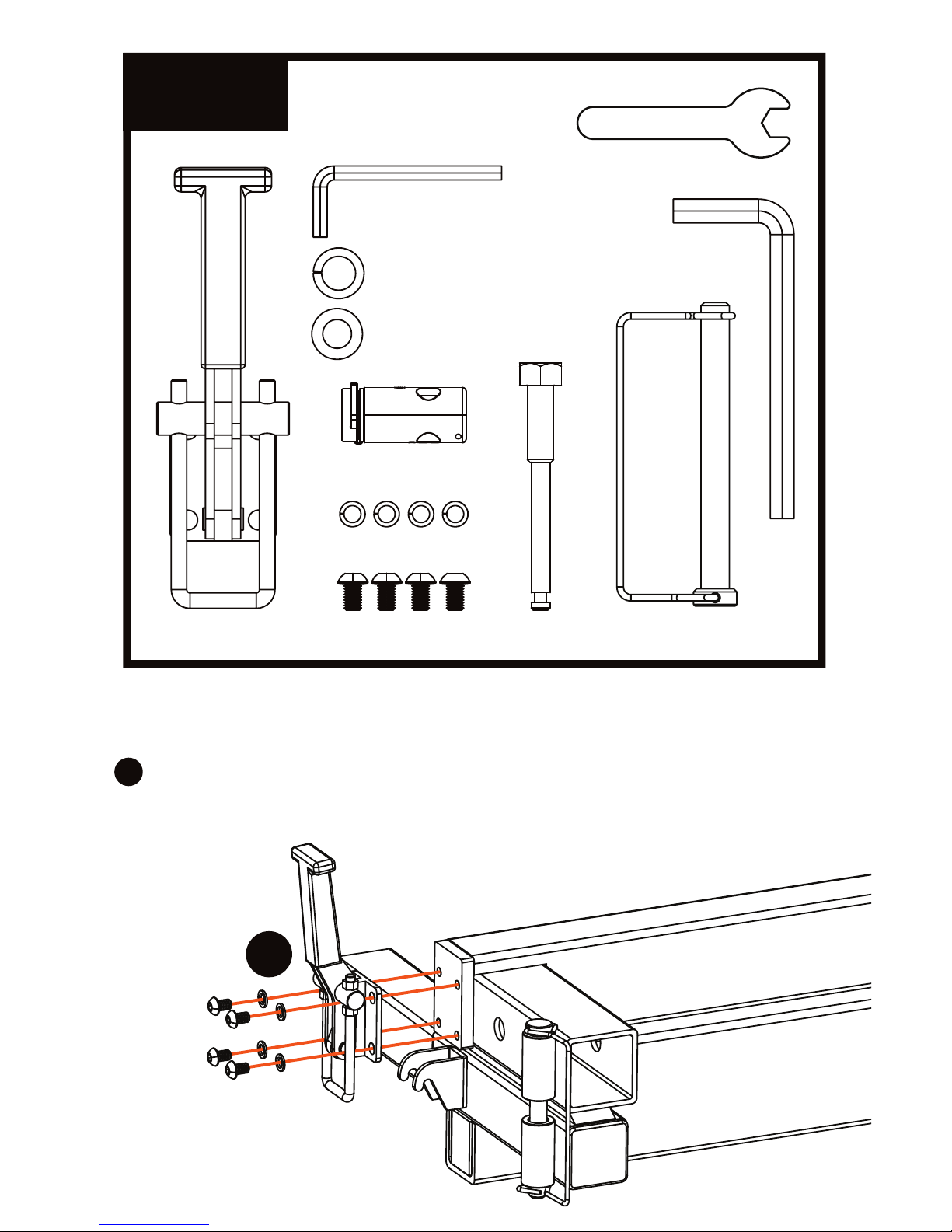

Included
5mm Hex Key
Toggle Clamp
16mm
Lock Washer
16mm
Flat Washer
Hitch Lock
1Using the 5mm hex key, attach the toggle clamp
with (4) M6 x 12 screws and (4) 6mm Lock Washers.
Assembly:
Safety Pin
8mm Hex Key
13mm Wrench
(4) M6 x 12 Hitch Pin
(4) 6mm Lock Washer
1

3
4
Assembly:
Slide Pivot into hitch and align the pin holes.
1Secure the toggle clamp.
2Using the 13mm Wrench:
3Using the 8mm hex key, thread in the hitch pin,
16mm lock washer, and 16mm flat washer until tight.
4Snap the hitch lock onto the other side of the hitch pin.
A Loosen bottom bolt set
B Tighten top bolt set until snug
A Re-tighten bottom bolt set
1
2
A
B B
A
!Step 2 will level your
Pivot arm, ensuring proper
articulation when loaded
Hitch Installation:
BEFORE AFTER

2
1
Rack Installation:
Driving:
1Slide rack into the Pivot and align
the hitch pin holes.
2Secure rack using hitch pin.
1Before driving, ensure Pivot
is closed, toggle clamp
is latched...
2...and safety pin is
secured
1
2

Swing-Away Operation:
1Pull down on the toggle clamp.
3Pivot the top arm out 90 degrees and secure with the saftey pin.
2Unlatch safety gate and remove pin.
1
2
3
Prior to performing the swing away operation ensure the vehicle is in park.

Küat Rack Warnings
PIVOT™
250 lb
114kg
Max Weight
WARNINGS
• Confirm the product you intend to use in the Pivot is approved by the manufacturer.
• You are responsible for confirming you do not exceed your vehicles tongue hitch weight.
• Do not use this product upside-down.
• Follow instructions for proper assembly, installation, and usage.
• Check tightness of all bolts and lever periodically and adjust as needed.
• Make sure your rack and vehicle receiver are in good working condition before each use.
• Do not use rack Off-Road*. (*Rough, washed out, boulder-and-rut-strewn backroads)
-Smooth gravel roads are not considered off-road.
• Must mount to your vehicles receiver directly. Do not use extenders.
• Do not use this product with recreational vehicle or trailer.
• If towing bikes or motorcycles, do not use wind covers or tarps.
• Do not take through automatic car wash.
• Make sure safety pin and lever are secure when carrying or storing.
• Drive responsibly. The added distance from your hitch will amplify deflection.
• Pivot approved for use with NV 2.0, Base 2.0, Sherpa 2.0 and Transfer family.
• Pivot also compatible with the Original NV - 2” Version Only | 2-Bike Only
If you have questions or problems, please contact Küat Racks directly by calling toll free
1(877)822-KUAT, or by email: [email protected]
