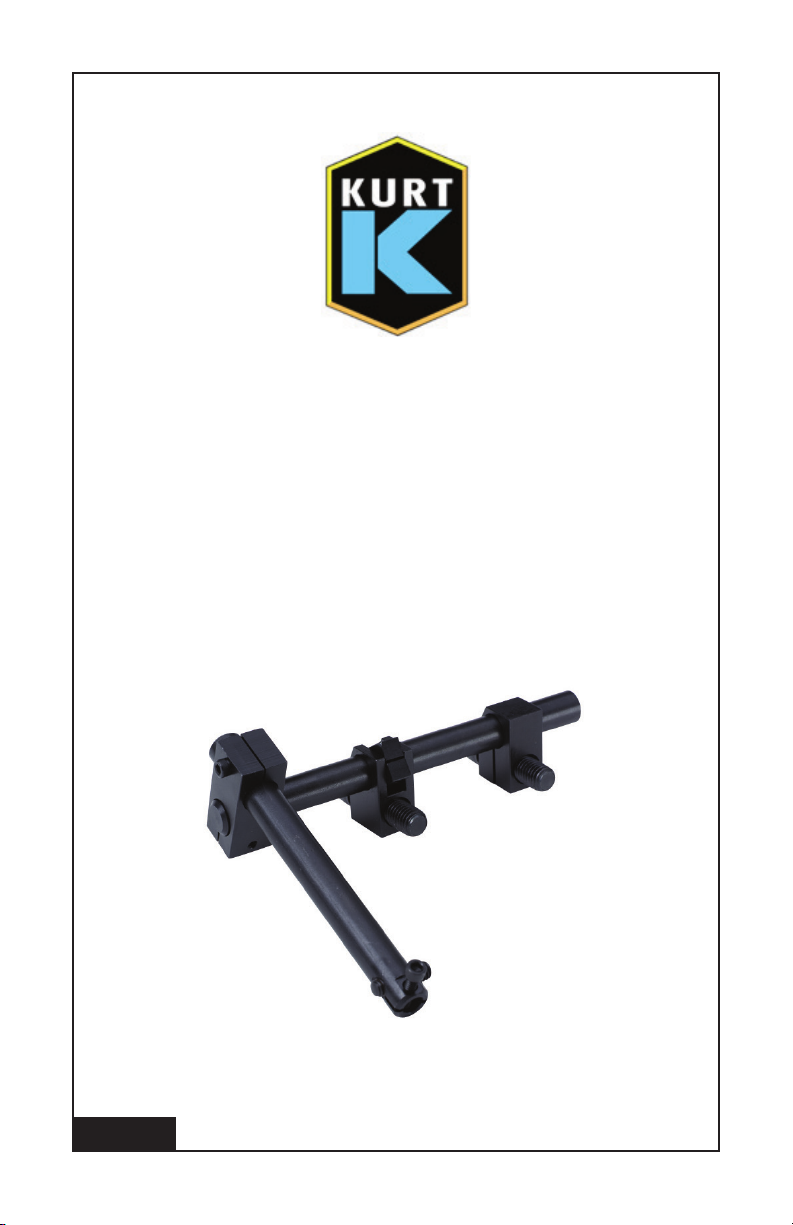

Kurt 360PWS Instruction Manual

360PWS Workstop
Operating Instructions Manual
Manual de instrucciones de operación
ENGLISH ESPAÑOL

2ENGLISH |
Table of Contents
Introduction .................................................................................................................3
Installation & Assembly Guide...............................................................................4
360PWS Workstop Parts List...................................................................................5
360PWS Mechanical Drawing................................................................................6
Vise Data
Use this to ll out information about your vise for quick reference.
Purchase Date: _______ -_______-_______
Purchase Order: _______________________
Purchased From: _______________________
Delivery Date: _______________________
Serial No.: _______________________
Note:
Make sure to register your warranty online at kurtworkholding.com
Table of Contents
CAUTION:
Is used when your action or lack of action may cause serious
injury.

3| ENLGISH
Introduction
Thank you for purchasing a Kurt workstop.
Versatile, quick mounting workstops will work above jaws when
gang mounting vises and space for a workstop does not exist. This
Kurt workstop permits fast, accurate positioning on repetitive work.
It can be used with your AngLock precision vise for accurate parts
production.
Introduction

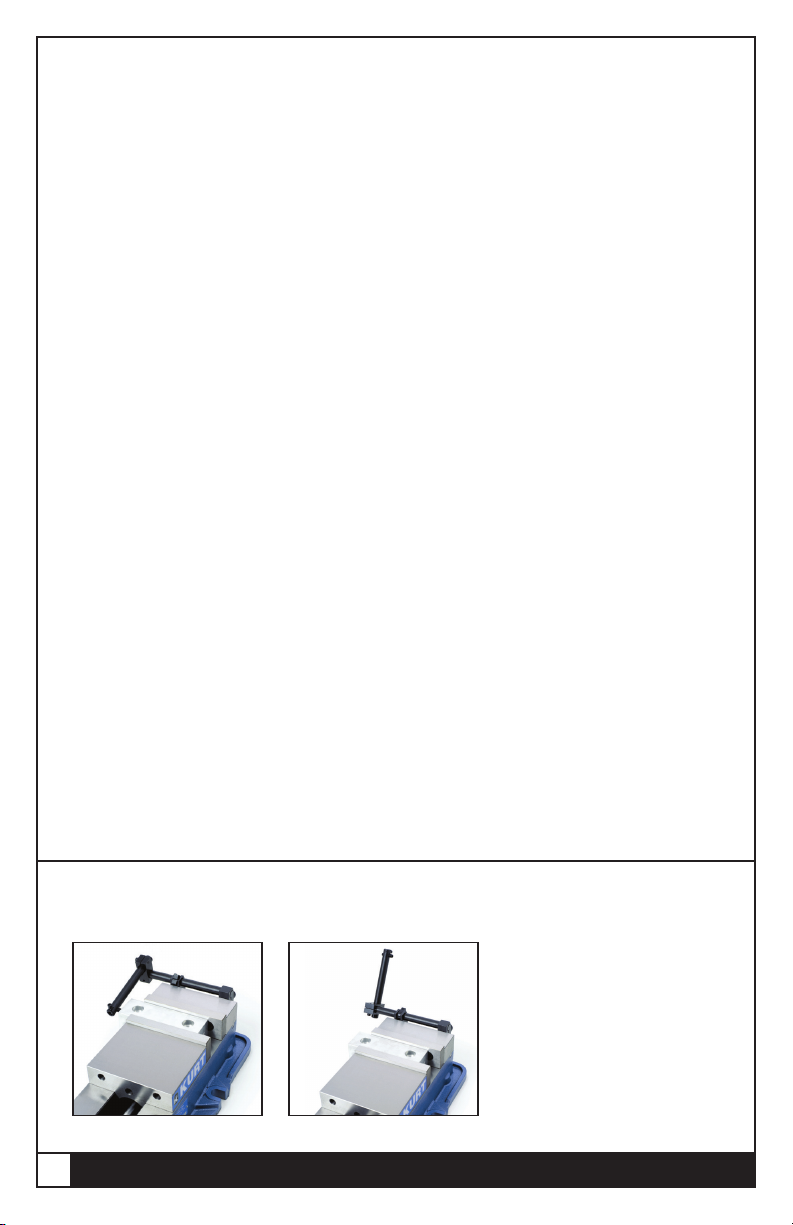

4ENGLISH | Installation & Assebly Guide
Installation & Assembly Guide
This workstop is a precision tool and must be handled carefully. You
will need a set of Hex wrenches to install it properly.
Begin by following the steps listed.
1. Using one of the ½ -13 SHCS, attach item 3 (Body Clamp) to the
vise with the 45-degree angle down and in towards the body of
the vise. Do not tighten the SHCS at this time.
2. Using the other ½-13 SHCS, attach item 5 (Pivot Body Clamp) to
the vise with the 45-degree angle down and in towards the body
of the vise as shown in g. 3. Then insert item 6 (Pivot Stop Collar)
into item 5 as shown in g. 1. Do not tighten the SHCS at this time.
3. With both the Body Clamps in place, you can slide item 1
(Mounting Rod) though the clamps. Tighten the SHCS nger tight
at this time.
4. With item 4 (Rod Clamp) in hand, you can install the two 10-24
x7/8 SHCS. Take note of the threads in the rod clamp so you are
sure that the screw is installed from the correct end. Finger tight
only.
5. Slide the Rod Clamp on to the mounting rod on the side you wish
to use the stop.
6. With the Rod Clamp in place, tighten slightly so it does not rotate
on the mounting rod. Slide the Stop Rod into the Rod Clamp and
slightly tighten the SHCS.
7. With the Stop Rod in place you can install the last two SCH screws
(item 9: 10-24 x 5/8) into the end of the Stop Rod. (It enters from
the side with the at on it.) Then install item 11 (5/16-18 x 1.00), the
SHSS into the other hole perpendicular to item 9. This acts as the
stop point for the workstop.
NOTE: The installation is done by assembly the unit on the backside of
the vise (the end opposite the handle).

5| ENLGISH
360PWS Parts List
ITEM# PART # DESCRIPTION QTY.
1 360WS-1 Mounting Rod 1
2 360PWS-2 Stop Rod 1
3 360PWS-3 Body Clamp 1
4 360WS-4 Rod Clamp 1
5 360PWS-5 Pivot Body Clamp 1
6 360PWS-6 Pivot Stop Collar 1
7 00-1422 1/2-13 x 1-3/4 2
8 00-1224 10-24 x 1/2 1
9 00-1226 10-24 x 5/8 1
10 00-1229 10-24 x 7/8 2
11 01-1694 5/16 x 1.00 (oval point) 1
360PWS Parts List

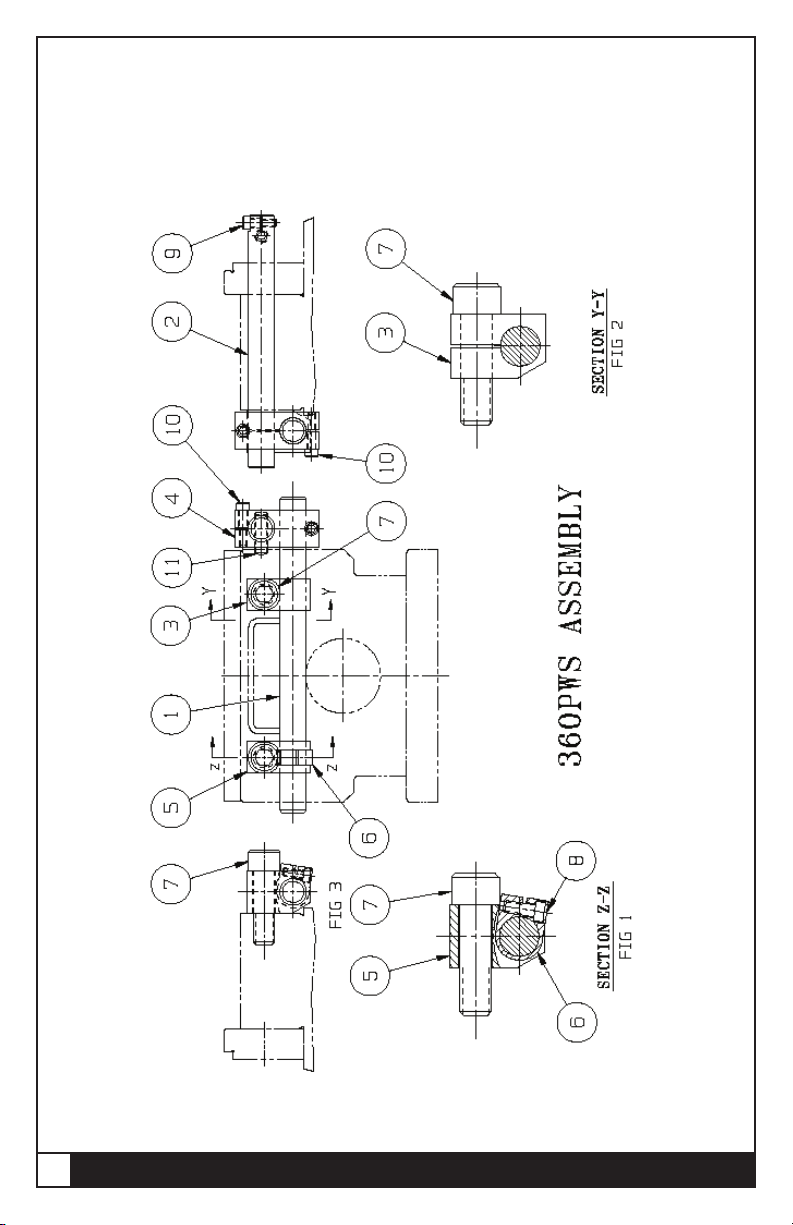

6ENGLISH | 360PWS Mechanical Drawing
360PWS Mechanical Drawing

7| ENLGISH
Maintenance Log / Notes
Maintenance Log/Notes:

8ENGLISH | Maintenance Log / Notes
Maintenance Log/Notes:

Thank you for your purchase!
If you have any feedback or questions.
Please contact us at:
[email protected]
or
1-877-226-7823
Like, Tweet, and Subscribe to us!

Maintenance Log/NotesTroubleshooting Tips
All Kurt Manufacturing Company industrial workholding products and parts with the
exceptions noted below, are warranted against defects in material and workmanship
for the life of the product or part. (The life of the product is dened as that point in
time when such item no longer functions due to normal wear and tear.) Failure to
properly maintain and/or properly operate the product or part that has been worn
out, abused heated ground or otherwise altered, used for a purpose other than that
for which it was intended, or used in a manner in consistent with any instructions
regarding its use. The sole obligation of Kurt Manufacturing Company, Inc. (Kurt)
and the purchaser’s SOLE AND EXCLUSIVE REMEDY hereunder, shall be limited
to the replacement or repair of any Kurt product or part (by an authorized Kurt
technician) which are returned to Kurt Manufacturing Company’s place of business,
transportation, shipping and postal charges prepaid, and there determined by Kurt
Manufacturing Company to be covered by the warranty contained herein.
THE LIMITED WARRANTY DESCRIBED HEREIN IS MADE EXPRESSLY IN LIEU OF ANY
OTHER EXPRESSED OR IMPLIED WARRANTIES, INCLDING ANY IMPLIED WARRANTY OF
MERCHANTABLITY OR FITNESS FOR A PARTICULAR PURPOSE. KURT MANUFACTURING
COMPANY IS NOT RESPONSIBLE FOR THE IMPROPER USE OF ITS PRODUCTS.
KURT SHALL NOT BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL SPECIAL OR
CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO, LOSS OF USE, REVENUE
OR PROFIT.
KURT ASSUMES NO LIABILITY FOR, AND MAKES NO WARRANTY REGARDING ANY
PURCHASE ITEMS WHERE THE MANUFACTURER OF SUCH ITEM EXTENDS A SEPARATE
WARRANTY.
9445 East River Road NW
Minneapolis, MN 55433
Phone: [phone]
Fax: [phone]
kurtworkholding.com Manual Revision: 02.17.2012

360PWS Workstop
Manual de instrucciones de operación
ESPAÑOL

12 ESPAÑOL |
Tabla de contenido
Introducción.............................................................................................................. 13
Guía de instalación y ensablaje.......................................................................... 14
360PWS Workstop Parts List................................................................................ 15
360PWS Workstop Mechanical........................................................................... 16
Vise Datos
Utilice esta opción para rellenar la información sobre el tornillo de
banco para referencia rápida
Fecha de compra: ______ - ______ -______
Orden de compra: ______________________
Adquirido en: ______________________
Fecha de entrega: ______________________
Serial No.: ______________________
Note:
Make sure to register your warranty online at kurtworkholding.com
Tabla de contenido
PRECAUCIÓN:
Se utiliza cuando la acción o falta de acción puede causar
lesiones graves.

13| ESPAÑOL
Introducción
Muchas gracias por comprar un tope de posicionamiento Kurt.
Los versátiles topes de posicionamiento de montaje rápido
funcionarán sobre mordazas cuando no existan prensas de
montaje en grupo ni espacio para topes de trabajo. Este tope
de posicionamiento Kurt permite la colocación rápida y exacta en
trabajos repetitivos. Se puede utilizar con la prensa de precisión
AngLock para la producción de piezas con exactitud.
Introducción

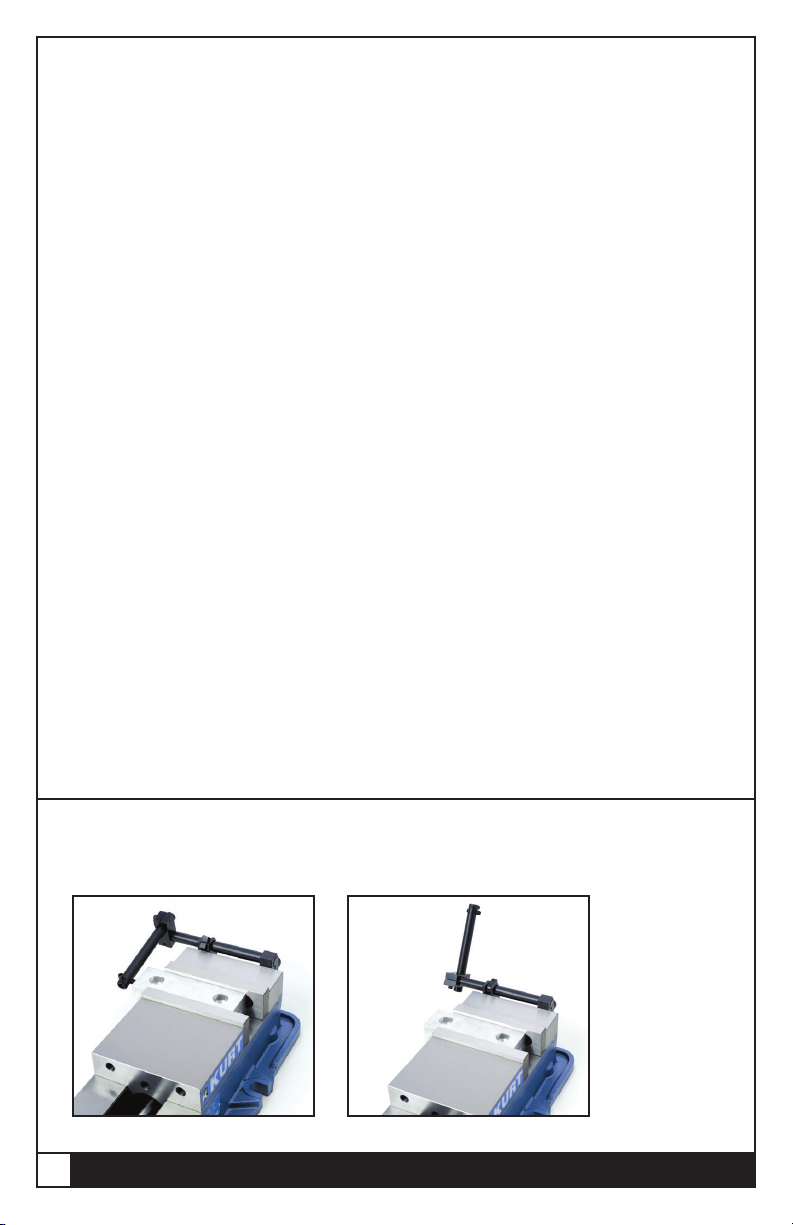

14 ESPAÑOL |Guía de instalación y de la asamblea
Guía de instalación y de la Asamblea
Este workstop es una herramienta de precisión y deben ser manejados
con cuidado. Usted necesitará un juego de llaves hexagonales para
instalarlo correctamente.
NOTA: La instalación se realiza mediante el ensamblaje de la unidad
en la parte trasera de la prensa (el extremo opuesto al mango).
Comience siguiendo los pasos indicados
1. Utilizando uno de los tornillos ½ -13 SHCS, je el componente 3
(Abrazadera del cuerpo) a la prensa con el ángulo de 45
grados hacia abajo y en dirección hacia el cuerpo de la prensa. No apriete
el SHCS todavía.
2. Utilizando el otro tornillo ½-13 SHCS, je el componente 5 (Abrazadera de
cuerpo de pivote) a la prensa con el ángulo
de 45 grados hacia abajo y en dirección hacia el cuerpo de la prensa
según se muestra en la g. 3. Después introduzca el componente 6
(Collarín de tope de pivote) en el componente
5 según se muestra en la g.1. No apriete el SHCS todavía.
3. Cuando la abrazadera del cuerpo esté en posición, puede
deslizar el componente 1 (Barra de montaje) a través de las abrazaderas.
En este punto, apriete con la fuerza de la mano
el tornillo SHCS.
4. Con el componente 4 (Abrazadera de barra) en la mano, puede instalar
los dos tornillos 10-24 x7/8 SHCS. Observe las roscas en la abrazadera
de barra y asegúrese de que el tornillo esté instalado desde el extremo
correcto. Apriete con la fuerza de
la mano solamente.
5. Deslice la abrazadera de barra en la barra de montaje en el lado donde
desee utilizar el tope.
6. Cuando la abrazadera de barra esté en la debida posición,
apriete levemente los tornillos para que ésta no gire en la barra de
montaje. Deslice la barra de tope en la abrazadera de barra
y apriete levemente el SHCS.
7. Cuando la barra de tope esté en posición se puede instalar los últimos
dos tornillos SCH (componente 9: 10-24 x 5/8) en
el extremo de la barra de tope. (Ésta entra desde el lado con
la sección plana en ella). Después instale el componente 11 (5/16-18 x
1.00), el SHSS en el otro oricio perpendicular al componente Éste actúa
como el punto de tope para el tope de posicionamien to.

15| ESPAÑOL
360PWS Lista De Piezas
ARTÍCULO # DE PIEZA DESCRIPCIÓN CAN.
1 360WS-1 Barra de mortaje 1
2 360PWS-2 Barra de tope 1
3 360PWS-3 Abrazadera de cuerpo 1
4 360WS-4 Abrazadera de barra 1
5 360PWS-5 Abrazadera de cuerpo de pivote 1
6 360PWS-6 Collarin de parade de pivote 1
7 00-1422 1/2-13 x 1-3/4 2
8 00-1224 10-24 x 1/2 1
9 00-1226 10-24 x 5/8 1
10 00-1229 10-24 x 7/8 2
11 01-1694 5/16 x 1.00 (punto ovalado) 1
360PWS Lista De Piezas

16 ESPAÑOL | 360PWS Dibujo
360PWS Dibujo

17| ESPAÑOL
Registro de Mantenimiento / Notas
Registro de Mantenimiento / Notas:

18 ESPAÑOL |Registro de Mantenimiento / Notas
Registro de Mantenimiento / Notas:

¡Muchas gracias!
Si tiene algún comentario o preguntas.
comuníquese con nosotros en
[email protected]
o
877-226-7823
Al igual que, Tweet, y suscribirse a nosotros!

Troubleshooting Tips
Todos los productos y piezas industriales para sujeción de piezas de trabajo de
Kurt Manufacturing Company con las excepciones indicadas más adelante, están
garantizados contra defectos de fabricación y materiales durante toda la vida útil del
producto de la pieza. (La vida útil del producto se dene como el punto en el tiempo
en el que dicho producto ya no funciona debido al desgaste normal debido al uso).
La falta de mantenimiento apropiado y/o el uso erróneo del producto o pieza que se
haya gastado, abusado, calentado, desbastado o modicado de otra manera, utilizado
para un propósito diferente al original, o utilizado de manera incoherente con las
instrucciones respecto a su uso. La única obligación de Kurt Manufacturing Company,
Inc. (Kurt) y la ÚNICA Y EXCLUSIVA COMPENSACIÓN del comprador en virtud del
presente documento, habrá de estar limitada al reemplazo o reparación de cualquier
producto o pieza de Kurt (realizada por un técnico autorizado de Kurt) siempre que
sean devueltos al local comercial de Kurt Manufacturing Company, con los gastos
de transporte, envío y porte postal pagados previamente, y que Kurt Manufacturing
Company determine que están cubiertos por la garantía incluida en el presente
documento.
LA GARANTÍA LIMITADA QUE SE DESCRIBE EN EL PRESENTE DOCUMENTO SE
OTORGA EXPRESAMENTE EN VEZ DE CUALESQUIERA OTRAS GARANTÍAS EXPRESAS
O IMPLÍCITAS, INCLUSO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O
IDONEIDAD PARA UN PROPÓSITO PARTICULAR. KURT MANUFACTURING COMPANY
NO ES RESPONSABLE DEL USO INDEBIDO DE SUS PRODUCTOS. KURT NO HABRÁ DE
SER RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, INCIDENTES, ESPECIALES
O CONSECUENTES, INCLUIDOS ENTRE OTROS, LA PÉRDIDA DE USO, INGRESO O
UTILIDADES.
KURT NO ASUME NINGUNA RESPONSABILIDAD POR, NI OTORGA GARANTÍA ALGUNA
PARA, NINGÚN ARTÍCULO COMPRADO EN EL CUAL EL FABRICANTE DE DICHO
ARTÍCULO EMITA UNA GARANTÍA POR SEPARADO.
9445 East River Road NW
Minneapolis, MN 55433
Phone: [phone]
Fax: [phone]
kurtworkholding.com Manual Revision: 02.17.2012
