Kyosho FANTOM SPORTS User manual

THE FINEST RADIO CONTROL MODELS
R
※製品改良のため、予告なく仕様を変更する場合があります。 SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE. No. 31041
●キットの他にそろえる物 REQUIRED FOR OPERATION
●プロポの準備 RADIO PREPARATION
●組立て前の注意 BEFORE YOU BEGIN
●ランナー付プラパーツ配置図 ARRANGEMENT OF PLASTIC PARTS ON RUNNERS
●本体の組立て ASSEMBLY
●取扱いの注意 OPERATING YOUR MODEL SAFELY
●分解図 EXPLODED VIEW
●スペアパーツ・オプションパーツリスト SPARE PARTS & OPTIONAL PARTS
2 〜3
3
4 〜5
6
7 〜28
29 〜30
31 〜33
34 〜37
目 次 INDEX
INSTRUCTION MANUAL
組立／取扱説明書
安全のための注意事項 SAFETY PRECAUTIONS
This radio control model is not a toy.この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●動かして楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
●First-time builders should seek the advice of experienced modellers
before commencing assembly and if they do not fully understand
any part of the construction.
●Assemble this kit only in places out of children's reach!
●Take care before operating this model.
You are responsible for this model's assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
FANTOM SPORTS
Castrol TOM'S SUPRA
2000 KYOSHO／禁無断転載複製
※ご使用前にこの説明書を良くお読みになり充分に理解してください。
Before commencing assembly, please read these instructions thoroughly!
1:8 Scale Radio Controlled .21 Engine Powered 4WD Racing Car Series

1
２チャンネル２サーボ無線操縦機
（プロポ）
2ch radio control set with 2 servos.
●このキットには２チャンネル２サーボの
プロポが必要です。
●送信機にはスティックタイプとハンドル
タイプがありますが、お好みのタイプを
用意してください。
●ステアリングサーボは、リバースで使用
します。
●プロポの取扱いは、プロポに付属の説明
書を参考にしてください。
■スティックタイプ
２チャンネルプロポ
Stick-type
2ch radio set.
■ハンドルタイプ
２チャンネルプロポ
Wheel-type
2ch radio set.
■受信機用ニカドバッテリー
Ni-Cd Battery
■単３乾電池（送信機用）
AA-size Batteries (For Transmitter)
AAAA AAAA
■サーボ
Servo
■受信機
Receiver
19〜20mm
38〜41mm
25〜29mm
36〜42.5mm
15〜17mm

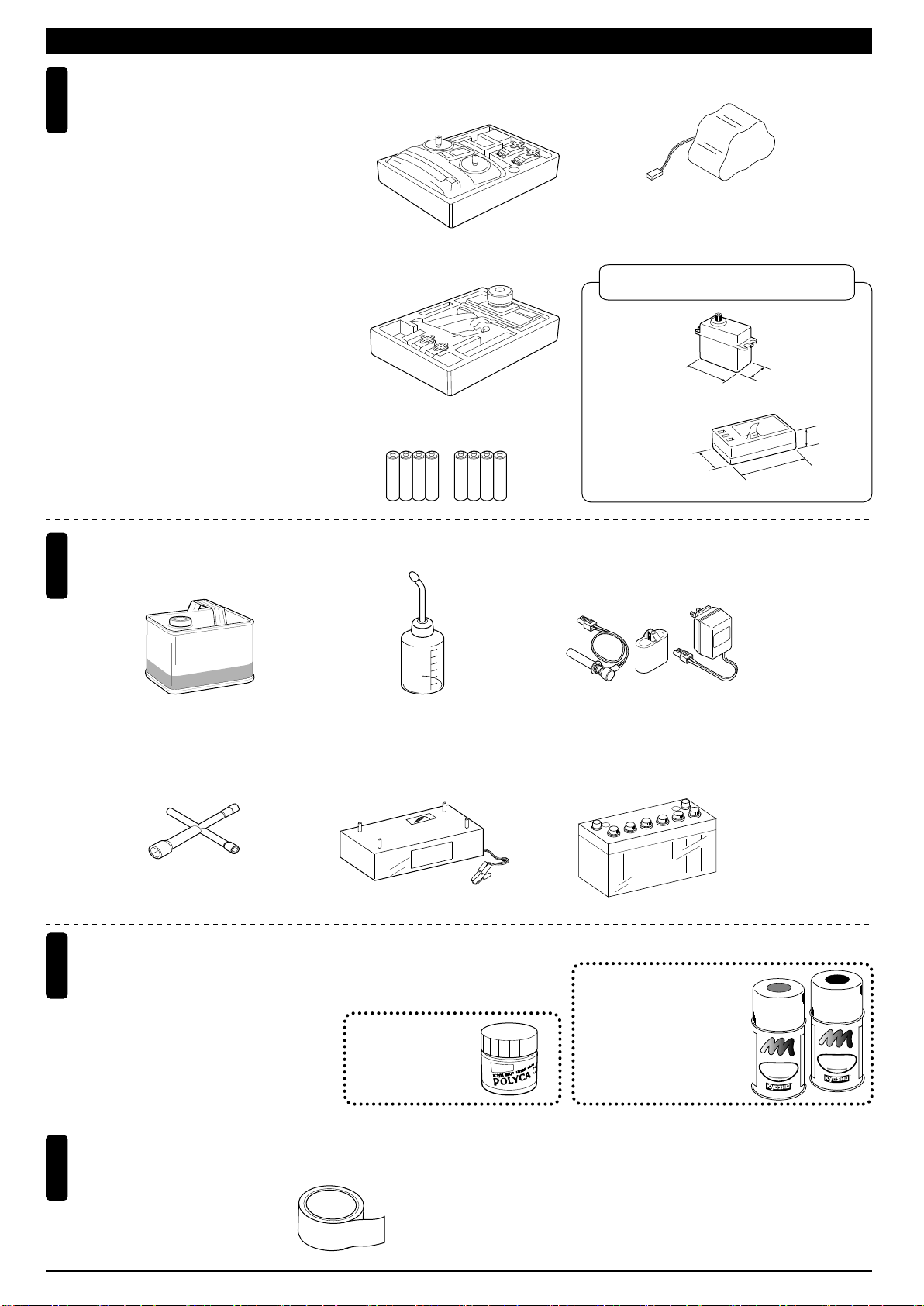

キットの他にそろえる物（１）REQUIRED FOR OPERATION (1)
使用できるサーボ・受信機サイズ
Suitable servos & receiver
●This kit requires a 2 channel radio con-
trol set with 2 servos.
●Because there are stick-type and wheel-
type transmitters, use which ever fits your
convenience best.
●Switch the reverse (transmitter) for the
throttle control.
●For more information on the radio con-trol
set, refer to its instruction manual.
2
燃料と始動用具
Required for engine starting:
No.71312 6V600mAh
RXニカドバッテリー
■グラステープ
Tape
＋
−
No.96422
クイックフュールポンプ
Quick Fill Fuel Bottle
No.96411
ワンタッチプラグヒートセット
One-touch Plug Heater Set
No.80312
ロッキングジグ／レンチ
Locking Jig & Wrench
■燃料
Glow Fuel
■燃料ポンプ
Fuel Pump
■プラグヒーター
Plug Heater
■プラグレンチ
Plug Wrench
■スターター
Starter
■スターター用バッテリー
Battery
3
塗料
Paint
●ボディの塗装には塗料が必要です。
京商では、 モデル用塗料、スプレー
を販売していますので ご利用ください。
4
その他
Other equipment required.
●For painting the body, use Kyosho paints
for models!
京商スプレーカラー
KYOSHO SPRAY COLOR
No.76501〜76711
No.2230
ポリカカラー
POLYCA COLOR
No.607002
RCモデルフュール
トルネード
Glow Engine
Fuel
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
S
P
R
A
Y
C
O
L
O
R
R
K
Y
O
S
H
O
F
U
E
L
P
R
O
F
F
P
A
I
N
T
2

5
組立てに必要な工具
Tools required
キットの他にそろえる物（２）REQUIRED FOR OPERATION (2)
スペシャルテーパーリーマー
SPECIAL TAPER REAMER
No.80311
下穴加工が不要で、直接
1mm〜15mmの正確な穴
あけができる工具です。
No need to pre-drill!
Drills neat 1mm to 15mm
holes directly!
ラウンドカッター＆サンダー
ROUND CUTTER & SANDER
No.1829
ボディのカット、仕上
げ用。 曲線部分も楽に
作業ができます。
For trimming bodies!
Cutting along curved lines
never was so easy!
キットに入っている工具
TOOLS INCLUDED
■カッターナイフ
Sharp Hobby Knife
■六角レンチ
Hex Wrench
■＋ドライバー（大、中、小）
Phillips Screwdriver ( L. M. S )
■ラジオペンチ
Needle Nose Pliers
■プライヤー
Pliers
■10mmボックスドライバー
Box Wrench

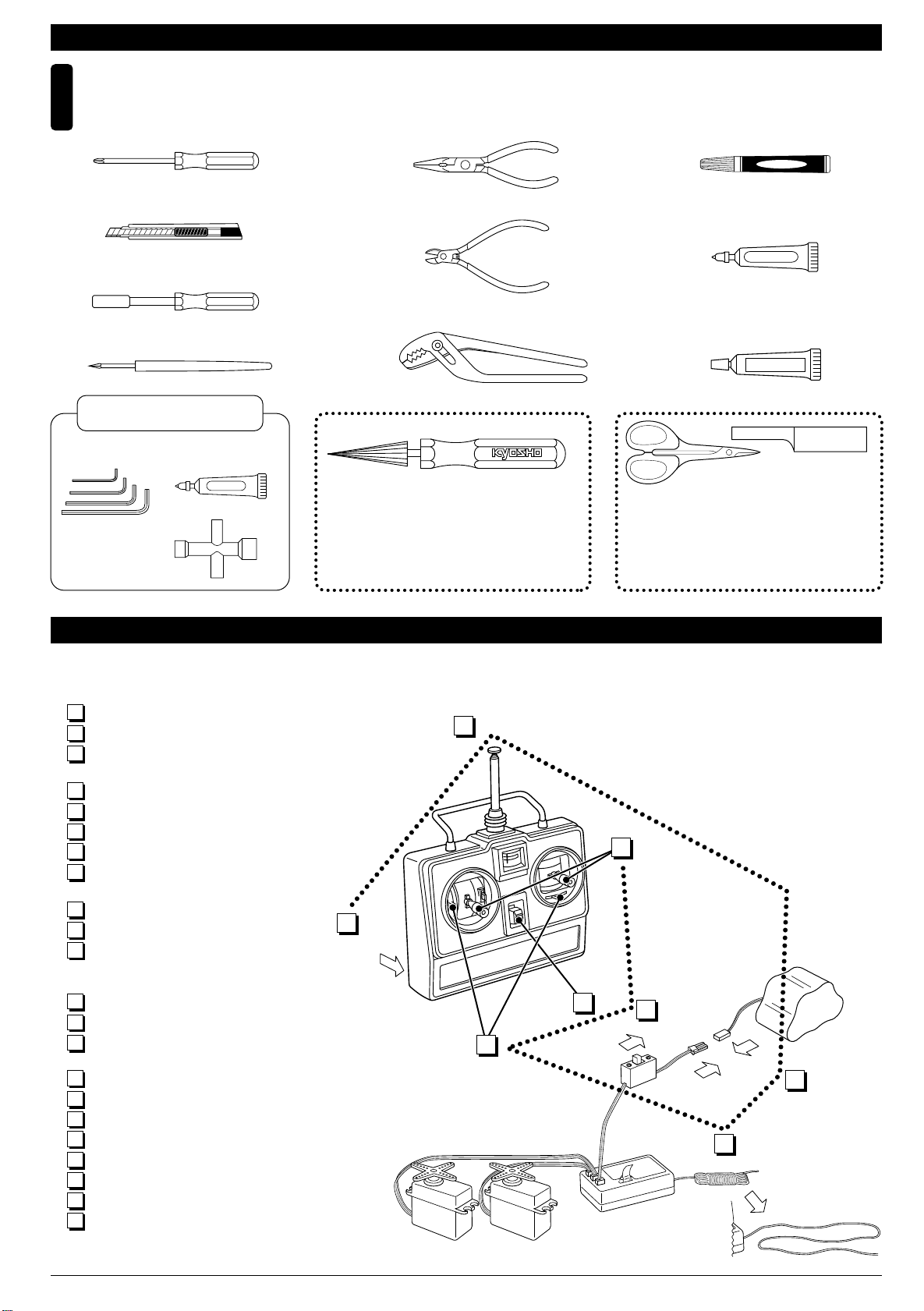

プロポの準備 RADIO PREPARATION
■瞬間接着剤
Instant Glue
■十字レンチ（小）
Cross Wrench (S)
■グリス
Grease
■ニッパー
Wire Cutters
Grease
■キリ
Awl
●プロポを下の順番にしたがってセットします。
Set up the radio control system as indicated below.
単3乾電池をセットする（送信機）
アンテナをのばす（送信機）
充電した受信機用ニカドバッテリーをつ
なぐ。
アンテナをのばす（受信機）
トリムレバーを中央にセットする。
スイッチを入れる（送信機）
スイッチを入れる（受信機）
スティックを動かしてサーボが動くか確
認する。
スイッチを切る（受信機）
スイッチを切る（送信機）
アンテナを縮める。
1
2
3
5
6
7
8
9
10
11
4
1
START
FINISH
2
3
4
5
67
8
Install batteries. (Transmitter)
Extend the antenna. (Transmitter)
Connect the charged Ni-Cd battery to
the receiver.
Extend the antenna. (Receiver)
Center the trims.
Switch on. (Transmitter)
Switch on. (Receiver)
Make sure the servos are in command.
Switch off. (Receiver)
Switch off. (Transmitter)
Retract the antenna. (Transmitter)
1
2
3
4
5
6
7
8
9
10
11
ネジロック剤
■ネジロック剤
Screw Cement
■ゴム系接着剤
Rubber Cement
ゴム系接着剤
3

1
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
組立て前の注意（１） BEFORE YOU BEGIN (1)
R
L
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、
当社「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2

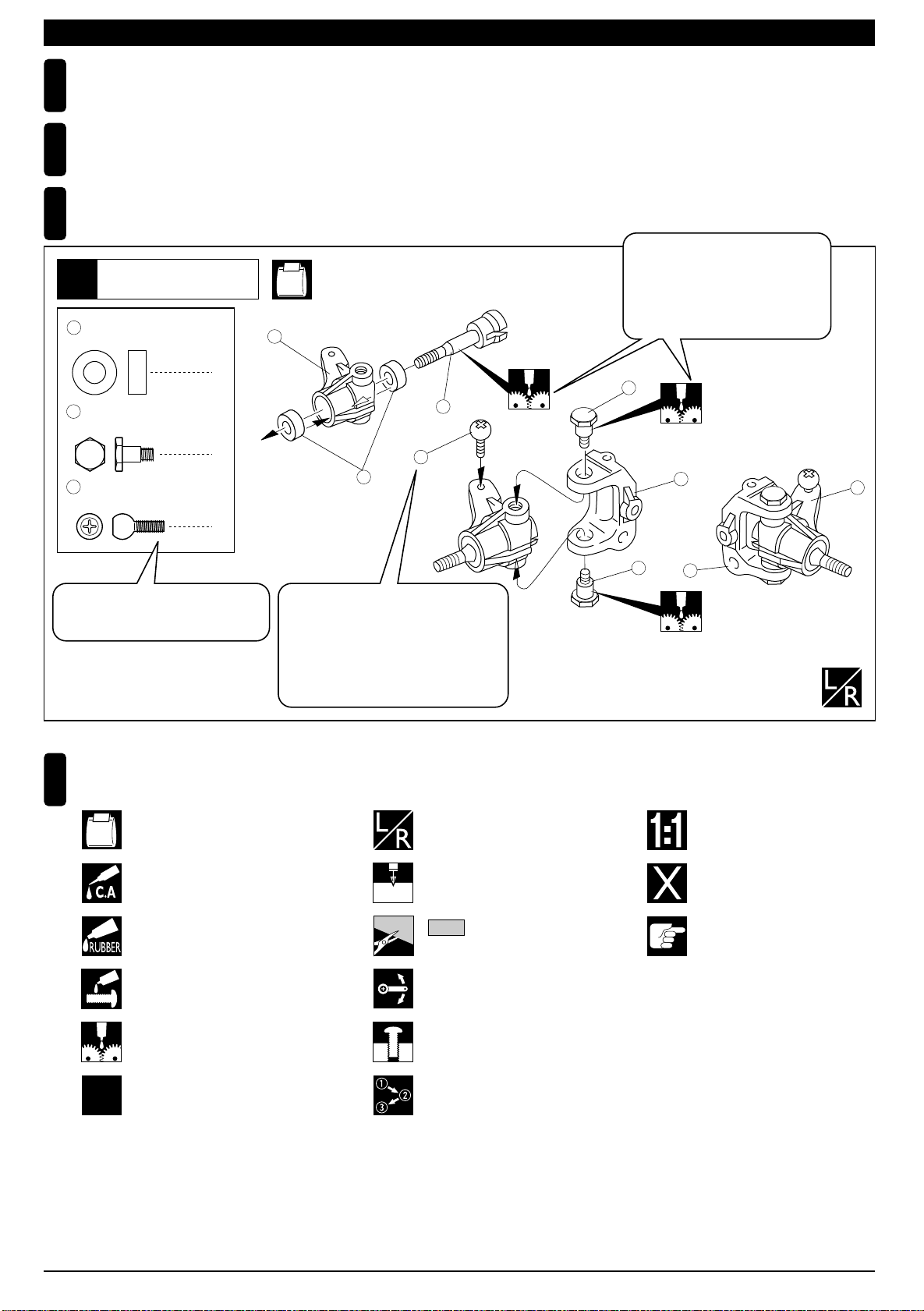

説明書の見かた
How to read the instruction manual:
3
No.4, No.5, No.6
5 x 10mm メタル
Metal Bushing
4
キングピン
King Pin
4
5.8mm ピロボール（黒）
Pillow Ball (Black)
2
3
6
小物部品の名前、原寸図、使用数。
Key Number, Part Name, True-to-scale
Diagram, Quantity Used
説明書内では多くのマークが使用
されています。マークに注意して
組立てを進めてください。
This instruction manual uses seve-
ral symbols. Please note them
during the entire assembly.
キット内の部品は、ビス類を除いてキー
No.が付けられています。スペアパーツを
購入する時はキーNo.を参照して下さい。
All parts except screws are identified by
key numbers. For purchasing spare parts,
find the key no. of the part needed in the
spare part list and refer to the left column
to look up the corresponding order no.
説明書に使われているマーク
Symbols used throughout the instruction manual, comprise:
4
瞬間接着剤で接着する。
Apply instant glue (CA glue, super glue).
グリスを塗る。
Apply grease.
ネジロック剤を塗る。
Apply threadlocker (screw cement).
２セット組立てる（例）。
Assemble as many times as
specified (here: twice).
x2
左右同じように組立てる。
Assemble left and right sides
the same way.
原寸図
True-to-scale diagram.
別購入品
Must be purchased separately!
仮止め。
Tentatively tighten.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
注意して組立てる所。
Pay close attention here!
4
5
64
5
1
7
58
2
使用する袋詰。
Part bags used.
をカットする。
Cut off shaded portion.
フロントサスペンション
Front Suspension
1
2mm
ゴム系接着剤で接着する。
Apply rubber cement.
〔説明例 Example〕
番号の順に組立てる。
Assemble in the specified
order.
4

組立て前の注意（２） BEFORE YOU BEGIN (2)
TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合が
ありますが、部品が確実に固定されるまでしめこんでください。 ただし、しめす
ぎるとネジがきかなくなりますので、部品が変形するまでしめないでください。
Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may
permanently damage parts when tightening TP screws. It is recommended to stop tightening when
the part is attached or when some resistance is felt after the threaded portion enters the plastic.
6
ビスがきかない
The threads
are stripped.
しめすぎ
Overtightened.
Correct
Wrong
キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから
組立ててください。また、ビス類は多めに入っているものもありますので、予備としてお使いください。
This kit contains screws and hardware in different metric sizes and shapes. Before using them, check the screws on the true-to-scale diagrams
on the left side in each assembly step. Some screws are extras.
5

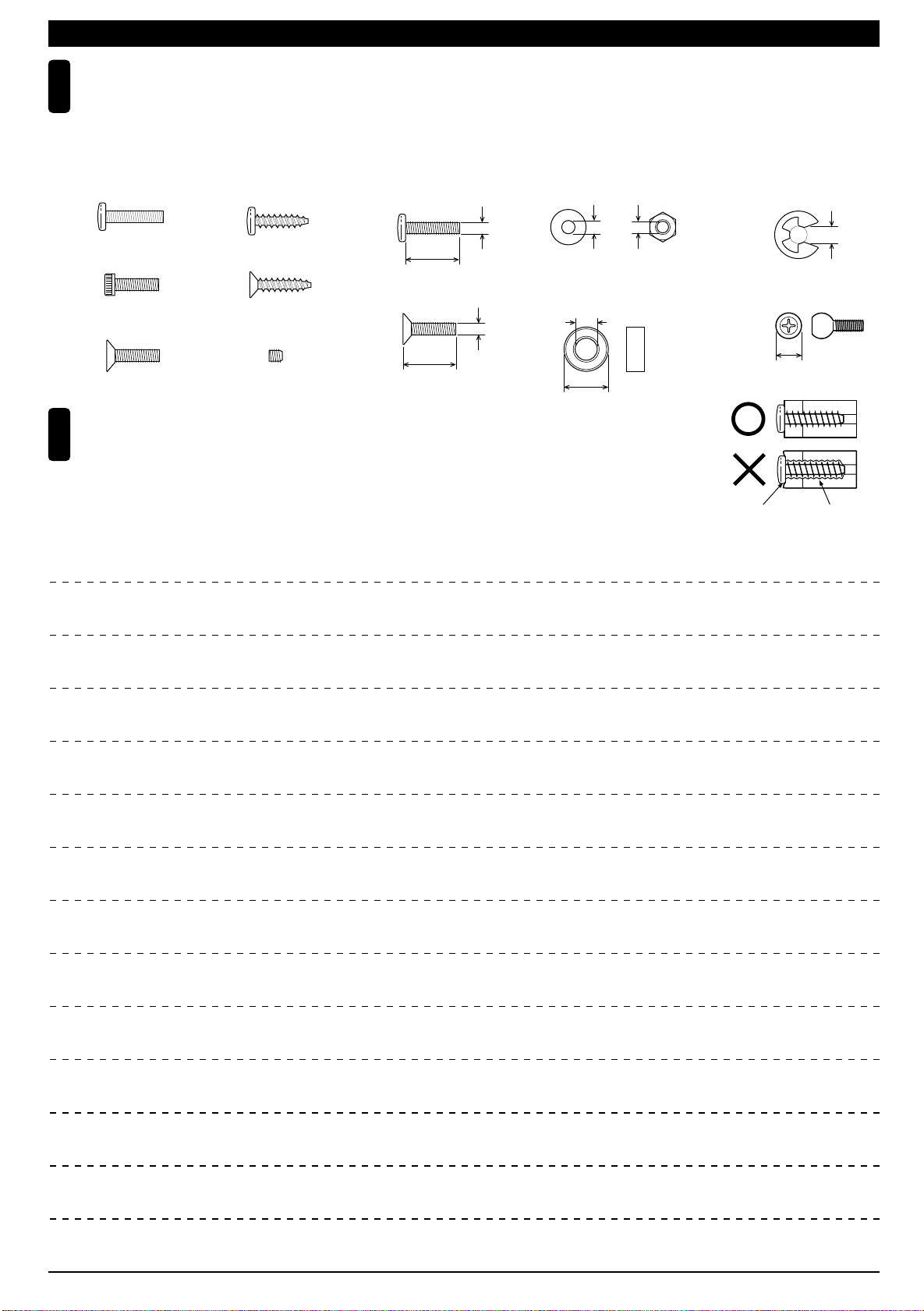

●ビスの種類 SCREWS
ビス Screw
キャップビス
Cap Screw
3x12mm サラビス
F/H Screw
TPビス
Self-tapping (TP) Screw
TPサラビス
TP F/H Screw
セットビス
Set Screw
●小物部品のサイズ例 OTHER HARDWARE
3x12mm ビス
Screw
3mm
12mm
3mm
12mm
サラビス
Flat Head (F/H) Screw
3mm ワッシャー・ナット
Washer・Nut
3mm
5x10mm メタル・ベアリング
Metal Bushing・Bearing
5mm
10mm
4mm
E4 Ｅリング
E-ring
5.8mm ピロボール
Pillow Ball
5.8mm
5

F
K
H
26
25
L
R
19
49 49
49
42
48 44
40
49
43
19
8
9
6
75
13 13 14
13 13 14
12
11
16
18
34 36
33
32
50
35
36
37 37
38
34
17
15
10
ランナー付プラパーツ配置図 ARRANGEMENT OF PLASTIC PARTS ON RUNNERS
Shaded Parts are not used.
部分の部品は、使用しません。
56 60
164A
164C
141E
141A
141D 141D 141E
141C
141B
141C
164B
62
64 58
57 63
66
206 206 205 205 210
238
213
218
216
217
210
211
208
207
212 212
211
209209 214 215
70
197 197
69
202
61
65 59
6

No.2, No.13
No.2, No.13
7
Part bags used.
3 x 15mm
Screw
2
99 4.8mm
Ball Stud
4
4 x 8mm
Set Screw
2
3 x 3mm
Set Screw
2
3 x 3mm
Set Screw
2
E3
E-ring
Assemble left and right sides the same way.
113
112
13 14
22
23
99
10
12
9
8
11
7
5
6
4x8mm
4x8mm
3x15mm
3x3mm
3x3mm
E3
E3

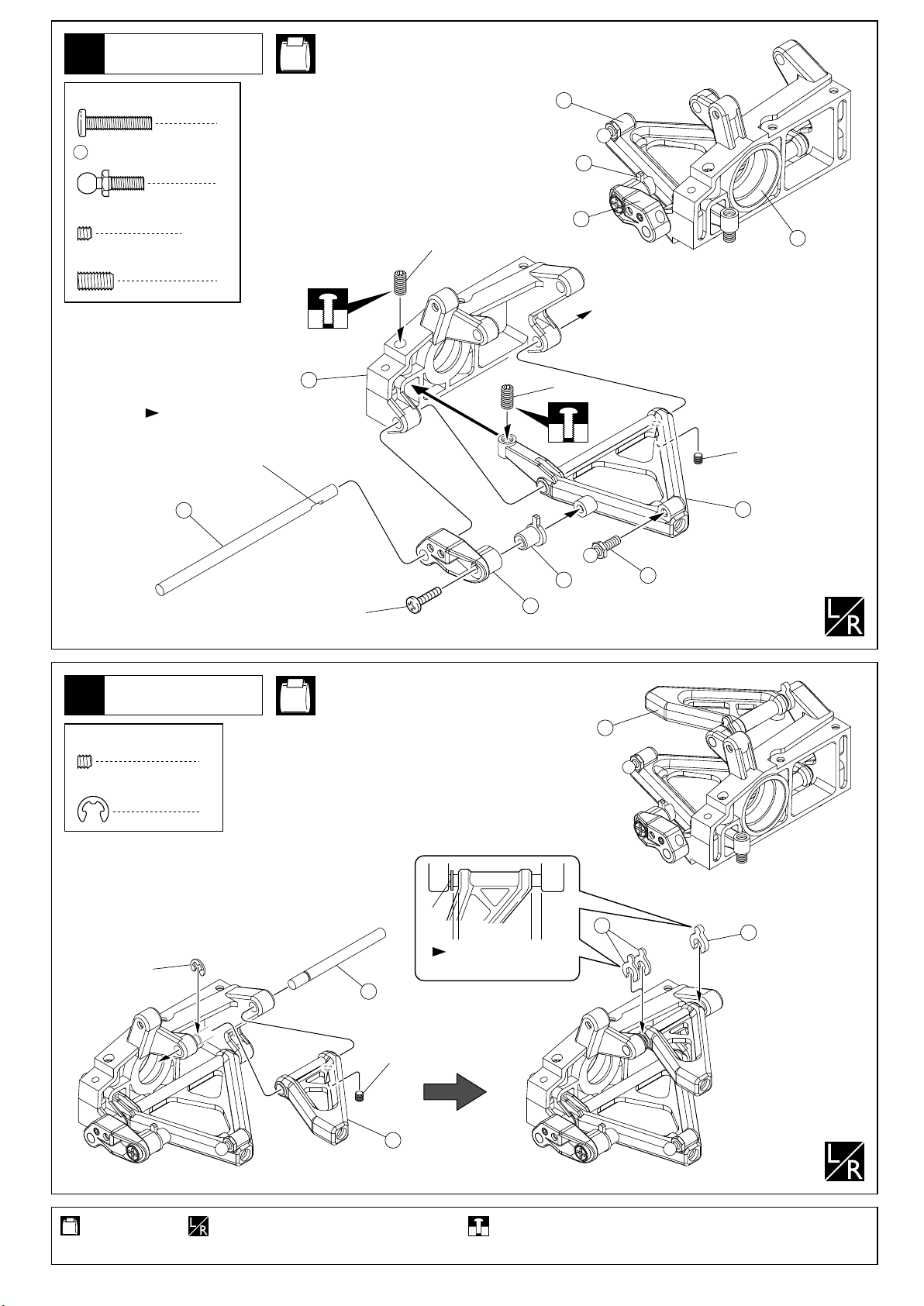

1Front Suspension
2Front Suspension
Put into this space.
Tentatively tighten.
Firmly tighten the 3x3mm set
screws onto the flat spots.
< Right >
< Left >
< Right >
< Left >
2
使用する袋詰。
フロントサスペンション
フロントサスペンション
ビス
ボールスタッド
セットビス
セットビス
セットビス
Eリング
このすき間に入れる。
左右同じように組立てる。 仮止め。
平らな面に3x3mmセットビス
を固定する。
右側用
左側用
右側用
左側用

No.2, No.13
No.1, No.3,
No.13
8
Part bags used.
4 x 12mm
TP F/H Screw
4x12mm
4x12mm
187
117
6
4
222 12x21x5mm
Metal Bushing
Assemble left and right sides the same way.
85
2
3 x 20mm
Pin
4Front Suspension
5Front Suspension
2
3 x 3mm
Set Screw
81
186
222
1
2
222
186
"L" marked.
No.1, No.2, No.13
2
C-ring
2
168 12x21x5mm
Ball Bearing
2
48 6 x 12 x 2mm
Collar
87 56
57
168
48
86
C-ring
168
48
86
3Front Shaft
< Left >
< Right >
214
85
< Right >
< Left >
6
12 x 18 x 0.5mm
Washer
186
Firmly tighten the
set screws onto
the flat spots.
"R" marked.
使用する袋詰。
TPサラビス
フロントサスペンション
メタル
左右同じように組立てる。
ピン
フロントサスペンション
セットビス
左側用
右側用
Lのマーク。 Rのマーク。
フロントシャフト
Cリング
ベアリング
カラー
Cリング
右側用
左側用
ワッシャー
平らな面にセット
ビスを固定する。

No.1, No.3, No.13
No.3, No.13
9
Part bags used.
4
104 10mm
Screw Cap
4
103
9mm
Ball Screw
Assemble left and right sides the same way.
103
103
104
104
49
49
111
99
Hex Wrench (5mm)
Hex Wrench (2.5mm)
2
83
Front Swing Shaft
Tighten screws one after
the other.
Please refer to the Setting Data
Sheet about the setting for screws.
6Front Suspension
7Front Suspension
2
99 4.8mm
Ball Stud
< Left >
< Left >
< Right >
< Right >

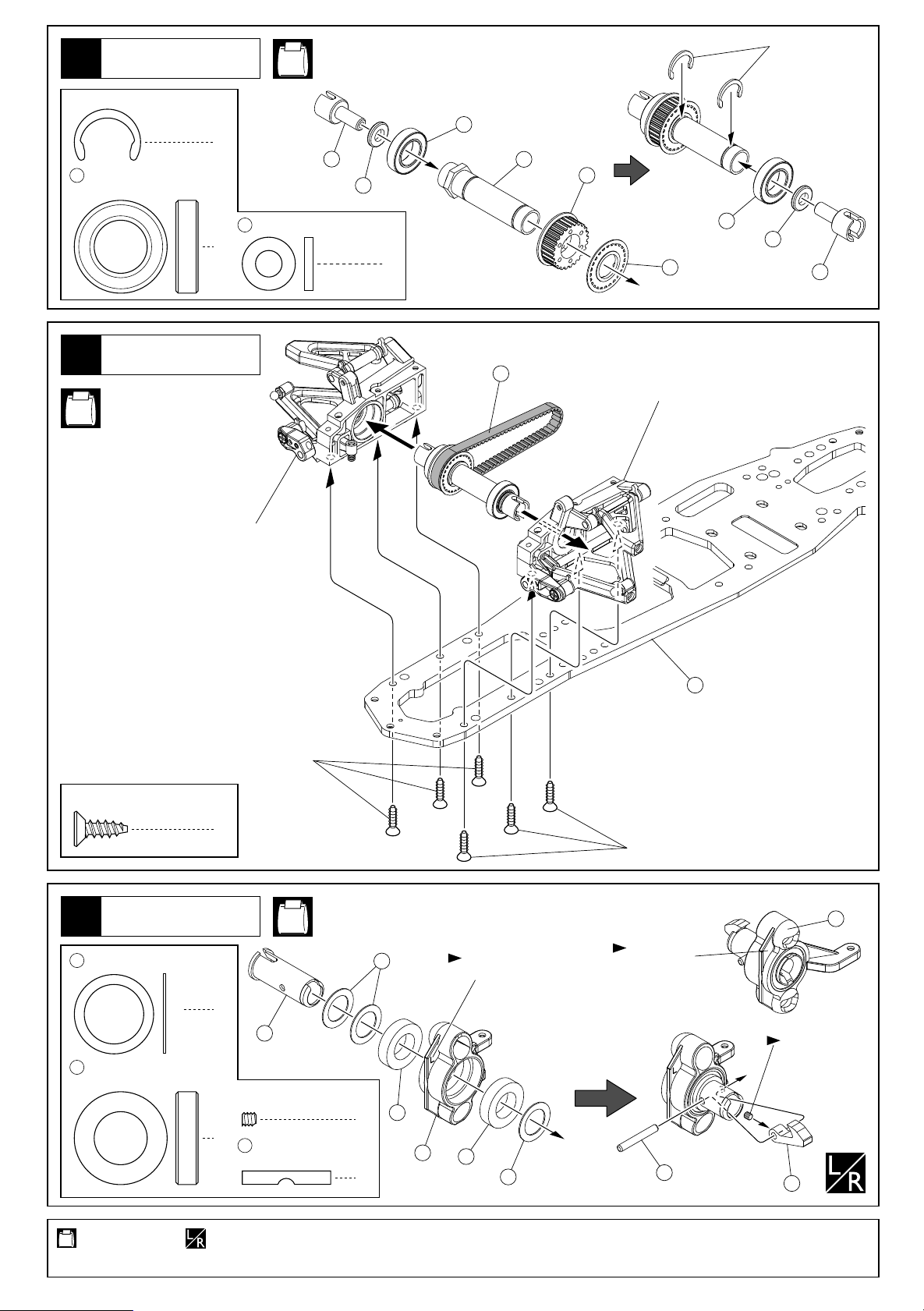

No.1, No.13
3
4 x 15mm
F/H Screw
3
4mm
Nylon Nut
50
4x15mm 4x15mm
4mm
4mm
8Bumper
Ensure smooth non-binding
movement while assembling.
Apply grease.
83
使用する袋詰。
フロントサスペンション
フロントサスペンション
スクリューキャップ
ボールスクリュー
六角レンチ（5mm）
六角レンチ（2.5mm）
フロントスイングシャフト
交互に少しずつしめ込む。
しめ込み量は別紙セッティング
データシートを参照。
左右同じように組立てる。
ボールスタッド
左側用
左側用
右側用
右側用
可動するように組立てる。
サラビス
ナイロンナット
バンパー
グリスを塗る。

No.1, No.13
No.4, No.13
10
Part bags used.
208
206
4x12mm
3x3mm
4x8mm
4 x 12mm
TP Screw
2
3 x 10mm
TP F/H Screw
4
3 x 3mm
Set Screw
2
4 x 8mm
Set Screw
2
99 4.8mm
Ball Stud
17
99
115
18 19
Assemble left and right sides the same way.
9Body Mounts
10
Rear Suspension
Note the direction.
3x10mm
2
115
Rear Lower Suspension Shaft
Firmly tighten the set screws
onto the flat spots.
Tentatively tighten.
< Left >< Right >
No.4, No.13
91
1
3 x 25mm
Pin
2
168 12 x 21 x 5mm
Ball Bearing
2
C-ring
91
90
66
168
168
C-ring
11
Rigid Axle
Tighten C-Ring
with wrench if
it is loose.
Long
Short
2
使用する袋詰。
TPビス
TPサラビス
ボディマウント
向きに注意。
長い
短い
セットビス
セットビス
ボールスタッド
左右同じように組立てる。
リヤサスペンション
リヤロアーサスシャフト
平らな面にセットビスを固定する。
仮止め。
左側用右側用
ピン
ベアリング
Cリング
リジッドアクスル
Cリング ゆるい場合は
かしめる。

No.5, No.13
No.5, No.13
11
Part bags used.
140
140
89
138
137
137
139
135
139
135
135
2.6x12mm
4x4mm
2.6x12mm
2.6x12mm
3
3 x 6mm
F/H Screw
1
4 x 4mm
Set Screw
2
2.6 x 12mm
Cap Screw
3 x 10mm
Cap Screw
1
2
139

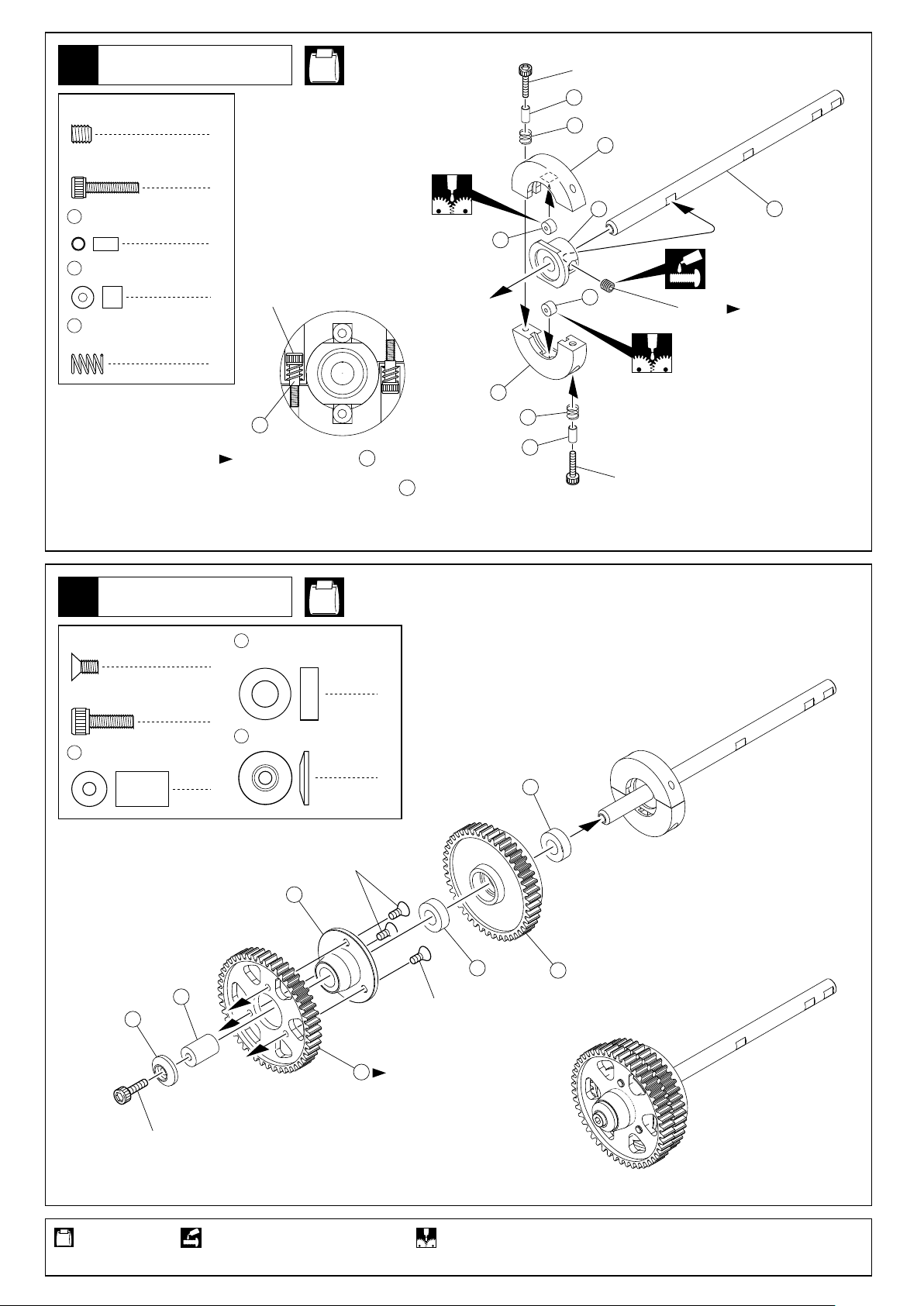

2 Speed Spring
12
2 Speed Changer
13
2 Speed Changer
Firmly tighten the
set screws onto
the flat spots.
Apply threadlocker (screw cement). Apply grease.
1
2
135 2.6 x 3 x 5.5mm
Collar
1
196 3 x 8 x 12mm
Collar
2
140 5mm
Roller
3 x 12mm
Washer
2
136 6 x 12 x 4mm
Metal Bushing
201
80
79
196
201
136
136
134
3x6mm
3x6mm
3x10mm
Note the direction.
Tighten 2.6mm Cap Screw to Collar till the
screw stops, and unscrew 4 rounds, then
please set up according to the track condition.
135
使用する袋詰。
サラビス
セットビス
キャップビス
キャップビス
メタル
2速スプリング
2スピードミッション
2スピードミッション
平らな面にセット
ビスを固定する。
2.6mmキャップビスを カラーにあたる
までしめた所から4 回転ゆるめる。
ネジロック剤を塗る。 グリスを塗る。
カラー
カラー
ローラー
ワッシャー
135
向きに注意。

No.1, No.6, No.13
No.6, No.13
12
Part bags used.
1
4 x 4mm
Set Screw
2
4 x 8mm
Set Screw
2
167 6 x 13 x 5mm
Ball Bearing
93
24
94 94
189
167
167
26
97
4x12mm
4x8mm
4x4mm
4x12mm
4x12mm
4x12mm
4x12mm
4x12mm
Tentatively tighten.
4 x 8mm
F/H Screw 4
14
15
Rear Assembly
Rear Assembly
198
2
3 x 20mm
Pin
198
25
Push to the end.
Cut off excess
inside of the
holes.
4x8mm
Firmly tighten the 4x4mm
set screws onto the flat spots.
4x8mm
4x8mm
95
96 96
95
4 x 12mm
TP F/H Screw 2
Apply threadlocker
(screw cement).
True-to-scale diagram.
11mm
4 x 12mm
TP F/H Screw 8
Apply rubber type glue.
27
Cut off excess inside of the holes.
使用する袋詰。
奥までしっかり
圧入する。
穴の内側の
バリをけずる。
穴の内側のバリをけずる。
セットビス
セットビス
ベアリング
ピン
平らな面にセット4x4mm
ビスを固定する。
仮止め。
サラビス
リヤASSY
リヤASSY
TPサラビス
ネジロック剤を塗る。 原寸図。
TPサラビス
ゴム系接着剤で接着する。

No.1, No.7,
No.13
No.1, No.7, No.13
No.7, No.13
13
Part bags used.
6
4
222 12x21x5mm
Metal Bushing
2
84
Rear Swing Shaft
6
104 10mm
Screw Cap
6
103
9mm
Ball Screw
2
3 x 3mm
Set Screw
2
3 x 3mm
Set Screw
Assemble left and right sides the same way.
3x3mm
215
82
186
222
104
104
84
114
104
103
103
103
49
15
16
49
49
222
4
186
111
85
3
Hex Wrench (2.5mm)
Hex Wrench (2.5mm)
Hex Wrench (5mm)
85
2
3 x 20mm
Pin
For Left ("L" marked)
Tighten screws one after
the other.
Be careful not to
screw bent.
Please refer to the
Setting Data Sheet
about the setting.
16
Rear Suspension
17
Rear Suspension
18
Rear Suspension
< Left >
< Left >
< Left >
< Right >
< Left >
12 x 18 x 0.5mm
Washer
186
< Right >
< Right >
Firmly tighten the set screws onto
the flat spots.
Please refer to the
Setting Data Sheet
about the setting.
Ensure smooth non-binding movement while assembling.
"L marked".
"R marked".
Apply grease.
メタル
ピン
左側用（Lのマーク）
リヤサスペンション
スクリューキャップ
ボールスクリュー
六角レンチ（2.5mm）
六角レンチ（5mm）
リヤサスペンション
使用する袋詰。
リヤスイングシャフト
セットビス
セットビス
左右同じように組立てる。
六角レンチ（2.5mm）
交互に少しずつしめ込む。
曲がって入り
やすいので注意。
しめ込み量は別紙
セッテイングシートを参照
リヤサスペンション
左側用
左側用
左側用
右側用
左側用
ワッシャー
右側用
右側用
平らな面にセットビスを固定する。
可動するように組立てる。
Lのマーク。
Rのマーク。
しめ込み量は別紙
セッテイングシートを参照
グリスを塗る。

32
35
3x18mm
3x18mm
Note the direction.
192
192
34
34
36
36
E2.5
E2.5
To the inner hole.
No.1, No.13
No.1, No.8, No.13
No.1,
No.13
14
Part bags used.
3 x 10mm
TP F/H Screw
216
33
3x10mm
3x15mm
3x10mm
3x10mm
3x15mm
3x15mm
2x6mm
2x6mm
2
E2.5
E-ring
3 x 18mm
F/H Screw
19
Body Mounts
21
Body Mounts
2
2
Ensure smooth non-binding movement while assembling.
If you use the outer holes
for rear body mount,
Please shave the shaded
portion off.
20
Body Mounts
Assemble left and right sides the same way.
1
3 x 15mm
TP Screw
For RightFor Left
2
2
3 x 10mm
Screw
3 x 15mm
Screw
2
2 x 6mm
TP Screw
205
205
238
238
使用する袋詰。
TPサラビス
Eリング
サラビス
ボディマウント
ボディマウント
可動するように組立てる。
ボディマウント
左右同じように組立てる。
リヤボディマウントの
外側の穴を使用する
場合は 部を削る。
内側の穴。
向きに注意。
TPビス
右側用左側用
ビス
ビス
TPビス

No.8, No.13
No.1, No.8,
No.13
No.13
15
Part bags used.
< >Pulley 17T
< >Pulley 26T
E7
E-ring
3
2
4 x 4mm
Set Screw
58 62
59 63
38
88
167
167
224
92
92
4x4mm 4x4mm
4x12mm
4x12mm
E7
E7
Small holes should be on
same side.
Small holes should be on
same side.
x2
2
167 6 x 13 x 5mm
Ball Bearing
Firmly tighten the
4x4mm set screws
onto the flat spots.
Use in .
Middle Block
4 x 12mm
TP F/H Screw
Pulley 26T
Pulley 17T
x2
Assemble as many times as specified.
22
Pulley
23
Middle Block
24
Middle Block
Apply threadlocker (screw cement).
4
92
26 30
1
224 6 x 9 x 3.5mm
Collar
使用する袋詰。
Eリング
セットビス
ベアリング
平らな面に4x4mm
セットビスを固定する。
で使用。
ミドルブロック
TPサラビス
プーリー 26T
プーリー 17T
プーリー
ミドルブロック
ミドルブロック
< >プーリー 17T
< >プーリー 26T
小穴の向きを合わせる。
小穴の向きを合わせる。
２セット組立てる（例）。ネジロック剤を塗る。
26 30
カラー

No.1, No.9, No.13
No.1, No.9, No.13
16
Part bags used.
4
73 4.8mm
Ball End (Medium)
2
156
Steering Rod
2
3mm
Nylon Nut
2
99 4.8mm
Ball Stud
2
4 x 4mm
Set Screw
4 x 12mm
TP F/H Screw
4x4mm
3mm
4x12mm
4x12mm
116
37
73
73 99 99
67
156
37
x2
True-to-scale diagram.
x2
Assemble as many times as specified.
69
Serrated Cap (F)
FUTABA
KO
JR
SANWA
70
Serrated Cap (KJS)
25
Center Bulk
26
Steering
HITEC 202
Serrated Cap (H)
approx. 52.5mm
4
4x4mm
37
Note the direction.
116
セットビス
TPサラビス
セレーションキャップ（F）
セレーションキャップ（KJS）
セレーションキャップ（H）
センターバルク
ステアリング
使用する袋詰。
ボールエンド（中）
ステアリングロッド
ナイロンナット
ボールスタッド
原寸図。 ２セット組立てる（例）。
約52.5mm
向きに注意。

No.9, No.13
No.1, No.9, No.13
No.1
17
Part bags used.
4
182
O-ring P4
Hex Wrench (2mm)
Battery
Pulley 17T
4x4mm
3mm
3mm
3x18mm
188
182
28
182
216
184
182
182
216
213
207
Battery of over
28.5mm width
cannot be used.
Fix with Glass Tape, etc.
Press this part slightly
if it is needed.
Must be purchased separately!
27
Belt
28
Fuel Tank
29
Battery
1
4 x 4mm
Set Screw Firmly tighten the
4x4mm set screws
onto the flat spots.
KYOSHO 71312 6V-600mAh Ni-Cd BatterySuitable Battery
Apply threadlocker (screw cement).
2
3 x 18mm
F/H Screw
1
3mm
Nylon Nut
3 x 8 x 0.5mm
Washer
1
六角レンチ（2mm）
プーリー 17T
ベルト
Oリング P4
燃料タンク
バッテリー
28.5mm以上
は使用不可。
グラステープ等で巻く。
この部分の紙がじゃまな
場合は少しつぶす。
バッテリー
使用する袋詰。 別購入品。
セットビス 平らな面に4x4mm
セットビスを固定する。
KYOSHO製71312 6V-600mAhニカドバッテリー使用できるバッテリー
ネジロック剤を塗る。
サラビス
ナイロンナット
ワッシャー

No.1, No.9, No.13
No.13
No.1, No.9, No.13
18
Part bags used.
4
181
O-ring P3
4
4 x 8mm
Set Screw
2.6 x 18mm
Cap Screw
6
3 x 10mm
TP F/H Screw

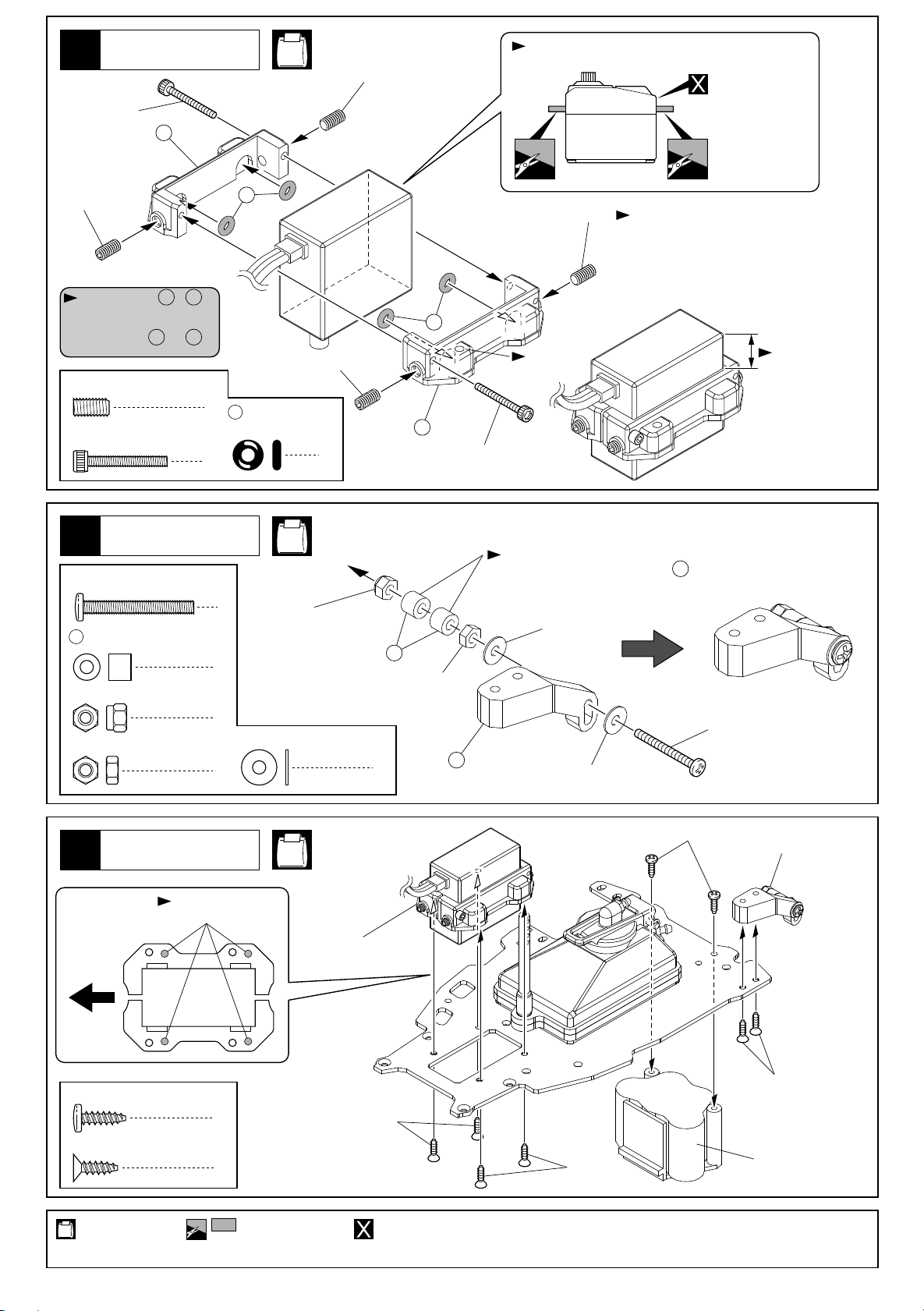

Steering Servo
Front
Belt Tensionner
Battery
43
42
223
218
181
181
4x8mm
4x8mm
4x8mm
3mm
3mm
3mm
3mm
3x25mm
3x10mm(F/H)
3x10mm
(F/H)
3x10mm(F/H)
3x10mm
4x8mm
2.6x18mm
2.6x18mm
Cut the ends off.
Steering Servo
30
Steering Servo
31
Belt Tensioner
32
Radio Plate
Cut off shaded portion. Must be purchased separately!
In the case of JR's servo,
Please attach and on
contrary sides.
Do not tighten 4x8mm Set Screw too much.
Adjust Nylon nut to rotate part smoothly.
2
ÒOÓ marked
Holes used.
42 43
Please refer to the
Setting Data Sheet
about this setting.
1
3 x 25mm
Screw
3 x 8 x 0.5mm
Washer
2
1
3mm
Nylon Nut
2
223 3 x 6 x 5mm
Metal Bushing
3mm
Nut 1
(Nylon Nut)
2
3 x 10mm
TP Screw
223
Oリング P3
セットビス
キャップビス
耳を切り取る。
ステアリングサーボ
ステアリングサーボ
使用する袋詰。
TPサラビス
ステアリングサーボ
前
ベルトテンショナー
受信機用バッテリー
ベルトテンショナー
メカプレート
をカットする。 別購入品。
JRのサーボは とを
入れ変える。
4x8mmセットビスは強く締めすぎ
ないように注意する。
軽く回るように、ナイロンナットで調整する。
42 43
Oのマーク
ここの距離は別紙
セッティングデー
タシートを参照。
使用する穴。
ビス
ワッシャー
ナイロンナット
メタル
ナット
(ナイロンナット)
TPビス

No.1, No.9
No.9, No.13
No.13
19
Part bags used.
3x15mm
3x15mm
3x10mm
3x10mm 4x12mm
2.6x10mm
3x10mm
3x15mm
181
181
40
40
181
181
164A
4
181
O-ring P3
Switch
Come with radio.
Receiver
Receiver
4
3 x 10mm
TP F/H Screw
Must be purchased separately!
33
Receiver
34
Throttle Servo / Radio
35
Radio Plate
1
3 x 10mm
Cap Screw
1
2.6 x 10mm
Cap Screw
Set up according the servo you use.
Attach on the corner.
Set up according the servo
you use.
Nylon Strap (Middle)
6
3 x 15mm
TP Screw
2
4 x 12mm
TP Screw
Antenna Pipe
173
使用する袋詰。
TPサラビス
別購入品。
メカプレート
Oリング P3
スロットルサーボ / 受信機
スイッチ
プロポに付属
受信機
受信機
受信機
使用するサーボに合わせる。
コーナーに寄せて固定する。
使用するサーボに合わせる。
キャップビス
キャップビス
ナイロンストラップ（中）
TPビス
TPビス
アンテナパイプ

No.10, No.13
No.13
20
1
3 x 8mm
Screw
Tighten the screws with one sheet of
paper inserted between both gears.
3x8mm
125
133
194
128
130
129
133
2
133 5 x 10 x 4mm
Ball Bearing
36
Engine
No.10, No.13
37
Engine
38
Engine
Part bags used.
3x8mm
3x8mm
5x10x0.5mm
4
3 x 8mm
Screw
E-ring
E-9
Note the direction.
Apply threadlocker (screw cement).
3
5 x 7 x 0.1mm
Shim
194
1
5 x 10 x 0.5mm
Washer
紙1枚分のすき間をつくって固定する。
エンジン
ベアリング
ビス
エンジン
エンジン
使用する袋詰。 ネジロック剤を塗る。
ビス
Eリング
向きに注意。
ワッシャー
シム
