Kyosho EP Piper J-3 Cub M24 User manual

Minit-z I/B
※製品改良のため、予告なく仕様を変更する場合があります。
*Specifications are subject to be changed without prior notice!
※ご使用前にこの説明書を良くお読みになり十分に理解してください。
Before beginning assembly, please read these instructions thoroughly.
© 2004 KYOSHO CORPORATION ／禁無断転載複製
1. 安全のための注意事項 / Safety Precautions
2. セット内容 / Items Included
3. セットの他に必要な物 / Additional Items Required
4. 各部の名称 / Glossary of Main Parts
5. 組立て / Assembly
6. 飛行前の準備 / Before Operating
7. 飛行手順 / Flight Manual
8. 故障かな・・・ / Trouble Shooting
● 分解図 / Exploded View
● パーツリスト / Spare Parts / Optional Parts
2~6
7
7
8~10
9~12
12~14
14~20
20
21
22
組立／取扱説明書
Instruction Manual
THE FINEST RADIO CONTROL MODELS
R
目次/ Index
No. 10224
RADIO CONTROLLED ELECTRIC POWERED AIRCRAFT

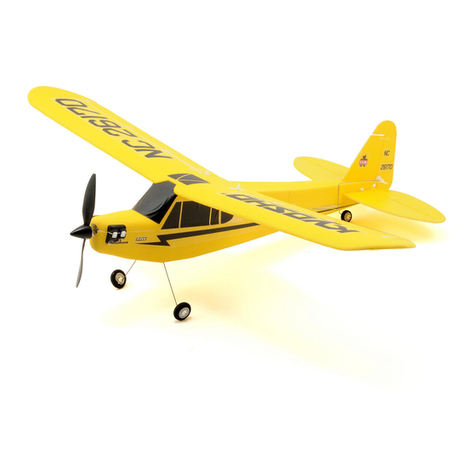

EP Piper J-3 Cub M24
WINGSPAN : 944mm (37.1")

2
Ni-MH
●この商品は高い性能を発揮するように設計されています。組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は幼児の手がとどかない所で必ずおこなってください。
●動かして飛行させて楽しむ場所は、万一の事故を考えて安全を確認してから、責任をもってお楽しみください。
●この商品は14才以上を対象に設計してます。玩具ではありません。
●First-time builders should seek the advice of experienced modellers before beginning assembly or if they do not
fully understand any part of the construction.
●Assemble this kit only in places out of childrenÕs reach!
●Take enough safety precautions prior to operating this model. You are responsible for this modelÕs assembly and safe
operation!
●
：生命や身体に重大な被害が発生する可能性がある危険を示します。
：事故や故障の原因となるため、やってはいけないことを示します。
警告マーク
禁止マーク
WARNING!
PROHIBITED
組立て・飛行の前に必ずお読みください。
Please read carefully before assembling and operating your model.
:This symbol indicates where caution is essential to avoid injury to yourself or others.
:This symbol points out actions that you should NOT do to avoid possible damage or accidents.
This model is not a toy. It is designed for users over 14 years of age.
●不要になったバッテリーは、貴重な資源を守るために廃棄しないでリサイクル協力店へお持ち下さい。
●The product you have purchased is powered by a rechargeable battery.
The battery is recyclable. At the end of its useful life, under various national / state and local laws, it may be illegal to
dispose of this battery into the municipal waste stream.
Check with your local solid waste officials for details in your area for recycling options or proper disposal.
安全のための注意事項 / SAFETY PRECAUTIONS
1

This product includes small and sharp edged parts. Always assemble and
keep this product out of chldren's reach.
Install only the specified batteries in the correct polarity. Never dissassemble
batteries as this may cause heat or damage and is dangerous.
小さな部品や、とがった部品がありますので、十分注意してください。
また、小さなお子様のいる場所での作業・保管はさけてください。
ケガの恐れがありますのでカッターやニッパー、ドライバーなどの工具
の取り扱いには十分注意してください。
電池は指定の電池を使用し、逆接続・分解は絶対にしないでください。
発熱や破損の原因となり大変危険です。
Handle tools such as cutting knives, shears and screwdrivers etc. carefully.
Keep antenna point away from people's faces and do not wave around.
アンテナの先端でケガをする恐れがあります。顔に付近けたり、
振り回したりしないでください。
ケガの恐れがありますので回転部分に指や手をはさまないでください。
Do not touch spinning propellers. They can cause injury.
飛行中や飛行後はバッテリーやモーターが発熱することがあります。危険ですので十分に冷えてから触るようにしてください。
During and after operation, the motor and batteries will be hot.
Do not touch them until they have had time to cool down.
3
1

1
4
1
If your airplane does not function correctly, land it at once and find out the reason.
飛行機の動きがおかしい時は、飛行を中止して原因を調べる。
The airplane cannot be controlled if somebody else is using your frequency nearby.
Check the frequency being used by other people before operating your model.
同じバンド（電波帯）の同時飛行は出来ません。近くで無線操縦模型を楽しんでいる人がいたらバン
ドを確認してください。
Do not fly your airplane on days with strong winds or side winds.
強風や、横風での飛行はしない。
プロペラが回転中の機体には絶対 に見物の人を近付けないでください。
Do not allow people watching to get too close to a rotating propeller.
傷ついたプロペラ、変形したスピンナーは使用しないでください。
Don't use defective propellers and deformed spinners.
飛行後や飛行させない時は必ず電源スイッチをOFFにし、バッテリーを外してください。
誤動作や電池の発熱・液漏れなどの危険があります。
When not using the model, always switch off the receiver and transmitter.
Also, disconnect and remove batteries from the model and the transmitter
as batteries may overheat or leak causing damage.
OFF

5
1
故障や破損、変型の原因となるため高温・多湿の場所での長期保管は
しないでください。
Do not store this model in a high-temperature/humidity area or in direct sunlight.
純正パーツ以外の組み込みや船体の改造はしないでください。故障の原因となります。
Only use genuine Kyosho parts and do not modify the model.
Using other parts or making modifications may cause damage.
Never put the charger and Ni-Cd battery near flam-mable material
while charging as this may cause fires!
Transmitter, Receiver, Servo, and Electronic Speed Controller (E.S.C.) use sophisticated
electronic components. Do not allow them to get wet as this can cause damage.
Shorted circuits from batteries can cause fire so do NOT dissassemble or modify
Ni-Cd batteries under any circumstances.
Batteries contain toxic heavy metals.
Never dispose of batteries in fire as they may explode and are dangerous.
充電中は、ニカドバッテリー、充電器ともに発熱するので燃えやすい物の上での
充電は火災等、事故の恐れがありますのでおやめください。
送信機や受信機、サーボ、スピードコントロールアンプは精密な電子部品です。
故障の原因となるので水に濡らさないでください。
ショートによる火災事故のおそれがあるのでニカドバッテリーの分解、
改造は絶対にしないでください。
破裂危険
バッテリーは有害重金属が使用されています。破裂すると非常に
危険ですので絶対に火中に投げ入れないでください。
破裂危険

6
1
充電中は、充電器のそばを離れないでください。
Continually monitor the charger while charging is in progress.
DCピークチャージャーは乳幼児の手の届かないところで使用、保管してください。
Operate and store the DC Peak Charger out of reach of children.
DCピークチャージャーの入力端子、充電コネクターを接続するときは、プラス、マイナスの向きを確かめてください。
Some cars may not be able to be used as a power source.
(This product is designed specifically for use with 12V car batteries).
車種によっては電源として使用できないものもあります。
（本製品は自動車用の12Ｖバッテリー専用です。）
Always use the correct polarity (+ -) when connecting the DC Peak Charger's terminals and connectors.
DCピークチャージャーを直射日光の下など高温になる場所では、使用しないでください。
Do NOT operate the DC Peak Charger in direct sunlight or in high temperatures.
DCピークチャージャーを自動車の12Vバッテリーから充電する時は、エンジンを止めてから使用してください。
充電は必ずエンジンをとめて行ってください。また走行中は絶対に充電をしないでください。
（走行中に充電を行うと電圧が変動するため、オートカット機構が正常に働きません。）
燃えやすい物や、樹脂など熱で変形しやすいものの近くで絶対に充電しないでください。
（充電をする時はバッテリーを車内に置かないでください。）
When using the DC Peak Charger with a 12V car battery, turn the car's engine OFF first.
Never charge battery while engine or model are still running
(as the voltage changes prevent the auto-cut mechanism from working properly).
Do not use near flammable materials or plastics etc. that may ignite or deform from heat.
(Do not leave battery inside car when charging).
DCピークチャージャーは、落としたり、大きなショックを与えないでください。
Avoid drops or severe shocks to the DC Peak Charger.

7
*カッターナイフ
*Sharp Hobby Knife
カバーが破れている電池や種類の違う電池を
まぜて使わないでください。
*単3乾電池………8本
*8 X AA Alkaline Batteries
Do not use any damaged batteries. Damaged
AA
UM‑3
単3型
カバーの破れ
*＋ドライバー（大、小）
*Phillips Screwdriver (L, S)
*ハサミ
*Scissors
2セット内容 / ITEMS INCLUDED
3セットの他に必要な物 / ADDITIONAL ITEMS REQUIRED
*胴体
*Fuselage
*主翼
*Main Wing
*輪ゴム（4本）
*Rubber Bands (4)
*メインギヤ（脚）
*Main Landing Gear
*3 x14 mm TPビス（1本）
*3 x14 mm TP Screw (1)
*8.4-600mAh ニッケル水素バッテリー
*8.4-600mAh Ni-MH Battery
*DCピークチャージャー
*DC Peak Charger
*3 x10 mm TPビス（4本）
*3 x10 mm TP Screw (4)
*2.5 x12 mm TPビス（2本）
*2.5 x12 mm TP Screw (2)
*4チャンネル 送信機
*4-channel radio system
*リボン
*Ribbon
For Japanese Market Only.
ハイパーJ3カブ M24
組立てフライトビデオテープ
（組立、飛行の際参考にしてください）
*バッテリーハッチ
*Battery Hatch
*ハッチストッパー
*Hatch Stopper
*デカール
*Decal
R
R
R
R
R
THEFINEST RADIO CONTROL MODELS
R
THEFINEST RADIO CONTROL MODELS
THE FINEST RADIO CONTROL MODELSTHE FINEST RADIO CONTROL MODELS
No.1xxxx PIPER CUB J3
KYOSHO PRINTED IN CHINA
バンド 周波数（MHz数）
17 72.130
19 72.170
21 72.210
50 72.790
52 72.830
54 72.870
THE FINEST RADIO CONTROL MODELS

8
送信機の名称 / Transmitter Functions
1
2
3
4
5
6
8
9
付属の送信機以外はご使用になれません。
送信機
Transmitter
機体がまっすぐに飛ぶように調整します。（左右）
左右に旋回させる操作を行います。
Turns model to left or right.
モーターが止まるように調整します。（上下）
Adjusts throttle so motor will not move at neutral.
プロペラ回転の操作を行います。
Controls propeller speed
4
各部の名称 / GLOSSARY OF MAIN PARTS
For operating this model, use only the Transmitter
included. Do not use other transmitters.
クリスタルの交換はできません。
Crystals are not changeable.
バッテリーカバー
Battery Cover
バッテリーレベルインジケーター
Battery Level Indicator
電源スイッチ
Power Switch
ラダースティック（左右）
Rudder Stick (Left/Right)
スロットルスティック（上下）
Throttle Stick (Up/Down)
7エレベータースティック（上下）
Elevator Stick (Up/Down)
ラダートリム
Steering Trim
Adjust up/down so plane flies horizontal
Adjust left/right so plane flies straight
機体が平行に飛ぶように調整します（上下）
Controls plane's upwards/downwards movement
機体の上昇、下降操作を行います。
エレベータートリム
Elevator Trim
スロットルトリム
Throttle Trim
送信機用アンテナ
Transmitter Antenna
1
3
4
5
2
7
6
8
9

4
9
モーター
Motor
ギヤダウンユニット
Gear Reduction Unit
バッテリーハッチ
Battery Hatch
メインギヤ
Main Gear
受信機／アンプ
Receiver/Amp
サーボホーン
Servo Horn
サーボホーン
Servo Horn
エレベーターサーボ
Elevator Servo
ラダーサーボ
Rudder Servo
ラダーロッド
Rudder Rod
コネクター
Connector
エレベーターロッド
Elevator Rod
主翼ストラッドL
Main Wing Strut (L)
アンテナ線
Antenna
主翼ストラッドR
Main Wing Strut (R)
ラダー
Rudder
ハッチストッパー
Hatch Stopper
ホーン
Horn
エレベーターロッド
Elevator Rod
ラダーロッド
Rudder Rod
エレベーター
Elevator
スピンナー
Spinner
プロペラ
Propeller
各部の名称 / Glossary of Main Parts
クリスタルの交換はできません。
Crystals are not changeable.

10
4
バッテリーチャージャー の名称/ Battery Charger Components
入力端子（注：赤＋プラス、黒ーマイナス）12Vカーバッテリーか安定化電源に接続
Connect to 12V car battery terminals for stable current (Note: Red is +, Black is -)
充電電流設定つまみ
Current Adjuster
チャージランプ
Charge Lamp
充電用コネクター
Charger Connector
充電用変換コネクター
Adaptor for charger
8.4V600mAhニッケル水素バッテリー
8.4V600mAh Ni-MH Battery
5組立て / Assembly
機体の組立て/ Assembling the Airplane
1
THEFINESTRADIOCONTROLMODELS
前
Front
余ったデカールは好きなところに貼る。
Apply excess decals to your liking.
反対側のデカールも同様に貼る。
Apply decals to both sides.
2
3 x10 mm
3 x10 mm TPビス
TP Screw
4
