Kyosho SQS Calmato SP GP1400 User manual

R
SP / ST GP1400
※組立てる前にこの説明書を良くお読みになり十分に理解してください。
安全のための注意事項
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●飛行して楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
●ラジコン保険に加入して安全に楽しみましょう。
組立／取扱説明書
目 次
●キットの他にそろえる物／組立に必要な工具
※この取扱説明書は、STモデル・SPORTSモデル・TRAINERモデルの説明をしております。下記のマークに注意してお読みください。
SPORTSモデルの場合 STモデルの場合
●組立て前の注意
●本体の組立て
●分解図
●パーツリスト
●安全上の注意
中・上級者向
カルマートSP/STGP1400
※製品改良のため、予告なく仕様を変更する場合があります。
Before Begining assembly, please read these instructions thoroughly.
/ EXPLODED VIEW
/CAUTIONS FOR SAFETY
WINGSPAN: 1400mm (55.1") - SP
1300mm (51.2") - ST
INSTRUCTION MANUAL
INDEX
This radio control model is not a toy!
UNDER SAFETY PRECAUTIONS
●First-time builders should seek the advice of experienced 
modellers before beginning assembly and if they do not fully
understand any part of the construction.
●Assemble this kit only in places out of children’s reach!
●Take enough safety precautions prior to operating this model.
You are responsible for this model’s assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
●Taking out liability insurance is recommended.
2
3
4 ~ 23
p4 ~16 p17 ~23
24 ~ 25
26
27
/ PARTS LIST
/ REQUIRED FOR OPERATION / TOOLS REQUIRED
This instruction manual applies to both ST model and SPORTS model, TRAINER model. Refer to the symbols below when using this manual.
/ BEFORE YOU BEGIN
/ ASSEMBLY
No.11062
This symbol applies
to SPORTS model only.
No.11063
This symbol applies
to TRAINER model only.
No.11062
No.11063
For Intermediate
&
Advanced Flyers
／禁無断転載複製
11063-T01
No.11063
No.11062
*SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.
© Copyright 2010 KYOSHO CORPORATION
1:7 Scale Radio Controlled Super Quality Series Engine Powered Aircraft

警告
＋

KYOSHO Special Glue
A B
No.80703
キットの他にそろえる物（別購入品）
さらに用意すると良いもの
2
注意
＊2サイクル .25 ~ .36
下記商品のメーカー、サイズ等は、販売店とご相談ください。
4チャンネル以上の飛行機用無線操縦機（プロポ）セット
（5標準サーボ）と電池。
＊プロポの取扱い方は、プロポに付属の説明書
を参考にしてください。
＊SPORTSモデル
＊STモデル
■飛行機用4チャンネル以上プロポ
燃料、始動用具
ガソリンや灯油は使用禁止
■プラグレンチ
■グロー燃料
■瞬間接着剤
■エンジン始動用スターター ■スターター用12Vバッテリー
■燃料フィルター ■ウレタン塗料（クリアー）
■No. 36215 スパーク
ブースター2.0
■No. 36217 ブースター
チャージャー2.0
■燃料ポンプ
F-チャージャー
HPポンプII
エンジン及びマフラー
■飛行機用エンジン
■マフラー
■プラグ
プロペラ及び スピンナー
＊ご使用になるエンジンに合った
サイズをお買い求めください。
■プロペラ
■シリコンチューブ
■スポンジシート
4チャンネル以上の飛行機用無線操縦機（プロポ）セット
（4標準サーボ）と電池。
＊プロポの取扱い方は、プロポに付属の説明書
を参考にしてください。
■飛行機用4チャンネル以上プロポ
■
エルロンサーボ用延長コード…2本
■
エルロンサーボ用延長コード…1本
■二股コード…1本

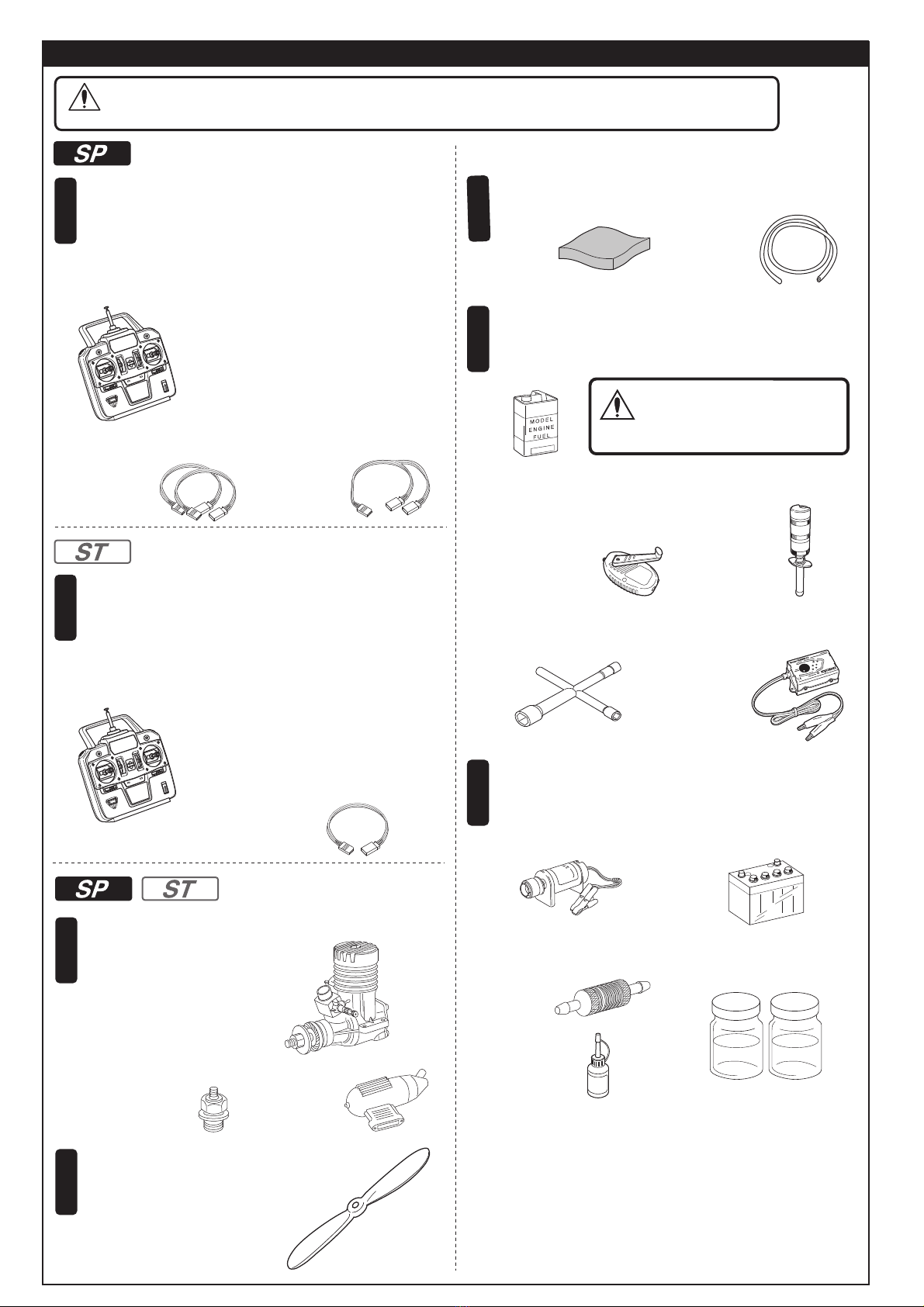

REQUIRED FOR OPERATION (Not included in kit!)
CAUTION: For details concerning the equipment listed below (size, maker, etc.), check with your hobby shop.
This model will requie a minimum 4 channel radio control
(with 5 standerd servo) for aircraft.
This model will requie a minimum 4 channel radio control
(with 4 standerd servo) for aircraft.
1
1
2
3
4
5
6
For handling the radio properly, refer to its
instruction manual.
SPORTS model
ST model
A minimum 4 channel radio control
system for aircraft.
For handling the radio properly, refer to its
instruction manual.
A minimum 4 channel radio control
system for aircraft.

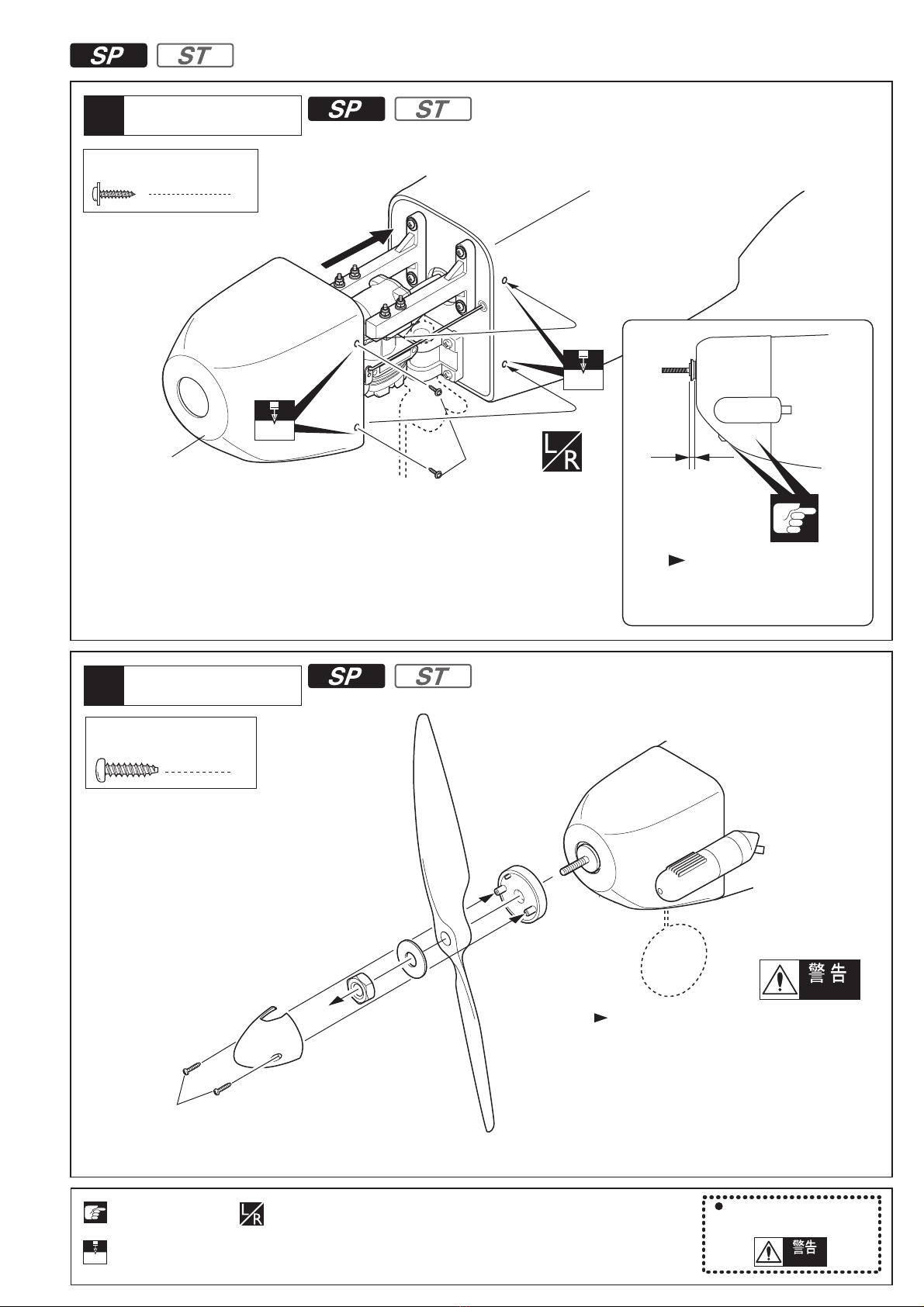

Engine and Muffler
Model Aircraft Engine
＊2 Stroke .25 ~ .36
Glow Plug Muffler
Propeller and Spinner Propeller
Purchase a propeller that
will match your engine.
Shock Protecting Foam Fuel Tube
Required for engine starting:
WARNING: Never use petrol/
gasoline with glow
engines.
Model Glow Fuel.
F-Charger
HP pump II
Spark Booster 2.0
GlowPlug Wrench
Booster Charger 2.0
Fuel Pump
Other equipment for enhancing aircraft operation &
performance
Engine Starter
Fuel Filter Polyurethane paint (Clear)
12V Battery (for starter)
Instant Glue
Y- Harness x 1
Aileron servo extension lead x 2
Aileron servo extension lead x 1

低温
あて布 low setting
with cover (cloth)
1
2
3
x2
3mm
Warning!
瞬間接着剤で接着する。
Apply instant glue
(CA glue, super glue).
組立て前の注意
２セット組立てる（例）。
番号の順に組立てる。 注意して組立てる所。
可動するように組立てる。
左右同じように組立てる。
3mmの穴をあける（例）。 別購入品。
をカットする。
をカットする。
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、
当社「ユーザー相談室」までご連絡ください。
説明書に使われているマーク
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
重要な注意事項があるマークです。
必ずお読みください。
フィルムのたるみ止めやはがれ止めのために、クリヤーウレタン塗装を行ってください。
あて布をしたアイロンを低温であて、
必要に応じて温度を上げてゆく。
温度を上げすぎるとフイルムが溶ける
ので注意する
完成機に貼ってあるフィルムは 、 温度や湿度など気候
条件が工場組立の時から変化すると 、 多少タルミが出
ることがあります。飛行には、さしつかえありませんが、
アイロンをあてると タルミ がとれます。
■カッターナイフ
■＋ドライバー（大、中、小）
■ライター
■ラジオペンチ
■ハサミ
■ニッパー
組立に必要な工具（別購入品）
■キリ
3
BEFORE YOU BEGIN
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
Symbols used throughout this instruction manual, comprise:
Read through the manual before you begin, so you will have an overall idea of what to do.
Assemble as many
times as specified.
Assemble in the
specified order. Pay close attention here!
Assemble left and right
sides the same way.
Drill holes with the
specified diameter.
Must be purchased
separately!
Cut off shaded portion.
Cut off shaded portion.
Do not overlook this symbol!
Ensure smooth, non-binding
movement when assembling.
The pre-covered film on ARF kits may wrinkle due to
variations of temperature. Smooth out as explained
at right.
Use an iron covered with a cloth!
Start at low setting. Increase the
setting if necessary. If it is too high,
you may damage the film.
You can keep the covering film from wrinkling or peeling by spraying the plane with clear polyurethane.
Sharp Hobby Knife
Scissors
Needle Nose Pliers
Wire Cutters
Phillips Screwdriver (L, M, S)
Lighter
Awl
TOOLS REQUIRED (Purchase separately!)

1
2
1.5 mm
2mm
x2
1.5mm
1.5mm
x2
をカットする。 別購入品。
1.5mmの穴をあける（例）。
番号の順に組立てる。
左右同じように組立てる。
約13.5mm
90
＜右側＞
＜右側＞
＜左側＞
＜左側＞
サーボを取り付ける前に、
必ずサーボのニュートラルを
出しておく必要があります。
サーボ付属。
エルロンサーボ
サーボ付属。
STモデルの場合は 17ページへ
＜左側主翼下面＞
＜左側主翼上面＞
＜左側主翼下面＞
主翼
主翼
フィルムのみ。
フィルムのみ。
フィルムのみ。
サーボ延長コード
糸を結ぶ。
糸とサーボコードを引き出す。
＜主翼上面＞
サーボ付属。
サーボ付属。
注意して組立てる所。
本体の組立
SPORTSバージョン
２セット組立てる（例）。
4
Cut off shaded portion. Must be purchased
separately!
Drill holes with the specified
diameter.
Assemble in the
specified order.
Assemble left and right sides
the same way.
Supplied with
the servo.
< Right side >
< Right side >
< Left side >
< Left side >
approx. 13.5mm
Always set the servos
at their neutral position
before installing the servos.
Aileron Servo
Supplied with
the servo.
1
The case of ST model.
No.11051 P17
ASSEMBLY
SPORTS Version
Main Wing
2
Main Wing
3
Only cut the film.
Only cut the film.
Only cut the film.
Servo extension
cords
Tie the string.
Pull out servo cord with string.
< Top view >
Supplied with
the servo.
Supplied with
the servo.
< Bottom view of
left wing >
< Bottom view of
left wing >
< Top view of left wing >
Pay close attention
here!
Assemble as many times
as specified.

1
23
4
x2
x2
Warning!
Warning!
約3mm
ヒシチューブに熱
を加えて収縮させ
る。
ヒシチューブに熱
を加えて収縮させる。
マジックペンで印をつける。
エルロンロッド
ペンチ等で曲げた後、
余分な部分を切り取ります。
火傷に注意。
エルロンロッド
火傷に注意。
２セット組立てる（例）。
をカットする。
別購入品。
注意して組立てる所。
番号の順に組立てる。
左右同じように組立てる。
＜主翼上面＞
セロテープ等で止める
＜主翼下面＞
セロテープ等で止める
確実に止める。飛行中にはずれると操縦不能になり
事故につながります。
＜主翼上面＞
主翼
重要な注意事項があるマークです。
必ずお読みください。
5
4Aileron Rod
Apply heat to
shrink the tube.
Apply heat to
shrink the tube.
Mark the spot to attach.
Aileron Rod
approx. 3mm
Bend it with pliers,cut extra part.
Beware of the flame!
Beware of
the flame!
Assemble as many times
as specified.
Cut off shaded portion.
Must be purchased
separately!
Pay close attention
here!
Assemble in the
specified order.
Assemble left and right sides
the same way.
< Top view. >
< Bottom view >
Tape
Tape
Securely glue together. If it comes off during flights, you may
lose control of your airplane, resulting in an accident !
< Top view. >
Main Wing
5
Do not overlook this symbol!

Warning!
1.5 mm
2mm
2mm
Warning!
重要な注意事項があるマークです。
必ずお読みください。
TPビス
メインギヤ
フィルムのみ。
フィルムのみ。
フィルムのみ。
ビス
ワッシャー
尾翼
みぞにはめる。
確実に取付ける。
飛行中にはずれると操縦不能になり
事故につながります。
注意して組立てる所。
をカットする。
1.5mmの穴をあける（例）。
左右同じように組立てる。
6
Do not overlook this symbol!
3 x 12mm
3x12mm
3x12mm
8
TP Screw

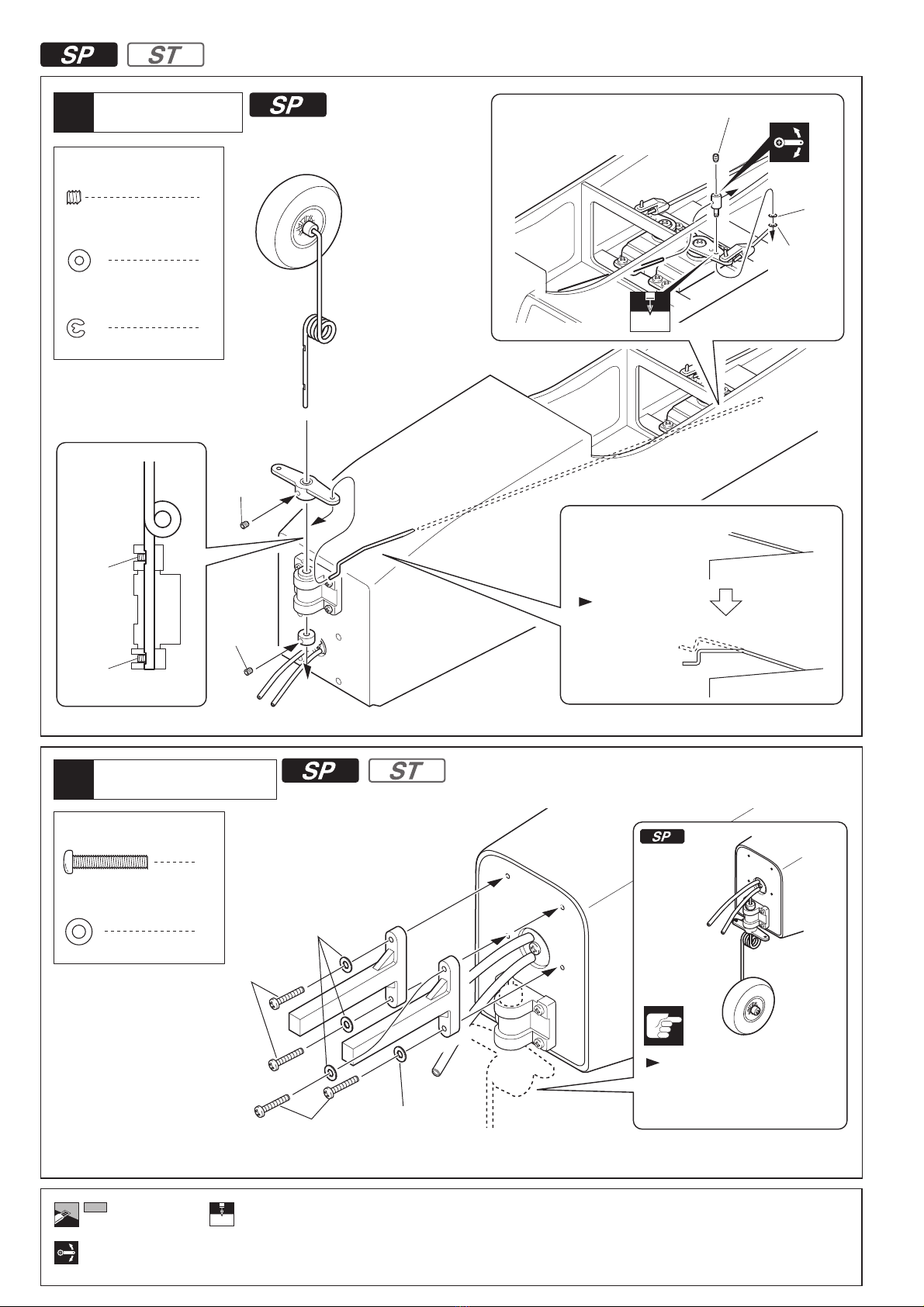

Main Gear
6
Drill holes with the specified
diameter.
Assemble left and right sides
the same way.
Only cut the film.
Only cut the film.
Only cut the film.
3 x 16mm 3x16mm
Screw
3mm 3mm
Washer
2
2

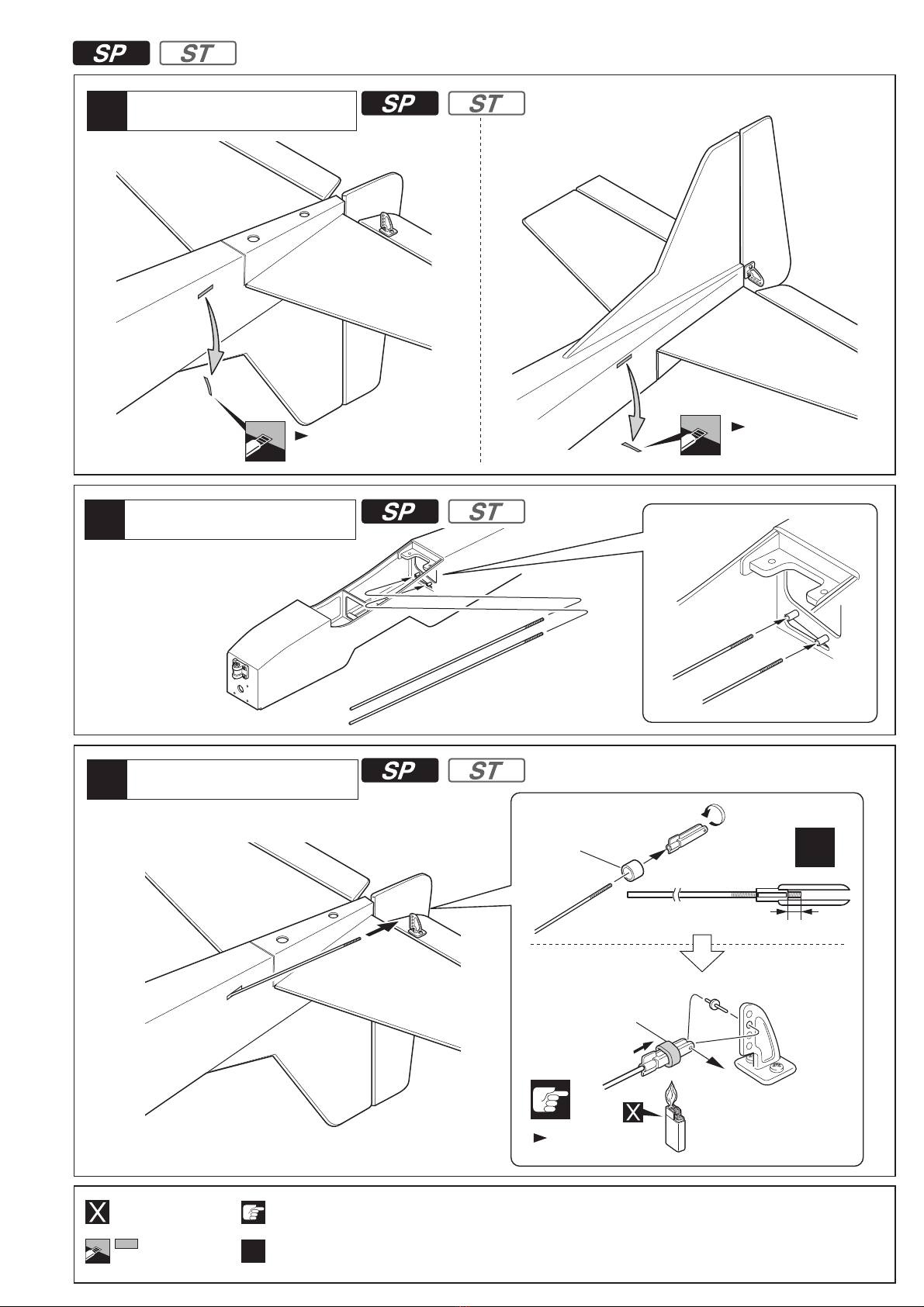

Tail Wing
7
Tighten the screws securely.
If it comes off during flights, you may
lose control of your airplane, resulting
in an accident !
Fit into the gap.
Pay close attention
here!
Cut off shaded portion.

フィルムのみ。
x2
x2
２セット組立てる（例）。
をカットする。
別購入品。
エレベーター／ラダーロッド
エレベーター／ラダーロッド
フィルムのみ。
エレベーターロッド
火傷に注意。
＜エレベーターロッド＞
＜エレベーターロッド＞
収縮チューブ
収縮チューブ
約3mm
注意して組立てる所。
7
Assemble as many times
as specified.
Cut off shaded portion.
Must be purchased
separately!
9Elevator / Rudder Rod
Elevator / Rudder Rod
8
Only cut the film. Only cut the film.
Elevator Rod
< Elevator Rod >
< Elevator Rod >
10
Heat-shrink Tube
Heat-shrink Tube
Beware of the flame!
approx. 3mm
Pay close attention
here!

x2
1.5 mm
x2
x2
2mm
1.5mm
1.5mm
２セット組立てる（例）。
をカットする。
別購入品。 1.5mmの穴をあける（例）。
エレベーターロッド
収縮チューブ
約3mm
＜ラダーロッド＞
＜ラダーロッド＞
火傷に注意。
収縮チューブ
サーボ
約16mm
＜エレベーターサーボ＞
サーボ付属。
サーボ付属。
サーボ付属。
サーボ付属。
＜ラダーサーボ＞
フィルムのみ。
サーボ
＜エレベーターサーボ＞
＜ラダーサーボ＞
サーボ付属。
サーボ付属。
注意して組立てる所。
前
8
Assemble as many times
as specified.
Cut off shaded portion.
Must be purchased
separately!
Drill holes with the specified
diameter.
Elevator Rod
11
Heat-shrink Tube
approx. 3mm
< Rudder Rod >
< Rudder Rod >
Heat-shrink Tube
Beware of the flame!
12
Servo
approx. 16mm
< Elevator Servo >
Supplied with
the servo.
Supplied with
the servo.
Supplied with
the servo.
Supplied with
the servo.
< Rudder Servo >
Only cut the film.
13
Servo
< Elevator Servo >
< Rudder Servo >
Supplied with
the servo.
Supplied with
the servo.
Front
Pay close attention
here!

をカットする。
別購入品。
注意して組立てる所。
番号の順に組立てる。
サーボ
エレベーターサーボ側も同様に取付けます。
ペンチ等で曲げた後、余分
な部分を切り取ります。
印をつける。
ヒシチューブに熱を加えて収縮させる。
火傷に注意。
ノーズギヤ
フィルムのみ。
PPパイプ
9
Cut off shaded portion.
Must be purchased
separately!
Pay close attention
here!
Assemble in the
specified order.
14
Servo
2
1
3
4
5
6
Mark the spot to attach.
Bend it with pliers,cut extra
part.
Install the elevator servo in the same way.
Apply heat to shrink the tube.
Beware of the
flame!
Nose Gear
15
Only cut the film.
PP Pipe

3x3mm
3x3mm
2mm
3x3mm
3x3mm
1.5 mm
ノーズギヤ
ペンチ等で曲げる。
ワッシャー
Eリング
Eリング
をカットする。 1.5mmの穴をあける（例）。
可動するように組立てる。
エンジンマウント
ビス
ワッシャー
SPORTSモデルの場合は
ノーズギヤを装着。
セットビス
10
Nose Gear
16
3
Bend it with pliers.
3 x 3mm
Set Screw
Washer
2mm
1
E ring
1.5mm
1
3x3mm
E ring
2mm
Cut off shaded portion. Drill holes with the specified
diameter.
Ensure smooth non-binding
movement while assembling.
Engine Mount
17
Screw
3 x 16mm
3mm
Washer
4
43mm
3mm
3x16mm
3x16mm
Install nose gear
for SPORTS models.

1
3.2 mm
3.2 mm
1.5 mm
エンジンマウント
エンジンの取扱説明書にしたがって、
配管を行ってください。
上図の寸法に合わせる。
下側のパイプは、
キャブレターへ。
上側のパイプは、
マフラーへ。
キャップビス
ワッシャー
エンジンマウント
エンジンに合わせ3.2mmの穴を開ける。
横から見た図
エンジン
エンコンロッド
エンコンロッドを入れる
別購入品。
1.5mmの穴をあける（例）。
番号の順に組立てる。
左右同じように組立てる。
ナイロンナット
11
18
Engine Mount
3 x 25mm
Cap Screw
3mm
Washer
4
4
4
5
4
3
3x25mm
3x25mm
3mm
3mm
3mm
3mm
Engine Mount
3mm
3x25mm
3mm
Align to engine and make 3.2mm holes.
113mm
Align to same dimensions as shown above.
To Carburetor.
To Muffler.
Side View
Engine
Refer to engine's instruction manual
and set up piping.
Throttle Rod
Throttle Rod into the hole.
2
2
Must be purchased
separately!
Drill holes with the specified
diameter.
Assemble in the
specified order.
Assemble left and right sides
the same way.
3mm
Nylon Nut

2mm
1.5mm
1.5mm
2mm
1.5 mm
フィルムのみ。
サーボ
サーボ
リンケージ
約16mm
＜スロットルサーボ＞
＜スロットルサーボ＞
サーボ付属。
前
サーボ付属。
サーボ付属。
セットビス
ワッシャー
Eリング
リンケージストッパー
スロットルロッド
スロットルサーボ
Eリング
スロットルロッド
SPORTSモデルの場合は
ノーズギヤロッドを装着。
可動するように組立てる。
をカットする。
別購入品。
1.5mmの穴をあける（例）。
12
19
Only cut the film.
Servo
20
Servo
21
Linkage
approx. 16mm
Front
< Throttle Servo >
< Throttle Servo >
Supplied with
the servo.
Supplied with
the servo.
Supplied with
the servo.
Set Screw
3 x 3mm
Washer
2mm
Linkage Stopper
1
1
1
E ring
1.5mm
1
Throttle Rod
Throttle Servo
E ring
2mm
Throttle Rod
3x3mm
Install nose gear rod for
SPORTS models.
Ensure smooth, non-binding
movement when assembling.
Cut off shaded portion.
Must be purchased
separately!
Drill holes with the specified
diameter.

1.5mm
2mm
3mm
Warning!
Warning!
カウリング
プロペラ
注意して組立てる所。
左右同じように組立てる。
3mmの穴をあける（例）。
TPビス
使用するエンジンに合わせて
カウリングをカットする。
約1~2mm
TPビス
カウリング
重要な注意事項があるマークです。
必ずお読みください。
エンジン回転中にプロペラがはずれないように、
確実にナットをしめる。
回転中にはずれるとケガのおそれがあります。
13
22
Cowling
23
Propeller
Pay close attention here!
Assemble left and right
sides the same way.
Drill holes with the
specified diameter.
2 x 8mm
TP Screw
2x8mm
4
Trim the cowling so it will
match your engine.
approx . 1~2mm
3x12mm
2
3 x 12mm
TP Screw
Cowling
Do not overlook this symbol!
Securely tighten the nut holding the propeller
for it not come off when the engine is spinning.
If coming off, there is a high risk of injury!

Warning!
1.5 mm
2mm
2mm
1.5mm
1.5mm
重要な注意事項があるマークです。
必ずお読みください。
別購入品。
受信機、バッテリー
確実に取り付ける。飛行中にはずれると
操縦不可能になり事故につながります。
重心位置（P15 参照）に合わせて
置く位置を調整してください。
受信機
テープ等で止める。
スポンジ
バッテリー
マジックテープ
TPビス
キャノピー
スイッチ スイッチ
スイッチに
付属のプレート
スイッチに付属のビス
穴をあける
1.5mmの穴をあける（例）。 注意して組立てる所。
をカットする。
左右同じように組立てる。
In order to obtain the CG (refer to P15 )
specified, adjust the position of the battery.
14
Do not overlook this symbol!
Must be purchased
separately!
Receiver,Battery
26
Receiver
Foam Pad
Bind with adhesive tape.
Make certain parts are fixed accurately
and play is reduced to a minimum.
If they come loose in flighe accidents
may result.
Battery
Velcro
28
28
2 x 8mm
TP Screw
4
Canopy
24
2x8mm
25
Switch
Included with
the switch.
Switch
Included with the switch.
Drill holes.
Drill holes with the specified
diameter. Pay close attention
here!
Cut off shaded portion.
Assemble left and right sides
the same way.

4mm
4mm
Warning!
2mm
Warning!
1.5 mm
Warning!
重要な注意事項があるマークです。
必ずお読みください。
ワッシャー
主翼
フィルムのみ。
確実に取り付ける。
飛行中にはずれると操縦不能になり
事故につながります。
エルロンサーボのコネクターを
接続する。
アンテナを張る セロテープ等で
留める
をカットする。 別購入品。
注意して組立てる所。 1.5mmの穴をあける（例）。
重心位置 重心のチェックをする前に飛行は、おこなわない。
重心位置が正しくないと操縦不能になり事故につながります。
図の位置に重心が来るように、受信機等
を前後に移動し、重心位置を合わせる。
重心位置
受信機等の移動でも重心位置が
合わない場合は、
重りを載せて合わせる。
約82~87mm
二股コード
15
Do not overlook this symbol!
4mm
Washer
2
Main Wing
27
Only cut the film.
Tighten screws securely. If it comes off
during flights, you may lose control of
your airplane, resulting in an accident !
Connect the aileron servo.
A = A’
AA’
Antenna Tape
Cut off shaded portion. Must be purchased
separately!
Pay close attention
here!
Drill holes with the specified
diameter.

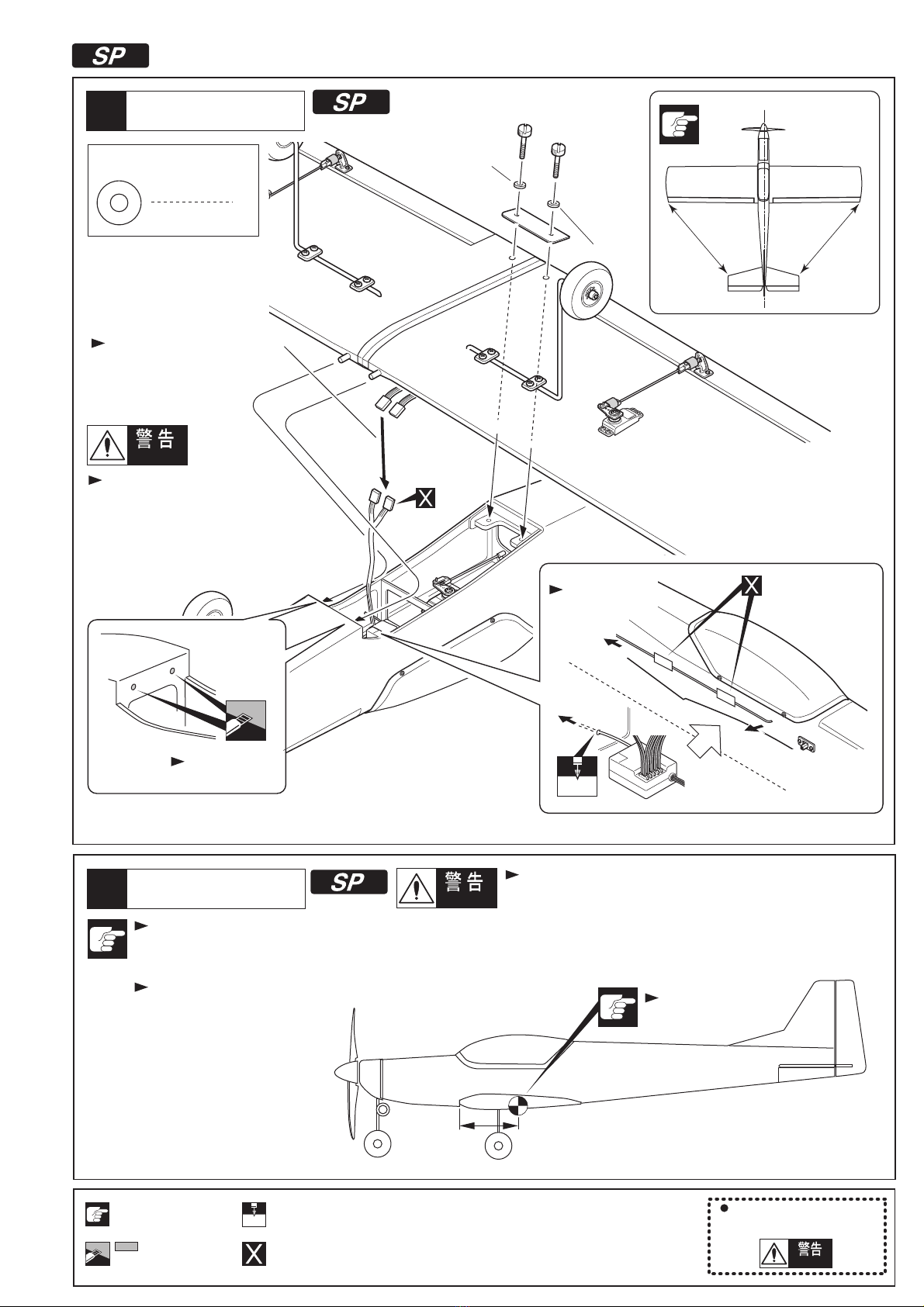

C of G position
28
If not obtain the CG specified,
add a weight and adjust.
approx. 82~87mm
Do not fly before confirming the correct location of the CG.
If the CG is incorrect, you lose control of your airplane which
leads to accidents!
In order to obtain the CG specified, reposition
the receiver and other equipment.
CG
Y- Harness

舵角
蛇角調整
舵角
舵角
測定位置
図の様に各舵が動くように調整する。図の動作量は通常の飛行に適した舵角です。
測定位置
＜エルロン＞ ＜エレベーター＞ ＜ラダー＞
測定位置
デカール 付属のデカールはパッケージを参考に貼ってください。
注意して組立てる所。
16
29
30
Adjustment
Angle
25mm 25mm
Position for
left diagram.
Position for
left diagram.
Angle
Angle
Adjust the travel of each control surface to the values in the diagrams.
Position for
left diagram.
6mm
6mm
7mm
7mm
< Aileron > < Elevator > < Rudder >
Decals Apply included decals. For the correct placement of decals,
please refer to box top.
Pay close attention
here!

Warning!
Warning!
2mm 2mm
1.5 mm
主翼
＜主翼下面＞
＜主翼上面＞
フィルムのみ。
セロテープ等で止める。 セロテープ等で止める。
確実に止める。
飛行中にはずれると操縦不能になり事故につながります。
重要な注意事項があるマークです。
必ずお読みください。
約13.5mm
約13.5mm
サーボを取付ける前に、
必ずサーボのニュートラルを
出しておく必要があります。
90
サーボ付属。
エルロンサーボ
本体の組立
STバージョン
フィルムのみ。
主翼
＜主翼上面＞
注意して組立てる所。
をカットする。
別購入品。 1.5mmの穴をあける（例）。
Main Wing
17
32
33
< Bottom view >
Only cut the film.
Do not cut into the wood.
Tape Tape
Securely tape together. If it comes off during flights, you may
lose control of your airplane, resulting in an accident !
< Top view. >
Do not overlook this symbol!
approx. 13.5mm
approx. 13.5mm
Always set the servos
at their neutral position
before installing the servos.
Aileron Servo
Supplied with
the servo.
< Top view >
ASSEMBLY
ST Version
Only cut the film.
Do not cut into the wood.
Main Wing
31
Pay close attention
here!
Cut off shaded portion.
Must be purchased
separately!
Drill holes with the specified
diameter.

約3mm
x2
x2
x2
1
2 3
4
1.5mm
1.5mm
エルロンロッド
ヒシチューブに熱を
加えて収縮させる。
ヒシチューブに熱を
加えて収縮させる。
印をつける。
エルロンロッド
ペンチ等で曲げた後、
余分な部分を切取ります。
火傷に注意。
２セット組立てる（例）。
別購入品。 注意して組立てる所。
をカットする。
番号の順に組立てる。
エルロンサーボ
サーボコードを前のすき間から出す。
サーボ付属。
サーボ付属。
＜主翼上面＞
18
Aileron Rod
35
Apply heat to
shrink the tube.
Apply heat to
shrink the tube.
Mark the spot to attach.
Assemble as many times as
specified (here: twice).
Aileron Rod
approx. 3mm
Bend it with pliers,cut extra part.
Beware of the flame!
Must be purchased
separately! Pay close attention
here!
Cut off shaded portion.
Assemble in the
specified order.
Aileron Servo
Take out Servo Lead.
Supplied with
the servo.
Supplied with
the servo.
< Top view. >
34

尾翼／エレベーターロッド／ラダーロッド／サーボ
フィルムのみ。
フィルムのみ。
向きに注意。
フィルムのみ。
ビス
ワッシャー
メインギヤ
注意して組立てる所。
をカットする。
の工程手順で、組立ててください。
主翼
ビス
ワッシャー
左右同じように組立てる。
37
Tail Wing / Elevator Rod / Rudder Rod / Servo
P6 P9〜
Assemble in this order.
7 14
Main Wing
36
Only cut the film.
Only cut the film.
Note the direction.
3 x 16mm
3 x 16mm
Screw
3mm
3mm
Washer
4
4
3x12mm
3x12mm
3mm
3mm
3mm
Only cut the film.
3 x 12mm
Screw
3mm
Washer
3
3
38
Main Gear
Pay close attention
here!
Cut off shaded portion. Assemble left and right sides
the same way.

2mm
2mm
1.5mm
1.5mm
1.5 mm
をカットする。
フィルムのみ。
ビス
ワッシャー
エンジンマウント／サーボ／リンケージ／カウリング／プロペラ
テールギヤ
ナット
TPビス
キャノピー
スイッチ スイッチ
スイッチに
付属のプレート
スイッチに付属のビス
穴をあける
の工程手順で、組立ててください。
別購入品。
1.5mmの穴をあける（例）。
左右同じように組立てる。
20
Cut off shaded portion.
5mm
Screw
3 x 12mm
3mm
Washer
2
4
2
40
39
Tail Gear
3mm
Nut
3x12mm
3mm
3mm
3mm
Only cut the film.
Engine Mount / Servo / Linkage / Cowling / Propeller
P10 P13〜
Assemble in this order.
17 23
2 x 8mm
TP Screw
4
Canopy
41
2x8mm
42
Switch
Included with
the switch.
Switch
Included with the switch.
Drill holes.
Must be purchased
separately!
Drill holes with the specified
diameter.
Assemble left and right sides
the same way.
