●キットの他にそろえる物
REQUIRED FOR OPERATION
●組立て前の注意
BEFORE YOU BEGIN
●本体の組立て
ASSEMBLY
●オプションパーツ
OPTIONAL PARTS
●取扱いの注意
OPERATING YOUR MODEL SAFELY
WINGSPAN: 1475mm
SAFETY PRECAUTIONS
This radio control model is not a toy!
●First-time builders should seek the advice of experienced modellers
before commencing assembly and if they do not fully understand
any part of the construction.
●Assemble this kit only in places out of childrenÕs reach!
●Take enough safety precautions prior to operating this model.
You are responsible for this modelÕs assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
THE FINEST RADIO CONTROL MODELS
R
INSTRUCTION MANUAL
2
3
3~10
11
11~12
RADIO CONTROLLED ENGINE POWERED ALL-BALSA ACROBATIC AIRCRAFT
CAP 232-60 BREITLING
組立／取扱説明書
※製品改良のため、予告なく仕様を変更する場合があります。
© 2000 KYOSHO／禁無断転載複製
安全のための注意事項
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されています。
組立てに不慣れな方は、模型を良く知っている人にアド
バイスを受け確実に組立ててください。
●小さい部品があるので、組立て作業は、幼児の手がとど
かない所で必ず行ってください。
●飛行して楽しむ場所は万一の事故を考えて、安全を確認
してから責任をもってお楽しみください。
●組立てた後も、説明書がいつでも見られるように大切に
保管してください。
キャップ CAP232-60 ブライトリング
※組立てる前にこの説明書を良くお読みになり十分に理解してください。
目 次 INDEX
Before commencing assembly, please read these instructions thoroughly!
中・上級者向
For Intermediate
&
Advanced flyers.

1
■飛行機用4チャンネル以上のプロポ
A minimum 4 channel transmitter
for aircraft.With 5 servos.
＊プロポの取扱い方は、プロポに付属の説明書を参考にしてください。
For handling the radio properly, refer to its instruction manual.
■カッターナイフ
Sharp Hobby Knife
■＋ドライバー（大、中、小）
Phillips Screwdriver (L, M, S)
■ドリル、タップ、リューターなど。
Drill,Tap,Handgrinder
■ラジオペンチ
Needle Nose Pliers
■キリ
Awl
■ハサミ
Scissors
2
エンジン及びマフラー
■飛行機用エンジン
Model Airplane Engine
■マフラー
Muffler
Engine and Muffler
■プラグ
Glow Plug
■ニッパー
Wire Cutters
3
燃料、始動用具
Required for engine starting:
■燃料ポンプ
Fuel Primer
■プラグレンチ
Plug Wrench
■ 延長コード…2本
2 aileron extension
cords
■二股コード…1本
1 Y- harness
5
■グロー燃料
Glow engine fuel only.
MODEL
ENGINE
FUEL
6
SILICON
Epoxy A
Epoxy B
■瞬間接着剤
Instant Glue
■エポキシ接着剤 (30分硬化型)
Epoxy Glue (30 minutes type)
■シリコンシール剤
Silicon Glue
接着剤
Glue
プロペラ及び スピンナー
＊ご使用になるエンジンに合った
サイズをお買い求めください。
Purchase a propeller that
will match your engine.
Propeller and Spinner
下記商品のメーカー、サイズ等は、販売店とご相談ください。
CAUTION : For details concerning the equipment listed below
(size, maker, etc.), check with your hobby shop.
警告
空用(飛行機用)のプロポセット(4チャンネル以上)を必ず使用
してください。(空用以外使用禁止)
CAUTION : Only use a minimum 4 channel radio for aircraft!
(No other radio may be used!)
ガソリンや灯油は使用禁止
WARNING: Normal gasoline
cannot be used with
glow engines.
警告
注意
＊2サイクル 46〜60
4サイクル 70〜91
＊2-stroke .46〜.60
4-stroke .70〜.91
さらに用意すると良いもの
■エンジン始動用スターター
Engine Starter
■スターター用12Vバッテリー
12V Battery (for starter)
Other equipment for enhancing airplane operation & performance
■燃料フィルター
Fuel Filter ■スピンナー
Spinner(62mm）
■プロペラ
Propeller
4■シリコンチューブ
Fuel line
■スポンジシート
Sponge Sheet
4チャンネル以上の飛行機用無線操縦機（プロポ）セ
ット（5サーボ：標準サイズサーボ x5 ）と電池。特に
サーボモーターは、充分なトルクを持ったものを使用
してください。
A minimum 4 channel radio for airplanes (with 5
standard servos), and nicad or alkaline batteries are
required.
＋
−
8
リンケージパーツ
Linkage Parts
7
各舵用ホーン、プッシュロッド等、丈夫な大型機用
を使用してください。
Please use stronge control horns and pushlods
intended for large sized models.
警告
2
組立に必要な工具（別購入品） TOOLS REQUIRED (Purchase separately!)
キットの他にそろえる物（別購入品） REQUIRED FOR OPERATION (Purchase separately!)
■ワンタッチプラグヒートセット
One-touch Plug Heater Set

3
1
キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社
「ユーザー相談室」までご連絡ください。
Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.
2
5
説明書に使われているマーク
Symbols used throughout this instruction manual, comprise:
4
完成後のたるみ止めやはがれ止めのために、クリヤウレタン塗装を行ってください。
You can keep the covering film from wrinkling or peeling by spraying the plane with clear polyurethane.
3
気候等によってフィルムの一部がたるむ場合があります。必要に応じて修正してください。
Changes in weather may cause the covering film to slacken.If necessary,use a heat gun or iron to tighten the
covering.
主翼
Main Wing
エポキシ接着剤で接着する。
Apply epoxy glue.
左右同じように組立てる。
Assemble left and right
sides the same way.
別購入品
Must be purchased separately!
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
斜線部をカットする。
Cut off shaded portion.
2mm
余分をカットする。
Cut off excess.
瞬間接着剤で接着する。
Apply instant glue
(CA glue, super glue).
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
●重要な注意事項があ
るマークです。
必ずお読みください。
Do not overlook this
symbol!
注意して組立てる所。
Pay close attention here!

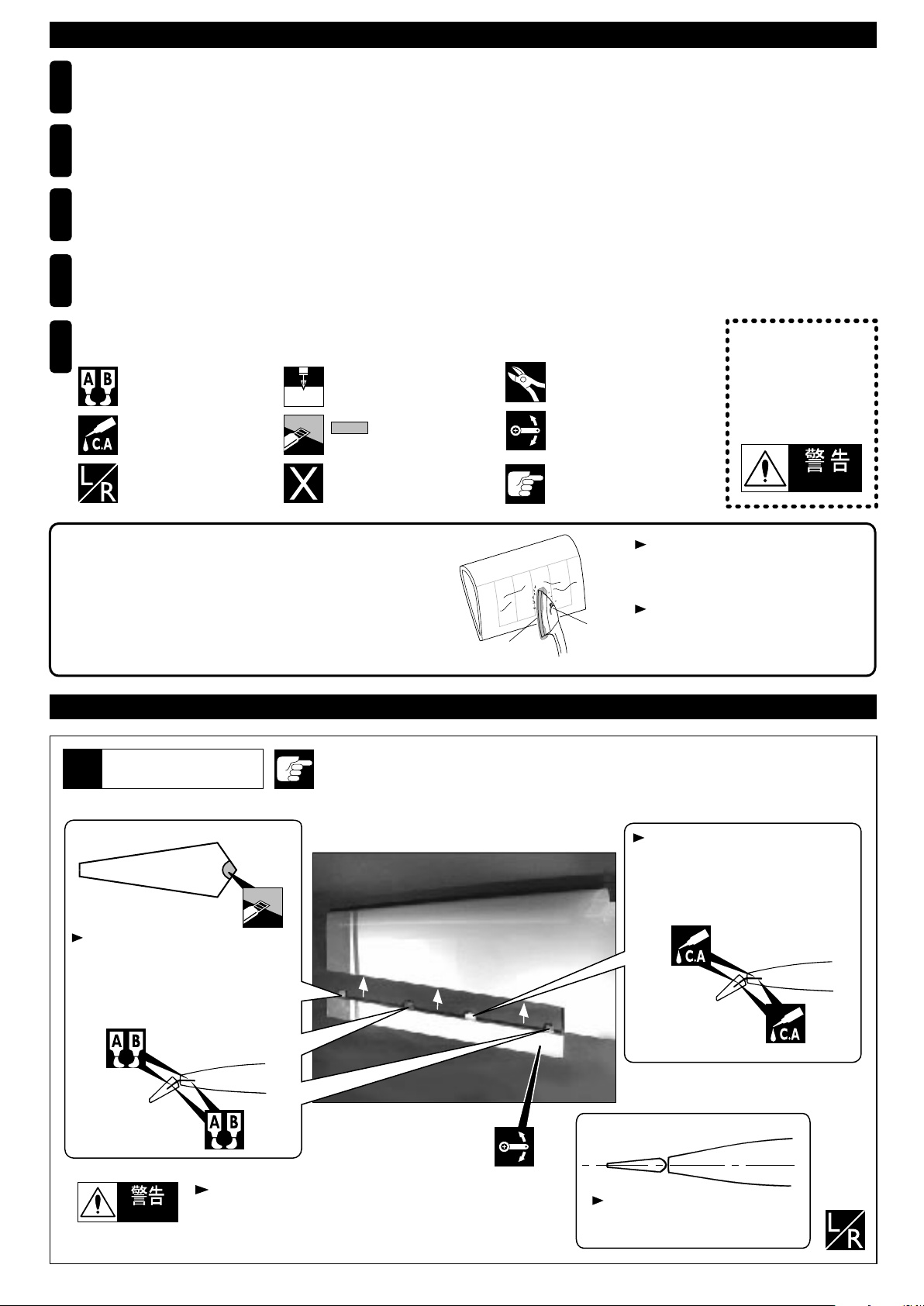

ヒンジは、金属製とナイロン製の2種類あります。
使用する接着剤を間違えないようにしてください。
Tow kinds of hinges are used on each surface,
Make sure only epoxy is used on the metal hinges
and only CA glue is used on the nylon hinges.
Warning!
主翼とエルロンの中心を合わせる。
Align the center line of main wing
with aileron.
組立て前の注意 BEFORE YOU BEGIN
組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。
Read through the manual before you begin, so you will have an overall idea of what to do.
Warning!
確実に接着する。
飛行中にはずれると操縦不可能になり事故につ
ながります。
Make certain the hinges are adequately secured with
glue.If they come loose in flight accidents may result.
1
金属ヒンジ
エポキシ接着剤をヒンジ全体に塗布
して、確実に接着する。
Secure metal hinges with epoxy being
careful to avoid geting glue in the
hinge pin areas.
Metal Hinge
ナイロンヒンジ
低粘度瞬間接着剤がヒンジにしみこ
む様にして確実に接着する。
Secure nylon hinges with instant glue,
being careful not to glue the wing and
aileron together.
Nylon hinge
組立て ASSEMBLY
低温
low setting
あて布をしたアイロンを低温であて、
必要に応じて温度を上げてゆく。
温度を上げすぎるとフイルムが溶ける
ので注意する
Use an iron covered with a cloth!
Start at low setting. Increase the set--
ting if necessary. If it is too high, you
may damage the film.
あて布
with cover (cloth)
完成機に張ってあるフィルムは 、 温度や湿度など気候条
件が工場組立の時から変化すると 、 多少タルミが出るこ
とがあります。飛行には 、 さしつかえありませんが 、 ア
イロンをあてると タルミ がとれます。
The pre-covered film on ARF kits may wrin-kle due to
variations of temperature. Smooth out as explained

リンケージパーツは充分な強度を持つ物を使用し、ガタやたわみの
無い様、確実なリンケージを行う。
Make certain linkages are strong and secure.Reduce play to a minimum
for best peformance.
斜線部をカットする。
Cut off shaded portion.
フィルムのみ。
Cut away film only
here.
4
エポキシ接着剤で接着する。
Apply epoxy glue.
左右同じように組立てる。
Assemble left and right sides
the same way.
別購入品
Must be purchased separately!
主翼
Main Wing
4
2
Aileron Servo
エルロンサーボ
Set all screws securely.If they come
off during flight yoo will lose control
of yoor aircraft!
Do not disregard this symbol!
Warning!
●重要な注意事項があるマークです。
必ずお読みください。
Warning!
確実に取り付ける。
飛行中にはずれると操縦不可能になり
事故につながります。
Cut the mount
to fit your servo.
サーボに合わせ
る。
主翼の強度を大きく左右しますので、フィルムを
カットする場合には、生地を傷つけないようにし
てください。
When cutting the film coverring,Do not cut too
deeply to avoid weakening The wood structure
beneath.
注意して組立てる所。
Pay close attention here!
Top view
上面
Bottom view
下面
主翼(下面）
Main Wing(Botton view)
Ensure that the two wing halves are
securety glued together with epoxy.
Warning!
確実に接着する。
飛行中にはずれると操縦不可能になり
事故につながります。
Cut away covering film only in these locations.
フィルムのみ。
Top view.
上面
主翼
Main Wing
3
向きに注意。
Note the direction.
上
Top
すき間をエポキシ
接着剤で充填する。
Use epoxy glue
to fill the opening.
上反角。
Dihedral.
55mm
主翼下面
Main wing underside

AÕA

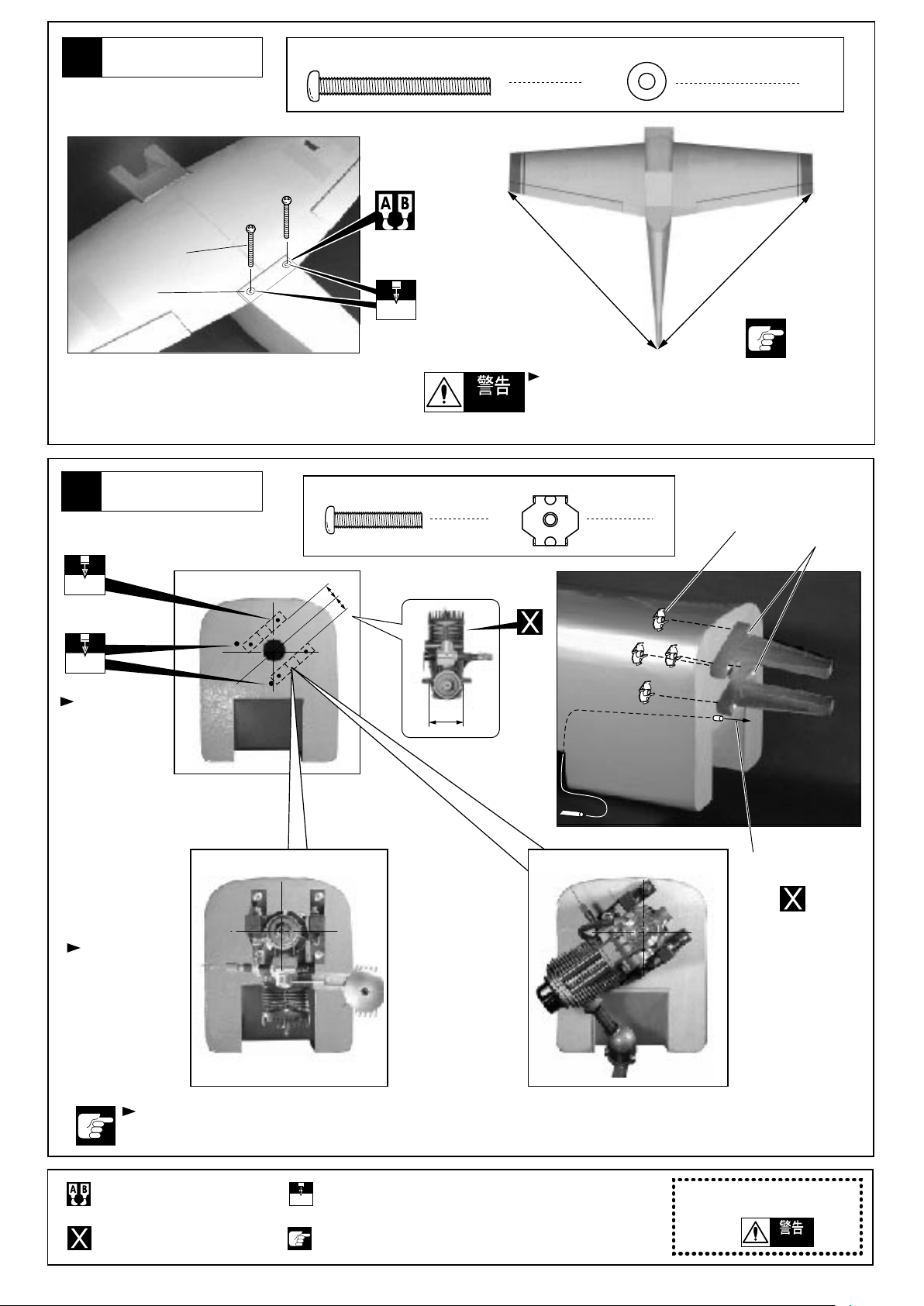

エンジンマウント
Engine Mount
64 x 20mm
Screw
44
4x20mm
4mm
A/2
A/2
ビス 4mm
Mount Nut
マウントナット
3.5 mm
A
5
エポキシ接着剤で接着する。
Apply epoxy glue.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
Throttle Rod
Depends on
the position
of carburettor.
5mm
キャブレターの
位置に合わせる。
When using a
2stroke engine.
●2サイクルエンジン
の場合 When using a
4stroke engine.
●4サイクルエンジン
の場合
Position the engine so the fit the mufller exits the fuse and the engine shaft is centered on the firewall as shown.
マフラーがあたらないようシャフトラインを参考にして,エンジンマウントの角度を決定する
Use the mufller
adapter for clear
the mufller to
cowling.
マフラーがあたる
ようなら、マフラ
ーアダプターを使
用する。
エンコンロッド
別購入品
Must be purchased separately!
主翼の取付けは確実に。
飛行中にはずれると操縦不能になり事故につながります。
Make certain wing securely attaches to fuse. erratic flight
and/or crashes can result if it comes loose during flight.
主翼
Main Wing
5
Bottom view
下面
4 x 40mm
4mm
A = AÕ
4mm
Washer
4 x 40mm
Screw
2
ビス
2
ワッシャー
Warning!
4.2mm
注意して組立てる所。
Pay close attention here!
Do not disregard this symbol!
Warning!
●重要な注意事項があるマークです。
必ずお読みください。

6
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
130mm

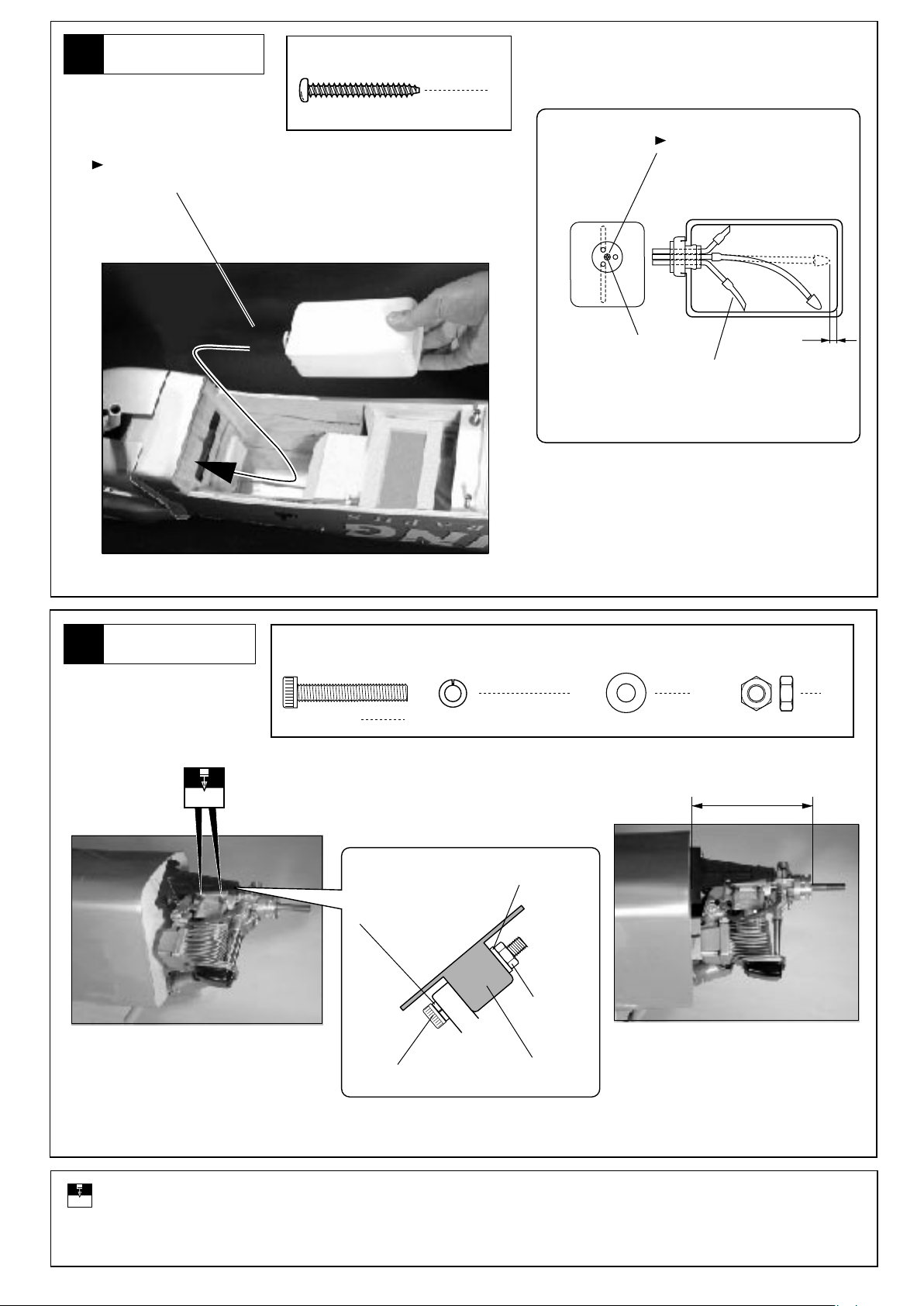

8Engine Mount
エンジンマウント
4mm
4
44
Engine Mount
Spring Washer
4mm
Washer
4mm
4x25mm
4mm
Spring Washer
スプリングワッシャー
スプリング
ワッシャー
ワッシャー
ナット
エンジンマウント
Nut
4mm
4 x 25mm キャップビス
Cap Screw
4mm ナット
Nut
4mm ワッシャー
Washer
4
3x25mm 5mm
After confirming the posi-tion of the
fule tank's internal parts(see front
view), insert and tighten the screw.
向きを確認してしめ込む。
Sillicon tube
シリコンチューブ
シリコンシール剤で固定する。
1
燃料タンク
Fuel tank 3 x 25mm TPビス
TP Screw
Fix tank in fuselage with silicon glue.
7

水平尾翼 / 垂直尾翼
Horizontal / Vertical Tail
10
Warning!
確実に接着する。飛行中に
はずれると操縦不能になり
事故につながります。
ナイロンヒンジ
低粘度瞬間接着剤がヒンジにしみこ
む様にして確実に接着する。
2.6 x 8mm
2mm
2mm
Nylon hinge
金属ヒンジ
エポキシ接着剤をヒンジ全体に塗布
して確実に接着する。
Metal hinge
7
エポキシ接着剤で接着する。
Apply epoxy glue.
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
斜線部をカットする。
Cut off shaded portion.
2mm
Pay close attention here!
Do not disregard this symbol!
Warning!
●重要な注意事項があるマークです。
必ずお読みください。
Ensure smooth non-binding
movement while assembling. Apply instant glue
(CA glue, super glue).
可動するように組立てる。 瞬間接着剤で接着する。
注意して組み立てる所。
左右同じように組立てる。
Assemble left and right sides
the same way.
L
L
2
2.6 x 8mm TPビス
TP Screw
Bend at end of rod.
折り曲げる。
Secure nylonhinges with instant glue.
Being careful not to glue the fin and
rudder together.
Make certain parts are
aligned accurately and play
is reduced to a minimum.
A AÕ
BÕ B
CCÕ
A = AÕ B = BÕ
C = CÕ
フィルムのみ.
Cut away only
covering film.
フィルムのみ.
Cut away only
covering film.
Warning!
確実に接着する。飛行中にはずれると
操縦不能になり事故につながります。
水平/垂直尾翼
Vertical/Horizontal Tail
Make certain plane is aligned accurately
per the diagram. A mis-aligned plane
can fly erraticaliy and cause accidents.
Secure metalhinges with epoxy.
Being careful to avoid getting glue
in the hingepin areas.
9尾翼の強度が大きく左右しますので、フ
ィルムをカットする場合には、生地を傷
つけないようにしてください。
When cutting the film coverring, Do not
cut toodeeply to avoid weakening The
wood structurebeneath.

Linkage lod
Linkage
リンケージ リンケージパーツは充分な強度を持つ物を使用し、ガタやたわみの
無い様、確実なリンケージを行ってください。
8
別購入品
Must be purchased separately!
12
Do not disregard this symbol!
Warning!
●重要な注意事項があるマークです。
必ずお読みください。
リンケージロッド
エレベーターサーボ
Elevator Servo
受信機
Receiver
ラダーサーボ
スロットルサーボ
●下から見た図
Bottom View
Warning!
確実に取り付ける。
飛行中にはずれると操縦不可能になり事故につながります。
Make certain linkages are strong and secure. Reduce play to a
minimum for best performance.
Rudder Servo
Throttle Servo
Make certain parts are alignedaccurately and play is reduced
to a minimum. Tighten screwssecurely.
メインギヤ
Main Landing Gear.
2
2
4mm
Washer
ワッシャー
2
4mm
Spring washer
スプリングワッシャー
2
4×16mm
4×40mm
4mm4mm
6
4mm Nut
ナット
4mm
4mm
4mm
4mm
4mm
4×16mm
4mm
4 x 40mm
Screw
4 x 16mm
Screw
ビス
ビス
軽く回るように調整する。
Attach gearpant and wheel to
leg using parts provided making
certain wheel rotates freely.
11
Ensure smooth non-binding
movement while assembling.
可動するように組立てる。
4mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
4mm
Pay close attention here!
注意して組み立てる所。

13
Linkage
Linkage lod
Relive the cowl to
clear the engine hed. Relive the cowl
to clear the
mufller.
Cut away film only.
リンケージ リンケージパーツは充分な強度を持つ物を使用し、ガタやたわみの
無い様、確実なリンケージを行ってください。
9
別購入品
Must be purchased separately! Do not disregard this symbol!
Warning!
●重要な注意事項があるマークです。
必ずお読みください。
ラダーホーン
エレベーターホーン
Rudder Horn
リンケージロッド
エンジンに合わせて
カットする。 マフラーに合わせて
カットする。
フィルムのみカット。
Elevator Horn
Warning!
確実に取り付ける。
飛行中にはずれると操縦不可能
になり事故につながります。
2mm
14
Couling
カウリング
2.6 x 8mm TPビス
TP Screw
4
2mm〜3mm
2.6x8mm
3mmベニヤ
L
Pay close attention here!
注意して組み立てる所。
エポキシ接着剤で接着する。
Apply epoxy glue.
Make certain linkages are strong and secure. Reduce play to a
minimum for best performance.
Make certain parts are aligned
accurately and play is reduced to
a minimum. Tighten screws securely.
左右同じように組立てる。
Assemble left and right sides
the same way.
L
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
2mm
斜線部をカットする。
Cut off shaded portion.

胴体と同じ色で塗装する。
Color paint
塗装する。
Color paint
2 x 8mm TPビス
TP Screw
2.6 x 8mm
4
2mm
10
2mmの穴をあける（例）。
Drill holes with the specified
diameter (here: 2mm).
斜線部をカットする。
Cut off shaded portion.
2mm
注意して組立てる所。
Pay close attention here!

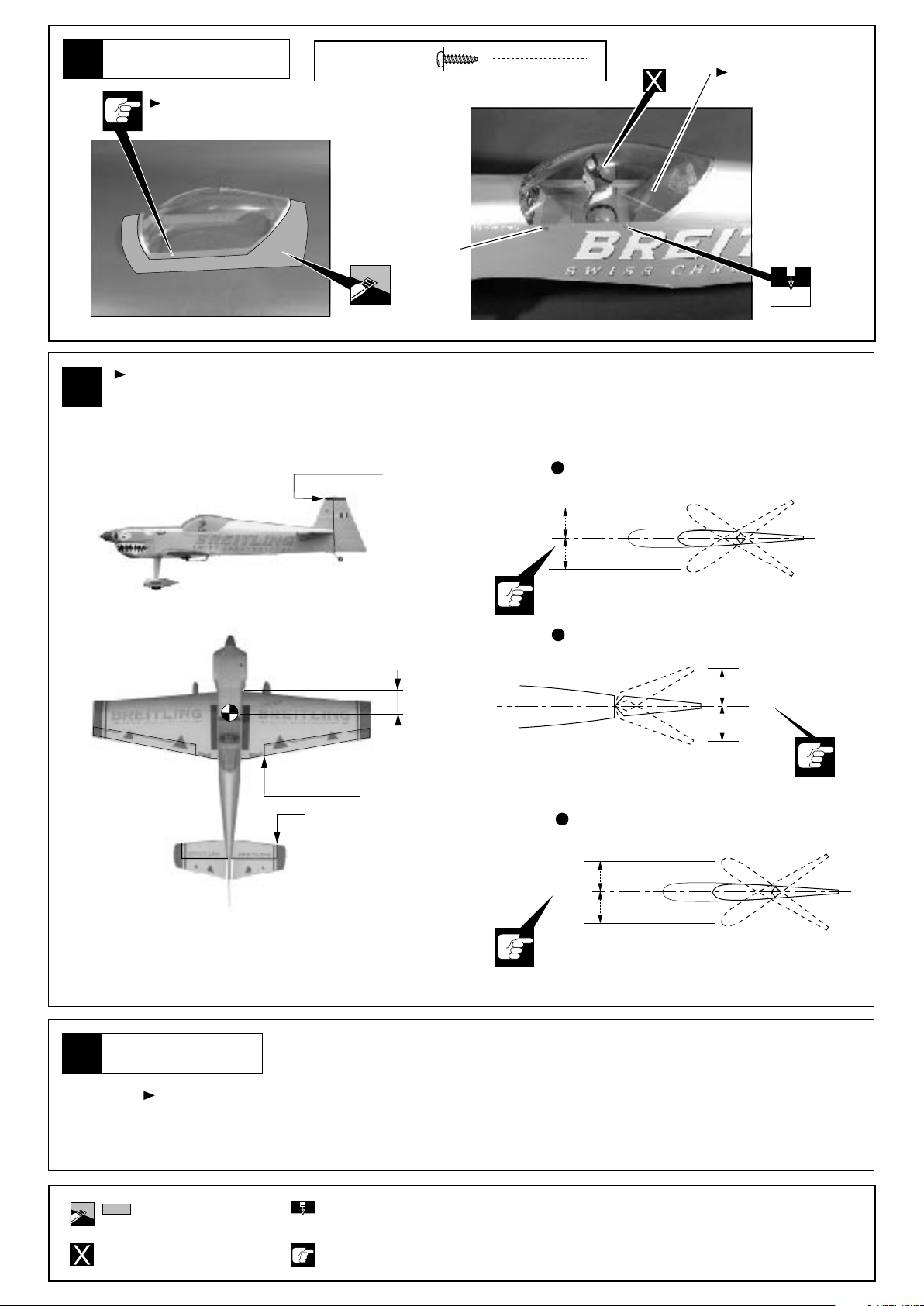

Canopy
キャノピー
15
22mm
22mm
17mm
17mm
11mm
11mm
ラダー RUDDER
エレベーター ELEVATOR
エルロン AILERON
付属のデカールはパッケージ を参考に貼って下さい。
図の様に各舵が動くように調整する。図の動作量は通常の飛行に適した舵角です。
Adjust the travel of each control surface to the values in the diagrams.
UP
DOWN
16
デカール
Decal
17
Apply included decals. For the correct placement of
decals, please refer to box top.
測定位置
測定位置
重心位置
CG
65〜75mm
Reference point for
diagram at right.
Reference point for
diagram at right.
測定位置
Reference point for
diagram at right.
別購入品
Must be purchased separately!
