Lamborghini Caloreclima Vela X N 24 MBS/IT User manual

AZIENDA CERTIFICATA ISO 9001
N 24 MBS/IT

2
Gentile Utente...
... Lei è entrato in possesso di un prodotto, frutto di un’accurata progettazione e di metodi costruttivi
all’avanguardia, in grado di garantire la massima affidabiltà, sicurezza di funzionamento ed economia
di esercizio. Legga attentamente quanto descritto in questo manuale, per conoscere tutto ciò che concerne
il funzionamento del prodotto. I ns. Centri Assistenza “LAMBORGHINI SERVICE”, sono a Sua disposizione
per garantire una QUALIFICATA MANUTENZIONE ed una TEMPESTIVA ASSISTENZA.
LAMBORGHINI CALORECLIMA
Per l’installazione e per il posizionamento della caldaia:
RISPETTARE SCRUPOLOSAMENTE LE NORME LOCALI VIGENTI.
INDICE PAGINA
NORME GENERALI ______________________________________________________ 3
NORME DI UTILIZZO ____________________________________________________ 4
VERIFICHE E MANUTENZIONE ____________________________________________ 5
DIMENSIONI mm. _______________________________________________________ 6
ISTRUZIONI PER ACCENSIONE - FUNZIONAMENTO - SPEGNIMENTO _________ 7
IRREGOLARITÀ DI FUNZIONAMENTO _____________________________________ 8

3
NORME GENERALI
●Il presente libretto costituisce parte integrante ed essenziale del prodotto e dovrà essere conservato con
cura per ogni ulteriore consulatazione.
Leggere attentamente le avvertenze contenute nel presente libretto, in quanto forniscono importanti indi-
cazioni sul funzionamento del prodotto, consentendo un notevole risparmio di gestione e nella manuten-
zione.
●Se l’apparecchio dovesse essere venduto o trasferito ad un altro proprietario o se si dovesse traslocare e
lasciare l’appartamento, assicurarsi che il manuale accompagni l’apparecchio in modo che possa essere
consultato dal nuovo proprietario.
●Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente previsto. Ogni
altro uso è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato re-
sponsabile per eventuali danni causati da usi impropri ed irragionevoli.
●Non toccare le parti della caldaia che durante il funzionamento possono surriscaldarsi. Queste parti
possono diventare fonte di pericolo per bambini o persone inesperte.
●Non ostruite le griglie di aspirazione o di dissipazione della caldaia.
●Non bagnare la caldaia con spruzzi o altri liquidi.
●Non appoggiare sulla caldaia alcun oggetto.
●Vietare l’uso della caldaia a bambini o inesperti.
●Non effettuare pulizie della caldaia con sostanze infiammabili.
●Non depositare contenitori di sostanze infiammabili nel locale ove è situata la caldaia.
●In presenza di pericolo di gelo devono essere presi opportuni provvedimenti che comunque non riguarda-
no il costruttore della caldaia.
TUTTE LE OPERAZIONI DI INSTALLAZIONE, MANUTENZIONE E TRASFORMAZIONE DI GAS DEVONO
ESSERE ESEGUITE DA PERSONALE AUTORIZZATO E QUALIFICATO.
CONSIGLIAMO PER L’INSTALLAZIONE ED IL CORRETTO FUNZIONAMENTO DI UTILIZZARE ESCLUSIVA-
MENTE ACCESSORI E PARTI DI RICAMBIO LAMBORGHINI.
AVVERTENDO ODORE DI GAS NON AZIONARE INTERRUTTORI ELETTRICI. APRIRE PORTE E FINESTRE.
CHIUDERE I RUBINETTI.

4
NORME DI UTILIZZO
●In caso di guasto e/o di cattivo funzionamento dell’apparecchio, disattivarlo, astenendosi da qualsiasi
tentativo di riparazione o di intervento diretto.
Rivolgersi esclusivamente a Personale professionalmente Qualificato.
L’eventuale riparazione dei prodotti dovrà essere effettuata solamente da un Centro di Assistenza
“LAMBORGHINI SERVICE” autorizzato dalla casa costruttrice, utilizzando esclusivamente ricambi origi-
nali.
II mancato rispetto di quanto sopra, può compromettere la sicurezza dell’apparecchio.
Per garantire l’efficienza dell’apparecchio e per il suo corretto funzionamento, e indispensabile attenersi
alle indicazioni del costruttore, facendo effettuare da personale professionalmente qualificato, la manu-
tenzione periodica dell’apparecchio.
●Controllare alla prima accensione e periodicamente la pressione idrica dell’impianto sull’idrometro e che
l’indicazione ad impianto freddo sia nei limiti stabiliti dal costruttore: se si dovessero riscontrare cali di
pressione, chiedere l’intervento di personale qualificato.
●Dopo ogni riapertura del rubinetto del gas, attendere alcuni minuti prima di riaccendere la caldaia.
●Non lasciare inserita la caldaia se inutilizzata per lunghi periodi: in questi casi disinserire le reti di
alimentazione gas, elettrica ed idrica agendo su rubinetti ed interruttori.
●Allorchè si decida di non utilizzare più l’apparecchio, si dovranno rendere innocue quelle parti che
possono diventare potenziali fonti di pericolo.
●Allorchè si decida la disattivazione definitiva della caldaia far effettuare le relative operazioni a persone
qualificate, accertando poi l’esclusione delle reti di alimentazione.
●Per l’alimentazione elettrica della caldaia non e consentito l’uso di adattatori, prese multiple o prolunghe.
Prevedere pertanto l’utilizzo di un interruttore come indicato dalle norme di sicurezza vigenti.
●L‘uso di apparecchi che utilizzano l’energia elettrica comporta l’osservanza di regole fondamentali quali:
a) non toccare l’apparecchio con parti del corpo bagnate o a piedi nudi;
b) non tirare i cavi elettrici;
c) non esporre l’apparecchio agli agenti atmosferici;
d) non permettere l’uso dell’apparecchio a bambini o inesperti.
●Nel caso di lavori eseguiti vicino al condotto dei fumi, spegnere la caldaia: a lavori ultimati far verificare
l’efficienza dello scarico fumi da Personale Qualificato.
●Avvertendo odore di gas non azionare interruttori elettrici. Aprire porte e finestre. Chiudere i rubinetti del
gas e chiamare personale qualificato.

5
VERIFICHE E MANUTENZIONE
●Prima di avviare la caldaia far verificare da Personale Qualificato “LAMBORGHINI SERVICE”:
a) che i dati di targa siano quelli richiesti dalla rete di alimentazione gas elettrica e idrica;
b) che le tubazioni che si dipartono dalla caldaia siano rivestite da adatte guaine termoisolanti;
c) la corretta funzionalità della canna fumaria;
d) che l’afflusso d’aria comburente e l’evacuazione dei fumi avvengano correttamente secondo le norme
vigenti;
e) che siano garantite l'aerazione e la normale manutenzione nel caso di inserimento fra i mobili.
●La trasformazione da un gas di una famiglia (metano o B/P) ad un gas di un’altra famiglia, che può
essere fatto anche a caldaia installata, deve essere fatta esclusivamente da personale qualificato.
●Far verificare che l'installatore abbia collegato gli scarichi di sicurezza caldaia e bollitore ad uno scarico.
In caso contrario, l'intervento delle valvole di sicurezza potrebbero allagare i locali.
Di quest’ultimo fatto non e responsabile il costruttore.
●Far verificare che le tubazioni dell’impianto non vengano usate come prese di terra per altri impianti: oltre
a non essere idonee a tale uso, potrebbero in breve causare gravi danni agli apparecchi a cui fanno
capo.
●Far controllare da Personale Qualificato “LAMBORGHINI SERVICE”:
a) la tenuta interna ed esterna dell’impianto di adduzione gas;
b) che la portata del gas sia quella richiesta dalla potenza della caldaia;
c) che il tipo di gas sia quello per il quale la caldaia e predisposta;
d) che la pressione di alimentazione gas sia compresa fra i valori richiesti dalla targhetta di caldaia;
e) che l’impianto di adduzione gas sia dimensionato e dotato di tutti i dispositivi di sicurezza e controllo
prescritti dalle norme vigenti.
●Far verificare periodicamente il funzionamento e l’integrità del condotto di scarico fumi.
●Far verificare da persone qualificate che l’impianto elettrico sia adeguato alla potenza richiesta dall’ap-
parecchio.
●Il cavo di alimentazione non deve essere sostituito dall’utente ma da persona qualificata.
●La sicurezza elettrica dell’apparecchio e raggiunta solo se lo stesso e collegato ad un efficace impianto di
messa a terra eseguito secondo le vigenti norme. La verifica di questo fondamentale requisito va fatta da
persone qualificate poiché il costruttore non e responsabile per danni causati dalla mancanza di adatta
messa a terra dell’impianto.

6

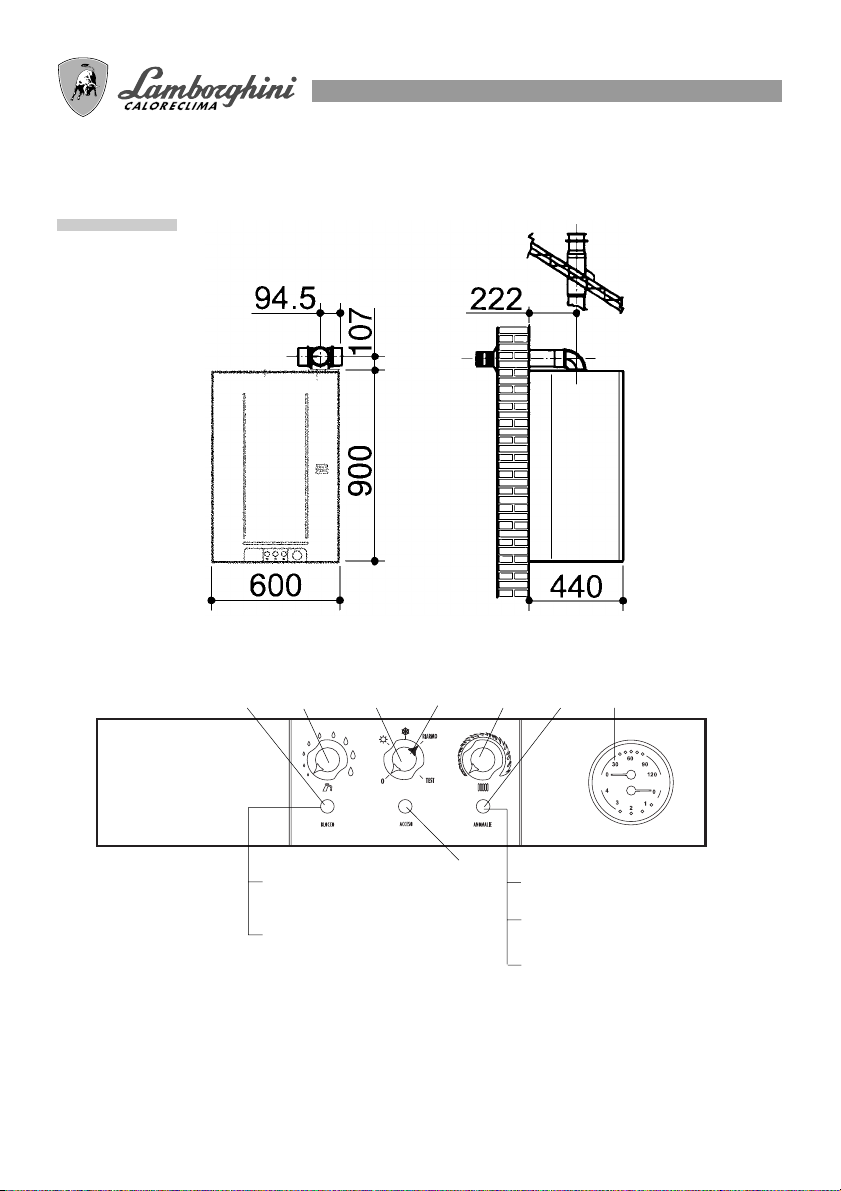

DIMENSIONI mm
1Spia di sblocco
2Spia ON/OFF
3Spia anomalie
4Potenziometro regolazione riscaldamento
Quando la caldaia va in blocco bisogna ripristinarla ruotando il selettore funzioni 6nella posizione di riarmo A.
PANNELLO COMANDI E ANOMALIE
5Potenzimetro regolazione sanitario
6Selettore di funzionamento
7Termoidrometro
Frenetico: Anomalie sonde
Lento: Pressostato aria (MCS)
Fisso: Blocco accensione
Lampeggio frenetico:
Blocco TST
Fisso: Mancanza circolazione
acqua o bobina modulante
A
1
2
35467

7
ISTRUZIONI PER ACCENSIONE - FUNZIONAMENTO - SPEGNIMENTO
ACCENSIONE
Aprire il rubinetto del gas e ruotare il selettore (6) nella posizione desiderata; il bruciatore si accenderà automa-
ticamente.
Qualora l’accensione non si verificasse, controllare se le spie di blocco (1) ed anomalie (3) sono accese, ruotare
il selettore (6) nella posizione di riarmo (A). Ruotare nuovamente il selettore (6) nella posizione desiderata.
Successivamente regolare la temperatura del riscaldamento (4) e del sanitario (5) nel modo desiderato tramite
gli appositi selettori.
ACCENSIONE/SPEGNIMENTO TEMPORANEO
Si ottiene operando in uno dei seguenti modi:
●dal termostato ambiente;
●dai potenziometri di regolazione sul cruscotto (4) e (5)
SPEGNIMENTO PROLUNGATO
Se la caldaia deve rimanere inattiva a lungo chiudere il rubinetto del gas, posizionare il selettore (6) nella
posizione (0) e togliere corrente all’apparecchio.
FUNZIONAMENTO ESTIVO
Ruotare il selettore (6) in posizione Estate
Regolare il potenziometro sanitario (5) nella posizione corrispondente alla temperatura dell’acqua desiderata.
FUNZIONAMENTO INVERNALE
Ruotare il selettore (6) in posizione Inverno
Regolare il potenziometro del riscaldamento (4) alla temperatura ambiente desiderata.
Se è installato un termostato ambiente, sarà la regolazione del termostato a mantenere la temperatura ambiente
come quella impostata.
Regolare il potenziometro sanitario (5) nella posizione corrispondente alla temperatura dell’acqua desiderata.
ATTENZIONE:
L’apparecchio è provvisto di Flue Control per il controllo del tiraggio camino il quale interviene nel caso in cui
cui possa esserci un ritorno in ambiente dei prodotti della combustione. Questo dispositivo non deve mai
essere messo fuori servizio. I prodotti della combustione se rientrano nell’ambiente possono causare intossicazioni
croniche o acute con pericoli mortali. Se dovesse essere sostituito il Flue Control utilizzare solo il ricambio
originale. Nel caso di interventi ripetuti del dispositivo verificare che sia corretta l’evacuazione tramite la
canna fumaria, e rivolgersi ai Centri di Assistenza Lamborghini.
ATTENZIONE: con la selezione della posizione Estate o Inverno si accende la spia ACCESO (simbolo)
che indica che la caldaia è alimentata elettricamente.
ATTENZIONE: utilizzare esclusivamente fusibili tipo 2A/250V – 5x20 Rapido

8
IRREGOLARITÀ DI FUNZIONAMENTO
1MANCATA
ACCENSIONE
2SCOPPI ALLA
ACCENSIONE
3ODORE DI GAS
4ODORE DI GAS
INCOMBUSTI E
CATTIVA
COMBUSTIONE
DEL BRUCIATO-
RE
5LA CALDAIA
PRODUCE
CONDENSA
6RADIATORI
FREDDI IN
INVERNO
DIFETTO CAUSA RIMEDIO
A. Rubinetto del gas chiuso
B. Pulsante in blocco
C. Manca rivelazione fiamma
D. Manca scarica accensione
E. Presenza aria nella tubazione
F. È intervenuto il termostato di sicurezza
A. Aprire il rubinetto del gas
B. Riarmare premendolo
C. Chiamare il tecnico
D. Chiamare il tecnico
E. Ripetere l’accensione
F. Attendere che la temperatura scenda
A. Fiamma difettosa
B. Portata del gas insufficiente o mai
regolata
A. Chiamare il tecnico
B. Chiamare il tecnico
A. Perdita nel circuito delle tubazioni
(esterne ed interne alla caldaia) A. Chiamare il tecnico
A. Canna fumaria di sezione o altezza
con raccordo non adatto alla caldaia
B. Consumo di gas eccessivo - Lo stato di
combustione è imperfetto
C. Le fiammelle tendono a staccarsi o
presentano punte gialle
A. Chiamare il tecnico
B. Chiamare il tecnico
C. Chiamare il tecnico
A. Camino di sezione o altezza non
adatta (dimensioni eccessive)
B. La caldaia funziona a temperatura
bassa
A. Chiamare il tecnico
B. Regolare il termostato di caldaia
temperatura superiore
A. Selettore funzioni
in posizione estate
B. Termostato ambiente
regolato basso/difettoso
C. Impianto radiatori chiusi
D. Accensione spia mancanza acqua
A. Spostarlo in posizione inverno
B. Regolare il termostato a temperatura
più alta o sostituirlo
C. Verificare che le saracinesche
dell’impianto ed i rubinetti dei
radiatori siano aperte. Per il punto C
con esito negativo chiamare il tecnico
D. Chiamare il tecnico

9
Dear User...
.......you have entered into possession of a product that is the result of a careful design and advanced
production systems ensuring high-top operational reliability and saving. Read carefully this guide in order
to know any detail concerning the product’s operation system.
The “LAMBORGHINI SERVICE” after-sales centres are at your disposal to ensure QUALIFIED MAINTENANCE
and PROMPT SERVICE.
LAMBORGHINI CALORECLIMA
For the installation and positioning of the boiler
CAREFULLY OBSERVE THE LOCAL REGULATIONS IN FORCE
INDEX PAGE
GENERAL INSTRUCTIONS _______________________________________________10
INSTRUCTIONS FOR THE USE ____________________________________________11
CHECKS AND MAINTENANCE___________________________________________ 12
DIMENSIONS _________________________________________________________13
INSTRUCTIONS FOR SWITCHING ON - OPERATION - SWITCHING OFF _______14
FAULT-FINDING CHART _________________________________________________15

10
GENERAL INSTRUCTIONS
●This booklet constitutes an integral and essential part of the product and should be preserved for any
further consultation.
Read carefully the instructions contained in this booklet as they provide important directions regarding
the operation of the appliance, allowing a great saving in its use and maintenance.
●If the appliance is sold or transferred to other people or if you move house and leave your apartment,
ensure that the manual remains with the appliance so that it can be used by the new owner.
This appliance should be destined only for the use for which it has been expressly envisaged. Any other
use is to be considered improper and therefore dangerous. The manufacturer cannot be considered
responsible for any damages caused from improper or unreasonable use.
●Do not touch the parts of the boiler which during the operation become overheated. These parts can be
dangerous for children or inexperienced persons.
●Do not obstruct the inlet or dissipation screens.
●Do not make the boiler wet with splashes of water or other liquids.
●Do not rest any object upon the boiler.
●Use of the boiler is prohibited for children or the inexperienced.
●Do not carry out any cleaning of the boiler with inflammable substances.
●Do not deposit containers of inflammable substances in the location where the boiler is situated.
●In the presence of the risk of freezing suitable provisions must be taken which are not however the
concern of the boiler manufacturer.
ALL INSTALLATION, MAINTENANCE AND GAS CONVERSION OPERATIONS MUST BE CARRIED OUT BY
AUTHORISED SKILLED TECHNICIANS.
TO ENSURE THAT BOILER IS INSTALLED CORRECTLY AND THAT IT FUNCTIONS PROPERLY, WE RECOMMEND
THAT ONLY LAMBORGHINI ACCESSORIES AND SPARE PARTS BE USED.
ON NOTICING THE SMELL OF GAS DO NOT TOUCH ANY ELECTRIC SWITCH. OPEN DOORS AND WINDOWS.
SHUT OFF THE GAS TAPS.

11
INSTRUCTIONS FOR THE USE
●In case of breakdown and/or malfunctioning of the appliance, disconnect it avoiding any attempt of
repair or direct intervention.
Call exclusively professionally qualified personnel.
Any repair must be carried out by an after-sale service centre “LAMBORGHINI SERVICE” authorised by
the manufacturing firm, and using original replacements exclusively.
Non-observance of the above could compromise the safety of the appliance.
In order to guarantee the efficiency of the appliance and its proper operation it is indispensible to keep to
the manufacturer’s directions, by ensuring the periodical servicing of the appliance is carried out by
professionally qualified personnel.
●Check the system hydraulic pressure during the first ignition and then periodically by using the hydrometer.
Check that readings for the system when cold are within manufacturer-specified limits. Should any falls-
off in pressure be noticed contact a qualified technician.
●After each reopening of the gas tap wait a few minutes before restarting the boiler.
●Do not leave the boiler switched on if it is not used for long time: in this case switch gas main supply,
electricity and water supply off by their own taps and switches.
●As soon as one decides not to use the appliance further, one should take care to render innocuous those
parts liable to be potential sources of danger.
●As soon as one decides to disconnect the boiler definitively, one should ask qualified personnel to effect
the related works, then ensure that the main supplies have been disconnected.
●For the power supply to the boiler the use of adaptors, multiple sockets or extensions is not permitted.The
use of a switch as indicated by the safety regulations in force must be provided.
●The use of appliances which utilise electrical energy involve the observation of fundamental rules which
are:
a) not to touch the appliance with parts of the body which are wet or when in bare feet;
b) not to pull electrical wires;
c) not to expose the appliance to the atmospheric agents;
d) not to allow use of the appliance to children or the inexperienced.
●In the case of structural work positioned near the flue pipe, turn off the boiler and at the end of the work
ensure that the efficiency of the flue exhaust is verified by qualified personnel.
●On noticing the smell of gas do not touch any electric switch.Open all doors and windows. Shut off the
gas taps and call qualified personnel.

12
CHECKS AND MAINTENANCE
●Before starting up the boiler ask qualified personnel “LAMBORGHINI SERVICE” to check:
a) that the data on the information plate corresponds to that required by the gas, electrical and water
supply networks;
b) that the pipes which branch off from the boiler are lined with suitable thermally-insulated sheathing;
c) the proper functioning of the flue pipe;
d) that the comburent air flow and the fumes evacuation take place properly in accordance with the
regulations in force;
e) that correct aeration and maintenance are possible in case of installation in the furniture.
●The conversion from a gas (methane or B/P) to a gas of another family, which can also be made with the
boiler installed, must be made exclusively by qualified personnel.
●Ensure that the installer has connected the boiler and water-heater safety discharge to a waste. In the case
of the contrary the intervention of the safety valves could flood the premises. The manufacturer would not
be held responsible for this.
●Ensure that the piping of the installation is not used as an earth outlet for other installations; beyond not
being ideal for such a use it could in short bring serious damage to the other appliances connected to it.
●Ask qualified personnel “LAMBORGHINI SERVICE” to check:
a) the internal and external tightness of the gas system;
b) that the gas delivery is that required by the boiler output;
c) that the type of gas is suitable for the boiler;
d) that the pressure of gas supply is within the values stated on the boiler plate;
e) that the gas installation is the correct size and equipped with all the safety and checking devices
prescribed by the current regulations.
●Ask periodically to check the proper functioning and the good state of the flue exhaust.
●Ensure that the electrical system has been confirmed by qualified personnel to be adequate for the power
required by the appliance itself.
●The electricity supply cable must not be replaced by the user, but by qualified personnel only.
●The electrical safety of the appliance is attained only if the same has been connected to an effective system
earthed in accordance with the current regulations. The verification of this fundamental prerequisite should
be made by qualified persons as the manufacturer will not be responsible for damage caused by the lack
of adequate earthing of the installation.

13
DIMENSIONS mm
1Lock-out warning light
2ON/OFF warning light
3Malfunction warning light
4Heating adjustment potentiometer
Should the boiler shut down it must be reset by rotating function selector 6to the reset position A.
CONTROL PANEL AND MULFUNCTIONS
5Hot water adjustment potentiometer
6Operation selector
7Thermohydrometer
Fast flashing light: Sensor fault
Slowly flashing light: Air
pressure switch (MBS)
Constant light: Ignition shutdown
Fast flashing light: TST shutdown
A
1
2
35467
Constant light: No water
circulation or modulating coil

14
INSTRUCTIONS FOR SWITCHING ON - OPERATION - SWITCHING OFF
SWITCHING ON
Open the gas valve and turn the selector (6) to the required position; the burner ignites automatically.
If the burner fails to ignite, check whether or not the lockout (1) and error (3) indicators are alight, and turn the
selector (6) to the reset position (A). Turn the selector (6) to the required position. Adjust the heating tempera-
ture (4) and hot water temperature (5) as required, using the relative knobs.
SWITCHING ON/OFF TEMPORARILY
Use one of the following methods:
●room thermostat;
●potentiometers (4) and (5) on instrument panel
SWITCHING OFF FOR EXTENDED PERIODS
If the boiler is to remain off for long periods, close the gas valve, turn selector (6) to position (0) and disconnect
the appliance from electrical power supply.
SUMMER OPERATION
Turn the selector (6) to Summer position.
Adjust the hot water potentiometer (5) to the required temperature.
WINTER OPERATION
Turn the selector (6) to Winter position
Adjust the heating potentiometer (4) to the required room temperature.
If a room thermostat is installed, it will be the thermostat that controls the heating temperature.
Adjust the hot water potentiometer (5) to the required temperature.
CAUTION: when the summer or winter position is selected, the ON (symbol) indicator lights up,
confirming that the boiler is connected to the power supply.
CAUTION: use only 2A/250V – 5x20 fast-acting fuses

15
FAULT-FINDING CHART
1NO IGNITION
2CRACKLING
IGNITION
3SMELL OF GAS
4SMELL OF
UNBURNT GAS
AND BAD
COMBUSTION
OF THE
BURNER
5 CONDENSATION
IN THE BOILER
6COLD
RADIATORS IN
WINTER
FAULT CAUSE REMEDY
A. Gas tap closed
B. Boiler in lock-out mode
C. No flame detection
D. No ignition spark
E. Air inside pipes
F. Safety thermostat intervention
A. Open gas tap
B. Reset by pressing
C. Call technical service
D. Call technical service
E. Repeat ignition
F. Wait for temperature to lower
A. Irregular flame
B. Insufficient or wrongly adjusted gas
flow-rate
A. Call technical service
B. Call technical service
A. Leak in pipes circuit (inside and
outside boiler) A. Call technical service
A. Flue section or height with joint not
suitable for the boiler
B. Excessive gas consumption -
Combustion state is imperfect
C. Flames tend to move away or have
yellow tips
A. Call technical service
B. Call technical service
C. Call technical service
A. Flue section or height not suitable
(excessive size)
B. Boiler operating at low temperature
A. Call technical service
B. Adjust boiler thermostat at a higher
temperature.
A. Function selector on summer position
B. Low adjusted or defective room
thermostat
C. System or radiators closed
D. No water warning light on
A. Place it on winter position
B. Adjust thermostat at a higher tempera
ture or replace it.
C. Check if system gate valves and
radiators taps are opened.
If item Chas been checked with negati
ve result call technical service
D. Call technical service

16
Estimado Usuario...
...Usted acaba de adquirir un producto, fruto de una esmerada proyectación y de métodos de
fabricación de vanguardia, que puede garantizarle la máxima confianza, seguridad en el funcionamiento
y economía de utilización. Lea atentamente todo lo que hemos escrito en este folleto, para conocer todo lo
que concierne al funcionamiento del producto.
Nuestros centros de Asistencia “LAMBORGHINI SERVICE”, están a su disposición para garantizarle un
MANTENIMIENTO CUALIFICADO y una ASISTENCIA RÁPIDA.
LAMBORGHINI CALORECLIMA
Para la instalación y para la colocación de la caldera:
RESPETEN ESCRUPULOSAMENTE LAS NORMAS LOCALES VIGENTES.
ÍNDICE PÁGINA
NORMAS GENERALES __________________________________________________17
NORMAS PARA LA UTILIZACIÓN _________________________________________18
COMPROBACIONES Y MANTENIMIENTO _________________________________19
MEDIDAS _____________________________________________________________20
INSTRUCCIONES PARA ENCENDER, UTILIZAR Y APAGAR EL APARATO ________21
IRREGULARIDADES EN EL FUNCIONAMIENTO _____________________________22

17
NORMAS GENERALES
●El presente folleto constituye una parte integrante y esencial del producto y tendrá que conservarse con
esmero para cualquier ulterior consulta. Lean detenidamente las advertencias que contiene el presente
folleto ya que dan indicaciones importantes relativas al funcionamiento del producto, permitiendo un
considerable ahorro en la gestión y en el mantenimiento
●Si hubiera que vender el aparato, pasarlo a otro propietario, o si hubiera que mudarse de casa y dejar
el apartamento, habría que asegurarse de que el manual vaya con el aparato de manera que lo pueda
consultar el nuevo propietario.
●Esta caldera tendrá que estar destinada sólo al uso para el que ha estado específicamente prevista.
Cualquier otro uso se considera incorrecto y por lo tanto peligroso. El fabricante no puede considerarse
responsable de los posibles daños causados por usos incorrectos e irracionales.
●No hay que tocar las partes de la caldera que puedan recalentarse durante el funcionamiento. Estas
partes pueden convertirse en fuentes de peligro para niños o personas inexpertas.
●No hay que obstruir las rejillas de aspiración o de dispersión del aire de la caldera.
●No hay que mojar la caldera con chorros de agua u otros líquidos.
●No hay que apoyar ningún objeto sobre la caldera.
●Hay que prohibir el uso de la caldera a niños u otras personas inexpertas.
●No hay que limpiar la caldera con substancias inflamables.
●No hay que depositar recipientes con substancias inflamables en el local donde está situada la caldera.
●Si hubiera peligro de heladas habría que tomar las medidas oportunas, pero que no conciernen al
fabricante de la caldera.
TODAS LAS OPERACIONES DE INSTALACIÓN, MANTENIMIENTO Y TRANSFORMACIÓN DEL GAS TIENEN
QUE SER REALIZADAS POR PERSONAL TÉCNICO AUTORIZADO Y CUALIFICADO.
PARA OBTENER UNA CORRECTA INSTALACIÓN Y FUNCIONAMIENTO LES ACONSEJAMOS QUE UTILICEN
ÚNICAMENTE ACCESORIOS Y PARTES DE REPUESTO LAMBORGHINI.
SI SE ADVIERTE OLOR DE GAS NO HAY QUE ACCIONAR LOS INTERRUPTORES ELÉCTRICOS. ABRAN PUERTAS
Y VENTANAS, Y CIERREN LAS LLAVES DEL GAS.

18
NORMAS PARA LA UTILIZACIÓN
●En caso de avería y/o de mal funcionamiento de la caldera, hay que desactivarla, sin intentar repararla
ni intervenir directamente.
Ponerse en contacto exclusivamente con el personal profesionalmente cualificado.
Si fuera necesario efectuar reparaciones, habría que hacerlas en un centro de asistencia “LAMBORGHINI
SERVICE” autorizado por el fabricante, utilizando únicamente repuestos originales.
El no respetar todo lo que acabamos de mencionar puede comprometer la seguridad de la caldera.
Para garantizar la eficacia de la caldera y para su correcto funcionamiento, es indispensable atenerse a
las indicaciones del fabricante, sin olvidar que el mantenimiento periódico de la caldera lo tiene que
realizar el personal profesionalmente cualificado.
●Controlen la presión hídrica de la instalación en el hidrómetro la primera vez que se encienda y luego
periódicamente, así como que la indicación que nos da con la instalación fría esté dentro de los límites
establecidos por el fabricante; en caso de que se localicen disminuciones de presión hay que ponerse en
contacto con el personal cualificado.
●Cada vez que se abra el grifo del gas hay que esperar unos minutos antes de volver a encender la
caldera.
●No hay que dejar nunca conectada la caldera si no se va a utilizar por largos periodos de tiempo: en
estos casos hay que desconectar las redes de alimentación del gas, eléctrica, e hídrica mediante los
correspondientes grifos e interruptores.
●Si se decidiera no utilizar más la caldera, habría que hacer que sean inocuas las partes que podrían
convertirse en fuentes de peligro.
●Si se decidiera desactivar definitivamente la caldera habría que hacer que se encargase de ello el
personal cualificado, asegurándose de que se haya desconectado de todas las redes de alimentación.
●Para alimentar eléctricamente la caldera no está permitido usar adaptadores, tomas múltiples o cables
de prolongación. Utilicen un interruptor como indican las normas vigentes de seguridad.
●El uso de aparatos que utilizan la energía eléctrica comporta el cumplimiento de ciertas reglas
fundamentales, como por ejemplo:
a) no tocar la caldera con partes del cuerpo mojadas o con los pies descalzos;
b) no tirar de los cables eléctricos;
c) proteger el aparato de los agentes atmosféricos;
d) no permitir que usen la caldera los niños ni las personas inexpertas.
●Si hay que hacer obras cerca del conducto de humos apaguen la caldera: una vez que las obras se
hayan terminado el personal cualificado tendrá que comprobar que la salida de humos tire bien.
●Si se advierte olor de gas no hay que accionar los interruptores eléctricos. Abran puertas y ventanas.
Cierren los grifos del gas y llamen al personal cualificado.

19
COMPROBACIONES Y MANTENIMIENTO
●Antes de poner en marcha la caldera el personal cualificado “LAMBORGHINI SERVICE” tiene que
comprobar:
a) que los datos de la chapa sean los que requiere la red de alimentación del gas, eléctrica e hídrica;
b) que las tuberías que salen de la caldera estén revestidas con las adecuadas camisas de aislamiento
termoaislantes;
c) que funcione correctamente el conducto de humos;
d) que la aportación de aire comburente y la expulsión de los humos tenga lugar correctamente según
las normas vigentes;
f) que esté garantizada la ventilación y el mantenimiento normal en caso de que esté colocada entre
muebles.
●La transformación de un gas de una familia (metano o B/P) en un gas de otra familia, que puede hacerse
incluso con la caldera ya instalada, tiene que hacerla exclusivamente el personal cualificado.
●Asegúrense de que los desagües de seguridad de la caldera y del acumulador estén unidos a un embudo
de desagüe. De no ser así, la intervención de las válvulas de seguridad inundaría los locales. El fabricante
no se hace reponsable de esto.
●Asegúrense de que las tuberías de la instalación no se usen como tomas de tierra para otras instalaciones:
además de que no son idóneas para ese uso, podrían en poco tiempo causar graves daños a los otros
aparatos conectados a la instalación.
●El personal cualificado “LAMBORGHINI SERVICE” tiene que controlar:
a) la estanqueidad interna y externa de la instalación de suministro de gas;
b) que el caudal del gas sea el requerido para la potencia de la caldera;
c) que el tipo de gas sea el que requiere la caldera;
d) que la presión de alimentación de gas esté comprendida entre los valores que indica la chapa de la
caldera;
e) que la instalación de suministro de gas esté dimensionada y dotada con todos los dispositivos de
seguridad y de control prescritos por las normas vigentes.
●Verificar periódicamente el funcionamiento y la integridad del conducto de expulsión de humos.
●Llamar a personas cualificadas para que comprueben si la instalación eléctrica es adecuada para la
potencia que requiere el aparato.
●El cable de alimentación no debe cambiarlo el usuario sino una persona cualificada.
●La seguridad eléctrica de la caldera se obtiene sólo si está conectada a un buen sistema de puesta a tierra
realizado según las normas vigentes. La comprobación de este requisito fundamental tiene que efectuarla
el personal cualificado ya que el fabricante no es responsable de los daños causados por la falta de una
buena puesta a tierra de la instalación.

20
MEDIDAS mm
1Indicador luminoso de bloqueo
2Indicador luminoso ENCENDIDO/APAGADO
3Indicador luminoso de anomalías
4Potenciómetro regul. circuito calefacción
Cuando la caldera se bloquea hay que restablecerla girando el selector de funciones 6en la posición de
rearme A.
TABLERO DE MANDO - ANOMALÍAS
5Potenciómetro regul. circuito sanitario
6Selector de funcionamiento
7Termohidrómetro
A
1
2
35467
Fijo: Bloqueo encendido Fijo:Falta de circulación de
agua o bobina modulante
Intermitencia insistente:
Anomalías sondas
Intermitencia lenta:
Presostato aire (MBS)
Intermitencia insistente:
Bloqueo TST
