Lamborghini Caloreclima vela x n 24MBS Manual

PREGASI CONSEGNARE
L'INSERTO "MANUALE D'USO"
AL SIG. UTENTE
PLEASE MAKE SURE THAT THE
"USE MANUAL" IS HANDED
OVER TO THE USER
TENGAN LA AMABILIDAD DE
ENTREGARLE AL USUARIO EL
"MANUAL DE USO"
FAVOR ENTREGAR O
"MANUAL DE USO"
AO SR. UTENTE
AZIENDA CERTIFICATA ISO 9001
CALDAIA MURALE A GAS CON BOLLITORE AD ACCUMULO - ALTO RENDIMENTO - MODULANTE
WALL-HUNG GAS BOILER WITH STEEL WATER-HEATER - HIGH EFFICIENCY - MODULATING UNIT
CALDERA MURAL A GAS CON ACUMULADOR - ALTO RENDIMIENTO - MODULANTE
CALDEIRA DE MURO À GÀS COM FERVEDOR PARA ACUMULAÇÃO - ALTO RENDIMENTO - MODULÁVEL
MANUALE DI
INSTALLAZIONE E
MANUTENZIONE
INSTALLATION
AND MAINTENANCE
MANUAL
MANUAL PARA
LA INSTALACIÓN Y
EL MANTENIMIENTO
MANUAL DE
INSTALAÇÃO E
MANUTENÇÃO
N 24 MBS/IT

24
ENGLISH
Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto
forniscono importanti indicazioni riguardanti la sicurezza, l'installazione e la manutenzione.
Conservare con cura questo libretto per ogni ulteriore consultazione. L'installazione deve
essere effettuata da personale qualificato che sarà responsabile del rispetto delle norme di
sicurezza vigenti.
4
ITALIANO
Read carefully all warnings and instructions contained in this manual as they give important
safety instructions regarding installation, use and maintenance. Keep this manual for future
reference. Installation must be carried out by qualified personnel who will be responsible for
respecting existing safety regulations.
Lean detenidamente las instrucciones y advertencias contenidas en el presente folleto puesto
que otorgan importantes indicaciones relativas a la instalación, al uso y al mantenimiento.
Conserven cuidadosamente este folleto para cualquier ulterior consulta.
La instalación debe ser efectuada por personal técnico cualificado que será responsable del
respeto de las normas de seguridad vigentes.
44
ESPAÑOL
64
Ler com atenção as instruções do presente manual, pois dão informações importantes relativas
à segurança de instalação, uso e manutenção. Conservar com cuidado este manual para
futuras consultas. A instalação deve ser feita por pessoa qualificada, que será responsável
pelo respeito das normas de segurança vigentes.
PORTUGUÊS

4
Complimenti...
... per l’ottima scelta.
La ringraziamo per la preferenza accordata ai ns. prodotti.
LAMBORGHINI CALORECLIMA è dal 1959 attivamente presente in Italia e nel mondo con una rete
capillare di Agenti e concessionari, che garantiscono costantemente la presenza del prodotto sul
mercato .Si affianca a questo un servizio di assistenza tecnica, “LAMBORGHINI SERVICE”, al quale
è affidata una qualificata manutenzione del prodotto.
Per l’installazione e per il posizionamento della caldaia:
RISPETTARE SCRUPOLOSAMENTE LE NORME LOCALI VIGENTI.
INDICE PAGINA
NORME GENERALI _____________________________________________________5
DESCRIZIONE _________________________________________________________6
COMPONENTI PRINCIPALI ______________________________________________7
DIMENSIONI mm ______________________________________________________8
CARATTERISTICHE TECNICHE ____________________________________________8
TARATURA GAS UGELLI _________________________________________________ 9
COLLEGAMENTI ELETTRICI - SCHEMI ____________________________________ 10
ANOMALIE E REGOLAZIONI __________________________________________ 12
ALLACCIAMENTO IDRAULICO _________________________________________ 13
CIRCUITO IDRAULICO ________________________________________________ 14
INSTALLAZIONE _____________________________________________________ 15
ACCENSIONE _______________________________________________________ 15
ALLACCIAMENTO SCARICO FUMI______________________________________ 16
INSTALLAZIONE SCARICHI FUMI _______________________________________ 17
REGOLAZIONI_______________________________________________________ 18
SPEGNIMENTO ______________________________________________________ 19
MANUTENZIONE ____________________________________________________ 19
ISTRUZIONI MONTAGGIO POMELLO ___________________________________ 20
FUNZIONAMENTO CON DIVERSI TIPI DI GAS____________________________ 22
IRREGOLARITÀ DI FUNZIONAMENTO __________________________________ 23

5
NORME GENERALI
●Il presente libretto costituisce parte integrante ed essenziale del prodotto.
Leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indica-
zioni riguardanti la sicurezza d’installazione, d’uso e manutenzione. Conservare con cura questo libretto
per ogni ulteriore consultazione. L’installazione della caldaia deve essere effettuata in ottemperanza alle
norme vigenti, secondo le istruzioni del costruttore e da personale qualificato. Una errata installazione
può causare danni a persone, animali o cose, per i quali il costruttore non è responsabile.
●Dopo aver tolto ogni imballaggio assicurarsi dell’integrità del contenuto. In caso di dubbio non utilizzare
l’apparecchio e rivolgersi al fornitore. Gli elementi dell’imballaggio (gabbia di legno, chiodi, graffe,
sacchetti di plastica, polistirolo espanso, ecc..) non devono essere lasciati alla portata dei bambini in
quanto potenziali fonti di pericolo.
●Questa caldaia serve a riscaldare acqua ad una temperatura inferiore a quella di ebollizione a pressione
atmosferica. Deve essere allacciata ad un impianto di riscaldamento compatibile alle sue prestazioni ed
alla sua potenza.
●Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente previsto. Ogni
altro uso è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato re-
sponsabile per eventuali danni causati da usi impropri ed irragionevoli.
TUTTE LE OPERAZIONI DI INSTALLAZIONE, MANUTENZIONE E TRASFORMAZIONE DI GAS DEVONO ESSE-
RE ESEGUITE DA PERSONALE AUTORIZZATO E QUALIFICATO.
CONSIGLIAMO PER L’INSTALLAZIONE ED IL CORRETTO FUNZIONAMENTO DI UTILIZZARE ESCLUSIVAMEN-
TE ACCESSORI E PARTI DI RICAMBIO LAMBORGHINI.
AVVERTENDO ODORE DI GAS NON AZIONARE INTERRUTTORI ELETTRICI. APRIRE PORTE E FINESTRE. CHIU-
DERE I RUBINETTI.
INSTALLARE LA CALDAIA IN PARETI CHE ABBIANO UNA LARGHEZZA PARI O SUPERIORE ALLA LARGHEZ-
ZA DELLA CALDAIA.

6
DESCRIZIONE
Hanno un funzionamento totalmente automatico e la gestione del gas è affidata ad una centralina elettronica
con le seguenti caratteristiche:
-funzionamento a modulazione continua su entrambi i circuiti
-possibilità di regolazione della potenza di riscaldamento;
-possibilità di regolazione della lenta accensione;
-funzione antilegionella.
Sono dotate di:
-flussostato di sicurezza;
-termostato di sicurezza totale;
-scambiatore fumi ad elevato rendimento.
-bollitore ad accumulo da 60 l in acciaio inox per tanta acqua calda sanitaria
-valvola a 3 vie elettrica
VELA X N 24 MBS W TOP
È dotata di centralina elettronica per l’accensione automatica ed il controllo fiamma ad elettrodo di ionizzazione.
Ai fini della sicurezza, l’efficienza dell’elettroventilatore è controllata attraverso un pressostato.
Lo scarico dei fumi può essere realizzato fondalmente con:
-tubazione concentrica a quella dell’aspirazione dell’aria;
-tubazione sdoppiata, con tubo per lo scarico dei fumi e con tubo per l’aspirazione dell’aria di combustio-
ne.

7
COMPONENTI PRINCIPALI
LEGENDA
1Vaso di espansione sanitario
2Sonda bollitore
3Vaso di espansione riscaldamento
4Sonda di mandata
5Circolatore
6Valvola 3 vie elettrica
7By-Pass automatico
8Flussostato di sicurezza
9Bobina modulante
10 Valvola gas
11 Gruppo sanitario
- Valvola di sicurezza 8 bar
- Valvola di ritegno
- Filtro ispezione
12 Bollitore in acciaio inox
13 Prese prova di combustione
14 Pressostato fumi
15 Ventilatore fumi
16 Scambiatore fumi
17 Termostato sicurezza totale
18 Elettrodi di controllo
19 Elettrodi di accensione
20 Bruciatore
21 Spia anomalie
22 Spia ON/OFF
23 Spia di blocco
24 Potenziometro reg. sanitaria
25 Selettore funzioni
26 Potenziometro reg. riscaldamento
27 Termoidrometro
1
2
34
5
6
891011
12
14
15
16
13
17
18
19
20
7
27262524
212223

8
DIMENSIONI mm
CARATTERISTICHE CIRCOLATORE
Portata/prevalenza disponibile all’impianto
300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
600
500
400
300
200
100
Prevalenza residua
mbar
Portata (l/h)
Caldaia versione: mod. MBS tipo C12-C32-C42-C52-C62-C82 Temperatura max. acqua 90°C
Pressione nominale gas: Gas naturale 20 mbar
Categoria: II 2H3+ B 28/30 mbar - P 37 mbar
CARATTERISTICHE TECNICHE
MODELLO
Focolare Utile
kW kcal/h kW kcal/h l kg
sanit .
l
kW kW kcal/h
Pressione di
esercizio
Circ.
riscald.
max.
Circ.
sanit.
max.
bar bar
Potenza termica Potenza termica
minima Produzione acqua calda Vasi di
espansione Peso
Focolare Utile
kcal/h
VELA X N 24
26
22360 24,36 20950 12,1 10406 10,68 9185 388268
Prelievo di
punta nei primi
10 min.
Produz.
30°C
Capacità
Bollitore
ll
l/min
riscal.
6511,4 157
VELA X N 24 MBS W TOP/IT
Azionamento flussostato di sicurezza minimo P 1,2 m

9
I gruppi termici escono dallo stabilimento tarati e predisposti per funzionare con GAS NATURALE e GAS
LIQUIDO.
Per le tarature da effettuare vedere la tabella riportata sotto:
CURVA DI PRESSIONE AL BRUCIATORE - POTENZA RESA
TARATURA GAS UGELLI
Regolazione lenta accensione
3 mbar GAS NATURALE
7,5 mbar GAS LIQUIDO
VELA X N 24 MBS
10 kW
mbar
1,8
11,3
4,6
25,4
2515 20
10
5
GN 11,3
0
15
20
25 B 25,4
kPa
30 35
0
30
35
1
0,5
0
1,5
2
2,5
3
3,5
1
33 P 33
0,1
1009DIS1364
6
Pressione agli ugelli mbar
Tipo di gas
GAS NATURALE
(G20-20mbar)
GAS LIQUIDO B
(G30-28/30mbar)
GAS LIQUIDO P
(G31-37mbar)
Ugelli bruciatore P.C.I.
kcal/h
8.127
29.000
22.000
Portata
VELA X N 24
max.
11,3
25,4
33
1,8
4,6
6
min. m3/h
2,7
0,78
1
VELA X N 24
Ø mm.
1,25
0,77
0,77
VELA X N 24

10
COLLEGAMENTI ELETTRICI-SCHEMI
È necessario colegare la caldaia ad una rete di alimentazione 230V - 50Hz monofase + terra attraverso il
cavo a tre fili in dotazione rispettando la polarità LINEA - NEUTRO.
L’allacciamento deve essere effettuato tramite un interruttore bipolare con apertura dei contatti di almeno 3
mm. In caso di sostituzione del cavo di alimentazione, deve essere utilizzato un cavo tipo “HAR H05 vv-F”
3x1,00 mm2.(Cosigliamo di utilizzare esclusivamente accessori e parti di ricambio LAMBORGHINI).
L’impianto deve essere conforme alle VIGENTI NORME di sicurezza.
Eseguire un efficace impianto di messa a terra
Per accedere al quadro elettrico, ove sono ubicati la morsettiera di alimentazione e l’eventuale collegamento
termostato ambiente, eseguire le seguenti operazioni:
Tensione
V
230
Frequenza Potenza assorbita
kW
Hz
Rumorosità
dB (A)
●Togliere tensione alla caldaia.
●Svitare le due viti della griglia
di protezione (fig.1).
●Svitare le quattro viti Adi fis-
saggio mantello (fig.2)
●Togliere il mantello (fig.3).
●Per accedere ai componenti elet-
trici ed elettronici allentare le viti
Be tirare in avanti tutto il cru-
scotto (fig.4) Inclinarlo
verso il basso e svitare le viti C
del coperchio D.
fig.3 fig.4
50
fig.1 fig.2
fig.5
VELA X N 24
46
Grado
di protezione
IP
X4D
VELA X N 24
0,150
D
C
B
B
A
A

11
SCHEMA DI MONTAGGIO
LEGENDA
BM Bobina modulante
CiR Circolatore di riscald.
EA Elettrodo di accensione
EC Elettrodo di controllo
FFusibile
FL Flussostato di sicurezza
JP1 Selettore Metano/GPL
JP2 Selettore. post. circolazione
LLinea 230 V 50 Hz
NNeutro
PA Pressostato aria
RLA Regolazione lenta accensione
Rmax. Regolazione potenza max. di
riscaldamento
SM Sonda di mandata
SS Sonda sanitaria
TA Termostato ambiente (event.)
TL Termostato limite (event.)
TST Termostato di sicurezza
Timer Regolazione timer caldaia
VD Valvola 3 vie
VG Valvola gas
VN Ventilatore
XResistenza a tagliare per
basse temperature
1Potenziometro riscald.
2Selettore: Spento
Estate
Inverno
Riarmo
Test
3Potenziometro sanitario
L
N
F
TA
CiR VG
VN
TL
TST
JP1
321
VD
RLA Timer
SS
SM
BM
Rmax
JP2
PA
FL
X
Risc. Sanit.
EA
EC
Resist.
1 kohm
PANNELLO COMANDO
Spia blocco Spia ON/OFF Spia anomalie
Ponticello di cablaggio
da tagliare se serve
termostato limite
Connessione
Pannello

12
ANOMALIE E REGOLAZIONI
RLA
Timer
Inserito GPL Escluso METANO
Inserito
(post.circol. esclusa)
riscaldamento
Escluso
post.circol.
presente 2,5 min.
JP2
JP1
Resistenza R150 tagliata impostato pavimento 30/40°C risc.
Resistenza R150 non tagliata temperatura 35/80°C risc.
Aumento
Aumento
Legenda:
EsclusoInserito
Regolazione lenta accensione
Regolazione timer caldaia
R max
Aumento Regolazione potenza max. di riscaldamento
TimerRLA
JP1
Rmax JP2
X
Quando la caldaia va in blocco bisogna ripristinarla ruotando il selettore funzioni nella posizione di riarmo A.
A
Fisso: Blocco accensione Fisso: Mancanza circolazione
acqua o bobina modulante
Frenetico: Anomalie sonde
Lento: Pressostato aria (MBS)
Lampeggio frenetico:
Blocco TST

13
ALLACCIAMENTO IDRAULICO
Fissati i ganci di sostegno infilare la dima di montaggio e portarla a ridosso del muro; partendo dai raccordi
terminali precedentemente montati sulla dima, procedere alla posa in opera di tutte le tubazioni: mandata
impianto, ritorno impianto, acqua fredda, acqua calda ed eventualmente anche gas ed alimentazione linea
elettrica con termostato ambiente.
Eseguite le tubazioni, è possibile svitare i raccordi terminali ed inserire dei normali tappi chiusi per procedere
alla prova idraulica dell’impianto. La dima può essere tolta oppure può essere lasciata poichè dopo le opera-
zioni di finitura della parete (intonaco o piastrelle) rimarrà totalmente annegata nel muro; rimarranno esterni
al muro finito solamente i due ganci di sostegno e rimarra una apertura in corrispondenza degli attacchi.
Piazzare quindi la caldaia sui due ganci di sostegno tramite gli appositi fori nella parte posteriore del telaio,
portandola completamente a ridosso del muro. Quindi procedere all’allacciamento idraulico .
LEGENDA
CAcqua calda Ø 1/2”
GGas Ø 1/2” - Ø 3/4”
(vedi rubinetto in dotazione)
FAcqua alimentazione caldaia Ø 1/2”
(fredda)
AE Alimentazione elettrica
MMandata impianto Ø 3/4”
RRitorno impianto Ø 3/4”
GS Ganci sostegno Ø 10mm.
N.B. Prevedere attacchi idraulici femmina
126
226
452
21,5
900
600
476 62
GS
62
MR
AE
CGF
24,5
854
304
382
522
CONSIGLI E SUGGERIMENTI PER EVITARE VIBRAZIONI E RUMORI NEGLI IMPIANTI
-evitare l’impiego di tubazioni con diametri ridotti;
-evitare l’impiego di gomiti a piccolo raggio e riduzioni di sezioni importanti;
-si raccomanda un lavaggio a caldo dell’impianto a scopo di eliminare le impurità provenienti dalle
000tubazioni e dai radiatori (in particolare oli e grassi) che rischierebbero di danneggiare il circolatore.

14

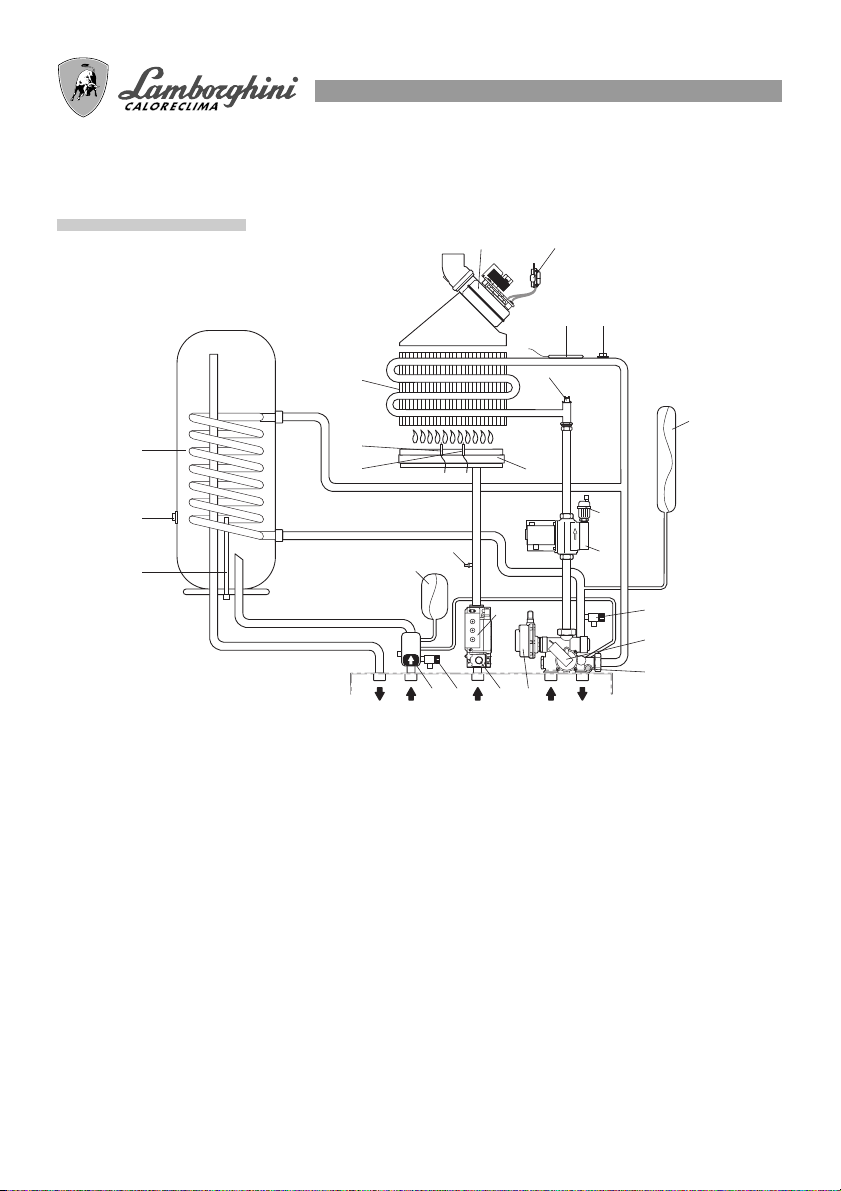

CIRCUITO IDRAULICO
4
6
7
1
2
35
8
9 10
11
12
13
14
15
16
18
17
1920
25
24
2122
23
AB C DE
LEGENDA
AUscita acqua calda sanitaria
BEntrata acqua fredda sanitaria
CGas
DRitorno impianto
EMandata impianto
1Anodo di magnesio
2Sonda bollitore
3Bollitore
4Elettrodo di accensione
5Elettrodo di controllo
6Scambiatore
7Ventilatore
8Pressostato fumi
9Termometro
10 Sonda di mandata
11 Termostato di sicurezza totale
12 Bruciatore
13 Vaso di espansione
14 Valvola automatica sfogo aria
15 Circolatore
16 Valvola di sicurezza riscaldamento
17 Flussostato di sicurezza
18 Rubinetto di riempimento
19 Valvola 3 vie elettrica
20 Bobina modulante
21 Valvola di sicurezza sanitaria
22 Valvola antiritorno
23 Vaso espansione sanitario
24 Presa di pressione
25 Valvola gas

15
INSTALLAZIONE
Va eseguita da personale qualificato.
L’installazione deve essere conforme alle disposizioni di legge riguardanti l’evacuazione dei prodotti della
combustione secondo le NORME VIGENTI.
E’ obbligatorio che l’evacuazione dei gas combustibili sia effettuata con tubo di diametro non inferiore a
quello predisposto sulla caldaia e che venga raccordata ad una canna fumaria adatta alla potenzialità del-
l’impianto.
Per il dimensionamento fra apparecchi di utilizzazione a canne fumarie:
a)essere facilmente smontabili;
b)essere a tenuta di materiale adatto a resistere ai prodotti della combustione ed alle loro eventuali conden-
sazioni
c)non avere dispositivi di regolazione (serrande). Se tali dispositivi fossero già in opera, devono essere
eliminati;
d)non sporgere l’interno della canna fumaria, ma arrestarsi prima della faccia interna di questa.
ALLACCIAMENTO GAS
Effettuare il collegamento gas secondo la Normativa Vigente.
La caldaia deve essere collegata con tubo metallico rigido, oppure con un tubo flessibile di acciaio inossida-
bile a parete continua, di tipo approvato. I tubi metallici ondulati devono essere messi in opera in modo che la
loro lunghezza, in condizioni di massima estensione, non sia maggiore a 2000 mm. Le caldaie sono tarate e
collaudate per funzionare a GAS NATURALE e GAS LIQUIDO categoria II 2H3+ a pressione nominale pari
rispettivamente a 20 mbar, 28/30 mbar e 37 mbar.
MESSA IN SERVIZIO DELL’IMPIANTO
●Procede allo spurgo dell’aria.
●Controllare che non vi siano fughe di gas
(usare una soluzione saponosa o prodotto equivalente).
ACCENSIONE
RIEMPIMENTO IMPIANTO
Aprire lentamente il rubinetto di alimentazione fino a portare la pressione dell’impianto, indicata dall’idrometro,
sul valore 1,5 bar quindi richiuderlo. Verificare che la valvola di sfogo aria automatica posta sul circolatore
abbia il cappuccio allentato azionare il circolatore per eliminare l’aria presente nel circuito ripetutamente
ACCENSIONE
Aprire il rubinetto del gas e ruotare il selettore nella posizione desiderata. Il bruciatore si accenderà automa-
ticamente. Qualora l’accensione non si verificasse, controllare se la spia di blocco è accesa ed in questo caso
ruotare il selettore sulla posizione RESET di rarmo in modo che la caldaia ripeta l’operazione di accensione.
Successivamente regolare la temperatura del riscaldamento e del sanitario nel modo desiderato tramite gli
appositi selettori.

16
SCARICO/ASPIRAZIONE
1Concentrico da tetto C32
2Concentrico da terrazzo C32
3Sdoppiate, da canne separate C42
4Concentrici, collegamenti a canne concentriche C42
5Concentrico da parete esterna C12
6Sdoppiato da terrazzo C52
7Sdoppiato da canna singola C82
8Sdoppiato C62
Per il posizionamento e le distanze dei terminali di tiraggio da finestre, porte, ecc. consultare le Norme Vigenti.
43
3
2
1
5
4
6
7
8
56
La caldaia è a combustione in camera stagna rispetto all’ambiente per cui non richiede nessuna ventilazione
particolare e può pertanto essere ubicata anche in vani, ripostigli, alveoli tecnici. Sono possibili, poi, diverse
possibilità per lo scarico dei prodotti della combustione e l’aspirazione dell’aria dall’esterno. Fondamental-
mente la caldaia prevede due tipi base di scarico/aspirazione.
●scarico/aspirazione di tipo concentrico;
●scarico/aspirazione di tipo sdoppiato;
È possibile in questo modo, per mezzo dei kit previsti, l’allacciamento a canne concentriche, canne di ventila-
zione, camini separati, ecc. Alcune possibili soluzioni sono sotto schematizzate.
ALLACCIAMENTO SCARICO FUMI

17
INSTALLAZIONE SCARICHI FUMI
Attenzione: utilizzare solo ed esclusivamente Kit Aspirazione/Scarico fumi Lamborghini Caloreclima
SCARICO CONCENTRICO
Montare la curva concentrica posizionandola nella direzione desiderata, ed infilare sulla stessa la guarnizio-
ne di tenuta e installare il diaframma appropriato (vedi tabella sotto riportata).
Montare i tubi di aspirazione e scarico fumi rispettando le quote indicate nel rispettivo schema d’installazione.
È necessario mantenere lo scarico fumi in leggera pendenza verso l’esterno.
SCARICO SDOPPIATO
Lunghezza max. SCARICO CONCENTRICO 3 m
Lunghezza max. SCARICO SDOPPIATO
(Aspirazione + Mandata) 20 m VELA X N 24
L’installazione di una curva nel collegamento della caldaia al cami-
no crea una perdita di pressione.
I valori in tabella indicano una riduzione di tubazione lineare
94,5
900
600 440
107
Max. 3000100 100 Max. 3000
222
Ø100
1 m
0,6 m
INSTALLAZIONE TIPO INSERIMENTO
CURVA A 90° INSERIMENTO
CURVA A 45°
Scarico concentrico
Scarico aspirazione sdoppiato
0,5 m
0,3 m
** Aspirazione aria Ø 80
195
122
SCARICO CONCENTRICO
Diaframma
Ø 77 mm
SCARICO SDOPPIATO
Max.
lung. 1 m oltre 1 m
Diaframma
Ø 88 mm
VELA X N 24
da 0,5 a 10 m da 10 a 20 m
oltre 20 m
Diaframma
Ø 44 mm Diaframma Ø 48 mm
No diaframma
(foro standard)
Diaframma
aria
SCARICO
Diaframma
aria

18
TimerRLA
JP1
Rmax JP2
X

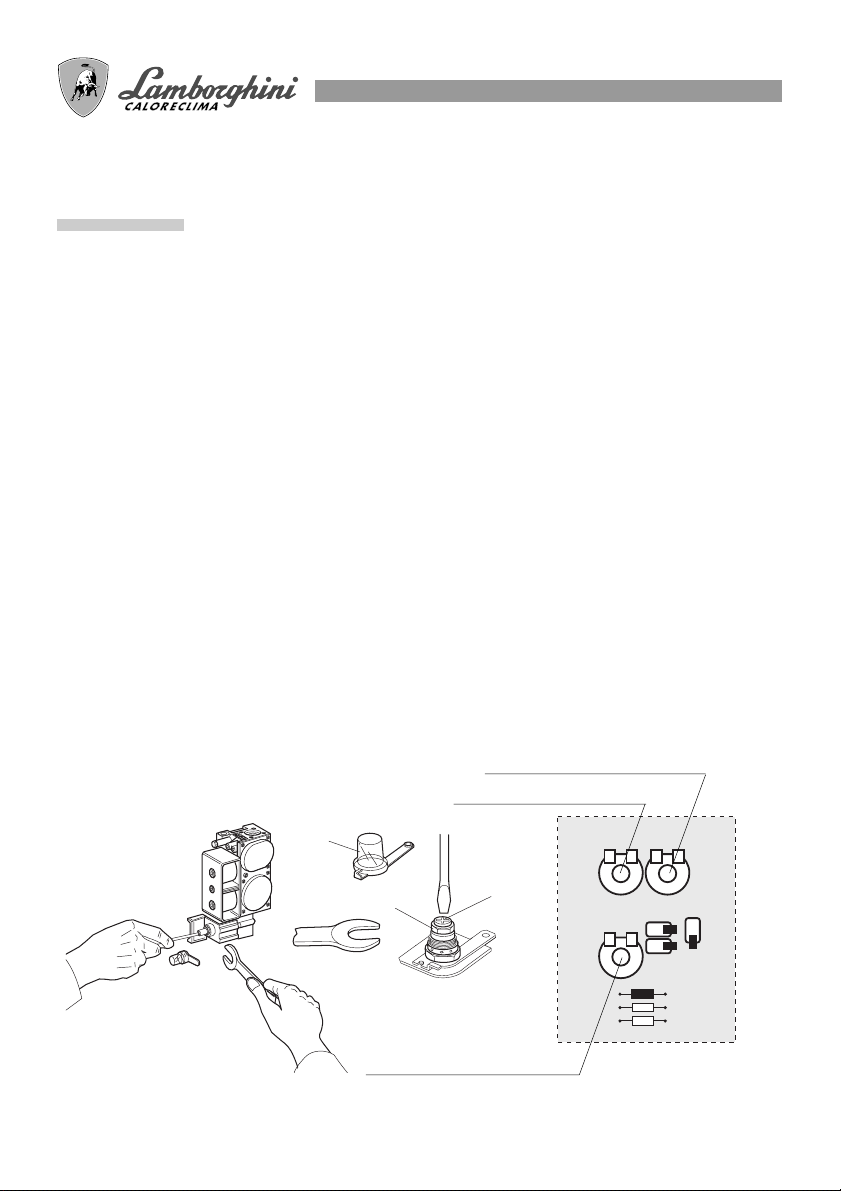

REGOLAZIONI
N.B.: Per eseguire questa taratura è necessario utilizzare un manometro a colonna d’acqua collegandolo
alla presa di pressione.
REGOLAZIONE DELLA PRESSIONE DI USCITA
Pressione massima:
●Ruotare il selettore funzioni in posizione TEST. La funzione TEST rimane attiva per 15 minuti massimo.
●Alimentare l’operatore modulante con la corretta tensione.
●Girando il dado Bin senso orario (usare una chiave da 10 mm) la pressione in uscita aumenta.
Pressione minima vite A (procedere solo dopo aver completato la taratura della pressione massima di uscita).
●Disinserire l’alimentazione del modulante.
●Tenendo bloccato il dado Bcon una chiave girare la vite A, in senso orario per aumentare la pressione di
uscita.
Concluse le tarature:
●Controllare i valori della pressione minima e massima: se necessario procedere ad un eventuale ritocco.
●Applicare il cappuccio in plastica C.
●Ruotare il selettore funzioni nella posizione desiderata.
Le caldaie sono dotate di valvola gas a rapida apertura. Tramite una bobina modulante a doppia regolazione
si ottiene la necessaria taratura portata gas. La taratura della lenta accensione (pretarata in fabbrica) è di tipo
elettronico ed è regolabile (per la sua ottimizzazione e per il cambio gas) tramite il trimmer RLA posto sulla
scheda. Agendo invece sul trimmer R MAX. si regola la potenza termica necessaria per l’impianto di riscalda-
mento. Tutte le caldaie escono dalla fabbrica tarate al 70% della loro potenzialità massima di riscaldamento.
Agendo sul trimmer timer si varia il tempo di attesa per il riavvio della caldaia. Tutte le regolazoni vanno fatte
in base alle specifiche caratteristiche dell’apparecchio di utilizzo. Verificare la pressione in entrata ed in uscita
mediante le apposite prese di misura previste allo scopo. A controllo effettuato tapparle a tenuta tramite le
apposite viti.
Trimmer di regolazione RLA
Trimmer di regolazione R Max
Trimmer di regolazione Timer
A
B
C

19
SPEGNIMENTO
SPEGNIMENTO PROLUNGATO
Se la caldaia deve rimanere inattiva a lungo, chiudere il rubinetto del gas e togliere corrente
all’apparecchio.
ACCENSIONE/SPEGNIMENTO TEMPORANEO
Si ottiene operando in uno dei seguenti modi:
●dal termostato ambiente;
●dai potenziometri di regolazione (sul cruscotto);
MANUTENZIONE
Per garantire il permanere delle caratteristiche di funzionalità ed efficienza del prodotto, entro i limiti prescritti
dalla legislazione e/o normativa vigente, è necessario sottoporre l’apparecchio a controlli regolari.
La frequenza dei controlli dipende dalle particolari condizioni di installazione e di uso ma si ritiene che sia
opportuno un controllo annuale da parte di personale autorizzato Lamborghini Service . E’ importante ricor-
dare che gli interventi sono consentiti solo a personale in possesso dei requisiti di legge, con conoscenza
specifica nel campo della sicurezza, efficienza, igiene ambientale e della combustione. Lo stesso personale
occorre anche che sia aggiornato sulle caratteristiche costruttive e funzionali finalizzate alla corretta manu-
tenzione dell’apparecchio stesso.
Nel caso di lavori o manutenzione di strutture poste nelle vicinanze dei condotti dei fumi e/o nei dispositivi di
scarico dei fumi e loro accessori, spegnere l’apparecchio e, a lavori ultimati, farne verificare l’efficienza da
personale qualificato.
IMPORTANTE: prima di intraprendere qualsiasi operazione di pulizia o manutenzione dell’apparecchio, agi-
re sull’interruttore dell’apparecchio stesso e dell’impianto per interrompere l’alimentazione elettrica, indi in-
tercettare l’alimentazione del gas chiudendo il rubinetto situato sulla caldaia. Premesso ciò la tipologia degli
interventi può essere circoscritta ai seguenti casi:
-rimozione delle eventuali ossidazioni dai bruciatori;
-rimozione delle eventuali incrostazioni degli scambiatori;
-verifica e pulizia generale del ventilatore;
-verifica dei collegamenti tra i vari tronchi di tubo, fumi e aria;
-pulizia generale dei tubi;
-controllo delll’aspetto esterno della caldaia;
-controllo accensione, spegnimento e funzionamento dell’apparecchio sia in sanitario che in riscaldamento;
-controllo di tenuta raccordi e tubazioni di collegamento gas ed acqua;
-controllo del consumo del gas alla potenza massima e minima;
-controllo posizione elettrodo rilevazione;
N.B.: A caldaia nuova o dopo un lungo periodo di
inattività si può verificare il bloccaggio del
circolatore; in questo caso si rende necessario
svitare il tappo anteriore e fare ruotare con un
cacciavite l’albero motore sottostante.

20
-controllo parametri di combustione e di rendimento;
-verifica sicurezza mancanza gas;
-pressione impianto idraulico;
-efficienza del vaso di espansione;
-funzionamento dei termostati di regolazione e di sicurezza;
-funzionamento della pompa di circolazione;
-che non vi siano, anche minime, perdite di gas dall’impianto e di gas di combustione dal dispositivo
pprompitiraggio o dal raccordo caldaia-camino;
-portata del gas;
Non effettuare pulizie dell’apparecchio e/o delle sue parti con sostanze facilmente infiammabili (es. benzina,
alcool, ecc.)
Non pulire la pannellatura, parti verniciate e parti in plastica con diluenti per vernici.
La pulizia della pennellatura deve essere fatta solamente con acqua saponata.
ISTRUZIONI MONTAGGIO POMELLO
In caso di sostituzione della scheda elettronica di visualizzazione (A), occorre, in fase di rimontaggio, posizio-
nare correttamente i pomelli del quadro elettrico.
Prima di rimontare la nuova scheda di visualizzazione, assicurarsi che i potenziometri (trimmer) siano azze-
rati, ruotandoli in senso antiorario come figura:
R05
R04
R2
R1
P2
R01
R02
R03
LD1
R5
P1 P3
LD2LD3
J1
U1 R3
R4
R6
Rotazione trimmer per azzeramento
Led rosso Led verde Led giallo
(A)
Potenziometri
