Ledino Porz 3 User manual

8
We hereby conrm that the products are in line with the regulations – and in
particular with the protection requirements – of the European Union’s directive
on the harmonisation of the legislation relating to electromagnetic compability
(2014/30/EU), the low voltage directive 2014/35/EU, the directive for Energy-rela-
ted Products 2009/125/EG and the RoHS directive 2011/65/EC.
Used units must not be disposed of with household waste!
If the unit is no longer operational, every consumer is required by law to dispose
of used devices separate from household waste, e. g. at a collection point run by
the communal authority borough. In this way, used devices can be recycled and
waste materials disposed of in an environmentally friendly manner.
For this reason, electrical equipment is labelled with the displayed symbol.
Spitzahornweg 1
14974 Ludwigsfelde/ Berlin
Germany
Ledino Deutschland GmbH
the energy saving company
Technical Data:
Ledino LED Ceiling Light „Porz 3“
11200184003320
220-240 V AC 50/60 Hz
18 watts LED chip, PF > 0.5
1450 lumens, neutral white light 4000 K
1450 lumens correspond approx. 120 W incandescent lamps
CRI > 80 Ra, SDCM < 6, not dimmable
120° beam angle
operating temp. -20 bis 40 °C
lifetime 30,000 h
30,000 switching cycles
with fast connection terminal
metal base plate
di󱐯usor made of PMMA
impact resistance IK 02 - withstands 0,2 joules
isolation class 1
IP44 - protected against splashing water
Ø: 328 mm, H: 77 mm, 0.54 kg
warranty 2 years*
Energy class A+, 18 kWh/1000
*) The conditions of our functional warranty can be found on enclosed sheet and on the internet at
„http://ledino.com/garantiebestimmungen/“
IP44
IK02
For the professional installation of LED lights, please
also read the attached sheet: „Important information
for the installation of LED luminaires!“

LED-Deckenleuchte
11200184003320 Porz 3
Bedienungsanleitung
Hohe Energieeinsparung • Energieklasse A+ • Lange Lebensdauer
Geringe Wärmeabstrahlung • 100 % Licht sofort • Quecksilberfrei
1
IP44
Ledino LED LIGHTING
the energy saving company

2
11200184003320 Porz 3
18 W, 1450 lm, Ø 328 mm x 77 mm, 4000 K
WICHTIG:
Lesen Sie alle Anweisungen (Bedienungsanleitung + Wichtige Informationen zur Installation
von LED-Leuchten!) sorgfältig.
Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede
andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder sogar zu Per-
sonenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch entstanden sind.
Wenn Sie diese Anweisungen nicht verstehen, konsultieren Sie bitte Ihren Händler.
Überprüfen Sie das Gerät auf Transportschäden. Transportschäden sind dem Spediteur/Zu-
steller anzugeben.
SICHERHEIT:
Lebensgefahr! Die Verkabelung muss nach lokalen gesetzlichen Verordnungen und Richtlini-
en ausgeführt werden.
Alle Arbeiten dürfen nur von einem qualizierten Elektriker durchgeführt werden.
Die Leuchte darf nicht in der Nähe von o󱐯enem Feuer und nicht in heißer und dampfhaltiger
Umgebung installiert werden.
Um eine Dichtheit gemäß IP44 zu erreichen, muss das Kabel in der Kabeldurchfüh-
rung und die Schrauben am Gehäuse richtig abgedichtet sein . Stellen Sie sicher, dass
beim Bohren in den Wänden und Decken keine Strom-, Wasser- oder Gasleitung beschädigt
wird.
WARNUNG:
Unterbrechen Sie die Stromzufuhr (Sicherung) während der Installation und Wartung.
Diese Arbeiten dürfen nur von einem qualizierten Elektriker durchgeführt werden.
Führen Sie niemals Wartung oder Reinigung durch, während das Gerät unter Spannung ist.
Tragen Sie zum eigenen Schutz beim Bohren eine Schutzbrille und Staubmaske.
Wichtiger Hinweis – Treppenhausbeleuchtung !
Bei Anwendung unserer nicht dimmbaren LED-Wand- und Deckenleuchten in Kombination
mit einem Treppenhausschaltrelais bitten wir um Beachtung, dass sich diese Leuchten im
Modus einer einfachen Ein/ Aus-Schaltung problemlos betreiben lassen.
Eine elektronische Steuerung mit Abschaltwarnung durch z. B. kurzes herunterdimmen oder
blinken führt jedoch zu Störungen bis hin zum Ausfall.

7

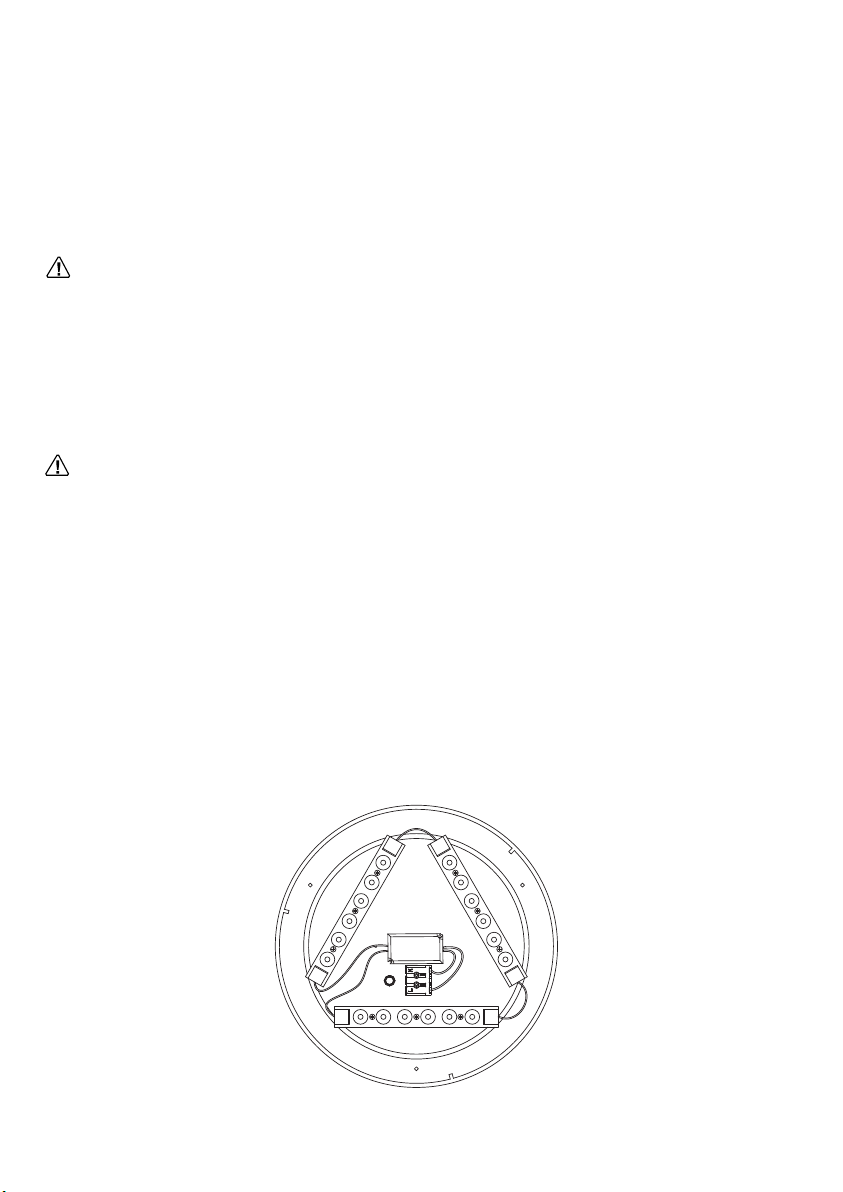

black,
or brown,
or grey
center:
yellow/ green
blue
Caution!
Place and lock the dome not in unmounted state.
The dome can be loosened due to the seal and the bad
grip of the base plate di󱐰cult.
Disconnect the power supply for the connecting cable.

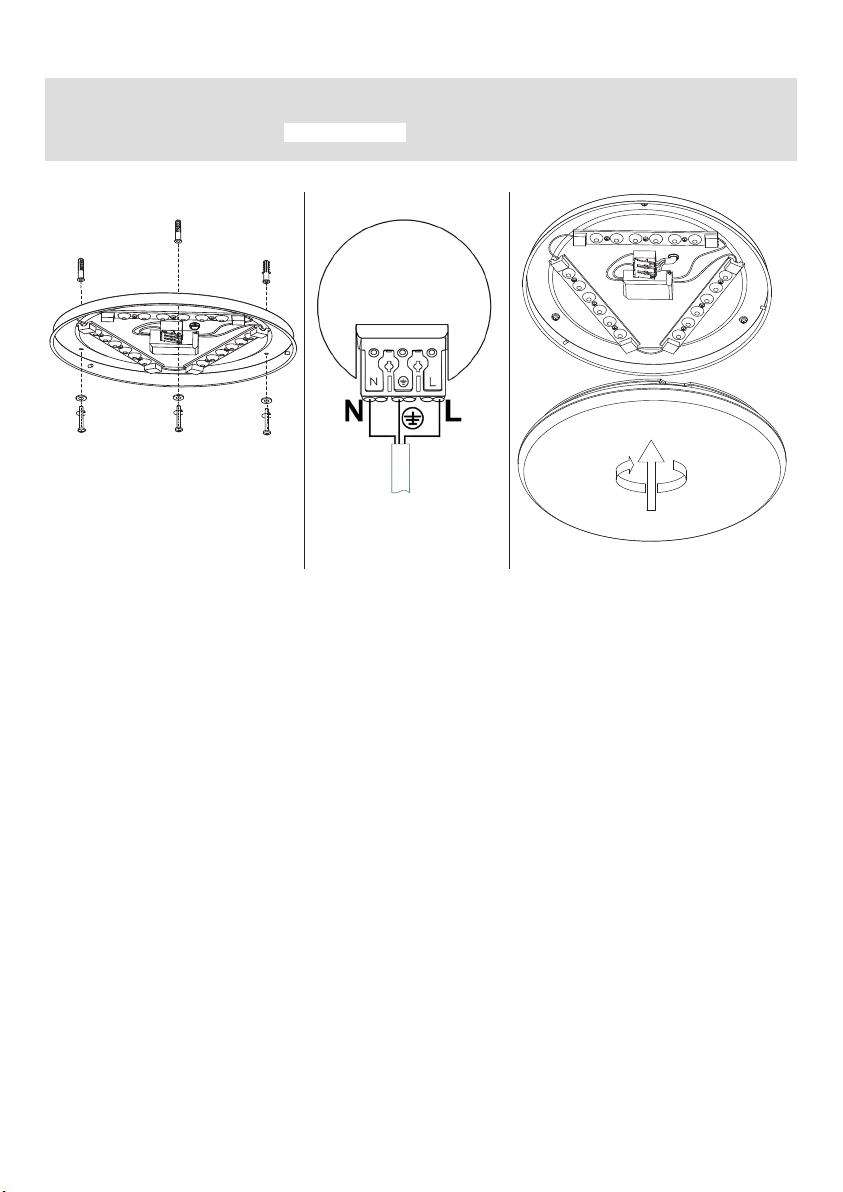

g. 1: Hold bracket against the wall and mark drill points, drill the holes, insert the
dowel. Use suitable material for wooden walls or lightweight walls.
Pull the cable through the cable grommet.
Put one sealing ring on each screw and fasten the base plate with the
3 screws.
Watch out for a proper seal and the correct position of all seals, in order to
ensure the splash water protection (IP44).
g. 2: Prepare the current-less cable in according to statutory regulations.
Connect the wires according the marks.
g. 3: Put on the dome to the base plate and lock it with a short turn right
(bayonet locking system).
Switch on the power supply.
g. 2 g. 3g. 1
Installation
Important NOTE! LED luminaires are generating high inrush current peaks. In addition to
the described mounting conditions (see supplementary sheet: Important information for the
installation of LED luminaires) max. 8 pieces of this luminaire should be installed in one circuit.
Other loads, such as motors, should not be installed in this circuit.

4
We hereby conrm that the products are in line with the regulations – and in parti-
cular with the protection requirements – of the European Union’s directive on the
harmonisation of the legislation relating to electromagnetic compability (2014/30/
EU), the low voltage directive 2014/35/EU, the directive for Energyrelated Products
2009/125/EG and the RoHS directive 2011/65/EC.
Altgeräte dürfen nicht in den Hausmüll!
Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Ver-
braucher gesetzlich verpichtet, Altgeräte getrennt vom Hausmüll z. B. bei einer
Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewähr-
leistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf
die Umwelt vermieden werden. Deshalb sind Elektrogeräte mit dem abgebildeten
Symbol gekennzeichnet.
Technische Daten:
Ledino LED-Deckenleuchte „Porz 3“
11200184003320
220-240 V AC 50/60 Hz
18 Watt LED-Chip, PF > 0,5
1450 Lumen, neutralweißes Licht 4000 K
1450 Lumen entspricht ca. 120 W Glühbirnenlicht
CRI > 80 Ra, SDCM < 6, nicht dimmbar
120° Abstrahlwinkel
zulässige Temp. -20 bis 40 °C
30.000 Std. Lebensdauer
30.000 Schaltzyklen
mit Schnellanschluß (Steckklemme)
Grundplatte aus Metall
Di󱐯usor aus PMMA
Schlagfestigkeit IK02 - hält 0,2 Joule stand
Schutzklasse 1
IP44 - gegen Spritzwasser geschützt
Ø: 328 mm, H: 77 mm, 0,54 kg
2 Jahre Garantie*
Energieklasse A+, 18 kWh/1000
Spitzahornweg 1
14974 Ludwigsfelde/ Berlin
Germany
Ledino Deutschland GmbH
the energy saving company
*) Die Bestimmungen zu unserer Funktionsgarantie nden Sie auf dem beigelegtem Blatt und
im Internet unter „http://ledino.com/garantiebestimmungen/“
IP44
IK02
Für die fachgerechte Installation von LED-Leuchten
lesen Sie bitte auch das Beiblatt: Wichtige Informatio-
nen zur Installation von LED-Leuchten!

high energy saving • energy class A+ • long lifetime • low
heat emission • 100 % light immediately • mercury-free
5

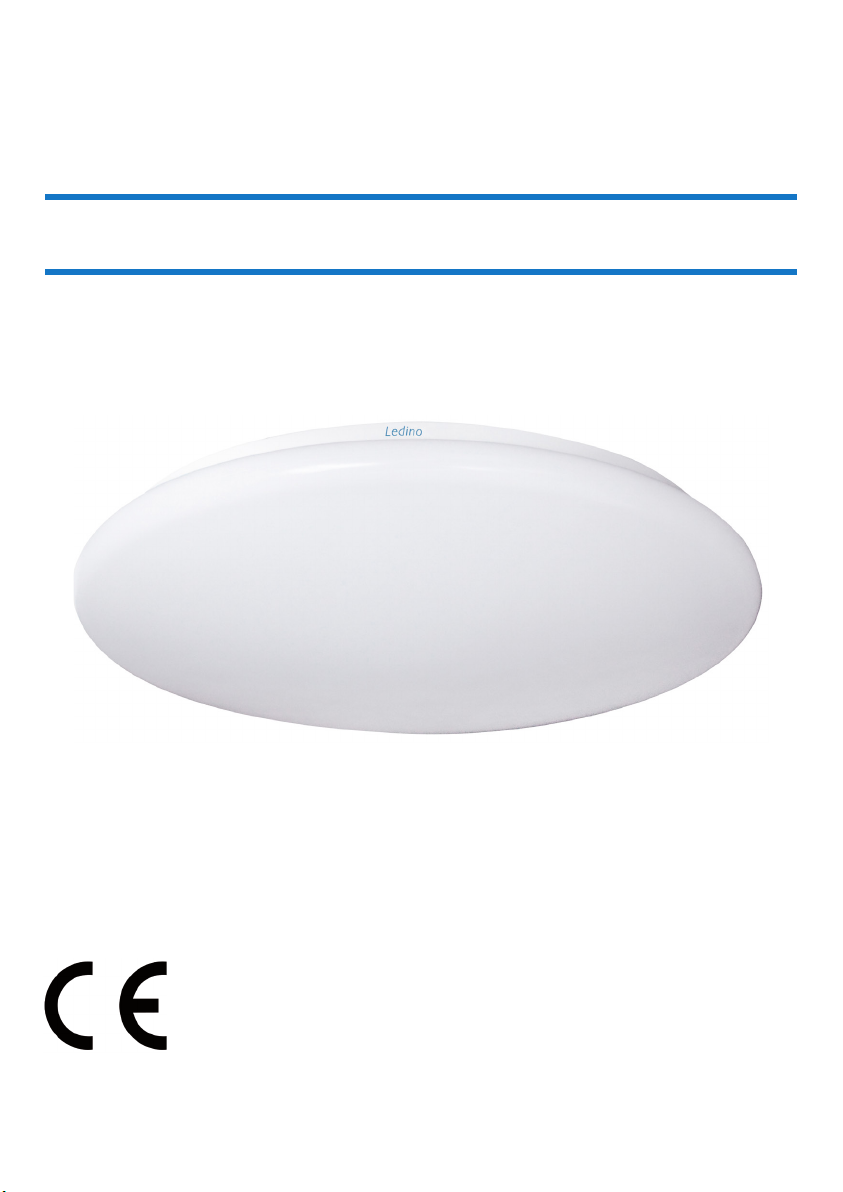

Instruction Manual
LED Ceiling Light
11200184003320 Porz 3
IP44
Ledino LED LIGHTING
the energy saving company

6
11200184003320 Porz 3
18 W, 1450 lm, Ø 328 mm x 77 mm, 4000 K
IMPORTANT:
Read all instructions (Instruction manual + Important information for the installation of LED
luminaires!) carefully.
Only use the unit as described in these instructions. Any other use will be deemed as not
in accordance with the instructions and may lead to damage to property or even injury to
persons. The manufacturer accepts no liability for damage caused by use not in accordance
with the instructions.
If you do not understand this instruction, contact your dealer.
Check the device for transport damage. Those has to be reported to the forwarder/carrier.
SAFETY:
Danger to life! The wiring must run according to local statutory regulations and guidelines.
All work must be carried out only by a qualied electrician.
Do not install the light in near of open re, in very hot areas or in humid environment.
For a tightness level according to IP44, the cable in the cable grommet and the screws to
housing must be sealed properly.
Before drilling, make sure that no power, water or gas lines are present where the light is to
be mounted.
WARNING:
Disconnect power during installation and before servicing. These procedures should only
be performed by a qualied electrician. Supply power should be turned o󱐯 when replacing
components or checking connections. Never perform maintenance or cleaning while electric
tension is not de-energized.
For your own protection, please wear protective goggle and dust mask.
Important note – Staircase lighting!
When using our non-dimmable LED wall and ceiling luminaires in combination with a stair-
case switch relay, please note that these luminaires can be easily operated in the mode of
simple on / o󱐯 switching. An electronic control with shutdown warning by e. g. short dim-
ming or ashing leads to interference up to failure.

Schwarz,
o. Braun,
o. Grau
Mitte:
Gelb/ Grün
Blau
3
Montage
Achtung!
Die Kuppel nicht im unmontierten Zustand aufsetzen und verriegeln.
Die Kuppel lässt sich Aufgrund der Dichtung und der schlechten Gri󱐰gkeit der
Grundplatte schwer lösen.
Die Stromzufuhr für die Zuleitung abschalten!
Bild 1: Die Bohrlöcher an den entsprechenden Stellen anzeichnen, die Löcher
bohren und die Dübel einsetzen. Bei Holzwänden oder Leichtbauwänden
passendes Material verwenden.
Die Zuleitung durch die Dichtung in der Grundplatte schieben.
Einen Dichtungsring auf jede der 3 Schrauben schieben und die Grundplatte
an die Wand/Decke schrauben.
Achten Sie auf eine richtige Abdichtung und den korrekten Sitz aller
Dichtungen, um den Spritzwasserschutz (IP44) zu gewährleisten.
Bild 2: Die stromlose Zuleitung lt. gesetzlicher Richtlinie vorbereiten.
Das Kabel lt. Kennzeichnung anschließen.
Bild 3: Die Kuppel auf die Grundplatte aufsetzen und mit einer kurzen
Rechtsdrehung verriegeln (Bajonett-Verriegelung).
Die Stromzufuhr wieder einschalten.
Bild 1 Bild 2 Bild 3
Wichtiger Hinweis! LED-Leuchten erzeugen hohe Einschaltschaltstromspitzen. Ergänzend zu
den beschriebenen Montagevoraussetzungen (siehe Beiblatt: Wichtige Informationen zur Installation
von LED-Leuchten) sollten von dieser Leuchte max. 8 Stück in einem Stromkreis installiert werden.
Andere Abnehmer, wie z.B. Motoren, sollten in diesem Stromkreis nicht angeschlossen werden.
