LEGRAND 675 46 User manual

Notice d’installation
Installation manual
Video Display
675 46
Part. U4568A - 04/10-02 PC

Français 3
FR
English 25
UK

3
Index
1  INTRODUCTION________________________________________________ 4
1.1 - Recommandations et conseils_______________________________________ 4
1.2 - Contenu de l’emballage ____________________________________________ 4
2  DESCRIPTION _________________________________________________ 5
2.1 - Fonctions principales ______________________________________________ 5
2.2 - Vue frontale______________________________________________________ 6
2.3 - Touches fonctions interphone vidéo _________________________________ 7
2.4 - Touches de navigation _____________________________________________ 7
2.5 - Touche fonctions répondeur ________________________________________ 7
2.6 - Vue postérieure___________________________________________________ 8
3  INSTALLATION ________________________________________________ 9
3.1 - Installation sous boîtier encastré_____________________________________ 9
4  CONFIGURATION RAPIDE ________________________________________ 10
5  CONFIGURATION AVANCÉE _______________________________________ 13
5.1 - Flexibilité dans la composition _____________________________________ 13
5.2 - Personnalisation des textes ________________________________________ 14
5.3 - Autres fonctions _________________________________________________ 15
5.4 - Connexion au PC ________________________________________________ 16
6  PARAMÈTRES ________________________________________________ 17
6.1 - Menu configuration ______________________________________________ 18
7  ANOMALIES ET SOLUTIONS _______________________________________ 22
7.1 - Modalité Push to talk _____________________________________________ 23
8  APPENDICE _________________________________________________ 24
FR

4
1.1 - Recommandations et conseils
Avant de procéder à l’installation, il est important de lire attentivement le présent manuel. La
garantie est automatiquement invalidée en cas de négligence, d’utilisation impropre et d’inter-
ventions effectuées par un personnel non autorisé.
Par conséquent, la Video Display:
– doit être installée uniquement en intérieur;
– ne doit pas être exposée à des infiltrations ni à des éclaboussures d’eau;
– doit être utilisée uniquement sur des systèmes d’interphone vidéo à 2 fils Legrand.
1.2 - Contenu de l’emballage
L’emballage contient:
●Video Display
●Notice d'installation
●Notice d’emploi
●CD
1 - Introduction

5
2 - Description
2.1 - Fonctions principales
Video Display Legrand représente l'évolution de l'interphone vidéo qui s'intègre à la gestion de
l'installation domestique. Outre l'intégralité des fonctions de la vidéophonie numérique à 2 fils,
sur les installations incluant le système My Home Legrand multimédia, Video Display permet
de contrôler toute l'habitation: de la sécurité au confort et aux loisirs (visualisation de l'état des
alarmes, diffusion sonore et réglage de la température dans chaque pièce).
Video Display est doté d'un moniteur LCD couleur de 3,5", d'un menu à icônes, de touches de
navigation dans le menu et de touches dédiées aux fonctions de vidéophonie.
INTÉGRATION
Communication:
Permet l'accès, depuis la page principale du menu à diverses fonctions vidéophoniques prédé-
finies:
INTERCOM – intercom appel vers poste interne
CAMÉRA – activation directe de la caméra associée au poste externe ou indépendante pour
contrôle vidéo
ACTIVATION – activation directe de l'actionneur associé au poste externe
SÉLECTION CYCLIQUE – activation cyclique des caméras présentes sur l'installation
RÉPONDEUR – permet d’enregistrer depuis le poste externe des messages audio/vidéo en cas
d’absence ; il est également possible de laisser des mémos directement depuis le vidéophone.
Scénarios:
Permet d'activer les cinq premiers scénarios mémorisés sur le module scénarios.
Alarmes:
Permet de visualiser les zones partialisées, l'état du système et les trois dernières alarmes reçues
accompagnées des informations correspondantes (type d'alarme).
Diusion sonore:
Permet de gérer la diffusion sonore numérique Legrand et de cycler les sources et les morceaux/
stations de la source active.
Thermorégulation:
Permet d'effectuer le monitorage de l'état de la centrale de thermorégulation, de visualiser et de
régler la température (en manuel) dans les différentes pièces de l'habitation et de sélectionner
l'état de Protection/Hebdomadaire/Off.

6
2.2 - Vue frontale
2 - Description
1 Micro.
2 Moniteur LCD couleur: visualise les menus guidant les opérations d’utilisation et de program-
mation et montre les images captées par le poste externe ou par d’autres caméras.
3 Clavier de navigation: permet la navigation d’un menu à l’autre, la confirmation (touche OK)
ou l’annulation (touche C) des opérations de programmation.
4 Touche allumage poste externe et cyclique.
5 Touche de connexion: active/désactive la connexion.
6 Voyant de connexion.
7 Haut-parleur.
8 Voyant serrure.
9 Touche serrure: permet d’activer la serrure électrique du poste externe associé ou connecté.
10 VOYANT indicateur état répondeur.
11 Bouton d’activation/désactivation de la fonction répondeur.
12 Voyant d’exclusion appel.
OK C –+
2
1
3
5
687
9
10
11
12
4

7
2 - Description
2.4 - Touches de navigation
Touche OK
Permet d’accéder au menu et de conrmer la sélection eectuée.
Touche C
Pour revenir à la page précédente. Quand est visualisée la pre-
mière page, éteint le moniteur.
Touches
Dans les diérents menus, permettent de sélectionner respecti-
vement l’option précédente ou suivante.
Touches
- +
Dans les diérents menus, permettent de modier les valeurs
programmées.
En connexion audio/vidéo permettent l’accès rapide aux réglages
audio/vidéo.
2.5 - Touche fonctions répondeur
ON/OFF
Active/désactive le moniteur du répondeur de la porte d’entrée
(le VOYANT rouge indique l’activation).
NOTE 1 : toutes les fonctions répondeur sont contrôlées par un menu ; accès par
l’intermédiaire d’une icône de menu prévue à cet eet.
NOTE 2 : dans chaque appartement, il est possible d’activer UN SEUL répondeur.
NOTE 3: activer la fonction Répondeur depuis le menu Options (voir chapitre
correspondant).
2.3 - Touches fonctions interphone vidéo
Activation Poste externe/Cyclage
Active l’allumage du Poste externe associé et, si présents, permet
le cyclage des autres Postes externes/caméras.
Touche serrure
En connexion, ouvre la serrure du Poste externe connecté et au
repos celle du Poste externe associé.
Le voyant conrme l’activation.
Touche connexion
Désactive/active la connexion. Après réception d’un appel, le
voyant clignote et durant la conversation, il reste allumé sans
clignoter.Au repos, active la fonction "cherche-personne" (si
activée).

8
2.6 - Vue postérieure
2 - Description
1Connecteur Mini-USB de connexion au PC
2Logement des configurateurs
3Connecteur d’alimentation supplémentaire
4Microinterrupteur ON/OFF de terminaison de ligne
5Connexion au BUS du système numérique à 2 fils Legrand
2
5
4
3
1

9
3.1 - Installation sous boîtier encastré
Une fois tous les branchements réalisés, fixer leVideo Display au boîtier d’encastrement en veillant
à disposer les fils de telle sorte qu’ils ne soient pas endommagés.
Terminer l’installation en montant la plaque dans l’esthétique voulue.
3 - Installation
2
682 06
685 06
3
1
801 24
Pour l’installation du Video Display, prévoir un boîtier d’encastrement 801 24.

10
N= (en double chiffre) adresse du dispositif sur le système d’interphone vidéo
P= adresse du Poste Externe associé au dispositif
M= modalité (définit la page principale du menu et, conséquemment, les fonctions utilisables).
ATTENTION
Si le dispositif est physiquement configuré, la configuration NE PEUT PAS ÊTRE MODIFIÉE depuis
le menu.
La configuration rapide est recommandée pour les installations d’interphones vidéo standard
qui ne nécessitent pas de fonctions particulières et quand il est nécessaire de réduire les temps
d’installation. Dans ce cas, la configuration du dispositif s’effectue concrètement en installant les
configurateurs prévus à cet effet dans les logements N, P et M.
Le configurateur en M définit la modalité vidéophonique correspond à un réglage prédéfini de
cinq fonctions vidéophoniques.
CONFIGURATION RAPIDE AVEC CONFIGURATEUR M
Note: dans le cas où serait présente dans l’appartement l’interface d’appartement à 2 fils 634 38, il est
recommandé de configurer la Video Display par l’intermédiaire de la procédure de Configuration
Avancée.
4 - Configuration rapide
N
P M

11
Choix de la modalité M
La page principale du menu est constituée d’un ensemble de fonctions interphone
vidéo prédénies et sélectionnables avec M = 0 – 6.
La page principale du menu contient
cinq fonctions et l'option PARA-
MÈTRES qui renvoie à une page dé-
diée aux paramètres et aux congu-
rations du dispositif.
Si le Video Display est conguré avec N=1
appel N=2. S’il est conguré avec N=2 ap-
pel N=1
4 - Configuration rapide
M=3
M=2
M=6
M=5M=1
M=4
M=0
INTERCOM I
INTERCOM I ECLAIR. ESCAL
REPONDEURECLAIR. ESCAL
ECLAIR. ESCALREPONDEUR

12
Fin de la Configuration rapide
Après avoir configuré et alimenté laVideo Display, le“voyant CONNEXION”de couleur rouge se met
à clignoter pour indiquer que la configuration doit être terminée. Appuyer sur une quelconque
touche, sur le moniteur de la Video Display s’affiche ensuite le menu de sélection de la langue.
Sur le moniteur s’affiche une page de récapitulation de
la configuration effectuée.
Le moniteur et le VOYANT connexion s’éteignent.
La Video Display est prête pour le fonctionnement
normal.
INTERCOMMUNICANT: appel intercommunicant au Poste Interne avec adresse identique à
celle duVideo Display augmenté d’un nombre égal à celui indiqué par l'icône sélectionnée.
(ex.: INTERCOMMUNICANT 4, appel intercommunicant adressé au Poste Interne avec N+4)
CAMÉRA: activation directe de la caméra avec adresse identique à celle du Poste Externe
associé augmenté d’un nombre égal à celui indiqué par l'icône sélectionnée.
(ex.: CAMERA 2: active la caméra avec adresse P+2)
ACTIVATION: activation d’un actionneur avec adresse identique à celle du Poste Externe
associé augmenté d’un nombre égal à celui indiqué par l'icône sélectionnée.
(ex.: ACTIVATION 2, ouverture serrure du Poste Externe (configuré avec P+2) de manière
directe sans appel, activation actionneur 634 31 (configuré avec P+2 et MOD=5) ou acti-
vation actionneur 634 33 (configuré avec P+2).
CYCLER CAMÉRAS: active cycliquement les caméras présentes sur l’installation à partir
du Poste Externe associé P (est effectué un unique cycle complet).
RÉPONDEUR: permet d’enregistrer depuis le poste externe des messages audio/vidéo
en cas d’absence ; il est également possible de laisser des mémos directement depuis
le vidéophone
Sélectionner CONFIRMER
Sélectionner la langue voulue
parmi celles présentes.
Appuyer sur OK pour confirmer
le choix
Appuyer sur OK pour confirmer
la configuration
ÉCLAIRAGE ESCALIER: active le relais qui commande l’allumage de la lumière dans les
escaliers.
4 - Configuration rapide
RESUME CONFIG.
ADRESSE N : 01
ADRESSE P : 02
MODALITE M : 06
> FIN CONFIGURATION
SELECTIONNER LANGUE
SELECTIONNER LANGUE
LANGUE: - FRANÇAIS +
LANGUE: - FRANÇAIS +
> CONFIRMER
> CONFIRMER

13
La Configuration depuis PC, réalisable par l'intermédiaire du logiciel VideoUnitConfig présent sur le
CD, permet de configurer la page principale du menu sans les contraintes de fonctions prédéfinies.
Chaque fonction peut être personnalisée au niveau type, paramètres et texte.
●Une plus grande flexibilité dans la composition du menu.
●La personnalisation des textes.
●D’autres fonctions pour la gestion des installations domotiques.
●sur la page initiale, il est possible, le rappel d’une page de second niveau contenant des
fonctions mixtes
●ajouter à la page initiale ou à une page de second niveau, les commandes BUREAU PRO-
FESSIONNEL, MAINS LIBRES et CHERCHE-PERSONNE, qui différemment sont accessibles
uniquement depuis le menu PARAMÈTRES.
5.1 - Flexibilité dans la composition
●composer la page initiale sur la base des fonctions et des systèmes domotiques effective-
ment présents sur l’installation
5 - Configuration avancée
PERSONNEL
PERSONNEL
CHAMBRE
CHERCHE-PERSONNE

14

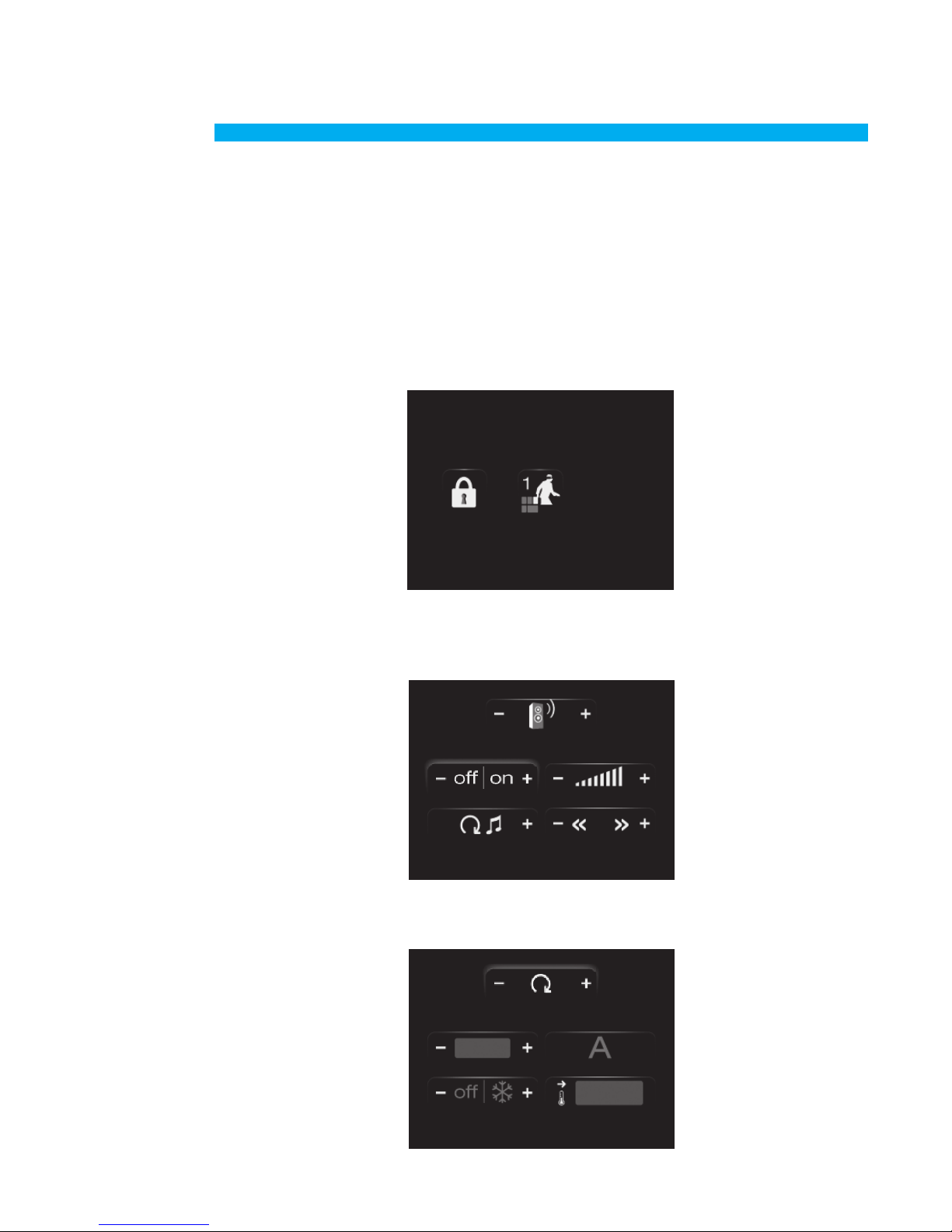

5.2 - Personnalisation des textes
Possibilité de personnaliser les options présentes dans le menu de la Video Display
(ex. SCÉNARIO 4 = SCÉN. Nuit, COMMUNICATION = Intercom interne appartement).
Par ailleurs pour les systèmes suivants, il est possible de::
ALARMES
●personnaliser les messages en associant un texte descriptif à la zone dont l’alarme provient
●changer l’association canal - type d’alarme
THERMORÉGULATION
●personnaliser la description de 10 zones de l’installation
DIFFUSION SONORE
●personnaliser la description de 6 Espaces/Points phoniques d’amplification
●personnaliser la description de 4 sources
5 - Configuration avancée
20.5 °C
22.5 (+2)
18.5°C
CHAMBRE A COUCHER
SALON
CD
CUISINE

15
5.3 - Autres fonctions
SCÉNARIOS et COMMUNICATION
A la page initiale, il est possible d’ajouter un ou plusieurs rappels d’options scénarios et com-
munication.
De la sorte, il est possible d’ajouter 30 fonctions scénarios ou communication.
DIFFUSION SONORE
●sélectionner et contrôler un maximum de 6 Espaces/Points phoniques d’amplification en
en indiquant l’adresse voulue,
●sélectionner et contrôler un maximum de 4 sources en en indiquant l’adresse voulue.
THERMORÉGULATION
●sélectionner et de contrôler un maximum de 10 zones de l’installation en en indiquant
l’adresse voulue.
Dans l’exemple ci-dessus, il est possible d’ajouter 12 fonctions de communication et 18 scénarios.
5 - Configuration avancée
COMMUNICATION
INTERCOM I SCENARIO I

16
Pour que la communication soit assurée, laVideo Display doit être alimentée et non configurée
physiquement.
5.4 - Connexion au PC
Pour transférer la configuration réalisée à l’aide du logicielVideoUnitConfig ou pour mettre à jour
le firmware, connecter le Video Display au PC à l’aide d’un câble USB-miniUSB.
5 - Configuration avancée
USB-miniUSB

17
Après avoir branché Video Display, il est possible de visualiser et de modifier les réglages de
configuration par l’intermédiaire du menu PARAMÈTRES.
Pour plus d'informations sur
les menus ci-contre, consulter
le Notice d'emploi présente
sur le CD fourni avec le dis-
positif.
AIRE RESERVÉE À LA
CONFIGURATION DU
DISPOSITIFS
! ATTENTION !
OPTIONS
PARAMÈTRES
MODALITÉ
CONFIGURATION PI
RESET
CONFIGURATION
REGLAGES
SERVICES
MESSAGGES
SONNERIES
INFORMATIONS
PARAMÈTRES
6 - Paramètres
PARAMÈTRES CONFIGURATION

18
Ensuite visualisé un message d’ATTENTION
ACCÈS AU MENU CONFIGURATION
6.1 - Menu configuration
Sélectionner CONFIGURATION
Appuyer sur OK pour confirmer
Sélectionner PARAMÈTRES
Appuyer sur OK pour confirmer
Sélectionner CONTINUER
Appuyer sur OK pour confirmer
Sélectionner SORTIR
Appuyer sur OK pour sortir
6 - Paramètres
! ATTENTION !
AIRE RESERVEE A LA
CONFIGURATION DU
DISPOSITIF!
> SORTIR
CONTINUER
! ATTENTION !
AIRE RESERVEE A LA
CONFIGURATION DU
DISPOSITIF!
SORTIR
> CONTINUER
PARAMETRES
CONFIGURATION

19
SECONDAIRE – Video Display configuré sur <OUI> permet
d’installer plusieurs Video Display configurée avec la même
adresse N (max 3: 1 MASTER – 2 SECONDAIRE).
Il est recommandé d’activer le répondeur sur le MASTER; si l’on
souhaite activer le répondeur sur un Video Display configuré
comme SECONDAIRE, il doit disposer d’une alimentation locale
CHERCHE-PERSONNE – Video Display configuré sur <OUI>
permet les appels cherche-personne.
ACTIVER RÉPONDEUR – Video Display configuré sur <OUI>, la
fonction RÉPONDEUR est activée.
HORLOGE MAITRE –Video Display configuré comme HORLOGE
MAITRE <OUI>, à intervalles réguliers, il envoie aux dispositifs
présents sur l’installation une info de synchronisation de l’heure.
Appuyer sur Cpour revernir à la
page précédente
6.1.1 - Options
En sélectionnant OPTIONS il est possible d’accéder aux paramètres de système suivants.
Sélectionner OPTIONS
Appuyer sur OK pour confirmer
Sélectionner (ex.: SECONDAIRE)
Sélectionner <NON> ou <OUI>
Appuyer sur OK pour confirmer
Sélectionner DEFAULT pour rétablir
les paramètres par défaut (toutes
<NON>)
6 - Paramètres
> OPTIONS
PARAMETRES MODALITE
CONFIGURATION PI
RESET
> SECONDAIRE <NON>
CHERCHE-PERSONNE <NON>
ACTIVER RÉPONDEUR <OUI>
HORLOGE MAITRE <NON>
DEFAUT
SECONDAIRE <NON>
CHERCHE-PERSONNE <NON>
ACTIVER RÉPONDEUR <OUI>
HORLOGE MAITRE <NON>
> DEFAUT

20
6.1.2 - Configuration poste interne
En sélectionnant CONFIGURATION PI, il est possible de modifier l’adresse (N) de la Video Display
et/ou du Poste Externe associé (P).
Sélectionner CONFIGURATION PI
Appuyer sur OK pour confirmer
Sélectionner CONFIRMER
Appuyer sur OK pour confirmer
6 - Paramètres
Appuyer sur OK pour confirmer
Programmer l'adresse
Sélectionner l'ADRESSE (N) et/
ou (P)
Sélectionner CONFIRMER
OPTIONS
PARAMETRES MODALITE
> CONFIGURATION PI
RESET
CONFIGURATION PI
> ADRESSE N : 01
ADRESSE P : 00
CONFIRMER
CONFIGURATION PI
ADRESSE N : 01
ADRESSE P : 00
> CONFIRMER
