LEGRAND E47ADCN User manual

U1046F-01PC-17W48
E47ADCN
BTicino SpA – Viale Borri, 231 – 21100 Varese – Italy – www.bticino.com
www.homesystems-legrandgroup.com
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20

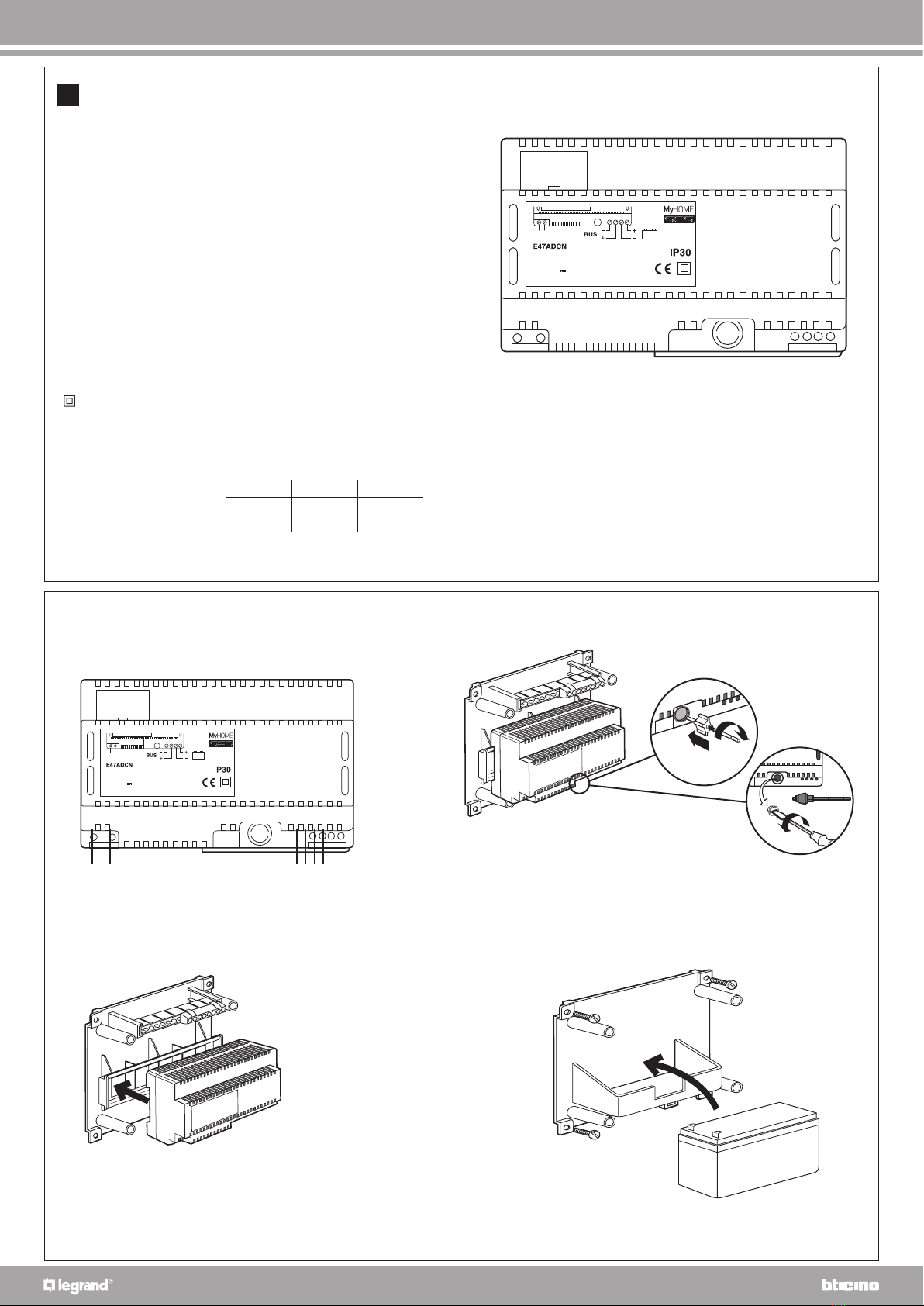

Installazione
IT Descrizione
Alimentatore da utilizzarsi per l’alimentazione del sistema antifurto in
abbinamento con la sirena esterna 4072A (opzionale), realizzato in contenitore
modulare per guida DIN (8 moduli). È progettato per l’installazione nei centralini
da parete F115/8A (BTicino).
L’alimentatore è realizzato per essere collegato a una batteria 12V – (6,5 – 24)Ah
per il funzionamento in tampone del sistema.
È consigliabile utilizzare per la batteria da 7,2 Ah un quadro murato con l’ausilio
degli F496/FF e F496/PF (BTicino).
Caratteristiche
- Alimentazione: 230 Vac ± 10% 50-60Hz
- Uscita: bifilare
- Corrente massima per impianto antifurto: 700 mA
- Corrente massima per impianto automazione: 1A
- Corrente di ricarica della batteria: 400 mA
- Tensione nominale in uscita 27,5 Vdc
- Autonomia impianto: vedi tabella BOX 5
- Grado di protezione IP30
- Temperatura di funzionamento: 5 – 40 °C
- Protezione antimanomissione mediante L4630
- Fusibile F1: F5AL
Simbolo per apparecchi in CLASSE II
Collegare i cavi di alimentazione 230V a.c. ai morsetti
(1) ed il BUS ai morsetti (2).
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20
1 2 3
1
Estrarre completamente il dispositivo di protezione.
2
1
90°
90°
2
Installare l’alimentatore all’interno del
centralino F115/8A (BTicino).
2
1
3
2
1
Installare la batteria tampone nell’apposita sede del
contenitore F115/8B (BTicino) da 7,2 Ah.
4
Nella tabella seguente viene indicato il massimo assorbimento che l’impianto deve avere a
seconda della batteria installata e del livello di autonomia richiesto.
In ogni caso l’assorbimento massimo non deve superare i 700 mA.
Tipo di batteria installata
7,2 Ah 12 Ah 24 Ah
Autonomia in caso di
mancanza di rete
24 h 110 mA 190 mA 380 mA
15 h 180 mA 300 mA 600 mA
8 h 340 mA 560 mA 700 mA

2
L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua, quando montato nel contenitore F115/8A (BTicino)
3
Nel caso si intenda proteggere il vano
batteria, collegare il contatto presente sul
contenitore F115/8B (BTicino) (4) ad una
linea tamper.
4
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20
EN
Description
Power supply to be used for the burglar-alarm system power supply together with the
external siren item 4072A (optional), made in modular container for DIN rail (8 modules).
It is designed for installation in surface-mounted switchboards item F115/8A (BTicino).
The power supply is made to be connected to a 12V battery - (6.5 – 24) Ah for the system’s
back-up working.
It is recommended that the 7.2 Ah battery is installed on a distribution board flush mounted
to the wall using items F496/FF and F496/PF (BTicino).
Features
- Power supply: 230 Vac ± 10% 50-60Hz
- Output: two wire
- Maximum current for burglar-alarm system: 700 mA
- Maximum current for automation system: 1A
- Battery charging current: 400 mA
- Rated voltage in output 27.5 Vdc
- System lifetime: see table BOX 5
- Degree of IP protection: IP 30
- Operating temperature: 5 – 40 °C
- Protection against tampering by means of item L4630
- F1 Fuse: F5AL
Symbol for CLASS II devices
The following table gives the maximum absorption which the system must have
depending on the battery installed and the life-time level required.
In all cases the maximum absorption must not exceed 700 mA.
Type of battery installed
7,2 Ah 12 Ah 24 Ah
Lifetime when
there is
a power cut
24 h 110 mA 190 mA 380 mA
15 h 180 mA 300 mA 600 mA
8 h 340 mA 560 mA 700 mA
Collegare le batterie ai morsetti dell’alimentatore (3) utilizzando
l’apposito cavo completo di protezione con fusibile.
Prestare attenzione alla polarità della batteria durante il
collegamento.
12
Installare i coperchi di
chiusura dei contenitori.
3

3

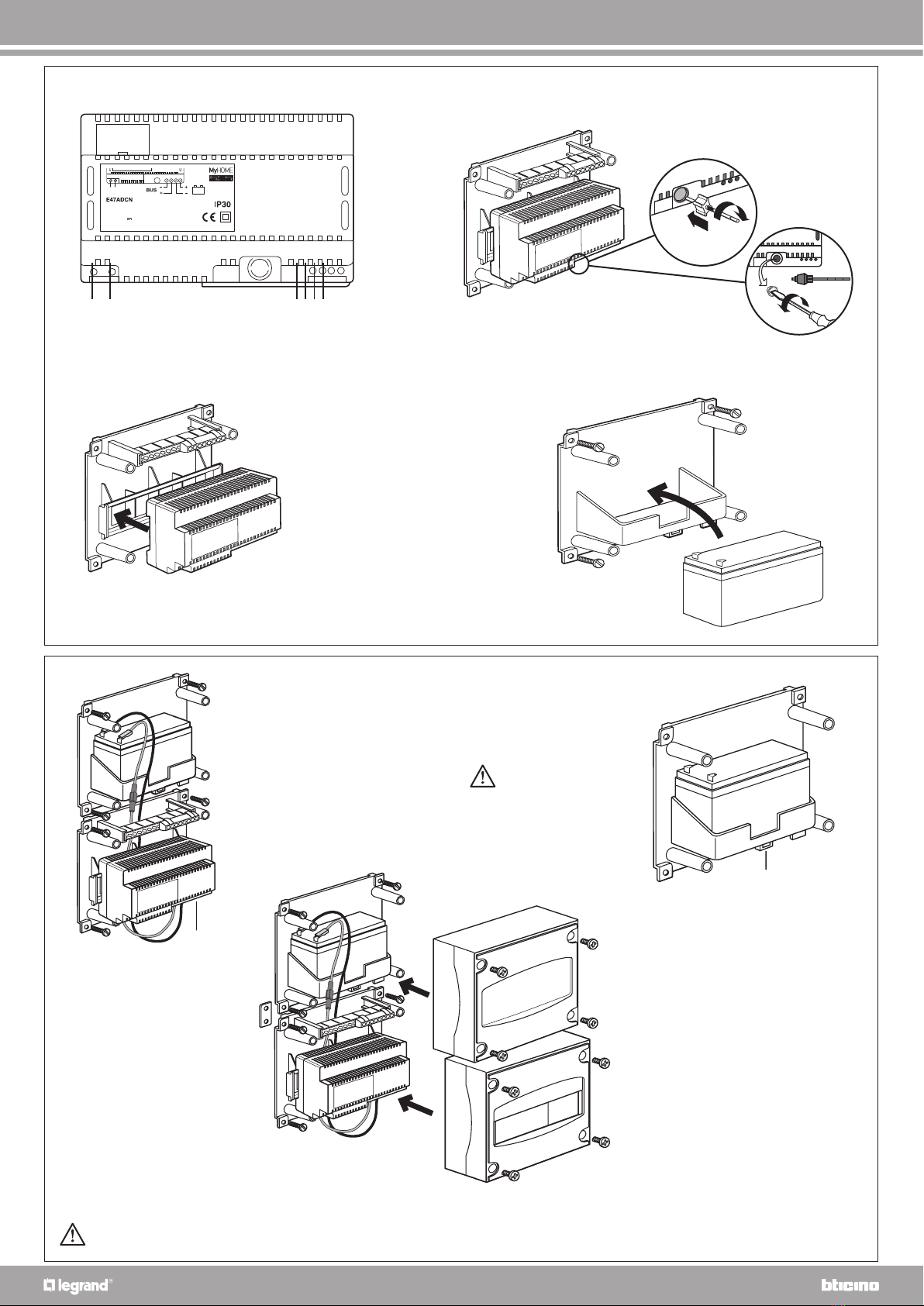

Installation
Connect the 230 Vac power supply wires to the terminals (1) and the
telephone pair to the terminals (2).
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20
1 2 3
1
2
1
Extract the protection device completely.
90°
90°
2
Install the power supply inside the switchboard item F115/8A (BTicino)
2
1
3
2
1
Install the back-up battery in the socket of
container item F115/8B (BTicino) 7.2 Ah.
4
When fitted inside the F115/8A (BTicino) enclosure, the device must be kept away from water drips and sprays.
3

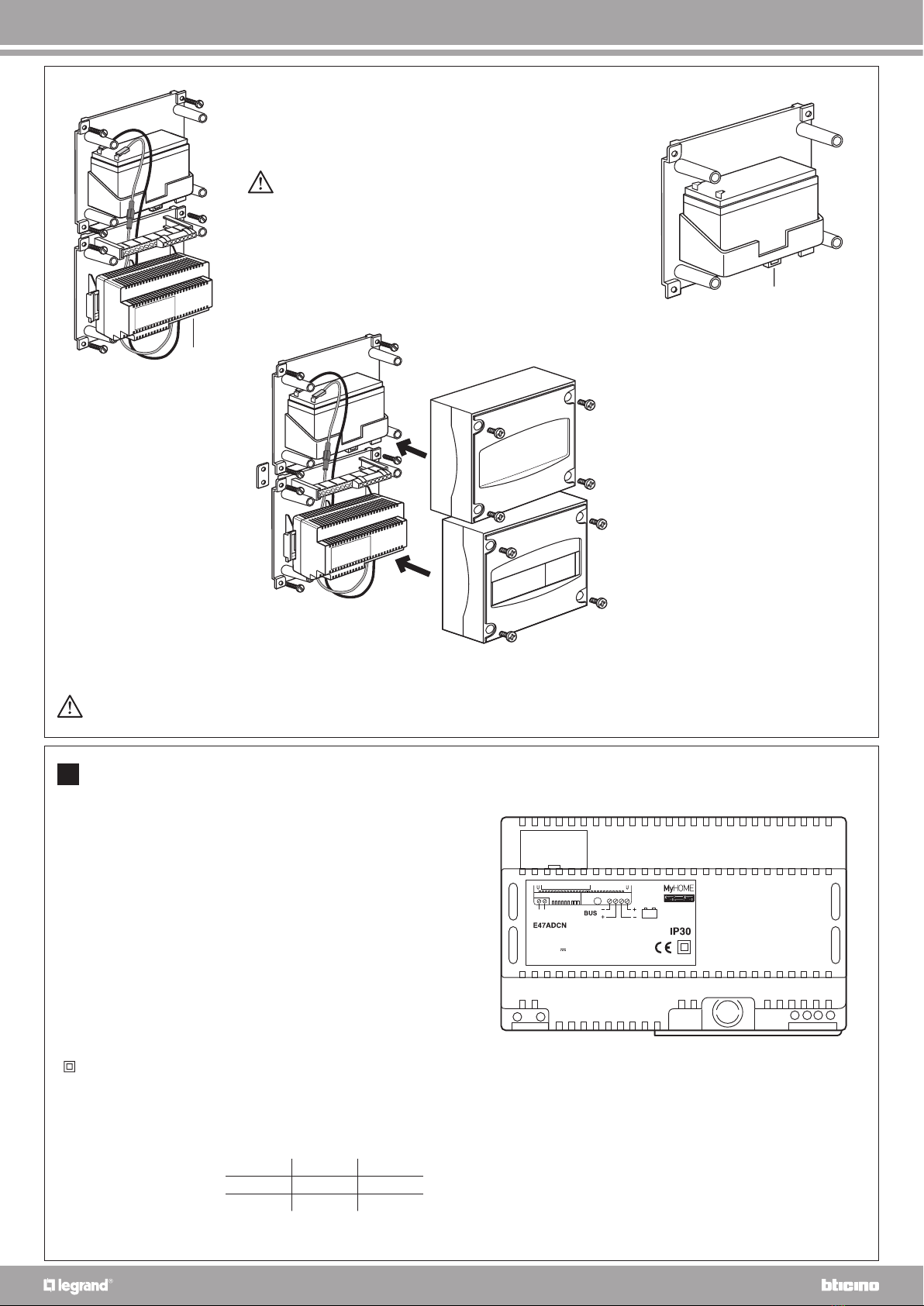

If you want to protect the battery
compartment, connect the contact on the
container item F115/8B (BTicino) (4) to a
tamper line.
4
Connect the batteries to the power supply terminals (3) using the
correct wire complete with protection with fuse.
Be careful with the battery polarity during the
connection.
1 2
Install the container
closing covers
3

4
Installation
Brancher les câbles d’alimentation 230Vca aux bornes (1)
et le câble pair téléphonique aux bornes (2).
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20
1 2 3
1
2
1
Extraire complètement le dispositif de protection.
90°
90°
2
Installer l’alimentateur à l’intérieur de la
centrale F115/8A (BTicino).
2
1
3
2
1
Installer la batterie tampon
dans le logement prévu à cet effet du
boîtier F115/8B (BTicino) de 7,2 Ah.
4
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20
FR
Description
Alimentateur à utiliser pour l’alimentation du système alarme intrusion avec sirène externe
4072A (option), réalisé sous boîtier modulaire pour guide DIN (8 modules).
Il est conçu pour l’installation sur centrales murales F115/8A (BTicino).
L’alimentateur est conçu pour être branché à une batterie 12V – (6,5 – 24) Ah pour le
fonctionnement du système en alimentation de secours.
Pour la batterie de 7,2 Ah, il est recommandé d’utiliser un tableau mural encastré avec les
articles F496/FF et F496/PF (BTicino).
Caractéristiques
- Alimentation: 230 Vac ± 10% 50-60Hz
- Sortie: bifilaire
- Courant maximum pour système alarme intrusion: 700 mA
- Courant maximum pour système d’automation: 1A
- Courant de charge de la batterie: 400 mA
- Tension nominale en sortie 27,5 Vdc
- Autonomie installation: voir tableau BOX 5
- Degré de protection: IP30
- Température de fonctionnement: 5 – 40 °C
- Protection anti-effraction avec L4630
- Fusible F1: F5AL
Symbole pour les appareils de CLASSE II
Dans le tableau ci-dessous est indiquée l’absorption maximum que l’installation doit avoir
en fonction de la batterie installée et du niveau d’autonomie requis.
L’absorption ne doit en aucun cas dépasser 700 mA.
Type de batterie installée
7,2 Ah 12 Ah 24 Ah
Autonomie en cas
de coupure de
courant
24 h 110 mA 190 mA 380 mA
15 h 180 mA 300 mA 600 mA
8 h 340 mA 560 mA 700 mA

5
L’appareil ne doit pas être exposé aux écoulements ni aux projections d’eau, quand il est monté dans le conteneur F115/8A (BTicino).
3
Pour protéger le logement batterie,
brancher le contact présent sur le boîtier
F115/8B (BTicino) (4) à une ligne tamper.
4
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20
DE
Beschreibung
Netzgerät zur Speisung des Diebstahlschutzsystems, das zusammen mit der externen Sirene
4072A (Option) zu verwenden ist und mit einer modularen Schachtel für Schiene DIN
(8 Module) ausgestattet ist. Das Netzgerät ist zur Installation in den an der Wand montierten
Zentralen F115/8A (BTicino) entwickelt worden. Das Netzgerät muss an eine Batterie zu
12V - (6,5 – 24)Ah für den Pufferbetrieb des Systems angeschlossen werden.
Für die Batterie zu 7,2 Ah ist ein eingemauerter Kasten mit Hilfe der F496/FF und F496/PF
(BTicino) zu empfehlen.
Eigenschaften
- Speisung 230 Vac ± 10% 50-60Hz
- Ausgang: zweidrähtig
- Höchststrom für Diebstahlschutzanlage: 700 mA
- Maximaler Strom der Automationsanlage: 1A
- Batterie-Aufladestrom: 400 mA
- Nennspannung am Ausgang 27,5 Vdc
- Autonomia impianto: vedi tabella BOX 5
- Schutzklasse: IP30
- Betriebstemperatur: 5 – 40 °C
- Aufbrechsicherung durch L4630
- Sicherung F1: F5AL
Symbol für Geräte der Klasse II
In der nachstehenden Tabelle ist die maximale Stromaufnahme der Anlage je nach
installierter Batterie und benötigte Autonomie angegeben.
Die maximale Stromaufnahme darf auf jeden Fall den Wert von 700 mA nicht
überschreiten.
Typ der installierten Batterie
7,2 Ah 12 Ah 24 Ah
Autonomie bei
Stromausfall
24 h 110 mA 190 mA 380 mA
15 h 180 mA 300 mA 600 mA
8 h 340 mA 560 mA 700 mA
Brancher la batterie aux bornes de l’alimentateur (3) en utilisant
le câble à fusible de protection.
Veiller à respecter la polarité de la batterie durant le
branchement.
12
Mettre en place les couvercles
de protection sur les boîtiers.
3

6
Installation
Die Speisekabel 230 V a.c. an die Klemmen (1) und die
Telefonschleife an die Klemmen (2) schließen.
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20
1 2 3
1
2
1
Schutzvorrichtung ganz abnehmen.
90°
90°
2
Das Netzgerät in die Zentrale F115/8A (BTicino) installieren.
2
1
3
2
1
Pufferbatterie in den Sitz der Schachtel
F115/8B (BTicino) da 7,2 Ah installieren.
4
Das Gerät darf nicht Wassertropfen oder –Spritzer ausgesetzt werden, wenn es im Gehäuse F115/8A (BTicino) montiert ist.
Falls der Batteriesitz geschützt werden soll,
den Kontakt an der Schachtel F115/8B
(BTicino) (4) an eine Tamper-Linie schließen.
4
3
Die Batterie an die Klemmen des Netzgeräts (3) durch das
entsprechende Kabel mit Sicherung schließen.
Beim Anschluss auf die Batteriepole achten.
1 2
Die Deckel anbringen, um die
Schachteln zu verschließen.
3

7
Instalación
Conecte los cables de alimentación 230V a.c. a los bornes (1)
y el cable telefónico a los bornes (2).
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20
1 2 3
1
2
1
Extraiga completamente el dispositivo de protección.
90°
90°
2
Instale el alimentador en el interior de la
centralita F115/8A (BTicino).
2
1
3
2
1
Instale la batería tampón en el correspondiente
alojamiento de la caja F115/8B (BTicino) da 7,2 Ah.
4
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20
ES
Descripción
Alimentador utilizado para la alimentación del sistema de antirrobo en combinación con la
sirena exterior 4072A (opcional), realizado en una caja modular para guía DIN (8 módulos).
Se ha diseñado para la instalación en centralitas de pared F115/8A (BTicino). El
alimentador se ha realizado para ser conectado a una batería de 12V – (6,5 – 24)Ah para el
funcionamiento en tampón del sistema.
Es aconsejable utilizar para la batería de 7,2 Ah un cuadro empotrado en la pared usando los
F496/FF y F496/PF (BTicino).
Características
- Alimentación: 230 Vac ± 10% 50-60Hz
- Salida: de dos hilos
- Corriente máxima para sistema de antirrobo: 700 mA
- Corriente máxima para sistema de automatización: 1A
- Corriente de recarga de la batería: 400 mA
- Tensión nominal a la salida 27,5 Vdc
- Autonomía del sistema: véase la tabla de la sección 5
- Grado de protección: IP30
- Temperatura de funcionamiento: 5 – 40 °C
- Protección antimanipulación mediante L4630
- Fusible F1: F5AL
Símbolo para aparatos de CLASE II
En la tabla siguiente se indica la máxima absorción que el sistema debe tener en función
de la batería instalada y el nivel de autonomía requerido.
En todo caso la absorción máxima no debe exceder los 700 mA.
Tipo de batería instalada
7,2 Ah 12 Ah 24 Ah
Autonomía en
caso de
falta corriente
24 h 110 mA 190 mA 380 mA
15 h 180 mA 300 mA 600 mA
8 h 340 mA 560 mA 700 mA

8
El aparato no debe estar expuesto a goteo o salpicones de agua, cuando está montado en la caja F115/8A (BTicino).
3
Si desea proteger el compartimiento de
la batería, conecte el contacto presente
en la caja F115/8B (BTicino) (4) a una línea
anti-intrusión.
4
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20
NL
Beschrijving
Voeder te gebruiken voor de voeding van het systeem van inbraakalarm in combinatie met
de externe sirene 4072A (optional), gerealiseerd in een modulaire bak voor geleiding DIN
(8 modules).
Werd ontworpen voor de installatie in de centrales aan de wand F115/8A (BTicino).
De voeder werd gerealiseerd om verbonden te worden met een batterij 12V – (6,5 – 24)
Ah voor de bufferwerking van het systeem. Men raadt aan voor de batterij van 7,2 Ah een
gemetseld schakelbord te gebruiken met behulp van de F496/FF en F496/PF (BTicino).
Karakteristieken
- Voeding: 230 Vac ± 10% 50-60Hz
- Uitgang: tweedraden
- Maximum stroom voor installatie inbraakalarm: 700 mA
- Maximum stroom voor installatie automatisering: 1A
- Stroom van opladen batterij: 400 mA
- Nominale spanning in uitgang 27,5 Vdc
- Autonomie installatie: zie tabel BOX 5
- Graad van bescherming: IP30
- Bedrijfstemperatuur: 5 – 40 °C
- Bescherming tegen schending middels L4630
- Zekering F1: F5AL
Symbool voor apparaten ingedeeld in KLASSE II
In de volgende tabel wordt de maximum absorptie aangegeven die de installatie moet
hebben in functie van de geïnstalleerde batterij en van het gevraagde niveau van
autonomie. De maximum absorptie mag geenszins de 700 mA overschrijden.
Type van geïnstalleerde batterij
7,2 Ah 12 Ah 24 Ah
Autonomie in
geval van
Gebrek aan net
24 h 110 mA 190 mA 380 mA
15 h 180 mA 300 mA 600 mA
8 h 340 mA 560 mA 700 mA
Conecte las baterías a los bornes del alimentador (3) utilizando el cable
correspondiente dotado de protección con fusible.
Prestare atención a la polaridad de la batería durante la
conexión.
12
Instale las tapas de cierre
de las cajas
3

9
Installatie
De voedingskabels 230V a.c. verbinden met de klemmen (1) en de
dubbele telefoonlus met de klemmen (2).
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20
1 2 3
1
2
1
De beschermende inrichting volledig uittrekken.
90°
90°
2
De voeder installeren aan de binnenkant van de centrale
F115/8A (BTicino).
2
1
3
2
1
De bufferbatterij installeren in de
desbetreffende behuizing van de bak
F115/8B (BTicino) van 7,2 Ah.
4
Het toestel mag niet blootgesteld zijn aan druipwater of aan waterspatten, wanneer het gemonteerd is in de bak F115/8A (BTicino).
Ingeval men de batterijruimte wenst te
beschermen, het contact dat aanwezig is op
de bak F115/8B (BTicino) (4) verbinden met
een tamperlijn.
4
3
De batterijen verbinden met e klemmen van de voeder (3)
gebruikmakend van de desbetreffende kabel met de bescherming
met zekering.
Letten op de polariteit van de batterij
tijdens de verbinding.
1 2
De deksels voor de sluiting van
de bakken installeren
3

10
Instalação
Conectar os cabos de alimentação 230Vca com os bornes
e o par telefónico com os bornes (2).
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20
1 2 3
1
2
1
Extrair completamente o dispositivo de protecção.
90°
90°
2
Instalar o alimentador dentro da central
F115/8A (BTicino).
2
1
3
2
1
Instalar a bateria tampão no alojamento apropriado
da caixa F115/8B (BTicino) da 7,2 Ah.
4
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20
PT
Descrição
Alimentador a ser utilizado para a alimentação do sistema de antifurto junto com a sirena
externa 4072A (opcional), realizado em caixa modular para guia DIN (8 módulos).
Foi planeado para a instalação nas centrais de parede F115/8A (BTicino). O alimentador foi
realizado para ser conectado com uma bateria 12V – (6,5 – 24)Ah para o funcionamento em
tampão do sistema.
Recomenda-se utilizar para a bateria de 7,2 Ah um quadro colocado na parede com o auxílio
dos artigos F496/FF e F496/PF (BTicino).
Características
- Alimentação: 230 Vac ± 10% 50-60Hz
- Saída: bifilar
- Corrente máxima para instalação antifurto: 700 mA
- Corrente máxima para a instalação:‘A
- Corrente de recarregamento da bateria: 400 mA
- Tensão nominal em saída 27,5 Vdc
- Autonomia instalação: veja tabela BOX 5
- Grau de protecção: IP30
- Temperatura de funcionamento: 5 – 40 °C
- Protecção contra modificações mediante L4630
- Fusível F1: F5AL
Símbolo para aparelhos em CLASSE II
Na tabela seguinte está indicado a absorção máxima que a instalação deve ter de acordo
com a bateria instalada e com o nível de autonomia requerido.
De qualquer modo a absorção máxima não deve ultrapassar 700 mA.
Tipo de bateria instalada
7,2 Ah 12 Ah 24 Ah
Autonomia se
faltar
corrente eléctrica
24 h 110 mA 190 mA 380 mA
15 h 180 mA 300 mA 600 mA
8 h 340 mA 560 mA 700 mA

11
O aparelho não deve ficar exposto a estilicídio ou a borrifos de água, quando estiver montado no recipiente F115/8A (BTicino).
3
Caso se pretender proteger o vão da
bateria, conectar o contacto existente
na caixa F115/8B (BTicino) (4) com uma
linha tamper.
4
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20
AR
               
700

7,2 Ah 12 Ah 24 Ah
  
  

24 h 110 mA 190 mA 380 mA
15 h 180 mA 300 mA 600 mA
8 h 340 mA 560 mA 700 mA
Conectar as baterias com os bornes do alimentador (3) utilizando
o cabo de protecção apropriado com fusível.
Prestar atenção à polaridade da bateria durante a
conexão.
12
Instalar as tampas de fechar
as caixas.
3
 


4072°       
8DIN
BTicinoF115/8A
Ah24 ÷ 6,512
BTicinoF496/PFF496/FFAh 7,2

50-60 10%230

700
1
400
27,5
BOX 5

+40 ÷ +5
L4630



12

BUS 1     230    
2
12V
BUS 27V 1A BAT 400 mA
T=5÷40°C F1= F5AL
I MAX= 300 mA
230 ± 10% V~ 50-60Hz
08W20
1 2 3
1
2
1

90°
90°
2
BTicinoF115/8A
2
1
3
2
1
      
.Ah 7,2BTicinoF115/8B
4
BTicinoF115/8B

F115/8B     
BTicino
4
3
3       


1 2

3
