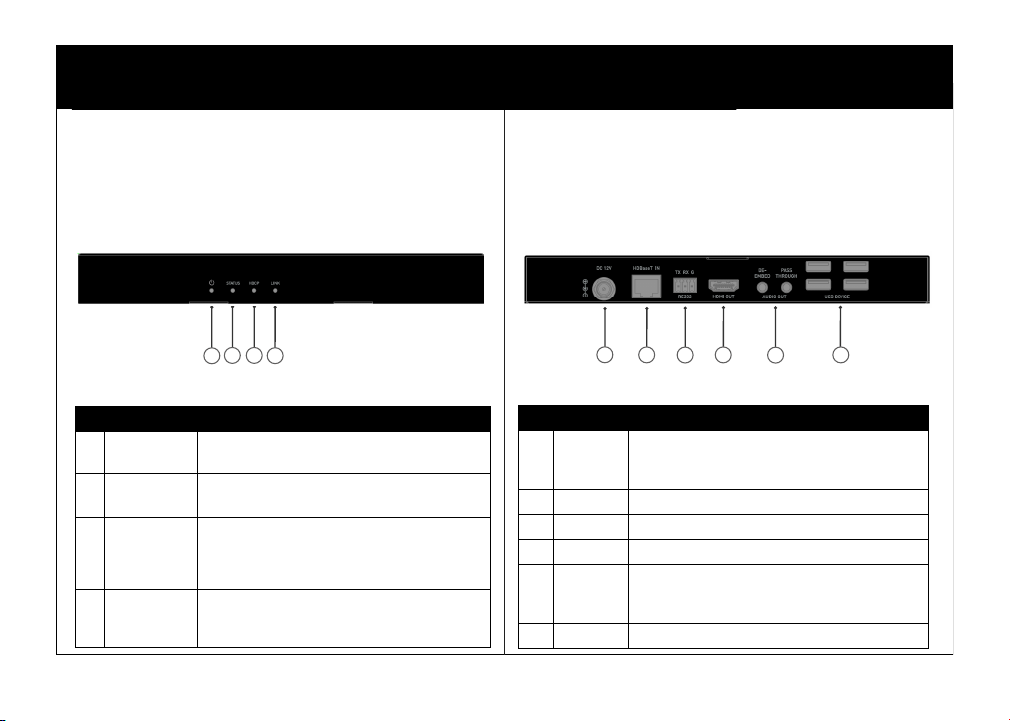

PRODUCT OVERVIEW
FRONT PANEL
2
FRONT PANEL DESCRIPTION
1 Power LED On: Power is applied to the device.
Off: No power is applied to the device.
2 Status LED Blinking: The device is working properly.
Off: The device is not working properly.
3 HDCP LED
On: HDCP protected content is being transmitted.
Blinking: Non-HDCP protected content is being transmitted.
Off: No content is being transmitted.
4 Link LED On: HDBT link is normal.
Off/Blinking: No HDBT link or link error.
REAR PANEL DESCRIPTION
5 DC 12V
Connect the power adapter provided.
Note: Standard PSE module inside to power the wall-plate
transmitter.
6 HDBT IN Connect to the transmitter via a Cat 5e/6/6a cable.
7 RS232 For RS232 pass-through.
8 HDMI OUT Connect to an HDMI display using an HDMI cable.
9 2x Audio Out Connect for analog audio de-embedding of HDMI output or
audio pass through from wall plate transmitter to receiver.
10 4x USB-A Connect up to four USB 2.0 devices.
234
1
Receiver Receiver
REAR PANEL
(US)
910 7
6
58
(US)
HDMI® HDBASET + 3.5MM, USB-A, AND RS232 OVER CAT AUDIO DE-EMBEDDING EX-
TENDER BOX RECEIVER - 4K 60HZ

FEATURES
• One-way Power over HDBaseT (PoH), so that the transmier can be powered by receiver
• Extend 4Kx2K at 60Hz (4:2:0) up to 130 and 1080p at 60Hz up to 230 with Cat 6a/7 cable
• Extend 4Kx2K at 60Hz (4:2:0) up to 115 and 1080p at 60Hz up to 200 with Cat 5e/6 cable
• HDMI 1.4 with 4K at 60Hz, 4:2:0, 8bit and HDCP 2.2 compliant
• Supports mul-channel audio formats, including PCM 2.0/5.1/7.1, Dolby TrueHD, Dolby Atmos,
DTS-HD Master Audio and DTS:X
• Audio out de-embedding, 3.5mm TRS female connectors, analog audio de-embedding of
HDMI output, only stereo
• Audio out pass through, 3.5mm TRS female connectors, analog audio pass through from
transmier to receiver, only stereo
• RS232 pass through via HDBT, 3-pin 3.5mm phoenix female connector, control the transmier
• Supports USB 2.0 pass through over HDBT, connecng up to 4 USB devices to the receiver

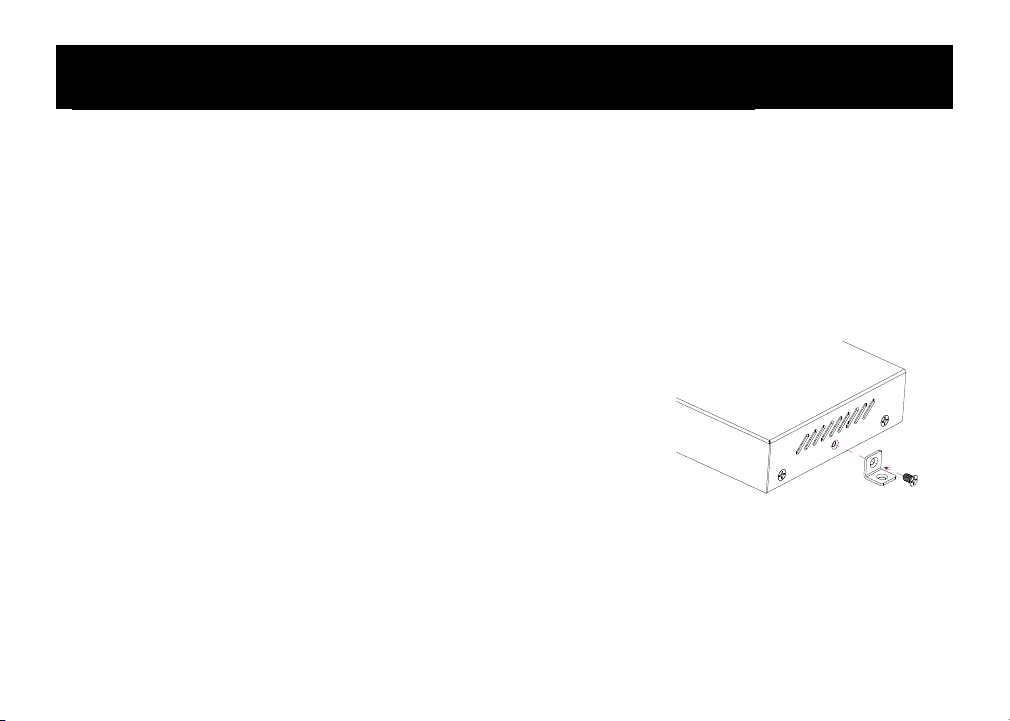

MOUNTING BRACKET INSTALLATION
Note: Before installaon, please ensure the unit is disconnected from the power source.
1. Choose a suitable locaon for mounng bracket installaon.
2. Posion and install the mounng brackets of the receiver with the two mounng screws
provided.
3. Mount and secure the receiver to a surface or a suitable locaon respecvely with
mounng screws.
CABLE INSTALLATION
Note: Before installing cables, please ensure the unit is disconnected from the power source.
1. Connect HDBT: Connect HDBT Out of the transmier to the HDBT IN of the receiver using a Cat 5e/6/6a cable.
2. Connect HDMI OUT: Connect an HDMI display device (e.g. TV, monitor, projector, LCD/LED display, etc.) to HDMI OUT of the receiver.
3. Connect AUDIO OUT: Connect an amplier to the AUDIO OUT of the receiver using a 3.5mm audio cable.
4. Connect USB DEVICES: Connect up to four USB devices (e.g. keyboard, mouse, USB camera, etc.) to the USB DEVICE ports of the receiver.
5. Power on all aached devices.
3
PACKAGE CONTENTS
• 1 x Receiver
• 1 x 3.5mm 3-Pin Phoenix connector
• 1 x 12V Power Adapter
• 2 x Mounng Bracket (with screws)
• 1 x Manual
(US)
(US)
HDMI® HDBASET + 3.5MM, USB-A, AND RS232 OVER CAT AUDIO DE-EMBEDDING EX-
TENDER BOX RECEIVER - 4K 60HZ

IMPORTANT SAFETY INFORMATION
Do not plug the unit in any outlet that does not have enough current to allow the device to function. Refer to the specifications in this
manual for power level of the unit.
Liquid: If this unit or it’s corresponding power adapter has had liquid spilled on or in it, do not attempt to use the unit. Do not attempt
to use this product in an outdoor environment as elements such as rain, snow, hail, etc. can damage the product.
In case of a storm, it is recommended that you unplug this device from the outlet.
Avoid placing this product next to objects that produce heat such as portable heaters, space heaters, or heating ducts.
THERE ARE NO USER SERVICEABLE PARTS. Do not attempt to open this product and expose the internal circuitry. If you feel that
the product is defective, unplug the unit and refer to the warranty information section of this manual.
C2G WARRANTY
At C2G we want you to be totally confident in your purchase. That is why we offer a warranty on this device. If you experience
problems due to workmanship or material defect for the duration of this warranty, we will repair or replace this device.
To request a Return Merchandise Authorization (RMA) number, contact customer service at 800-293-4970 or www.c2g.com.
4
(US)
HDMI® HDBASET + 3.5MM, USB-A, AND RS232 OVER CAT AUDIO DE-EMBEDDING EX-
TENDER BOX RECEIVER - 4K 60HZ

5
NOTES
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
(US)
HDMI® HDBASET + 3.5MM, USB-A, AND RS232 OVER CAT AUDIO DE-EMBEDDING EX-
TENDER BOX RECEIVER - 4K 60HZ

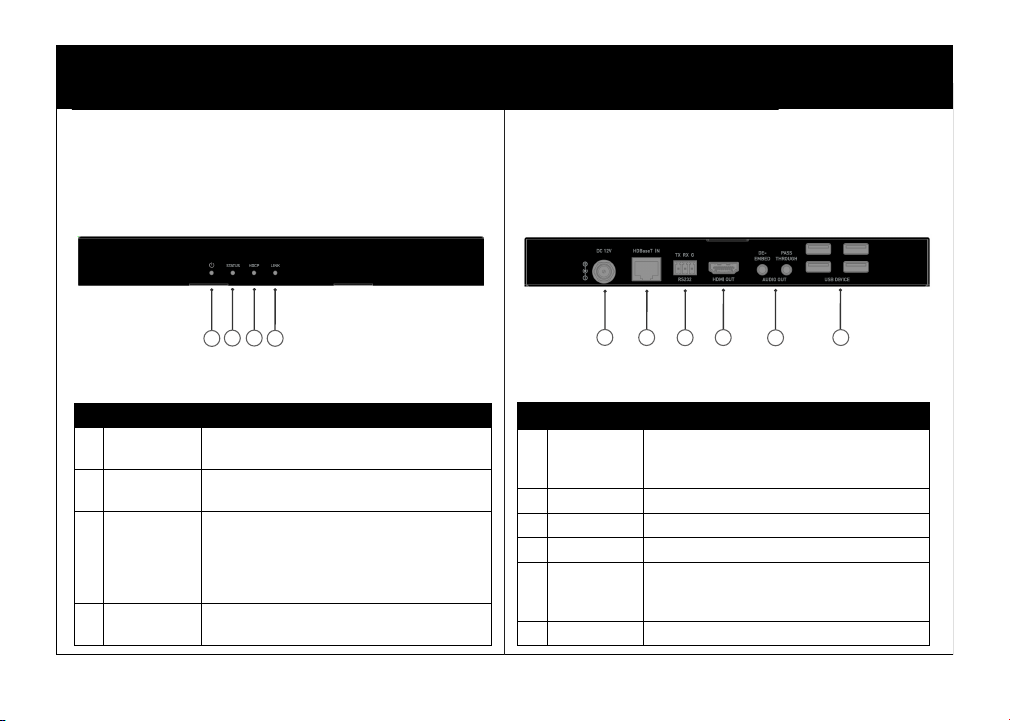

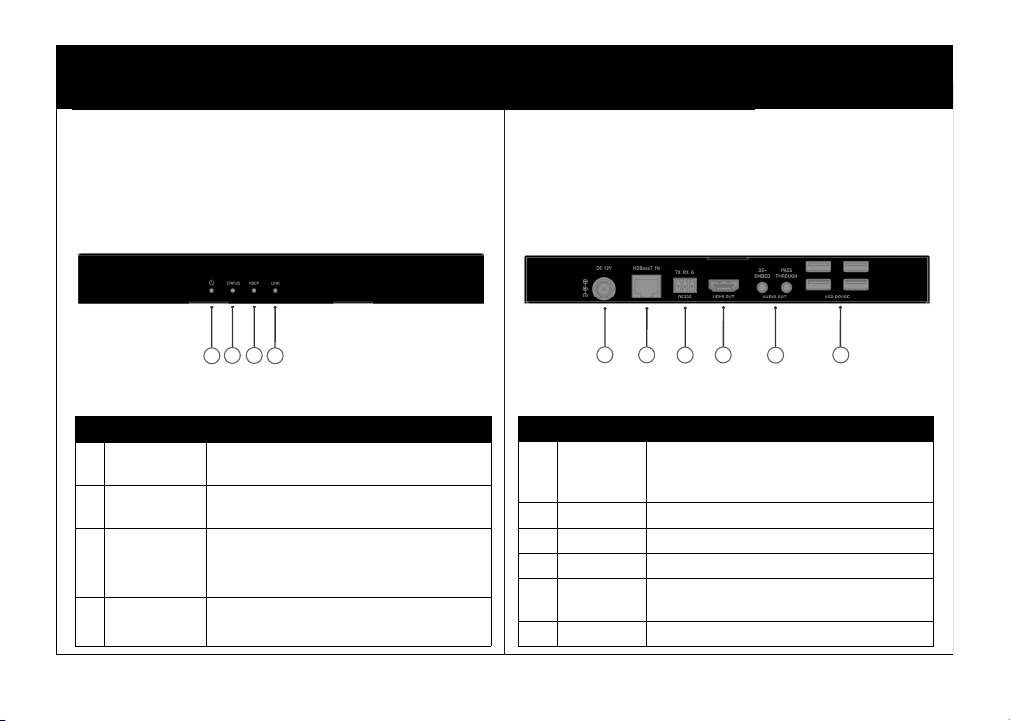

APERÇU DU PRODUIT
PANNEAU AVANT
6
PANNEAU AVANT DESCRIPTION
1 LED d'alimentation Allumé: l'appareil est sous tension.
Éteint: aucune alimentation n'est appliquée à l'appareil.
2 LED d'état Clignotant: l'appareil fonctionne correctement.
Éteint: l'appareil ne fonctionne pas correctement.
3 HDCP LED
Allumé: un contenu protégé HDCP est en cours de transmission.
Clignotant: un contenu non protégé par HDCP est en cours de
transmission.
Éteint: aucun contenu n'est transmis.
4 LED de liaison Allumé: la liaison HDBT est normale.
Éteint/Clignotante: aucune liaison HDBT ou erreur de liaison.
PANNEAU ARRIÈRE DESCRIPTION
5 DC 12V
Connectez l'adaptateur secteur fourni.
Remarque: Module PSE standard à l'intérieur pour alimenter
l'émetteur de la plaque murale.
6 HDBT IN Connectez-vous à l'émetteur via un câble Cat 5e / 6 / 6a.
7 RS232 Pour RS232 pass-through.
8 SORTIE HDMI Connectez-vous à un écran HDMI à l'aide d'un câble HDMI.
9 2x sortie audio
Connectez pour le désembeddage audio analogique de la sortie
HDMI ou le passage audio de l'émetteur de la plaque murale au
récepteur.
10 4x USB-A Connectez jusqu'à quatre périphériques USB 2.0.
234
1
Recepteur Recepteur
PANNEAU ARRIÈRE
(US)
910
7
6
58
(FR)
HDMI HDBASET + 3,5 MM, USB-A ET RS232 SUR RÉCEPTEUR DE BOÎTE D'EXTENSION DE
DÉSEMBEDDAGE AUDIO CAT - 4K 60HZ

CARACTÉRISTIQUES
• Alimentaon unidireconnelle sur HDBaseT (PoH), de sorte que l'émeeur puisse être alimenté
par le récepteur
• Étendez 4Kx2K à 60Hz (4: 2: 0) jusqu'à 130 pieds et 1080p à 60Hz jusqu'à 230 pieds avec
un câble Cat 6a/7
• Étendez 4Kx2K à 60Hz (4: 2: 0) jusqu'à 115 pieds et 1080p à 60Hz jusqu'à 200 pieds avec
un câble Cat 5e/6
• HDMI 1.4 avec 4K à 60Hz, 4: 2: 0, 8 bits et compable HDCP 2.2
• Prend en charge les formats audio mulcanaux, y compris PCM 2.0 / 5.1 / 7.1, Dolby TrueHD,
Dolby Atmos, DTS-HD Master Audio et DTS: X
• Désembeddage de la sore audio, connecteurs femelles TRS 3,5 mm, désembeddage audio
analogique de la sore HDMI, stéréo uniquement
• Passage de sore audio, connecteurs femelles TRS 3,5 mm, passage audio analogique de
l'émeeur au récepteur, uniquement stereo
• RS232 via HDBT, connecteur femelle phoenix 3,5 mm 3 broches, contrôle l'émeeur
• Prend en charge le passage USB 2.0 sur HDBT, connectant jusqu'à 4 périphériques USB au récepteur.
INSTALLATION DU SUPPORT DE MONTAGE
Remarque: Avant l'installaon, assurez-vous que l'unité est débranchée de l'alimentaon.
1. Choisissez un emplacement approprié pour l'installaon du support de montage.
2. Posionnez et installez les supports de montage du récepteur à l'aide des deux vis de montage
fournies.
3. Montez et xez le récepteur sur une surface ou un emplacement
approprié respecvement avec des vis de montage.
INSTALLATION DES CÂBLES
Remarque: Avant d'installer les câbles, veuillez vous assurer que l'unité est déconnectée de la source d'alimentaon.
1. Connecter HDBT: Connectez la sore HDBT de l'émeeur à l'entrée HDBT IN du récepteur à l'aide d'un câble Cat 5e / 6 / 6a.
2. Connecter HDMI OUT: Connectez un périphérique d'achage HDMI (par exemple, un téléviseur, un projecteur, un écran LCD / LED, etc.) à HDMI
OUT du récepteur.
3. Connect AUDIO OUT: Connectez un amplicateur à la sore AUDIO OUT du récepteur à l'aide d'un câble audio de 3,5 mm.
4. Connectez des périphériques USB: Connectez jusqu'à quatre périphériques USB (par exemple, clavier, souris, caméra USB, etc.) aux ports USB
DEVICE du récepteur
5. Allumez tous les appareils connectés.
7
CONTENU DE L’EMBALLAGE
• 1 x Receveur
• 1 x Connecteur Phoenix 3,5 mm 3
broches
• 1 x Adaptateur secteur 12V 2A
• 2 x Support de montage (avec vis)
• 1 x Manuel
(US)
(FR)
HDMI HDBASET + 3,5 MM, USB-A ET RS232 SUR RÉCEPTEUR DE BOÎTE D'EXTENSION DE
DÉSEMBEDDAGE AUDIO CAT - 4K 60HZ

CONSIGNES DE SÉCURITÉ IMPORTANTES
Ne branchez pas l’appareil dans une prise dont l’alimentation électrique est insuffisante pour que l’appareil puisse fonctionner, Pour
le niveau d’alimentation électrique requis pour cet appareil, référez-vous aux spécifications indiquées dans cette notice d’utilisation.
Liquide : Si du liquide est renversé sur l’appareil ou sur l’adaptateur correspondant, n’essayez pas de l’utiliser. N’utilisez pas ce
produit à l’extérieur car les intempéries (pluie, neige, grêle, etc.) risquent de l’endommager.
Par temps d’orage, il est recommandé de débrancher l’appareil hors de la prise électrique.
Évitez de placer ce produit à côté d’objets qui dégagent de la chaleur, tels que les chauffages portables, les radiateurs électriques
ou les conduits de chauffage.
LES PIÈCES DE CET APPAREIL NE SONT PAS RÉPARABLES PAR L’UTIISATEUR. N’essayez pas d’ouvrir ce produit et
d’exposer le circuit interne. Si vous pensez que ce produit est défectueux, débranchez-le et référez-vous au paragraphe de cette
GARANTIE C2G
Chez C2G, nous voulons que vous ayez une confiance totale dans votre achat. C’est ce qui explique que nous offrons une
garantie pour cet appareil. En cas de défaut de matériau ou de fabrication pendant la durée de cette garantie, nous réparerons ou
nous remplacerons cet appareil.
Pour demander un numéro de RMA (Return Merchandise Authorization, Autorisation de retour de marchandise), prière de
contacter le service Clientèle au nº 800-293-4970 ou sur le site www.c2g.com.
8
(FR)
HDMI HDBASET + 3,5 MM, USB-A ET RS232 SUR RÉCEPTEUR DE BOÎTE D'EXTENSION DE
DÉSEMBEDDAGE AUDIO CAT - 4K 60HZ

9
NOTES
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
(FR)
HDMI HDBASET + 3,5 MM, USB-A ET RS232 SUR RÉCEPTEUR DE BOÎTE D'EXTENSION DE
DÉSEMBEDDAGE AUDIO CAT - 4K 60HZ

DESCRIPCIÓN GENERAL DEL PRODUCTO
PANEL FRONTAL
10
PANEL FRONTAL DESCRIPCIÓN
1 LED de
encendido
Encendido: se aplica alimentación al dispositivo.
Apagado: no se aplica alimentación al dispositivo.
2 LED de estado Parpadeante: el dispositivo funciona correctamente.
Apagado: el dispositivo no funciona correctamente.
3 HDCP LED
Encendido: se está transmitiendo contenido protegido HDCP.
Intermitente: se está transmitiendo contenido no protegido por HDCP.
Apagado: no se está transmitiendo contenido
4 LED de enlace Encendido: el enlace HDBT es normal.
Apagado / parpadeante: no hay enlace HDBT o error de enlace.
PANEL POSTERIOR DESCRIPCIÓN
5 DC 12V
Conecte el adaptador de corriente provisto.
Nota: Módulo PSE estándar en el interior para alimentar el
transmisor de placa de pared.
6 HDBT IN Conéctese al transmisor mediante un cable Cat 5e / 6 / 6a.
7 RS232 Para paso a través de RS232.
8 HDMI OUT Conéctese a una pantalla HDMI con un cable HDMI.
9 2x Audio Out
Conecte para desembebido de audio analógico de la salida HDMI
o pase de audio desde el transmisor de placa de pared al
receptor.
10 4x USB-A Conecte hasta cuatro dispositivos USB 2.0.
234
1
Receptor Receptor
PANEL POSTERIOR
(US)
910 7
6
58
(ES)
HDMI HDBASET + 3,5 MM, USB-A Y RS232 SOBRE RECEPTOR DE CAJA EXTENSORA DE
DESEMBEBIDO DE AUDIO CAT - 4K 60HZ

CARACTERÍSTICAS
• Alimentación unidireccional sobre HDBaseT (PoH), para que el transmisor pueda ser alimentado
por el receptor
• Exenda 4Kx2K a 60Hz (4: 2: 0) hasta 130 pies y 1080p a 60Hz hasta 230 pies con cable Cat 6a/7
• Exenda 4Kx2K a 60Hz (4: 2: 0) hasta 115 pies y 1080p a 60Hz hasta 200 pies con cable Cat 5e/6
• HDMI 1.4 con 4K a 60Hz, 4: 2: 0, 8 bits y compable con HDCP 2.2
• Admite formatos de audio mulcanal, incluidos PCM 2.0 / 5.1 / 7.1, Dolby TrueHD, Dolby Atmos,
DTS-HD Master Audio y DTS: X
• Desembebido de salida de audio, conectores hembra TRS de 3,5 mm, desembebido de audio
analógico de salida HDMI, solo estéreo
• Paso de salida de audio, conectores hembra TRS de 3,5 mm, paso de audio analógico del transmisor
al receptor, solo estéreo
• Paso RS232 a través de HDBT, conector hembra phoenix de 3,5 mm y 3 pines, controla el transmisor
• Admite el paso de USB 2.0 a través de HDBT, conectando hasta 4 disposivos USB al receptor.
INSTALACIÓN DEL SOPORTE DE MONTAJE
Nota: Antes de la instalación, asegúrese de que la unidad esté desconectada de la alimentación.
1. Elija una ubicación adecuada para la instalación del soporte de montaje.
2. Coloque e instale los soportes de montaje del receptor con los dos tornillos de montaje
proporcionados.
3. Monte y asegure el receptor a una supercie o ubicación adecuada respecvamente con
tornillos de montaje.
INSTALACIÓN DE CABLE
Nota: Antes de instalar los cables, asegúrese de que la unidad esté desconectada de la fuente de
alimentación.
1. Conecte HDBT: Conecte la salida HDBT del transmisor a la entrada HDBT IN del receptor mediante un cable Cat 5e / 6 / 6a.
2. Conecte HDMI OUT: Conecte un disposivo de visualización HDMI (por ejemplo, TV, monitor, proyector, pantalla LCD / LED, etc.) a HDMI OUT
del receptor.
3. Conecte la SALIDA DE AUDIO: Conecte un amplicador a la SALIDA DE AUDIO del receptor con un cable de audio de 3,5 mm.
4. Conecte DISPOSITIVOS USB: Conecte hasta cuatro disposivos USB (por ejemplo, teclado, mouse, cámara USB, etc.) a los puertos de
DISPOSITIVOS USB del receptor.
5. Encienda todos los disposivos conectados.
11
CONTENIDO DEL PAQUETE
• 1 x Receptor
• 1 x Connecteur Phoenix 3,5 mm à 2
broches
• 1 x 12V 2A Adaptador de corriente
• 2 x soporte de montaje (con tornillos)
• 1 x Manual
(US)
(ES)
HDMI HDBASET + 3,5 MM, USB-A Y RS232 SOBRE RECEPTOR DE CAJA EXTENSORA DE
DESEMBEBIDO DE AUDIO CAT - 4K 60HZ

INFORMACIÓN DE SEGURIDAD IMPORTANTE
No conecte la unidad en una toma que no tenga suficiente corriente para permitir que el dispositivo funcione. Consulte las
especificaciones de este manual para el nivel de energía de la unidad.
Líquido: Si sobre esta unidad o su correspondiente adaptador de corriente se ha derramado líquido o ha entrado en su interior, no
intente utilizar la unidad. No intente utilizar este producto en un entorno exterior ya que los elementos como la lluvia, la nieve, el
granizo, etc. pueden dañar el producto.
En caso de una tormenta, se recomienda desconectar este dispositivo de la corriente.
Evite colocar este producto cerca de objetos que produzcan calor como radiadores portátiles, calefactores o conductos de
calefacción.
NO EXISTEN PARTES REPARABLES POR EL USUARIO. No intente abrir este producto ni exponer los circuitos internos. Si cree
GARANTÍA C2G
Desde C2G queremos que tenga plena confianza en su compra. Por eso ofrecemos una garantía para este dispositivo. Si
experimenta cualquier problema debido a un defecto en la fabricación o en los materiales durante el periodo de garantía,
repararemos o reemplazaremos este dispositivo.
Para solicitar un número de autorización de devolución de mercancía (RMA), póngase en contacto con el servicio de atención al
cliente en el 800-293-4970 o en www.c2g.com.
12
(ES)
HDMI HDBASET + 3,5 MM, USB-A Y RS232 SOBRE RECEPTOR DE CAJA EXTENSORA DE
DESEMBEBIDO DE AUDIO CAT - 4K 60HZ

13
NOTES
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
(ES)
HDMI HDBASET + 3,5 MM, USB-A Y RS232 SOBRE RECEPTOR DE CAJA EXTENSORA DE
DESEMBEBIDO DE AUDIO CAT - 4K 60HZ

PRODUKTÜBERSICHT
Frontblende
14
FRONTBLENDE BESCHREIBUNG
1 Leistung-LED Ein: Das Gerät wird mit Strom versorgt.
Aus: Das Gerät wird nicht mit Strom versorgt.
2 Status-LED Blinkend: Das Gerät funktioniert ordnungsgemäß.
Aus: Das Gerät funktioniert nicht richtig.
3 HDCP-LED
Ein: HDCP-geschützte Inhalte werden übertragen.
Blinkend: Nicht HDCP-geschützte Inhalte werden übertragen.
Aus: Es werden keine Inhalte übertragen.
4 Verbindungs-LED
Ein: HDBT-Verbindung ist normal.
Aus / Blinkend: Keine HDBT-Verbindung oder
Verbindungsfehler.
RÜCKSEITE BESCHREIBUNG
5 DC 12V
Schließen Sie das mitgelieferte Netzteil an.
Hinweis: Standard-PSE-Modul im Inneren zur
Stromversorgung des Wandplattensenders.
6 HDBT IM Verbinden Sie den Sender über ein Cat 5e / 6 / 6a-Kabel.
7 RS232 Für RS232-Durchgang.
8 HDMI OUT Verbinden Sie ein HDMI-Display mit einem HDMI-Kabel.
9 2x Audio Out
Zum analogen Audio-De-Embedding des HDMI-Ausgangs oder
Audio-Durchgangs vom Wandplattensender zum Empfänger
anschließen.
10 4x USB-A Schließen Sie bis zu vier USB 2.0-Geräte an.
234
1
Empfänger Empfänger
RÜCKSEITE
(US)
910 7
6
58
HDMI HDBASET + 3,5 MM, USB-A UND RS232 ÜBER CAT AUDIO DE-EMBEDDING EX-
TENDER BOX RECEIVER - 4K 60HZ (DE)

EIGENSCHAFTEN
• Einweg-Stromversorgung über HDBaseT (PoH), damit der Sender vom Empfänger mit Strom
versorgt werden kann
• Erweitern Sie 4Kx2K bei 60 Hz (4: 2: 0) bis zu 130 Fuß und 1080p bei 60 Hz bis zu 230 Fuß mit
einem Cat 6a / 7-Kabel
• Erweitern Sie 4Kx2K bei 60 Hz (4: 2: 0) bis zu 115 Fuß und 1080p bei 60 Hz bis zu 200 Fuß mit
einem Cat 5e / 6-Kabel
• HDMI 1.4 mit 4K bei 60 Hz, 4: 2: 0, 8 Bit und HDCP 2.2-kompabel
• Unterstützt Mehrkanal-Audioformate, einschließlich PCM 2.0 / 5.1 / 7.1, Dolby TrueHD,
Dolby Atmos, DTS-HD Master Audio und DTS: X.
• Audio-Out-De-Embedding, 3,5-mm-TRS-Buchsen, analoge Audio-De-Embedding des
HDMI-Ausgangs, nur Stereo
• Audioausgang, 3,5-mm-TRS-Buchsen, analoger Audiodurchgang vom Sender zum Empfänger,
nur Stereo
• RS232-Durchgang über HDBT, 3-polige 3,5-mm-Phoenix-Buchse, Steuerung des Senders
• Unterstützt USB 2.0-Durchgang über HDBT und verbindet bis zu 4 USB-Geräte mit dem Receiver.
MONTAGE DER MONTAGEHALTERUNG
Hinweis: Stellen Sie vor der Installaon sicher, dass das Gerät von der Stromquelle getrennt ist.
1. Wählen Sie einen geeigneten Ort für die Installaon der Montagehalterung.
2. Posionieren und installieren Sie die Montagehalterungen des Empfängers mit den beiden
mitgelieferten Befesgungsschrauben.
3. Befesgen und befesgen Sie den Empfänger mit Befesgungsschrauben
an einer Oberäche bzw. an einem geeigneten Ort.
KABELINSTALLATION
Hinweis: Stellen Sie vor der Installaon der Kabel sicher, dass das Gerät vom Stromnetz getrennt ist.
1. HDBT anschließen: Verbinden Sie HDBT Out des Senders mit einem Cat 5e / 6 / 6a-Kabel mit dem HDBT IN des Empfängers.
2. HDMI OUT anschließen: Schließen Sie ein HDMI-Anzeigegerät (z. B. Fernseher, Monitor, Projektor, LCD / LED-Anzeige usw.) an HDMI OUT des
Receivers an.
3. AUDIO OUT anschließen: Schließen Sie einen Verstärker mit einem 3,5-mm-Audiokabel an den AUDIO OUT des Receivers an.
4. USB-GERÄTE anschließen: Schließen Sie bis zu vier USB-Geräte (z. B. Tastatur, Maus, USB-Kamera usw.) an die USB-GERÄTE-Anschlüsse des
Empfängers an.
5. Schalten Sie alle angeschlossenen Geräte ein.
15
PAKETINHALT
• 1 x Empfänger
• 1 x Conector Phoenix de 3,5 mm y 3
pines
• 1 x 12V 2A Netzteil
• 2 x Montagehalterung (mit Schrauben)
• 1 x Manual
(US)
HDMI HDBASET + 3,5 MM, USB-A UND RS232 ÜBER CAT AUDIO DE-EMBEDDING EX-
TENDER BOX RECEIVER - 4K 60HZ (DE)

WICHTIGE SICHERHEITSHINWEISE
Schließen Sie die Einheit nicht an einer Steckdose an, die nicht ausreichend Strom für die Funktion des Geräts liefern kann. Die
Leistungsstufe der Einheit finden Sie in den Spezifikationen in diesem Handbuch.
Flüssigkeiten: Sollten auf oder in dieser Einheit Flüssigkeiten verschüttet worden sein, darf diese nicht mehr verwendet werden.
Verwenden Sie das Produkt nicht in einer Außenumgebung, da Einflüsse wie Regen, Schnee, Hagel usw. das Produkt beschädigen
können.
Es wird empfohlen, das Gerät während eines Sturms von der Steckdose zu trennen.
Vermeiden Sie es, das Produkt in der Nähe von Objekten zu platzieren, die Wärme erzeugen, wie zum Beispiel tragbare Heizungen,
Raumheizgeräte oder Heizkanäle.
DAS GERÄT ENTHÄLT KEINE TEILE, DIE VOM BENUTZER GEWARTET WERDEN KÖNNEN. Versuchen Sie nicht, dieses
C2G-GARANTIE
Wir bei C2G möchten, dass Sie zufrieden mit Ihrem Kauf bei uns sind. Aus diesem Grund bieten wir für dieses Gerät eine
Garantie. Sollten Sie innerhalb der Garantielaufzeit Probleme feststellen, die auf Verarbeitung oder Materialfehler zurückzuführen
sind, reparieren oder ersetzen wir dieses Gerät.
Wenn Sie eine RMA-Nummer (Return Merchandise Authorization) anfordern möchten, kontaktieren Sie bitte den Kundenservice
unter 800-293-4970 oder www.c2g.com.
(US)
16
HDMI HDBASET + 3,5 MM, USB-A UND RS232 ÜBER CAT AUDIO DE-EMBEDDING EX-
TENDER BOX RECEIVER - 4K 60HZ (DE)

17
NOTES
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
________________________________________________________________________________________________________________________
HDMI HDBASET + 3,5 MM, USB-A UND RS232 ÜBER CAT AUDIO DE-EMBEDDING EX-
TENDER BOX RECEIVER - 4K 60HZ (DE)

PANORAMICA DEL PRODOTTO
Pannello Frontale
18
PANNELLO FRONTALE DESCRIZIONE
1 LED di alimentazione Acceso: l'alimentazione è applicata al dispositivo.
Spento: non viene applicata alimentazione al dispositivo.
2 LED di stato Lampeggiante: il dispositivo funziona correttamente.
Spento: il dispositivo non funziona correttamente.
3 LED HDCP
On: il contenuto protetto da HDCP viene trasmesso.
Lampeggiante: il contenuto non protetto da HDCP viene
trasmesso.
Off: nessun contenuto trasmesso.
4 LED di collegamento
On: il collegamento HDBT è normale.
Spento / lampeggiante: nessun collegamento HDBT o
errore di collegamento.
PANNELLO POSTERIORE DESCRIZIONE
5 DC 12V
Collegare l'adattatore di alimentazione fornito.
Nota: Modulo PSE standard all'interno per alimentare il
trasmettitore da parete.
6 HDBT IN Collegare al trasmettitore tramite un cavo Cat 5e / 6 / 6a.
7 RS232 Per il pass-through RS232.
8 HDMI OUT Collegarsi a un display HDMI utilizzando un cavo HDMI.
9 2x Audio Out
Collegamento per il de-embedding dell'audio analogico
dell'uscita HDMI o del passaggio audio dal trasmettitore
con piastra a parete al ricevitore.
10 4x USB-A Collega fino a quattro dispositivi USB 2.0.
234
1
Ricevitore Ricevitore
PANNELLO POSTERIORE
(US)
910 7
6
58
(IT)
RICEVITORE EXTENDER PER DE-EMBEDDING DELL'AUDIO HDMI HDBASET + 3,5 MM, USB
-A E RS232 SU CAT - 4K 60HZ
