Leister HOTWIND PREMIUM User manual

HOTWIND
PREMIUM
HOTWIND
SYSTEM
Leister Technologies AG
Galileo-Strasse 10
CH-6056 Kaegiswil/Switzerland
Tel. [phone]
Fax [phone]
www.leister.com
[e-mail]
®
GB I F
E P S TR
CZ CN J
D

GB
I
F
E
P
S
TR
CZ
CN
J
2
D
Size 3
Deutsch Bedienungsanleitung 4
English Operating Instructions 16
Italiano Istruzioni per l'uso 28
Français Notice d’utilisation 40
Español Instrucciones de funcionamiento 52
Português Manual de instruções 64
Svenska Bruksanvisning 76
Türkçe Kullanım Kılavuzu 88
Česky Návod k obsluze 100
ƅþ ƻǓƂ 112
日本語 取扱説明書 124

3
Type 800°C
Type 800°C
Type 800°C
Type 800°C

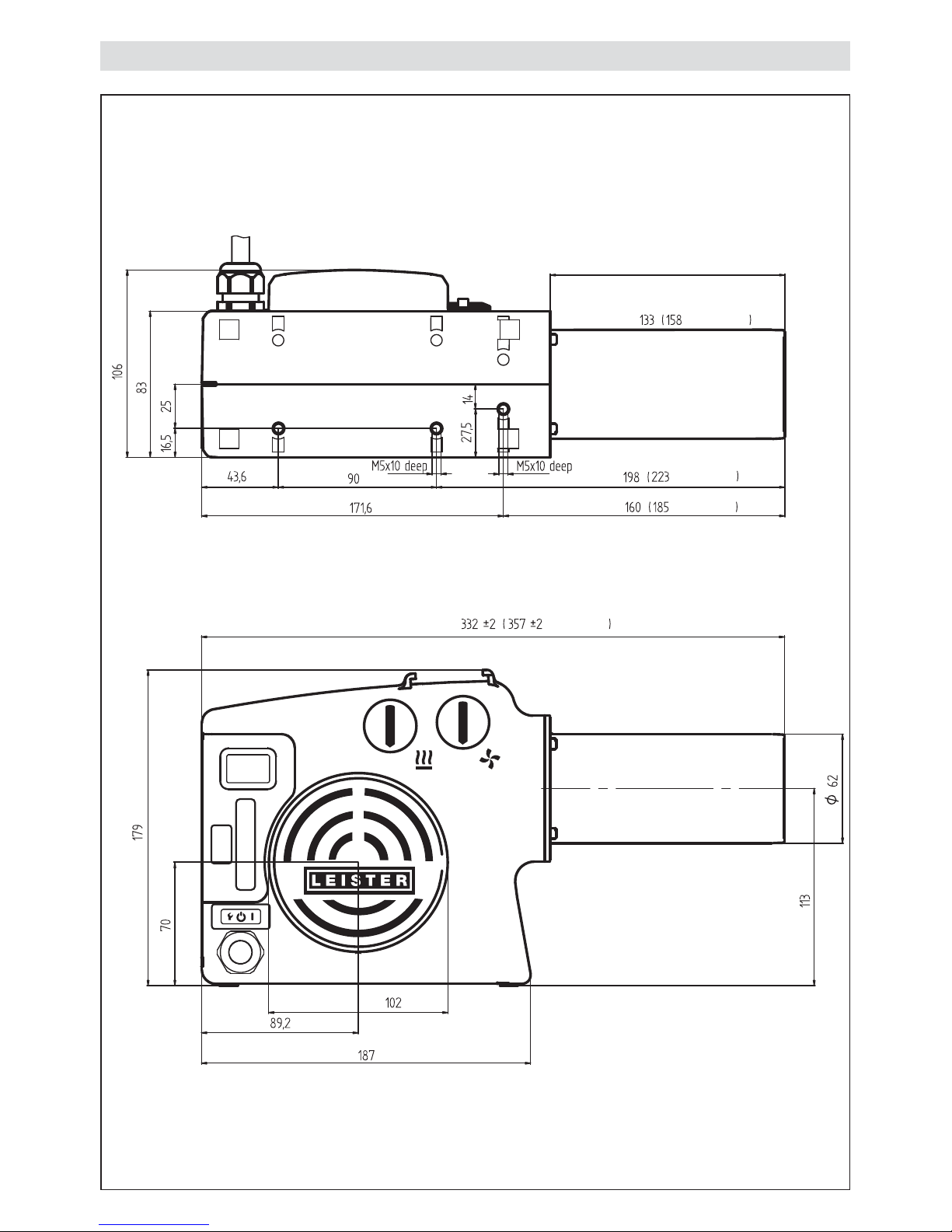

HOTWIND Size mm

Bedienungsanleitung (Original-Bedienungsanleitung)
4
Heissluft-Gebläse
HOTWIND PREMIUM, HOTWIND SYSTEM
Die Heissluft-Gebläse HOTWIND PREMIUM und HOTWIND SYSTEM sind für den Dauerbetrieb ausgelegt.
Sie eignen sich hervorragend zum Einbau in Maschinen, Anlagen und Geräten oder auch als Handgeräte und
Tischgeräte.
Ihre wichtigsten Anwendungen sind zum Beispiel Trocknen und Aufheizen, Auftauen, Beschleunigen und
Auflösen, Sterilisieren, Glätten, Glänzen, Aktivieren und Lösen, Trennen und Verschmelzen, Schrumpfen,
Löten, Schweissen, Entfernen, Zünden.
Anwendung
D
Bedienungsanleitung vor Inbetriebnahme aufmerksam
lesen und zur weiteren Verfügung aufbewahren.
Lebensgefahr beim Öffnen des Gerätes, da spannungsführende Komponenten und
Anschlüsse freigelegt werden. Vor dem Öffnen des Gerätes Netzstecker aus der
Steckdose ziehen.
Feuer- und Explosionsgefahr bei unsachgemässem Gebrauch von Heissluftge-
räten, besonders in der Nähe von brennbaren Materialien und explosiven Gasen.
Verbrennungsgefahr! Heizelementrohr und Düse nicht in heissem Zustand
berühren. Gerät abkühlen lassen.
Heissluftstrahl nicht auf Personen oder Tiere richten.
Warnung
Gerät muss beobachtet betrieben werden. Wärme kann zu brennbaren Materialien
gelangen, die sich ausser Sichtweite befinden.
Gerät darf nur von ausgebildeten Fachleuten oder unter deren Aufsicht benützt
werden. Kindern ist die Benützung gänzlich untersagt.
FI-Schalter beim Einsatz des Gerätes auf Baustellen ist für den Personenschutz
dringend erforderlich.
Nennspannung, die auf dem Gerät angegeben ist, muss mit der Netzspannung
übereinstimmen. EN 61000-3-11; Zmax = 0.053 + j 0.033 . Gegebenenfalls
Elektrizitäts-Versorgungs-Unternehmen konsultieren.
Gerät vor Feuchtigkeit und Nässe schützen.
FI
120
230
Vorsicht
Wir gratulieren Ihnen zum Kauf eines HOTWIND!
Sie haben sich für ein erstklassiges Heissluftgebläse aus dem Hause Leister entschieden, welches aus hochwertigen
Materialien besteht. Jeder HOTWIND wird einer strengen Qualitätskontrolle unterzogen bevor er das Werk in der
Schweiz verlässt.

5
(Im Sinne der EG-Maschinenrichtlinie 2006/42; Anhang II B)
Leister Technologies AG, Galileo-Strasse 10, CH-6056 Kaegiswil/ Schweiz erklärt hiermit, dass die
unvollständige Maschine
Bezeichnung: Heissluft-Gebläse
Typ: HOTWIND
Ausführung: PREMIUM oder SYSTEM
– soweit es vom Lieferumfang her möglich ist – den anwendbaren grundlegenden Anforderungen der EG-Maschinen-
richtlinie (2006/42) entspricht.
Die unvollständige Maschine entspricht überdies den Anforderungen der folgenden EG-Richtlinie(n):
EG-Richtlinie(n): Elektromagnetische Verträglichkeit
2004/108 (gültig bis 19.04.2016), 2014/30 (gültig ab 20.04.2016)
Niederspannungsrichtlinie
2006/95 (gültig bis 19.04.2016), 2014/35 (gültig ab 20.04.2016)
RoHS-Richtlinie 2011/65
Harmonisierte Normen: EN 12100, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3,
EN 61000-3-11
(Z
max
) , EN 62233, EN 60335-2-45, EN 50581
Ferner erklären wir, dass für diese unvollständige Maschine die speziellen technischen Unterlagen gemäss
Anhang VII (Teil B) erstellt wurden und verpflichten uns, diese auf begründetes Verlangen den Marktüberwachungs-
behörden elektronisch zu übermitteln.
Name des Dokumentationsbevollmächtigten: Volker Pohl, Manager Product Conformity
Die Inbetriebnahme der unvollständigen Maschine wird so lange untersagt, bis gegebenenfalls festgestellt wurde,
dass die Maschine, in die die unvollständige Maschine eingebaut wurde, den Bestimmungen der EG-Maschinen-
richtlinie (2006/42) entspricht.
Kaegiswil, 21.10.2015
Bruno von Wyl, CTO Andreas Kathriner, GM
Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zu-
geführt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der
Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in na-
tionales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt werden.
Entsorgung
Einbauerklärung

6
Technische Daten
Spannung V~ 120 230 230 230 400
Leistung W 2300 2300 3100 3680 5400
Frequenz Hz 50/60
Max. Luftaustritts-
temperatur °C 650 650 800 650 650
Luftmenge (20°C) l/min. 200 – 900
Statischer Druck max. Pa 820 1050
Emissionspegel LpA (dB) < 70
Gewicht kg
ohne Netzanschlussleitung 2.2 2.2 2.3 2.2 2.4
Masse Seite 3 (Size)
Konformitätszeichen 2
Sicherheitszeichen 3
Schutzklasse II 4
Technische Änderungen vorbehalten
Anschlussspannung nicht umschaltbar
PREMIUM SYSTEM
Heizleistung und Luftmenge mit Potentiometer stufenlos einstellbar • •
Integrierte Leistungselektronik • •
Schutz vor Heizelement- und Geräteüberhitzung • •
Alarmausgang •
Integrierter Temperaturregler •
Fernsteuer-Schnittstelle für Temperatur- oder Leistungsvorgabe •
Fernsteuer-Schnittstelle für Luftmengenvorgabe •
Integrierte Temperatursonde •
Display zur Anzeige der Soll- und Ist-Werte (°C oder °F) •

7
PREMIUM, SYSTEM
Relaisausgang
Max. Spannungen AC 250V, DC 30V
Max. Ströme AC 3A, DC 3A
Max. Kontaktwiderstand 100mOhm bei DC 6 V / 1A
Kontaktart SPST-NO
Isolation IEC/EN 60065 AC 2000V (50-60Hz) 1 min
Technische Daten Schnittstelle
Open Loop oder Closed Loop
Stellfunktion Leistung Stellgrad OFF…100%;
1% Schritte
Reglerfunktion Temperatur Sollwertvorgabe 50°C…650°C,
5°C Schritte
Sollwertvorgabe
Potentiometer oder
Schnittstelle
Internes Potentiometer Sollwert OFF…100% oder
50°C …650°C
Externe Schnittstelle Sollwert OFF…100% oder
50°C …650°C
SYSTEM
Signaleingänge
mit Verpolungsschutz und
Nullpunktkorrektur
Isolation IEC/EN 60747-5-2 AC 1414VPeak
Spannungseingang Uc bezogen
auf GND iso
DC 0-10 V
(Rippel < 0.05V bei
5°C Auflösung)
(Rippel < 0.1V bei
1% Auflösung)
Max. Eingangsspannung DC 12V
Nenn-Eingangswiderstand 280kOhm
Stromeingang Ic (2-Leiter Technik) DC 4…20mA
(Rippel < 0.1mA bei
5°C Auflösung)
(Rippel < 0.15mA bei
1% Auflösung)
Max. Eingangsstrom DC 22mA
Nenn-Eingangswiderstand 160Ohm
Speisung
mit Verpolungsschutz
ohne Trennung von den
Signaleingängen
Betriebsspannung Us bezogen auf
GND iso DC 15…24V
Max. Betriebsspannung DC 25V
Stromaufnahme 12mA bei DC 24V

Potentiometer
Position 0 12345678910
Heizleistung % OFF 10 20 30 40 50 60 70 80 90 100
Luftmenge l/min 200 270 340 410 480 550 620 690 760 830 900
Temperatur (3680W)
bei 300 l/min °C Umgebung 90 150 215 275 340 400 465 525 590 650

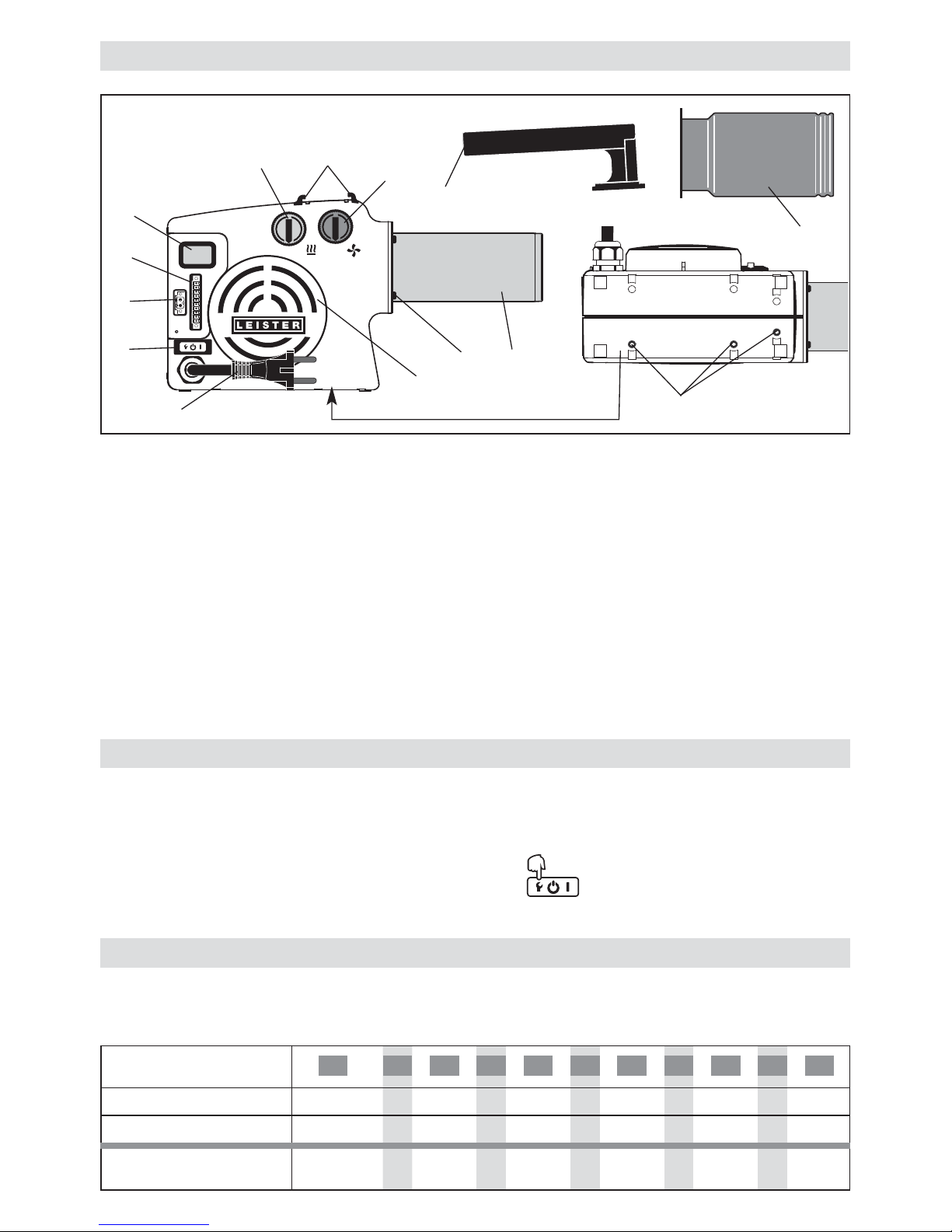

Gerätebeschreibung
HOTWIND PREMIUM oder SYSTEM
1Netzanschlussleitung
2Hauptschalter mit Funktionstaste
3Potentiometer für Temperatur (rot)
4Potentiometer für Luftmenge (blau)
5Heizelementrohr
6Lufteinlassflansch für Edelstahlfilter
7Halterung für Handgriff
8Vier Befestigungsschrauben
9Drei Gewindeeinsätze M5 zur Befestigung
für den Einbau
HOTWIND SYSTEM
10 Display
11 Alarmkontakt
12 Schnittstelle
Handgerät HOTWIND PREMIUM oder SYSTEM
13 Handgriff
14 Schutzrohr
8
• Überhitzt das Heizelement oder Gerät (zu warme Ansaugluft oder Wärmerückstau), wird die Leistungszufuhr
zum Heizelement unterbrochen und der Arbeitskontakt des Alarmrelais geöffnet.
Sprechen Heizelementschutz oder Geräteschutz an, ist aus Sicherheitsgründen ein Rückstellen (Reset) des
HOTWIND’ nötig. Dies geschieht durch Drücken der Funktionstaste (2) während drei Sekunden.
Ansaugluft überprüfen (siehe Einbau).
Funktion Heizelement- und Geräteschutz
10
9
8
7
654
3
2
1
010
9
8
7
654
3
2
1
0
1
2
9
5
4
3
10
6
11
12
7
14
13
8
• Die interne Elektronik begrenzt die maximale Luftaustrittstemperatur auf 650°C.
• Es sind Richtwerte welche aufgrund der Umgebungsbedingungen und Bauteiltoleranzen abweichen können.
Einstellwerte Potentiometer

9

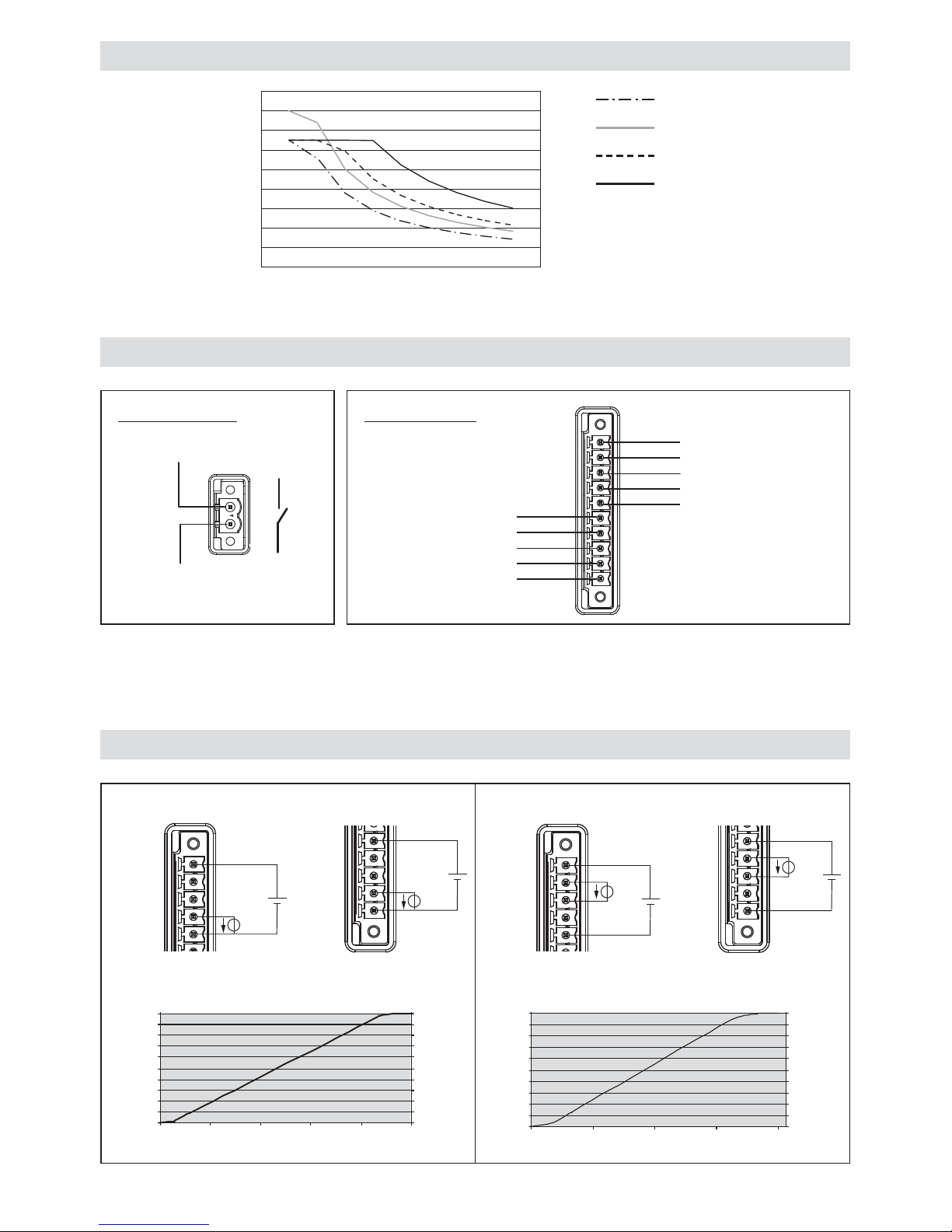

HOTWIND SYSTEM Schnittstelle
11 Alarmkontakt 12 Schnittstelle
Heizleistung
15 - 24 VDC
4 - 20 m A –
4 - 20 m A +
0 -10 V
GND
COM
NO
Im Netzanschluss muss eine geeignete Vorrichtung zur allpoligen Trennung vom Netz mit einem Kontaktabstand
von 3 mm vorhanden sein.
Alarmkontakt: SPST–NO 250 VAC / 30VDC, 3A cos = 1
Luftmenge
15 - 24 VDC
4 - 20 m A –
4 - 20 m A +
0 -10 V
GND
Temperatur- /Luftmengen-Diagramm
Temperatur °C
Luftmenge l/min
2300W
3100W
3680W
5400W
0
100
200
300
400
500
600
700
800
900
0 100 200 300 400 500 600 700 800 900 1000
Achtung: Bei 0% Luftmenge ca. 200 l/min
HOTWIND SYSTEM Ansteuerung
Input 0– 10V
Us
Uc
0-10V
4-20mA –
24VDC
4-20mA +
GND
Us
Uc
0-10V
4-20mA –
24VDC
4-20mA +
GND
100
90
80
70
60
50
40
30
20
10
0
0246810
100
90
80
70
60
50
40
30
20
10
0
Leistung f (Steuerspannung)
Spannung [V]
Heizleistung [%]
Luftmenge [%]
100
90
80
70
60
50
40
30
20
10
0
4812 16 20
100
90
80
70
60
50
40
30
20
10
0
Leistung f (Steuerstrom)
Strom 4–20 [mA]
Heizleistung [%]
Luftmenge [%]
Heizleistung Luftmenge
Input 4 – 20mA
0-10V
4-20mA –
24VDC
4-20mA +
GND
Us
Ic 0-10V
4-20mA –
24VDC
4-20mA +
GND
Us
Ic
Heizleistung Luftmenge

10

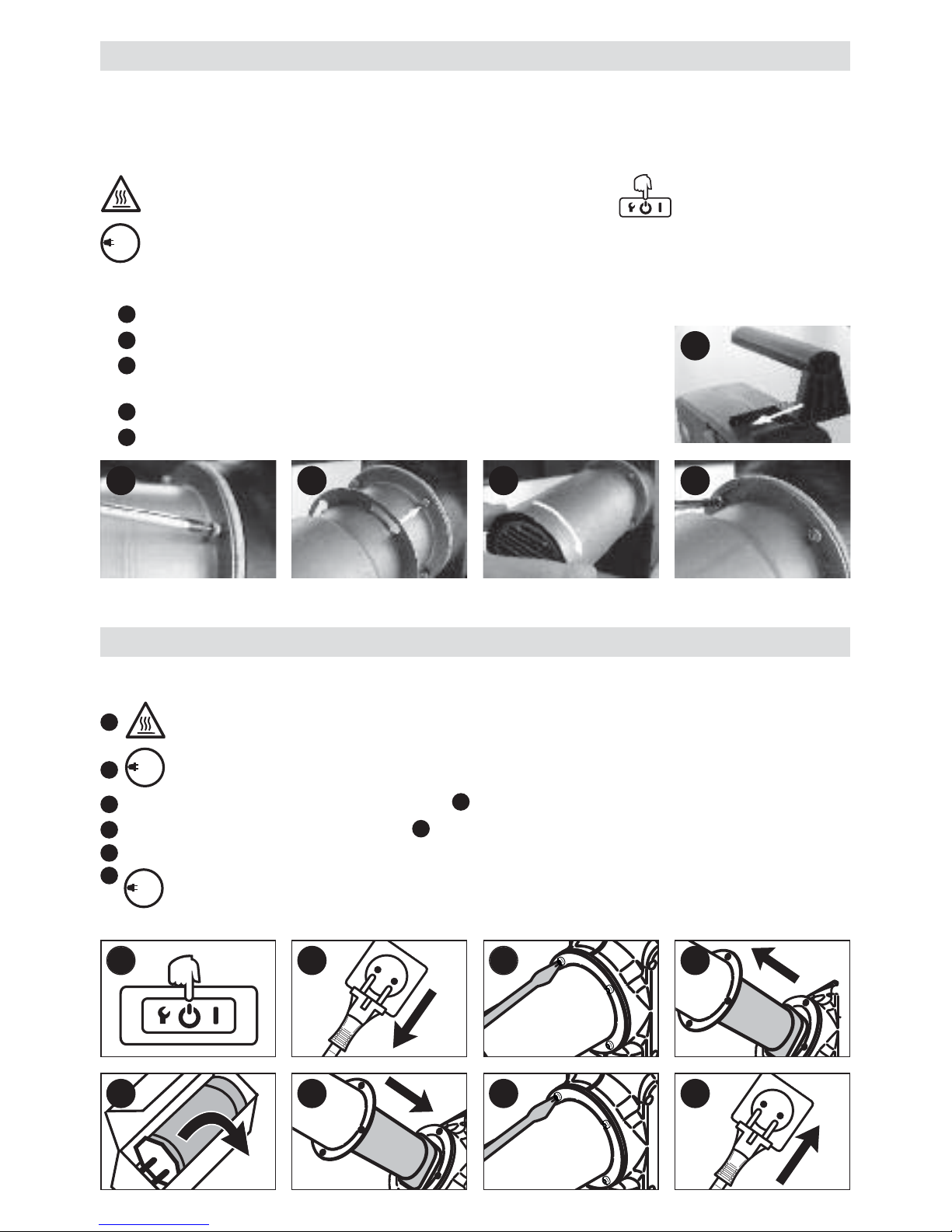

Handle Kit
• Die Montage des Handle Kit darf nur von ausgebildeten Fachleuten oder unter deren Aufsicht vorgenommen
werden.
• Handgriff (13) und Schutzrohr (14) sind im Lieferumfang nicht inbegriffen (siehe Zubehör).
Vor der Montage des Handle Kit das Gerät mittels Hauptschalter (2) ausschalten und abkühlen
lassen. Gerät schaltet automatisch ab.
Netzanschlussleitung (1) vom elektrischen Netz trennen.
• Montage Handle Kit
Handgriff (13) auf die Halterung (7) schieben.
Die vier Befestigungsschrauben (8) lösen (nicht entfernen).
Schutzrohr (14) auf Heizelementrohr (5) schieben und in die Öffnung für
Befestigungsschrauben (8) einfahren.
Schutzrohr (14) bis zum Anschlag drehen.
Die vier Befestigungsschrauben (8) festziehen.
2 3 4 5
1 2 3 4
Heizelement-Wechsel
1
2
3
4
5
5 6 7 8
•Der Heizelement-Wechsel darf nur von ausgebildeten Fachleuten oder unter deren Aufsicht vorgenommen werden.
Hauptschalter (2) ausschalten und Gerät abkühlen lassen. Gerät schaltet automatisch ab.
Netzanschlussleitung (1) vom elektrischen Netz trennen.
Die vier Befestigungsschrauben (8) entfernen. Heizelementrohr (5) und Heizelement entfernen.
Heizelement aus der Verpackung nehmen. Heizelement montieren und Heizelementrohr (5) aufschieben.
Heizelementrohr (5) mit vier Befestigungschrauben (8) montieren.
Netzanschlussleitung (1) an das elektrische Netz anschliessen. Nennspannung, die auf dem
Gerät angegeben ist, muss mit der Netzspannung übereinstimmen.
1
2
34
56
7
1
8
120
230
120
230
120
230

11
• Gerät darf nur von ausgebildeten Fachleuten eingebaut werden.
• Einbaumasse siehe Seite 3, Masse / Size.
Vor dem Einbau Gerät mittels Hauptschalter (2) ausschalten und abkühlen lassen.
Gerät schaltet automatisch ab.
Netzanschlussleitung (1) vom elektrischen Netz trennen.
• Es muss sichergestellt sein, dass die Anschlussleitungen das Heizelementrohr nicht berühren und nicht dem
Heissluftstrahl ausgesetzt sind.
• Gerät muss mit drei M5-Schrauben an den Gewindeeinsätzen (9) befestigt werden.
• Der Einbau muss gewährleisten, dass
– nur kalte Luft zugeführt wird
– kein (Wärme-) Rückstau entsteht
– das Gerät nicht vom Heissluftstrahl eines anderen Gerätes angeströmt wird.
• Bei staubhaltiger Luft Leister-Edelstahlfilter (siehe Zubehör) verwenden und auf den Lufteinlassflansch (6) schie-
ben.
• Bei besonders kritischen Stäuben (z.B. Metall-, elektrisch leitende, oder feuchte Stäube) müssen spezielle Filter
verwendet werden, um Kurzschlüsse im Gerät zu vermeiden.
• Das Gerät vor mechanischen Vibrationen und Erschütterungen schützen.
Einbau
Betrieb
• Nach Bedarf entsprechende Düse oder Reflektor montieren.
Es muss darauf geachtet werden, dass die Heissluft frei ausströmen kann, da ansonsten durch Wärme-
rückstau das Gerät Schaden erleiden kann (Brandgefahr !).
Netzanschlussleitung (1) an das elektrische Netz anschliessen. Nennspannung, die auf dem Gerät
angegeben ist, muss mit der Netzspannung übereinstimmen.
• Hauptschalter (2) einschalten
Gerät nach dem Heizbetrieb mittels Hauptschalter (2) ausschalten und abkühlen lassen.
Gerät schaltet automatisch ab.
Netzanschlussleitung (1) vom elektrischen Netz trennen.
• ACHTUNG: Bei Verwendung als Einbaugerät muss im Netzanschluss eine geeignete Vorrichtung zur allpoligen
Trennung vom Netz mit einem Kontaktabstand von 3mm vorhanden sein.
120
230
120
230
120
230
Verbrennungsgefahr! Heizelementrohr und Düse nicht in heissem Zustand berühren.
Beim Wechseln der Düse oder Reflektor zuvor Gerät mittels Hauptschalter (2) ausschalten und
abkühlen lassen. Gerät schaltet automatisch ab.
Düsen-/ Reflektor-Wechsel

12
Im Menü Setup entsprechende Einstellungen vornehmen (siehe Seite 13).
• Interne Regelung (Closed Loop)
– Temperatur mit rotem Potentiometer (3) einstellen.
– Luftmenge mit blauem Potentiometer (4) einstellen.
• Externe Regelung (Closed Loop)
– Temperatur mittels externem Regler einstellen.
– Luftmenge mittels externem Regler einstellen.
• Interne Steuerung (Open Loop)
– Leistungs-Sollwert mit rotem Potentiometer (3) für
Temperatur einstellen.
– Luftmengen-Sollwert mittels blauem Potentiometer (4)
für Luftmenge einstellen.
• Externe Steuerung (Open Loop)
– Leistungs-Sollwert mittels externem Regler für
Temperatur einstellen.
– Luftmengen-Sollwert mittels externem Regler
für Luftmenge einstellen.
Display (10) HOTWIND SYSTEM
• Temperatur mit rotem Potentiometer (3) einstellen.
• Luftmenge mit blauem Potentiometer (4) einstellen.
Bedienung HOTWIND PREMIUM
Potentiometer
• Temperatur mit rotem Potentiometer (3) einstellen.
• Luftmenge mit blauem Potentiometer (4) einstellen.
Systemschnittstelle
• Die Temperatur und Luftmenge kann über die Systemschnittstelle (12)
gesteuert werden. Der Alarm kann über den Alarm- Relaisausgang (11)
des Gerätes angeschlossen werden.
Das Potentiometer für Temperatur (3) und das Potentiometer für
Luftmenge (4) haben keine Funktion mehr.
• Für Umstellung zwischen Potentiometer oder Schnittstelle siehe Konfiguration Seite 13.
Bedienung HOTWIND SYSTEM
10
9
8
7
654
3
2
1
010
9
8
7
654
3
2
1
0
43
10
9
8
7
654
3
2
1
010
9
8
7
654
3
2
1
0
4
3
2
10
11
12
°C
Istwert
Sollwert
°C
Istwert
Sollwert %
Das Display zeigt Ist- und
Sollwert der Temperatur an
Das Display zeigt den
Leistungssollwert in % und den
Istwert der Temperatur an
°C
Closed Loop
Open Loop

13
Funktionstaste (2)
3 Sekunden drücken
Menü Setup
Netzanschlussleitung (1)
an das elektrische Netz an-
schliessen
Stand by
Hauptschalter (2)
EIN
Heizung
Cool Down
3 Minuten
Funktionstaste (2)
3 Sekunden drücken
Konfiguration und Bedienung HOTWIND SYSTEM
Funktionstaste (2)
1x kurz drücken Funktionstaste (2)
3 Sekunden drücken
Funktionstaste (2)
1x kurz drücken
°C
°F
Funktionstaste (2)
3 Sekunden drücken
Funktionstaste (2)
1x kurz drücken
Funktionstaste (2)
3 Sekunden drücken
Funktionstaste (2)
1x kurz drücken
Funktionstaste (2)
3 Sekunden drücken
Funktionstaste (2)
1x kurz drücken
°C
L e g e n d e
Anzeige Beschreibung
(Air) Sollwert Luftmenge
(°C) Celsius
(Closed Loop) Geregelt
(Connector) Schnittstelle
(°F) Fahrenheit
(Heater) Sollwert Heizung
(Loop) Regelung
(Open Loop) Gesteuert
(Pot) Potentiometer
(Setup) Konfiguration
(Unit) Einheit
Wird im Menü Setup 10 Sekunden die
Funktionstaste (2) nicht gedrückt schaltet
das Gerät automatisch auf Stand by

14
• Wenn eine Fehlfunktion des Gerätes auftritt, erscheint auf dem Display (10) eine Meldung, welche zusätzlich
mit einem Error-Code versehen ist. Dieser Code steht für eine genauere Umschreibung des Fehlers (siehe Ta-
belle).
• Ein Error kann durch Drücken der Funktionstaste (2) während drei Sekunden zurückgesetzt werden
(Reset).
Error
Display Bezeichnung Fehlerursache Fehlerbehebung
Err 01 Gerätetemperatur
zu hoch
Umgebungstemperatur grösser als
spezifiziert
Zulufttemperatur grösser als
spezifiziert
Lufteinlass blockiert
Edelstahlfilter blockiert
Luftauslass blockiert
Falsche Düse montiert
Umgebungstemperatur
reduzieren
Zulufttemperatur reduzieren
Lufteinlass überprüfen
Edelstahlfilter reinigen
Luftauslass überprüfen
Düse kontrollieren
Err 02 Heizelement-
temperatur zu
hoch
Lufteinlass blockiert
Edelstahlfilter blockiert
Luftauslass blockiert
Falsche Düse montiert
Lufteinlass überprüfen
Edelstahlfilter reinigen
Luftauslass überprüfen
Düse wechseln
Err 03 Temperatursonde Anschluss Temperatursonde
fehlerhaft
Temperatursonde defekt
Anschluss der Temperatursonde
kontrollieren
Leister Service-Stelle kontaktieren
Err 04
Err 05
Err 06
Err 07
Err 08
Leister Service-Stelle kontaktierten

15
• Es darf nur Leister-Zubehör verwendet werden!
Handle Kit Artikel No. 141.723
Edelstahl Filter Artikel No. 107.248
• Weitere Zubehör unter www.leister.com
• Leister Technologies AG und deren autorisierte Service-Stellen bieten kostenlos Schweisskurse und Einschulungen
an. Informationen unter www.leister.com.
• Der Lufteinlass (6) ist bei Verschmutzung mit einem Pinsel zu reinigen
•Netzanschlussleitung (1) und Stecker auf elektrische und mechanische Beschädigungen
überprüfen
• Reparaturen sind ausschliesslich von autorisierten Leister-Service-Stellen ausführen zu lassen. Diese gewähr-
leisten innert nützlicher Frist einen fachgerechten und zuverlässigen Reparatur-Service mit Original-Ersatzteilen
gemäss Schaltplänen und Ersatzteillisten.
• Für dieses Gerät gelten die vom direkten Vertriebspartner/Verkäufer gewährten Garantie- oder Gewährleistungsrechte
ab Kaufdatum. Bei einem Garantie- oder Gewährleistungsanspruch (Nachweis durch Rechnung oder Lieferschein)
werden Herstellungs- oder Verarbeitungsfehler vom Vertriebspartner durch Ersatzlieferung oder Reparatur beseitigt.
Heizelemente sind von der Gewährleistung oder Garantie ausgeschlossen.
• Weitere Garantie- oder Gewährleistungsansprüche werden im Rahmen des zwingenden Rechts ausgeschlossen.
• Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemässe Behandlung zurückzuführen sind, werden
von der Gewährleistung ausgeschlossen.
• Keine Garantie- oder Gewährleistungsansprüche bestehen bei Geräten, die vom Käufer umgebaut oder verändert
wurden.
Gewährleistung
Schulung
Service und Reparatur
Wartung
Zubehör

Operating Instructions (Translation of the original operating instructions)
16
Hot air blower
HOTWIND PREMIUM, HOTWIND SYSTEM
The HOTWIND PREMIUM hot air blower and HOTWIND SYTEM are designed for continuous operation.
They are ideally suited for installation in machines, systems and devices or even as hand devices and table
top units.
Their most important applications include; drying and heating, thawing, accelerating and removal,
sterilising, smoothing, polishing, activation and dissolving, separating and fusing, shrinking, soldering,
welding, removal, kindling..
Application
GB
Please read operating instructions carefully before use
and keep for future reference.
Danger to life when opening the device as live components and connections are
exposed. Unplug the line/mains plug from the plug socket before opening the de-
vice.
Incorrect use of the hot air blower can present a fire and explosion hazard
especially near combustable materials and explosive gases.
Danger – can cause burns! Do not touch the heating element tube and nozzle
while they are hot. Allow the device to cool. Do not direct hot-air stream towards
people or animals.
Warning
The device must not be left unattended when in use.
Heat can reach combustible materials which are out of sight. The device may only
be used by trained personnel or under their supervision. Children may not use
the device under any circumstances.
For personal protection, we strongly recommend the tool be connected to an
RCCB (Residual Current Circuit Breaker) before using it on construction sites.
The nominal voltage indicated on the device must correspond to the mains
voltage. EN 61000-3-11; Zmax = 0.053 + j 0.033 .
If necessary, consult your
electricity supply utility.
Keep away from wet and damp areas.
FI
120
230
Caution
Congratulations on purchasing a HOTWIND!
You have chosen a top-class hot air blower by Leister, made from high-quality materials. Every HOTWIND
undergoes stringent quality checks before leaving the factory in Switzerland.

17
(in terms of the EC machinery directive 2006/42; Appendix II B)
Leister Technologies AG, Galileo-Strasse 10, CH-6056 Kaegiswil/Switzerland hereby declares the partly
completed machinery
Designation: Hot air blower
Type: HOTWIND
Option: PREMIUM or SYSTEM
– as far as it is possible from the scope of supply – fulfills the applicable essential requirements of the EC ma-
chinery directive (2006/42).
The partly completed machinery furthermore complies with the provisions of the following EC directive(s):
EC directive(s): Electromagnetic Compatibility
2004/108 (valid until 19.04.2016), 2014/30 (valid from 20.04.2016)
Low Voltage Directive
2006/95 (valid until 19.04.2016), 2014/35 (valid from 20.04.2016)
RoHS Directive 2011/65
Harmonised standards: EN 12100, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3,
EN 61000-3-11
(Z
max
) , EN 62233, EN 60335-2-45, EN 50581
In addition, we declare the relevant technical documentation for this partly completed machinery is compiled
in accordance with Annex VII (part B) and will be electronically transmitted to national authorities in response
to a reasoned request. Authorised documentation representative: Volker Pohl, Manager Product Conformity
The partly completed machine must not be put into service until the final machinery into which it is to be
incorporated has been declared in conformity with the provisions of the EC machinery directive (2006/42),
where appropriate.
Kaegiswil, 21.10.2015
Bruno von Wyl, CTO Andreas Kathriner, GM
Power tools, accessories and packaging should be recycled. For EU countries only: do not dispose
of power tools in your household rubbish! According to the European Directive 2012/19/EU on
waste electrical and electric equipment and its implementation in national law, power tools which
can no longer be used must be collected separately and recycled.
Disposal
Installation declaration

18
Technical Data
Voltage V~ 120 230 230 230 400
Power consumption W 2300 2300 3100 3680 5400
Frequency Hz 50/60
Max. air outlet
temperature °C 650 650 800 650 650
Air volume (20°C) l/min. 200 – 900
Max. static pressure Pa 820 1050
Emission level LpA (dB) < 70
Weight kg
without power supply cord 2.2 2.2 2.3 2.2 2.4
Dimensions Page 3 (Size)
Mark of conformity 2
Approval mark 3
Protection class II 4
Technical data and specifications are subject to change without prior notice
Mains voltage cannot be switched over
PREMIUM SYSTEM
Heat output and air volume steplessly adjustable with potentiometer • •
Integrated power electronics • •
Protection against heating element or device overheating • •
Alarm output •
Integrated temperature control •
Remote control interface for temperature or power set point •
Remote control interface for air volume adjustment •
Integrated temperature probe •
Display for showing the setpoint and actual values (°C or °F) •

19
PREMIUM, SYSTEM
Relay output
Max. voltages AC 250V, DC 30V
Max. currents AC 3A, DC 3A
Max. contact resistance 100mOhm at DC 6 V / 1A
Relay contact SPST-NO
Insulation IEC/EN 60065 AC 2000V (50-60 Hz) 1min
Technical data for interface
Open loop or closed loop
Power setting function setting level OFF…100 %;
1% steps
Temperature control function
setpoint value specification
50°C…650°C, 5 °C steps
Setpoint entry
Potentiometer or interface
Internal potentiometer
setpoint value OFF…100% or
50°C …650°C
Interface
setpoint value OFF…100% or
50°C …650°C
SYSTEM
Signal inputs
with reverse polarity protection
and zero point correction
Insulation IEC/EN 60747-5-2 AC 1414VPeak
Voltage input Uc in relation to GND
iso
DC 0-10 V
(Ripple < 0.05V at
5°C resolution)
(Ripple < 0.1V at
1% resolution)
Max. input voltage DC 12V
Nominal input resistance 280kOhm
Current input Ic (2 - conductor
technology)
DC 4…20mA
(Ripple < 0.1mA at
5°C resolution)
(Ripple < 0.15mA at
1% resolution)
Max. input current DC 22mA
Nominal input resistance 160Ohm
Supply
with reverse polarity protection
without separation of the
signal inputs
Operating voltage Us in relation to
GND iso DC 15…24V
Max. operating voltage DC 25V
Power consumption 12mA at DC 24V

Potentiometer
Position 0 12345678910
Heating power % OFF 10 20 30 40 50 60 70 80 90 100
Air volume l/min 200 270 340 410 480 550 620 690 760 830 900
Temperature (3680W)
at 300 l/min °C Environment 90 150 215 275 340 400 465 525 590 650
Device Description
HOTWIND PREMIUM or SYSTEM
1Power supply cord
2 Main switch with function button
3Potentiometer for temperature (red)
4Potentiometer for air volume (blue)
5 Heating element tube
6Air inlet flange for stainless steel filter
7Holder for handle
8Four fastening screws
9Three M5 thread inserts for fastening
for installation
HOTWIND SYSTEM
10 Display
11 Alarm contact
12 Interface
HOTWIND PREMIUM hand device or SYSTEM
13 Handle
14 Protective tube
20
• If the heating element or device overheats (too hot inlet air or excess heat reside), the power supply to the
heating element will be interrupted and the working contact of the alarm relay opened.
If the heating element or device protection responds, it will be necessary to reset the HOTWIND for reasons
of safety. This occurs by pressing the function button (2) for three seconds. Check inlet air (see
installation).
Function of heating element and device protection
10
9
8
7
654
3
2
1
010
9
8
7
654
3
2
1
0
1
2
9
5
4
3
10
6
11
12
7
14
13
8
• The internal electronics regulates the maximum outlet air temperature to 650°C.
• The reference values can be deviated from due to ambient conditions and component tolerances.
Adjustable potentiometer
