Guía de instalación ysustitución de
hardware de ThinkCentre

Nota
Antes de utilizar esta información yel producto al que da soporte, debería leer ycomprender la Guía de seguridad ygarantía
de este producto yel “Avisos”, en la página 39.
Primera edición (julio de 2008)
©Copyright Lenovo 2005, 2008.
Partes del ©Copyright International Business Machines Corporation 2005.
Reservados todos los derechos.

Contenido
Figuras ...............v
Capítulo 1. Información importante de
seguridad ..............1
Capítulo 2. Visión general .......3
Recursos de información adicionales ......3
Manejo de dispositivos sensibles ala estática ...3
Ubicaciones...............4
Ubicación de los controles yconectores en la parte
frontal del sistema ...........4
Ubicación de los conectores en la parte posterior
del sistema ..............5
Ubicación de los componentes .......7
Localización de las piezas de la placa del sistema 8
Capítulo 3. Instalación de opciones y
sustitución de hardware........9
Herramientas necesarias ..........9
Instalación de opciones externas ........9
Desmontaje de la cubierta ..........9
Acceso alos componentes ylas unidades de la
placa del sistema ............10
Instalación de opciones internas .......11
Instalación de un módulo de memoria ....12
Instalación de adaptadores PCI .......13
Instalación de unidades internas ......14
Sustitución de la batería ..........18
Sustitución de la unidad de disco duro .....20
Sustitución de la unidad de disquetes .....22
Sustitución de una unidad óptica .......23
Sustitución del conjunto del disipador de calor y
ventilador ...............24
Sustitución del conjunto del ventilador del sistema 26
Sustitución de un módulo de memoria .....27
Sustitución de un adaptador PCI .......28
Sustitución del altavoz interno ........30
Sustitución de un teclado ..........31
Sustitución del ratón ...........31
Capítulo 4. Cómo finalizar la
sustitución de piezas ........33
Obtención de controladores de dispositivo ....34
Capítulo 5. Características de
seguridad .............35
Cable de bloqueo integrado .........35
Candado ...............36
Protección mediante contraseña........36
Borrado de una contraseña perdida uolvidada
(borrado de CMOS) ...........36
Apéndice. Avisos ..........39
Aviso sobre la salida de televisión .......40
Marcas registradas ............40
©Lenovo 2005, 2008. Partes del ©IBM Corp. 2005. iii

iv Guía de instalación ysustitución de hardware

Figuras
1. Controles yconectores .........4
2. Ubicaciones de los conectores .......5
3. Ubicaciones de componentes .......7
4. Ubicaciones de las piezas de la placa del
sistema ..............8

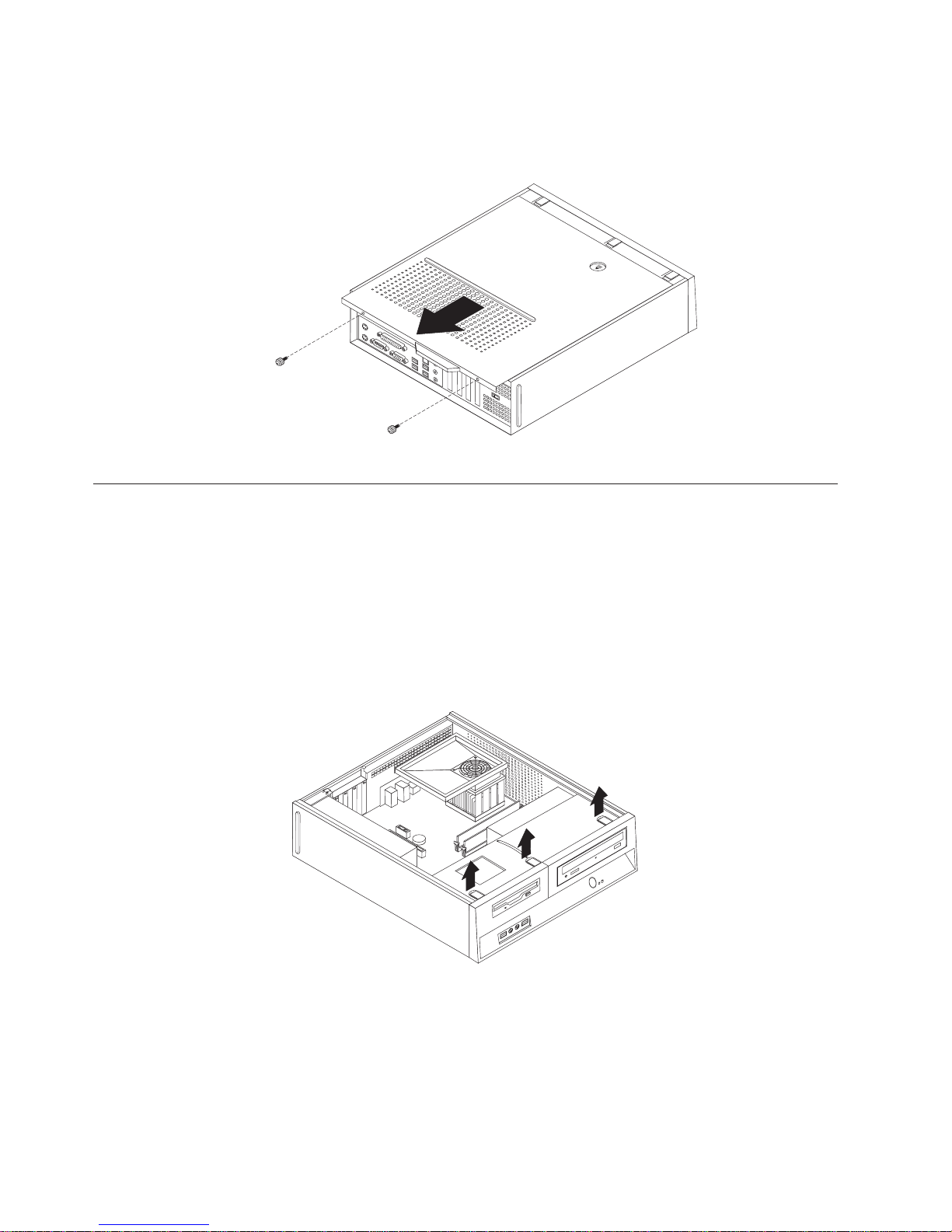

5. Cómo deslizar la cubierta ........10
6. Desmontaje del marco biselado ......10
7. Desmontaje del adaptador PCI ......11
8. Extracción del conjunto de bahías de unidades 11

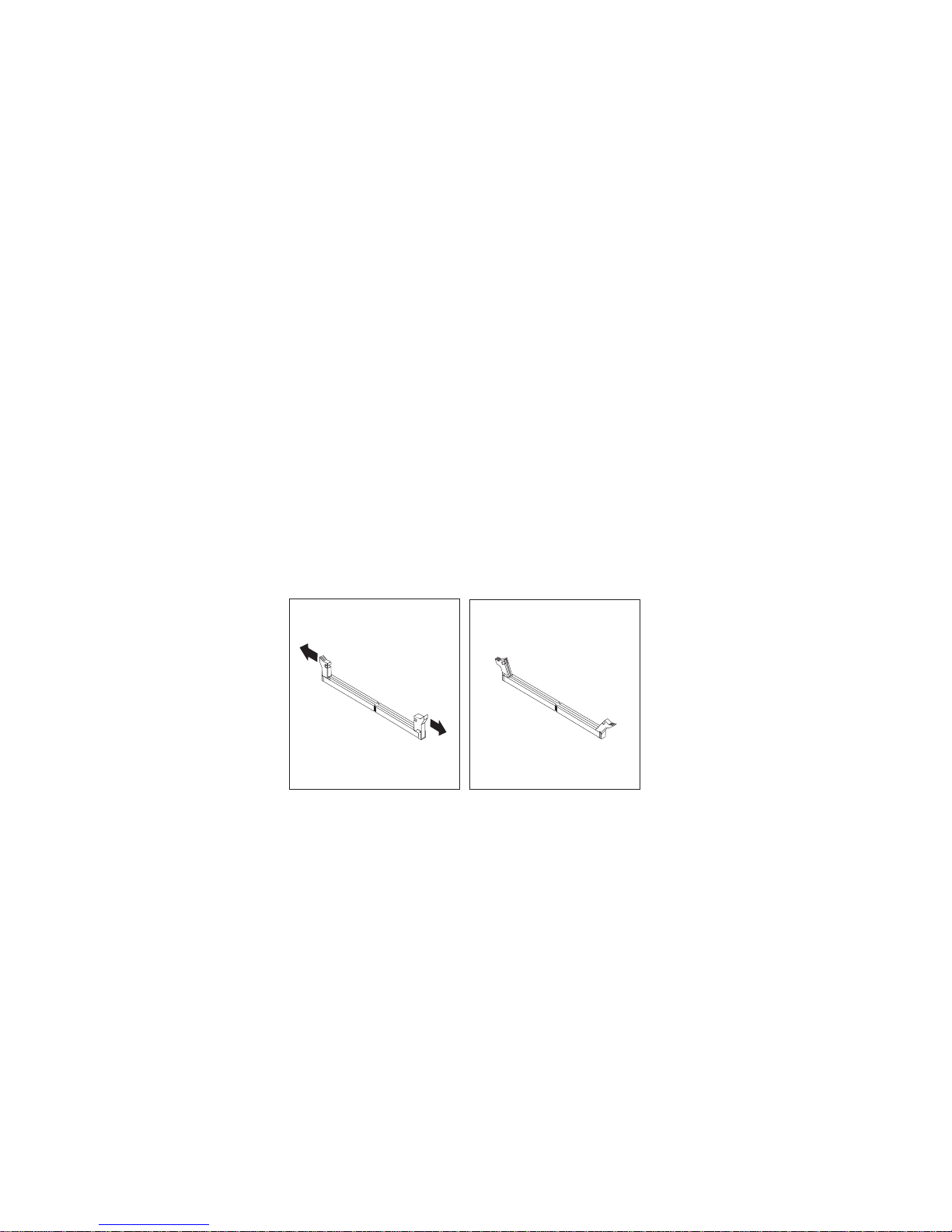

9. Clips de sujeción...........12
10. Colocación del módulo de memoria ....13
11. Apertura del pestillo del adaptador ....13
12. Sujeción del adaptador.........14
13. Bahías de unidades ..........15
14. Soporte de retención .........16
15. Instalación de la unidad ........16
16. Conexión de una unidad ATA serie ....16
17. Soporte de retención .........17
18. Instalación de la unidad de disquetes ....17
19. Retirada de la batería .........18
20. Instalación de la batería ........18
21. Extracción de la unidad de disco duro ...20
22. Alineación de las patillas con los orificios de la
unidad de disco duro .........21
23. Extracción de la unidad de disquetes ....22
24. Soporte de retención para la unidad de
disquetes .............22
25. Instalación de la nueva unidad de disquetes 22
26. Extracción de la unidad óptica ......23
27. Soporte de retención para la unidad óptica 23
28. Instalación de la nueva unidad óptica....24
29. Extracción de un disipador de calor sujeto por
una abrazadera ...........25
30. Sujeción del disipador de calor ala abrazadera
de retención de plástico ........26
31. Extracción del conjunto del ventilador del
sistema ..............27
32. Extracción del módulo de memoria ....28
33. Instalación del módulo de memoria ....28
34. Desmontaje del adaptador .......29
35. Instalación del nuevo adaptador .....29
36. Extracción del altavoz interno ......30
37. Conectores de teclado .........31
38. Conectores de ratón..........32
39. Instalación de la cubierta ........33
40. Ubicación del bloqueo Kensington .....35
41. Presilla para candado .........36
©Lenovo 2005, 2008. Partes del ©IBM Corp. 2005. v

vi Guía de instalación ysustitución de hardware

Capítulo 1. Información importante de seguridad
PRECAUCIÓN:
Antes de utilizar este manual, es importante que lea ycomprenda toda la
información sobre seguridad relacionada para este producto. Consulte la Guía de
seguridad ygarantía que ha recibido con el producto para obtener la información
más actualizada sobre seguridad. Si lee ycomprende la información sobre
seguridad reduce el riesgo de daños personales ydaños en el producto.
Si ya no dispone de una copia de la Guía de seguridad ygarantía,puede obtener una
en línea en el sitio web de soporte de Lenovo®en la dirección:
http://www.lenovo.com/support.
©Lenovo 2005, 2008. Partes del ©IBM Corp. 2005. 1

2Guía de instalación ysustitución de hardware

Capítulo 2. Visión general
La finalidad de esta guía es que la utilicen los usuarios que vayan ainstalar
características opcionales ocambiar Unidades reemplazables por el cliente (CRU).
Nota: Utilice sólo piezas proporcionadas por Lenovo.
Esta guía contiene instrucciones para instalar osustituir las piezas siguientes:
vBatería
vUnidad de disco duro
vUnidad de disquetes
vUnidad óptica
vConjunto del disipador de calor yventilador
vConjunto del ventilador del sistema
vMódulo de memoria
vAdaptador PCI
vAltavoz interno
vTeclado
vRatón
Recursos de información adicionales
Si dispone de acceso aInternet, en la World Wide Web está disponible la
información más reciente para su sistema.
Puede encontrar:
vInstrucciones de desmontaje einstalación de CRU
vVídeos de desmontaje einstalación de CRU
vPublicaciones
vInformación sobre resolución de problemas
vInformación sobre piezas
vDescargas ycontroladores
vEnlaces aotras fuentes útiles de información
vLista de teléfonos de soporte
Para acceder aesta información, dirija el navegador ala dirección
http://www.lenovo.com/support
Manejo de dispositivos sensibles ala estática
No abra la bolsa antiestática que contiene la nueva pieza hasta que no extraiga la
pieza defectuosa del sistema yesté preparado para instalar la nueva pieza. La
electricidad estática, aunque es inofensiva para las personas, puede causar graves
daños alos componentes ylas piezas del sistema.
Para evitar daños causados por la electricidad estática, tome las siguientes
precauciones cuando maneje piezas yotros componentes del sistema:
vLimite los movimientos. El movimiento puede generar electricidad estática
alrededor del usuario.
©Lenovo 2005, 2008. Partes del ©IBM Corp. 2005. 3

vManeje siempre las piezas ylos otros componentes del sistema con cuidado.
Sujete los adaptadores, módulos de memoria, placas del sistema y
microprocesadores por los bordes. No toque nunca ningún circuito que esté al
descubierto.
vEvite que otras personas toquen las piezas yotros componentes del sistema.
vAntes de sustituir una nueva pieza, ponga en contacto la bolsa antiestática que
contiene la pieza con una cubierta metálica de la ranura de expansión o
cualquier otra superficie metálica del sistema sin pintar durante dos segundos
como mínimo. Así se reduce la electricidad estática del paquete ydel cuerpo del
usuario.
vSiempre que sea posible, extraiga la nueva pieza de la bolsa antiestática e
instálela directamente en el sistema sin colocarla sobre ninguna superficie. Si ello
no es posible, sitúe la bolsa antiestática en la que se halla la pieza sobre una
superficie lisa yplana ycoloque la pieza sobre la bolsa.
vNo deposite la pieza en la cubierta del sistema ni en ninguna otra superficie
metálica.
Ubicaciones
Este capítulo proporciona ilustraciones para ayudar alocalizar los distintos
conectores, controles ycomponentes del sistema. Para desmontar la cubierta del
sistema, consulte el apartado “Desmontaje de la cubierta” en la página 9.
Ubicación de los controles yconectores en la parte frontal del
sistema
La Figura 1muestra la ubicación de los conectores en la parte frontal del sistema.
Figura 1. Controles yconectores
4Guía de instalación ysustitución de hardware

1 Conector USB 3 Conector de micrófono
2 Conector de auriculares 4 Conector USB
Ubicación de los conectores en la parte posterior del sistema

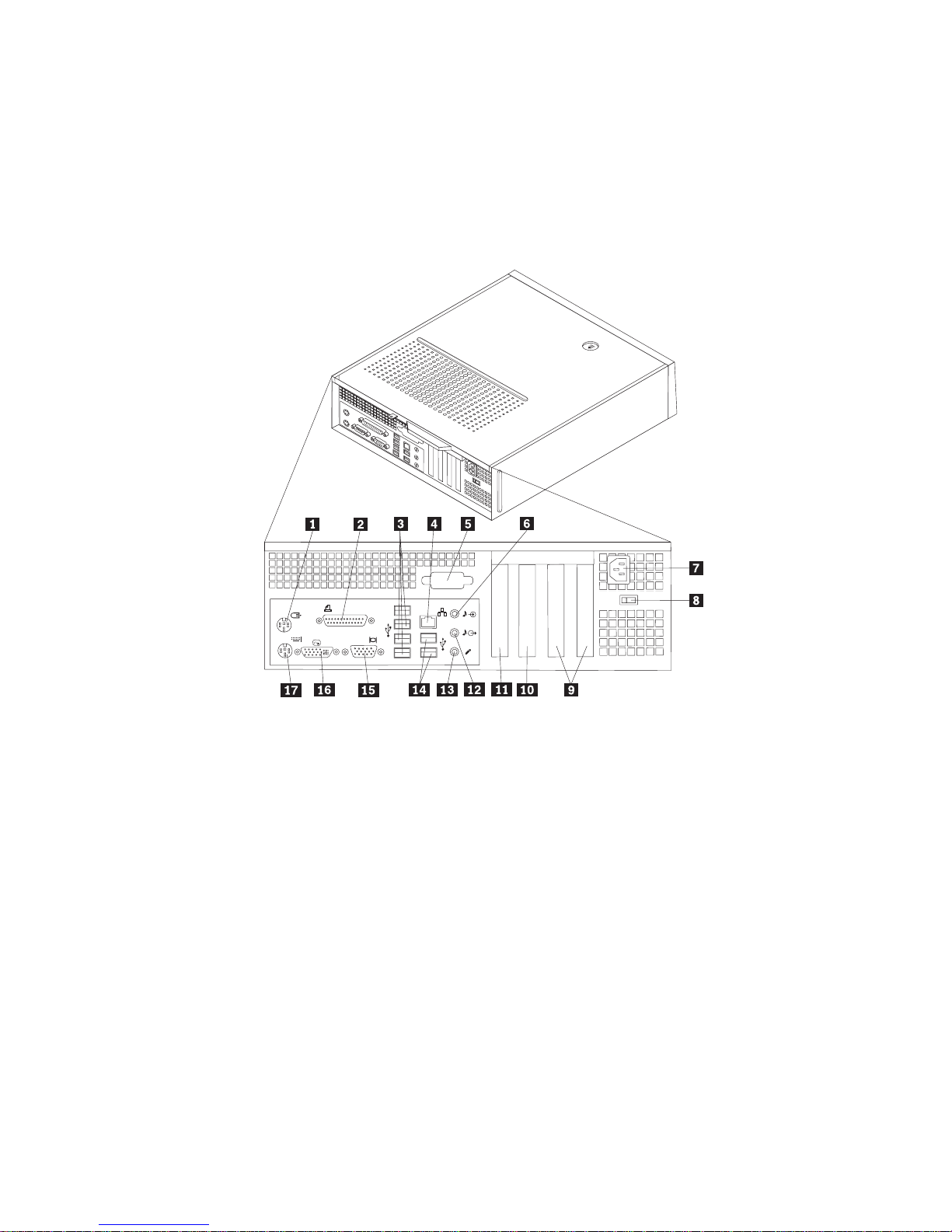

La Figura 2muestra la ubicación de los conectores en la parte posterior del
sistema.
1 Conector estándar para ratón 10 Conector del adaptador PCI Express 16x
2 Conector paralelo 11 Conector del adaptador PCI Express x1
3 Conectores USB (4) 12 Conector de salida de línea de audio
4 Conector Ethernet 13 Conector de micrófono
5 Conector serie (algunos modelos) 14 Conectores USB (2)
6 Conector de entrada de línea de
audio
15 Conector de monitor VGA
7 Conector del cable de
alimentación
16 Conector de monitor DVI
8 Conmutador de selección de
voltaje (algunos modelos)
17 Conector estándar para teclado
9 Conectores de adaptador PCI (2)
Figura 2. Ubicaciones de los conectores
Capítulo 2. Visión general 5

Conector Descripción
Conector estándar para
ratón
Se utiliza para conectar un ratón, ratón de bola uotro
dispositivo de puntero que utilice un conector de ratón
estándar.
Conector estándar para
teclado
Se utiliza para conectar un teclado que utiliza un conector de
teclado estándar.
Conector paralelo Se utiliza para conectar una impresora paralelo, escáner
paralelo uotros dispositivos que utilicen un conector paralelo
de 25 patillas.
conectores USB Se utilizan para conectar un dispositivo que requiere una
conexión USB (Universal Serial Bus), como por ejemplo un
teclado USB, ratón USB, escáner USB oimpresora USB. Si tiene
más de ocho dispositivos USB, puede adquirir un concentrador
USB, que puede utilizar para conectar dispositivos USB
adicionales.
Conector Ethernet Se utiliza para conectar un cable Ethernet para una red de área
local (LAN).
Nota: Para utilizar el sistema dentro de los límites de FCC de
Clase B, utilice un cable Ethernet de Categoría 5.
Conector de salida de línea
de audio
Se utiliza para enviar señales de audio del sistema a
dispositivos externos, tales como altavoces estéreo con
alimentación (altavoces con amplificadores incorporados),
auriculares, teclados multimedia oel conector de entrada de
línea de audio en un sistema estéreo uotro dispositivo de
grabación externo.
Conector de entrada de
línea de audio
Se utiliza para recibir señales de audio de un dispositivo de
audio externo, tal como un sistema estéreo. Cuando conecta un
dispositivo de audio externo, conecta un cable entre el conector
de salida de línea de audio del dispositivo yel conector de
entrada de línea de audio del sistema.
Conector serie Se utiliza para conectar un módem externo, impresora serie u
otros dispositivos que utilicen un conector serie de 9patillas.
6Guía de instalación ysustitución de hardware

Ubicación de los componentes
La Figura 3le ayudará alocalizar los diversos componentes del sistema.
1 Toma de ventilación, ventilador y
disipador de calor
7 Batería
2 Microprocesador 8 Fuente de alimentación
3 Unidad óptica 9 Conector del adaptador PCI
4 Unidad de disco duro 10 Conector del adaptador PCI Express
x16
5 Unidad de disquetes 11 Conector del adaptador PCI Express
x1
6 Módulos de memoria (4) 12 Conmutador de intrusión
Figura 3. Ubicaciones de componentes
Capítulo 2. Visión general 7

Localización de las piezas de la placa del sistema
La placa del sistema (en ocasiones denominada placa oplaca base) es la placa de
circuitos principal del sistema. Proporciona las funciones básicas del sistema yda
soporte auna amplia gama de dispositivos.
La Figura 4muestra las ubicaciones de las piezas en la placa del sistema.
1 Conector de alimentación de 4
patillas
15 Conector del ventilador de alimentación
2 Conector del ventilador del
sistema
16 Conector del panel frontal
3 Conector del ventilador del
microprocesador
17 Conector de altavoz
4 Microprocesador ydisipador de
calor
18 Conector USB 2frontal
5 Conector de memoria 119 Puente de borrado de CMOS
6 Conector de memoria 220 Conector USB 1frontal
7 Conector de memoria 321 Conector COM 2
8 Conector de memoria 422 Conector COM 1
9 Conector de alimentación de 24
patillas
23 Conector de entrada de CD
10 Conector de sensor termal 24 Conector de audio frontal
11 Conector de la unidad de
disquetes
25 Conectores de adaptador PCI (2)
12 Conector de conmutador de
intrusión
26 Conector del adaptador PCI Express x16
13 Conector SATA (para SATA y
eSATA)
27 Conector del adaptador PCI Express x1
14 Conectores SATA (3) 28 Batería
Figura 4. Ubicaciones de las piezas de la placa del sistema
8Guía de instalación ysustitución de hardware

Capítulo 3. Instalación de opciones ysustitución de hardware
Atención
No abra el sistema ni intente efectuar ninguna reparación antes de leer el apartado
“Información importante de seguridad” en el manual Guía de seguridad ygarantía que
acompañaba al sistema. Para obtener copias de la Guía de seguridad ygarantía,vaya a
http://www.lenovo.com/support.
Nota: Utilice sólo piezas proporcionadas por Lenovo.
Herramientas necesarias
Para instalar algunas opciones en el sistema, puede que necesite un destornillador
de punta plana ode estrella. Puede que necesite herramientas adicionales para
determinadas opciones. Vea las instrucciones que acompañan ala opción.
Instalación de opciones externas
Se pueden conectar altavoces externos, una impresora oun escáner al sistema. Para
algunas opciones externas, debe instalar software adicional además de realizar la
conexión física. Al añadir una opción externa, consulte los apartados “Ubicación de
los controles yconectores en la parte frontal del sistema” en la página 4y
“Ubicación de los conectores en la parte posterior del sistema” en la página 5para
identificar el conector correspondiente ysiga las instrucciones que acompañan ala
opción para ayudarle arealizar la conexión einstalar el software olos
controladores de dispositivo necesarios para la opción.
Desmontaje de la cubierta
Importante
Apague el sistema yespere aque se enfríe entre 3y5minutos para
desmontar la cubierta.
Para desmontar la cubierta del sistema:
1. Extraiga los soportes de almacenamiento (disquetes, CD ocintas) de las
unidades, concluya el sistema operativo yapague todos los dispositivos
conectados.
2. Desenchufe de las tomas de alimentación eléctrica todos los cables de
alimentación.
3. Desconecte todos los cables conectados al sistema. Esto incluye los cables de
alimentación, los cables de entrada/salida (E/S) ycualquier otro cable
conectado al sistema.
4. Retire cualquier dispositivo de seguridad, como un candado, que asegure la
cubierta.
©Lenovo 2005, 2008. Partes del ©IBM Corp. 2005. 9

5. Pulse el botón de apertura de la cubierta, que está en su parte superior, deslice
la cubierta hacia atrás yextráigala. Si el sistema tiene tornillos para fijar la
cubierta del sistema, retire los tornillos yacontinuación extraiga la cubierta.
Acceso alos componentes ylas unidades de la placa del sistema
Quizá sea necesario desmontar el conjunto de bahías de unidades para acceder a
los componentes de la placa del sistema, como la memoria, la batería yCMOS.
Para acceder alos componentes ylas unidades de la placa del sistema:
1. Desmonte la cubierta del sistema. Consulte el apartado “Desmontaje de la
cubierta” en la página 9.
2. Retire el marco biselado frontal. Para ello suelte los tres enganches ygire el
marco biselado hacia fuera desde la parte superior.
Figura 5. Cómo deslizar la cubierta
Figura 6. Desmontaje del marco biselado
10 Guía de instalación ysustitución de hardware

3. En algunos modelos, quizá tenga que quitar los adaptadores PCI para obtener
acceso alos componentes de la placa del sistema.
4. Utilice el tirador azul 1 para levantar ydeslizar el conjunto de bahías de
unidades hacia delante hasta que los pasadores de sujeción del conjunto de
bahías de unidades estén alineados con las ranuras situadas en los lados del
chasis. Tire hacia arriba del tirador para extraer por completo el conjunto de
bahías de unidades del chasis. En función del componente del sistema que
desee extraer, puede desconectar los cables de la parte posterior de las
unidades odejarlos conectados.
Instalación de opciones internas
Importante
Lea el apartado “Manejo de dispositivos sensibles ala estática” en la página 3
antes de abrir la cubierta del sistema.
Figura 7. Desmontaje del adaptador PCI
Figura 8. Extracción del conjunto de bahías de unidades
Capítulo 3. Instalación de opciones ysustitución de hardware 11

Instalación de un módulo de memoria
El sistema tiene cuatro conectores para instalar módulos de memoria dual en línea
con velocidad doble de datos 2(módulos DIMM DDR2) que proporcionan hasta
un máximo de 8,0 GB de memoria del sistema.
Cuando instale módulos de memoria, aplique las normas siguientes:
vUtilice SDRAM (memoria de acceso aleatorio dinámico ysíncrono) DDR2 (con
velocidad doble de datos 2) de 1,8 Vy240 patillas.
vUtilice módulos de memoria de 256 MB, 512 MB, 1GB o2GB en cualquier
combinación hasta un máximo de 8,0 GB.
Nota: Sólo se pueden utilizar DIMM DDR2 SDRAM.
Para instalar un módulo de memoria:
1. Desmonte la cubierta del sistema. Consulte el apartado “Desmontaje de la
cubierta” en la página 9.
2. Quizá tenga que desmontar el conjunto de bahías de unidades para acceder a
los conectores de memoria. Consulte el apartado “Acceso alos componentes y
las unidades de la placa del sistema” en la página 10.
3. Extraiga cualquier pieza que pueda impedir el acceso alos conectores de
memoria.
4. Localice los conectores de memoria. Consulte la Figura 4en la página 8.
5. Abra los clips de sujeción.
6. Coloque el módulo de memoria encima del conector de memoria. Asegúrese de
que la muesca 1 del módulo de memoria esté alineada correctamente con la
ranura 2 del conector de la placa del sistema. Presione el módulo de memoria
hacia abajo yrecto dentro del conector hasta que se cierren los clips de
sujeción.
Figura 9. Clips de sujeción
12 Guía de instalación ysustitución de hardware
